MAZDA MODEL CX-5 2015 Manuel du propriétaire (in French)

Black plate (530,1)

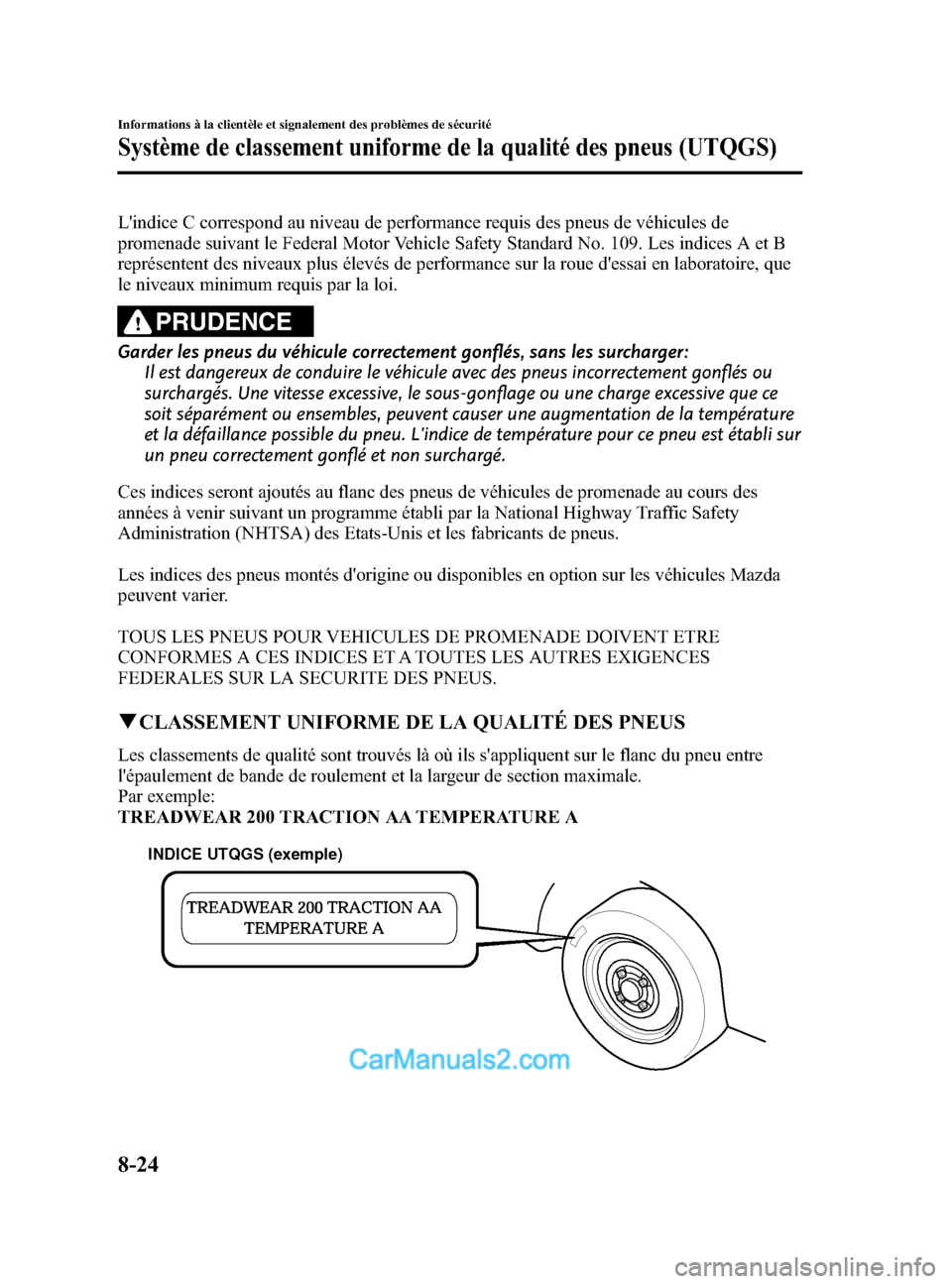

L'indice C correspond au niveau de performance requis des pneus de véhicules de
promenade suivant le Federal Motor Vehicle Safety Standard No. 109. Les indices A et B
représentent des niveaux plus élevés de performance sur la roue d'essai en laboratoire, que
le niveaux minimum requis par la loi.
PRUDENCE
Garder les pneus du véhicule correctement gonflés, sans les surcharger:Il est dangereux de conduire le véhicule avec des pneus incorrectement gonflés ou
surchargés. Une vitesse excessive, le sous-gonflage ou une charge excessive que ce
soit séparément ou ensembles, peuvent causer une augmentation de la température
et la défaillance possible du pneu. L'indice de température pour ce pneu est établi sur
un pneu correctement gonflé et non surchargé.
Ces indices seront ajoutés au flanc des pneus de véhicules de promenade au cours des
années à venir suivant un programme établi par la National Highway Traffic Safety
Administration (NHTSA) des Etats-Unis et les fabricants de pneus.
Les indices des pneus montés d'origine ou disponibles en option sur les véhicules Mazda
peuvent varier.
TOUS LES PNEUS POUR VEHICULES DE PROMENADE DOIVENT ETRE
CONFORMES A CES INDICES ET A TOUTES LES AUTRES EXIGENCES
FEDERALES SUR LA SECURITE DES PNEUS.
q CLASSEMENT UNIFORME DE LA QUALITÉ DES PNEUS
Les classements de qualité sont trouvés là où ils s'appliquent sur le flanc du pneu entre
l'épaulement de bande de roulement et la largeur de section maximale.
Par exemple:
TREADWEAR 200 TRACTION AA TEMPERATURE A
INDICE UTQGS (exemple)
8-24
Informations à la clientèle et signalement des problèmes de sécurité
Système de classement uniforme de la qualité des pneus (UTQGS)
CX-5_8DR3-EC-14A_Edition3 Page530
Monday, June 30 2014 3:23 PM
Form No.8DR3-EC-14A

Black plate (531,1)

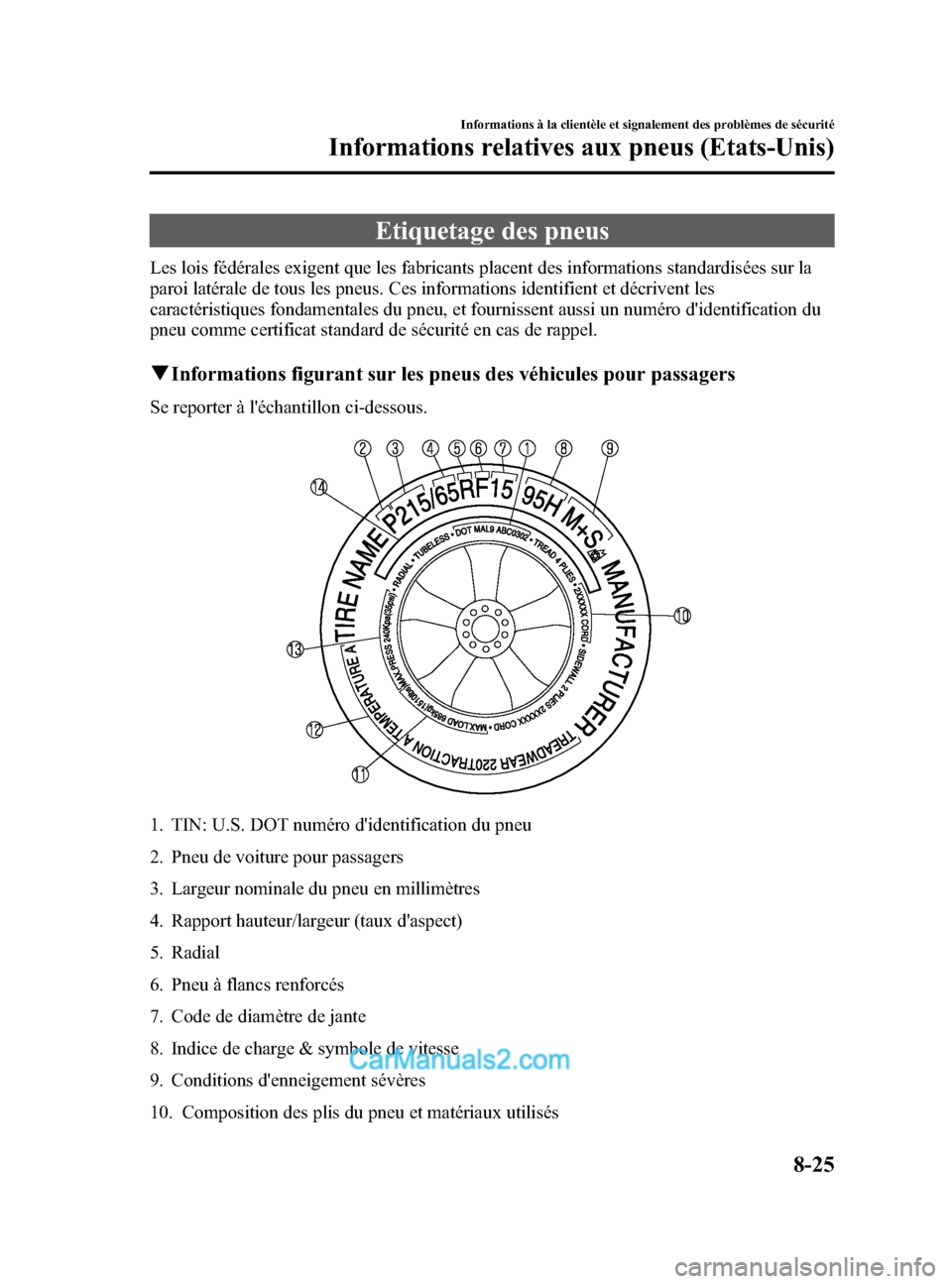

Etiquetage des pneus
Les lois fédérales exigent que les fabricants placent des informations standardisées sur la
paroi latérale de tous les pneus. Ces informations identifient et décrivent les
caractéristiques fondamentales du pneu, et fournissent aussi un numéro d'identification du
pneu comme certificat standard de sécurité en cas de rappel.
qInformations figurant sur les pneus des véhicules pour passagers
Se reporter à l'échantillon ci-dessous.
1. TIN: U.S. DOT numéro d'identification du pneu
2. Pneu de voiture pour passagers
3. Largeur nominale du pneu en millimètres
4. Rapport hauteur/largeur (taux d'aspect)
5. Radial
6. Pneu à flancs renforcés
7. Code de diamètre de jante
8. Indice de charge & symbole de vitesse
9. Conditions d'enneigement sévères
10. Composition des plis du pneu et matériaux utilisés
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
8-25
CX-5_8DR3-EC-14A_Edition3 Page531
Monday, June 30 2014 3:23 PM
Form No.8DR3-EC-14A

Black plate (532,1)

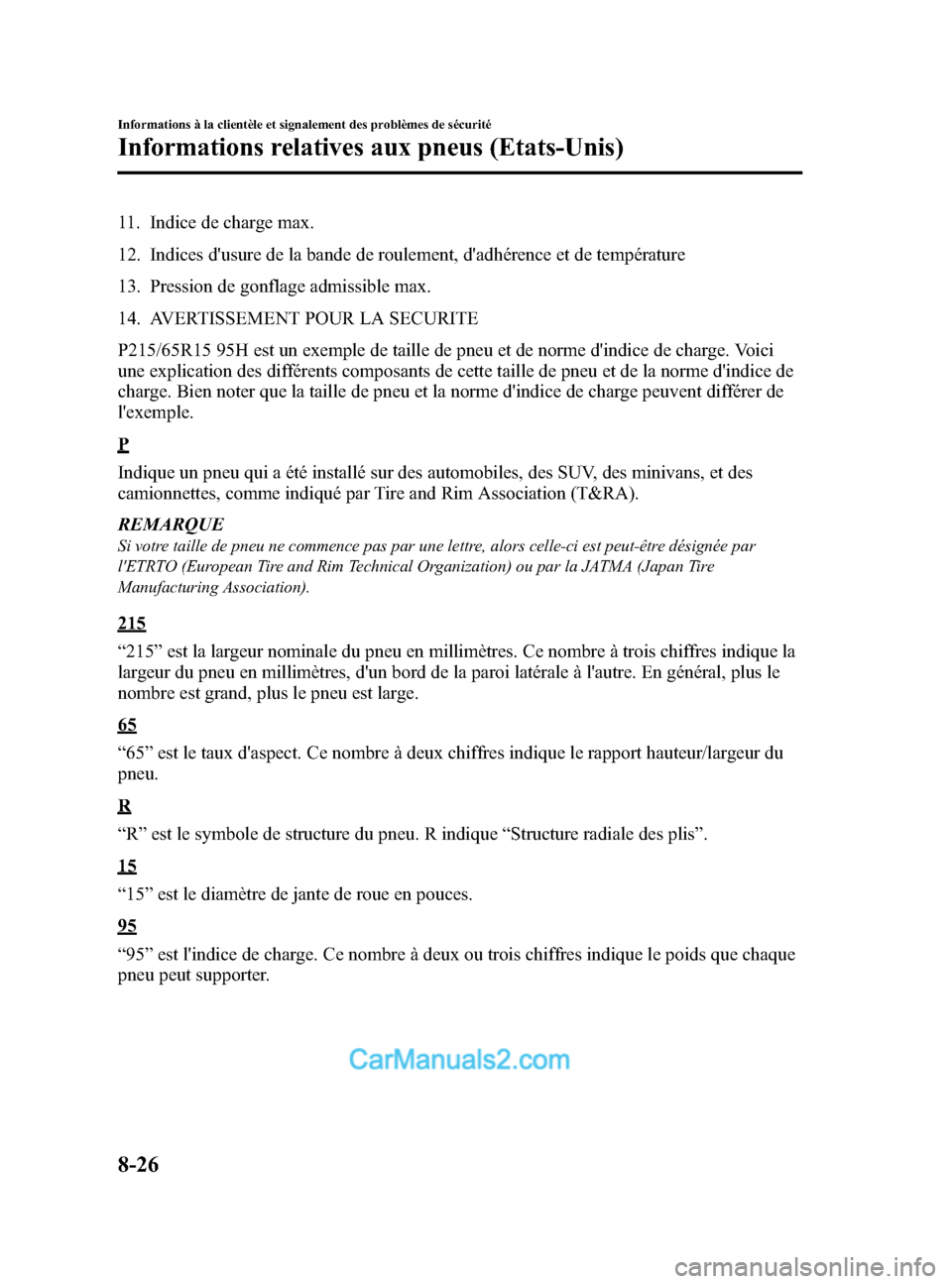

11. Indice de charge max.
12. Indices d'usure de la bande de roulement, d'adhérence et de température
13. Pression de gonflage admissible max.
14. AVERTISSEMENT POUR LA SECURITE
P215/65R15 95H est un exemple de taille de pneu et de norme d'indice de charge. Voici
une explication des différents composants de cette taille de pneu et de la norme d'indice de
charge. Bien noter que la taille de pneu et la norme d'indice de charge peuvent différer de
l'exemple.
P
Indique un pneu qui a été installé sur des automobiles, des SUV, des minivans, et des
camionnettes, comme indiqué par Tire and Rim Association (T&RA).
REMARQUE
Si votre taille de pneu ne commence pas par une lettre, alors celle-ci est peut-être désignée par
l'ETRTO (European Tire and Rim Technical Organization) ou par la JATMA (Japan Tire
Manufacturing Association).
215
“215 ”est la largeur nominale du pneu en millimètres. Ce nombre à trois chiffres indique la
largeur du pneu en millimètres, d'un bord de la paroi latérale à l'autre. En général, plus le
nombre est grand, plus le pneu est large.
65
“ 65 ”est le taux d'aspect. Ce nombre à deux chiffres indique le rapport hauteur/largeur du
pneu.
R
“ R” est le symbole de structure du pneu. R indique “Structure radiale des plis ”.
15
“15 ”est le diamètre de jante de roue en pouces.
95
“95 ”est l'indice de charge. Ce nombre à deux ou trois chiffres indique le poids que chaque
pneu peut supporter.
8-26
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
CX-5_8DR3-EC-14A_Edition3 Page532
Monday, June 30 2014 3:23 PM
Form No.8DR3-EC-14A

Black plate (533,1)

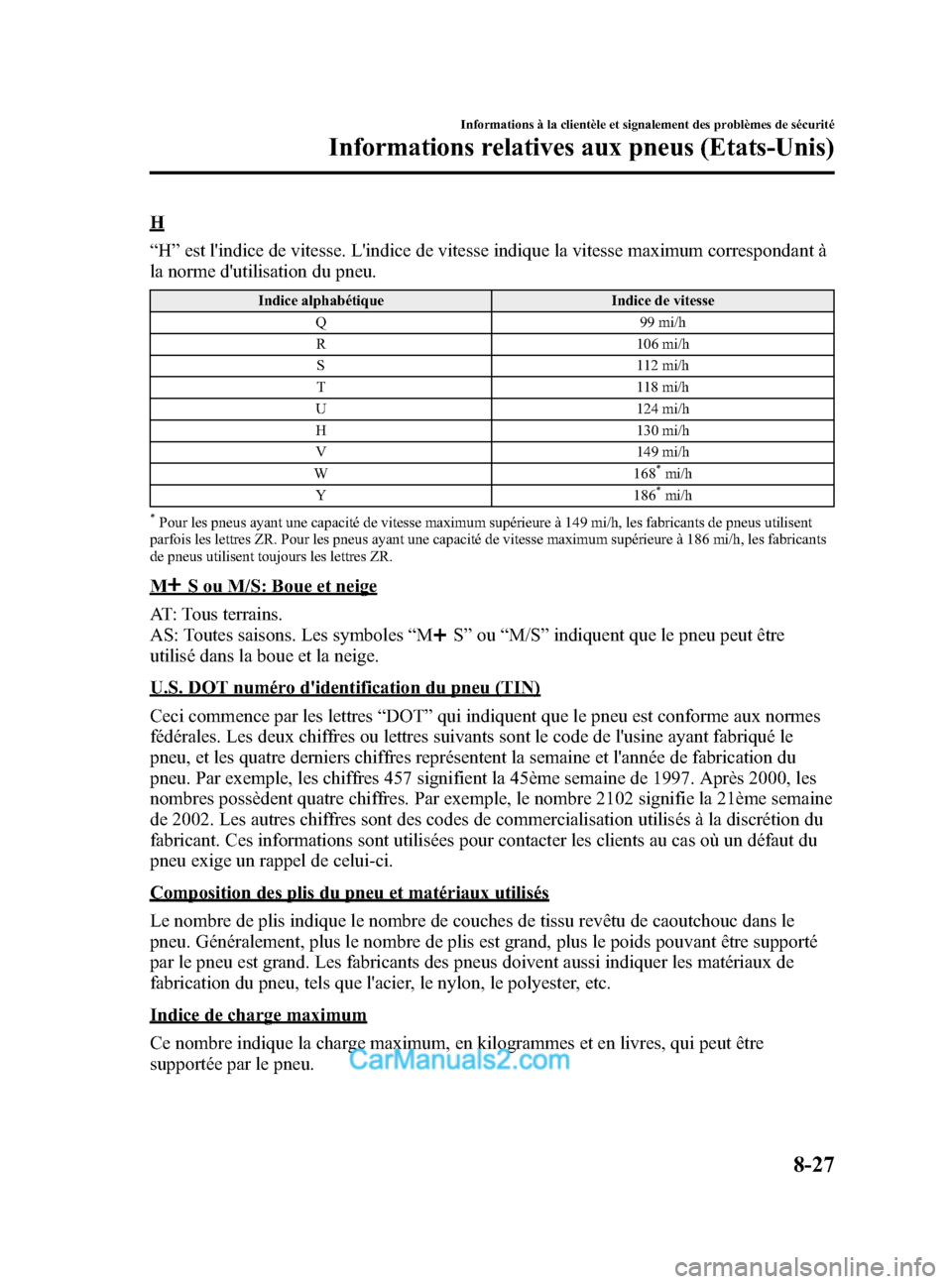

H
“H ”est l'indice de vitesse. L'indice de vitesse indique la vitesse maximum correspondant à
la norme d'utilisation du pneu.
Indice alphabétique Indice de vitesse
Q 99 mi/h
R 106 mi/h
S 112 mi/h
T 118 mi/h
U 124 mi/h
H 130 mi/h
V 149 mi/h
W 168
*mi/h
Y 186*mi/h
*Pour les pneus ayant une capacité de vitesse maximum supérieure à 149 mi/h, les fabricants de pneus utilisent
parfois les lettres ZR. Pour les pneus ayant une capacité de vitesse maximum supérieure à 186 mi/h, les fabricants
de pneus utilisent toujours les lettres ZR.
MS ou M/S: Boue et neige
AT: Tous terrains.
AS: Toutes saisons. Les symboles “M
S” ou “M/S ”indiquent que le pneu peut être
utilisé dans la boue et la neige.
U.S. DOT numéro d'identification du pneu (TIN)
Ceci commence par les lettres “DOT ”qui indiquent que le pneu est conforme aux normes
fédérales. Les deux chiffres ou lettres suivants sont le code de l'usine ayant fabriqué le
pneu, et les quatre derniers chiffres représentent la semaine et l'année de fabrication du
pneu. Par exemple, les chiffres 457 signifient la 45ème semaine de 1997. Après 2000, les
nombres possèdent quatre chiffres. Par exemple, le nombre 2102 signifie la 21ème semaine
de 2002. Les autres chiffres sont des codes de commercialisation utilisés à la discrétion du
fabricant. Ces informations sont utilisées pour contacter les clients au cas où un défaut du
pneu exige un rappel de celui-ci.
Composition des plis du pneu et matériaux utilisés
Le nombre de plis indique le nombre de couches de tissu revêtu de caoutchouc dans le
pneu. Généralement, plus le nombre de plis est grand, plus le poids pouvant être supporté
par le pneu est grand. Les fabricants des pneus doivent aussi indiquer les matériaux de
fabrication du pneu, tels que l'acier, le nylon, le polyester, etc.
Indice de charge maximum
Ce nombre indique la charge maximum, en kilogrammes et en livres, qui peut être
supportée par le pneu.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
8-27
CX-5_8DR3-EC-14A_Edition3 Page533
Monday, June 30 2014 3:23 PM
Form No.8DR3-EC-14A

Black plate (534,1)

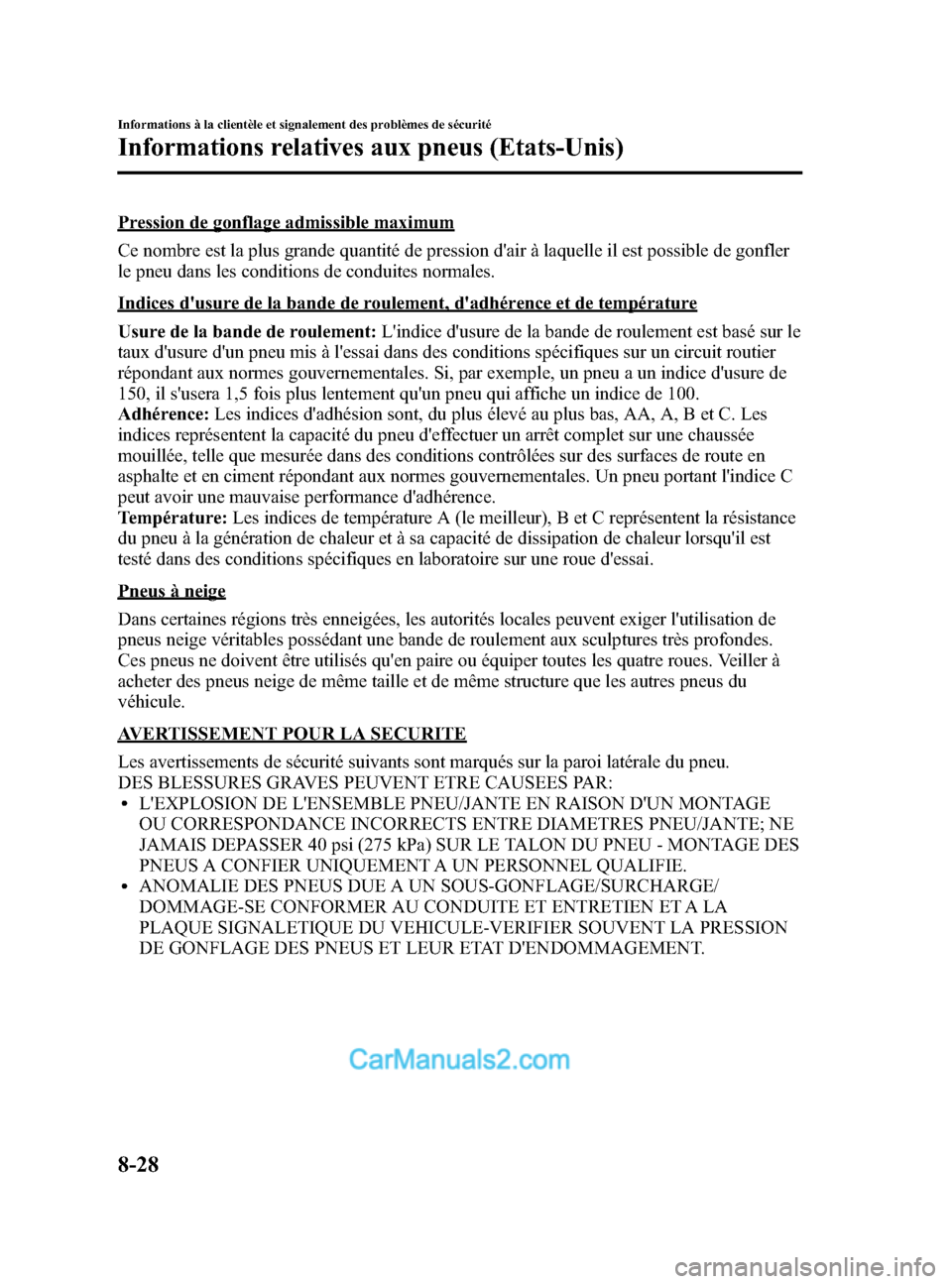

Pression de gonflage admissible maximum
Ce nombre est la plus grande quantité de pression d'air à laquelle il est possible de gonfler
le pneu dans les conditions de conduites normales.
Indices d'usure de la bande de roulement, d'adhérence et de température
Usure de la bande de roulement:L'indice d'usure de la bande de roulement est basé sur le
taux d'usure d'un pneu mis à l'essai dans des conditions spécifiques sur un circuit routier
répondant aux normes gouvernementales. Si, par exemple, un pneu a un indice d'usure de
150, il s'usera 1,5 fois plus lentement qu'un pneu qui affiche un indice de 100.
Adhérence: Les indices d'adhésion sont, du plus élevé au plus bas, AA, A, B et C. Les
indices représentent la capacité du pneu d'effectuer un arrêt complet sur une chaussée
mouillée, telle que mesurée dans des conditions contrôlées sur des surfaces de route en
asphalte et en ciment répondant aux normes gouvernementales. Un pneu portant l'indice C
peut avoir une mauvaise performance d'adhérence.
Température: Les indices de température A (le meilleur), B et C représentent la résistance
du pneu à la génération de chaleur et à sa capacité de dissipation de chaleur lorsqu'il est
testé dans des conditions spécifiques en laboratoire sur une roue d'essai.
Pneus à neige
Dans certaines régions très enneigées, les autorités locales peuvent exiger l'utilisation de
pneus neige véritables possédant une bande de roulement aux sculptures très profondes.
Ces pneus ne doivent être utilisés qu'en paire ou équiper toutes les quatre roues. Veiller à
acheter des pneus neige de même taille et de même structure que les autres pneus du
véhicule.
AVERTISSEMENT POUR LA SECURITE
Les avertissements de sécurité suivants sont marqués sur la paroi latérale du pneu.
DES BLESSURES GRAVES PEUVENT ETRE CAUSEES PAR:
lL'EXPLOSION DE L'ENSEMBLE PNEU/JANTE EN RAISON D'UN MONTAGE
OU CORRESPONDANCE INCORRECTS ENTRE DIAMETRES PNEU/JANTE; NE
JAMAIS DEPASSER 40 psi (275 kPa) SUR LE TALON DU PNEU - MONTAGE DES
PNEUS A CONFIER UNIQUEMENT A UN PERSONNEL QUALIFIE.
lANOMALIE DES PNEUS DUE A UN SOUS-GONFLAGE/SURCHARGE/
DOMMAGE-SE CONFORMER AU CONDUITE ET ENTRETIEN ET A LA
PLAQUE SIGNALETIQUE DU VEHICULE-VERIFIER SOUVENT LA PRESSION
DE GONFLAGE DES PNEUS ET LEUR ETAT D'ENDOMMAGEMENT.
8-28
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
CX-5_8DR3-EC-14A_Edition3 Page534
Monday, June 30 2014 3:23 PM
Form No.8DR3-EC-14A

Black plate (535,1)

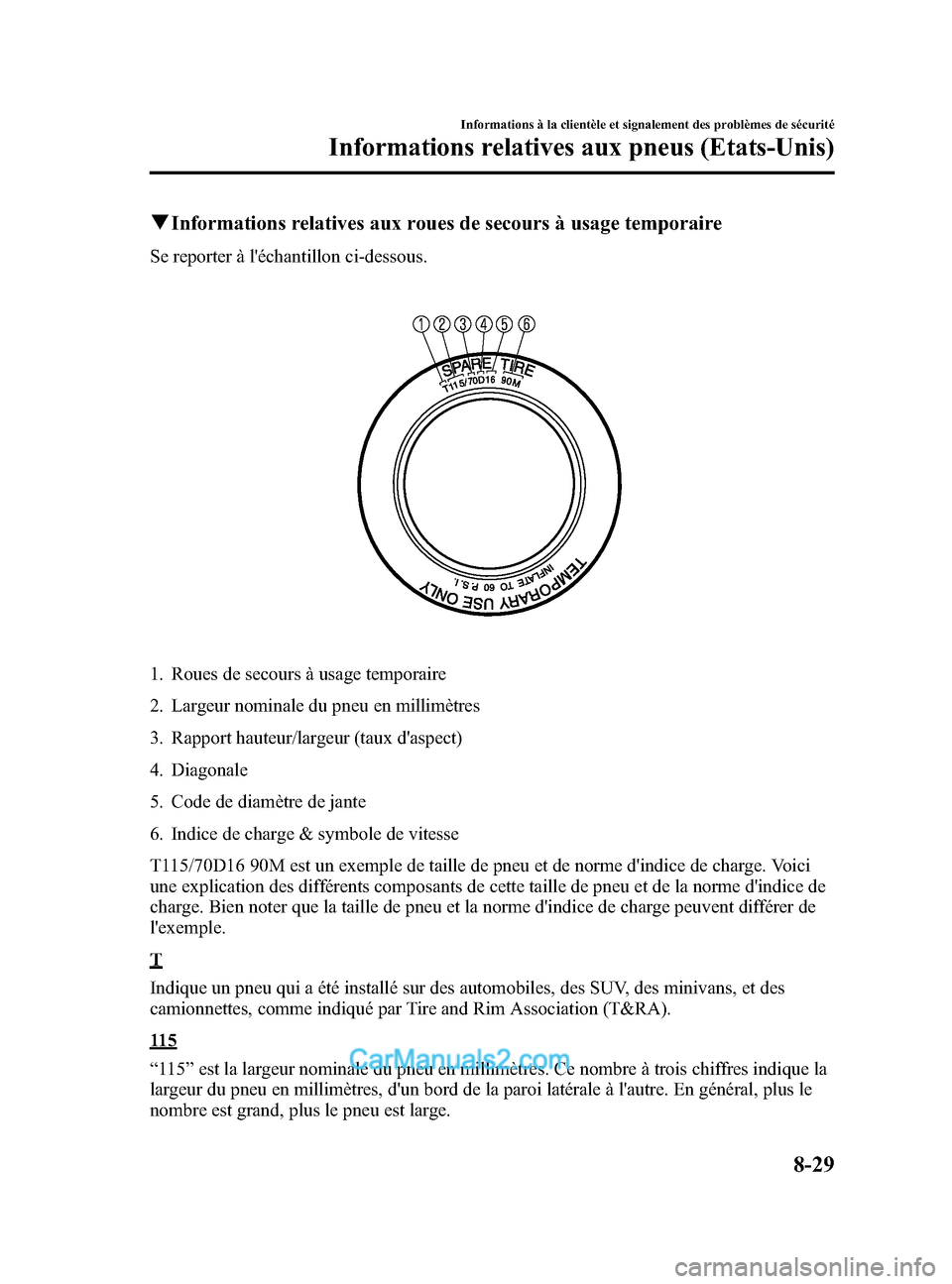

qInformations relatives aux roues de secours à usage temporaire
Se reporter à l'échantillon ci-dessous.
1. Roues de secours à usage temporaire
2. Largeur nominale du pneu en millimètres
3. Rapport hauteur/largeur (taux d'aspect)
4. Diagonale
5. Code de diamètre de jante
6. Indice de charge & symbole de vitesse
T115/70D16 90M est un exemple de taille de pneu et de norme d'indice de charge. Voici
une explication des différents composants de cette taille de pneu et de la norme d'indice de
charge. Bien noter que la taille de pneu et la norme d'indice de charge peuvent différer de
l'exemple.
T
Indique un pneu qui a été installé sur des automobiles, des SUV, des minivans, et des
camionnettes, comme indiqué par Tire and Rim Association (T&RA).
115
“115 ”est la largeur nominale du pneu en millimètres. Ce nombre à trois chiffres indique la
largeur du pneu en millimètres, d'un bord de la paroi latérale à l'autre. En général, plus le
nombre est grand, plus le pneu est large.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
8-29
CX-5_8DR3-EC-14A_Edition3 Page535
Monday, June 30 2014 3:23 PM
Form No.8DR3-EC-14A

Black plate (536,1)

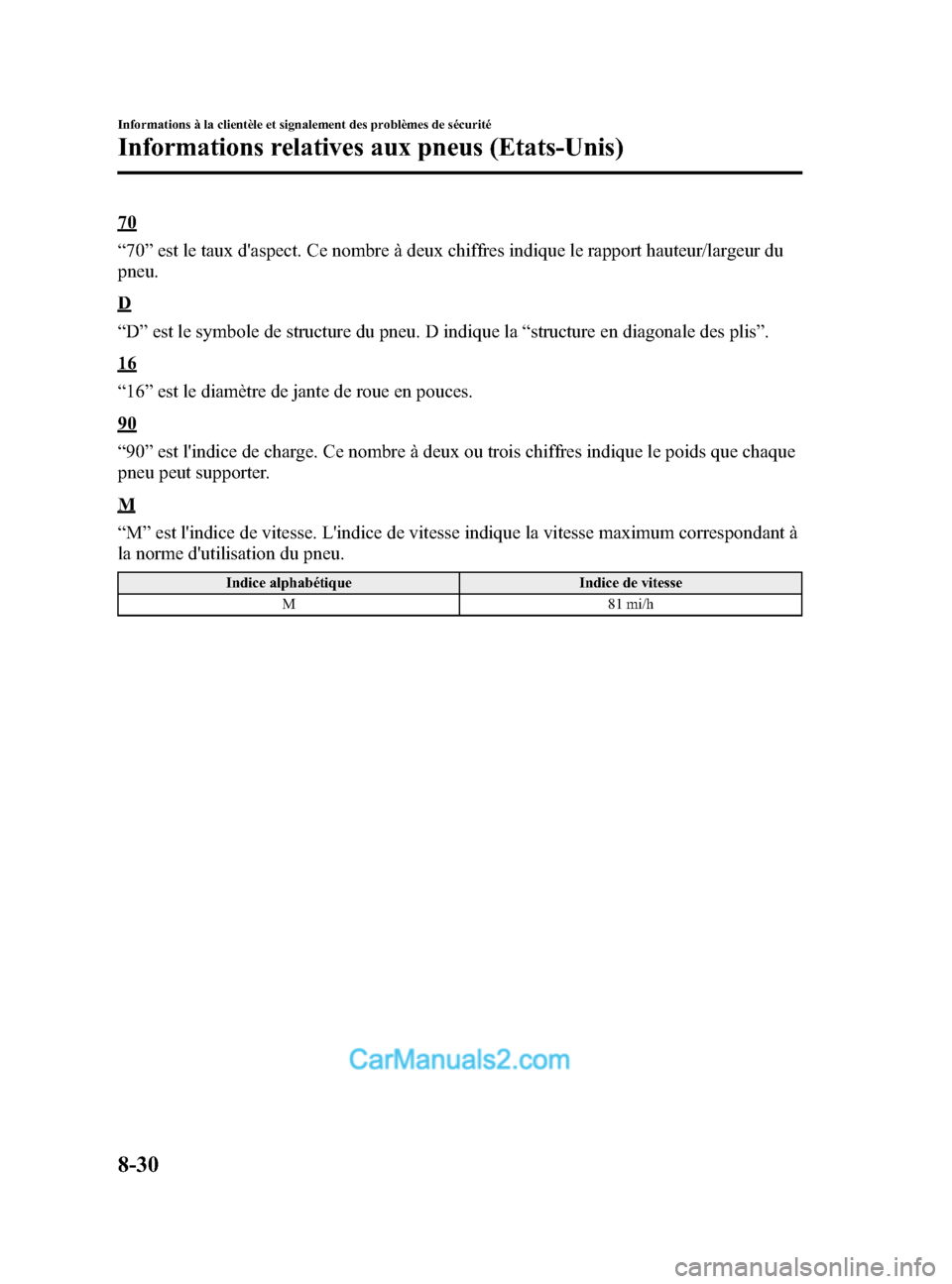

70
“70 ”est le taux d'aspect. Ce nombre à deux chiffres indique le rapport hauteur/largeur du
pneu.
D
“ D ”est le symbole de structure du pneu. D indique la “structure en diagonale des plis ”.
16
“16 ”est le diamètre de jante de roue en pouces.
90
“90 ”est l'indice de charge. Ce nombre à deux ou trois chiffres indique le poids que chaque
pneu peut supporter.
M
“ M ”est l'indice de vitesse. L'indice de vitesse indique la vitesse maximum correspondant à
la norme d'utilisation du pneu.
Indice alphabétique Indice de vitesse
M 81 mi/h
8-30
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
CX-5_8DR3-EC-14A_Edition3 Page536
Monday, June 30 2014 3:23 PM
Form No.8DR3-EC-14A

Black plate (537,1)

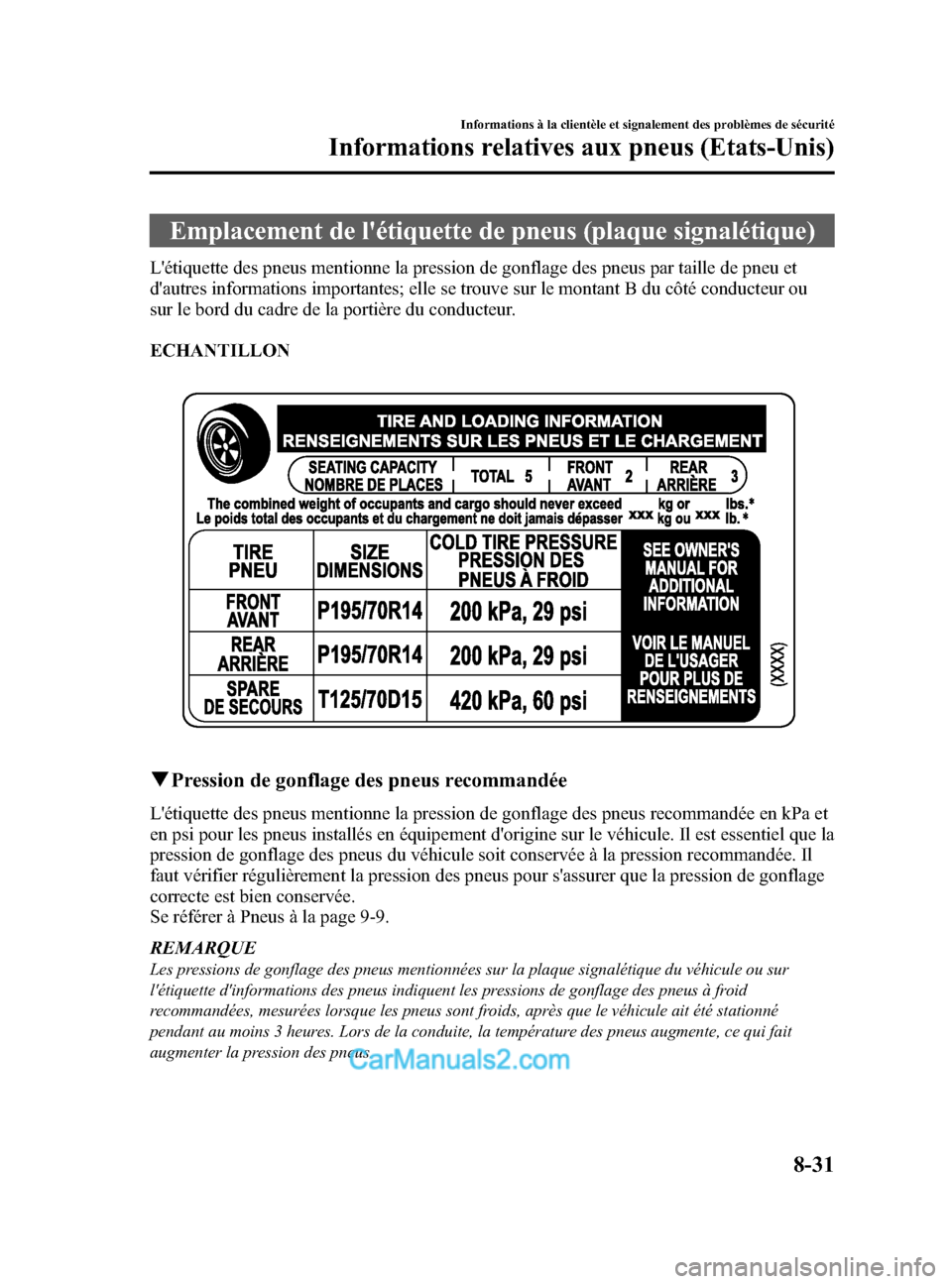

Emplacement de l'étiquette de pneus (plaque signalétique)
L'étiquette des pneus mentionne la pression de gonflage des pneus par taille de pneu et
d'autres informations importantes; elle se trouve sur le montant B du côté conducteur ou
sur le bord du cadre de la portière du conducteur.
ECHANTILLON
qPression de gonflage des pneus recommandée
L'étiquette des pneus mentionne la pression de gonflage des pneus recommandée en kPa et
en psi pour les pneus installés en équipement d'origine sur le véhicule. Il est essentiel que la
pression de gonflage des pneus du véhicule soit conservée à la pression recommandée. Il
faut vérifier régulièrement la pression des pneus pour s'assurer que la pression de gonflage
correcte est bien conservée.
Se référer à Pneus à la page 9-9.
REMARQUE
Les pressions de gonflage des pneus mentionnées sur la plaque signalétique du véhicule ou sur
l'étiquette d'informations des pneus indiquent les pressions de gonflage des pneus à froid
recommandées, mesurées lorsque les pneus sont froids, après que le véhicule ait été stationné
pendant au moins 3 heures. Lors de la conduite, la température des pneus augmente, ce qui fait
augmenter la pression des pneus.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
8-31
CX-5_8DR3-EC-14A_Edition3 Page537
Monday, June 30 2014 3:23 PM
Form No.8DR3-EC-14A

Black plate (538,1)

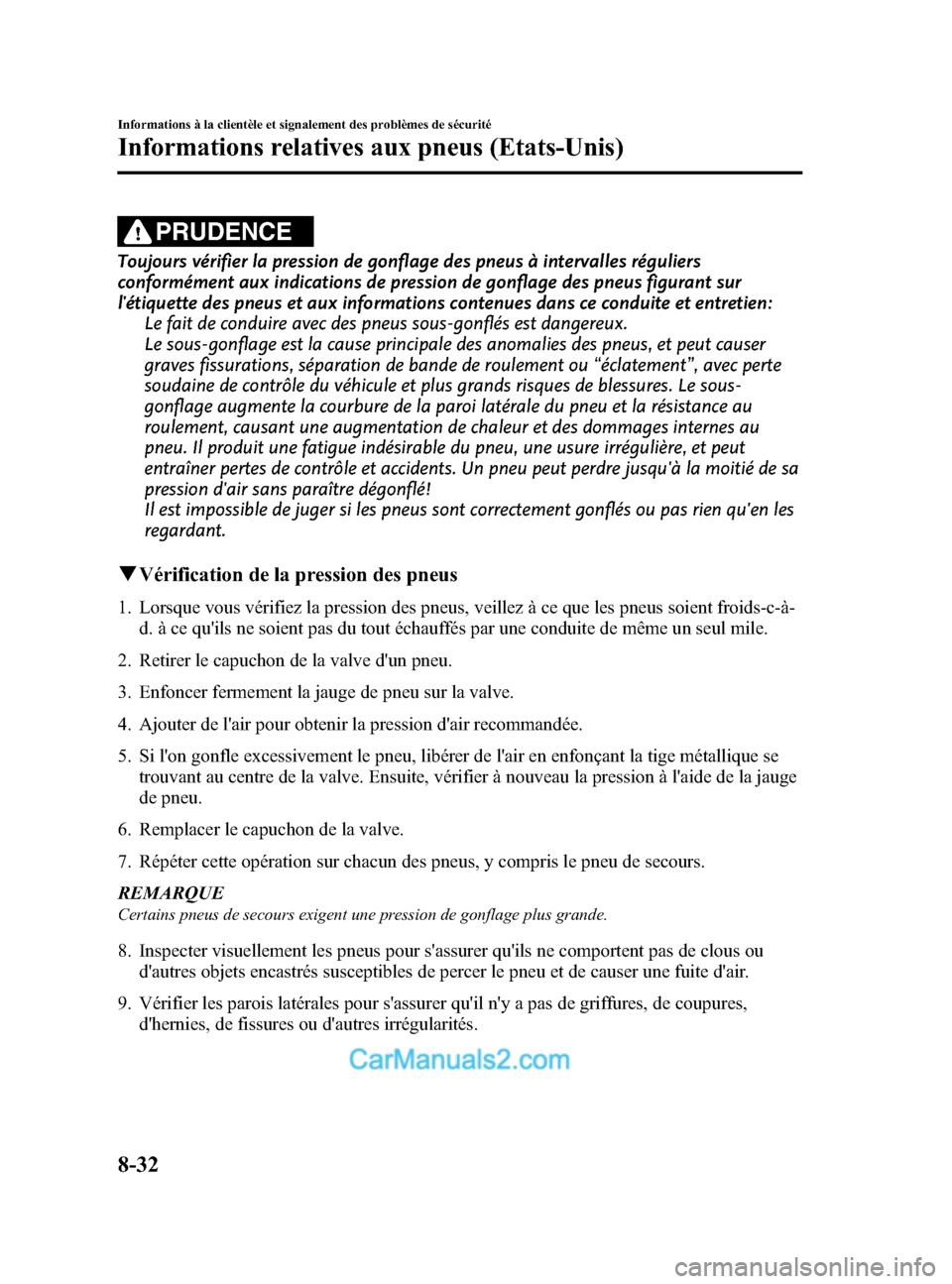

PRUDENCE
Toujours vérifier la pression de gonflage des pneus à intervalles réguliers
conformément aux indications de pression de gonflage des pneus figurant sur
l'étiquette des pneus et aux informations contenues dans ce conduite et entretien:Le fait de conduire avec des pneus sous-gonflés est dangereux.
Le sous-gonflage est la cause principale des anomalies des pneus, et peut causer
graves fissurations, séparation de bande de roulement ou “éclatement ”, avec perte
soudaine de contrôle du véhicule et plus grands risques de blessures. Le sous-
gonflage augmente la courbure de la paroi latérale du pneu et la résistance au
roulement, causant une augmentation de chaleur et des dommages internes au
pneu. Il produit une fatigue indésirable du pneu, une usure irrégulière, et peut
entraîner pertes de contrôle et accidents. Un pneu peut perdre jusqu'à la moitié de sa
pression d'air sans paraître dégonflé!
Il est impossible de juger si les pneus sont correctement gonflés ou pas rien qu'en les
regardant.
q Vérification de la pression des pneus
1. Lorsque vous vérifiez la pression des pneus, veillez à ce que les pneus soient froids-c-à-
d. à ce qu'ils ne soient pas du tout échauffés par une conduite de même un seul mile.
2. Retirer le capuchon de la valve d'un pneu.
3. Enfoncer fermement la jauge de pneu sur la valve.
4. Ajouter de l'air pour obtenir la pression d'air recommandée.
5. Si l'on gonfle excessivement le pneu, libérer de l'air en enfonçant la tige métallique se trouvant au centre de la valve. Ensuite, vérifier à nouveau la pression à l'aide de la jauge
de pneu.
6. Remplacer le capuchon de la valve.
7. Répéter cette opération sur chacun des pneus, y compris le pneu de secours.
REMARQUE
Certains pneus de secours exigent une pression de gonflage plus grande.
8. Inspecter visuellement les pneus pour s'assurer qu'ils ne comportent pas de clous ou d'autres objets encastrés susceptibles de percer le pneu et de causer une fuite d'air.
9. Vérifier les parois latérales pour s'assurer qu'il n'y a pas de griffures, de coupures, d'hernies, de fissures ou d'autres irrégularités.
8-32
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
CX-5_8DR3-EC-14A_Edition3 Page538
Monday, June 30 2014 3:23 PM
Form No.8DR3-EC-14A

Black plate (539,1)

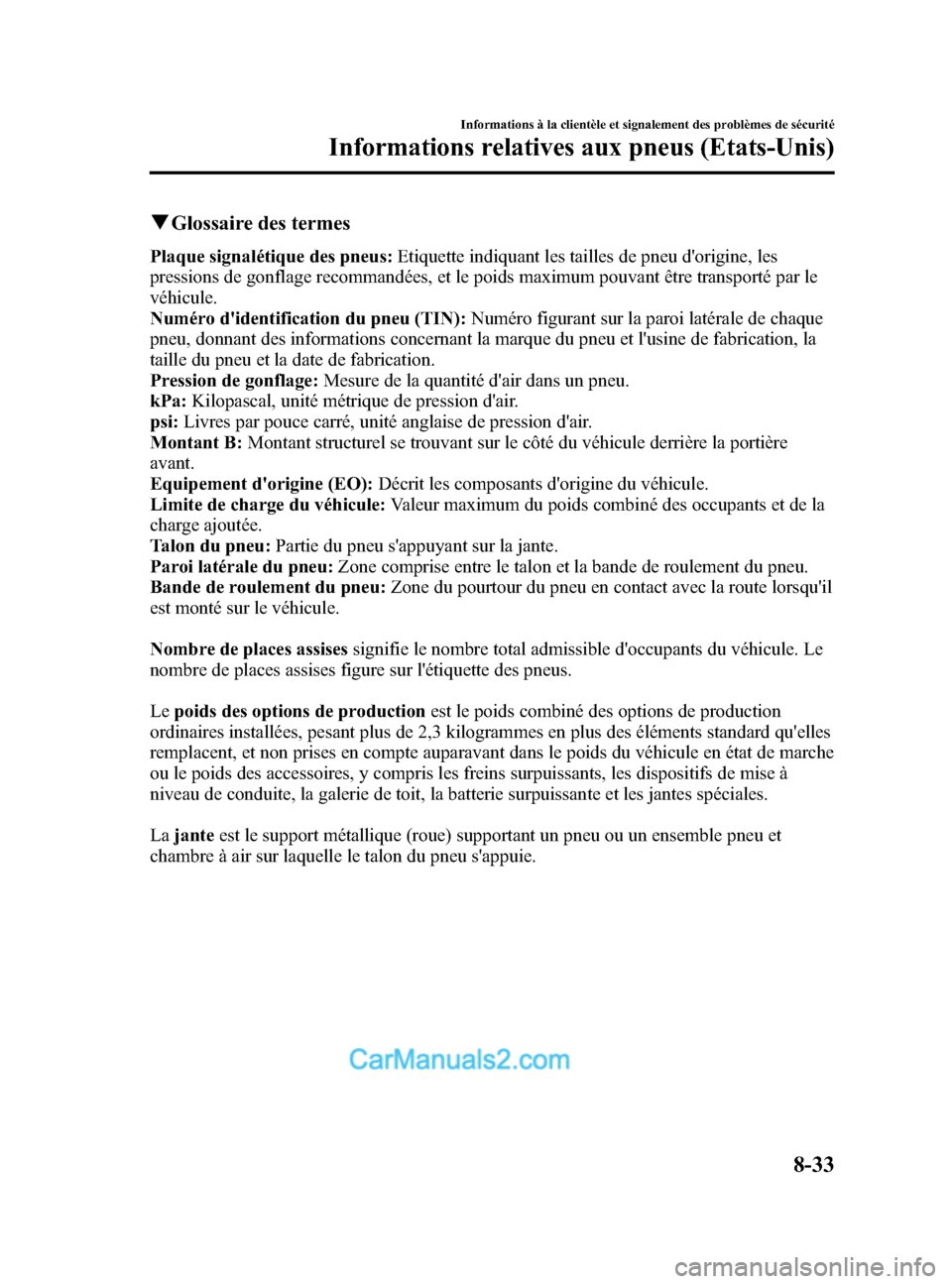

qGlossaire des termes
Plaque signalétique des pneus: Etiquette indiquant les tailles de pneu d'origine, les
pressions de gonflage recommandées, et le poids maximum pouvant être transporté par le
véhicule.
Numéro d'identification du pneu (TIN): Numéro figurant sur la paroi latérale de chaque
pneu, donnant des informations concernant la marque du pneu et l'usine de fabrication, la
taille du pneu et la date de fabrication.
Pression de gonflage: Mesure de la quantité d'air dans un pneu.
kPa: Kilopascal, unité métrique de pression d'air.
psi: Livres par pouce carré, unité anglaise de pression d'air.
Montant B: Montant structurel se trouvant sur le côté du véhicule derrière la portière
avant.
Equipement d'origine (EO): Décrit les composants d'origine du véhicule.
Limite de charge du véhicule: Valeur maximum du poids combiné des occupants et de la
charge ajoutée.
Talon du pneu: Partie du pneu s'appuyant sur la jante.
Paroi latérale du pneu: Zone comprise entre le talon et la bande de roulement du pneu.
Bande de roulement du pneu: Zone du pourtour du pneu en contact avec la route lorsqu'il
est monté sur le véhicule.
Nombre de places assises signifie le nombre total admissible d'occupants du véhicule. Le
nombre de places assises figure sur l'étiquette des pneus.
Le poids des options de production est le poids combiné des options de production
ordinaires installées, pesant plus de 2,3 kilogrammes en plus des éléments standard qu'elles
remplacent, et non prises en compte auparavant dans le poids du véhicule en état de marche
ou le poids des accessoires, y compris les freins surpuissants, les dispositifs de mise à
niveau de conduite, la galerie de toit, la batterie surpuissante et les jantes spéciales.
La jante est le support métallique (roue) supportant un pneu ou un ensemble pneu et
chambre à air sur laquelle le talon du pneu s'appuie.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (Etats-Unis)
8-33
CX-5_8DR3-EC-14A_Edition3 Page539
Monday, June 30 2014 3:23 PM
Form No.8DR3-EC-14A
