MAZDA MODEL CX-5 2015 Manuel du propriétaire (in French)

Black plate (70,1)

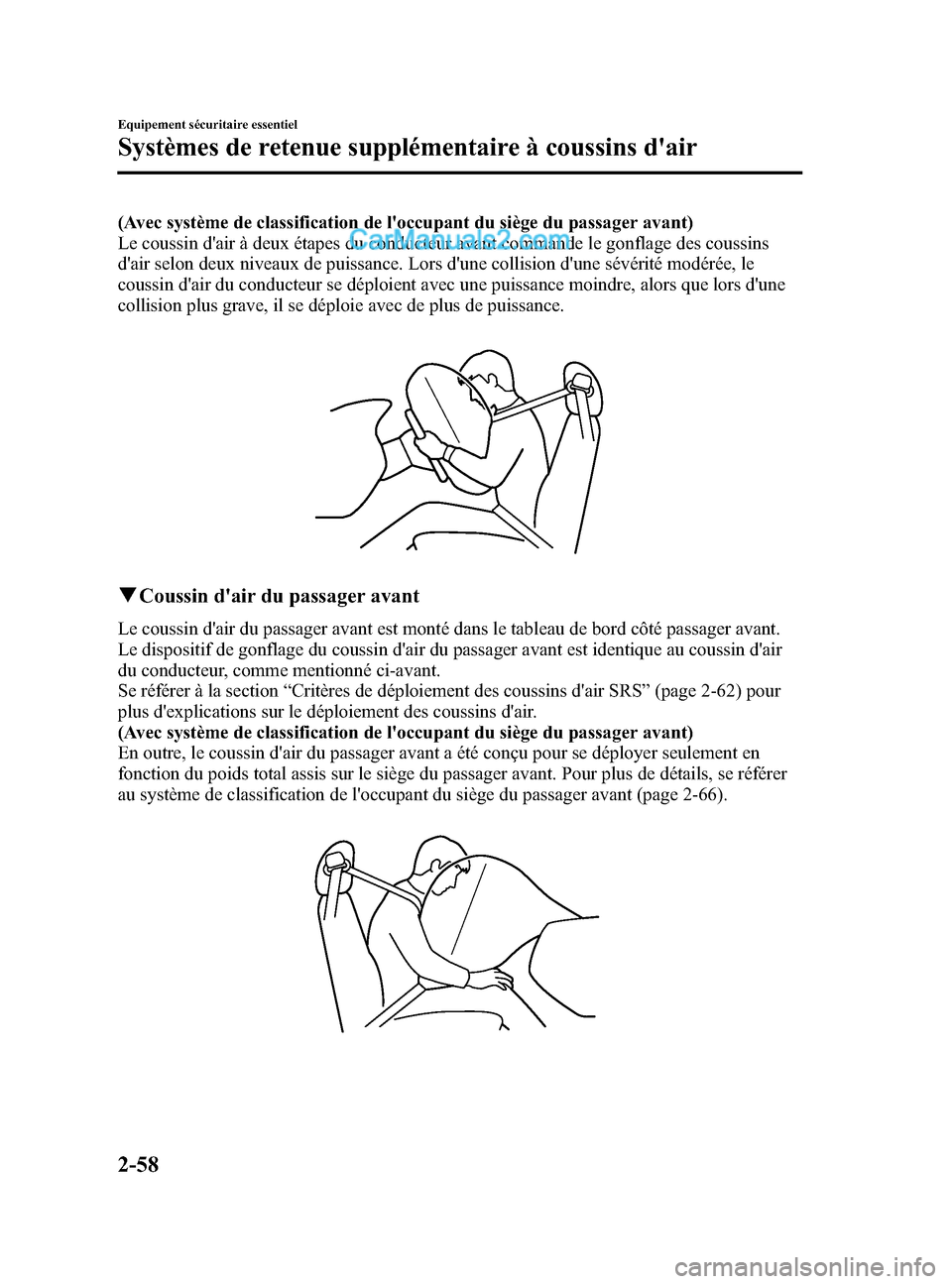

(Avec système de classification de l'occupant du siège du passager avant)
Le coussin d'air à deux étapes du conducteur avant commande le gonflage des coussins
d'air selon deux niveaux de puissance. Lors d'une collision d'une sévérité modérée, le
coussin d'air du conducteur se déploient avec une puissance moindre, alors que lors d'une
collision plus grave, il se déploie avec de plus de puissance.
qCoussin d'air du passager avant
Le coussin d'air du passager avant est monté dans le tableau de bord côté passager avant.
Le dispositif de gonflage du coussin d'air du passager avant est identique au coussin d'air
du conducteur, comme mentionné ci-avant.
Se référer à la section “Critères de déploiement des coussins d'air SRS” (page 2-62) pour
plus d'explications sur le déploiement des coussins d'air.
(Avec système de classification de l'occupant du siège du passager avant)
En outre, le coussin d'air du passager avant a été conçu pour se déployer seulement en
fonction du poids total assis sur le siège du passager avant. Pour plus de détails, se référer
au système de classification de l'occupant du siège du passager avant (page 2-66).
2-58
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
CX-5_8DR3-EC-14A_Edition3 Page70
Monday, June 30 2014 3:19 PM
Form No.8DR3-EC-14A

Black plate (71,1)

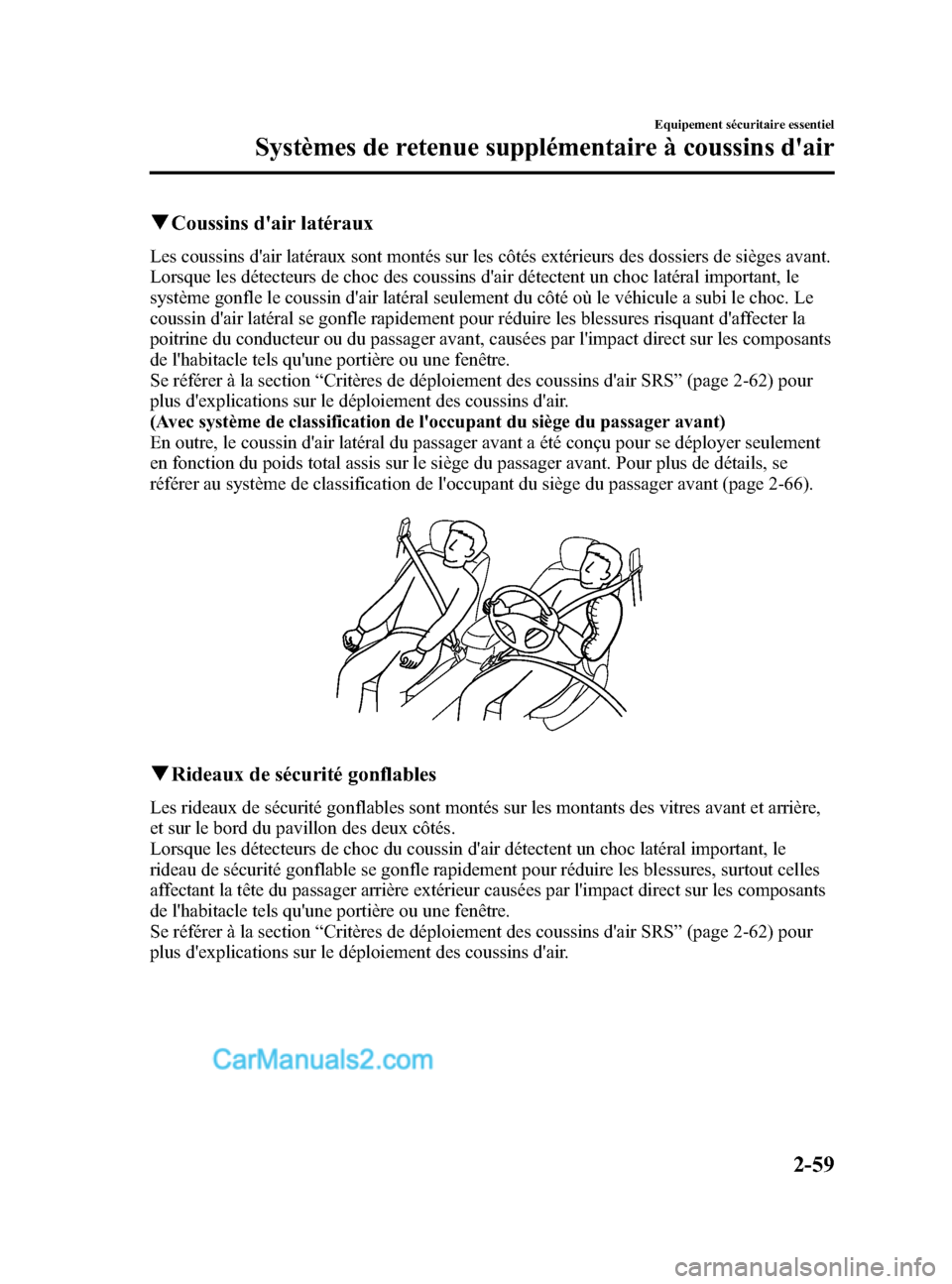

qCoussins d'air latéraux
Les coussins d'air latéraux sont montés sur les côtés extérieurs des dossiers de sièges avant.
Lorsque les détecteurs de choc des coussins d'air détectent un choc latéral important, le
système gonfle le coussin d'air latéral seulement du côté où le véhicule a subi le choc. Le
coussin d'air latéral se gonfle rapidement pour réduire les blessures risquant d'affecter la
poitrine du conducteur ou du passager avant, causées par l'impact direct sur les composants
de l'habitacle tels qu'une portière ou une fenêtre.
Se référer à la section “Critères de déploiement des coussins d'air SRS” (page 2-62) pour
plus d'explications sur le déploiement des coussins d'air.
(Avec système de classification de l'occupant du siège du passager avant)
En outre, le coussin d'air latéral du passager avant a été conçu pour se déployer seulement
en fonction du poids total assis sur le siège du passager avant. Pour plus de détails, se
référer au système de classification de l'occupant du siège du passager avant (page 2-66).
q Rideaux de sécurité gonflables
Les rideaux de sécurité gonflables sont montés sur les montants des vitres avant et arrière,
et sur le bord du pavillon des deux côtés.
Lorsque les détecteurs de choc du coussin d'air détectent un choc latéral important, le
rideau de sécurité gonflable se gonfle rapidement pour réduire les blessures, surtout celles
affectant la tête du passager arrière extérieur causées par l'impact direct sur les composants
de l'habitacle tels qu'une portière ou une fenêtre.
Se référer à la section “Critères de déploiement des coussins d'air SRS” (page 2-62) pour
plus d'explications sur le déploiement des coussins d'air.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-59
CX-5_8DR3-EC-14A_Edition3 Page71
Monday, June 30 2014 3:19 PM
Form No.8DR3-EC-14A

Black plate (72,1)

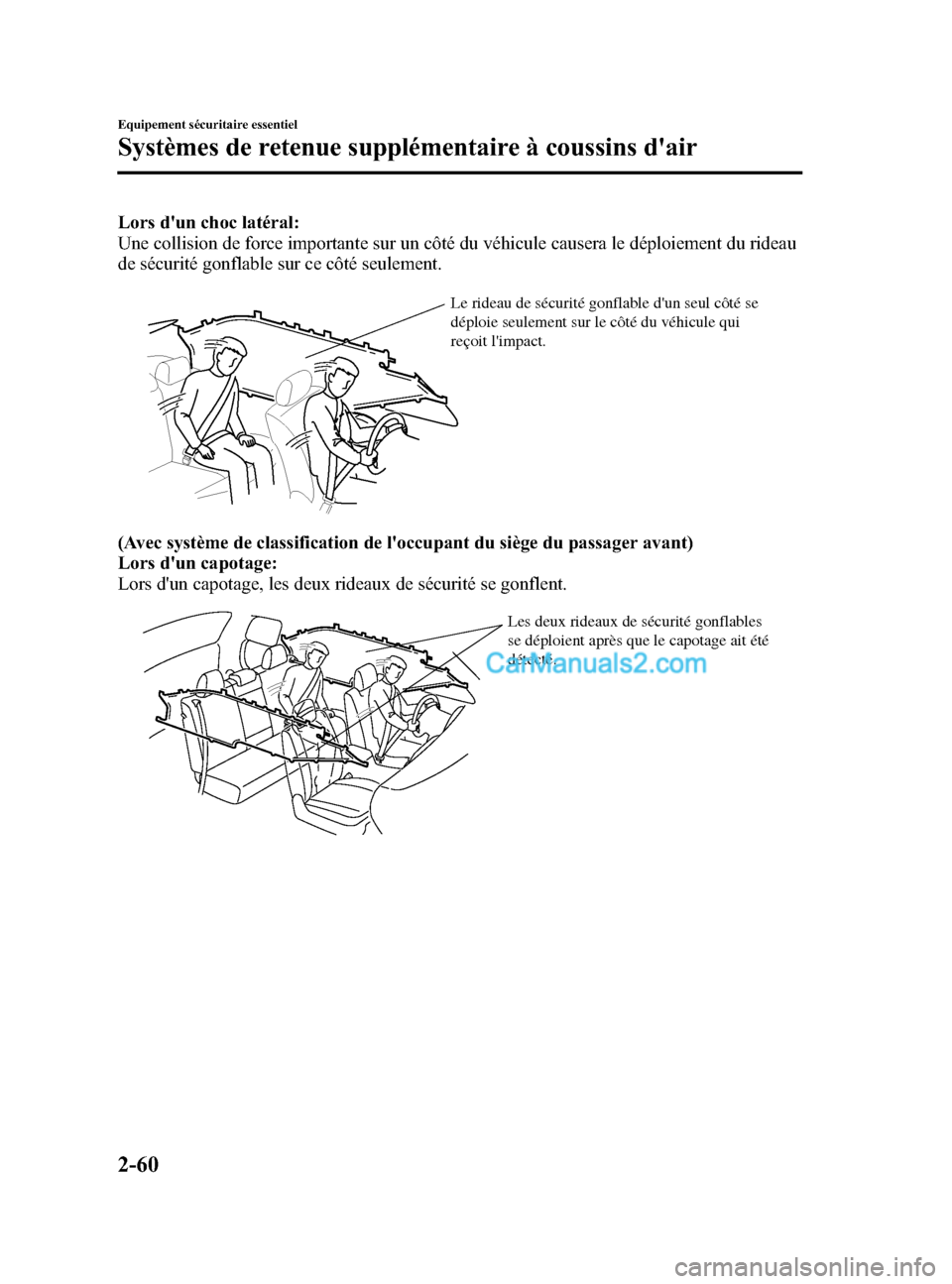

Lors d'un choc latéral:
Une collision de force importante sur un côté du véhicule causera le déploiement du rideau
de sécurité gonflable sur ce côté seulement.
Le rideau de sécurité gonflable d'un seul côté se
déploie seulement sur le côté du véhicule qui
reçoit l'impact.
(Avec système de classification de l'occupant du siège du passager avant)
Lors d'un capotage:
Lors d'un capotage, les deux rideaux de sécurité se gonflent.
Les deux rideaux de sécurité gonflables
se déploient après que le capotage ait été
détecté.
2-60
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
CX-5_8DR3-EC-14A_Edition3 Page72
Monday, June 30 2014 3:19 PM
Form No.8DR3-EC-14A

Black plate (73,1)

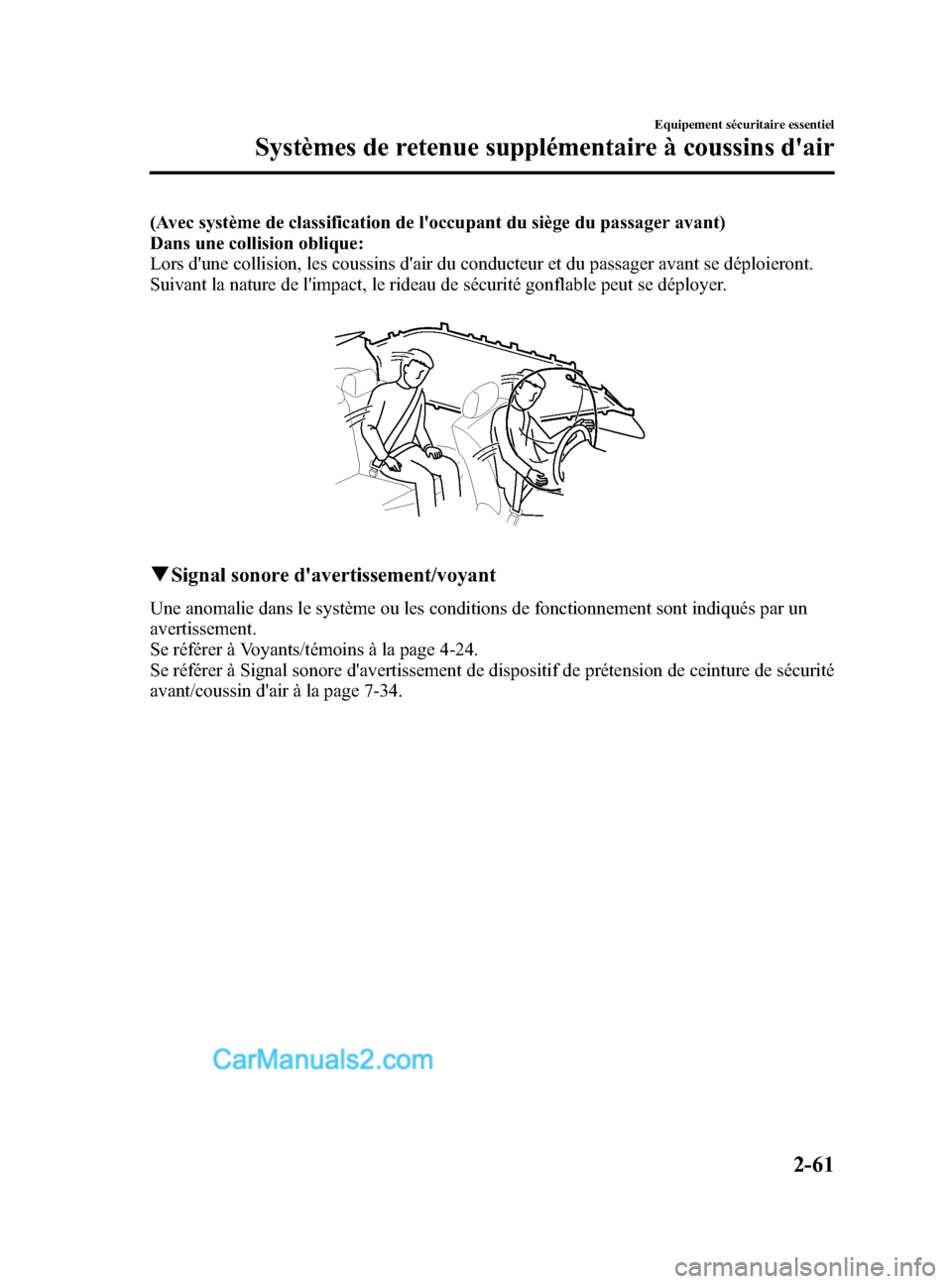

(Avec système de classification de l'occupant du siège du passager avant)
Dans une collision oblique:
Lors d'une collision, les coussins d'air du conducteur et du passager avant se déploieront.
Suivant la nature de l'impact, le rideau de sécurité gonflable peut se déployer.
qSignal sonore d'avertissement/voyant
Une anomalie dans le système ou les conditions de fonctionnement sont indiqués par un
avertissement.
Se référer à Voyants/témoins à la page 4-24.
Se référer à Signal sonore d'avertissement de dispositif de prétension de ceinture de sécurité
avant/coussin d'air à la page 7-34.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-61
CX-5_8DR3-EC-14A_Edition3 Page73
Monday, June 30 2014 3:19 PM
Form No.8DR3-EC-14A

Black plate (74,1)
Critères de déploiement des coussins d'air SRS
Ce tableau indique l'équipement SRS correspondant qui se déploiera en fonction du type de
collision.
(Les illustrations représentent les cas typiques de collisions.)
EquipementSRS Types de collision
Collision frontale/semi-frontale sévère Collision latérale
sévère
Capotage/semi-capotage*3Collision arrière
Dispositif de
prétension de ceinture de sécurité
avant X
*1(des deux côtés)X*1(côté du choc seulement)X*1(des deux côtés)
Aucun coussin d'air
ni dispositif de
prétension de
ceinture de sécurité
avant ne sera activé
lors d'une collision
arrière.
Coussin d'air
du
conducteur X
Coussin d'air du passager avant X
*1
Coussin d'air
latéralX*1(côté du choc seulement)
Rideau desécurité
gonflable X*2X
(côté du choc seule- ment) X (des deux côtés)
X: L'équipement du coussin d'air SRS a été conçu pour se déployer en cas de collision.
*1
(Avec système de classification de l'occupant du siège du passager avant)
Les coussins d'air avant et latéral et le dispositif de prétension de la ceinture de sécurité
du passager avant ont été conçus pour se déployer en fonction de l'état du poids total
assis sur le siège du passager avant.
*2 (Avec système de classification de l'occupant du siège du passager avant)
Dans une collision oblique, le rideau de sécurité gonflable peut se déployer.
2-62
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
CX-5_8DR3-EC-14A_Edition3 Page74
Monday, June 30 2014 3:19 PM
Form No.8DR3-EC-14A

Black plate (75,1)
*3(Avec système de classification de l'occupant du siège du passager avant)
Lors d'un capotage, les dispositifs de prétension de ceinture de sécurité et les rideaux de
sécurité se déploient.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-63
CX-5_8DR3-EC-14A_Edition3 Page75
Monday, June 30 2014 3:19 PM
Form No.8DR3-EC-14A

Black plate (76,1)
Limites du coussin d'air SRS
Lors de collisions sévères tels que celles décrites précédemment dans la section“Critères
de déploiement des coussins d'air SRS ”, l'équipement de coussin d'air SRS correspondant
se déploiera. Toutefois, lors de certains accidents, il est possible que l'équipement ne se
déploie pas selon le type et la sévérité de la collision.
Limites à la détection des collisions frontale/semi-frontale:
Les illustrations suivantes sont des exemples de collisions frontale/semi-frontale qui sont
susceptibles de ne pas être détectées comme assez sévères pour justifier le déploiement de
l'équipement de coussin d'air SRS.
Collisions avec des arbres ou des pylônes Collision frontale déportée sur le véhicule
Collision par l'arrière ou choc avec l'arrière d'un
camion
2-64
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
CX-5_8DR3-EC-14A_Edition3 Page76
Monday, June 30 2014 3:19 PM
Form No.8DR3-EC-14A

Black plate (77,1)
Limites à la détection de collision latérale:
Les illustrations suivantes sont des exemples de collisions latérales qui sont susceptibles de
ne pas être détectées comme assez sévères pour justifier le déploiement de l'équipement de
coussin d'air SRS.
Collisions latérales avec des arbres ou des
pylônesCollisions latérales avec des véhicules à deux
roues
Capotage (Sans système de classification des occupants des sièges du conducteur
et du passager avant)
(Avec système de classification de l'occupant du siège du passager avant)
Limites à la détection de capotage:
L'illustration suivante est un exemple d'un accident qui ne pas être détecté comme un
capotage. Par conséquent, il est possible que les dispositifs de prétension de ceinture de
sécurité et rideaux de sécurité avant ne se déploient pas.
Hauteur d'extrémité sur extrémité
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-65
CX-5_8DR3-EC-14A_Edition3 Page77
Monday, June 30 2014 3:19 PM
Form No.8DR3-EC-14A

Black plate (78,1)

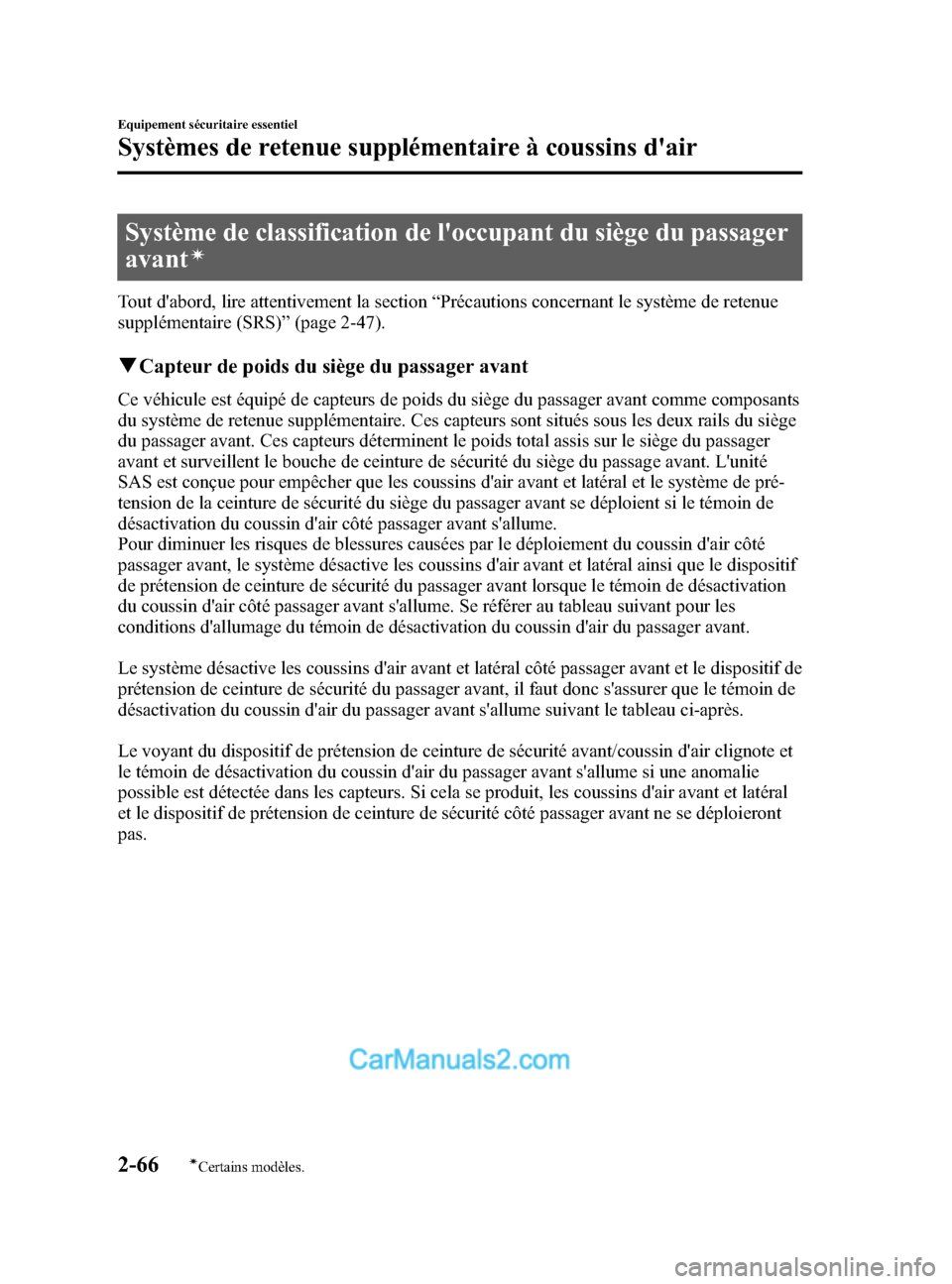

Système de classification de l'occupant du siège du passager
avant
í
Tout d'abord, lire attentivement la section“Précautions concernant le système de retenue
supplémentaire (SRS) ”(page 2-47).
q Capteur de poids du siège du passager avant
Ce véhicule est équipé de capteurs de poids du siège du passager avant comme composants
du système de retenue supplémentaire. Ces capteurs sont situés sous les deux rails du siège
du passager avant. Ces capteurs déterminent le poids total assis sur le siège du passager
avant et surveillent le bouche de ceinture de sécurité du siège du passage avant. L'unité
SAS est conçue pour empêcher que les coussins d'air avant et latéral et le système de pré-
tension de la ceinture de sécurité du siège du passager avant se déploient si le témoin de
désactivation du coussin d'air côté passager avant s'allume.
Pour diminuer les risques de blessures causées par le déploiement du coussin d'air côté
passager avant, le système désactive les coussins d'air avant et latéral ainsi que le dispositif
de prétension de ceinture de sécurité du passager avant lorsque le témoin de désactivation
du coussin d'air côté passager avant s'allume. Se référer au tableau suivant pour les
conditions d'allumage du témoin de désactivation du coussin d'air du passager avant.
Le système désactive les coussins d'air avant et latéral côté passager avant et le dispositif de
prétension de ceinture de sécurité du passager avant, il faut donc s'assurer que le témoin de
désactivation du coussin d'air du passager avant s'allume suivant le tableau ci-après.
Le voyant du dispositif de prétension de ceinture de sécurité avant/coussin d'air clignote et
le témoin de désactivation du coussin d'air du passager avant s'allume si une anomalie
possible est détectée dans les capteurs. Si cela se produit, les coussins d'air avant et latéral
et le dispositif de prétension de ceinture de sécurité côté passager avant ne se déploieront
pas.
2-66
Equipement sécuritaire essentiel
íCertains modèles.
Systèmes de retenue supplémentaire à coussins d'air
CX-5_8DR3-EC-14A_Edition3 Page78
Monday, June 30 2014 3:19 PM
Form No.8DR3-EC-14A

Black plate (79,1)

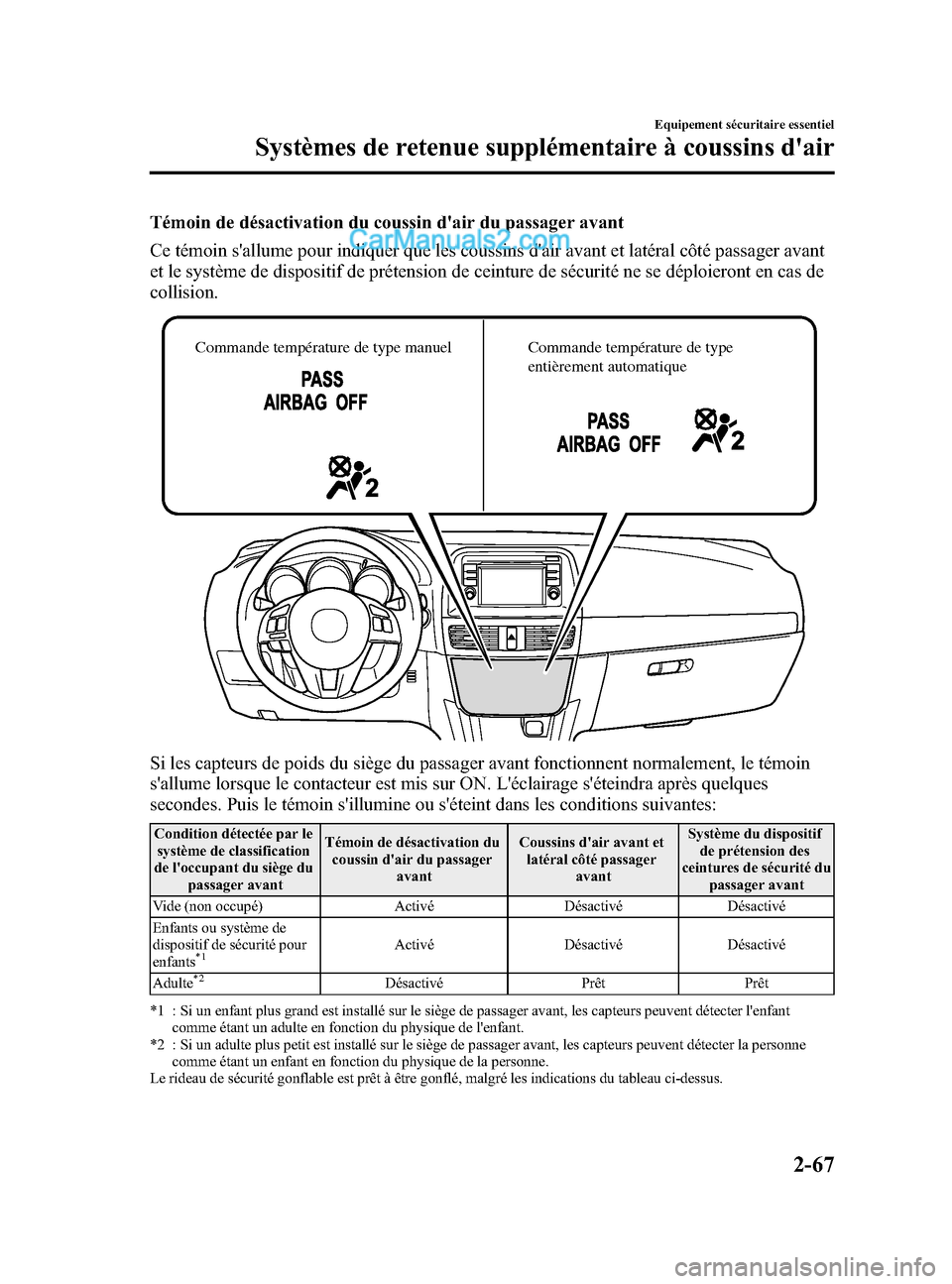

Témoin de désactivation du coussin d'air du passager avant
Ce témoin s'allume pour indiquer que les coussins d'air avant et latéral côté passager avant
et le système de dispositif de prétension de ceinture de sécurité ne se déploieront en cas de
collision.
Commande température de type
entièrement automatique
Commande température de type manuel
Si les capteurs de poids du siège du passager avant fonctionnent normalement, le témoin
s'allume lorsque le contacteur est mis sur ON. L'éclairage s'éteindra après quelques
secondes. Puis le témoin s'illumine ou s'éteint dans les conditions suivantes:
Condition détectée par le
système de classification
de l'occupant du siège du passager avant Témoin de désactivation du
coussin d'air du passager avant Coussins d'air avant et
latéral côté passager avant Système du dispositif
de prétension des
ceintures de sécurité du passager avant
Vide (non occupé) ActivéDésactivéDésactivé
Enfants ou système de
dispositif de sécurité pour
enfants
*1Activé DésactivéDésactivé
Adulte
*2Désactivé PrêtPrêt
*1 : Si un enfant plus grand est installé sur le siège de passager avant, les capteurs peuvent détecter l'enfant comme étant un adulte en fonction du physique de l'enfant.
*2 : Si un adulte plus petit est installé sur le siège de passager avant, les capteurs peuvent détecter la personne comme étant un enfant en fonction du physique de la personne.
Le rideau de sécurité gonflable est prêt à être gonflé, malgré les indications du tableau ci-dessus.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-67
CX-5_8DR3-EC-14A_Edition3 Page79
Monday, June 30 2014 3:19 PM
Form No.8DR3-EC-14A
