Licht MAZDA MODEL CX-5 2016 Handleiding (in Dutch)

Hartelijk dank voor het kiezen van een Mazda. Bij het ontwerp en de constructie van
automobielen geven wij bij Mazda aan de volledige tevredenheid van de klant de hoogste
prioriteit.
Wij raden u aan dit instruktieboekje zorgvuldig door te lezen en de daarin opgenomen
raadgevingen op te volgen zodat u zonder problemen van uw nieuwe Mazda kunt genieten.
Regelmatig onderhoud van uw auto door een deskundige reparateur helpt zowel de
rijwaardigheid als ook de verkoopwaarde ervan te behouden. Een netwerk van officiële
Mazda reparateurs dat over de gehele wereld is verspreid kan u met hun vakbekwame
onderhoudsexpertise van dienst zijn.
Hun speciaal getraind personeel komt het meest in aanmerking om op juiste en
nauwkeurige wijze onderhoud aan uw Mazda te verrichten. Verder worden zij ondersteund
door een uitgebreid assortiment van zeer speciale gereedschappen en apparatuur dat
speciaal voor het uitvoeren van onderhoud aan Mazda auto's ontwikkeld is. Wanneer
onderhoud of reparatie noodzakelijk is, verdient een officiële Mazda reparateur de
voorkeur.
Wij verzekeren u van onze voortdurende belangstelling in uw rijplezier en hopen op uw
volledige tevredenheid.
Mazda Motor Corporation
HIROSHIMA, JAPAN
Belangrijke opmerkingen ten aanzien van dit instruktieboekje
Bewaar dit instruktieboekje in het handschoenenvak als een handige naslag voor een veilig en aangenaam gebruik
van uw Mazda. Wanneer u uw Mazda gaat verkopen, laat dan dit instruktieboekje in de auto achter.
Alle in dit instruktieboekje opgenomen specificaties en beschrijvingen gelden bij het ter perse gaan van dit
boekje. Aangezien Mazda zich voortdurende verbetering ten doel stelt, behouden wij het recht voor te allen tijde
zonder voorafgaande kennisgeving en zonder verdere verplichting wijzigingen in de specificaties aan te brengen.
Wees u er van bewust dat dit instruktieboekje van toepassing is op alle modellen, uitrustingen en opties.
Als gevolg bestaat de mogelijkheid dat u bepaalde verklaringen aantreft voor uitrustingen die niet in uw
wagen geïnstalleerd zijn.
©2015 Mazda Motor Corporation
Aug. 2016 (Druk3)
Voorwoord

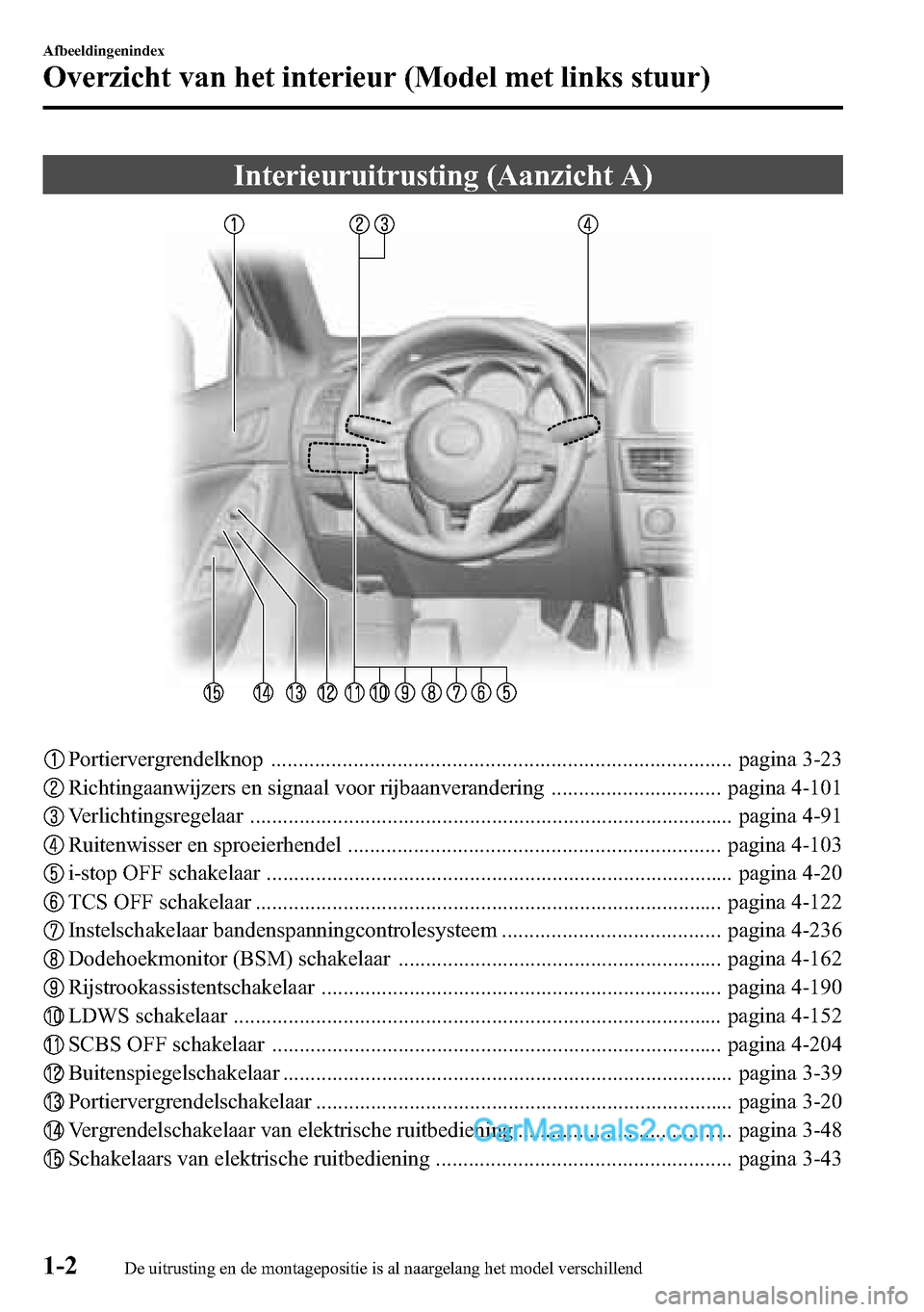

Interieuruitrusting (Aanzicht A)
Portiervergrendelknop .................................................................................... pagina 3-23
Richtingaanwijzers en signaal voor rijbaanverandering ............................... pagina 4-101
Verlichtingsregelaar ........................................................................................ pagina 4-91
Ruitenwisser en sproeierhendel .................................................................... pagina 4-103
i-stop OFF schakelaar ..................................................................................... pagina 4-20
TCS OFF schakelaar ..................................................................................... pagina 4-122
Instelschakelaar bandenspanningcontrolesysteem ........................................ pagina 4-236
Dodehoekmonitor (BSM) schakelaar ........................................................... pagina 4-162
Rijstrookassistentschakelaar ......................................................................... pagina 4-190
LDWS schakelaar ......................................................................................... pagina 4-152
SCBS OFF schakelaar .................................................................................. pagina 4-204
Buitenspiegelschakelaar .................................................................................. pagina 3-39
Portiervergrendelschakelaar ............................................................................ pagina 3-20
Vergrendelschakelaar van elektrische ruitbediening ....................................... pagina 3-48
Schakelaars van elektrische ruitbediening ...................................................... pagina 3-43
1-2
Afbeeldingenindex
De uitrusting en de montagepositie is al naargelang het model verschillend
Overzicht van het interieur (Model met links stuur)

Audiobedieningsschakelaars .......................................................................... pagina 5-73
Instrumentengroep .......................................................................................... pagina 4-24
Kruissnelheidsregelaarschakelaars ....................................................... Seite 4-180, 4-227
Instrumentenpaneelverlichtingknop ............................................................... pagina 4-28
Stoelverwarmingschakelaars ............................................................................ pagina 2-7
Waarschuwingsknipperlichtschakelaar ......................................................... pagina 4-111
Startdrukknop ................................................................................................... pagina 4-2
Ontgrendelhendel ........................................................................................... pagina 3-38
Motorkapontgrendelhendel ............................................................................. pagina 6-26
Afbeeldingenindex
Overzicht van het interieur (Model met links stuur)
1-3De uitrusting en de montagepositie is al naargelang het model verschillend

Interieuruitrusting (Aanzicht A)
Ruitenwisser en sproeierhendel .................................................................... pagina 4-103
Verlichtingsregelaar ........................................................................................ pagina 4-91
Richtingaanwijzers en signaal voor rijbaanverandering ............................... pagina 4-101
Portiervergrendelknop .................................................................................... pagina 3-23
Schakelaars van elektrische ruitbediening ...................................................... pagina 3-43
Vergrendelschakelaar van elektrische ruitbediening ....................................... pagina 3-48
Portiervergrendelschakelaar ............................................................................ pagina 3-20
Buitenspiegelschakelaar .................................................................................. pagina 3-39
Instelschakelaar bandenspanningcontrolesysteem ........................................ pagina 4-236
TCS OFF schakelaar ..................................................................................... pagina 4-122
i-stop OFF schakelaar ..................................................................................... pagina 4-20
LDWS schakelaar ......................................................................................... pagina 4-152
Dodehoekmonitor (BSM) schakelaar ........................................................... pagina 4-162
Rijstrookassistentschakelaar ......................................................................... pagina 4-190
SCBS OFF schakelaar .................................................................................. pagina 4-204
1-6
Afbeeldingenindex
De uitrusting en de montagepositie is al naargelang het model verschillend
Overzicht van het interieur (Model met rechts stuur)

Stoelverwarmingschakelaars ............................................................................ pagina 2-7
Waarschuwingsknipperlichtschakelaar ......................................................... pagina 4-111
Startdrukknop ................................................................................................... pagina 4-2
Audiobedieningsschakelaars .......................................................................... pagina 5-73
Instrumentengroep .......................................................................................... pagina 4-24
Instrumentenpaneelverlichtingknop ............................................................... pagina 4-28
Kruissnelheidsregelaarschakelaar ......................................................... Seite 4-180, 4-227
Motorkapontgrendelhendel ............................................................................. pagina 6-26
Ontgrendelhendel ........................................................................................... pagina 3-38
Afbeeldingenindex
Overzicht van het interieur (Model met rechts stuur)
1-7De uitrusting en de montagepositie is al naargelang het model verschillend

Motorkap ........................................................................................................ pagina 6-26
Voorruitenwisserbladen .................................................................................. pagina 6-40
Schuifdak ........................................................................................................ pagina 3-49
Portieren en sleutels ........................................................................................ pagina 3-15
Afsluitklep van brandstoftankdop .................................................................. pagina 3-36
Wielen en banden ........................................................................................... pagina 6-50
Buitenverlichting ............................................................................................ pagina 6-56
Achterklep ...................................................................................................... pagina 3-25
Kindersloten ................................................................................................... pagina 3-24
Buitenspiegel .................................................................................................. pagina 3-39
Achterruitenwisserblad ................................................................................... pagina 6-42
1-10
Afbeeldingenindex
De uitrusting en de montagepositie is al naargelang het model verschillend
Overzicht van het exterieur

OPMERKING
lHet voorspannersysteem zal
geactiveerd worden bij gematigde of
grotere frontale of bijna-frontale
botsingen of een ernstige zijdelingse
botsing. Bij de meeste kantelingen,
botsingen vanaf de achterzijde zal
het systeem niet geactiveerd worden.
lBij het in werking treden van de
airbags en de voorspanners zal er
enige rook (een niet-toxisch gas)
vrijkomen. Dit duidt echter niet op
brand. Dit gas heeft normaal geen
effect op de inzittenden, echter bij
personen met gevoelige huid is het
mogelijk dat er een lichte
huidirritatie optreedt. Als er restanten
van de activering van de airbag of
van het voorspannersysteem van de
veiligheidsgordels op de huid of in
de ogen terechtkomt, dit zo spoedig
mogelijk met water afspoelen.
Middelste veiligheidsgordel
van achterzitting
Controleer alvorens de heup/
schoudergordel van de middelste
veiligheidsgordel van de achterzitting in
gebruik te nemen of de tong (A) en
ankergesp (B) zijn vastgemaakt.
(A)
(B)
qVastmaken van de veiligheidsgordels
1. Pak de veiligheidsgordeltong (C) vast.
2. Trek de heup/schoudergordel langzaam
uit.
3. Steek de veiligheidsgordeltong (C) in
de veiligheidsgordelgesp (D), totdat u
een klikgeluid hoort.
(A)
(B) (C)
(D)
2-28
Belangrijke veiligheidsuitrusting
Veiligheidsgordelsysteem

Installatie van kinderzitjes
qCategorieën kinderzitjes
OPMERKING
Vraag bij aankoop de fabrikant van het kinderzitje welk type kinderzitje voor uw kind en
voertuig het meest in aanmerking komt.
(Europa en landen die voldoen aan de UNECE 44 bepaling)
Kinderzitjes worden onderverdeeld in de volgende 5 groepen overeenkomstig de UNECE
44 bepaling.
Groep Leeftijd Gewicht
0 Tot 9 maanden oud Minder dan 10 kg
0
Tot 2 jaar oud Minder dan 13 kg
1 8 maanden tot 4 jaar oud 9 kg―18 kg
2 3 tot 7 jaar oud 15 kg―25 kg
3 6 tot 12 jaar oud 22 kg―36 kg
(Overige landen)
Houd u aan de in uw land geldende wettelijke bepalingen betreffende het gebruik van
kinderzitjes.
qSoorten kinderzitjes
(Europa en landen die voldoen aan de
UNECE 44 bepaling)
In dit instruktieboekje worden
verklaringen gegeven voor met
veiligheidsgordels bevestigde kinderzitjes
voor de volgende drie meest gebruikte
soorten kinderzitjes: babyzitje, peuterzitje,
juniorenzitje.
OPMERKING
lDe installatiepositie wordt bepaald
door het type kinderzitje. Lees de
instrukties van de fabrikant en dit
instruktieboekje steeds nauwkeurig.
lAls gevolg van de verschillen in
ontwerp van kinderzitjes, autostoelen
en veiligheidsgordels, zijn niet alle
kinderzitjes geschikt voor gebruik in
alle zitposities. Alvorens een
kinderzitje aan te schaffen dient dit
getest te worden of dit geschikt is
voor de specifieke zitpositie (of
posities) in de auto waar u van plan
bent dit te gebruiken. Als een
voorheen aangeschaft kinderzitje niet
past, is het wellicht nodig een ander
aan te schaffen dat wel past.
2-36
Belangrijke veiligheidsuitrusting
Kinderzitje

WAARSCHUWING
Ruim het airbagsysteem op de juiste wijze op:
Het op ondeskundige wijze opruimen van een airbag of slopen van een auto met
airbags die onder stroom staan, kan uiterst gevaarlijk zijn. Ernstig letsel kan het
gevolg zijn wanneer niet alle veiligheidsmaatregelen in acht worden genomen. Laat
een deskundige reparateur, bij voorkeur een officiële Mazda reparateur het
airbagsysteem veilig opruimen of een auto uitgerust met een airbagsysteem slopen.
OPMERKING
lDe activering van een airbag gaat gepaard met een hard opblaasgeluid en enige
rookontwikkeling. Beide veroorzaken echter geen letsel, alhoewel de weefselstructuur
van de airbags als gevolg van wrijving lichte huidverwondingen kan veroorzaken op
lichaamsdelen die niet door kleding beschermd zijn.
lIn het geval u uw Mazda gaat verkopen, dient u de nieuwe eigenaar te informeren
omtrent de aanwezigheid van de aanvullende beveiligingssystemen en hem/haar aan
te raden zich op de hoogte te stellen van de verband houdende instrukties, zoals
beschreven in het instruktieboekje.
lDit buitengewoon zichtbaar aangebracht label waarschuwt tegen het gebruik van
achterwaarts gerichte kinderzitjes op de voorpassagierszitting.
(Behalve Taiwan) (Taiwan)
(Taiwan, behalve voorpassagierszitting, indien voorzien van het volgende label)
De buitengewoon zichtbaar aangebrachte labels waarschuwen tegen het gebruik van
achterwaarts gerichte kinderzitjes op de zitting die door een airbag wordt beveiligd.
2-54
Belangrijke veiligheidsuitrusting
SRS airbags

OPGELET
lVolg onderstaande instrukties om
beschadiging van de sleutel (zender)
te voorkomen:
lLaat de sleutel niet vallen.lLaat de sleutel niet nat worden.lDe sleutel niet demonteren.lStel de sleutel niet bloot aan hoge
temperaturen op plaatsen zoals
het dashboard of de motorkap,
onder direct zonlicht.
lStel de sleutel niet bloot aan
magnetische velden van enigerlei
aard.
lGeen zware voorwerpen op de
sleutel plaatsen.
lDe sleutel niet in een ultrasonisch
reinigingsapparaat plaatsen.
lGeen magnetische voorwerpen in
de buurt van de sleutel brengen.
Het codenummer van de sleutels is
ingeponst op het plaatje dat aan de
sleutelset bevestigd is; maak dit plaatje los
en bewaar dit op een veilige plaats (niet in
de auto) voor het geval u een nieuwe
sleutel moet bestellen (hulpsleutel).
Noteer ook het codenummer en bewaar
dit op een aparte veilige en handige plaats,
echter niet in de auto.
Indien u uw sleutel (hulpsleutel) heeft
verloren, uw codenummer opzoeken en
een officiële Mazda reparateur
raadplegen.
OPMERKING
lDe bestuurder dient de sleutel bij
zich te dragen om er voor te zorgen
dat het systeem correct werkt.
lHoud steeds een reservesleutel bij de
hand voor het geval er een sleutel
verloren raakt. Raadpleeg in het
geval van verlies van een sleutel zo
spoedig mogelijk een officiële
Mazda reparateur.
Hulpsleutel
Plaatje met
sleutelcodenummer
Zender
Voor gebruik van de hulpsleutel, op de
knop drukken en de sleutel (zender) naar
buiten trekken.
Knop
Alvorens te gaan rijden
Sleutels
3-3
