Licht MAZDA MODEL CX-5 2016 Handleiding (in Dutch)

Signaal Waarschuwings/indikatielampjes Pagina
TCS OFF indikatielampje 4-71
Smart Brake Support remhulpsysteem/stadsverkeer-remassistent
(SBS/SCBS) OFF indikatielampje4-71
Waarschuwingsindikatie van stadsverkeer-remassistent (SCBS) 4-71
i-ELOOP indikatie 4-71
Indikatielampje voor lage motorkoelvloeistoftemperatuur (Blauw) 4-72
Schakelstandindikatie 4-72
Grootlichtindikatielampje 4-73
Richtingaanwijzers/Waarschuwingsknipperlichten indikatielampjes 4-73
Beveiligingssysteemindikatielampje 4-74
Mazda Radar Cruise Control (MRCC) systeem waarschuwingslampje
(Oranje)/indikatielampje (Groen)4-74
Hoofdindikatielampje van kruissnelheidsregelaar (Oranje)/Indikatielampje
voor ingestelde kruissnelheid (Groen)4-75
Keuzemodusindikatie 4-73
Dodehoekmonitor (BSM) OFF indikatie 4-75
Verlichting-aan indikatielampje 4-76
LED koplampwaarschuwingslampje 4-76
Tijdens het rijden
Instrumentengroep en display
4-43

Signaal Waarschuwings/indikatielampjes Pagina
Indikatielampje voor mistvoorlicht 4-76
Indikatielampje voor mistachterlicht 4-76
qType B
Waarschuwings/indikatielampjes zullen verschijnen in de gearceerde gedeelten
Signaal Waarschuwings/indikatielampjes Pagina
Hoofdwaarschuwingslampje 4-47
Remwaarschuwingslampje 4-47
Waarschuwingslampje van anti-blokkeer remsysteem (ABS) 4-48
Indikatielampje elektrische handrem 4-49
Waarschuwingslampje elektrische handrem 4-50
Rempedaalbediening vereist indikatielampje 4-50
Laadsysteemwaarschuwingslampje 4-50
Motoroliewaarschuwingslampje 4-50
4-44
Tijdens het rijden
Instrumentengroep en display

Signaal Waarschuwings/indikatielampjes Pagina
KEY waarschuwingslampje (Rood)/indikatielampje (Groen) 4-64
Koplampregelsysteem (HBC) waarschuwingslampje
(Oranje)/indikatielampje (Groen)4-67
Voorgloei-indikatielampje 4-68
Dieseldeeltjesfilter indikatielampje 4-68
Moersleutelindikatielampje 4-69
Waarschuwingsindikatie voor lage omgevingstemperatuur 4-70
TCS/DSC indikatielampje 4-70
TCS OFF indikatielampje 4-71
Indikatielampje voor lage motorkoelvloeistoftemperatuur (Blauw) 4-72
Schakelstandindikatie 4-72
Grootlichtindikatielampje 4-73
Richtingaanwijzers/Waarschuwingsknipperlichten indikatielampjes 4-73
Beveiligingssysteemindikatielampje 4-74
Hoofdindikatielampje van kruissnelheidsregelaar (Oranje)/Indikatielampje
voor ingestelde kruissnelheid (Groen)4-75
Keuzemodusindikatie 4-73
Dodehoekmonitor (BSM) OFF indikatielampje 4-75
4-46
Tijdens het rijden
Instrumentengroep en display

Signaal Waarschuwings/indikatielampjes Pagina
Verlichting-aan indikatielampje 4-76
LED koplampwaarschuwingslampje 4-76
Indikatielampje voor mistvoorlicht 4-76
Indikatielampje voor mistachterlicht 4-76
qHoofdwaarschuwingslampje
Wanneer het contact op ON wordt gezet,
zal dit waarschuwingslampje gedurende
enkele seconden blijven branden.
Type A
Wordt getoond wanneer melding van de
systeemdefecten vereist is.
Controleer het bericht dat wordt
aangegeven op de display en raadpleeg
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur.
Type B
Het lampje gaat in de volgende gevallen
continu branden. Raadpleeg een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
lEr is een defect in het
accubeheersysteem.
lEr is een defect in de remschakelaar.(SKYACTIV-D 2.2)
lEr is een defect in de hydraulische
regeling van de motor.
lEr is een defect in de distributieketting
van de motor.
lEr is een defect in de voorverwarming.
qRemwaarschuwingslampje
Dit waarschuwingslampje heeft de
volgende functies:
Dit waarschuwingslampje gaat branden
wanneer het contact op ON wordt gezet
en gaat uit wanneer de motor gestart
wordt.
Het lampje gaat in de volgende gevallen
continu branden:
lOnvoldoende remvloeistof
lRemsysteem is defect.
Tijdens het rijden
Instrumentengroep en display
4-47

Als het remwaarschuwingslampje blijft
branden, bestaat de kans dat het
remvloeistofniveau laag is of dat er een
probleem is met het remsysteem. Breng
de auto onmiddellijk op een veilige plaats
tot stilstand en neem contact op met een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
WAARSCHUWING
Niet rijden wanneer het
remwaarschuwingslampje brandt.
Neem contact op met een deskundige
reparateur, bij voorkeur een officiële
Mazda reparateur om de remmen zo
spoedig mogelijk te laten inspecteren:
Rijden terwijl het
remwaarschuwingslampje brandt is
gevaarlijk. Het geeft aan dat de
remmen wellicht totaal niet
functioneren of dat ze op elk moment
volledig buiten bedrijf kunnen raken.
Laat de remmen onmiddellijk
inspecteren indien dit lampje blijft
branden nadat u gecontroleerd heeft
of de handrem volledig ontspannen is.
OPGELET
Ook is het mogelijk dat het effectieve
remvermogen vermindert, zodat u het
rempedaal krachtiger moet intrappen
dan normaal om de auto tot stilstand te
brengen.
qWaarschuwingslampje van anti-
blokkeer remsysteem (ABS)
Het waarschuwingslampje blijft
gedurende enkele seconden branden
wanneer het contact op ON gezet wordt.
Wanneer het ABS waarschuwingslampje
van het ABS systeem tijdens het rijden
blijft branden, geeft dit aan dat de ABS
besturingseenheid een defect in het
systeem vastgesteld heeft. In dat geval zal
het remsysteem op dezelfde wijze werken
als bij een auto zonder ABS.
Als dit gebeurt, dient u zo spoedig
mogelijk een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur te
raadplegen.
OPMERKING
Wanneer de motor met behulp van een
hulpaccu gestart wordt, is het toerental
ongelijkmatig en is het mogelijk dat het
ABS waarschuwingslampje gaat
branden. In dit geval is dit het gevolg
van een nagenoeg uitgeputte accu en
duidt dit niet op een defect in het ABS
systeem.
Laad de accu.
Zie Opladen van de accu op pagina
6-47.
4-48
Tijdens het rijden
Instrumentengroep en display

Type A/Type B
Het indikatielampje/
waarschuwingsindikatie voor defecte
stuurbekrachtiging gaat branden of
knipperen als er een defect is in de
stuurbekrachtiging terwijl de motor draait.
Als het indikatielampje/
waarschuwingsindikatie brandt of
knippert, de auto onmiddellijk op een
veilige plaats parkeren en de motor
stopzetten.
Als het indikatielampje/
waarschuwingsindikatie ook als de motor
daarna opnieuw gestart wordt niet uitgaat,
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur
raadplegen.
OPMERKING
lAls het indikatielampje/
waarschuwingsindikatie brandt of
knippert, zal de stuurbekrachtiging
niet normaal functioneren. In dat
geval kan het stuurwiel alsnog
gedraaid worden, echter het sturen
gaat dan zwaarder dan normaal en
het is mogelijk dat het stuurwiel
tijdens het draaien trilt.
lAls tijdens stilstand of uiterst
langzaam rijden het stuurwiel bij
herhaling naar links en naar rechts
gedraaid wordt, is het mogelijk dat
de defectbeveiliging van het
stuurbekrachtigingssysteem in
werking treedt waardoor het sturen
zwaarder wordt. Dit duidt echter niet
op een probleem. Parkeer in dit geval
de auto op een veilige plaats en
wacht enkele minuten totdat het
systeem weer normaal werkt.
qWaarschuwingslampje voor
systeem van airbag/voorspanners
van voorste veiligheidsgordels
Indien het systeem van airbag/
voorspanners van de voorste
veiligheidsgordels in orde is, gaat het
waarschuwingslampje branden wanneer
het contact op ON gezet wordt of nadat de
motor is gestart. Het
waarschuwingslampje wordt na een
bepaalde periode van tijd uitgeschakeld.
Een defect in het systeem wordt
aangeduid als het waarschuwingslampje
constant knippert, constant brandt of
helemaal niet brandt wanneer het contact
op ON gezet wordt. Bij elk van deze
gevallen dient u zo spoedig mogelijk een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur te raadplegen.
Het systeem zal dan wellicht in het geval
van een aanrijding niet in werking treden.
4-58
Tijdens het rijden
Instrumentengroep en display

De zoemtoon stopt niet totdat de
veiligheidsgordel wordt aangegespt of een
bepaalde tijd is verstreken, ook niet als de
rijsnelheid afneemt tot minder dan 20
km/h.
OPMERKING
lAls de veiligheidsgordel van de
bestuurder of de voorpassagier niet
aangegespt wordt nadat de zoemtoon
gestopt is (waarschuwingslampje
blijft branden) en de rijsnelheid
hoger is dan 20 km/h, gaat het
waarschuwingslampje knipperen en
wordt de zoemtoon opnieuw
geactiveerd.
lDoor het plaatsen van zware
voorwerpen op de
voorpassagierszitting kan de
veiligheidsgordelwaarschuwingsfunctie
van de voorpassagierszitting
geactiveerd worden, afhankelijk van
het gewicht van het voorwerp.
lGeen extra zitkussen op de
voorpassagierszitting plaatsen en
gebruiken om er voor te zorgen dat
de voorpassagiergewichtsensor juist
kan functioneren. De kans bestaat dat
de sensor niet goed functioneert
omdat het extra zitkussen de werking
van de sensor zou kunnen hinderen.
lWanneer een klein kind op de
voorpassagierszitting zit, is het
mogelijk dat het
waarschuwingslampje niet werkt.
Achterzittingí
Als de veiligheidsgordels van de
achterzitting niet zijn vastgemaakt en het
contact op ON staat, worden de
bestuurder en de passagier op de hoogte
gesteld door de waarschuwingslampjes.
Airconditioning
Volautomatisch
type
Handbediend
type
De waarschuwingslampjes branden in
twee kleuren. Wanneer de
veiligheidsgordel niet is vastgemaakt, is
de verlichting van het
waarschuwingslampje rood. Wanneer de
veiligheidsgordel is vastgemaakt, is de
verlichting groen. De
waarschuwingslampjes werken ook als er
zich geen passagier op de achterzitting
bevindt. De waarschuwingszoemer klinkt
enkel als een veiligheidsgordel wordt
losgemaakt nadat deze is vastgemaakt.
OPMERKING
Als de veiligheidsgordels van de
achterzitting niet vastgemaakt worden
binnen een bepaalde tijd nadat de motor
is gestart, gaan alle
waarschuwingslampjes uit.
4-60
Tijdens het rijden
íBepaalde modellen.
Instrumentengroep en display

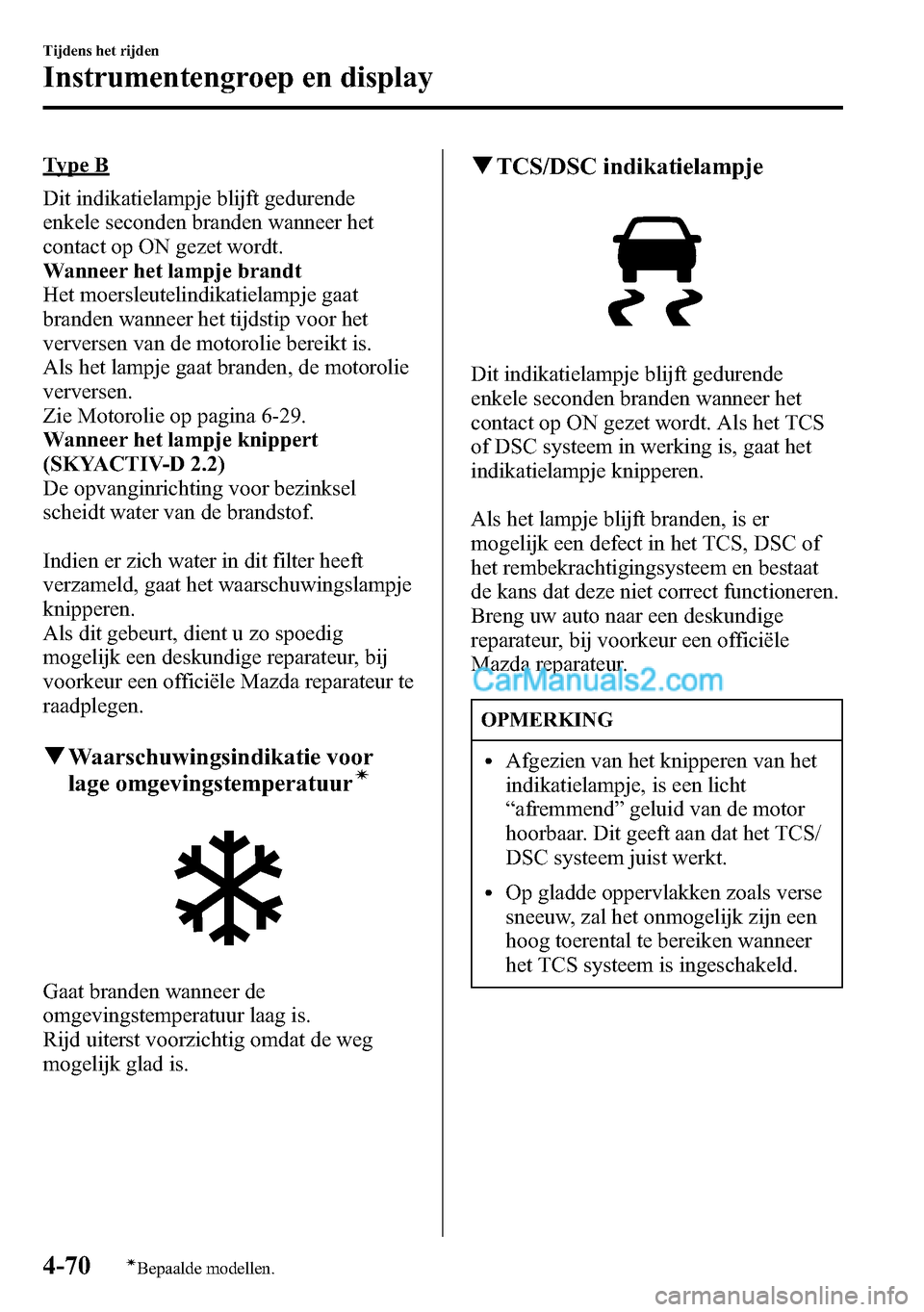

Type B
Dit indikatielampje blijft gedurende
enkele seconden branden wanneer het
contact op ON gezet wordt.
Wanneer het lampje brandt
Het moersleutelindikatielampje gaat
branden wanneer het tijdstip voor het
verversen van de motorolie bereikt is.
Als het lampje gaat branden, de motorolie
verversen.
Zie Motorolie op pagina 6-29.
Wanneer het lampje knippert
(SKYACTIV-D 2.2)
De opvanginrichting voor bezinksel
scheidt water van de brandstof.
Indien er zich water in dit filter heeft
verzameld, gaat het waarschuwingslampje
knipperen.
Als dit gebeurt, dient u zo spoedig
mogelijk een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur te
raadplegen.
qWaarschuwingsindikatie voor
lage omgevingstemperatuurí
Gaat branden wanneer de
omgevingstemperatuur laag is.
Rijd uiterst voorzichtig omdat de weg
mogelijk glad is.
qTCS/DSC indikatielampje
Dit indikatielampje blijft gedurende
enkele seconden branden wanneer het
contact op ON gezet wordt. Als het TCS
of DSC systeem in werking is, gaat het
indikatielampje knipperen.
Als het lampje blijft branden, is er
mogelijk een defect in het TCS, DSC of
het rembekrachtigingsysteem en bestaat
de kans dat deze niet correct functioneren.
Breng uw auto naar een deskundige
reparateur, bij voorkeur een officiële
Mazda reparateur.
OPMERKING
lAfgezien van het knipperen van het
indikatielampje, is een licht
“afremmend”geluid van de motor
hoorbaar. Dit geeft aan dat het TCS/
DSC systeem juist werkt.
lOp gladde oppervlakken zoals verse
sneeuw, zal het onmogelijk zijn een
hoog toerental te bereiken wanneer
het TCS systeem is ingeschakeld.
4-70
Tijdens het rijden
íBepaalde modellen.
Instrumentengroep en display

qKeuzemodusindikatieí
Wanneer de sportstand wordt
geselecteerd, gaat de keuzemodusindikatie
in de instrumentengroep branden.
OPMERKING
Als de modus niet overgeschakeld kan
worden naar de drive-stand, gaat de
keuzemodusindikatie knipperen om de
bestuurder te attenderen.
qGrootlichtindikatielampje
Dit lampje geeft een van beide volgende
functies aan:
lHet grootlicht van de koplampen is
ingeschakeld.
lDe richtingaanwijzerhendel staat in de
lichtsignaal-stand.
qRichtingaanwijzers/
Waarschuwingsknipperlichten
indikatielampjes
Bij het inschakelen van de
richtingaanwijzerlampen, gaat het linker
of rechter
richtingaanwijzerindikatielampje
knipperen om aan te geven welke
richtingaanwijzerlamp ingeschakeld is
(pagina 4-101).
Bij het inschakelen van de
waarschuwingsknipperlichtengaan beide
richtingaanwijzerindikatielampjes
knipperen (pagina 4-111).
Als een indikatielampje abnormaal gaat
knipperen, bestaat de kans dat één van de
richtingaanwijzergloeilampen is
doorgebrand. Raadpleeg een deskundige
reparateur, bij voorkeur een officiële
Mazda reparateur.
Tijdens het rijden
Instrumentengroep en display
4-73íBepaalde modellen.

qHoofdindikatielampje van
kruissnelheidsregelaar (Oranje)/
Indikatielampje voor ingestelde
kruissnelheid (Groen)
í
Dit indikatielampje heeft twee kleuren.
Hoofdindikatielampje van
kruissnelheidsregelaar (Oranje)
Het indikatielampje gaat oranje branden
wanneer de kruissnelheidsregelaar
geactiveerd is.
Indikatielampje voor ingestelde
kruissnelheid (Groen)
Het indikatielampje licht groen op
wanneer een kruissnelheid is ingesteld.
qDodehoekmonitor (BSM) OFF
indikatie/indikatielampjeí
Type A
De dodehoekmonitor (BSM) OFF
indikatie gaat branden wanneer de
dodehoekmonitor (BSM) schakelaar
wordt ingedrukt om de systemen van
dodehoekmonitor (BSM) en
achteruitrijwaarschuwing (RCTA) uit te
schakelen.
Als de indikatie na bediening van de
dodehoekmonitor (BSM) schakelaar blijft
verschijnen, duidt dit op een probleem in
het systeem. Laat uw auto bij een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur controleren.
Type B
Wanneer het contact op ON wordt gezet,
gaat dit indikatielampje gedurende enkele
seconden branden.
Het dodehoekmonitor (BSM) OFF
indikatielampje gaat branden wanneer de
dodehoekmonitor (BSM) schakelaar
wordt ingedrukt om de systemen van
dodehoekmonitor (BSM) en
achteruitrijwaarschuwing (RCTA) uit te
schakelen.
De volgende gevallen kunnen duiden op
een storing in het systeem. Laat uw auto
bij een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur
controleren.
lHet lampje gaat niet branden wanneer
het contact op ON wordt gezet.
Tijdens het rijden
Instrumentengroep en display
4-75íBepaalde modellen.
