MAZDA MODEL CX-5 2016 Manuel du propriétaire (in French)

Black plate (101,1)

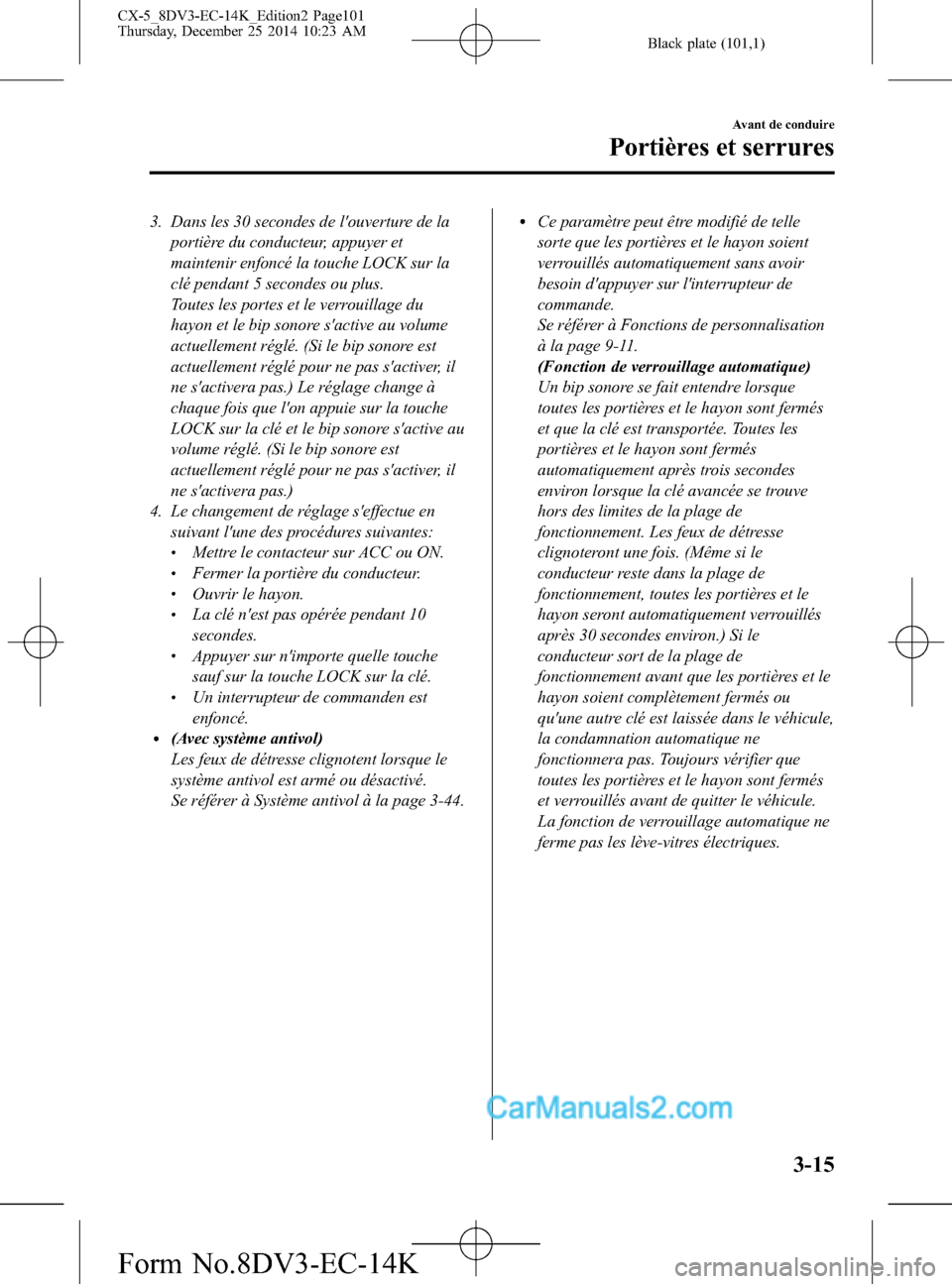

3. Dans les 30 secondes de l'ouverture de la
portière du conducteur, appuyer et
maintenir enfoncé la touche LOCK sur la
clé pendant 5 secondes ou plus.
Toutes les portes et le verrouillage du
hayon et le bip sonore s'active au volume
actuellement réglé. (Si le bip sonore est
actuellement réglé pour ne pas s'activer, il
ne s'activera pas.) Le réglage change à
chaque fois que l'on appuie sur la touche
LOCK sur la clé et le bip sonore s'active au
volume réglé. (Si le bip sonore est
actuellement réglé pour ne pas s'activer, il
ne s'activera pas.)
4. Le changement de réglage s'effectue en
suivant l'une des procédures suivantes:
lMettre le contacteur sur ACC ou ON.lFermer la portière du conducteur.lOuvrir le hayon.lLa clé n'est pas opérée pendant 10
secondes.
lAppuyer sur n'importe quelle touche
sauf sur la touche LOCK sur la clé.
lUn interrupteur de commanden est
enfoncé.
l(Avec système antivol)
Les feux de détresse clignotent lorsque le
système antivol est armé ou désactivé.
Se référer à Système antivol à la page 3-44.
lCe paramètre peut être modifié de telle
sorte que les portières et le hayon soient
verrouillés automatiquement sans avoir
besoin d'appuyer sur l'interrupteur de
commande.
Se référer à Fonctions de personnalisation
à la page 9-11.
(Fonction de verrouillage automatique)
Un bip sonore se fait entendre lorsque
toutes les portières et le hayon sont fermés
et que la clé est transportée. Toutes les
portières et le hayon sont fermés
automatiquement après trois secondes
environ lorsque la clé avancée se trouve
hors des limites de la plage de
fonctionnement. Les feux de détresse
clignoteront une fois. (Même si le
conducteur reste dans la plage de
fonctionnement, toutes les portières et le
hayon seront automatiquement verrouillés
après 30 secondes environ.) Si le
conducteur sort de la plage de
fonctionnement avant que les portières et le
hayon soient complètement fermés ou
qu'une autre clé est laissée dans le véhicule,
la condamnation automatique ne
fonctionnera pas. Toujours vérifier que
toutes les portières et le hayon sont fermés
et verrouillés avant de quitter le véhicule.
La fonction de verrouillage automatique ne
ferme pas les lève-vitres électriques.
Avant de conduire
Portières et serrures
3-15
CX-5_8DV3-EC-14K_Edition2 Page101
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (102,1)

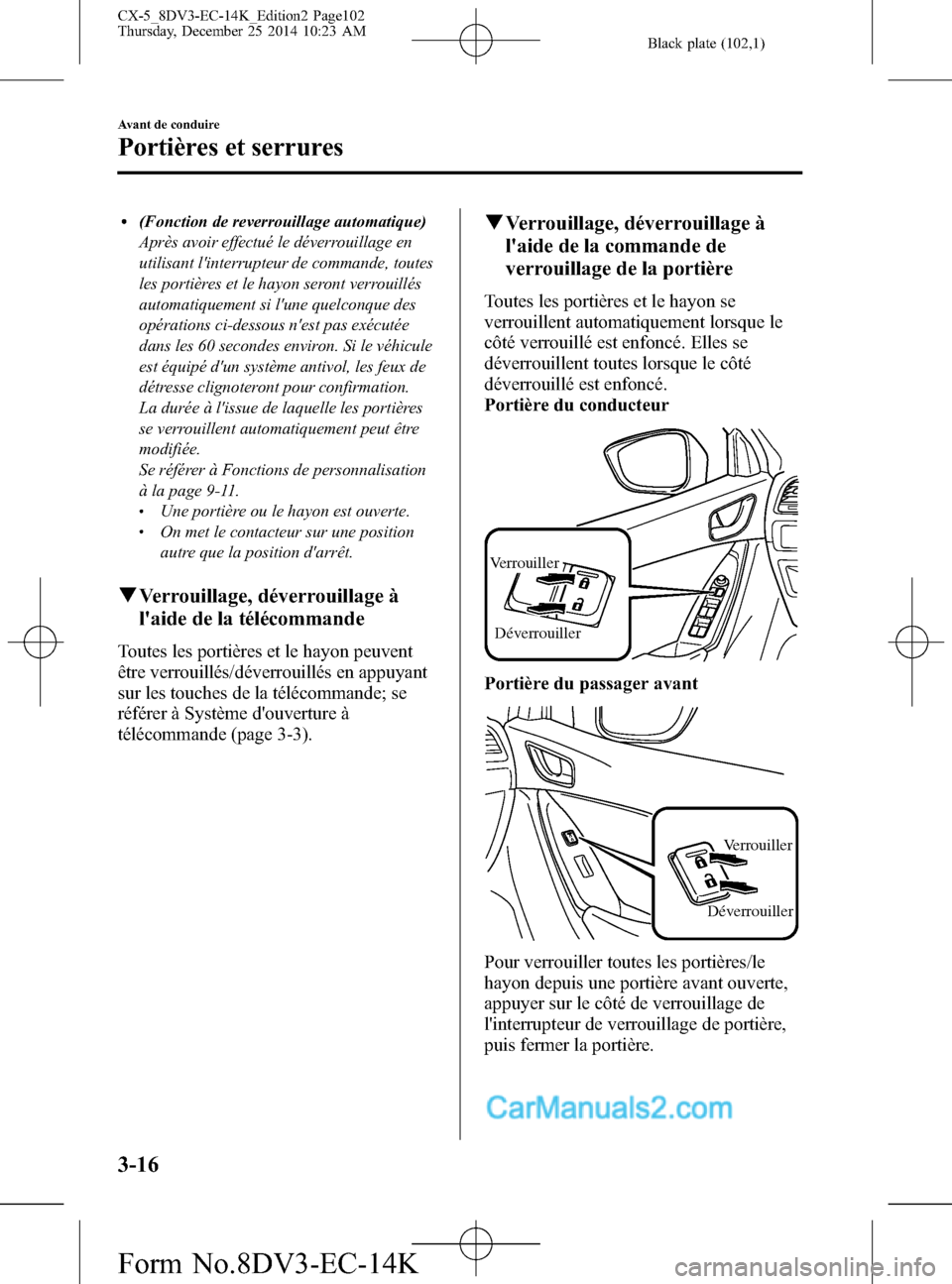

l(Fonction de reverrouillage automatique)
Après avoir effectué le déverrouillage en
utilisant l'interrupteur de commande, toutes
les portières et le hayon seront verrouillés
automatiquement si l'une quelconque des
opérations ci-dessous n'est pas exécutée
dans les 60 secondes environ. Si le véhicule
est équipé d'un système antivol, les feux de
détresse clignoteront pour confirmation.
La durée à l'issue de laquelle les portières
se verrouillent automatiquement peut être
modifiée.
Se référer à Fonctions de personnalisation
à la page 9-11.
lUne portière ou le hayon est ouverte.lOn met le contacteur sur une position
autre que la position d'arrêt.
qVerrouillage, déverrouillage à
l'aide de la télécommande
Toutes les portières et le hayon peuvent
être verrouillés/déverrouillés en appuyant
sur les touches de la télécommande; se
référer à Système d'ouverture à
télécommande (page 3-3).
qVerrouillage, déverrouillage à
l'aide de la commande de
verrouillage de la portière
Toutes les portières et le hayon se
verrouillent automatiquement lorsque le
côté verrouillé est enfoncé. Elles se
déverrouillent toutes lorsque le côté
déverrouillé est enfoncé.
Portière du conducteur
Déverrouiller
Verrouiller
Portière du passager avant
Déverrouiller Verrouiller
Pour verrouiller toutes les portières/le
hayon depuis une portière avant ouverte,
appuyer sur le côté de verrouillage de
l'interrupteur de verrouillage de portière,
puis fermer la portière.
3-16
Avant de conduire
Portières et serrures
CX-5_8DV3-EC-14K_Edition2 Page102
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (103,1)
REMARQUE
En verrouillant les portières de cette manière,
faire attention de ne pas laisser la clé dans le
véhicule.
qFonction de verrouillage/
déverrouillage automatique
PRUDENCE
Ne pas tirer la poignée intérieure d'une
portière avant:
Il est dangereux de tirer la poignée
intérieure d'une portière avant
pendant que le véhicule se déplace.
Des passagers risquent de tomber du
véhicule si une portière avant s'ouvre
accidentellement, et de subir des
blessures graves ou mortelles.
lLorsque la vitesse du véhicule dépasse
20 km/h (12 mi/h), toutes les portières
et le hayon se verrouillent
automatiquement.
lLorsque le contacteur est sur la
position d'arrêt, toutes les portières et le
hayon sont déverrouillés
automatiquement.
Il est aussi possible de désactiver ces
fonctions de manière qu'elles ne
s'enclenchent pas.Changement du réglage de la fonction
de verrouillage/déverrouillage
automatique à l'aide de l'interrupteur
de verrouillage de la portière
Les portières et le hayon peuvent être
réglés de manière à se verrouiller ou se
déverrouiller automatiquement en
sélectionnant l'une quelconque des
fonctions figurant dans le tableau ci-
dessous et en utilisant l'interrupteur de
verrouillage de la portière du conducteur
dans le panneau de portière intérieur pour
effectuer le changement, comme indiqué
dans la procédure suivante.
Il est possible de changer les réglages en
procédant comme suit.
REMARQUE
lLa fonction numéro 3 est le réglage usine
pour votre véhicule.
lIl n'y a que six réglages de verrouillage/
déverrouillage automatique au total sont
utilisables pour les véhicules à boîte de
vitesses automatique, et trois pour les
véhicules à boîte de vitesses manuelle.
Veiller à appuyer sur le côté déverrouillage
de l'interrupteur de verrouillage de la
portière du conducteur le nombre correct
de fois, selon le numéro de fonction
sélectionné. Si l'on appuie par erreur sept
fois sur l'interrupteur pour un véhicule à
boîte de vitesses automatique, ou quatre
fois pour un véhicule à boîte de vitesses
manuelle, la procédure sera invalidée. Si
ceci se produit, recommencer la procédure
depuis le début.
Avant de conduire
Portières et serrures
3-17
CX-5_8DV3-EC-14K_Edition2 Page103
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (104,1)

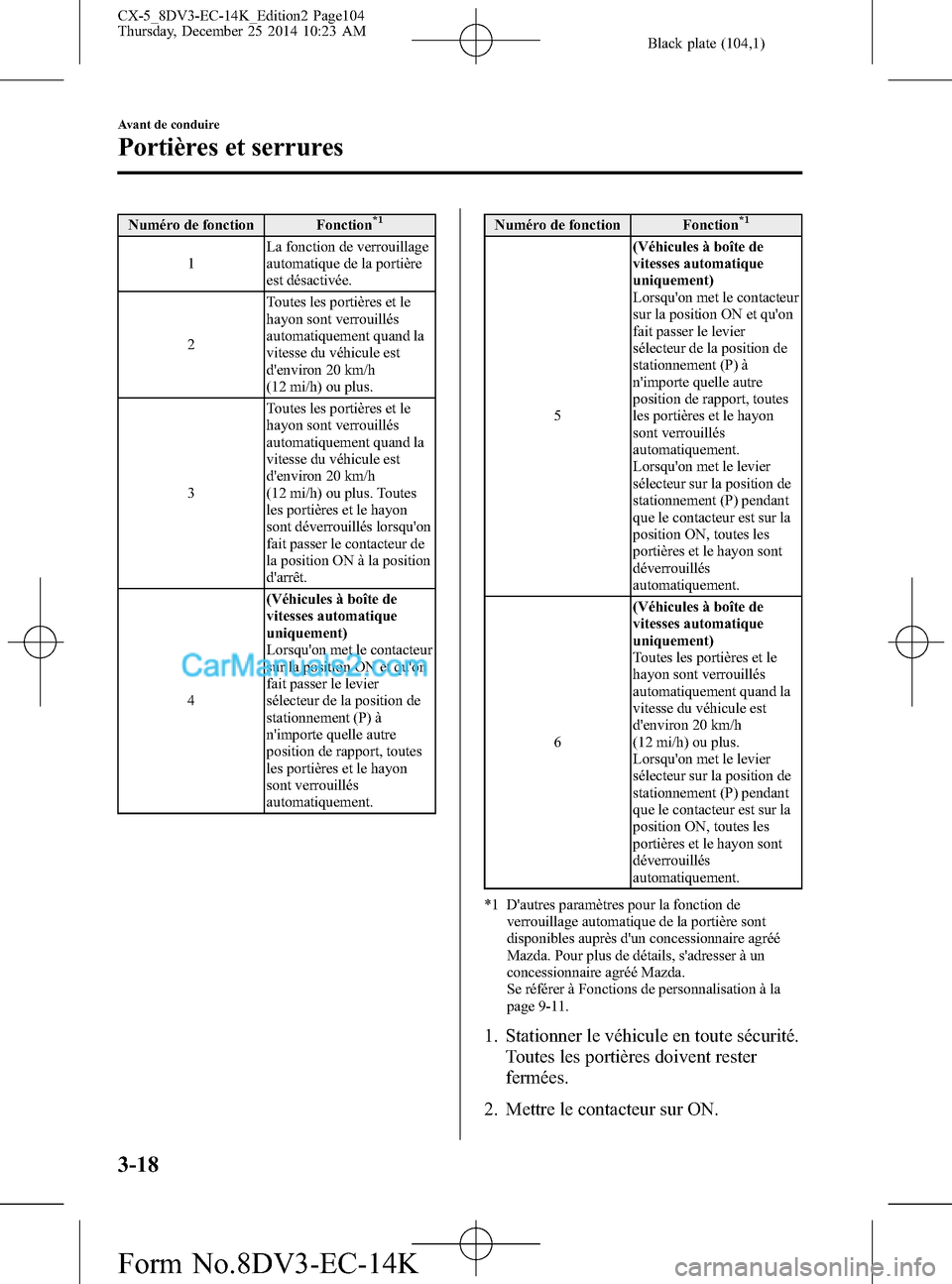

Numéro de fonction Fonction*1
1La fonction de verrouillage
automatique de la portière
est désactivée.
2Toutes les portières et le
hayon sont verrouillés
automatiquement quand la
vitesse du véhicule est
d'environ 20 km/h
(12 mi/h) ou plus.
3Toutes les portières et le
hayon sont verrouillés
automatiquement quand la
vitesse du véhicule est
d'environ 20 km/h
(12 mi/h) ou plus. Toutes
les portières et le hayon
sont déverrouillés lorsqu'on
fait passer le contacteur de
la position ON à la position
d'arrêt.
4(Véhicules à boîte de
vitesses automatique
uniquement)
Lorsqu'on met le contacteur
sur la position ON et qu'on
fait passer le levier
sélecteur de la position de
stationnement (P) à
n'importe quelle autre
position de rapport, toutes
les portières et le hayon
sont verrouillés
automatiquement.Numéro de fonction Fonction
*1
5(Véhicules à boîte de
vitesses automatique
uniquement)
Lorsqu'on met le contacteur
sur la position ON et qu'on
fait passer le levier
sélecteur de la position de
stationnement (P) à
n'importe quelle autre
position de rapport, toutes
les portières et le hayon
sont verrouillés
automatiquement.
Lorsqu'on met le levier
sélecteur sur la position de
stationnement (P) pendant
que le contacteur est sur la
position ON, toutes les
portières et le hayon sont
déverrouillés
automatiquement.
6(Véhicules à boîte de
vitesses automatique
uniquement)
Toutes les portières et le
hayon sont verrouillés
automatiquement quand la
vitesse du véhicule est
d'environ 20 km/h
(12 mi/h) ou plus.
Lorsqu'on met le levier
sélecteur sur la position de
stationnement (P) pendant
que le contacteur est sur la
position ON, toutes les
portières et le hayon sont
déverrouillés
automatiquement.
*1 D'autres paramètres pour la fonction de
verrouillage automatique de la portière sont
disponibles auprès d'un concessionnaire agréé
Mazda. Pour plus de détails, s'adresser à un
concessionnaire agréé Mazda.
Se référer à Fonctions de personnalisation à la
page 9-11.
1. Stationner le véhicule en toute sécurité.
Toutes les portières doivent rester
fermées.
2. Mettre le contacteur sur ON.
3-18
Avant de conduire
Portières et serrures
CX-5_8DV3-EC-14K_Edition2 Page104
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (105,1)

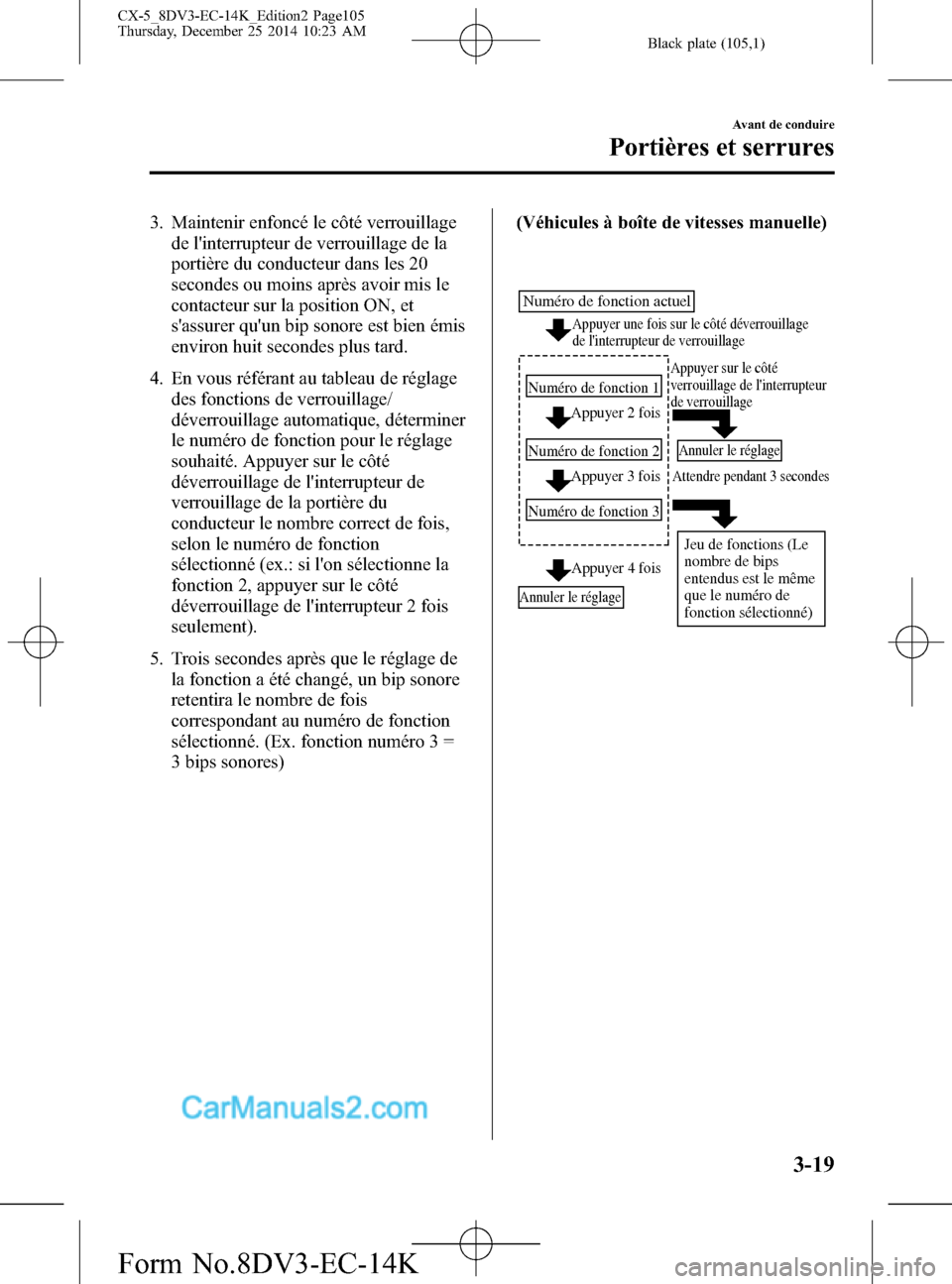

3. Maintenir enfoncé le côté verrouillage
de l'interrupteur de verrouillage de la
portière du conducteur dans les 20
secondes ou moins après avoir mis le
contacteur sur la position ON, et
s'assurer qu'un bip sonore est bien émis
environ huit secondes plus tard.
4. En vous référant au tableau de réglage
des fonctions de verrouillage/
déverrouillage automatique, déterminer
le numéro de fonction pour le réglage
souhaité. Appuyer sur le côté
déverrouillage de l'interrupteur de
verrouillage de la portière du
conducteur le nombre correct de fois,
selon le numéro de fonction
sélectionné (ex.: si l'on sélectionne la
fonction 2, appuyer sur le côté
déverrouillage de l'interrupteur 2 fois
seulement).
5. Trois secondes après que le réglage de
la fonction a été changé, un bip sonore
retentira le nombre de fois
correspondant au numéro de fonction
sélectionné. (Ex. fonction numéro 3 =
3 bips sonores)(Véhicules à boîte de vitesses manuelle)
Appuyer 2 fois
Appuyer 3 fois
Numéro de fonction actuel
Numéro de fonction 1
Numéro de fonction 2
Numéro de fonction 3
Appuyer 4 fois
Appuyer une fois sur le côté déverrouillage
de l'interrupteur de verrouillage
Annuler le réglageAnnuler le réglage
Jeu de fonctions (Le
nombre de bips
entendus est le même
que le numéro de
fonction sélectionné)
Appuyer sur le côté
verrouillage de l'interrupteur
de verrouillage
Attendre pendant 3 secondes
Avant de conduire
Portières et serrures
3-19
CX-5_8DV3-EC-14K_Edition2 Page105
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (106,1)

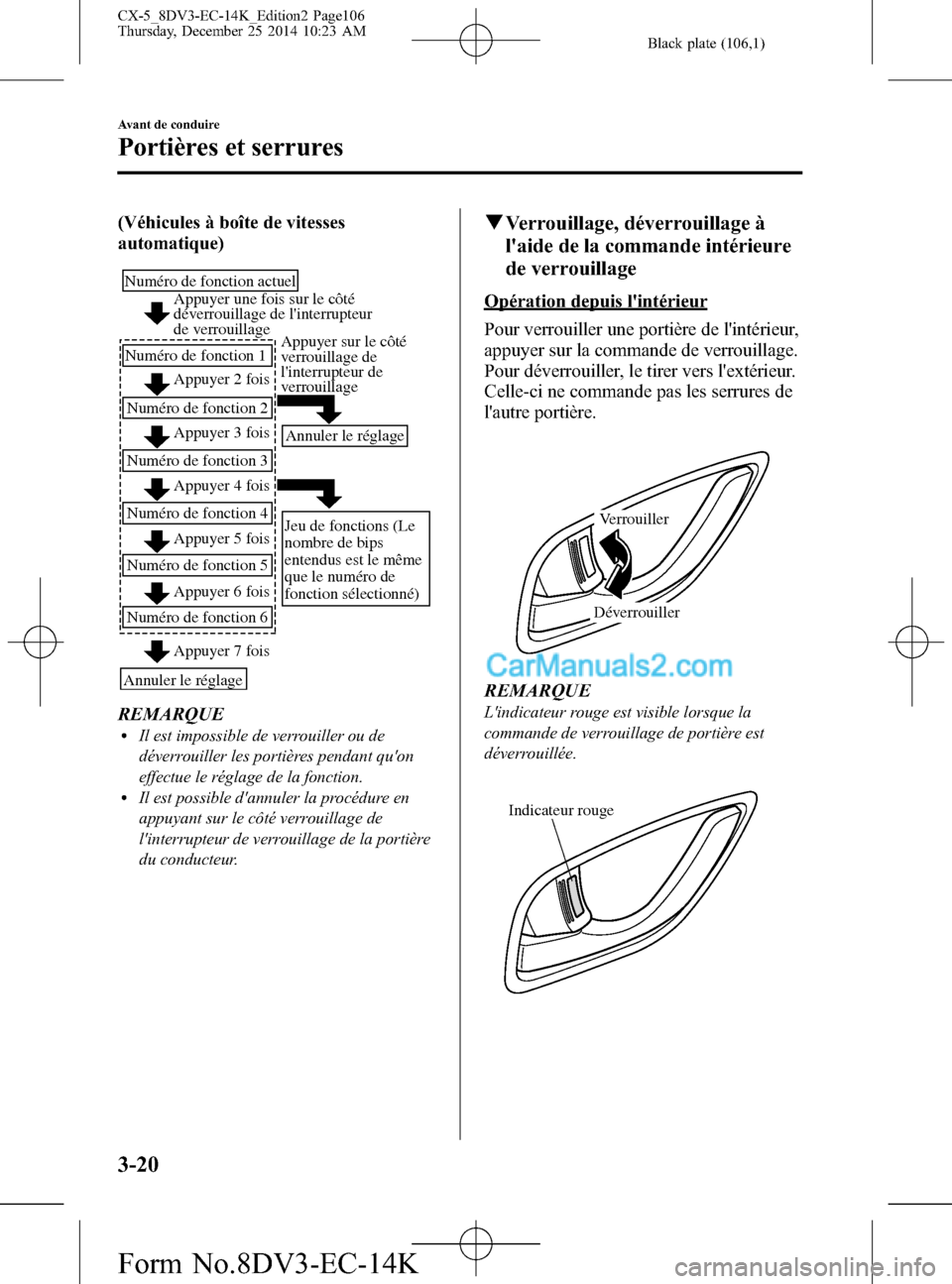

(Véhicules à boîte de vitesses
automatique)
Appuyer une fois sur le côté
déverrouillage de l'interrupteur
de verrouillage
Appuyer 2 fois
Appuyer 3 fois Numéro de fonction actuel
Numéro de fonction 1
Numéro de fonction 2
Appuyer 4 fois Numéro de fonction 3
Appuyer 5 fois Numéro de fonction 4
Appuyer 7 fois Numéro de fonction 5
Appuyer 6 fois
Numéro de fonction 6
Annuler le réglageAnnuler le réglage
Jeu de fonctions (Le
nombre de bips
entendus est le même
que le numéro de
fonction sélectionné) Appuyer sur le côté
verrouillage de
l'interrupteur de
verrouillage
REMARQUElIl est impossible de verrouiller ou de
déverrouiller les portières pendant qu'on
effectue le réglage de la fonction.
lIl est possible d'annuler la procédure en
appuyant sur le côté verrouillage de
l'interrupteur de verrouillage de la portière
du conducteur.
qVerrouillage, déverrouillage à
l'aide de la commande intérieure
de verrouillage
Opération depuis l'intérieur
Pour verrouiller une portière de l'intérieur,
appuyer sur la commande de verrouillage.
Pour déverrouiller, le tirer vers l'extérieur.
Celle-ci ne commande pas les serrures de
l'autre portière.
Déverrouiller
Verrouiller
REMARQUE
L'indicateur rouge est visible lorsque la
commande de verrouillage de portière est
déverrouillée.
Indicateur rouge
3-20
Avant de conduire
Portières et serrures
CX-5_8DV3-EC-14K_Edition2 Page106
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (107,1)

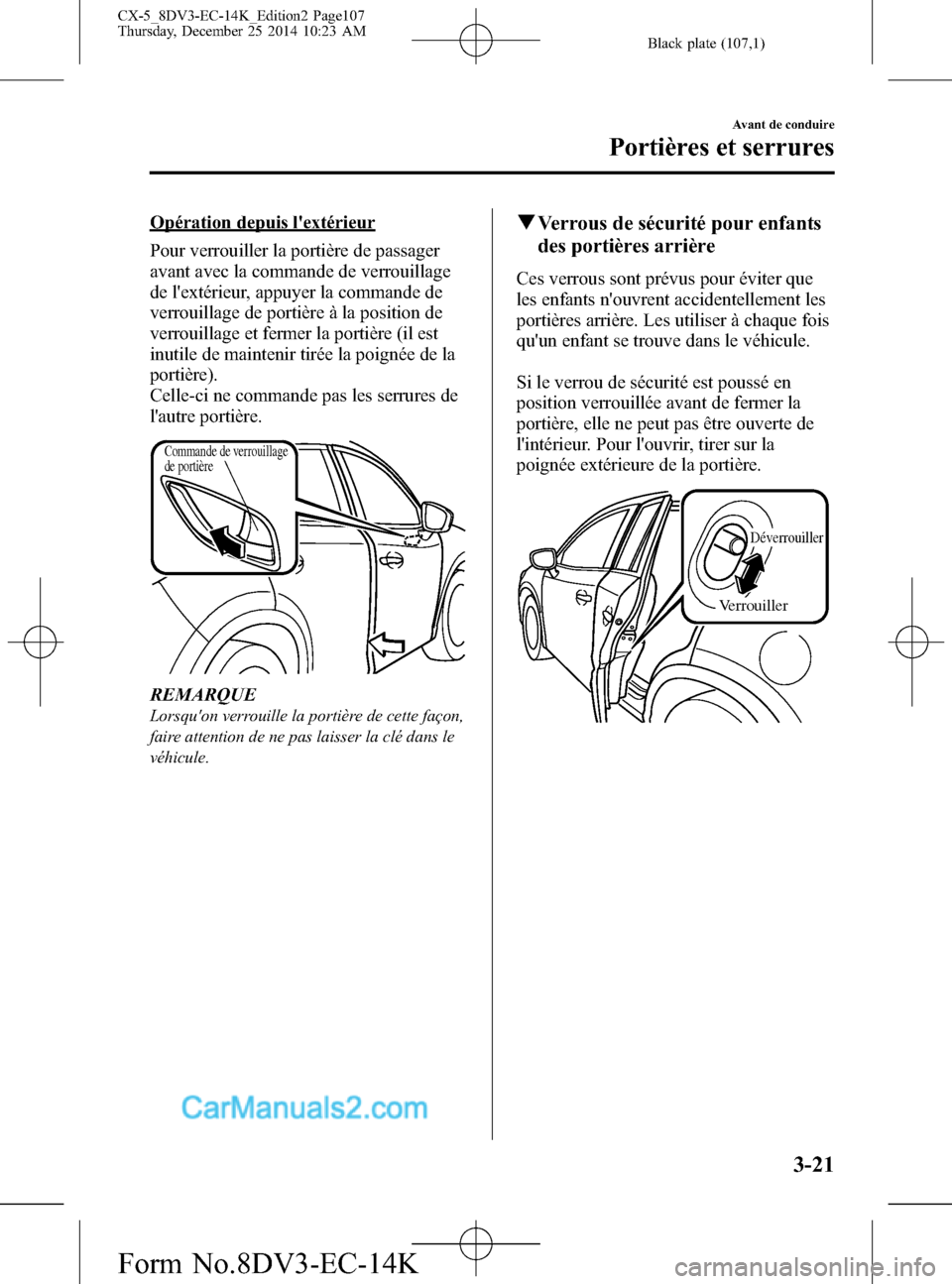

Opération depuis l'extérieur
Pour verrouiller la portière de passager
avant avec la commande de verrouillage
de l'extérieur, appuyer la commande de
verrouillage de portière à la position de
verrouillage et fermer la portière (il est
inutile de maintenir tirée la poignée de la
portière).
Celle-ci ne commande pas les serrures de
l'autre portière.
Commande de verrouillage
de portière
REMARQUE
Lorsqu'on verrouille la portière de cette façon,
faire attention de ne pas laisser la clé dans le
véhicule.
qVerrous de sécurité pour enfants
des portières arrière
Ces verrous sont prévus pour éviter que
les enfants n'ouvrent accidentellement les
portières arrière. Les utiliser à chaque fois
qu'un enfant se trouve dans le véhicule.
Si le verrou de sécurité est poussé en
position verrouillée avant de fermer la
portière, elle ne peut pas être ouverte de
l'intérieur. Pour l'ouvrir, tirer sur la
poignée extérieure de la portière.
Verrouiller
Déverrouiller
Avant de conduire
Portières et serrures
3-21
CX-5_8DV3-EC-14K_Edition2 Page107
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (108,1)

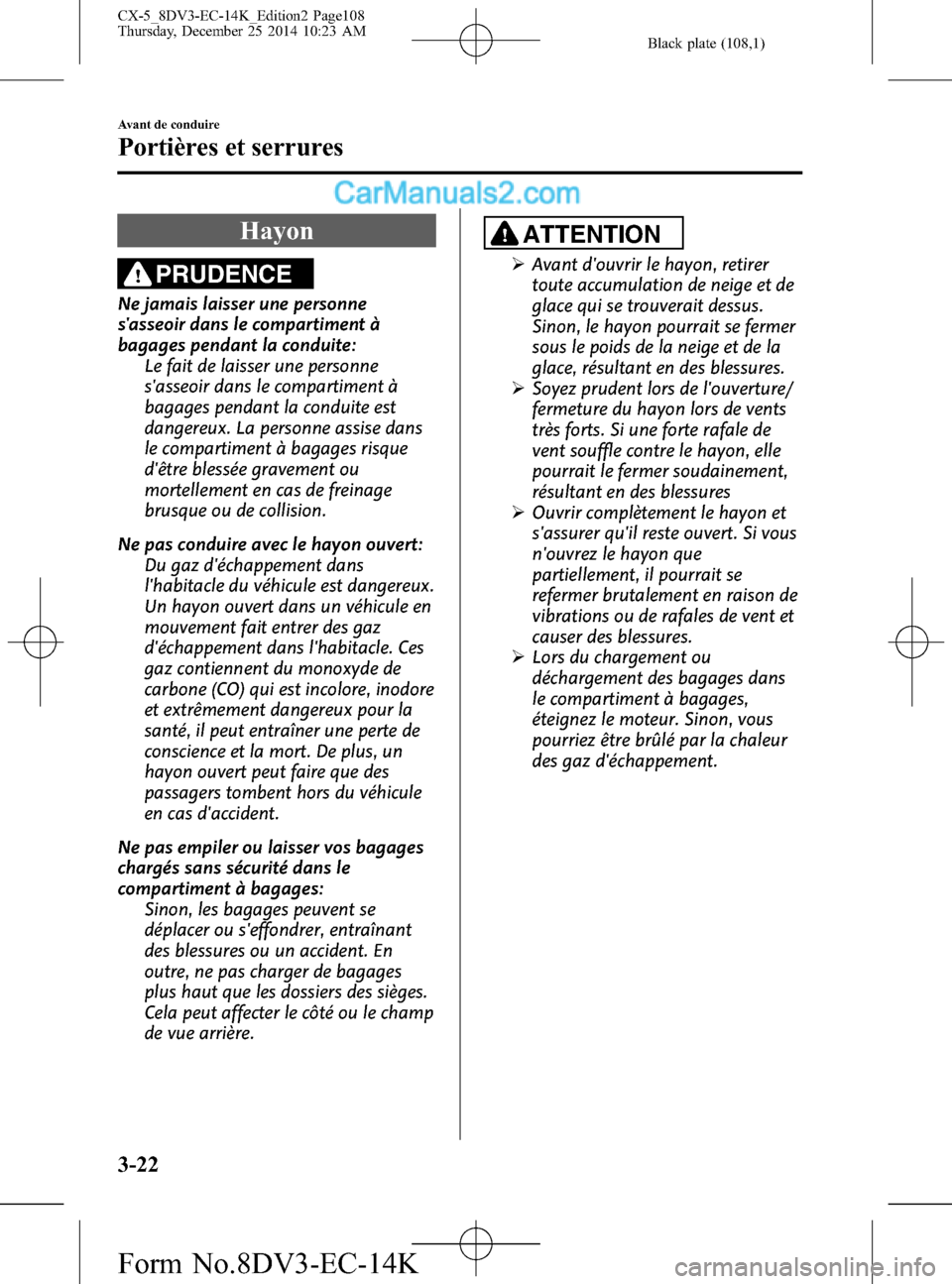

Hayon
PRUDENCE
Ne jamais laisser une personne
s'asseoir dans le compartiment à
bagages pendant la conduite:
Le fait de laisser une personne
s'asseoir dans le compartiment à
bagages pendant la conduite est
dangereux. La personne assise dans
le compartiment à bagages risque
d'être blessée gravement ou
mortellement en cas de freinage
brusque ou de collision.
Ne pas conduire avec le hayon ouvert:
Du gaz d'échappement dans
l'habitacle du véhicule est dangereux.
Un hayon ouvert dans un véhicule en
mouvement fait entrer des gaz
d'échappement dans l'habitacle. Ces
gaz contiennent du monoxyde de
carbone (CO) qui est incolore, inodore
et extrêmement dangereux pour la
santé, il peut entraîner une perte de
conscience et la mort. De plus, un
hayon ouvert peut faire que des
passagers tombent hors du véhicule
en cas d'accident.
Ne pas empiler ou laisser vos bagages
chargés sans sécurité dans le
compartiment à bagages:
Sinon, les bagages peuvent se
déplacer ou s'effondrer, entraînant
des blessures ou un accident. En
outre, ne pas charger de bagages
plus haut que les dossiers des sièges.
Cela peut affecter le côté ou le champ
de vue arrière.
ATTENTION
ØAvant d'ouvrir le hayon, retirer
toute accumulation de neige et de
glace qui se trouverait dessus.
Sinon, le hayon pourrait se fermer
sous le poids de la neige et de la
glace, résultant en des blessures.
ØSoyez prudent lors de l'ouverture/
fermeture du hayon lors de vents
très forts. Si une forte rafale de
vent souffle contre le hayon, elle
pourrait le fermer soudainement,
résultant en des blessures
ØOuvrir complètement le hayon et
s'assurer qu'il reste ouvert. Si vous
n'ouvrez le hayon que
partiellement, il pourrait se
refermer brutalement en raison de
vibrations ou de rafales de vent et
causer des blessures.
ØLors du chargement ou
déchargement des bagages dans
le compartiment à bagages,
éteignez le moteur. Sinon, vous
pourriez être brûlé par la chaleur
des gaz d'échappement.
3-22
Avant de conduire
Portières et serrures
CX-5_8DV3-EC-14K_Edition2 Page108
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (109,1)

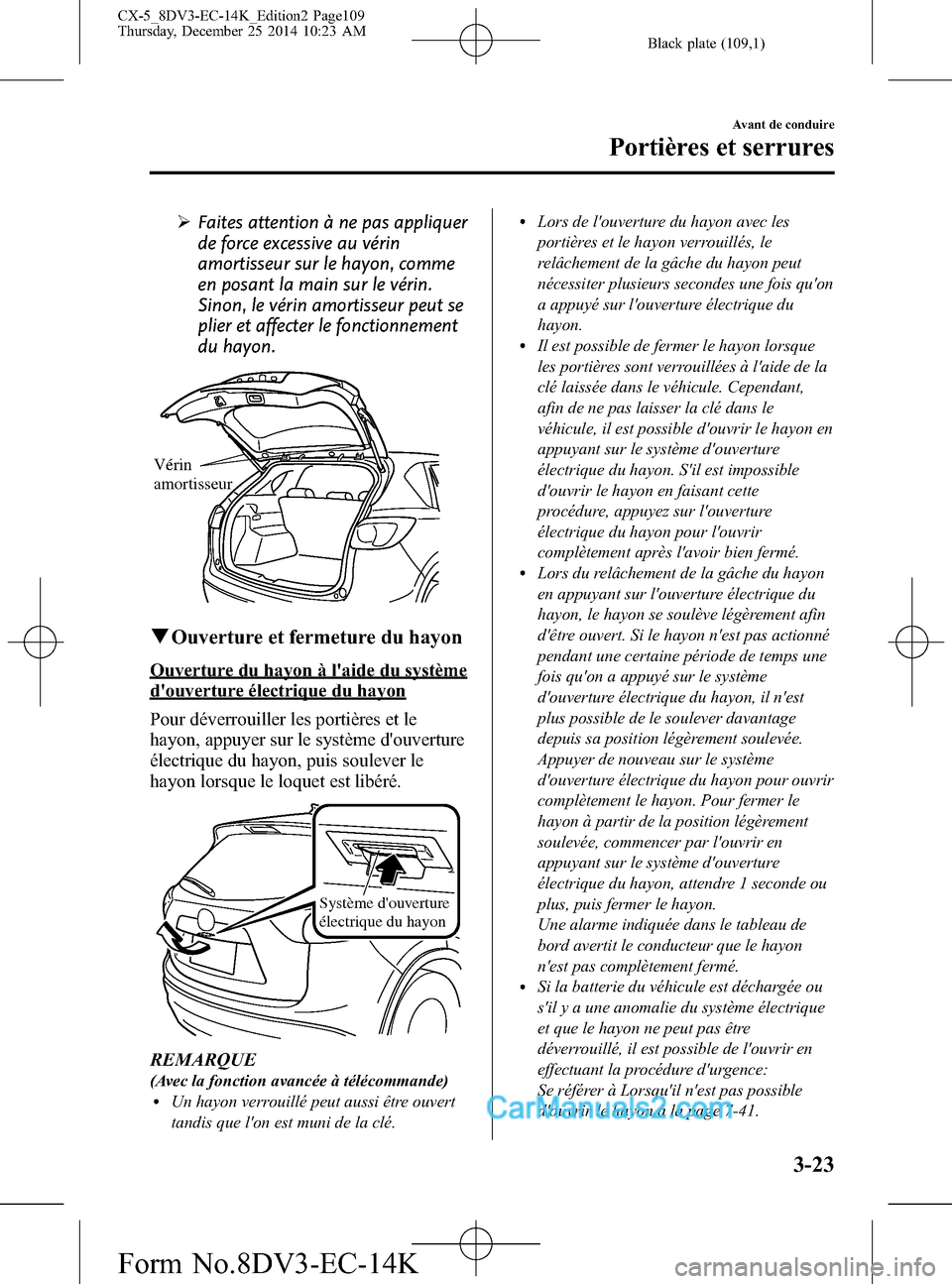

ØFaites attention à ne pas appliquer
de force excessive au vérin
amortisseur sur le hayon, comme
en posant la main sur le vérin.
Sinon, le vérin amortisseur peut se
plier et affecter le fonctionnement
du hayon.
Vérin
amortisseur
qOuverture et fermeture du hayon
Ouverture du hayon à l'aide du système
d'ouverture électrique du hayon
Pour déverrouiller les portières et le
hayon, appuyer sur le système d'ouverture
électrique du hayon, puis soulever le
hayon lorsque le loquet est libéré.
Système d'ouverture
électrique du hayon
REMARQUE
(Avec la fonction avancée à télécommande)lUn hayon verrouillé peut aussi être ouvert
tandis que l'on est muni de la clé.
lLors de l'ouverture du hayon avec les
portières et le hayon verrouillés, le
relâchement de la gâche du hayon peut
nécessiter plusieurs secondes une fois qu'on
a appuyé sur l'ouverture électrique du
hayon.
lIl est possible de fermer le hayon lorsque
les portières sont verrouillées à l'aide de la
clé laissée dans le véhicule. Cependant,
afin de ne pas laisser la clé dans le
véhicule, il est possible d'ouvrir le hayon en
appuyant sur le système d'ouverture
électrique du hayon. S'il est impossible
d'ouvrir le hayon en faisant cette
procédure, appuyez sur l'ouverture
électrique du hayon pour l'ouvrir
complètement après l'avoir bien fermé.
lLors du relâchement de la gâche du hayon
en appuyant sur l'ouverture électrique du
hayon, le hayon se soulève légèrement afin
d'être ouvert. Si le hayon n'est pas actionné
pendant une certaine période de temps une
fois qu'on a appuyé sur le système
d'ouverture électrique du hayon, il n'est
plus possible de le soulever davantage
depuis sa position légèrement soulevée.
Appuyer de nouveau sur le système
d'ouverture électrique du hayon pour ouvrir
complètement le hayon. Pour fermer le
hayon à partir de la position légèrement
soulevée, commencer par l'ouvrir en
appuyant sur le système d'ouverture
électrique du hayon, attendre 1 seconde ou
plus, puis fermer le hayon.
Une alarme indiquée dans le tableau de
bord avertit le conducteur que le hayon
n'est pas complètement fermé.
lSi la batterie du véhicule est déchargée ou
s'il y a une anomalie du système électrique
et que le hayon ne peut pas être
déverrouillé, il est possible de l'ouvrir en
effectuant la procédure d'urgence:
Se référer à Lorsqu'il n'est pas possible
d'ouvrir le hayon à la page 7-41.
Avant de conduire
Portières et serrures
3-23
CX-5_8DV3-EC-14K_Edition2 Page109
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K

Black plate (110,1)
Fermeture du hayon
Pour fermer, abaisser doucement le hayon
à l'aide de la cavité de poignée du hayon,
puis pousser l'à deux mains pour le
fermer.
Ne pas le claquer. Tirer le hayon vers le
haut pour s'assurer qu'il est bien
verrouillé.
Poignée du
hayon
espace de
rangement
qCompartiment à bagages
Chargement des sacs de golf
Des sacs de golf peuvent être transportés
dans le compartiment à bagages.
Il est possible de transporter jusqu'à quatre
sacs de golf dans le compartiment à
bagages.Placer chacun des trois premiers sacs de
golf dans le compartiment à bagages avec
la base de chaque sac orientée vers la
droite, puis installer le sommet de chaque
sac de façon à ce qu'il soit orienté vers la
gauche.
3-24
Avant de conduire
Portières et serrures
CX-5_8DV3-EC-14K_Edition2 Page110
Thursday, December 25 2014 10:23 AM
Form No.8DV3-EC-14K
