MAZDA MODEL CX-5 2017 Betriebsanleitung (in German)

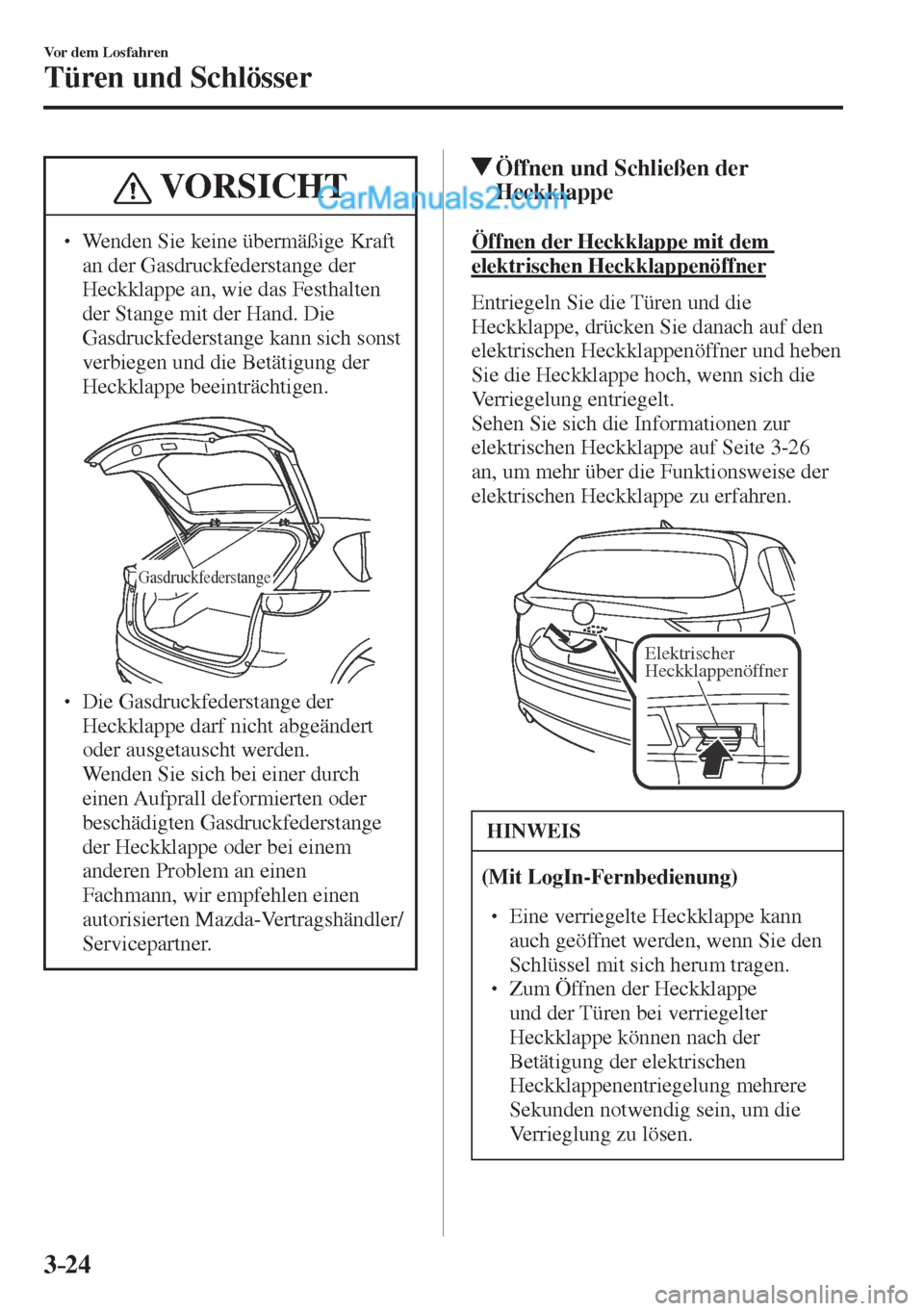

3–24
Vor dem Losfahren
Türen und Schlösser
VORSICHT
  Wenden Sie keine übermäßige Kraft
an der Gasdruckfederstange der
Heckklappe an, wie das Festhalten
der Stange mit der Hand. Die
Gasdruckfederstange kann sich sonst
verbiegen und die Betätigung der
Heckklappe beeinträchtigen.
Gasdruckfederstange
  Die Gasdruckfederstange der
Heckklappe darf nicht abgeändert
oder ausgetauscht werden.
Wenden Sie sich bei einer durch
einen Aufprall deformierten oder
beschädigten Gasdruckfederstange
der Heckklappe oder bei einem
anderen Problem an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Öffnen und Schließen der
Heckklappe
Öffnen der Heckklappe mit dem
elektrischen Heckklappenöffner
Entriegeln Sie die Türen und die
Heckklappe, drücken Sie danach auf den
elektrischen Heckklappenöffner und heben
Sie die Heckklappe hoch, wenn sich die
Verriegelung entriegelt.
Sehen Sie sich die Informationen zur
elektrischen Heckklappe auf Seite 3-26
an, um mehr über die Funktionsweise der
elektrischen Heckklappe zu erfahren.

Elektrischer
Heckklappenöffner

HINWEIS
(Mit LogIn-Fernbedienung)

 Eine verriegelte Heckklappe kann
auch geöffnet werden, wenn Sie den
Schlüssel mit sich herum tragen.
  Zum Öffnen der Heckklappe
und der Türen bei verriegelter
Heckklappe können nach der
Betätigung der elektrischen
Heckklappenentriegelung mehrere
Sekunden notwendig sein, um die
Verrieglung zu lösen.

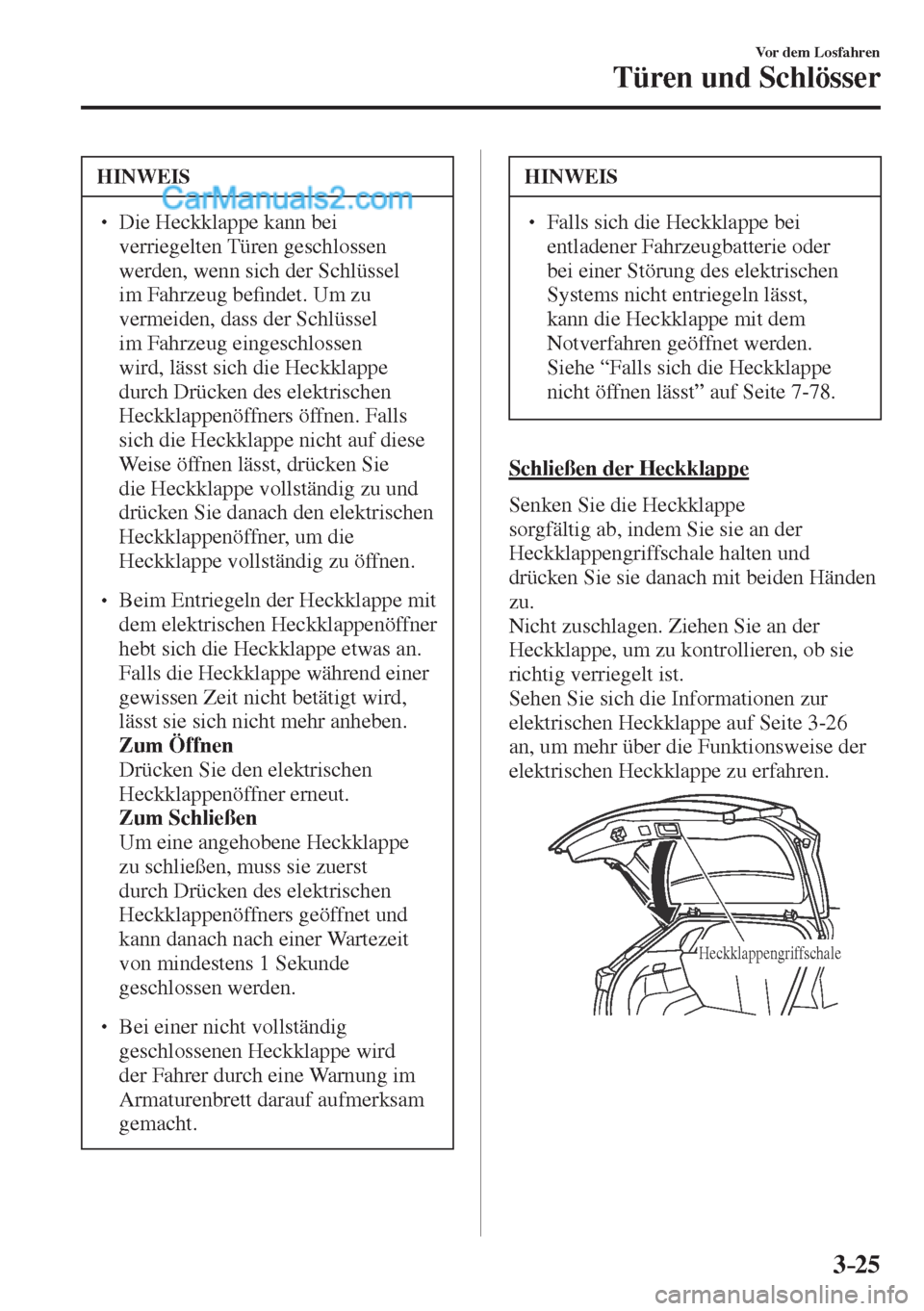

3–25
Vor dem Losfahren
Türen und Schlösser
HINWEIS
  Die Heckklappe kann bei
verriegelten Türen geschlossen
werden, wenn sich der Schlüssel
im Fahrzeug be¿ ndet. Um zu
vermeiden, dass der Schlüssel
im Fahrzeug eingeschlossen
wird, lässt sich die Heckklappe
durch Drücken des elektrischen
Heckklappenöffners öffnen. Falls
sich die Heckklappe nicht auf diese
Weise öffnen lässt, drücken Sie
die Heckklappe vollständig zu und
drücken Sie danach den elektrischen
Heckklappenöffner, um die
Heckklappe vollständig zu öffnen.

 Beim Entriegeln der Heckklappe mit
dem elektrischen Heckklappenöffner
hebt sich die Heckklappe etwas an.
Falls die Heckklappe während einer
gewissen Zeit nicht betätigt wird,
lässt sie sich nicht mehr anheben.
 Zum Öffnen  Drücken Sie den elektrischen
Heckklappenöffner erneut.
 Zum Schließen  Um eine angehobene Heckklappe
zu schließen, muss sie zuerst
durch Drücken des elektrischen
Heckklappenöffners geöffnet und
kann danach nach einer Wartezeit
von mindestens 1 Sekunde
geschlossen werden.

 Bei einer nicht vollständig
geschlossenen Heckklappe wird
der Fahrer durch eine Warnung im
Armaturenbrett darauf aufmerksam
gemacht.
HINWEIS


 Falls sich die Heckklappe bei
entladener Fahrzeugbatterie oder
bei einer Störung des elektrischen
Systems nicht entriegeln lässt,
kann die Heckklappe mit dem
Notverfahren geöffnet werden.
 Siehe “Falls sich die Heckklappe
nicht öffnen lässt” auf Seite 7-78 .
Schließen der Heckklappe
Senken Sie die Heckklappe
sorgfältig ab, indem Sie sie an der
Heckklappengriffschale halten und
drücken Sie sie danach mit beiden Händen
zu.
Nicht zuschlagen. Ziehen Sie an der
Heckklappe, um zu kontrollieren, ob sie
richtig verriegelt ist.
Sehen Sie sich die Informationen zur
elektrischen Heckklappe auf Seite 3-26
an, um mehr über die Funktionsweise der
elektrischen Heckklappe zu erfahren.

Heckklappengriffschale

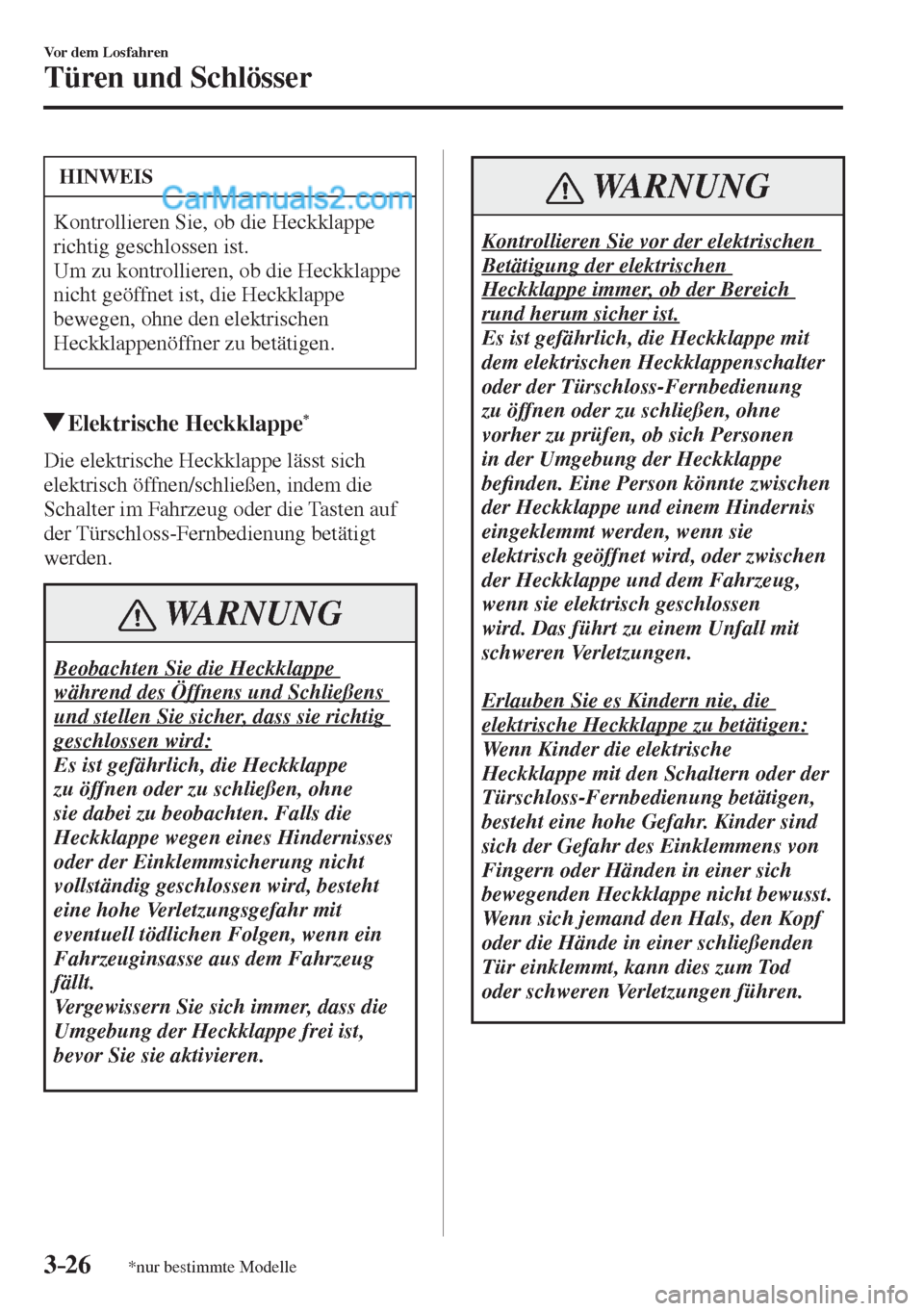

3–26
Vor dem Losfahren
Türen und Schlösser
*nur bestimmte Modelle
HINWEIS
Kontrollieren Sie, ob die Heckklappe
richtig geschlossen ist.
Um zu kontrollieren, ob die Heckklappe
nicht geöffnet ist, die Heckklappe
bewegen, ohne den elektrischen
Heckklappenöffner zu betätigen.
Elektrische Heckklappe *
Die elektrische Heckklappe lässt sich
elektrisch öffnen/schließen, indem die
Schalter im Fahrzeug oder die Tasten auf
der Türschloss-Fernbedienung betätigt
werden.
WARNUNG
Beobachten Sie die Heckklappe
während des Öffnens und Schließens
und stellen Sie sicher, dass sie richtig
geschlossen wird:
Es ist gefährlich, die Heckklappe
zu öffnen oder zu schließen, ohne
sie dabei zu beobachten. Falls die
Heckklappe wegen eines Hindernisses
oder der Einklemmsicherung nicht
vollständig geschlossen wird, besteht
eine hohe Verletzungsgefahr mit
eventuell tödlichen Folgen, wenn ein
Fahrzeuginsasse aus dem Fahrzeug
fällt.
Vergewissern Sie sich immer, dass die
Umgebung der Heckklappe frei ist,
bevor Sie sie aktivieren.

WARNUNG
Kontrollieren Sie vor der elektrischen
Betätigung der elektrischen
Heckklappe immer, ob der Bereich
rund herum sicher ist.
Es ist gefährlich, die Heckklappe mit
dem elektrischen Heckklappenschalter
oder der Türschloss-Fernbedienung
zu öffnen oder zu schließen, ohne
vorher zu prüfen, ob sich Personen
in der Umgebung der Heckklappe
be¿ nden. Eine Person könnte zwischen
der Heckklappe und einem Hindernis
eingeklemmt werden, wenn sie
elektrisch geöffnet wird, oder zwischen
der Heckklappe und dem Fahrzeug,
wenn sie elektrisch geschlossen
wird. Das führt zu einem Unfall mit
schweren Verletzungen.

Erlauben Sie es Kindern nie, die
elektrische Heckklappe zu betätigen:
Wenn Kinder die elektrische
Heckklappe mit den Schaltern oder der
Türschloss-Fernbedienung betätigen,
besteht eine hohe Gefahr. Kinder sind
sich der Gefahr des Einklemmens von
Fingern oder Händen in einer sich
bewegenden Heckklappe nicht bewusst.
Wenn sich jemand den Hals, den Kopf
oder die Hände in einer schließenden
Tür einklemmt, kann dies zum Tod
oder schweren Verletzungen führen.

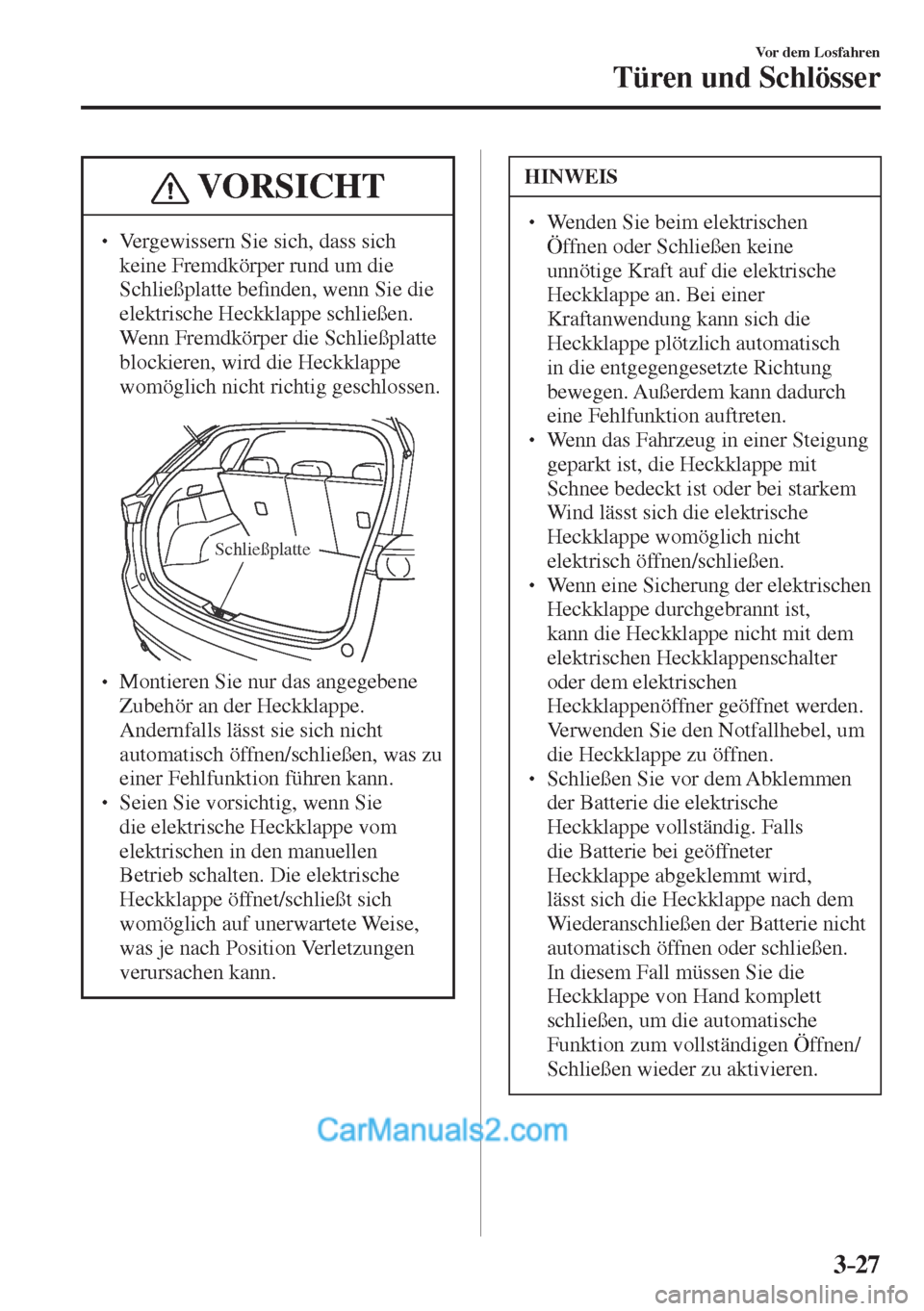

3–27
Vor dem Losfahren
Türen und Schlösser
VORSICHT
  Vergewissern Sie sich, dass sich
keine Fremdkörper rund um die
Schließplatte be¿ nden, wenn Sie die
elektrische Heckklappe schließen.
Wenn Fremdkörper die Schließplatte
blockieren, wird die Heckklappe
womöglich nicht richtig geschlossen.
Schließplatte
  Montieren Sie nur das angegebene
Zubehör an der Heckklappe.
Andernfalls lässt sie sich nicht
automatisch öffnen/schließen, was zu
einer Fehlfunktion führen kann.
  Seien Sie vorsichtig, wenn Sie
die elektrische Heckklappe vom
elektrischen in den manuellen
Betrieb schalten. Die elektrische
Heckklappe öffnet/schließt sich
womöglich auf unerwartete Weise,
was je nach Position Verletzungen
verursachen kann.
HINWEIS
  Wenden Sie beim elektrischen
Öffnen oder Schließen keine
unnötige Kraft auf die elektrische
Heckklappe an. Bei einer
Kraftanwendung kann sich die
Heckklappe plötzlich automatisch
in die entgegengesetzte Richtung
bewegen. Außerdem kann dadurch
eine Fehlfunktion auftreten.
  Wenn das Fahrzeug in einer Steigung
geparkt ist, die Heckklappe mit
Schnee bedeckt ist oder bei starkem
Wind lässt sich die elektrische
Heckklappe womöglich nicht
elektrisch öffnen/schließen.
  Wenn eine Sicherung der elektrischen
Heckklappe durchgebrannt ist,
kann die Heckklappe nicht mit dem
elektrischen Heckklappenschalter
oder dem elektrischen
Heckklappenöffner geöffnet werden.
Verwenden Sie den Notfallhebel, um
die Heckklappe zu öffnen.
  Schließen Sie vor dem Abklemmen
der Batterie die elektrische
Heckklappe vollständig. Falls
die Batterie bei geöffneter
Heckklappe abgeklemmt wird,
lässt sich die Heckklappe nach dem
Wiederanschließen der Batterie nicht
automatisch öffnen oder schließen.
In diesem Fall müssen Sie die
Heckklappe von Hand komplett
schließen, um die automatische
Funktion zum vollständigen Öffnen/
Schließen wieder zu aktivieren.

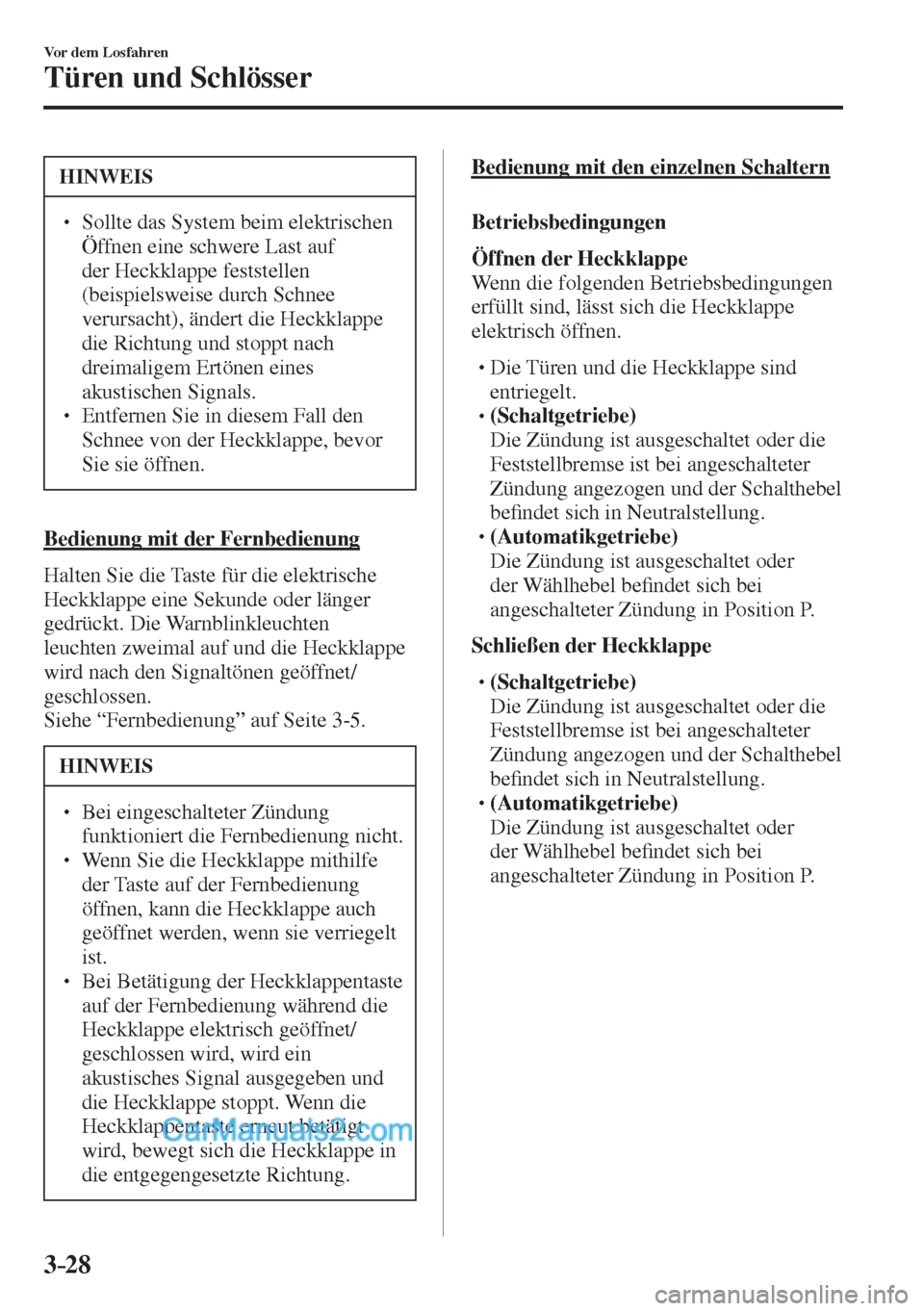

3–28
Vor dem Losfahren
Türen und Schlösser
HINWEIS
  Sollte das System beim elektrischen
Öffnen eine schwere Last auf
der Heckklappe feststellen
(beispielsweise durch Schnee
verursacht), ändert die Heckklappe
die Richtung und stoppt nach
dreimaligem Ertönen eines
akustischen Signals.
  Entfernen Sie in diesem Fall den
Schnee von der Heckklappe, bevor
Sie sie öffnen.
Bedienung mit der Fernbedienung
Halten Sie die Taste für die elektrische
Heckklappe eine Sekunde oder länger
gedrückt. Die Warnblinkleuchten
leuchten zweimal auf und die Heckklappe
wird nach den Signaltönen geöffnet/
geschlossen.
Siehe “Fernbedienung” auf Seite 3-5 .
HINWEIS
  Bei eingeschalteter Zündung
funktioniert die Fernbedienung nicht.
  Wenn Sie die Heckklappe mithilfe
der Taste auf der Fernbedienung
öffnen, kann die Heckklappe auch
geöffnet werden, wenn sie verriegelt
ist.
  Bei Betätigung der Heckklappentaste
auf der Fernbedienung während die
Heckklappe elektrisch geöffnet/
geschlossen wird, wird ein
akustisches Signal ausgegeben und
die Heckklappe stoppt. Wenn die
Heckklappentaste erneut betätigt
wird, bewegt sich die Heckklappe in
die entgegengesetzte Richtung.
Bedienung mit den einzelnen Schaltern
Betriebsbedingungen
Öffnen der Heckklappe
Wenn die folgenden Betriebsbedingungen
erfüllt sind, lässt sich die Heckklappe
elektrisch öffnen.



 Die Türen und die Heckklappe sind
entriegelt.



 (Schaltgetriebe)
 Die Zündung ist ausgeschaltet oder die
Feststellbremse ist bei angeschalteter
Zündung angezogen und der Schalthebel
be¿ ndet sich in Neutralstellung.




 (Automatikgetriebe)
 Die Zündung ist ausgeschaltet oder
der Wählhebel be¿ ndet sich bei
angeschalteter Zündung in Position P.

Schließen der Heckklappe



 (Schaltgetriebe)
 Die Zündung ist ausgeschaltet oder die
Feststellbremse ist bei angeschalteter
Zündung angezogen und der Schalthebel
be¿ ndet sich in Neutralstellung.




 (Automatikgetriebe)
 Die Zündung ist ausgeschaltet oder
der Wählhebel be¿ ndet sich bei
angeschalteter Zündung in Position P.

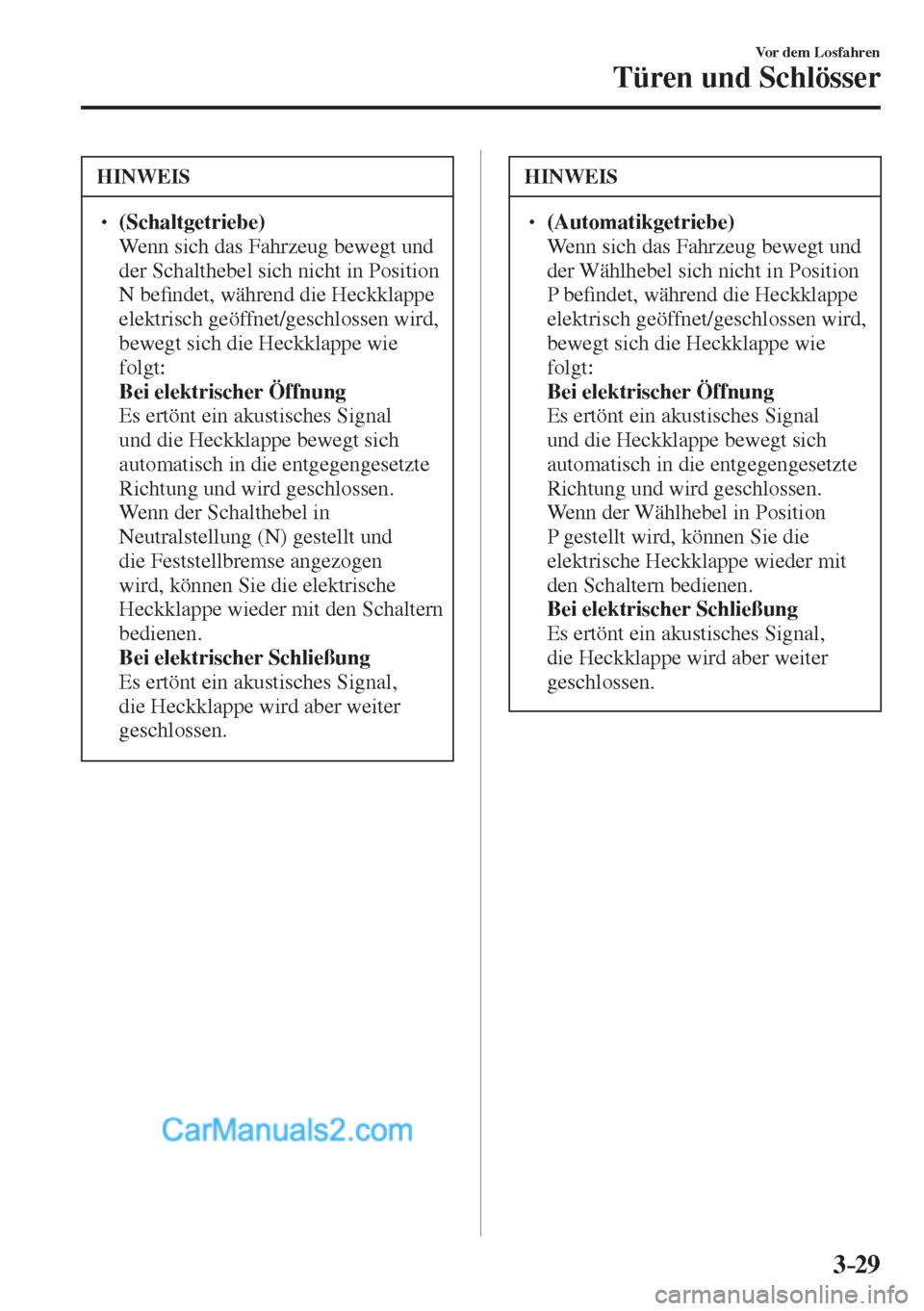

3–29
Vor dem Losfahren
Türen und Schlösser
HINWEIS
  (Schaltgetriebe)  Wenn sich das Fahrzeug bewegt und
der Schalthebel sich nicht in Position
N be¿ ndet, während die Heckklappe
elektrisch geöffnet/geschlossen wird,
bewegt sich die Heckklappe wie
folgt:
 Bei elektrischer Öffnung  Es ertönt ein akustisches Signal
und die Heckklappe bewegt sich
automatisch in die entgegengesetzte
Richtung und wird geschlossen.
Wenn der Schalthebel in
Neutralstellung (N) gestellt und
die Feststellbremse angezogen
wird, können Sie die elektrische
Heckklappe wieder mit den Schaltern
bedienen.
 Bei elektrischer Schließung  Es ertönt ein akustisches Signal,
die Heckklappe wird aber weiter
geschlossen.
HINWEIS


 (Automatikgetriebe)  Wenn sich das Fahrzeug bewegt und
der Wählhebel sich nicht in Position
P be¿ ndet, während die Heckklappe
elektrisch geöffnet/geschlossen wird,
bewegt sich die Heckklappe wie
folgt:
 Bei elektrischer Öffnung  Es ertönt ein akustisches Signal
und die Heckklappe bewegt sich
automatisch in die entgegengesetzte
Richtung und wird geschlossen.
Wenn der Wählhebel in Position
P gestellt wird, können Sie die
elektrische Heckklappe wieder mit
den Schaltern bedienen.
 Bei elektrischer Schließung  Es ertönt ein akustisches Signal,
die Heckklappe wird aber weiter
geschlossen.

3–30
Vor dem Losfahren
Türen und Schlösser

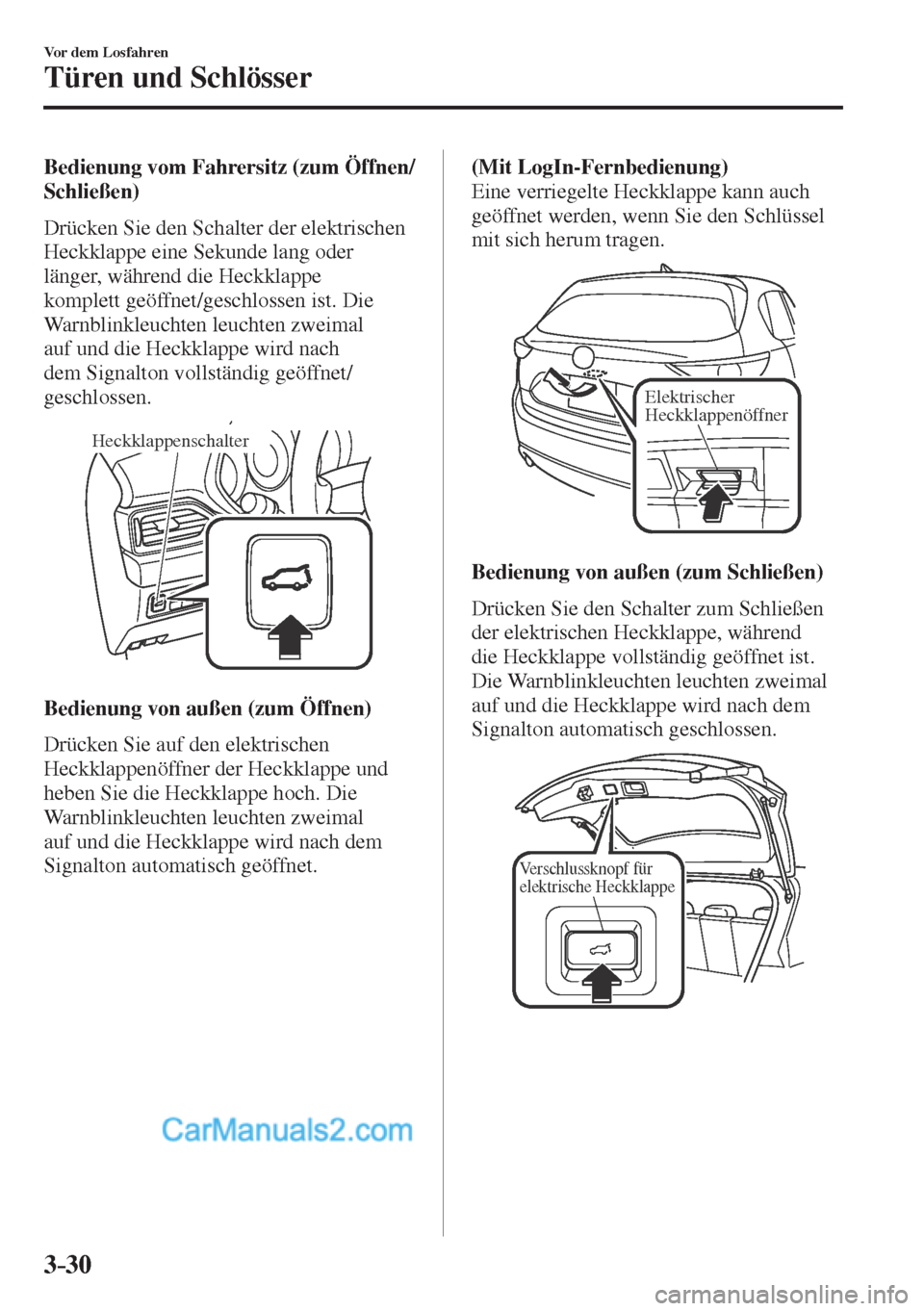

Bedienung vom Fahrersitz (zum Öffnen/
Schließen)
Drücken Sie den Schalter der elektrischen
Heckklappe eine Sekunde lang oder
länger, während die Heckklappe
komplett geöffnet/geschlossen ist. Die
Warnblinkleuchten leuchten zweimal
auf und die Heckklappe wird nach
dem Signalton vollständig geöffnet/
geschlossen.

Heckklappenschalter

Bedienung von außen (zum Öffnen)
Drücken Sie auf den elektrischen
Heckklappenöffner der Heckklappe und
heben Sie die Heckklappe hoch. Die
Warnblinkleuchten leuchten zweimal
auf und die Heckklappe wird nach dem
Signalton automatisch geöffnet. (Mit LogIn-Fernbedienung)
Eine verriegelte Heckklappe kann auch
geöffnet werden, wenn Sie den Schlüssel
mit sich herum tragen.

Elektrischer
Heckklappenöffner

Bedienung von außen (zum Schließen)
Drücken Sie den Schalter zum Schließen
der elektrischen Heckklappe, während
die Heckklappe vollständig geöffnet ist.
Die Warnblinkleuchten leuchten zweimal
auf und die Heckklappe wird nach dem
Signalton automatisch geschlossen.

Verschlussknopf für
elektrische Heckklappe

3–31
Vor dem Losfahren
Türen und Schlösser

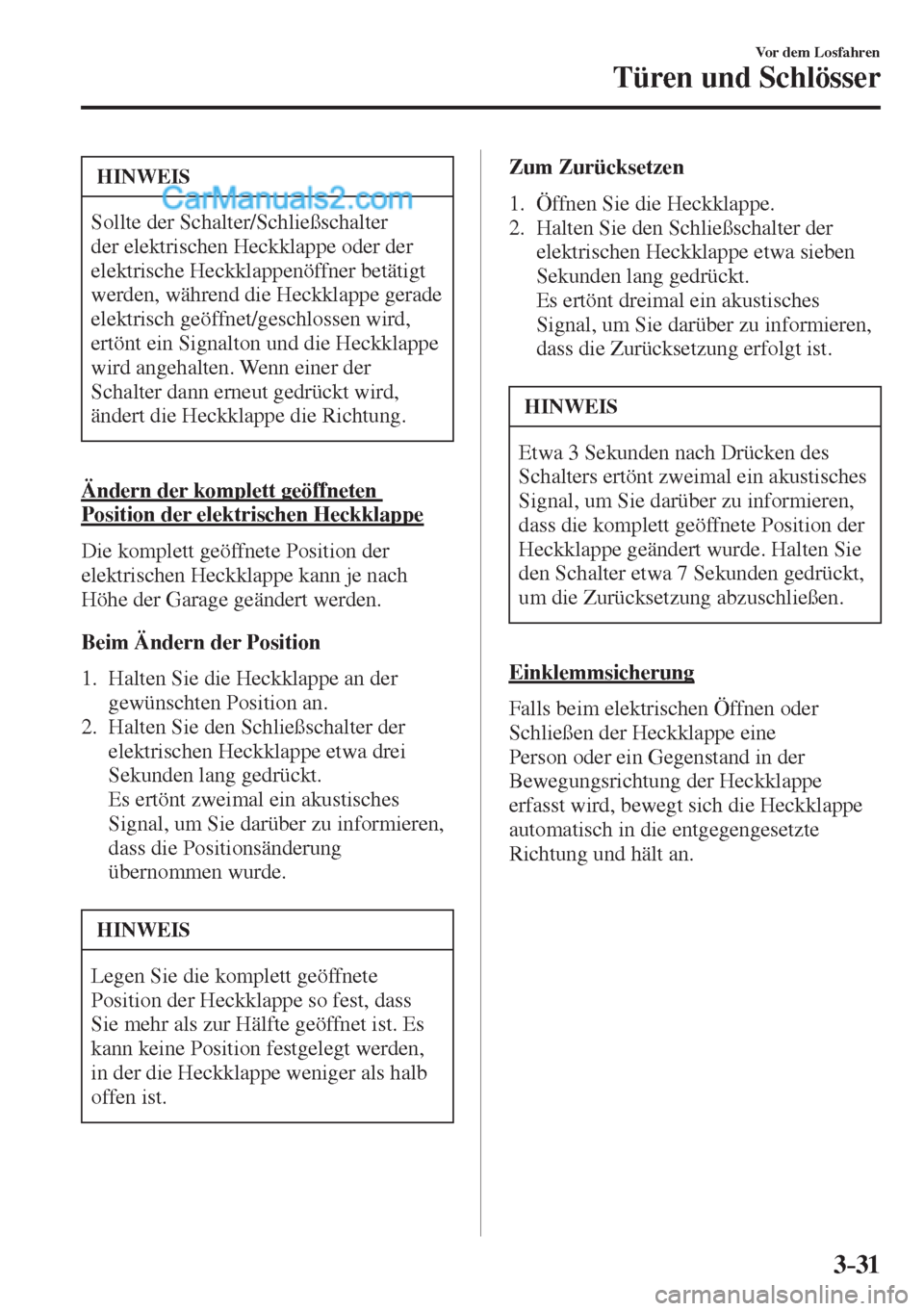

HINWEIS
Sollte der Schalter/Schließschalter
der elektrischen Heckklappe oder der
elektrische Heckklappenöffner betätigt
werden, während die Heckklappe gerade
elektrisch geöffnet/geschlossen wird,
ertönt ein Signalton und die Heckklappe
wird angehalten. Wenn einer der
Schalter dann erneut gedrückt wird,
ändert die Heckklappe die Richtung.
Ändern der komplett geöffneten
Position der elektrischen Heckklappe
Die komplett geöffnete Position der
elektrischen Heckklappe kann je nach
Höhe der Garage geändert werden.
Beim Ändern der Position
1. Halten Sie die Heckklappe an der
gewünschten Position an.
2. Halten Sie den Schließschalter der
elektrischen Heckklappe etwa drei
Sekunden lang gedrückt.
Es ertönt zweimal ein akustisches
Signal, um Sie darüber zu informieren,
dass die Positionsänderung
übernommen wurde.

HINWEIS
Legen Sie die komplett geöffnete
Position der Heckklappe so fest, dass
Sie mehr als zur Hälfte geöffnet ist. Es
kann keine Position festgelegt werden,
in der die Heckklappe weniger als halb
offen ist.
Zum Zurücksetzen
1. Öffnen Sie die Heckklappe.
2. Halten Sie den Schließschalter der
elektrischen Heckklappe etwa sieben
Sekunden lang gedrückt.
Es ertönt dreimal ein akustisches
Signal, um Sie darüber zu informieren,
dass die Zurücksetzung erfolgt ist.

HINWEIS
Etwa 3 Sekunden nach Drücken des
Schalters ertönt zweimal ein akustisches
Signal, um Sie darüber zu informieren,
dass die komplett geöffnete Position der
Heckklappe geändert wurde. Halten Sie
den Schalter etwa 7 Sekunden gedrückt,
um die Zurücksetzung abzuschließen.
Einklemmsicherung
Falls beim elektrischen Öffnen oder
Schließen der Heckklappe eine
Person oder ein Gegenstand in der
Bewegungsrichtung der Heckklappe
erfasst wird, bewegt sich die Heckklappe
automatisch in die entgegengesetzte
Richtung und hält an.

3–32
Vor dem Losfahren
Türen und Schlösser

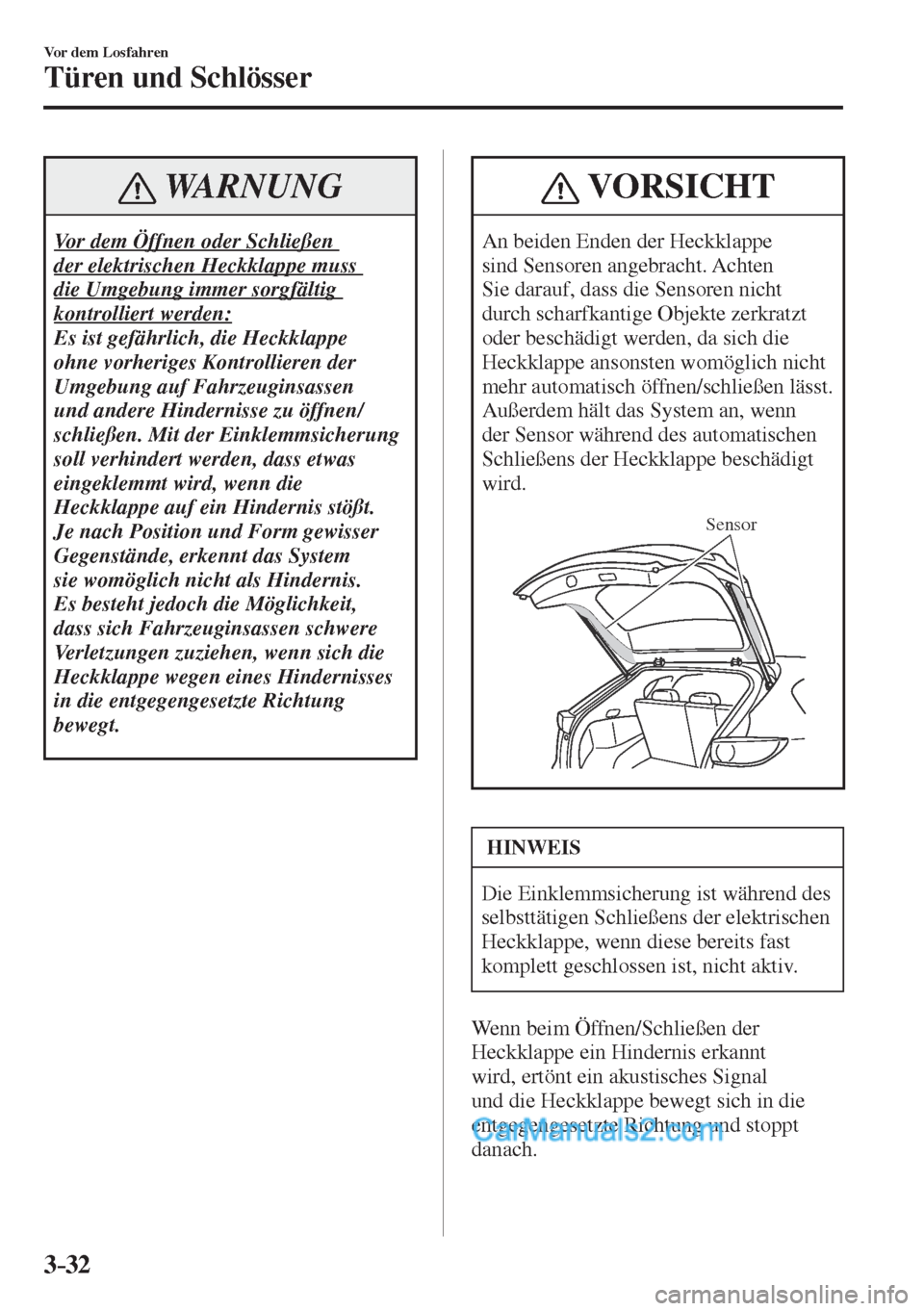

WARNUNG
Vor dem Öffnen oder Schließen
der elektrischen Heckklappe muss
die Umgebung immer sorgfältig
kontrolliert werden:
Es ist gefährlich, die Heckklappe
ohne vorheriges Kontrollieren der
Umgebung auf Fahrzeuginsassen
und andere Hindernisse zu öffnen/
schließen. Mit der Einklemmsicherung
soll verhindert werden, dass etwas
eingeklemmt wird, wenn die
Heckklappe auf ein Hindernis stößt.
Je nach Position und Form gewisser
Gegenstände, erkennt das System
sie womöglich nicht als Hindernis.
Es besteht jedoch die Möglichkeit,
dass sich Fahrzeuginsassen schwere
Verletzungen zuziehen, wenn sich die
Heckklappe wegen eines Hindernisses
in die entgegengesetzte Richtung
bewegt.
VORSICHT
An beiden Enden der Heckklappe
sind Sensoren angebracht. Achten
Sie darauf, dass die Sensoren nicht
durch scharfkantige Objekte zerkratzt
oder beschädigt werden, da sich die
Heckklappe ansonsten womöglich nicht
mehr automatisch öffnen/schließen lässt.
Außerdem hält das System an, wenn
der Sensor während des automatischen
Schließens der Heckklappe beschädigt
wird.
Sensor

HINWEIS
Die Einklemmsicherung ist während des
selbsttätigen Schließens der elektrischen
Heckklappe, wenn diese bereits fast
komplett geschlossen ist, nicht aktiv.
Wenn beim Öffnen/Schließen der
Heckklappe ein Hindernis erkannt
wird, ertönt ein akustisches Signal
und die Heckklappe bewegt sich in die
entgegengesetzte Richtung und stoppt
danach.

3–33
Vor dem Losfahren
Türen und Schlösser
*nur bestimmte Modelle

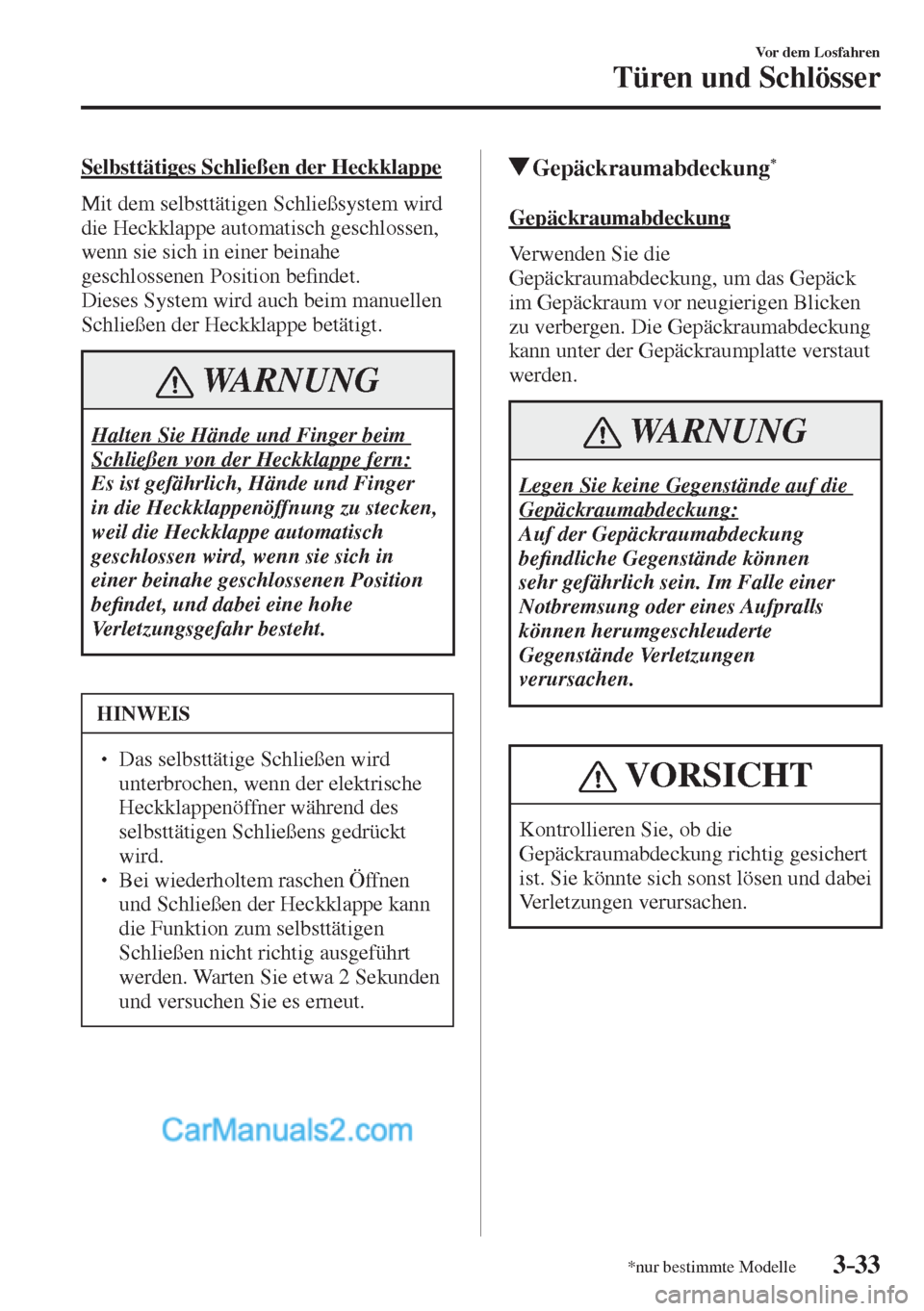

Selbsttätiges Schließen der Heckklappe
Mit dem selbsttätigen Schließsystem wird
die Heckklappe automatisch geschlossen,
wenn sie sich in einer beinahe
geschlossenen Position be¿ ndet.
Dieses System wird auch beim manuellen
Schließen der Heckklappe betätigt.
WARNUNG
Halten Sie Hände und Finger beim
Schließen von der Heckklappe fern:
Es ist gefährlich, Hände und Finger
in die Heckklappenöffnung zu stecken,
weil die Heckklappe automatisch
geschlossen wird, wenn sie sich in
einer beinahe geschlossenen Position
be¿ ndet, und dabei eine hohe
Verletzungsgefahr besteht.
HINWEIS
  Das selbsttätige Schließen wird
unterbrochen, wenn der elektrische
Heckklappenöffner während des
selbsttätigen Schließens gedrückt
wird.
  Bei wiederholtem raschen Öffnen
und Schließen der Heckklappe kann
die Funktion zum selbsttätigen
Schließen nicht richtig ausgeführt
werden. Warten Sie etwa 2 Sekunden
und versuchen Sie es erneut.
Gepäckraumabdeckung *
G e p ä c k r a u m a b d e c k u n g
Verwenden Sie die
Gepäckraumabdeckung, um das Gepäck
im Gepäckraum vor neugierigen Blicken
zu verbergen. Die Gepäckraumabdeckung
kann unter der Gepäckraumplatte verstaut
werden.
WARNUNG
Legen Sie keine Gegenstände auf die
Gepäckraumabdeckung:
Auf der Gepäckraumabdeckung
be¿ ndliche Gegenstände können
sehr gefährlich sein. Im Falle einer
Notbremsung oder eines Aufpralls
können herumgeschleuderte
Gegenstände Verletzungen
verursachen.
VORSICHT
Kontrollieren Sie, ob die
Gepäckraumabdeckung richtig gesichert
ist. Sie könnte sich sonst lösen und dabei
Verletzungen verursachen.
