MAZDA MODEL CX-5 2017 Brukerhåndbok (in Norwegian)

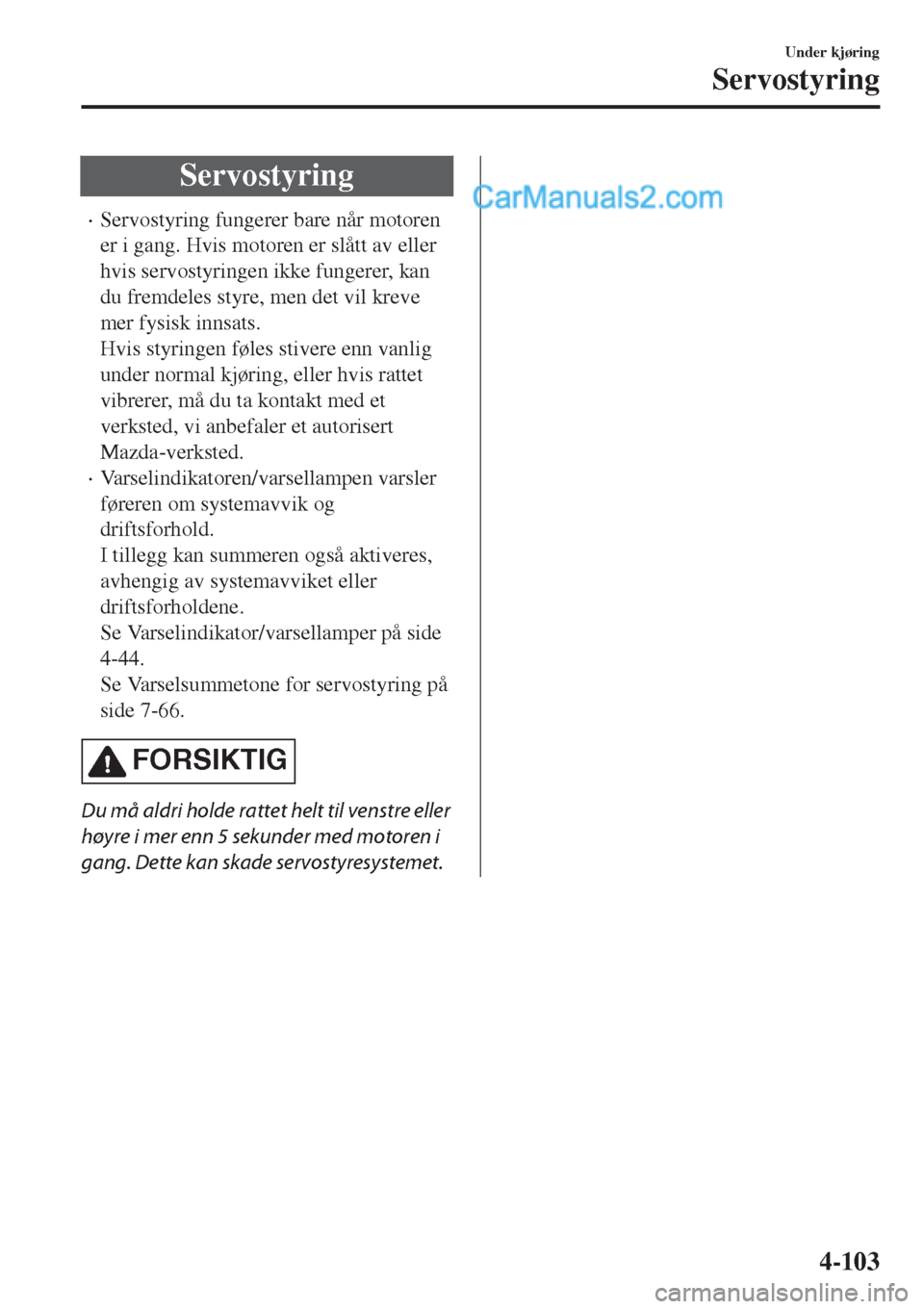

Servostyring
•Servostyring fungerer bare når motoren
er i gang. Hvis motoren er slått av eller
hvis servostyringen ikke fungerer, kan
du fremdeles styre, men det vil kreve
mer fysisk innsats.
Hvis styringen føles stivere enn vanlig
under normal kjøring, eller hvis rattet
vibrerer, må du ta kontakt med et
verksted, vi anbefaler et autorisert
Mazda-verksted.
•Varselindikatoren/varsellampen varsler
føreren om systemavvik og
driftsforhold.
I tillegg kan summeren også aktiveres,
avhengig av systemavviket eller
driftsforholdene.
Se Varselindikator/varsellamper på side
4-44.
Se Varselsummetone for servostyring på
side 7-66.
FORSIKTIG
Du må aldri holde rattet helt til venstre eller
høyre i mer enn 5 sekunder med motoren i
gang. Dette kan skade servostyresystemet.
Under kjøring
Servostyring
4-103

i-ACTIVSENSE
i-ACTIVSENSE er et kollektivt begrep som dekker en rekke avanserte sikkerhets- og
førerstøttesystemer som gjør bruk av det forovervendte kameraet (FSC) og radarsensorer.
Noen av disse systemene sørger for aktive sikkerhetstiltak mens andre sørger for at det tas
sikkerhetstiltak før kollisjoner.
Disse systemene er ment å hjelpe føreren til å kjøre sikrere ved å redusere belastningen på
føreren, og å hjelpe til å forhindre kollisjoner eller redusere deres alvorlighetsgrad. Fordi
hvert system har sine begrensninger, må du imidlertid alltid kjøre forsiktig og ikke stole
blindt på systemene.
tAktiv sikkerhetsteknologi
Aktiv sikkerhetsteknologi støtter sikrere kjøring ved å hjelpe føreren til å oppdage mulige
farer og unngå ulykker.
Støttesystemer for føreroppmerksomhet
Sikt om natten
Adaptivt frontlyssystem (AFS)..................................................................................side 4-107
Adaptive LED-frontlys (ALH).................................................................................. side 4-111
Kontrollsystem for fjernlys (HBC)............................................................................side 4-108
Registrering til venstre/høyre side og bak
System for varsel om kjørefeltavvik (LDWS)...........................................................side 4-162
Dødvinkelovervåking (BSM).................................................................................... side 4-114
Gjenkjenning av trafikkskilt
Trafikkskiltgjenkjenningssystem (TSR).................................................................... side 4-120
Registrering av avstand mellom kjøretøyer
Avstandsberegningssystem (DRSS).......................................................................... side 4-126
Registrering av sliten fører
Oppmerksomhetsvarsel til fører (DAA).................................................................... side 4-130
Registrering av hindringer bak bilen ved utkjøring fra parkeringsplass
Varsel om kryssende trafikk bak (RCTA)..................................................................side 4-132
Førerstøttesystemer
Avstand mellom kjøretøyer
Mazda Radar Cruise Control (MRCC)...................................................................... side 4-135
Under kjøring
i-ACTIVSENSE
4-104

Mazda Radar Cruise Control med Stop & Go-funksjon (MRCC med Stop & Go-funksjon)
................................................................................................................................... side 4-147
Banefravikningsvarsel
Automatisk kjørefeltstøtte (LAS).............................................................................. side 4-162
Hastighetskontroll
Justerbar fartssperre (ASL)........................................................................................side 4-173
tSikkerhetsteknologi som aktiveres før kollisjon
Sikkerhetsteknologi som aktiveres før kollisjoner er beregnet på å hjelpe føreren med å
unngå kollisjoner eller redusere alvorlighetsgraden i situasjoner der ulykken ikke kan
unngås.
Reduksjon av kollisjonsskade ved lav hastighet
Kjøre forover
Smart bremsestøtte for bykjøring [Forover] (SCBS F)............................................. side 4-183
Avansert smart bremsestøtte for bykjøring (Avansert SCBS)................................... side 4-180
Rygge
Smart bremsestøtte for bykjøring [Rygge] (SCBS R)............................................... side 4-188
Reduksjon av kollisjonsskade ved middels/høy hastighet
Smart bremsestøtte (SBS)..........................................................................................side 4-192
tKameraer og sensorer
Forovervendt sensorkamera (FSC)
Foroversensorkameraet (FSC) oppdager kjørefeltavvik og gjenkjenner frontlys, baklys og
gatelykter under kjøring om natten. I tillegg registreres det kjøretøyet foran, fotgjengere
eller hindringer. Følgende systemer bruker også foroversensorkameraet (FSC).
•Kontrollsystem for fjernlys (HBC)
•Adaptive LED-frontlys (ALH)
•Oppmerksomhetsvarsel til fører (DAA)
•Kjørefeltstøtte (LAS) og varsel om kjørefeltavvik (LDWS)
•Trafikkskiltgjenkjenningssystem (TSR)
•Avansert smart bremsestøtte for bykjøring (Avansert SCBS)
•Smart bremsestøtte for bykjøring [Forover] (SCBS F)
•Smart bremsestøtte (SBS)
•Mazda Radar Cruise Control med Stop & Go-funksjon (MRCC med Stop & Go-funksjon)
Under kjøring
i-ACTIVSENSE
4-105

Foroversensorkameraet (FSC) sitter øverst på frontruten nær sladrespeilet.
Se Forovervendt sensorkamera (FSC) på side 4-195.
Radarsensor (foran)
Radarsensoren (foran) registrerer radiobølger den sender som reflekteres av en bil foran. De
følgende systemene bruker også radarsensoren (foran).
•Mazda Radar Cruise Control med Stop & Go-funksjon (MRCC med Stop & Go-funksjon)
•Mazda Radar Cruise Control (MRCC)
•Avstandsberegningssystem (DRSS)
•Smart bremsestøtte (SBS)
Radarsensoren (foran) er montert bak radiatorgrillen.
Se Radarsensor (foran) på side 4-200.
Radarsensorer (bak)
Radarsensorene (bak) registrerer radiobølger som de sender ut og som reflekteres av et
kjøretøy som nærmer seg bakfra eller en hindring bak bilen. De følgende systemene bruker
også radarsensorene (bak).
•Dødvinkelovervåking (BSM)
•Varsel om kryssende trafikk bak (RCTA)
Radarsensorene (bak) er montert på innsiden av bakre støtfanger, én på hver side.
Se Radarsensorer (bak) på side 4-203.
Ultrasoniske sensorer (bak)
De ultrasoniske sensorene (bak) registrerer ultrasoniske bølger som de sender ut og som
reflekteres av hindringer bak bilen. De følgende systemene bruker også de ultrasoniske
sensorene (bak).
•Smart bremsestøtte for bykjøring [Rygge] (SCBS R)
De ultrasoniske sensorene (bak) er montert på bakre støtfanger.
Se Ultrasoniske sensorer (bak) på side 4-205.
Under kjøring
i-ACTIVSENSE
4-106

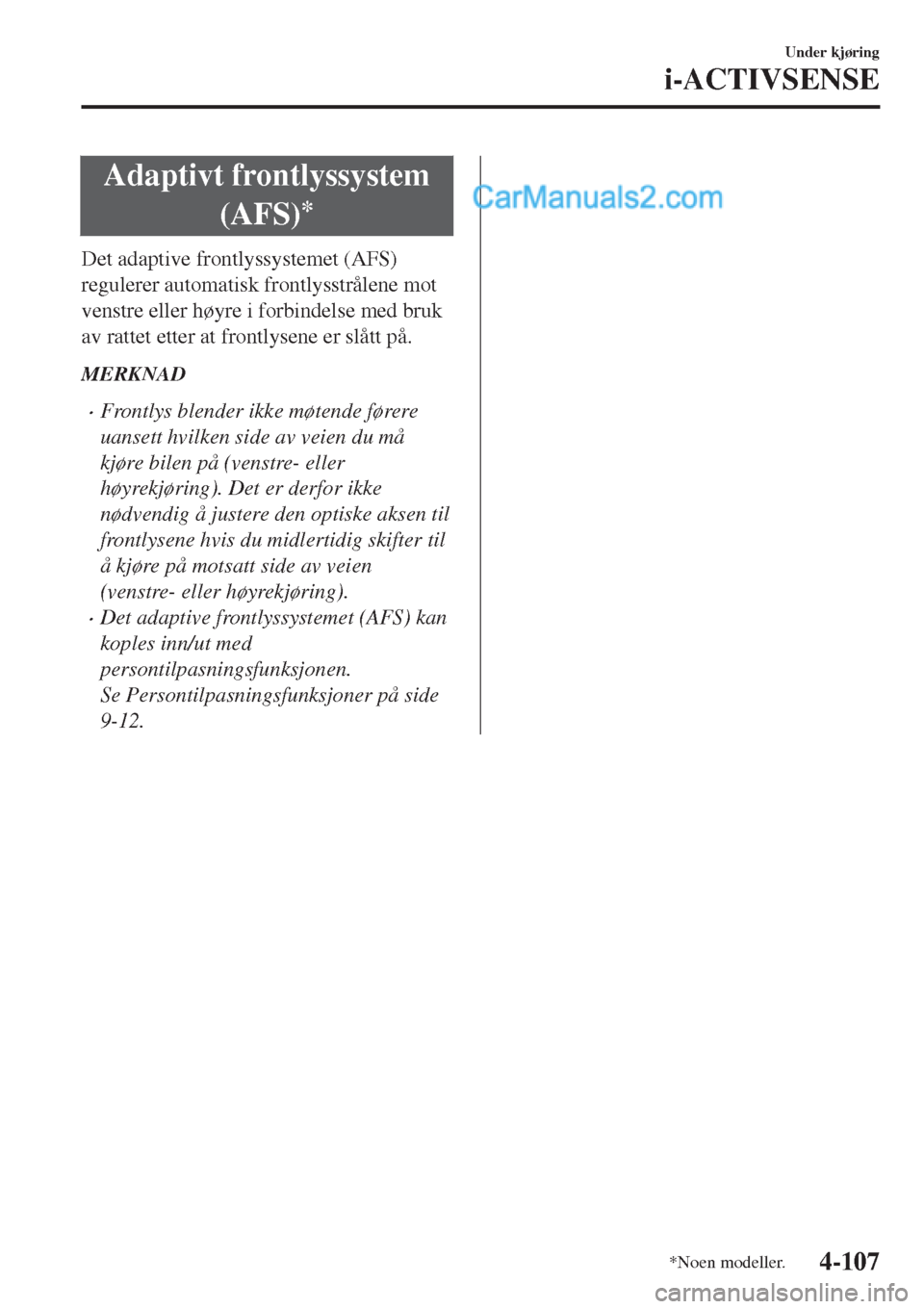

Adaptivt frontlyssystem
(AFS)
*
Det adaptive frontlyssystemet (AFS)
regulerer automatisk frontlysstrålene mot
venstre eller høyre i forbindelse med bruk
av rattet etter at frontlysene er slått på.
MERKNAD
•Frontlys blender ikke møtende førere
uansett hvilken side av veien du må
kjøre bilen på (venstre- eller
høyrekjøring). Det er derfor ikke
nødvendig å justere den optiske aksen til
frontlysene hvis du midlertidig skifter til
å kjøre på motsatt side av veien
(venstre- eller høyrekjøring).
•Det adaptive frontlyssystemet (AFS) kan
koples inn/ut med
persontilpasningsfunksjonen.
Se Persontilpasningsfunksjoner på side
9-12.
Under kjøring
i-ACTIVSENSE
*Noen modeller.4-107

Kontrollsystem for fjernlys (HBC)*
HBC bestemmer forholdene foran bilen ved kjøring om natten ved bruk av
foroversensorkameraet (FSC) slik at frontlysene automatisk skifter mellom fjernlys og
nærlys.
Se Varsel-/indikatorlamper på side 4-43.
Ved kjøring av bilen i en hastighet på rundt 30 km/t eller høyere, skifter frontlysene til
fjernlys når det ikke er noen kjøretøyer foran eller som kommer i motsatt retning.
Systemet skifter til nærlys i når ett av følgende skjer:
•Systemet registrerer en bil eller frontlysene/lysene til en bil som kommer i motsatt
retning.
•Bilen kjøres på veier med gatelys eller på veier i godt belyste byer og småbyer.
•Bilen kjøres i en fart lavere enn omtrent 20 km/t.
Forovervendt
sensorkamera (FSC) Gjenkjenningsavstanden til det
forovervendte sensorkameraet
(FSC) avhenger av forholdende
rundt.
Varsellampen tennes hvis det er noe feil ved systemet.
Se Varselindikator/varsellamper på side 4-44.
FORSIKTIG
¾Ikke juster bilhøyden, modifiser frontlyktene eller fjern kameraet, for det vil gjøre at systemet
ikke vil fungere som det skal.
¾Ikke stol blindt på HBC. Du må også være oppmerksom på sikkerhet når du kjører bilen. Du
kan skifte mellom fjernlys og nærlys manuelt om nødvendig.
Under kjøring
i-ACTIVSENSE
4-108*Noen modeller.

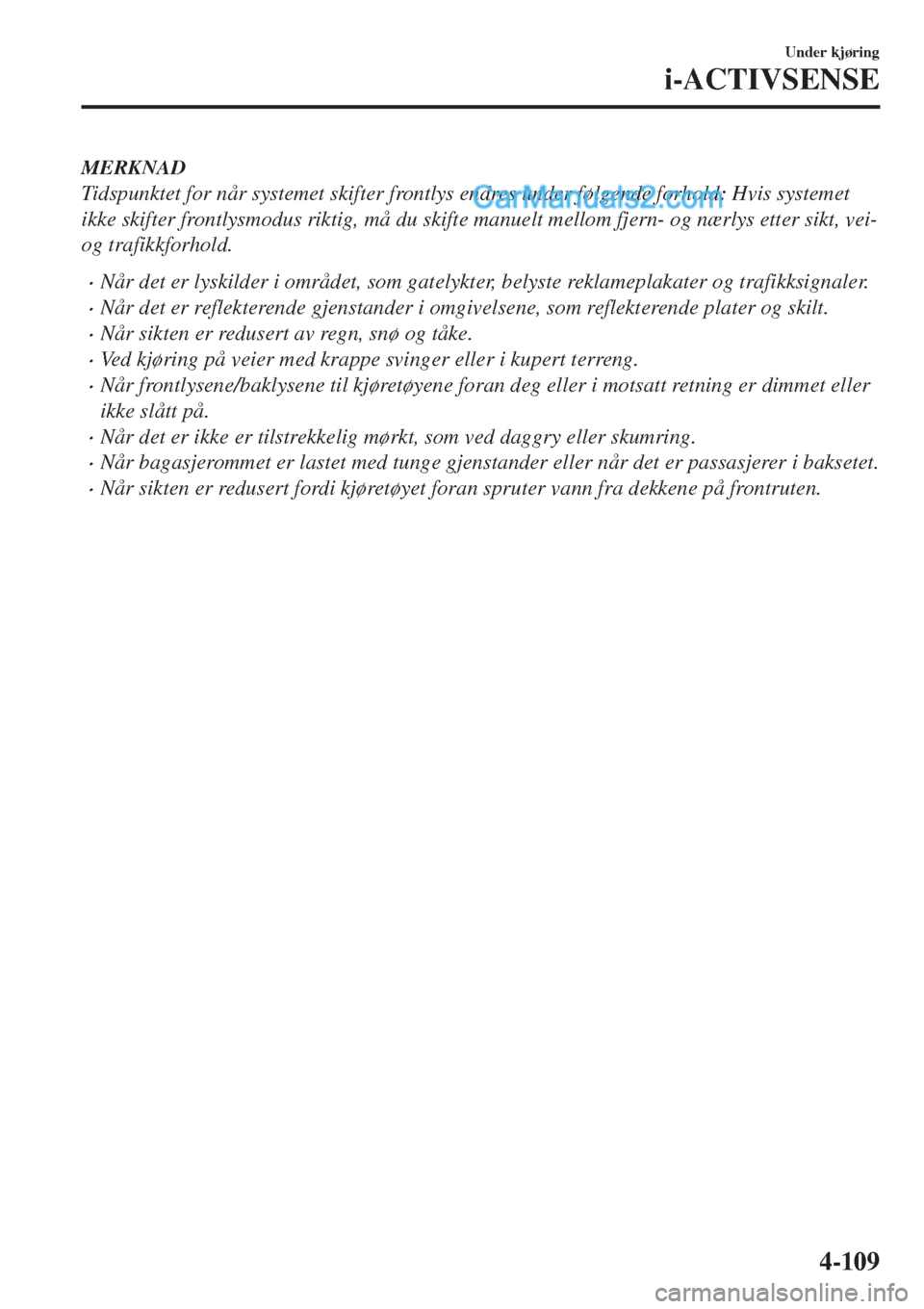

MERKNAD
Tidspunktet for når systemet skifter frontlys endres under følgende forhold: Hvis systemet
ikke skifter frontlysmodus riktig, må du skifte manuelt mellom fjern- og nærlys etter sikt, vei-
og trafikkforhold.
•Når det er lyskilder i området, som gatelykter, belyste reklameplakater og trafikksignaler.
•Når det er reflekterende gjenstander i omgivelsene, som reflekterende plater og skilt.
•Når sikten er redusert av regn, snø og tåke.
•Ved kjøring på veier med krappe svinger eller i kupert terreng.
•Når frontlysene/baklysene til kjøretøyene foran deg eller i motsatt retning er dimmet eller
ikke slått på.
•Når det er ikke er tilstrekkelig mørkt, som ved daggry eller skumring.
•Når bagasjerommet er lastet med tunge gjenstander eller når det er passasjerer i baksetet.
•Når sikten er redusert fordi kjøretøyet foran spruter vann fra dekkene på frontruten.
Under kjøring
i-ACTIVSENSE
4-109

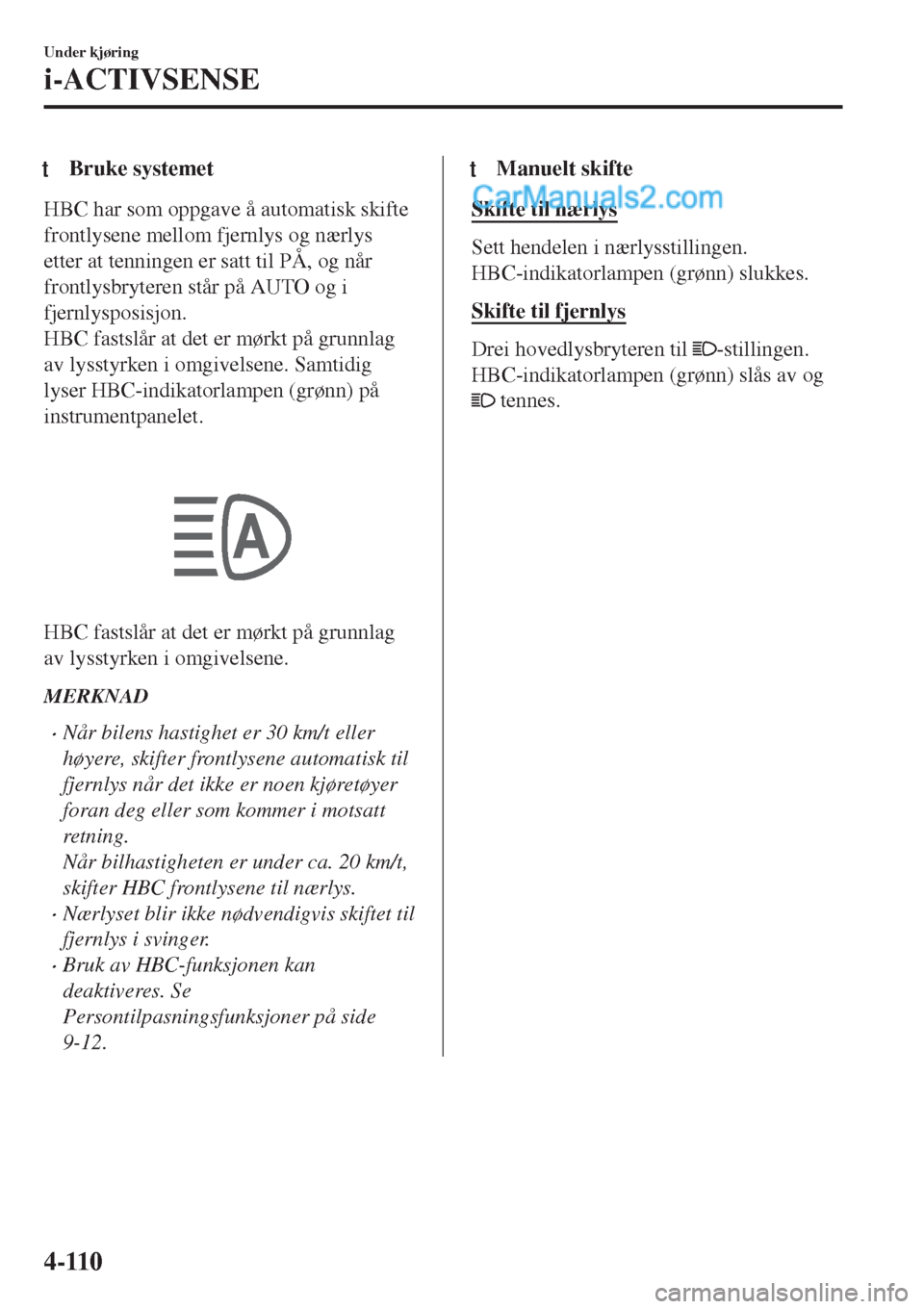

tBruke systemet
HBC har som oppgave å automatisk skifte
frontlysene mellom fjernlys og nærlys
etter at tenningen er satt til PÅ, og når
frontlysbryteren står på AUTO og i
fjernlysposisjon.
HBC fastslår at det er mørkt på grunnlag
av lysstyrken i omgivelsene. Samtidig
lyser HBC-indikatorlampen (grønn) på
instrumentpanelet.

HBC fastslår at det er mørkt på grunnlag
av lysstyrken i omgivelsene.
MERKNAD
•Når bilens hastighet er 30 km/t eller
høyere, skifter frontlysene automatisk til
fjernlys når det ikke er noen kjøretøyer
foran deg eller som kommer i motsatt
retning.
Når bilhastigheten er under ca. 20 km/t,
skifter HBC frontlysene til nærlys.
•Nærlyset blir ikke nødvendigvis skiftet til
fjernlys i svinger.
•Bruk av HBC-funksjonen kan
deaktiveres. Se
Persontilpasningsfunksjoner på side
9-12.
tManuelt skifte
Skifte til nærlys
Sett hendelen i nærlysstillingen.
HBC-indikatorlampen (grønn) slukkes.
Skifte til fjernlys
Drei hovedlysbryteren til -stillingen.
HBC-indikatorlampen (grønn) slås av og
tennes.
Under kjøring
i-ACTIVSENSE
4-110

Adaptive LED-frontlys (ALH)*
ALH er et system som bruker foroversensorkameraet (FSC) til å fastslå om det er et
kjøretøy foran eller om det kommer et kjøretøy i motsatt retning under nattkjøring, og som
automatisk skifter frontlysenes belysningsrekkevidde, belysningsområdet eller
belysningsstyrken.
Se Forovervendt sensorkamera (FSC) på side 4-195.
ALH skifter mellom fjern- og nærlys som følger for å sikre at føreren har god sikt uten å
blende et forankjørende eller møtende kjøretøy.
Blendefritt fjernlys
Denne funksjonen dimmer bare den delen av fjernlysstrålen som skinner på bilen foran.
Fjernlysene dimmes når hastigheten er omtrent 40 km/t eller raskere. Når bilhastigheten er
under ca. 30 km/t, skifter frontlysene til nærlys.
MERKNAD
Fjernlysindikatorlampen lyser når fjernlyset er slått på.
Under kjøring
i-ACTIVSENSE
*Noen modeller.4-111

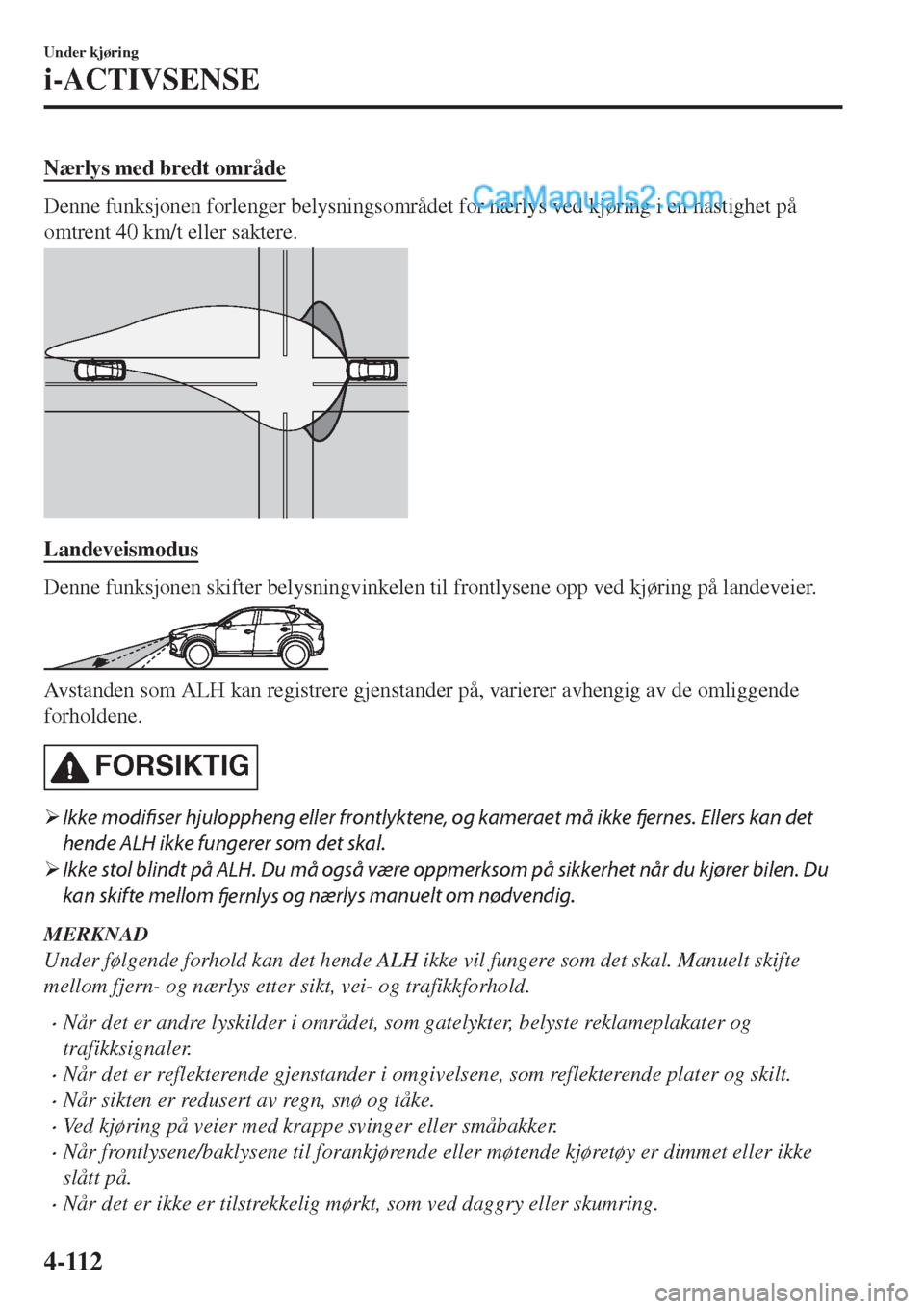

Nærlys med bredt område
Denne funksjonen forlenger belysningsområdet for nærlys ved kjøring i en hastighet på
omtrent 40 km/t eller saktere.
Landeveismodus
Denne funksjonen skifter belysningvinkelen til frontlysene opp ved kjøring på landeveier.
Avstanden som ALH kan registrere gjenstander på, varierer avhengig av de omliggende
forholdene.
FORSIKTIG
¾Ikke modifiser hjuloppheng eller frontlyktene, og kameraet må ikke fjernes. Ellers kan det
hende ALH ikke fungerer som det skal.
¾Ikke stol blindt på ALH. Du må også være oppmerksom på sikkerhet når du kjører bilen. Du
kan skifte mellom
fjernlys og nærlys manuelt om nødvendig.
MERKNAD
Under følgende forhold kan det hende ALH ikke vil fungere som det skal. Manuelt skifte
mellom fjern- og nærlys etter sikt, vei- og trafikkforhold.
•Når det er andre lyskilder i området, som gatelykter, belyste reklameplakater og
trafikksignaler.
•Når det er reflekterende gjenstander i omgivelsene, som reflekterende plater og skilt.
•Når sikten er redusert av regn, snø og tåke.
•Ved kjøring på veier med krappe svinger eller småbakker.
•Når frontlysene/baklysene til forankjørende eller møtende kjøretøy er dimmet eller ikke
slått på.
•Når det er ikke er tilstrekkelig mørkt, som ved daggry eller skumring.
Under kjøring
i-ACTIVSENSE
4-112
