•Når bagasjerommet er lastet med tunge gjenstander eller når det er passasjerer i baksetet.
•Når sikten er redusert fordi kjøretøyet foran spruter vann fra dekkene på frontruten.

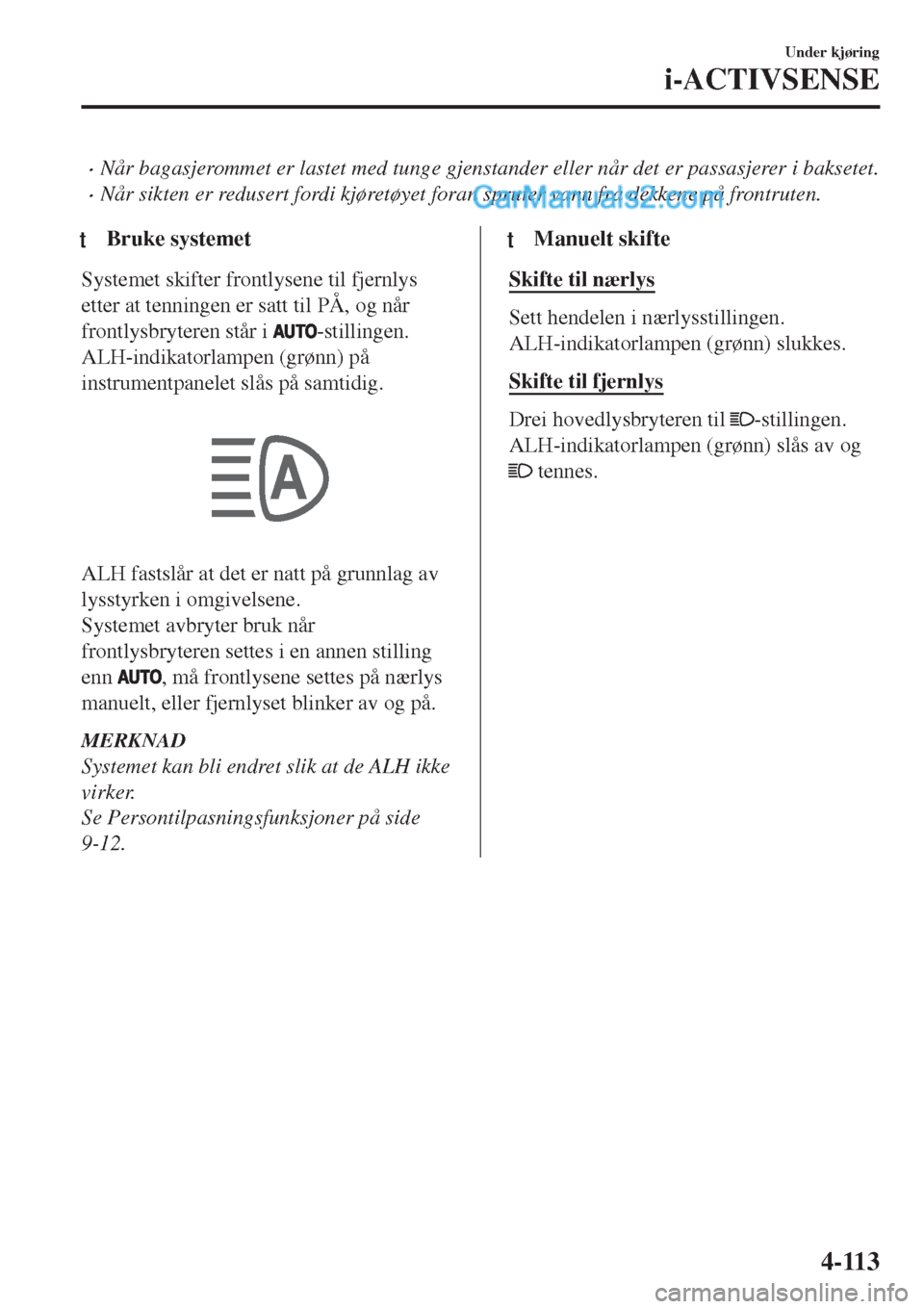

tBruke systemet
Systemet skifter frontlysene til fjernlys
etter at tenningen er satt til PÅ, og når
frontlysbryteren står i
-stillingen.
ALH-indikatorlampen (grønn) på
instrumentpanelet slås på samtidig.
ALH fastslår at det er natt på grunnlag av
lysstyrken i omgivelsene.
Systemet avbryter bruk når
frontlysbryteren settes i en annen stilling
enn
, må frontlysene settes på nærlys
manuelt, eller fjernlyset blinker av og på.
MERKNAD
Systemet kan bli endret slik at de ALH ikke
virker.
Se Persontilpasningsfunksjoner på side
9-12.
tManuelt skifte
Skifte til nærlys
Sett hendelen i nærlysstillingen.
ALH-indikatorlampen (grønn) slukkes.
Skifte til fjernlys
Drei hovedlysbryteren til -stillingen.
ALH-indikatorlampen (grønn) slås av og
tennes.
Under kjøring
i-ACTIVSENSE
4-113

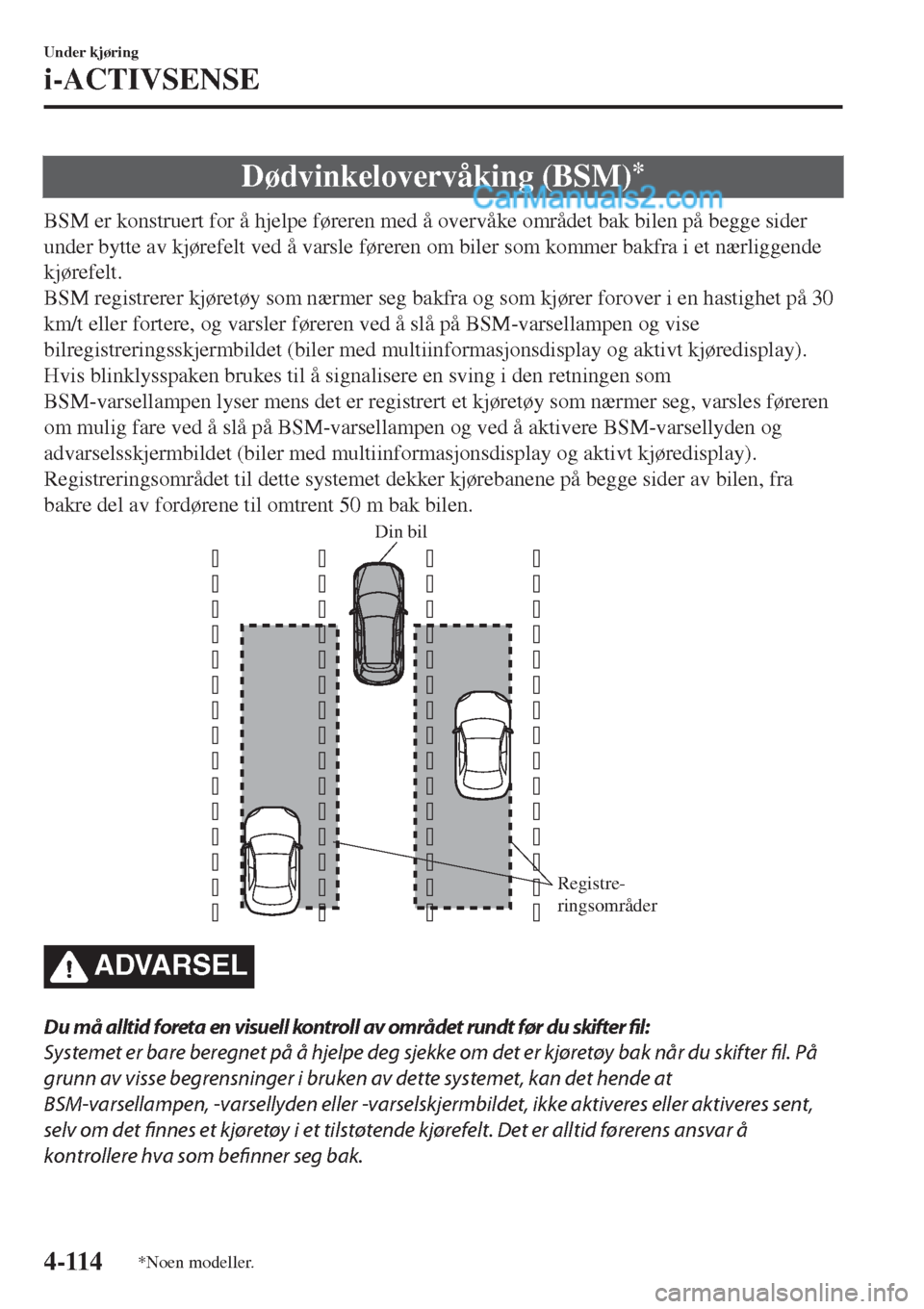

Dødvinkelovervåking (BSM)*
BSM er konstruert for å hjelpe føreren med å overvåke området bak bilen på begge sider
under bytte av kjørefelt ved å varsle føreren om biler som kommer bakfra i et nærliggende
kjørefelt.
BSM registrerer kjøretøy som nærmer seg bakfra og som kjører forover i en hastighet på 30
km/t eller fortere, og varsler føreren ved å slå på BSM-varsellampen og vise
bilregistreringsskjermbildet (biler med multiinformasjonsdisplay og aktivt kjøredisplay).
Hvis blinklysspaken brukes til å signalisere en sving i den retningen som
BSM-varsellampen lyser mens det er registrert et kjøretøy som nærmer seg, varsles føreren
om mulig fare ved å slå på BSM-varsellampen og ved å aktivere BSM-varsellyden og
advarselsskjermbildet (biler med multiinformasjonsdisplay og aktivt kjøredisplay).
Registreringsområdet til dette systemet dekker kjørebanene på begge sider av bilen, fra
bakre del av fordørene til omtrent 50 m bak bilen.
Registre-
ringsområder Din bil
ADVARSEL
Du må alltid foreta en visuell kontroll av området rundt før du skifter fil:
Systemet er bare beregnet på å hjelpe deg sjekke om det er kjøretøy bak når du skifter fil. På
grunn av visse begrensninger i bruken av dette systemet, kan det hende at
BSM-varsellampen, -varsellyden eller -varselskjermbildet, ikke aktiveres eller aktiveres sent,
selv om det finnes et kjøretøy i et tilstøtende kjørefelt. Det er alltid førerens ansvar å
kontrollere hva som befinner seg bak.
Under kjøring
i-ACTIVSENSE
4-114*Noen modeller.

MERKNAD
•BSM fungerer når alle følgende betingelser er oppfylt:
•Tenningen står PÅ.
•AV-indikatorlampen for BSM på instrumentpanelet slås av.
•Bilens hastighet er rundt 30 km/t eller høyere.
•BSM fungerer ikke under følgende forhold.
•Bilens hastighet senkes til under 25 km/t selv om indikatorlampen i BSM AV-bryteren er
slått av.
•Girspaken settes i revers (R) og bilen rygges.
•Svingradiusen er liten (i en skarp sving, svinge i veikryss).
•I følgende tilfeller tennes BSM AV-indikatorlampen og bruken av systemet stoppes. Hvis
BSM AV-indikatorlampen fortsetter å lyse, må bilen undersøkes av et autorisert
Mazda-verksted så snart som mulig.
•Det er registrert et problem med systemet, inklusive BSM-varsellampene.
•Det har oppstått et stort avvik i monteringsposisjonen til radarsensoren (bak) på bilen.
•Det har samlet seg store mengder snø eller is i nærheten av en radarsensor (bak) på
bakre støtfanger. Fjern snø, is eller søle fra bakre støtfanger.
•Kjøre på snødekkede veier i lange perioder.
•Temperaturen nær radarsensorene (bak) blir meget høy under langkjøring i bakker om
sommeren.
•Batterispenningen har falt.
•Under følgende forhold kan ikke radarsensorene (bak) registrere objekter, eller det kan
være vanskelig å registrere dem.
•Et kjøretøy befinner seg i registreringsområdet bakover i et tilstøtende kjørefelt, men
nærmer seg ikke. BSM fastslår forholdene på grunnlag av data som registreres av
radaren.
•Et kjøretøy som kjører ved siden av din bil i nesten samme fart i en lengre periode.
•Kjøretøyer som nærmer seg i motsatt retning.
•Et kjøretøy i et tilstøtende kjørefelt prøver å kjøre forbi bilen din.
•Et kjøretøy i et tilstøtende kjørefelt på en vei med meget brede kjørefelt.
Radarsensorenes (bak) registreringsområde er innstilt på veibredden til motorveier.
•I følgende tilfelle kan det hende BSM-varsellampen ikke blinker, og at varsellyden og
varslingsskjermbildet ikke aktiveres eller blir forsinket.
•Et kjøretøy skifter fil fra et kjørefelt to felt unna til et tilstøtende kjørefelt.
•Kjøring i bratte bakker.
•Passering av toppen av en bakke eller fjellovergang.
•Når det er en høydeforskjell mellom ditt kjørefelt og det tilstøtende kjørefeltet.
•Rett etter at BSM-systemet aktiveres ved å endre innstillingen.
Under kjøring
i-ACTIVSENSE
4-115

•Hvis veien er veldig smal, kan det hende at systemet registrerer kjøretøy i et kjørefelt som
ikke grenser til ditt kjørefelt. Radarsensorenes (bak) registreringsområde er innstilt på
veibredden til motorveier.
•BSM-varsellampen kan tennes og skjermbildet for kjøretøyregistrering kan vises på
displayet som en reaksjon på stasjonære gjenstander (autovern, tuneller, sidevegger og
parkerte kjøretøyer) på eller ved siden av veien.
Objekter som rekkverk og betongvegger som
går parallelt med bilen.Steder hvor avstanden mellom rekkverk eller
vegger på hver side av bilen blir trangere.
Veggene ved inn- og utganger av tunneler,
veiutvidelser.
•En BSM-varsellampe kan blinke, eller varsellyden og indikatoren på varselskjermbildet
kan aktiveres, flere ganger når det tas svinger i gatekryss i byer.
•Slå av BSM ved trekk av tilhenger eller hvis det er montert tilbehør, som for eksempel et
sykkelstativ bak på bilen. Hvis ikke, blir radarens radiobølger blokkert, slik at systemet
ikke kan fungere som det skal.
•I følgende tilfeller kan det være vanskelig å se at BSM-varsellampene på sidespeilene
lyser eller blinker.
•Det har festet seg snø eller is på sidespeilene.
•Fremre dørvindu er dekket med snø, is eller søle er dekket med snø, is eller søle.
•Systemet går over til en varslingsfunksjon som advarer om kryssende trafikk bak bilen når
girspaken settes i revers (R).
Se Varsel om kryssende trafikk bak (RCTA) på side 4-132.
Under kjøring
i-ACTIVSENSE
4-116

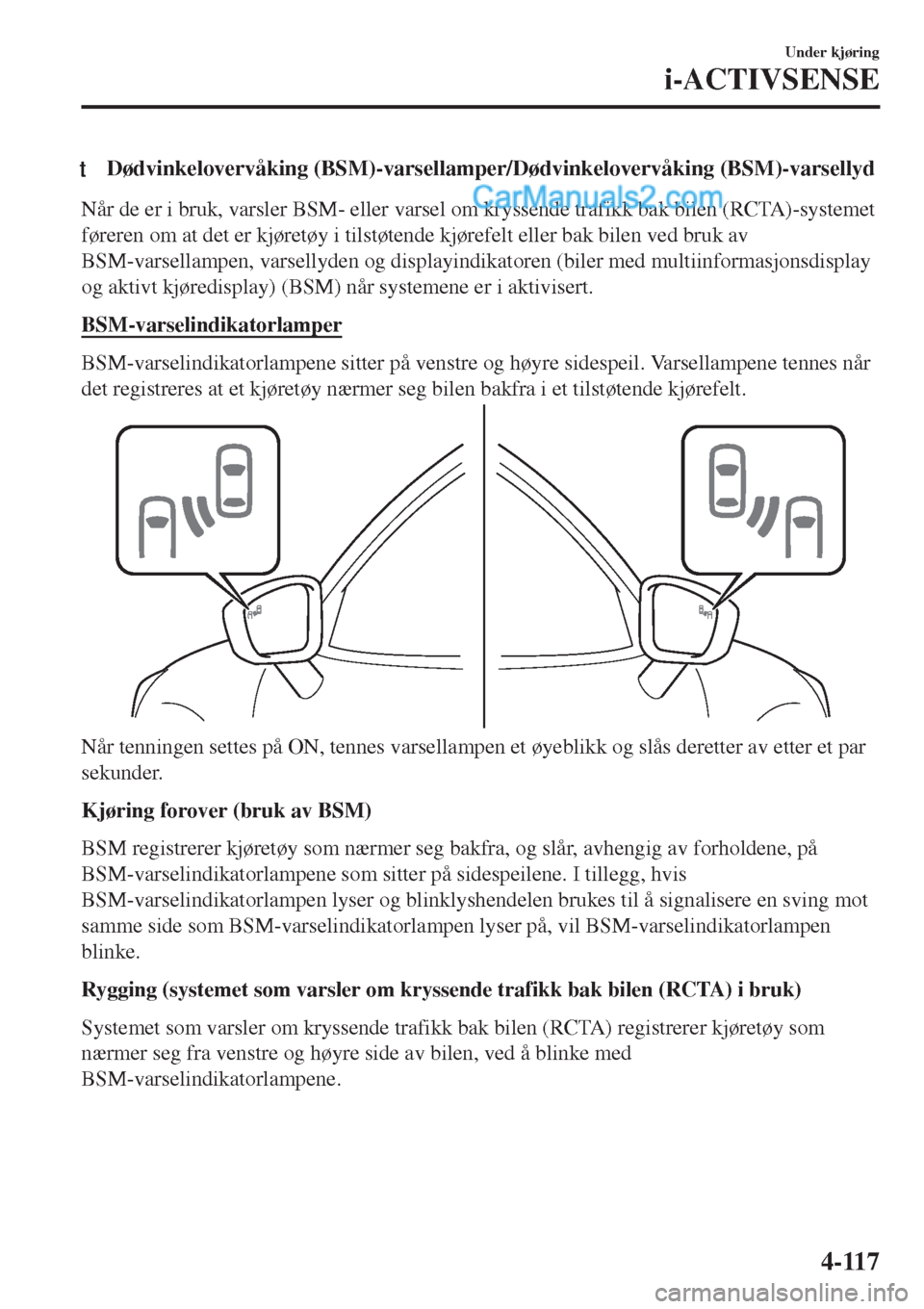

tDødvinkelovervåking (BSM)-varsellamper/Dødvinkelovervåking (BSM)-varsellyd
Når de er i bruk, varsler BSM- eller varsel om kryssende trafikk bak bilen (RCTA)-systemet
føreren om at det er kjøretøy i tilstøtende kjørefelt eller bak bilen ved bruk av
BSM-varsellampen, varsellyden og displayindikatoren (biler med multiinformasjonsdisplay
og aktivt kjøredisplay) (BSM) når systemene er i aktivisert.
BSM-varselindikatorlamper
BSM-varselindikatorlampene sitter på venstre og høyre sidespeil. Varsellampene tennes når
det registreres at et kjøretøy nærmer seg bilen bakfra i et tilstøtende kjørefelt.
Når tenningen settes på ON, tennes varsellampen et øyeblikk og slås deretter av etter et par
sekunder.
Kjøring forover (bruk av BSM)
BSM registrerer kjøretøy som nærmer seg bakfra, og slår, avhengig av forholdene, på
BSM-varselindikatorlampene som sitter på sidespeilene. I tillegg, hvis
BSM-varselindikatorlampen lyser og blinklyshendelen brukes til å signalisere en sving mot
samme side som BSM-varselindikatorlampen lyser på, vil BSM-varselindikatorlampen
blinke.
Rygging (systemet som varsler om kryssende trafikk bak bilen (RCTA) i bruk)
Systemet som varsler om kryssende trafikk bak bilen (RCTA) registrerer kjøretøy som
nærmer seg fra venstre og høyre side av bilen, ved å blinke med
BSM-varselindikatorlampene.
Under kjøring
i-ACTIVSENSE
4-117

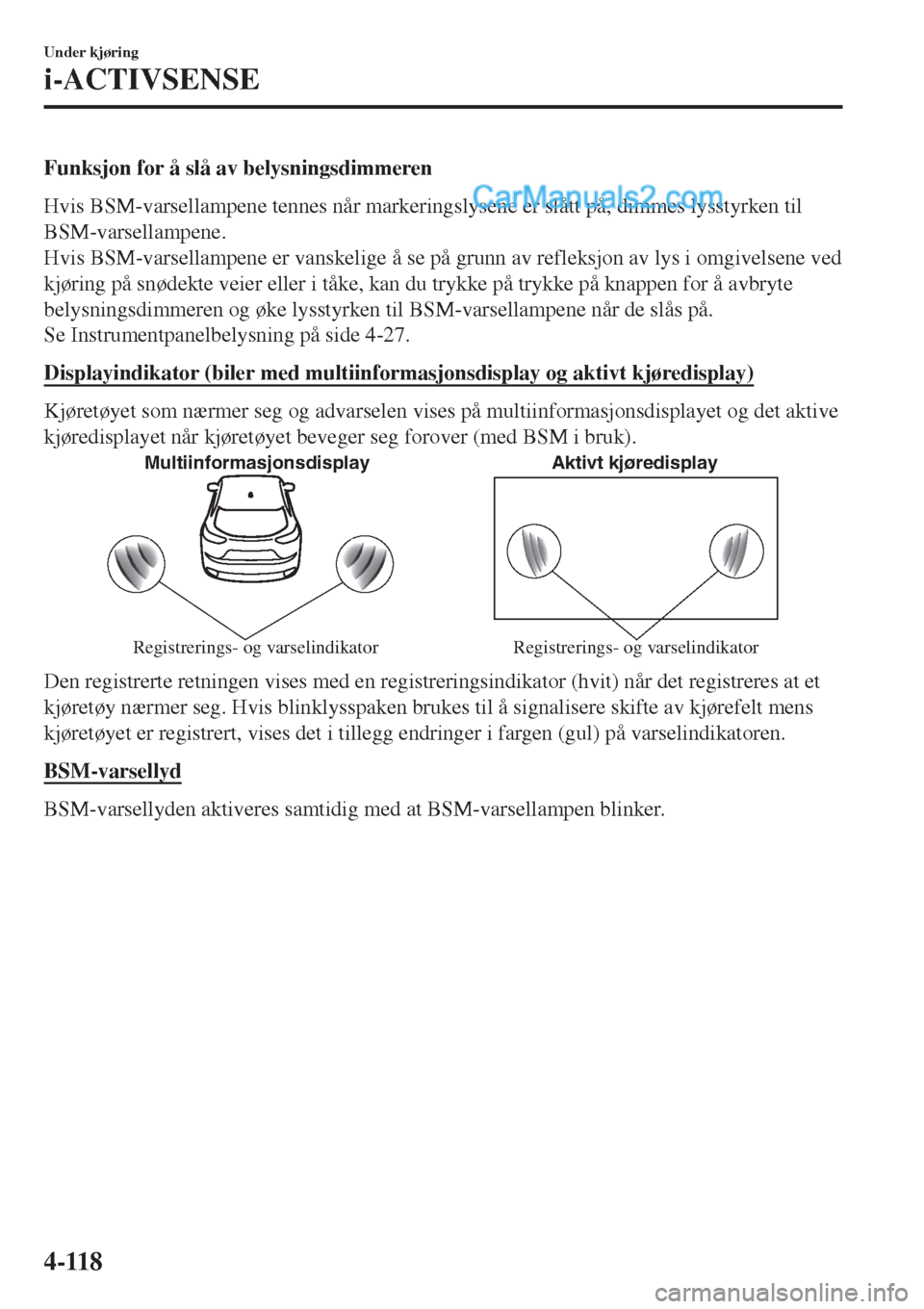

Funksjon for å slå av belysningsdimmeren
Hvis BSM-varsellampene tennes når markeringslysene er slått på, dimmes lysstyrken til
BSM-varsellampene.
Hvis BSM-varsellampene er vanskelige å se på grunn av refleksjon av lys i omgivelsene ved
kjøring på snødekte veier eller i tåke, kan du trykke på trykke på knappen for å avbryte
belysningsdimmeren og øke lysstyrken til BSM-varsellampene når de slås på.
Se Instrumentpanelbelysning på side 4-27.
Displayindikator (biler med multiinformasjonsdisplay og aktivt kjøredisplay)
Kjøretøyet som nærmer seg og advarselen vises på multiinformasjonsdisplayet og det aktive
kjøredisplayet når kjøretøyet beveger seg forover (med BSM i bruk).
Multiinformasjonsdisplay Aktivt kjøredisplay
Registrerings- og varselindikator Registrerings- og varselindikator
Den registrerte retningen vises med en registreringsindikator (hvit) når det registreres at et
kjøretøy nærmer seg. Hvis blinklysspaken brukes til å signalisere skifte av kjørefelt mens
kjøretøyet er registrert, vises det i tillegg endringer i fargen (gul) på varselindikatoren.
BSM-varsellyd
BSM-varsellyden aktiveres samtidig med at BSM-varsellampen blinker.
Under kjøring
i-ACTIVSENSE
4-118

tOppheve bruk av
dødvinkelovervåking (BSM)
BSM-systemet kan slås av.
Se Persontilpasningsfunksjoner på side
9-12.
Når BSM settes ut av bruk, slås systemene
BSM og varsling om kryssende trafikk bak
bilen (RCTA) av og BSM OFF
(av)-indikatorlampen i instrumentpanelet
tennes.
MERKNAD
Når tenningen slås AV, opprettholdes
systemstatus slik den var før systemet ble
slått av. Hvis, for eksempel, tenningen ble
slått AV mens systemene BSM og varsling
om kryssende trafikk bak bilen (RCTA) er
klar til bruk, vil de også være klar til bruk
neste gang tenningen slås PÅ.
Under kjøring
i-ACTIVSENSE
4-119

Trafikkskiltgjenkjenningssystem (TSR)*
TSR hjelper til å forhindre at føreren overser trafikkskilt, og støtter tryggere kjøring ved å
vise trafikkskilt på det aktive kjøredisplayet som gjenkjennes av foroversensorkameraet
(FSC) eller som er registrert i navigasjonssystemet, mens bilen kjøres.
TSR viser fartsgrenseskilt (inklusive tilleggsskilt), innkjøring forbudt- og forbikjøring
forbudt-skilt (frontrute-type).
Hvis bilens hastighet er høyere enn fartsgrensen som står på skiltet i det aktive
kjøredisplayet mens bilen kjøres, varsler systemet føreren på det aktive kjøredisplayet og
med en varsellyd.
MERKNAD
•TSR støttes ikke i noen land eller regioner. Kontakt et ekspertverksted, vi anbefaler et
autorisert Mazda-verksted, for å få informasjon om hvilke land eller regioner som støttes.
•TSR fungerer kun hvis navigasjonssystemets SD-kort (original Mazda) er satt inn i
SD-kortsporet. Be om råd fra et verksted, vi anbefaler et autorisert Mazda-verksted.
Skilt gjenkjent Skilt vises
Indikator på aktivt kjŒredisplay Indikator på aktivt kjŒredisplay
ADVARSEL
Du må alltid observere de faktiske trafikkskiltene under kjøring.
TSR hjelper til å forhindre at føreren overser trafikkskilt, og gir støtte for sikrere kjøring. Det
kan hende et trafikkskilt ikke gjenkjennes eller at det vises et annet skilt en det som faktisk står
ved veien. Dette kan skyldes værforholdene eller problemer med trafikkskiltene. Det er alltid
førerens ansvar å kontrollere de faktiske trafikkskiltene. Hvis du ikke gjør det, kan det føre til
en ulykke.
Under kjøring
i-ACTIVSENSE
4-120*Noen modeller.

MERKNAD
•TSR fungerer ikke hvis det er en svikt i foroversensorkameraet (FSC).
•Under følgende forhold kan det hende TSR ikke vil fungere som det skal.
•Det står en gjenstand på instrumentpanelet som gjenspeiles av frontruten og fanges opp
av kameraet.
•Det ligger tung bagasje i bagasjerommet eller på baksetet og bilen heller.
•Dekktrykket ikke justeres til spesifisert trykk.
•Det er montert andre enn standarddekk.
•Bilen kjøres i ut- av eller innkjøringen til et rasteområde eller bomstasjon på en
motorvei.
•Når lysstyrken i omgivelsene skifter plutselig, som når man kjører inn eller ut av en
tunnel.
•Frontlysene er svakere på grunn av smuss eller på grunn av avvik i den optiske aksen.
•Frontruten er skitten eller dugget.
•Frontruten og kameraet er dugget (vanndråper).
•Det skinner skarpt lys på fronten av bilen (som baklys eller fjernlys fra møtende
kjøretøyer).
•Bilen er i en skarp sving.
•Sterkt lys gjenspeiles av veien.
•Et trafikkskilt er i en posisjon som gjør det vanskelig å gjenspeile lyse fra bilens
frontlys, som når bilen kjøres om natten eller i en tunnel.
•Bilen kjøres under vanskelig værforhold, som i regn, tåke eller snøvær.
•Lagrede kartdata for navigasjonssystemet er ikke kurante.
•Et trafikkskilt er skjult av søle eller snø.
•Et trafikkskilt er skjult av trær eller et kjøretøy.
•Et trafikkskilt er står delvis i skygge.
•Et trafikkskilt er bøyd eller skjevt.
•Et trafikkskilt står for lavt eller for høyt.
•Et trafikkskilt er for lyst eller for mørkt (inklusive elektriske trafikkskilt).
•Et trafikkskilt er for stort eller for lite.
•Det finnes en tilsvarende gjenstand ved siden av trafikkskiltet som skal leses (for
eksempel et annet trafikkskilt eller andre skilt som ligner).
•TSR fungerer ikke hvis det aktive kjøredisplayet er stilt inn på ikke-visning.
•TSR kan slås av.
Se Persontilpasningsfunksjoner på side 9-12.
Under kjøring
i-ACTIVSENSE
4-121

tVisning av trafikkskilt
Følgende trafikkskilt vises på det aktive kjøredisplayet.
Fartsgrenseskilt (inklusive underskilt)
Fartsgrenseskilt
Ekstraskilt (eksempel)
Hvis foroversensorkameraet (FSC) ikke kan klassifisere et underskilt (for eksempel
tidsbegrensninger, svingeforbud, soneslutt) riktig, vises følgende skjermbilde.
Skilt med fartsgrense ved dårlig vær
Innkjøring forbudt-skilt
Forbikjøring forbudt-skilt (frontrute-type)
TSR kan vise et forbikjøring forbudt-skilt og et fartsgrenseskilt samtidig.
Under kjøring
i-ACTIVSENSE
4-122
