MAZDA MODEL CX-5 2017 Instrukcja Obsługi (in Polish)

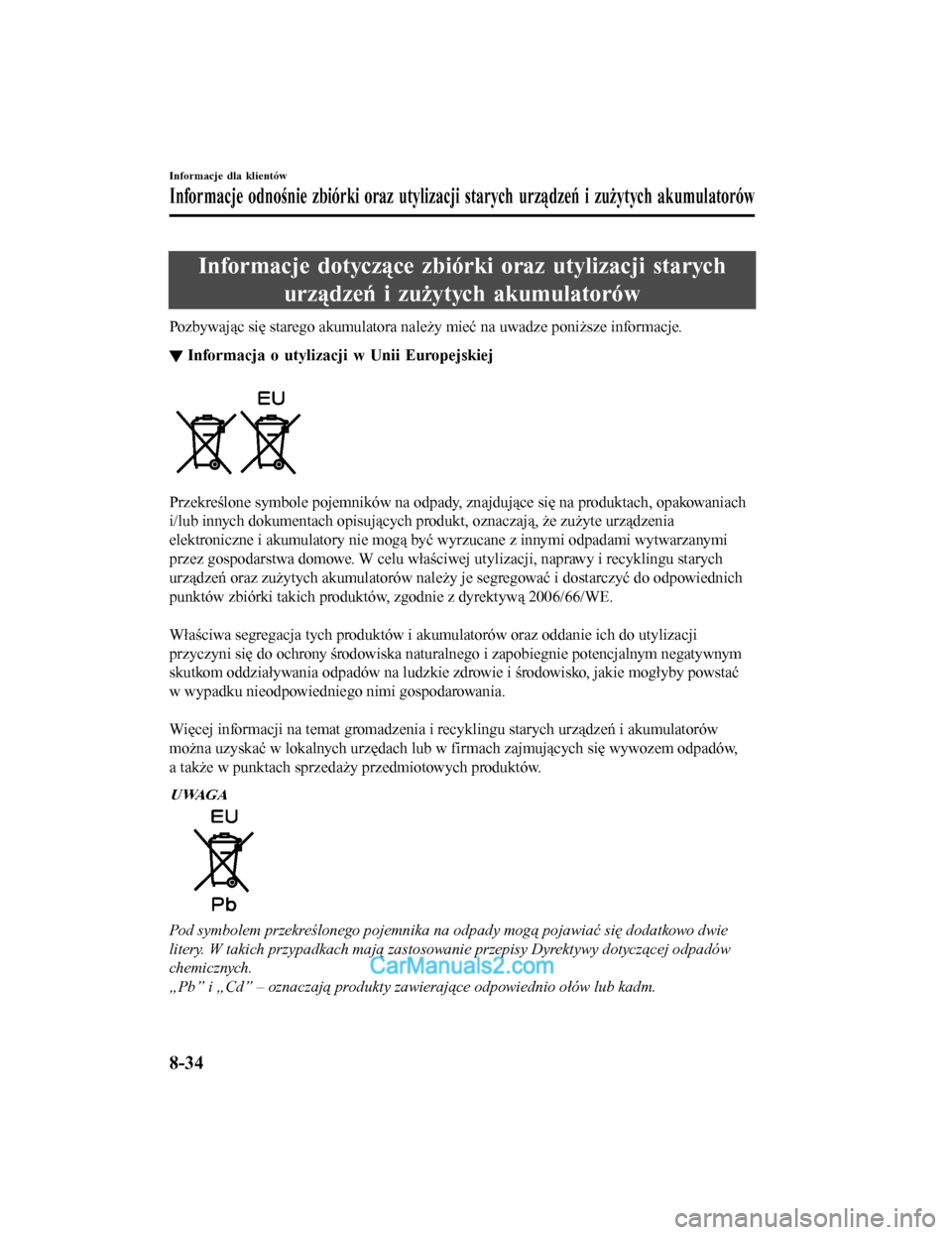

Informacje dotyczące zbiórki oraz utylizacji starychurządze\b i zużytych akumulatorów
Pozbywając się starego akumulatora należy mieć na uwadze poniższe informacje.
▼Informacja o utylizacji w Unii Europejskiej
Przekreślone symbole pojemników na odpady, znajdujące się na produktach, opakowaniach
i/lub innych dokumentach opisujących produkt, oznaczają, że zużyte urządzenia
elektroniczne i akumulatory nie mogą być
wyrzucane z innymi odpadami wytwarzanymi
przez gospodarstwa domowe. W celu właściwej utylizacji, naprawy i recyklingu starych
urządzeń oraz zużytych akumulatorów należy je segregować i dostarczyć do odpowiednich
punktów zbiórki takich produktów , zgodnie z dyrektywą 2006/66/WE.

Właściwa segregacja tych produktów i akum ulatorów oraz oddanie ich do utylizacji
przyczyni się do ochrony środowiska natu ralnego i zapobiegnie potencjalnym negatywnym
skutkom oddziaływania odpadów na ludzkie zdrowie i środowisko, jakie mogłyby powstać
w wypadku nieodpowiedniego nimi gospodarowania.

Więcej informacji na temat gromadzenia i recyklingu starych urządzeń i akumulatorów
można uzyskać w lokalnych urzędach lub w firmach zajmujących się wywozem odpadów,
a także w punktach sprzedaży przedmiotowych produktów.
UWAGA
Pod symbolem przekreślonego pojemnika na odpady mog\b pojawiać się dodatkowo dwie
litery. W takich przypadkach maj\b zastosowanie przepisy Dyrektywy dotycz\bcej odpadów
chemicznych.
„Pb” i „Cd” – oznaczaj\b produkty zawieraj\bce odpowiednio ołów lub kadm.
Informacje dla klientów
Informacje odnośnie zbiórki oraz utylizacji starych urządze\b i zużytych akumulatorów
8-34
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

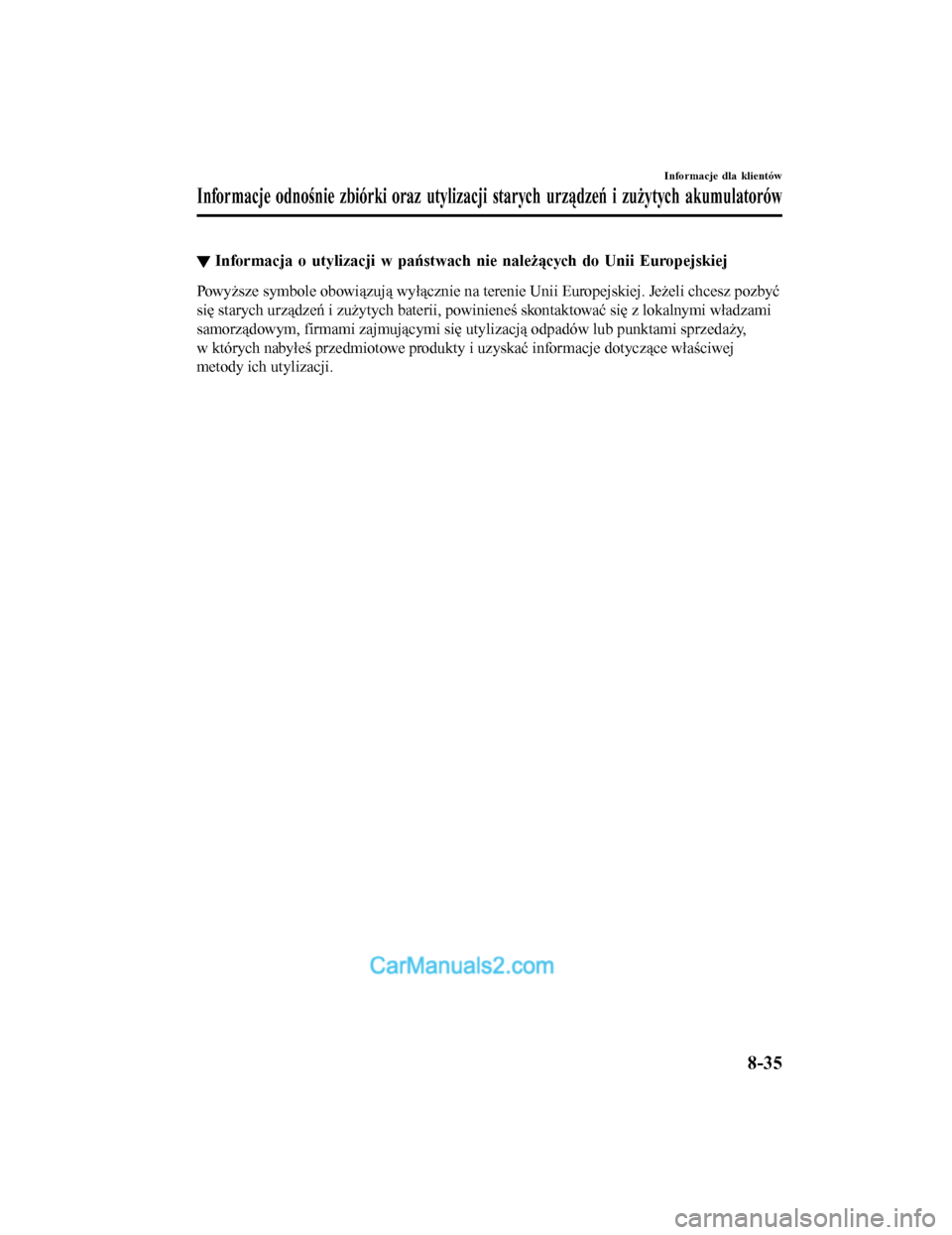

▼Informacja o utylizacji w pa\bstwach nie należących do Unii Europejskiej
Powyższe symbole obowiązują wyłącznie na terenie Unii Europejskiej. Jeżeli chcesz pozbyć
się starych urządzeń i zużytych baterii, powinieneś skontaktować się z lokalnymi władzami
samorządowym, firmami zajmującymi się utylizacją odpadów lub punktami sprzedaży,
w których nabyłeś przedmiotowe produkty
i uzyskać informacje dotyczące właściwej
metody ich utylizacji.
Informacje dla klientów
Informacje odnośnie zbiórki oraz utylizacji starych urządze\b i zużytych akumulatorów
8-35
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

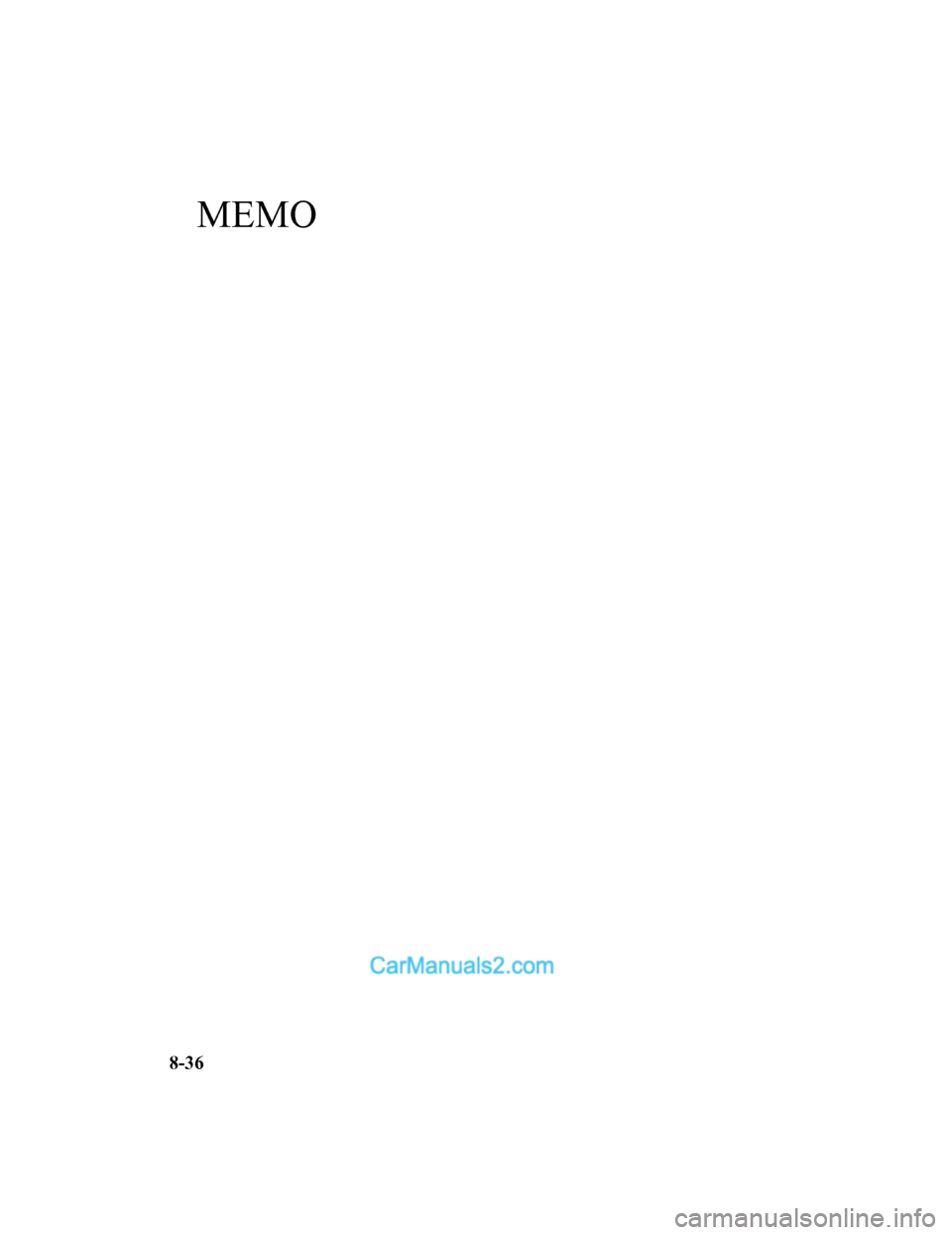

MEMO
8-36
2017-7-17 16:09:52Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

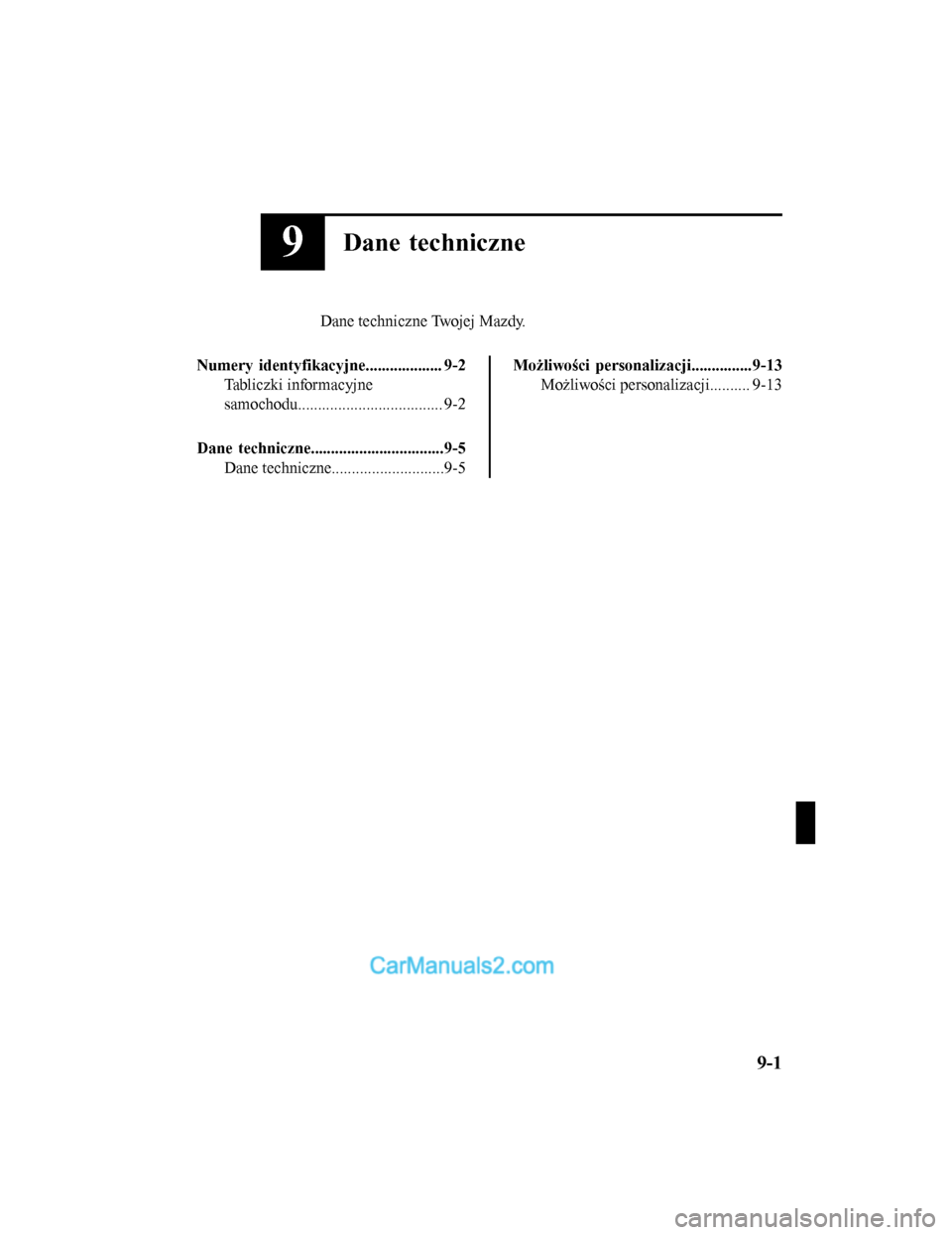

9Dane techniczne
Dane techniczne Twojej Mazdy.
Numery identyfikacyjne................... 9-2 Tabliczki informacyjne
samochodu.................................... 9-2
Dane techniczne.................................9-5 Dane techniczne............................9-5
Możliwości personalizacji............... 9-13Możliwości personal izacji.......... 9-13
9-1
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

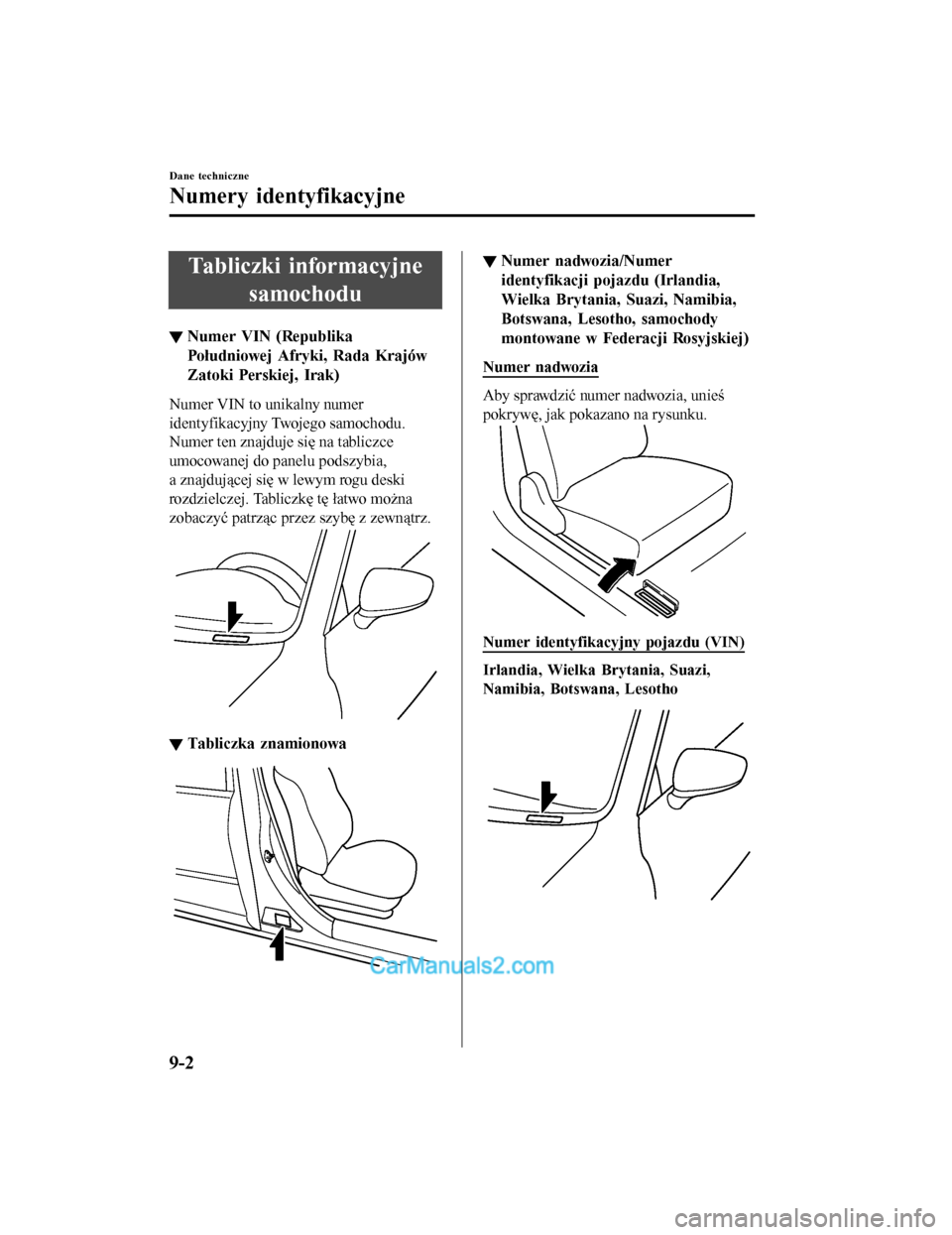

Tabliczki informacyjnesamochodu
▼Numer VIN (Republika
Południowej Afryki, Rada Krajów
Zatoki Perskiej, Irak)
Numer VIN to unikalny numer
identyfikacyjny Twojego samochodu.
Numer ten znajduje się na tabliczce
umocowanej do panelu podszybia,
a znajdującej się w lewym rogu deski
rozdzielczej. Tabliczkę tę łatwo można
zobaczyć patrząc przez szybę z zewnątrz.
▼Tabliczka znamionowa
▼
Numer nadwozia/Numer
identyfikacji pojazdu (Irlandia,
Wielka Brytania, Suazi, Namibia,
Botswana, Lesotho, samochody
montowane w Federacji Rosyjskiej)
Numer nadwozia
Aby sprawdzić numer nadwozia, unieś
pokrywę, jak pokazano na rysunku.
Numer identyfikacy
jny pojazdu (VIN)
Irlandia, Wielka Brytania, Suazi,
Namibia, Botswana, Lesotho
Dane techniczne
Numery identyfikacyjne
9-2
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

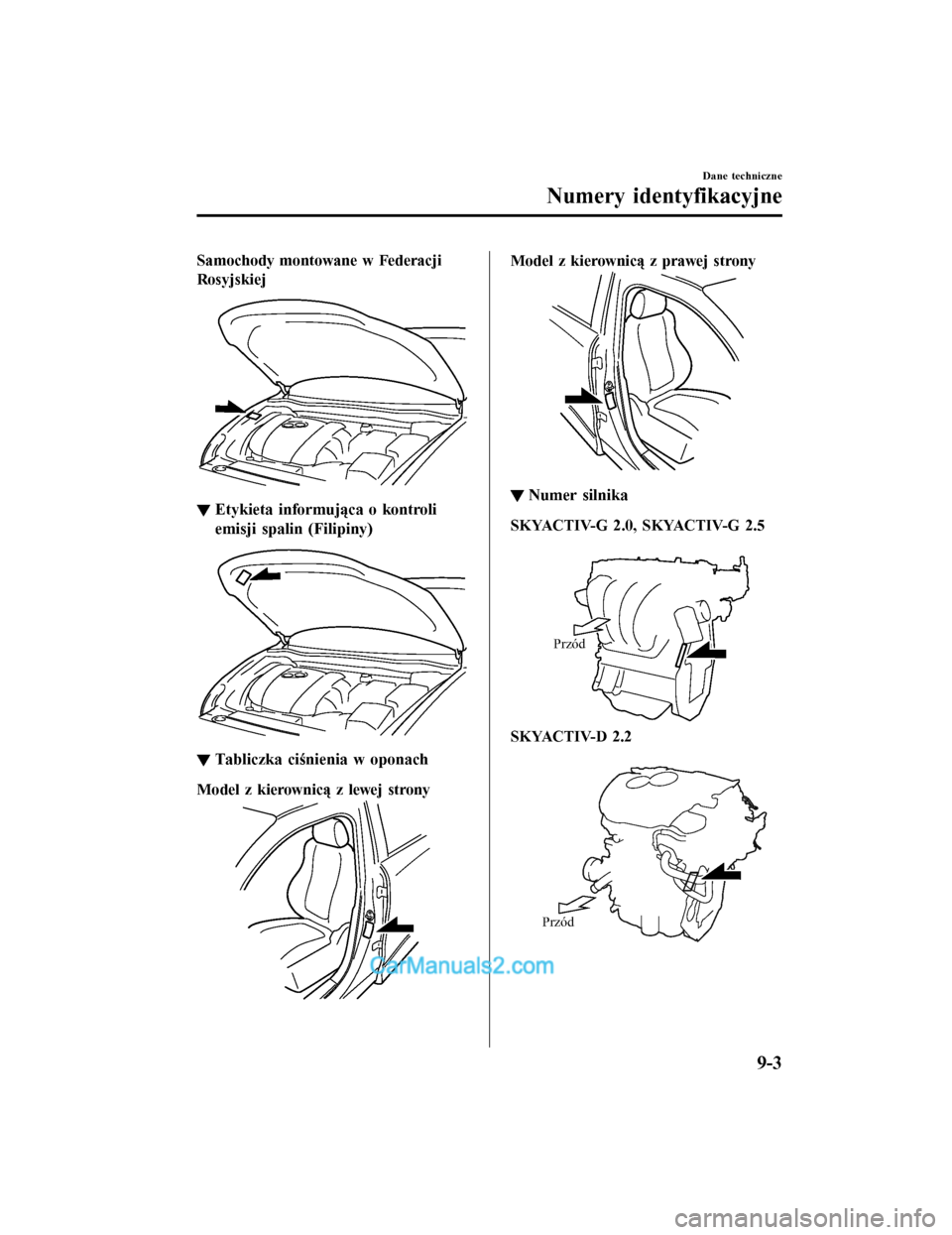

Samochody montowane w Federacji
Rosyjskiej
▼Etykieta informująca o kontroli
emisji spalin (Filipiny)
▼Tabliczka ciśnienia w oponach
Model z kierownicą z lewej strony
Model z kierownicą z prawej strony
▼Numer silnika
SKYACTIV-G 2.0, SKYACTIV-G 2.5

Przód
SKYACTIV-D 2.2

Przód
Dane techniczne
Numery identyfikacyjne
9-3
2017-7-17 16:09:52Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

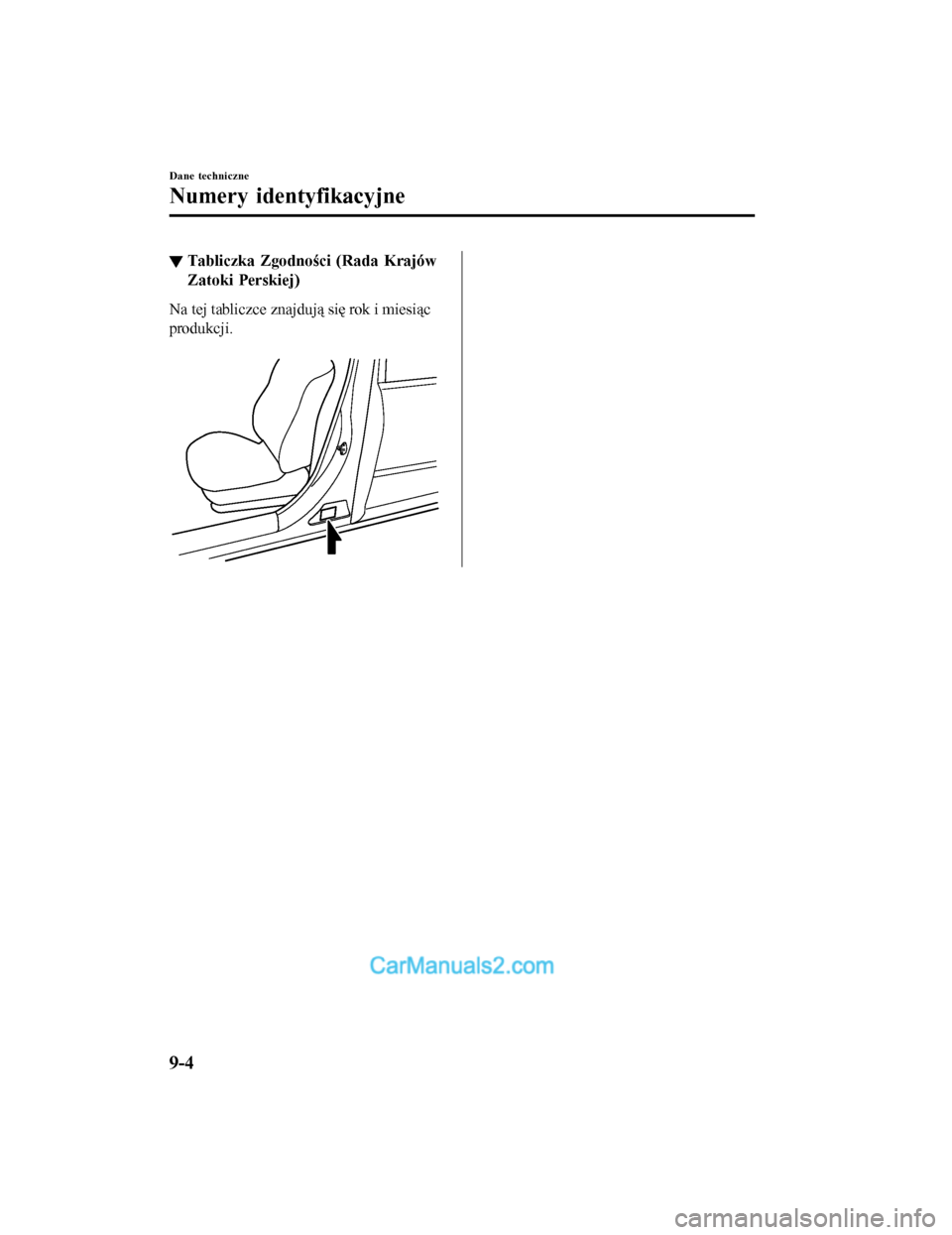

▼Tabliczka Zgodności (Rada Krajów
Zatoki Perskiej)
Na tej tabliczce znajdują się rok i miesiąc
produkcji.

Dane techniczne
Numery identyfikacyjne
9-4
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

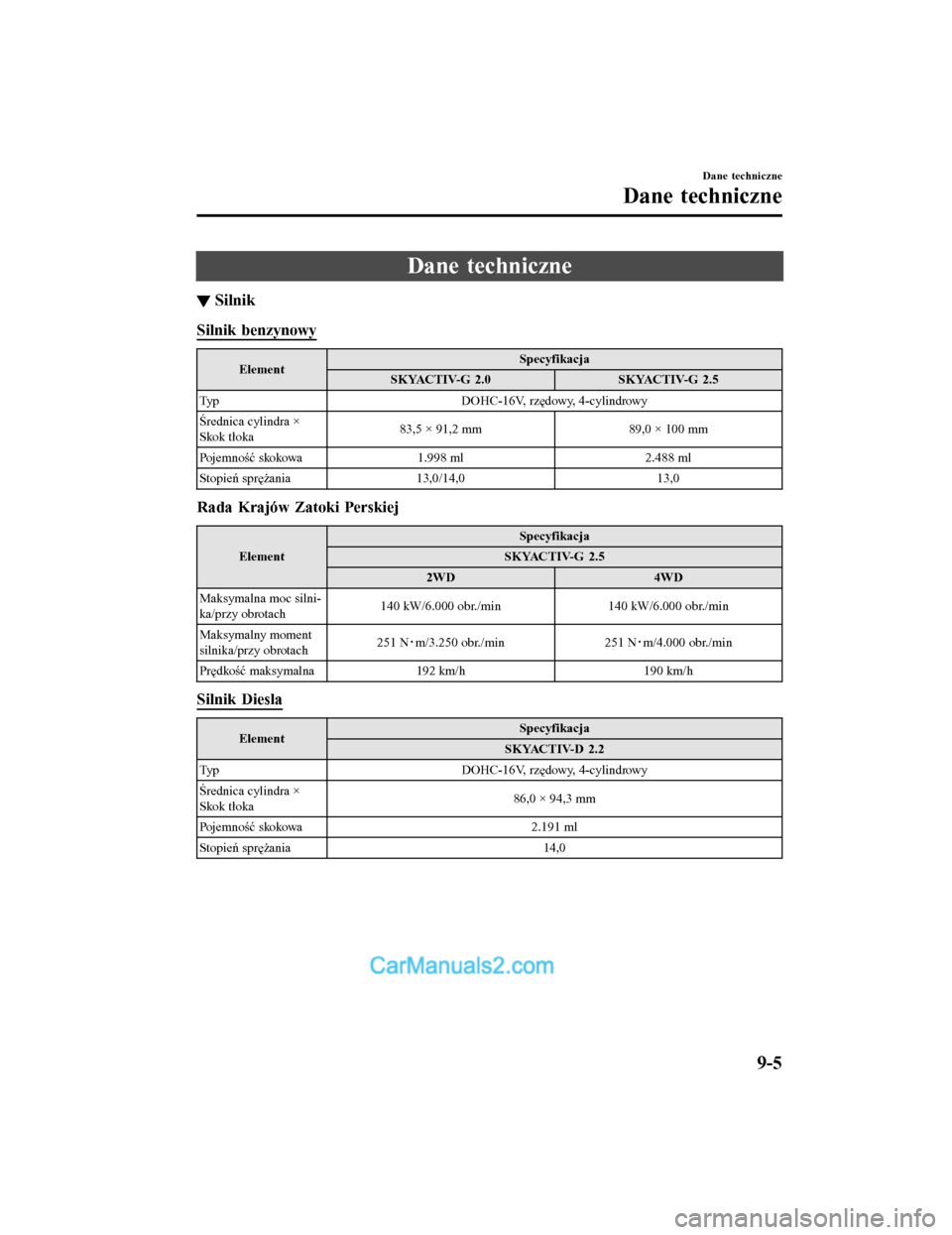

Dane techniczne
▼Silnik
Silnik benzynowy
Element Specyfikacja
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Typ DOHC-16V, rzędowy, 4-cylindrowy
Średnica cylindra ×
Skok tłoka 83,5 × 91,2 mm
89,0 × 100 mm
Pojemność skokowa 1.998 ml 2.488 ml
Stopień sprężania 13,0/14,0 13,0
Rada Krajów Zatoki Perskiej
Element Specyfikacja
SKYACTIV-G 2.5
2WD 4WD
Maksymalna moc silni-
ka/przy obrotach 140 kW/6.000 obr./min
140 kW/6.000 obr./min
Maksymalny moment
silnika/przy obrotach 251 N
･m/3.250 obr./min 251 N･m/4.000 obr./min
Prędkość maksymalna 192 km/h 190 km/h
Silnik Diesla
Element Specyfikacja
SKYACTIV-D 2.2
Typ DOHC-16V, rzędowy, 4-cylindrowy
Średnica cylindra ×
Skok tłoka 86,0 × 94,3 mm
Pojemność skokowa 2.191 ml
Stopień sprężania 14,0
Dane techniczne
Dane techniczne
9-5
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

▼Instalacja elektryczna
Element Klasyfikacja
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
Akumulator Q-85
*1T-11 0*112V-55Ah/20HR*2 lub 12V-65Ah/20HR*2
Oznaczenie świecy
zapłonowejZ wyjątkiem Taj-
landii
Oryginalna świeca
zapłonowa
Mazda
*3
PE5R-18-110 lub
PE5S-18-110 ―
Tajlandia PEHW-18–110
*1 Q-85 lub T-110 opracowano dla systemu i-stop (FOR STOP & START)/i-ELOOP. Aby zapewnić prawidłowe
działanie systemu i-stop (FOR STOP & START)/i-ELOOP należy stosować wyłącznie Q-85 lub T-110. W celu
uzyskania szczegółowych informacji skonsultuj się ze specjalistycznym serwisem, zalecamy Autoryzowaną
Stację Obsługi Mazdy.
*2 Nie stosować w przypadku systemu i-stop/i-ELOOP.*3 Świece zapłonowe zapewniają optymalne osiągi w zakresie SKYACTIV-G. W celu uzyskania szczegółowych informacji skonsultuj się ze specjalistycznym serwis em, zalecamy Autoryzowaną Stację Obsługi Mazdy.
PRZESTROGA
Do czyszczenia świec irydowych nie należy używać szczotek drucianych. Cienka powłoka
irydowa elektrody oraz platynowe końcówki mog\b ulec uszkodzeniu.
Dane techniczne
Dane techniczne
9-6
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

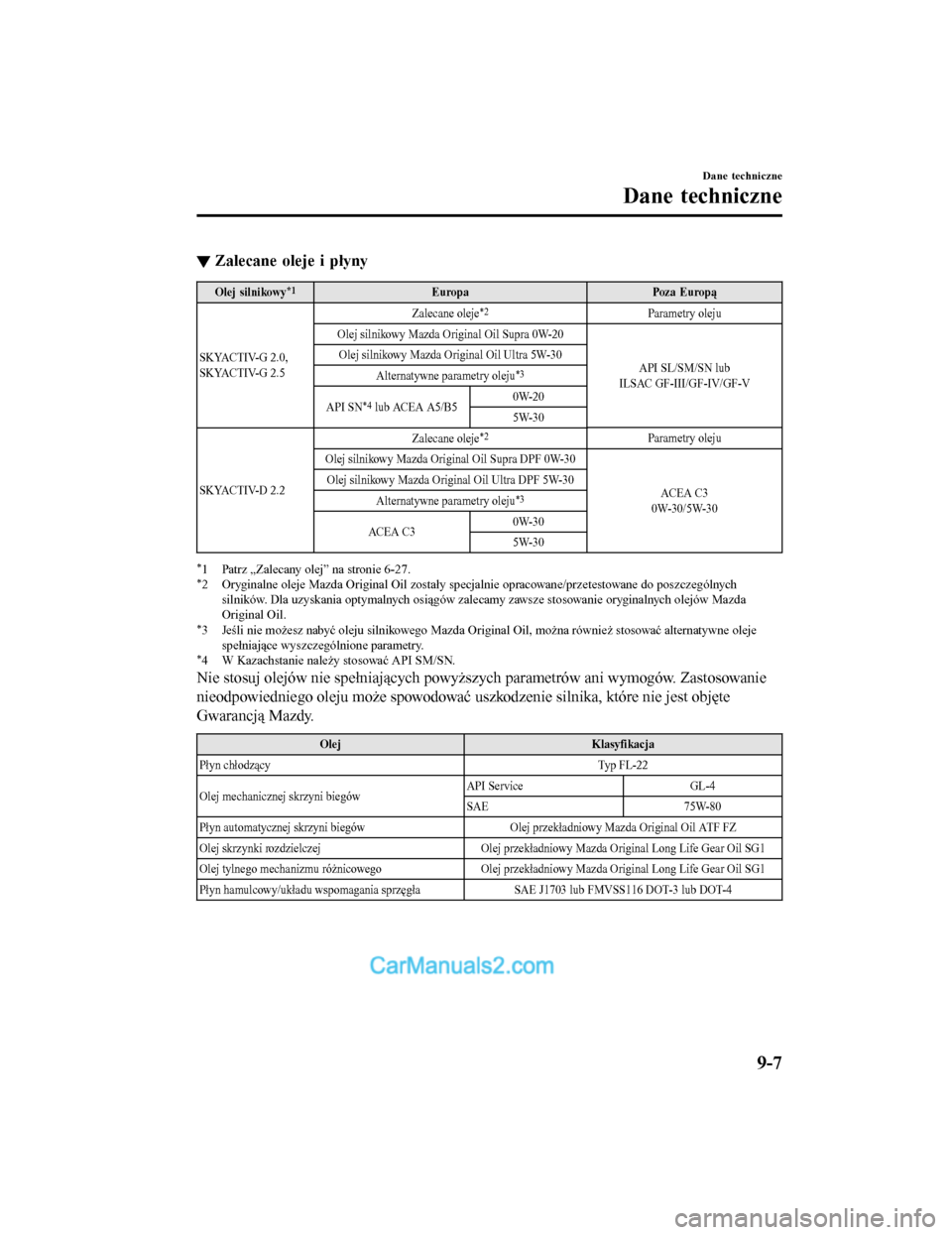

▼Zalecane oleje i płyny
Olej silnikowy*1Europa
Poza Europą
SKYACTIV-G 2.0,
SKYACTIV-G 2.5 Zalecane oleje
*2Parametry oleju
Olej silnikowy Mazda Original Oil Supra 0W-20
API SL/SM/SN lub
ILSAC GF-III/GF-IV/GF-V
Olej silnikowy Mazda Original Oil Ultra 5W-30
Alternatywne parametry oleju
*3
API SN*4 lub ACEA A5/B5 0W-20
5W-30
SKYACTIV-D 2.2 Zalecane oleje
*2Parametry oleju
Olej silnikowy Mazda Original Oil Supra DPF 0W-30
ACEA C3
0W-30/5W-30
Olej silnikowy Mazda Original Oil Ultra DPF 5W-30
Alternatywne parametry oleju
*3
ACEA C3 0W-30
5W-30
*1 Patrz „Zalecany olej” na stronie 6-27.*2 Oryginalne oleje Mazda Original Oil zostały specjalnie opracowane/przetestowane do poszczególnych
silników. Dla uzyskania optymalnych osiągów zalecamy zawsze stosowanie oryginalnych olejów Mazda
Original Oil.
*3 Jeśli nie możesz nabyć oleju silnikowego Mazda Original Oil, można również stosować alternatywne olejespełniające wyszczególnione parametry.
*4 W Kazachstanie należy stosować API SM/SN.
Nie stosuj olejów nie spełniających powyższych parametrów ani wymogów. Zastosowanie
nieodpowiedniego oleju może spowodować uszkodzenie silnika, które nie jest objęte
Gwarancją Mazdy.
Olej Klasyfikacja
Płyn chłodzący Typ FL-22
Olej mechanicznej skrzyni biegów API Service
GL-4
SAE 75W-80
Płyn automatycznej skrzyni biegów Olej przekładniowy Mazda Original Oil ATF FZ
Olej skrzynki rozdzielczej Olej przekładniowy Mazda Original Long Life Gear Oil SG1
Olej tylnego mechanizmu różnicowego Olej przekładniowy Mazda Original Long Life Gear Oil SG1
Płyn hamulcowy/układu wspomagania sprzęgła SAE J1703 lub FMVSS116 DOT-3 lub DOT-4
Dane techniczne
Dane techniczne
9-7
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf
