Çocuk Koltu ÷u Sisteminin Yerle útirilmesi
tÇocuk Koltu ÷u Kategorileri
NOT
Çocuk koltu ÷u sat Õn al Õrken, üreticiye çocu ÷unuz ve arac Õn Õz için hangi tip çocuk
koltu ÷unun uygun oldu ÷unu sorunuz.
(Avrupa ve UNECE 44 düzenlemesine uyan ülkeler)
UNECE 44 düzenlemelerine göre çocuk koltuklar Õ 5 ayr Õ grupta s Õn Õfland Õr Õlmaktad Õr.
Grup Ya úA ÷ Õrl Õk
0 9 aya kadar 10 kg’a kadar
0
2 ya úa kadar 13 kg’a kadar
1 8 aydan 4 ya úa kadar 9 kgŠ18 kg
23 ya útan 7 ya úa kadar 15 kgŠ25 kg
36 ya útan 12 ya úa kadar 22 kgŠ36 kg
(Di ÷er ülkeler)
Lütfen ülkenizin çocuk koltu ÷u kullan Õm Õ ile ilgili yasal düzenlemelerine uyunuz.
tÇocuk Güvenlik Sistemi Tipleri
(Avrupa ve UNECE 44 düzenlemesine
uyan ülkeler)
Bu kullan Õm k Õlavuzunda, emniyet
kemeriyle sabitlenen bebek koltu ÷u, çocuk
koltu ÷u ve oturak koltu ÷u olmak üzere üç
farkl Õ tipte çocuk koruma sistemiyle ilgili
aç Õklamalar mevcuttur: bebek koltu ÷u,
çocuk koltu ÷u ve oturak koltu ÷u.
NOT
•Ye r l e útirme konumlar Õ çocuk koltu ÷u
tipine göre ayr Õ ayr Õ belirlenmi útir.
Daima üretici firman Õn talimatlar Õn Õ ve
bu kullan Õm k Õlavuzunu daima dikkatlice
okuyunuz.
•Çocuk koltuklar Õn Õn, araç koltuklar Õn Õn
ve emniyet kemerlerinin
tasar Õmlar Õndaki çe úitlili ÷e ba ÷l Õ olarak
çocuk koltuklar Õ tüm oturma konumlar Õ
için uygun olmayabilir. Çocuk koltu ÷u
sat Õn almadan önce, çocuk koltu ÷unu
arac Õn Õzda kullanmay Õ planlad Õ ÷ Õn Õz
konumda (ya da konumlarda) test ediniz.
Önceden sat Õn alm Õ ú oldu ÷unuz çocuk
koltu ÷u arac Õn Õza uymazsa uygun tipte
yeni bir çocuk koltu ÷u sat Õn alman Õz
gerekmektedir.
Temel Güvenlik Ekipmanlar Õ
Çocuk Koltu ÷u
2-31
Page 52 of 775
Bebek koltu ÷u
UNECE 44 düzenlemesinin Grup 0 ve
0' Õna
e úittir.
Çocuk koltu ÷u
UNECE 44 düzenlemesinin Grup 1'ine
e úittir.
Oturak koltu ÷u
UNECE 44 düzenlemesinin Grup 2 ve
3'üne e úittir .
Bir takviye koltuğu kullanırken her
zaman aracın baş desteğini takviye
koltuğunun bulunduğu yere
yerleştirin. Takviye koltuğu *
1
*1
(Di ÷er ülkeler)
Lütfen ülkenizin çocuk koltu ÷u kullan Õm Õ
ile ilgili yasal düzenlemelerine uyunuz.
ttBebek Koltu ÷u Yerle útirme Konumu
Bebek koltu ÷unu daima arkaya bakar
konumda kullan Õn Õz.
Bebek koltu ÷unun yerle útirme konumu
için, “Çocuk Koruma Sisteminin Çe úitli
Koltuk Konumlar Õna Uygunlu ÷u” nu
gösteren tabloya bak Õn Õz (sayfa 2-36).
UYARI
Bebek koltuğunu daima doğru konumda
yerleştiriniz:
“Çocuk Koltuğunun Çeşitli Koltuk
Konumlarına Uygunluğunu Gösteren
Tablo”yu
dikkate almadan bebek
koltuğunu yerleştirmek çok tehlikelidir.
Yanlış konumda yerleştirilen bebek koltuğu
düzgün şekilde sabitlenemez. Çarpışma
esnasında çocuk aracın
içinde
bir yere veya
birine
çarpabilir ve bu durum
ciddi
yaralanmalar veya ölümle sonuçlanabilir.
Temel Güvenlik Ekipmanlar Õ
Çocuk Koltu ÷u
2-32
Page 53 of 775
Hava yastığı korumasına sahip bir ön yolcu
koltuğunda asla arkaya bakan bir çocuk
koltuğu kullanmayınız:
Karşısında AKTİF HAVA YASTIĞI olan
koltuklara ASLA arkaya bakan bir çocuk
koltuğu takmayınız, aksi halde ÖLÜM veya
CİDDİ YARALANMALAR olabilir.
Açılan hava yastığı çocuk koltuğuna
çarpabilir ve çocuk koltuğunu yerinden
oynatabilir. Çocuk koltuğunda oturan
çocuk ciddi bir şekilde yaralanabilir hatta
hayatını kaybedebilir.
ttÇocuk Koltu ÷unun Kurulum
Pozisyonu
Çocuk koltu ÷u çocu ÷un ya ú Õna ve kilosuna
ba ÷l Õ olarak öne veya arkaya bakar
konumda kullan Õlabilir. Dolay Õs Õyla
koltu ÷u monte ederken, çocuk koltu ÷unun
yerle útirilme konumlar Õn Õn yan Õ s Õra çocuk
ya ú ve kilosuna göre üretici firman Õn
tavsiyelerini dikkate al Õn Õz.
Çocuk koltu ÷unun yerle útirme konumu
için, “Çocuk Koruma Sisteminin Çe úitli
Koltuk Konumlar Õna Uygunlu ÷u” nu
gösteren tabloya bak Õn Õz (sayfa 2-36).
Arkaya bakan tip
UYARI
Arkaya bakan ç oc uk koltuğun u daim a
doğru
pozisyonda
yerleştiriniz:
“Çocuk Koltuğunun Çeşitli Koltuk
Konumlarına Uygunluğunu Gösteren
Tablo”yu dikkate almadan arkaya bakan
çocuk koltuğunu yerleştirmek çok
tehlikelidir. Yanlış konumda
yerleştirilen
arkaya bakan çocuk koltuğu düzgün
şekilde sabitlenemez. Çarpışma esnasında
çocuk aracın içinde bir yere veya birine
çarpabilir ve bu durum ciddi yaralanmalar
veya ölümle
sonuçlanabilir.
Hava yastığı korumasına sahip bir ön yolcu
koltuğunda asla arkaya bakan bir çocuk
koltuğu kullanmayınız:
Karşısında AKTİF HAVA YASTIĞI olan
koltuklara ASLA arkaya bakan bir çocuk
koltuğu takmayınız, aksi halde ÖLÜM veya
CİDDİ YARALANMALAR olabilir.
Açılan hava yastığı çocuk koltuğuna
çarpabilir ve çocuk koltuğunu yerinden
oynatabilir. Çocuk koltuğunda oturan
çocuk ciddi bir şekilde yaralanabilir hatta
hayatını kaybedebilir.
Temel Güvenlik Ekipmanlar Õ
Çocuk Koltu ÷u
2-33
Page 54 of 775
Öne bakan tip
UYARI
Öne bakan ç oc uk koltuğunu asla yanlış
pozisyonda
yerleştirmeyiniz:
“Çocuk Koltuğunun Çeşitli Koltuk
Konumlarına Uygunluğunu Gösteren
Tablo”yu dikkate almadan öne bakan
çocuk koltuğunu yerleştirmek çok
tehlikelidir. Yanlış konumda
yerleştirilen
bir
öne bakan çocuk koltuğu düzgün şekilde
sabitlenemez. Çarpışma esnasında çocuk
aracın içinde bir yere veya birine çarpabilir
ve bu durum ciddi yaralanmalar veya
ölümle
sonuçlanabilir.
Zorunlu olmadıkça ön yolcu koltuğuna öne
bakan bir çocuk koltuğu takmayınız:
Bir çarpışma anında hava yastığının
devreye girmesi sonucu açığa çıkan güç
çocuğun ciddi şekilde yaralanmasına hatta
ölmesine neden olabilir. Ön yolcu
koltuğuna öne bakan bir çocuk koltuğu
takmak zorunda kalırsanız, ön koltuğu
mümkün olduğunca geriye itiniz ve koltuk
altını (yüksekliği ayarlanabilen koltuk altı)
emniyet kemerinin çocuk koltuğunu
güvenli bir şekilde tutabileceği şekilde
ayarlayınız.
ttOturak Koltu ÷u Yerle útirme
Konumu
Oturak koltu ÷unu daima öne bakar
konumda kullan Õn Õz.
Omuz kemeri pozisyonunu rahatl Õkla
ayarlamak ve böylece çocu ÷unuza en iyi
korumay Õ sa ÷lamak için s Õrtl Õkl Õ junior
koltu ÷unun kullan Õlmas Õn Õ öneriyoruz.
Çocuk koltu ÷unun yerle útirme konumu
için, “Çocuk Koruma Sisteminin Çe úitli
Koltuk Konumlar Õna Uygunlu ÷u” nu
gösteren tabloya bak Õn Õz (sayfa 2-36).
UYARI
Oturak koltuğunu daima doğru konumda
yerleştiriniz:
“Çocuk Koltuğunun
Çeşitli Koltuk
Konumlarına Uygunluğunu Gösteren
Tablo”yu dikkate almadan oturak
koltuğunu yerleştirmek çok tehlikelidir.
Yanlış konumda yerleştirilen oturak
koltuğu düzgün
şekilde
sabitlenemez.
Çarpışma esnasında çocuk aracın içinde bir
yere veya birine çarpabilir ve bu durum
ciddi yaralanmalar veya ölümle
sonuçlanabilir.
Temel Güvenlik Ekipmanlar Õ
Çocuk Koltu ÷u
2-34
Page 55 of 775
Zorunlu olmadıkça ön yolcu koltuğuna öne
bakan bir ç oc uk koltuğu takm ayın ız:
Bir çarpışma anında hava yastığının
devreye girmesi sonucu açığa çıkan güç
çocuğun ciddi şekilde yaralanmasına hatta
ölmesine neden olabilir. Ön yolcu
koltuğuna öne bakan bir çocuk koltuğu
takmak zorunda kalırsanız, ön koltuğu
mümkün olduğunca geriye itiniz ve koltuk
altını (yüksekliği ayarlanabilen koltuk altı)
emniyet kemerinin çocuk koltuğunu
güvenli bir şekilde tutabileceği şekilde
ayarlayınız.
Temel Güvenlik Ekipmanlar Õ
Çocuk Koltu ÷u
2-35
Page 56 of 775
Çocuk Koruma Sisteminin Çe úitli Koltuk Konumlar Õna
Uygunlu ÷unu Gösteren Tablo
(Avrupa ve UNECE 16 düzenlemesine uyan ülkeler)
Tabloda verilen bilgiler, çocuk koltu ÷unun çe úitli koltuk konumlar Õna uygunlu ÷unu
göstermektedir. Farkl Õ üretici firmalar taraf Õndan üretilen çocuk koltu ÷unun do ÷ru konumda
tak Õlabilmesi için üreticilerin çocuk koltu ÷u ile birlikte verdi ÷i talimatlar Õ dikkatlice
izleyiniz.
Çocuk Koruma Koltu ÷unun Tak Õlmas Õ s Õras Õnda a úa ÷ Õdaki noktalara dikkat edilmelidir.
•Çocuk koruma sistemi ba ú deste ÷i nedeniyle arka koltu ÷a s Õ ÷mazsa, çocuk koruma
sisteminin arka koltu ÷a s Õ ÷mas Õ için ba ú deste ÷inin yüksekli ÷ini ayarlay Õn veya ç Õkar Õn.
Ancak, bir takviye koltu ÷u kullan Õrken her zaman arac Õn ba ú deste ÷ini takviye koltu ÷unun
bulundu ÷u yere yerle útirin.
Sayfa 2-17'deki Ba ú Destekleri bölümüne bak Õn Õz.
•Arka koltu ÷a çocuk koruma sistemi takarken, ön koltuk sistemle temas etmemesi için ön
koltu ÷un konumunu ayarlay Õn.
Sayfa 2-5'deki Koltuk Kullan Õm Õ bölümüne bak Õn.
•Çocuk koruma sisteminini kurarken, bu sistemde bir ask Õ kemeri mevcutsa, ba ú deste ÷ini
ç Õkar Õn.
Sayfa 2-17'deki Ba ú Destekleri bölümüne bak Õn Õz.
Temel Güvenlik Ekipmanlar Õ
Çocuk Koltu ÷u
2-36
Page 57 of 775
ISOFIX bar-güvenli çocuk koltuklar Õ
Arka koltu ÷a bir çocuk koltu ÷u yerle útirirken, çocuk koltu ÷u sisteminin üreticisinin ve
2-41 sayfas Õnda bulunan ISOFIX Bar Kullan Õm Õ talimatlar Õn Õ uygulay Õn.
Kütle grubuBüyük-
lük S Õn Õf ÕBa ÷lant ÕKoltuk Konumlar Õ
Araç ISOFIX ko-
numlar Õ
Arka koltuk (orta)Ön yolcu koltu ÷u
(d Õ ú)
Arka koltuk (d Õ ú)
Bebek koltu ÷uFISO/L1 X X X
GISO/L2 X X X
(1) X X X
GRUP 0 10 kg'a
kadarEISO/R1 IL X X
(1) X X X
GRUP 0
13 kg'ye
kadarEISO/R1 IL X X
DISO/R2 IL X X
CISO/R3 IL X X
(1) X X X
GRUP 1 9 kg —
18 kgDISO/R2 IL X X
CISO/R3 IL X X
BISO/F2 IUF X X
B1 ISO/F2X IUF X X
AISO/F3 IUF X X
(1) X X X
GRUP 2 15 kg —
25 kg(1) IL X X
GRUP 3 22 kg —
36 kg(1) IL X X
(1) ISO/XX ebat s Õn Õf Õ tan Õm Õ (A - G) ta ú Õmayan CRS için, uygulanabilir toplu grup için, araç üreticisi her konum
için araca özel ISOFIX çocuk koruma sistemlerini belirtecektir.
Yukar Õdaki tabloda kullan Õlan harflerin anlamlar Õ:
IUF = bu a ÷ Õrl Õk grubunda kullan Õm Õ onaylanan evrensel kategorideki ISOFIX çocuk koltuklar Õ için uygun.
IL = belli ISOFIX çocuk koltuklar Õ (CRS) için uygun.
Bu ISOFIX CRS’leri, “özel araç”, “s Õn Õrl Õ” ya da “yar Õ evrensel” kategorilerine aittir.
Mazda' Õn orijinal çocuk koltu ÷u sistemi kurulabilir. Bu úekilde tak Õlabilecek ilgili çocuk koltu ÷u sistemleri için
aksesuarlar katalo ÷una bak Õn Õz.
(Avrupa D Õ ú Õndaki Ülkeler øçin)
Mazda'n Õza tak Õlabilir çocuk koltuklar Õ hakk Õnda uzman bir tamirci ile görü úmenizi öneririz, tercihen bir Yetkili
Mazda Servisinde.
X = ISOFIX konumu, bu a ÷ Õrl Õk grubu ve/veya büyüklük s Õn Õf Õndaki ISOFIX çocuk koltuklar Õ için uygun de ÷ildir.
Temel Güvenlik Ekipmanlar Õ
Çocuk Koltu ÷u
2-37
Page 58 of 775
i-Size çocuk koltuk sistemleri
Arka koltuk s Õrt Õn Õn ön yüzeyinde etiketine sahip olan araçlar i-Size çocuk koltu ÷u
sertifikal Õd Õr.
Arka koltu ÷a bir çocuk koltu ÷u yerle útirirken, çocuk koltu ÷u sisteminin üreticisinin ve
2-41 sayfas Õnda bulunan ISOFIX Bar Kullan Õm Õ talimatlar Õn Õ uygulay Õn.
Etiketleme konumu
i-Size çocuk koltu ÷u sistemi, a úa ÷ Õdaki gibi istenilen koltu ÷a yerle útirilebilir :
Ön yolcu koltu ÷u Arka koltuk (d Õ ú) Arka koltuk (orta)
i-Size çocuk koltuk sistem-
leriXi-UX
Yu k a r Õdaki tabloda kullan Õlan harflerin anlamlar Õ:
i-U = Öne ve arkaya bakan i-Size "evrensel" çocuk koltu ÷u sistemlerine uygundur.
X = i-Size "evrensel" çocuk koltu ÷u sistemlerine uygun olmayan koltuk konumu.
NOT
•i-Size çocuk koltu ÷u sistemi, UNECE 129 düzenlemesinden i-Size kategori sertifikasyonu
almaya hak kazanm Õ ú çocuk koltu ÷u sistemidir.
•Arka koltuk arkal Õ ÷ Õn Õn ön yüzeyinde etiketine sahip olan araçlar i-Size çocuk koltu ÷u
sertifikas Õna sahip de ÷ildir.
Temel Güvenlik Ekipmanlar Õ
Çocuk Koltu ÷u
2-38
Page 59 of 775
Emniyet kemerli çocuk koltu ÷u sistemleri
Sistem
grupYa ú grubuA ÷ Õrl Õk gru-
buÇocuk
koltu ÷u
tipiÖn yolcu koltu ÷u
Arka
koltuk
(d Õ ú ta-
raf)Arka
koltuk
(orta) Ön yol-
cu kol-
tu ÷u s Õ-
n Õflan-
d Õrma
sistem-

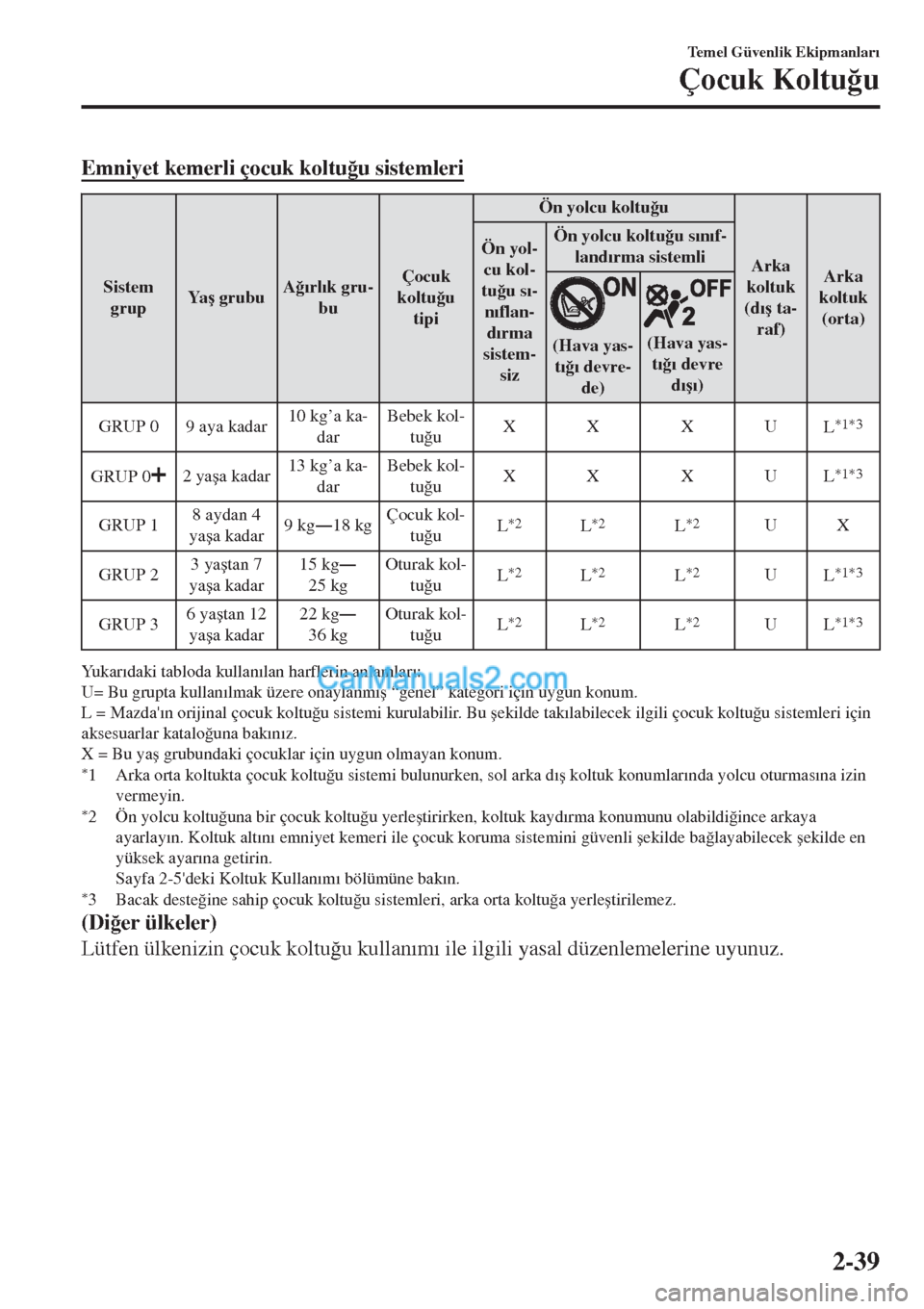

sizÖn yolcu koltu ÷u s Õn Õf-
land Õrma sistemli
(Hava yas-
t Õ ÷ Õ devre-
de)(Hava yas-
t Õ ÷ Õ devre
d Õ ú Õ)
GRUP 0 9 aya kadar10 kg’a ka-
darBebek kol-
tu ÷uXX XU
L
*1*3
GRUP 02 ya úa kadar13 kg’a ka-
darBebek kol-
tu ÷uXX XU
L*1*3
GRUP 18 aydan 4
ya úa kadar9 kgŠ18 kgÇocuk kol-
tu ÷uL*2L*2L*2UX
GRUP 23 ya útan 7
ya úa kadar15 kgŠ
25 kgOturak kol-
tu ÷uL
*2L*2L*2U
L*1*3
GRUP 36 ya útan 12
ya úa kadar22 kgŠ
36 kgOturak kol-
tu ÷uL*2L*2L*2U
L*1*3
Yu k a r Õdaki tabloda kullan Õlan harflerin anlamlar Õ:
U= Bu grupta kullan Õlmak üzere onaylanm Õ ú “genel” kategori için uygun konum.
L = Mazda' Õn orijinal çocuk koltu ÷u sistemi kurulabilir. Bu úekilde tak Õlabilecek ilgili çocuk koltu ÷u sistemleri için
aksesuarlar katalo ÷una bak Õn Õz.
X = Bu ya ú grubundaki çocuklar için uygun olmayan konum.
*1 Arka orta koltukta çocuk koltu ÷u sistemi bulunurken, sol arka d Õ ú koltuk konumlar Õnda yolcu oturmas Õna izin
vermeyin.
*2 Ön yolcu koltu ÷una bir çocuk koltu ÷u yerle útirirken, koltuk kayd Õrma konumunu olabildi ÷ince arkaya
ayarlay Õn. Koltuk alt Õn Õ emniyet kemeri ile çocuk koruma sistemini güvenli úekilde ba ÷layabilecek úekilde en
yüksek ayar Õna getirin.
Sayfa 2-5'deki Koltuk Kullan Õm Õ bölümüne bak Õn.
*3 Bacak deste ÷ine sahip çocuk koltu ÷u sistemleri, arka orta koltu ÷a yerle útirilemez.
(Di ÷er ülkeler)
Lütfen ülkenizin çocuk koltu ÷u kullan Õm Õ ile ilgili yasal düzenlemelerine uyunuz.
Temel Güvenlik Ekipmanlar Õ
Çocuk Koltu ÷u
2-39
Page 60 of 775

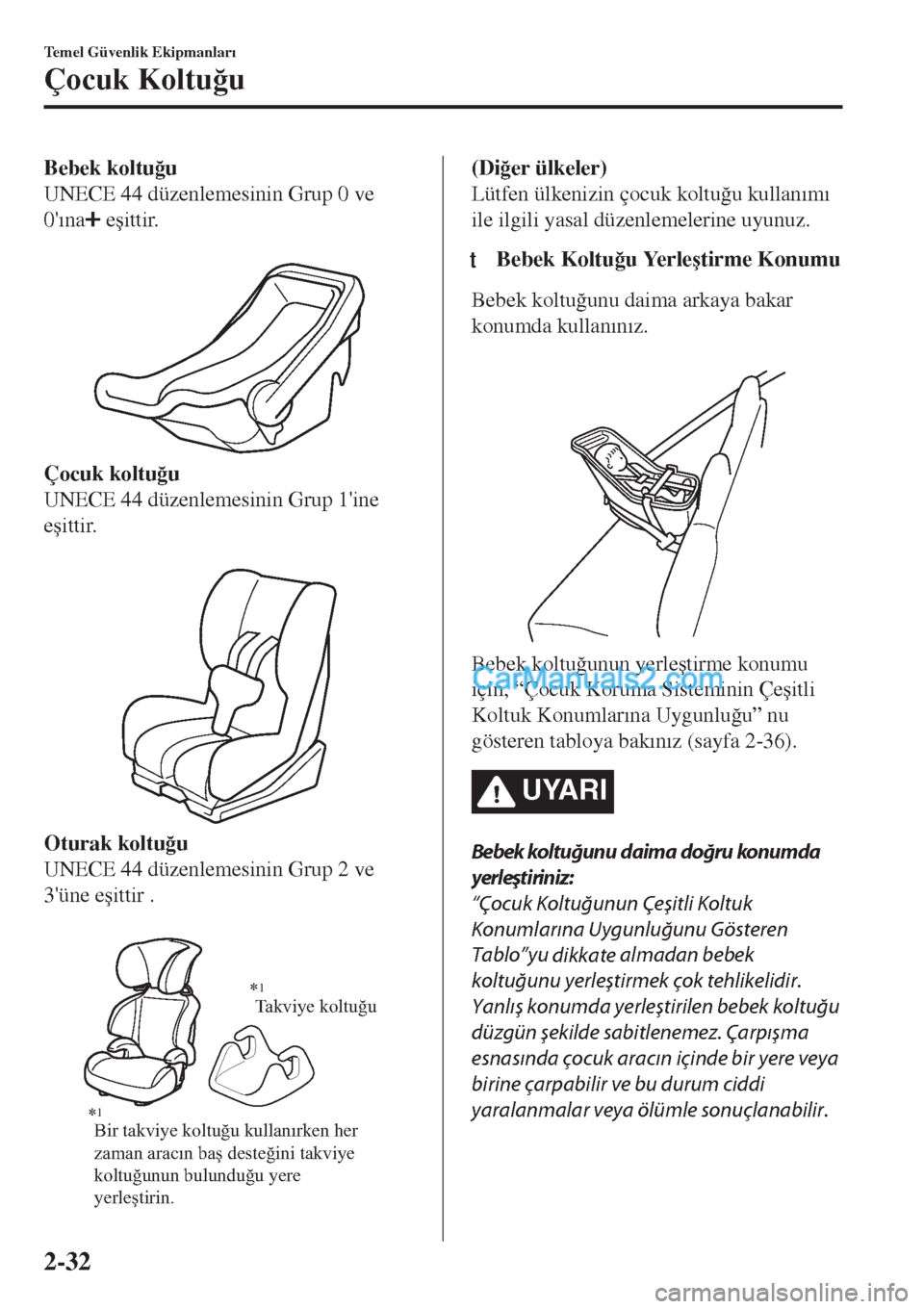

Çocuk Koltuk Sisteminin
Ta k Õlmas Õ
tAsk Õ Braketi
Araçta çocuk koruma sistemlerini
sabitlemek için ask Õ braketleri
bulunmaktad Õr. ùekle bakarak her bir
ask Õn Õn konumunu belirleyin.
Çocuk koltu ÷unu kurmak için ba ú
deste ÷ini ç Õkart Õn. Daima çocuk koltu ÷u
sistemi ile birlikte gelen kullan Õm
k Õlavuzunun talimatlar Õna uyunuz.
Ask Õ braketi konumu
Ask Õ kemerine sahip bir çocuk koruma
sistemini yerle útirirken, belirtilen ask Õ
braketi konumlar Õn Õ kullan Õn.
Sol içinSağ için
UYARI
Askı kemerini daima doğru bağlantı
kancasına bağlayınız:
Askı kemerinin bağlantı kancasına yanlış
bağlanması tehlikelidir. Bir çarpışma
anında askı kemeri çıkabilir ve çocuk
koltuğunun
gevşemesine neden
olabilir.
Çocuk koltuğunun hareket
etmesi kaza
anında yaralanmalara veya ölümlere
sebebiyet verebilir.
Çocuk koltuğunu kurmadan önce her
zaman kafa yastığını çıkarın :
Kafa yastığını çıkarmadan çocuk koltuğu
sistemini kurmak tehlikelidir. Çocuk
koltuğunun doğru yerleştirilmemesi kaza
anında yaralanmalara veya ölümlere
sebebiyet verebilir.
Askı kemeri
İleri
Çocuk koltuğu sistemini söktükten sonra,
daima baş desteğini yerine takınız ve
uygun konuma ayarlayınız:
Acil frenleme veya bir çarpışma anında
yolcuların başlarına alacakları darbeler
engellenemeyeceği için, baş desteği
çıkartılmış şekilde aracı kullanmak
tehlikelidir; ciddi bir kazaya, yaralanmaya
veya ölüme yol açabilir.
Sayfa 2-17'deki Baş Destekleri bölümüne
bakınız.
Temel Güvenlik Ekipmanlar Õ
Çocuk Koltu ÷u
2-40
