Page 421 of 879

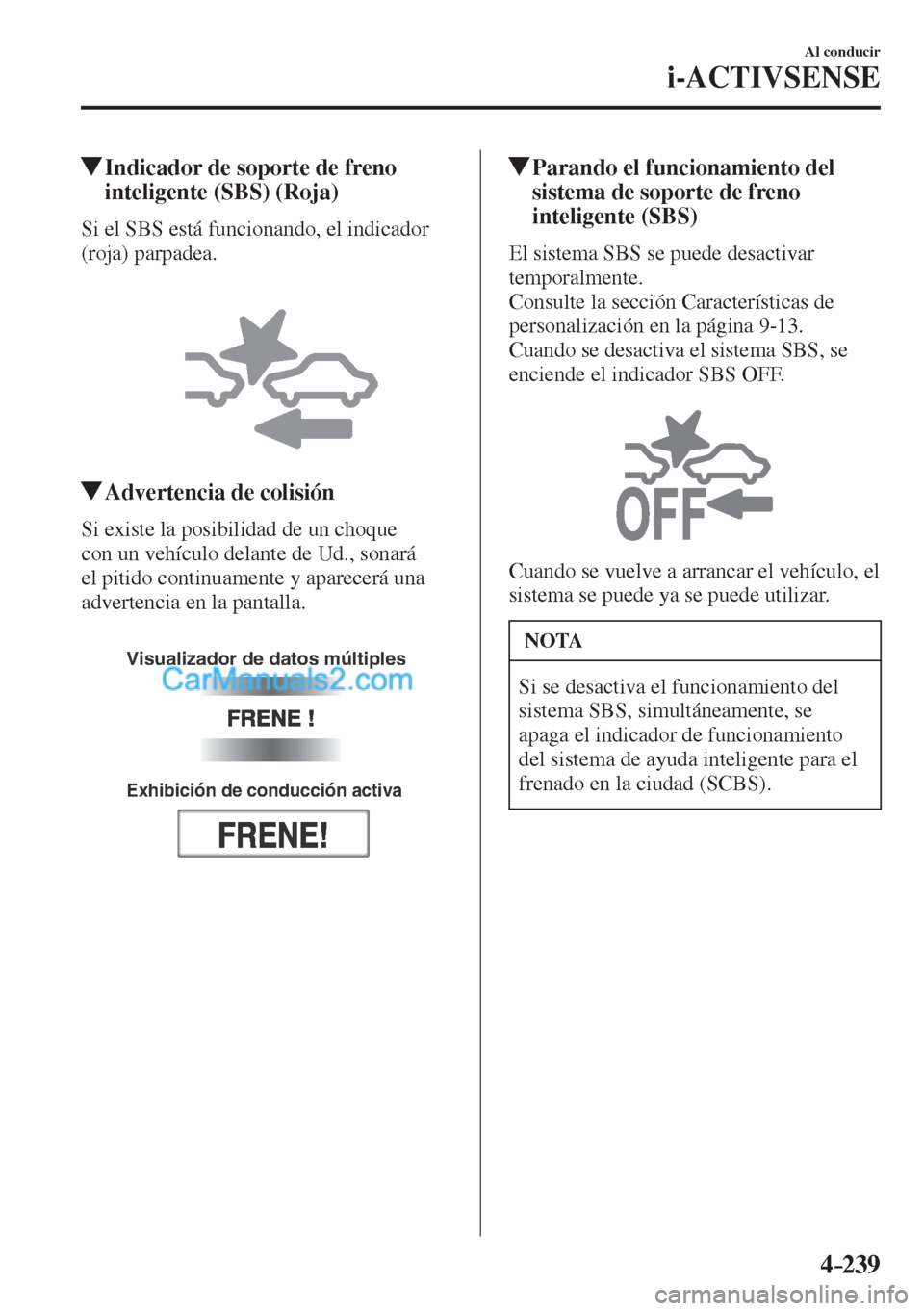

4–239
Al conducir
i-ACTIVSENSE
Indicador de soporte de freno
inteligente (SBS) (Roja)
Si el SBS está funcionando, el indicador
(roja) parpadea.
Advertencia de colisión
Si existe la posibilidad de un choque
con un vehículo delante de Ud., sonará
el pitido continuamente y aparecerá una
advertencia en la pantalla.
Visualizador de datos múltiples
Exhibición de conducción activa
Parando el funcionamiento del
sistema de soporte de freno
inteligente (SBS)
El sistema SBS se puede desactivar
temporalmente.
Consulte la sección Características de
personalización en la página 9-13 .
Cuando se desactiva el sistema SBS, se
enciende el indicador SBS OFF.
Cuando se vuelve a arrancar el vehículo, el
sistema se puede ya se puede utilizar.
NOTA
Si se desactiva el funcionamiento del
sistema SBS, simultáneamente, se
apaga el indicador de funcionamiento
del sistema de ayuda inteligente para el
frenado en la ciudad (SCBS).
Page 422 of 879
4–240
Al conducir
i-ACTIVSENSE
*Algunos modelos.
Cámara de detección delantera (FSC) *
Su vehículo está equipado con una cámara sensora hacia adelante (FSC). La cámara sensora
hacia adelante (FSC) está ubicada cerca del espejo retrovisor y es usada por los siguientes
sistemas.
Sistema de control de luces de carretera (HBC)
Faros LED adaptativos (ALH)
Alerta de atención de conductor (DAA)
Sistema de asistencia de mantenimiento en carril (LAS) y sistema de advertencia de
abandono de carril (LDWS)
Sistema de reconocimiento de señales de tránsito (TSR)
Soporte de freno de ciudad inteligente avanzado (Advanced SCBS)
Sistema de ayuda inteligente para el frenado en la ciudad [Avance] (SCBS F)
Control de crucero de radar de Mazda y de la función Stop & Go (MRCC con función
Stop & Go)
Sistema de ayuda inteligente para el frenado (SBS)
Cámara de detección delantera (FSC)
La cámara sensora hacia adelante (FSC) determina las condiciones adelante del vehículo
al viajar durante la noche y detecta los carriles de tránsito. La distancia en la que la cámara
sensora hacia adelante (FSC) puede detectar objetos varía dependiendo de las condiciones
de alrededor.
ADVERTENCIA
No modi ¿ que la suspensión:
Si se cambia la altura o inclinación del vehículo, el sistema no podrá detectar los
vehículos delante suyo. Esto resultará en que el sistema no funcionará normalmente o
funcione por error, lo cual puede producir un accidente grave.
Page 423 of 879
4–241
Al conducir
i-ACTIVSENSE
PRECAUCIÓN
No aplique accesorios, adhesivos o películas en el parabrisas cerca de la cámara
sensora hacia adelante (FSC).
Si el área situada delante del objetivo de la cámara de detección delantera (FSC) está
obstruida, el sistema no funcionará correctamente. Por consiguiente, cada sistema
podría no funcionar normalmente lo que podría provocar un accidente inesperado.
No desarmar o modi ¿ car la cámara de detección delantera (FSC). Desarmar o modi ¿ car la cámara de detección delantera (FSC) provocará un
funcionamiento incorrecto o un error de funcionamiento. Por consiguiente, cada
sistema podría no funcionar normalmente lo que podría provocar un accidente
inesperado.
Page 424 of 879
4–242
Al conducir
i-ACTIVSENSE
PRECAUCIÓN
Ponga atención con los siguientes cuidados para asegurarse el funcionamiento correcto de la
cámara sensora hacia adelante (FSC).
Tenga cuidado de no rayar el objetivo de la cámara sensora hacia adelante (FSC) ni permitir
que se ensucie.
No desmonte la cubierta de la cámara sensora hacia adelante (FSC).
No coloque objetos que re À ejen luz en el panel de instrumentos.
Mantenga siempre limpio el vidrio del parabrisas alrededor de la cámara limpiando el polvo
o el empañamiento. Use el desempañador de parabrisas para eliminar el empañamiento del
parabrisas.
Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda para limpiar el
interior del parabrisas alrededor de la cámara sensora hacia adelante (FSC).
Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda antes de
realizar reparaciones alrededor de la cámara sensora hacia adelante (FSC).
La cámara sensora hacia adelante (FSC) está instalada en el parabrisas. Consulte a un técnico
experto, le recomendamos un técnico autorizado Mazda para cambiar y reparar el parabrisas.
Cuando limpie el parabrisas, no permita que limpiadores de cristales o líquidos de limpieza
similares hagan contacto con el objetivo de la cámara sensora hacia adelante (FSC). Además,
no toque el objetivo de la cámara sensora hacia adelante (FSC).
Al realizar reparaciones alrededor del espejo retrovisor, consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda respecto a la
limpieza del objetivo de la cámara.
No golpee o aplique demasiada fuerza a la cámara sensora hacia adelante (FSC) o el área
alrededor de ella. Si se golpea fuerte la cámara de detección delantera (FSC) o si hay rajaduras
o daños causados por piedras que vuelan o suciedad a su alrededor, deje de usar los siguientes
sistemas y consulte a un técnico experto, le recomendamos un técnico autorizado Mazda.
Sistema de control de luces de carretera (HBC)
Faros LED adaptativos (ALH)
Alerta de atención de conductor (DAA)
Sistema de asistencia de mantenimiento en carril (LAS) y sistema de advertencia de
abandono de carril (LDWS)
Sistema de reconocimiento de señales de tránsito (TSR)
Soporte de freno de ciudad inteligente avanzado (Advanced SCBS)
Sistema de ayuda inteligente para el frenado en la ciudad [Avance] (SCBS F)
Control de crucero de radar de Mazda y de la función Stop & Go (MRCC con función Stop
& Go)
Sistema de ayuda inteligente para el frenado (SBS)
La dirección en que se apunta la cámara sensora hacia adelante (FSC) ha sido ajustada con
precisión. No cambie la posición de instalación de la cámara sensora hacia adelante (FSC) ni
la desmonte. De lo contrario, podría resultar en daños o malfuncionamientos.
Page 425 of 879

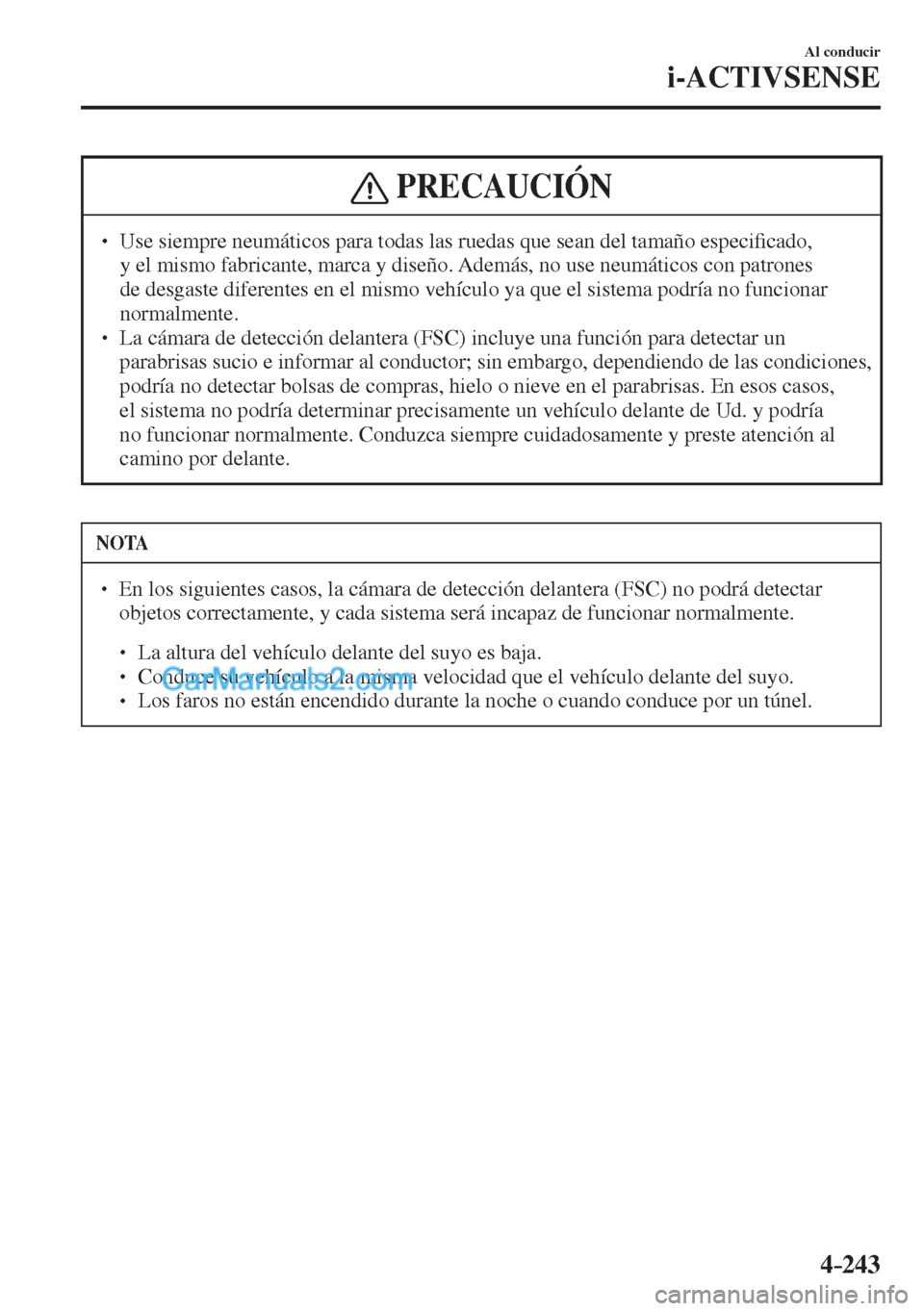

4–243
Al conducir
i-ACTIVSENSE
PRECAUCIÓN
Use siempre neumáticos para todas las ruedas que sean del tamaño especi ¿ cado,
y el mismo fabricante, marca y diseño. Además, no use neumáticos con patrones
de desgaste diferentes en el mismo vehículo ya que el sistema podría no funcionar
normalmente.
La cámara de detección delantera (FSC) incluye una función para detectar un
parabrisas sucio e informar al conductor; sin embargo, dependiendo de las condiciones,
podría no detectar bolsas de compras, hielo o nieve en el parabrisas. En esos casos,
el sistema no podría determinar precisamente un vehículo delante de Ud. y podría
no funcionar normalmente. Conduzca siempre cuidadosamente y preste atención al
camino por delante.
NOTA
En los siguientes casos, la cámara de detección delantera (FSC) no podrá detectar
objetos correctamente, y cada sistema será incapaz de funcionar normalmente.
La altura del vehículo delante del suyo es baja.
Conduce su vehículo a la misma velocidad que el vehículo delante del suyo.
Los faros no están encendido durante la noche o cuando conduce por un túnel.
Page 426 of 879

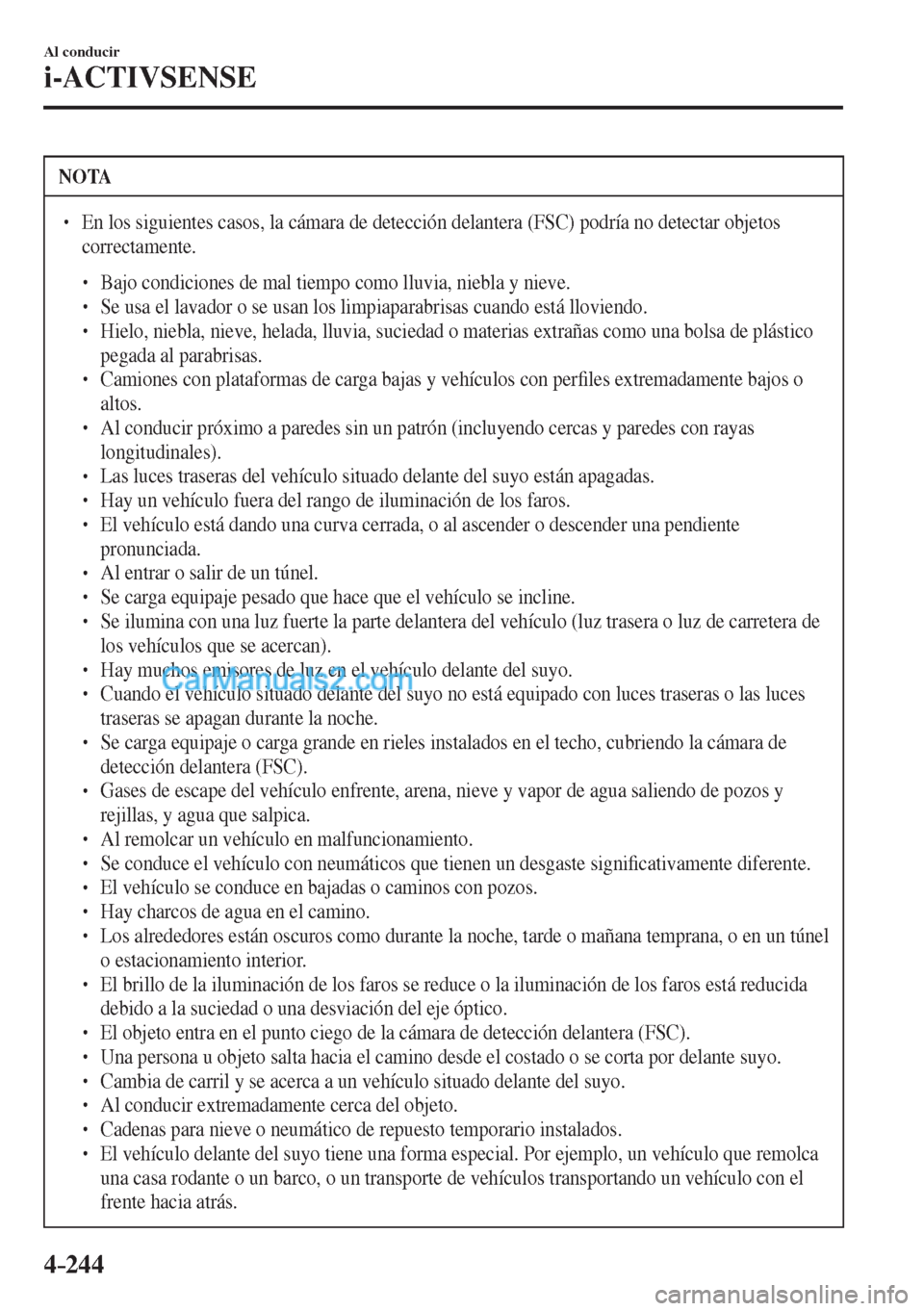

4–244
Al conducir
i-ACTIVSENSE
NOTA
En los siguientes casos, la cámara de detección delantera (FSC) podría no detectar objetos
correctamente.
Bajo condiciones de mal tiempo como lluvia, niebla y nieve.
Se usa el lavador o se usan los limpiaparabrisas cuando está lloviendo.
Hielo, niebla, nieve, helada, lluvia, suciedad o materias extrañas como una bolsa de plástico
pegada al parabrisas.
Camiones con plataformas de carga bajas y vehículos con per ¿ les extremadamente bajos o
altos.
Al conducir próximo a paredes sin un patrón (incluyendo cercas y paredes con rayas
longitudinales).
Las luces traseras del vehículo situado delante del suyo están apagadas.
Hay un vehículo fuera del rango de iluminación de los faros.
El vehículo está dando una curva cerrada, o al ascender o descender una pendiente
pronunciada.
Al entrar o salir de un túnel.
Se carga equipaje pesado que hace que el vehículo se incline.
Se ilumina con una luz fuerte la parte delantera del vehículo (luz trasera o luz de carretera de
los vehículos que se acercan).
Hay muchos emisores de luz en el vehículo delante del suyo.
Cuando el vehículo situado delante del suyo no está equipado con luces traseras o las luces
traseras se apagan durante la noche.
Se carga equipaje o carga grande en rieles instalados en el techo, cubriendo la cámara de
detección delantera (FSC).
Gases de escape del vehículo enfrente, arena, nieve y vapor de agua saliendo de pozos y
rejillas, y agua que salpica.
Al remolcar un vehículo en malfuncionamiento.
Se conduce el vehículo con neumáticos que tienen un desgaste signi ¿ cativamente diferente.
El vehículo se conduce en bajadas o caminos con pozos.
Hay charcos de agua en el camino.
Los alrededores están oscuros como durante la noche, tarde o mañana temprana, o en un túnel
o estacionamiento interior.
El brillo de la iluminación de los faros se reduce o la iluminación de los faros está reducida
debido a la suciedad o una desviación del eje óptico.
El objeto entra en el punto ciego de la cámara de detección delantera (FSC).
Una persona u objeto salta hacia el camino desde el costado o se corta por delante suyo.
Cambia de carril y se acerca a un vehículo situado delante del suyo.
Al conducir extremadamente cerca del objeto.
Cadenas para nieve o neumático de repuesto temporario instalados.
El vehículo delante del suyo tiene una forma especial. Por ejemplo, un vehículo que remolca
una casa rodante o un barco, o un transporte de vehículos transportando un vehículo con el
frente hacia atrás.
Page 427 of 879

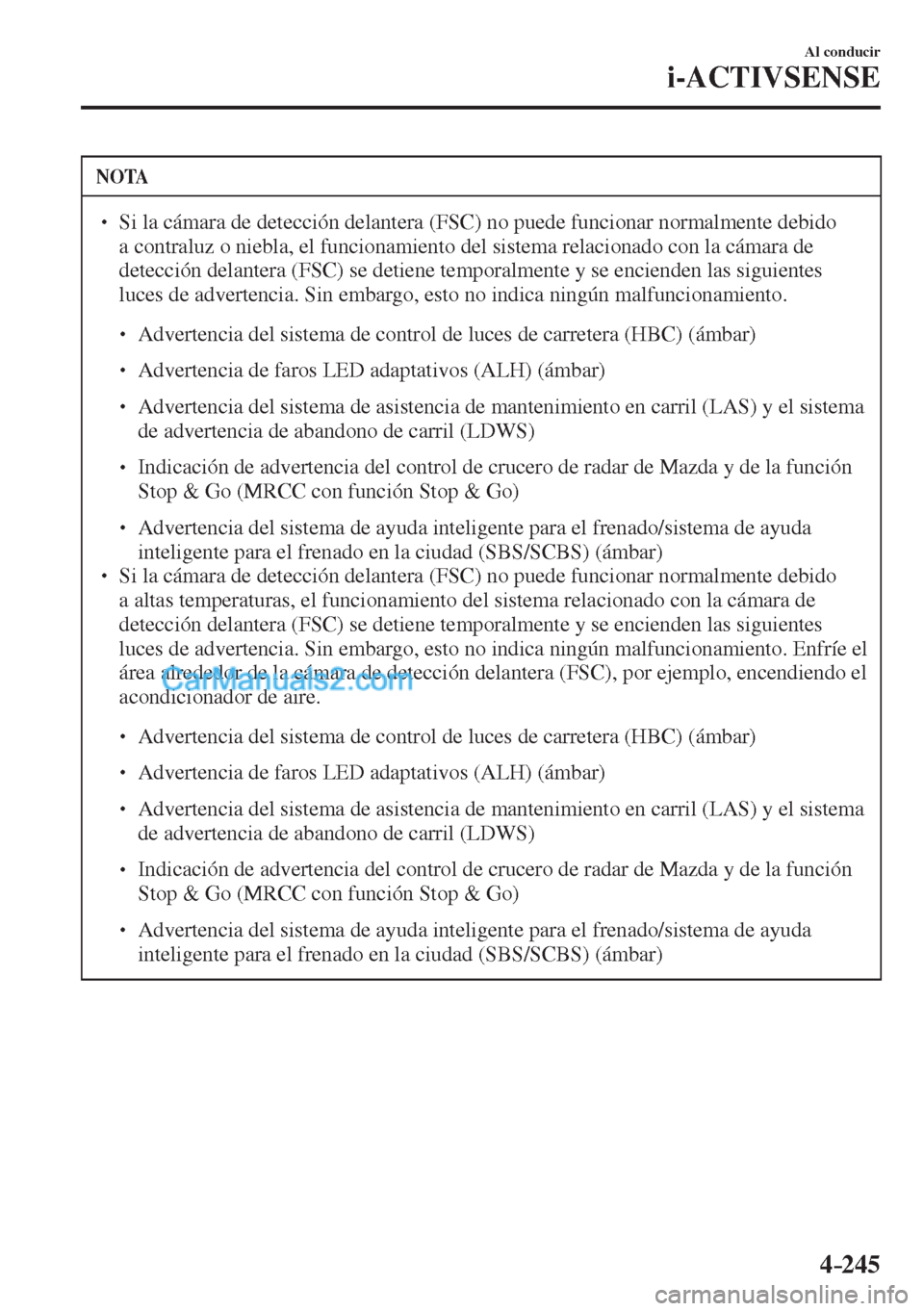

4–245
Al conducir
i-ACTIVSENSE
NOTA
Si la cámara de detección delantera (FSC) no puede funcionar normalmente debido
a contraluz o niebla, el funcionamiento del sistema relacionado con la cámara de
detección delantera (FSC) se detiene temporalmente y se encienden las siguientes
luces de advertencia. Sin embargo, esto no indica ningún malfuncionamiento.
Advertencia del sistema de control de luces de carretera (HBC) (ámbar)
Advertencia de faros LED adaptativos (ALH) (ámbar)
Advertencia del sistema de asistencia de mantenimiento en carril (LAS) y el sistema
de advertencia de abandono de carril (LDWS)
Indicación de advertencia del control de crucero de radar de Mazda y de la función
Stop & Go (MRCC con función Stop & Go)
Advertencia del sistema de ayuda inteligente para el frenado/sistema de ayuda
inteligente para el frenado en la ciudad (SBS/SCBS) (ámbar)
Si la cámara de detección delantera (FSC) no puede funcionar normalmente debido
a altas temperaturas, el funcionamiento del sistema relacionado con la cámara de
detección delantera (FSC) se detiene temporalmente y se encienden las siguientes
luces de advertencia. Sin embargo, esto no indica ningún malfuncionamiento. Enfríe el
área alrededor de la cámara de detección delantera (FSC), por ejemplo, encendiendo el
acondicionador de aire.
Advertencia del sistema de control de luces de carretera (HBC) (ámbar)
Advertencia de faros LED adaptativos (ALH) (ámbar)
Advertencia del sistema de asistencia de mantenimiento en carril (LAS) y el sistema
de advertencia de abandono de carril (LDWS)
Indicación de advertencia del control de crucero de radar de Mazda y de la función
Stop & Go (MRCC con función Stop & Go)
Advertencia del sistema de ayuda inteligente para el frenado/sistema de ayuda
inteligente para el frenado en la ciudad (SBS/SCBS) (ámbar)
Page 428 of 879
4–246
Al conducir
i-ACTIVSENSE
NOTA
Si la cámara de detección delantera (FSC) detecta que el parabrisas está sucio o
empañando, el funcionamiento del sistema relacionado con la cámara de detección
delantera (FSC) se detiene temporalmente y se encienden las siguientes luces de
advertencia. Sin embargo, esto no indica ningún problema. Limpie la suciedad del
parabrisas o pulse el interruptor del desempañador y desempañe el parabrisas.
Advertencia del sistema de control de luces de carretera (HBC) (ámbar)
Advertencia de faros LED adaptativos (ALH) (ámbar)
Advertencia del sistema de asistencia de mantenimiento en carril (LAS) y el sistema
de advertencia de abandono de carril (LDWS)
Indicación de advertencia del control de crucero de radar de Mazda y de la función
Stop & Go (MRCC con función Stop & Go)
Advertencia del sistema de ayuda inteligente para el frenado/sistema de ayuda
inteligente para el frenado en la ciudad (SBS/SCBS) (ámbar)
Si se pueden veri ¿ car rajaduras o daños causados por piedras o similares en el
parabrisas, haga cambiar el parabrisas siempre. Consulte a un técnico autorizado
Mazda para cambiarlos.
(Con soporte de freno de ciudad inteligente avanzado (Advanced SCBS))
La cámara de detección delantera (FSC) reconoce a los peatones cuando se cumplen
todas las siguientes condiciones:
La altura de un peatón es aproximadamente de 1 a 2 metros.
Se puede determinar una ¿ gura como la cabeza, ambos hombros, o las piernas.
En los siguientes casos, la cámara de detección delantera (FSC) podría no detectar
objetos correctamente:
Varios peatones caminando, o un grupo de personas.
Un peatón está cerca de un objeto separado.
Un peatón está agachado, acostado o agazapado.
Un peatón salta repentinamente a la calzada delante del vehículo.
Un peatón abre un paraguas, o lleva un equipaje o artículos grandes.
Un peatón está en un lugar oscuro, como durante la noche, o queda camu À ado con
el fondo ya que usa colores similares a los del fondo.
Page 429 of 879
4–247
Al conducir
i-ACTIVSENSE
*Algunos modelos.
Sensor de radar (Delantero) *
Su vehículo está equipado con un sensor de radar (delantero).
Los siguientes sistemas también usan el sensor de radar (parte delantera).
Sistema de control de velocidad del radar de Mazda (MRCC)
Control de crucero de radar de Mazda y de la función Stop & Go (MRCC con función
Stop & Go)
Sistema de apoyo de reconocimiento de la distancia (DRSS)
Sistema de ayuda inteligente para el frenado (SBS)
El sensor de radar (delantero) funciona detectando las ondas de radio enviadas por el radar
al ser re À ejadas por un vehículo situado delante del suyo o un obstáculo.
El sensor de radar (delantero) está montado detrás del emblema delantero.
Sensor de radar (delantero)
Si se muestra el mensaje "Radar delantero bloqueado" en el visualizador multiinformación
del grupo de instrumentos, limpie el área situada alrededor del sensor de radar (delantero).
Page 430 of 879
4–248
Al conducir
i-ACTIVSENSE
PRECAUCIÓN
Ponga atención con las siguientes precauciones para asegurarse el funcionamiento
correcto de cada sistema.
No pegue adhesivos (incluyendo adhesivos transparentes) en la super ¿ cie de la rejilla
del radiador y el emblema delantero cerca o alrededor del sensor de radar (delantero),
y no cambie la rejilla del radiador ni el emblema delantero por ningún producto que no
sea un producto original diseñado para ser usado con el sensor de radar (delantero).
El sensor de radar (delantero) incluye una función para detectar suciedad en la
super ¿ cie delantera del sensor de radar e informar al conductor, sin embargo,
dependiendo de las condiciones podría requerir tiempo para detectar o podría no
detectar bolsas de compras plásticas, hielo o nieve. Si ocurre eso, el sistema podría no
funcionar correctamente, por lo tanto, mantenga siempre el sensor de radar (delantero)
limpio.
No instale un protector de rejilla.
Si la parte delantera del vehículo ha sido dañado en un accidente, se podría haber
movido la posición del sensor de radar (delantero). Detenga inmediatamente el sistema
y siempre haga inspeccionar el vehículo en un técnico autorizado Mazda.
No use el paragolpes delantero para empujar otros vehículos u obstrucciones como al
salir de un lugar de estacionamiento. De lo contrario, el sensor de radar (delantero) se
podría golpear y variar su posición.
No desmonte, no desarme ni modi ¿ que el sensor de radar (delantero).
Por reparaciones, cambios o trabajos de pintura alrededor del sensor de radar
(delantero), consulte a un técnico autorizado Mazda.
No modi ¿ que la suspensión. Si se modi ¿ ca la suspensión, la altura del vehículo podría
cambiar y el sensor de radar (delantero) podría no detectar correctamente un vehículo
u obstrucción situados delante de su vehículo.
