4–199
Al conducir
i-ACTIVSENSE
*Algunos modelos.
Sistema de asistencia de mantenimiento en carril (LAS) y
sistema de advertencia de abandono de carril (LDWS)
*
El sistema LAS&LDWS alerta al conductor de que el vehículo se puede desviar de su carril
y brinda ayuda al conductor para mantenerse dentro del carril.
La cámara sensora hacia adelante (FSC) detecta las líneas blancas (líneas amarillas) de carril
en que se desplaza el vehículo y si el sistema determina que el vehículo se puede desviar
de su carril, hace funcionar la dirección asistida eléctrica para ayudar al conductor con
el volante. El sistema también alerta al conductor activando un sonido de advertencia de
abandono de carril, haciendo vibrar el volante, e indicando una alerta en la exhibición.
Consulte la sección Cámara sensora hacia adelante (FSC) en la página 4-240 .
El funcionamiento del volante del sistema LAS&LDWS tiene funciones de sincronización
de dirección "Tarde" o "Temprano".
Para el ajuste "Tarde", el sistema asiste al conductor en el uso de la dirección si existe la
posibilidad de que el vehículo se desvíe de su carril.
Para el ajuste "Temprano", el sistema asiste constantemente al conductor en el uso de la
dirección de manera que el vehículo permanezca en el centro del carril.
La sincronización "Tarde" y "Temprano" se pueden cambiar (sincronización con que se
provee la asistencia de dirección) cambiando el ajuste.
Consulte la sección Características de personalización en la página 9-13 .
Función Función
Page 382 of 879
4–200
Al conducir
i-ACTIVSENSE
ADVERTENCIA
No confíe completamente en el sistema LAS&LDWS:
El sistema LAS&LDWS no es un sistema de conducción automática. Además,
el sistema no fue diseñado para compensar la falta de atención por parte del
conductor, y con ¿ ar en exceso en el sistema puede conducir a un accidente.
La capacidad de detección del sistema LAS&LDWS es limitada. Manténgase
conduciendo derecho usando el volante y haciéndolo con cuidado.
No use el sistema LAS&LDWS en las siguientes condiciones:
El sistema podría no funcionar adecuadamente de acuerdo con las condiciones de
conducción actuales, lo que podría provocar un accidente.
Conducir por carreteras con curvas cerradas.
Conducir con mal tiempo (lluvia, niebla y nieve).
Caminos resbaladizos como caminos con hielo o nieve.
Carreteras con trá ¿ co denso y distancia insu ¿ ciente entre vehículos.
Carreteras sin líneas blancas (amarillas).
Caminos angostos como resultado de obras o cierre de carriles.
El vehículo se conduce por un carril o sección provisional, con un carril cerrado
resultante de obras en la carretera, donde pueden haber varias líneas de carriles
blancas (amarillas) o que estén interrumpidas.
Los neumáticos no tienen la presión de aire especi ¿ cada.
Se usan neumáticos de diferentes tamaños, como neumáticos de repuesto de
emergencia.
PRECAUCIÓN
Ponga atención con los siguientes cuidados de manera que el sistema LAS&LDWS
funcione normalmente.
No modi ¿ que la suspensión.
Use siempre ruedas del tipo y tamaño especi ¿ cado para las ruedas delanteras y
traseras. Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda
para cambio del neumático.
Page 383 of 879
4–201
Al conducir
i-ACTIVSENSE
NOTA
Cuando use la palanca de señales de viraje para cambiar de carril, el sistema
LAS&LDWS se deshabilita automáticamente. El sistema LAS&LDWS vuelve a
funcionar otra vez cuando la palanca de señales de viraje vuelve a su posición y
el sistema detecta las líneas blancas (amarillas) de carriles mientras se conduce el
vehículo normalmente dentro de las líneas de carril.
Si se acciona de forma brusca el volante, el pedal del acelerador o el pedal de freno
y el vehículo se acerca a una línea blanca (amarilla), el sistema determinará que
el conductor está haciendo un cambio de carril y se cancelará temporalmente el
funcionamiento del sistema LAS&LDWS. El sistema LAS&LDWS vuelve a funcionar
otra vez cuando el sistema detecta las líneas blancas (amarillas) de carril mientras se
conduce el vehículo normalmente dentro de las líneas de carril.
Si el vehículo se desvía de su carril repetidamente durante un corto período de tiempo,
el sistema LAS&LDWS podría no funcionar.
Cuando no se detectan las líneas blancas (amarillas) de carril, el sistema LAS&LDWS
no funcionará.
Page 384 of 879
4–202
Al conducir
i-ACTIVSENSE
NOTA

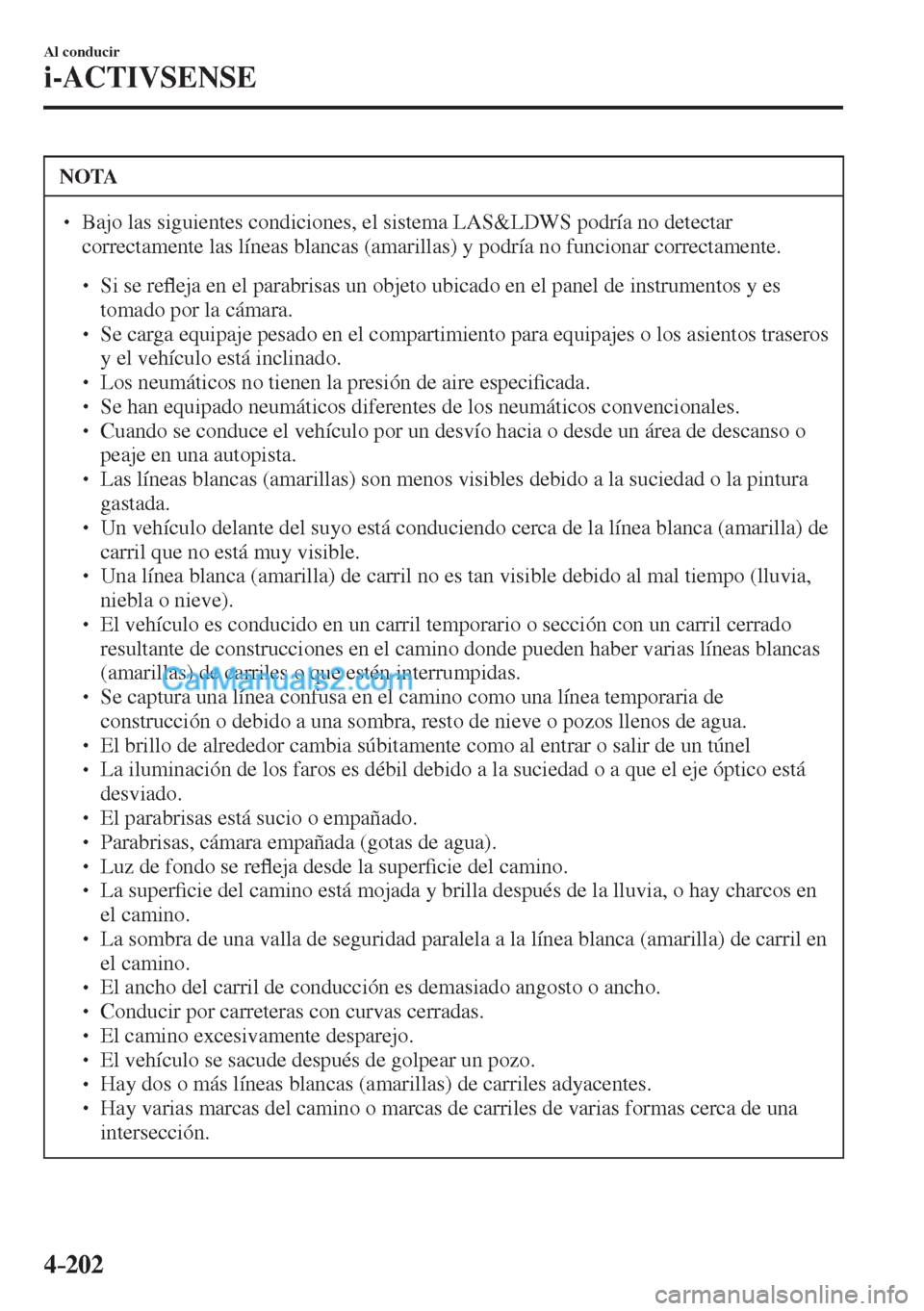

Bajo las siguientes condiciones, el sistema LAS&LDWS podría no detectar
correctamente las líneas blancas (amarillas) y podría no funcionar correctamente.
Si se re À eja en el parabrisas un objeto ubicado en el panel de instrumentos y es
tomado por la cámara.
Se carga equipaje pesado en el compartimiento para equipajes o los asientos traseros
y el vehículo está inclinado.
Los neumáticos no tienen la presión de aire especi ¿ cada.
Se han equipado neumáticos diferentes de los neumáticos convencionales.
Cuando se conduce el vehículo por un desvío hacia o desde un área de descanso o
peaje en una autopista.
Las líneas blancas (amarillas) son menos visibles debido a la suciedad o la pintura
gastada.
Un vehículo delante del suyo está conduciendo cerca de la línea blanca (amarilla) de
carril que no está muy visible.
Una línea blanca (amarilla) de carril no es tan visible debido al mal tiempo (lluvia,
niebla o nieve).
El vehículo es conducido en un carril temporario o sección con un carril cerrado
resultante de construcciones en el camino donde pueden haber varias líneas blancas
(amarillas) de carriles o que estén interrumpidas.
Se captura una línea confusa en el camino como una línea temporaria de
construcción o debido a una sombra, resto de nieve o pozos llenos de agua.
El brillo de alrededor cambia súbitamente como al entrar o salir de un túnel
La iluminación de los faros es débil debido a la suciedad o a que el eje óptico está
desviado.
El parabrisas está sucio o empañado.
Parabrisas, cámara empañada (gotas de agua).
Luz de fondo se re À eja desde la super ¿ cie del camino.
La super ¿ cie del camino está mojada y brilla después de la lluvia, o hay charcos en
el camino.
La sombra de una valla de seguridad paralela a la línea blanca (amarilla) de carril en
el camino.
El ancho del carril de conducción es demasiado angosto o ancho.
Conducir por carreteras con curvas cerradas.
El camino excesivamente desparejo.
El vehículo se sacude después de golpear un pozo.
Hay dos o más líneas blancas (amarillas) de carriles adyacentes.
Hay varias marcas del camino o marcas de carriles de varias formas cerca de una
intersección.
Page 385 of 879
4–203
Al conducir
i-ACTIVSENSE

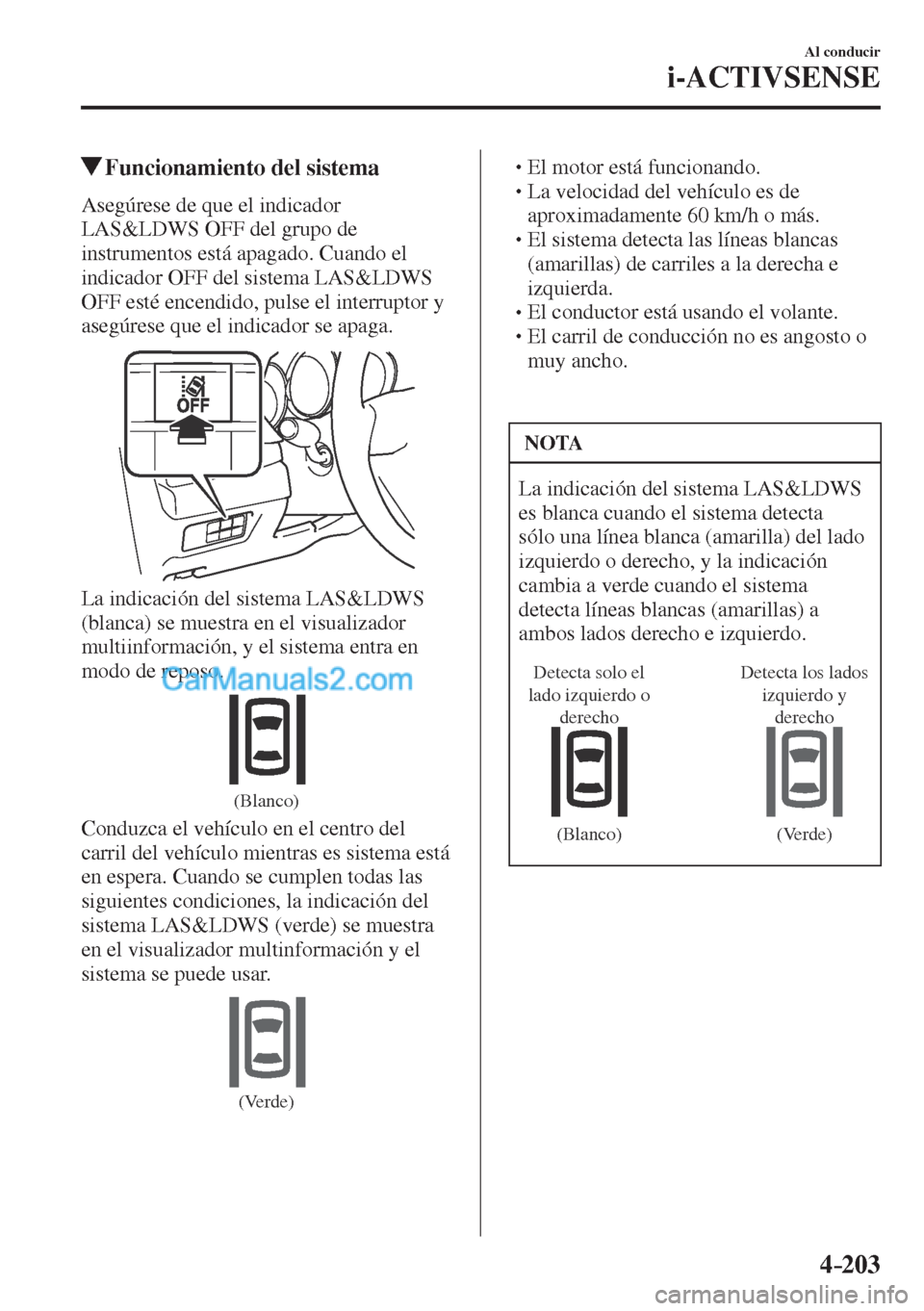

Funcionamiento del sistema
Asegúrese de que el indicador
LAS&LDWS OFF del grupo de
instrumentos está apagado. Cuando el
indicador OFF del sistema LAS&LDWS
OFF esté encendido, pulse el interruptor y
asegúrese que el indicador se apaga.
La indicación del sistema LAS&LDWS
(blanca) se muestra en el visualizador
multiinformación, y el sistema entra en
modo de reposo.
(Blanco)
Conduzca el vehículo en el centro del
carril del vehículo mientras es sistema está
en espera. Cuando se cumplen todas las
siguientes condiciones, la indicación del
sistema LAS&LDWS (verde) se muestra
en el visualizador multinformación y el
sistema se puede usar.
(Verde)
El motor está funcionando.
La velocidad del vehículo es de
aproximadamente 60 km/h o más.
El sistema detecta las líneas blancas
(amarillas) de carriles a la derecha e
izquierda.
El conductor está usando el volante.
El carril de conducción no es angosto o
muy ancho.
NOTA
La indicación del sistema LAS&LDWS
es blanca cuando el sistema detecta
sólo una línea blanca (amarilla) del lado
izquierdo o derecho, y la indicación
cambia a verde cuando el sistema
detecta líneas blancas (amarillas) a
ambos lados derecho e izquierdo.
Detecta solo el
lado izquierdo o
derechoDetecta los lados
izquierdo y
derecho
(Blanco) (Verde)
Page 386 of 879
4–204
Al conducir
i-ACTIVSENSE
El sistema LAS&LDWS pasa al modo de
espera en los siguientes casos:
El sistema no puede detectar las líneas
blancas (amarillas) de carriles.
La velocidad del vehículo es inferior a
aproximadamente 60 km/h.
El ABS/TCS está funcionando.
El TCS está apagado.
(Si el TCS se apaga mientras el sistema
está funcionando, se escuchará una
advertencia sonora y el sistema pasará al
modo de espera.)
El vehículo está dando una curva
cerrada.
Se ha pisado el pedal de freno.
Se gira el volante abruptamente.
El ancho del carril demasiado angosto o
ancho.
NOTA
(Cuando el tiempo de asistencia de
dirección se ajusta como “Tarde”)
El sistema LAS&LDWS no
funciona hasta que el sistema
detecta líneas blancas (amarillas) a
la izquierda o derecha.
Cuando el sistema detecta una
línea de carril blanca (amarilla) de
un lado solo, el sistema no operará
la asistencia de funcionamiento
de la dirección y la advertencia
para la línea de carril del lado que
no se detecta. La asistencia de
funcionamiento de la dirección y
la advertencia son solo para una
desviación del carril del lado que
es detectado.
NOTA
(Cuando el tiempo de asistencia
de dirección se ajusta como
“Temprano”)
Cuando el tiempo de asistencia
de dirección se ajusta como
“Temprano”, el sistema
LAS&LDWS no funcionará hasta
que el sistema detecte las líneas
de carril blancas (amarillas) a la
izquierda y derecha. Cuando el
sistema detecta solo las líneas
de carril blancas (amarillas) del
lado izquierdo o derecho, el
sistema solo funcionará para una
desviación del carril del lado que
es detectada.
La asistencia de funcionamiento de
volante se realiza de manera que
el vehículo permanece cerca del
centro del carril de conducción,
sin embargo, dependiendo de las
condiciones como la curvatura del
terreno, bajadas y ondulaciones del
camino, y velocidad del vehículo,
el sistema podría no poder
mantener el vehículo cerca del
centro del carril de conducción.
Page 387 of 879
4–205
Al conducir
i-ACTIVSENSE
NOTA
Si el conductor retira sus manos
del volante (no sostiene el volante),
se activa el sonido de advertencia
y se indica un alerta en el
visualizador multinformación o en la
visualización de conducción activa.
Exhibición de conducción activa
Visualizador de datos múltiples
(Tipo parabrisas)
(Tipo abatible automático)
Si se sostiene ligeramente el volante,
o dependiendo de las condiciones
del camino, el sistema podría
detectar que ha soltado el volante (no
sostiene el volante) incluso si está
sosteniéndolo, y se indicará en el
visualizador multinformación o en la
visualización de conducción activa.
NOTA
El tiempo en que se activa la
advertencia de abandono de carril y
la asistencia de funcionamiento de
volante funciona varía.
Se pueden cambiar los siguientes
ajustes en el sistema LAS&LDWS:
Consulte la sección Características
de personalización en la página
9-13 .
Asistencia de funcionamiento
de volante funcionando/no
funcionando
Sensibilidad de cancelación
(probabilidad de la asistencia de
dirección)

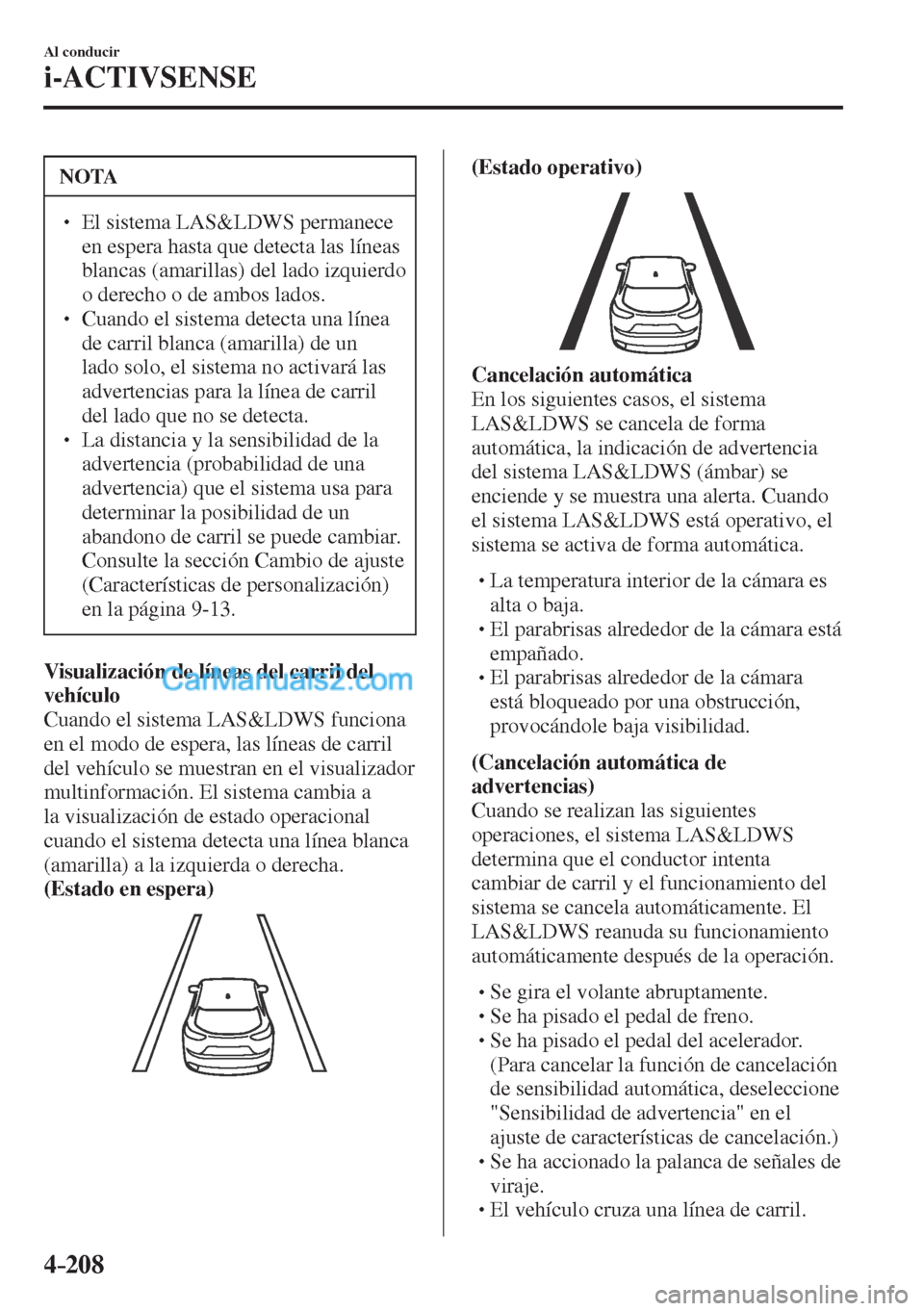

Visualización de líneas del carril del
vehículo
Cuando el sistema LAS&LDWS funciona
en el modo de espera, las líneas de carril
del vehículo se muestran en el visualizador
multinformación y en la pantalla de
conducción activa. En la visualización de
líneas de carril del vehículo que indica el
estado de funcionamiento, el color de las
líneas de carril que son detectadas cambia
a blanco.
(Estado en espera)
Visualizador de datos múltiples
Exhibición de conducción activa
Page 388 of 879
4–206
Al conducir
i-ACTIVSENSE
(Estado operativo)
Visualizador de datos múltiples
Exhibición de conducción activa
Cancelación automática
En los siguientes casos, el sistema
LAS&LDWS se cancela de forma
automática, la indicación de advertencia
del sistema LAS&LDWS (ámbar) se
enciende y se muestra una alerta. Cuando
el sistema LAS&LDWS está operativo, el
sistema se activa de forma automática.
La temperatura interior de la cámara es
alta o baja.
El parabrisas alrededor de la cámara está
empañado.
El parabrisas alrededor de la cámara
está bloqueado por una obstrucción,
provocándole baja visibilidad.
Cancelación automática de la
advertencia/asistencia de volante
Cuando se ejecutan las siguientes
operaciones, el funcionamiento del sistema
LAS&LDWS se cancela automáticamente.
El LAS&LDWS reanuda su
funcionamiento automáticamente después
de la operación.
Se gira el volante abruptamente.
Se ha pisado el pedal de freno.
Se ha pisado el pedal del acelerador.
(Para cancelar la función de cancelación
de sensibilidad automática, deseleccione
"Sensibilidad de cancelación" en el
ajuste de características de cancelación.)
Se ha accionado la palanca de señales de
viraje.
El vehículo cruza una línea de carril.
NOTA
Después del funcionamiento, la
operación del sistema LAS&LDWS
no funcionará durante un período de
5 segundos al menos hasta que se
detecten las líneas de carril.
En las siguientes condiciones,
el sistema LAS&LDWS cancela
automáticamente la advertencia/la
asistencia de la dirección.
El conductor saca sus manos del
volante.
(El sistema LAS&LDWS fue
diseñado para ayudar al conductor
con el volante y continuará
funcionando automáticamente
cuando el conductor sostenga el
volante.)
Se oprime el interruptor TCS OFF
para cancelar el TCS.
Page 389 of 879
4–207
Al conducir
i-ACTIVSENSE
Asistencia de funcionamiento de volante
OFF (no operacional)
La asistencia para funcionamiento de la
dirección para el sistema LAS&LDWS
puede cambiar a no operativa (OFF).
Consulte la sección Cambio de ajuste
(Características de personalización) en la
página 9-13 .
Cuando la asistencia para funcionamiento
del volante se ha cambiado a no
operacional (OFF), las condiciones de
funcionamiento y la visualización del
sistema LAS&LDWS pueden diferir. Use
el sistema de la siguiente manera:
Funcionamiento del sistema
Asegúrese de que el indicador
LAS&LDWS OFF del grupo de
instrumentos está apagado. Cuando el
indicador OFF del sistema LAS&LDWS
OFF esté encendido, pulse el interruptor y
asegúrese que el indicador se apaga.
Conduzca el vehículo en el centro del
carril mientras el indicador LAS&LDWS
OFF del panel de instrumentos está
apagado.
El sistema se podrá usar cuando se
cumplen todas las siguientes condiciones.
El sistema detecta línea de carril blancas
(amarillas) a la derecha e izquierda o de
ambos lados.
La velocidad del vehículo es de
aproximadamente 60 km/h o más.
Se conduce el vehículo en un camino
recto o un camino con curvas suaves.
El motor está funcionando.
El sistema LAS&LDWS pasa al modo de
espera en los siguientes casos:
El sistema no puede detectar las líneas
blancas (amarillas) de carriles.
La velocidad del vehículo es inferior a
aproximadamente 60 km/h.
El vehículo está dando una curva
cerrada.
El vehículo da una curva a una
velocidad incorrecta.
Page 390 of 879
4–208
Al conducir
i-ACTIVSENSE
NOTA
El sistema LAS&LDWS permanece
en espera hasta que detecta las líneas
blancas (amarillas) del lado izquierdo
o derecho o de ambos lados.
Cuando el sistema detecta una línea
de carril blanca (amarilla) de un
lado solo, el sistema no activará las
advertencias para la línea de carril
del lado que no se detecta.
La distancia y la sensibilidad de la
advertencia (probabilidad de una
advertencia) que el sistema usa para
determinar la posibilidad de un
abandono de carril se puede cambiar.
Consulte la sección Cambio de ajuste
(Características de personalización)
en la página 9-13 .
Visualización de líneas del carril del
vehículo
Cuando el sistema LAS&LDWS funciona
en el modo de espera, las líneas de carril
del vehículo se muestran en el visualizador
multinformación. El sistema cambia a
la visualización de estado operacional
cuando el sistema detecta una línea blanca
(amarilla) a la izquierda o derecha.
(Estado en espera)
(Estado operativo)
Cancelación automática
En los siguientes casos, el sistema
LAS&LDWS se cancela de forma
automática, la indicación de advertencia
del sistema LAS&LDWS (ámbar) se
enciende y se muestra una alerta. Cuando
el sistema LAS&LDWS está operativo, el
sistema se activa de forma automática.
La temperatura interior de la cámara es
alta o baja.
El parabrisas alrededor de la cámara está
empañado.
El parabrisas alrededor de la cámara
está bloqueado por una obstrucción,
provocándole baja visibilidad.
(Cancelación automática de
advertencias)
Cuando se realizan las siguientes
operaciones, el sistema LAS&LDWS
determina que el conductor intenta
cambiar de carril y el funcionamiento del
sistema se cancela automáticamente. El
LAS&LDWS reanuda su funcionamiento
automáticamente después de la operación.
Se gira el volante abruptamente.
Se ha pisado el pedal de freno.
Se ha pisado el pedal del acelerador.
(Para cancelar la función de cancelación
de sensibilidad automática, deseleccione
"Sensibilidad de advertencia" en el
ajuste de características de cancelación.)
Se ha accionado la palanca de señales de
viraje.
El vehículo cruza una línea de carril.
