MAZDA MODEL CX-5 2017 Manual del propietario (in Spanish)

4–209
Al conducir
i-ACTIVSENSE
Cancelación del sistema
Cuando el sistema LAS&LDWS
esté desactivado, pulse el interruptor
LAS&LDWS OFF.


El indicador LAS&LDWS OFF se
enciende.


NOTA
  En los siguientes casos, el
sistema LAS&LDWS se cancela
automáticamente y se muestra
la indicación OFF del sistema
LAS&LDWS en el visualizador
multinformación. Solicite la
inspección de su vehículo a un
técnico experto, le recomendamos un
técnico autorizado Mazda.



 Existe un malfuncionamiento en el
volante.



 Hay un funcionamiento incorrecto
en el TSC.



 Hay un malfuncionamiento en
la cámara sensora hacia adelante
(FSC).

(Modelos europeos)

 Cuando se cambia el encendido a
OFF, se podrá usar el LAS&LDWS
la próxima vez que se cambie el
encendido a ON.

(Excepto modelos europeos)

 Cuando el conmutador de arranque
está en la posición OFF, se mantiene
el estado del sistema antes de
desconectarlo. Por ejemplo, si se
desconecta el encendido con el
sistema de asistencia de mantención
en carril funcionando, el sistema se
pondrá a funcionar cuando se vuelva
a conectar el encendido.
Cuando el sistema LAS&LDWS está
apagado, las líneas de carril del vehículo
del visualizador multinformación y la
visualización de conducción activa se
apagan.

4–210
Al conducir
i-ACTIVSENSE
Advertencia de abandono de carril
Si el sistema determina que el vehículo podría desviarse del carril, la advertencia de
abandono de carril (bip, ruido sordo *1 , o vibración del volante) se activa y la dirección
en que el sistema determina que el vehículo podría desviarse se indica en la exhibición
multinformación o en la exhibición de conducción activa.
Para vehículos equipados con visualizador de datos múltiples, la dirección en la que el
sistema determina que el vehículo se desvía de su carril se indica en el visualizador de datos
múltiples.
Para vehículos equipados con visualizador de conducción activa, el color de la línea de carril
en la dirección en que el sistema determina que el vehículo se podría estar desviando de su
carril cambia de blanco a ámbar y las líneas de carril del vehículo parpadean.

Visualizador de datos múltiples Exhibición de conducción activa

4–211
Al conducir
i-ACTIVSENSE
NOTA
  Si ha ajustado la advertencia sonora de abandono de carril al ajuste de bip/ruido
sordo *1 , la advertencia sonora podría no escucharse dependiendo de las condiciones del
ruido del ambiente.
  Si ha ajustado el sistema de advertencia de abandono de carril al ajuste de vibraciones
del volante, la vibración podría no sentirse dependiendo de las condiciones de la
super¿ cie del camino.

 Cuando el ajuste de la asistencia para funcionamiento del volante se pone a funcionar, las
advertencias se pueden ajustar para estar activas/inactivas. (Cuando el ajuste de la asistencia
para funcionamiento del volante se cambia a no operacional, las advertencias se pueden ajustar
para estar activas/inactivas.)
 Consulte la sección Cambio de ajuste (Características de personalización) en la página 9-13 .   El sistema de asistencia de mantenimiento en el carril se puede cambiar a los siguientes ajustes
sin tener en cuenta si la asistencia de funcionamiento del volante se encuentra operativa/no
operativa. Veri¿ que siempre el estado del ajuste al conducir el vehículo y realizar cambios en
los ajustes si fuera necesario.
 Consulte la sección Cambio de ajuste (Características de personalización) en la página 9-13 .


 Vibración del volante: Fuerte/débil



 Volumen de sonido de advertencia



 Tipos de advertencias (vibración del volante/pitido/ruido sordo *1 )
*1 Las fajas preventivas son una serie de surcos en la super¿ cie de pavimento de la
calzada ubicados a intervalos especí¿ cos, y cuando el vehículo pasa sobre ellos
producen una vibración y ruido sordo que alerta al conductor que el vehículo está
abandonando el carril.
El ruido sordo es una reproducción del sonido que se produce cuando un vehículo pasa
sobre una faja preventiva.


Ruido
Ranura

4–212
Al conducir
i-ACTIVSENSE
*Algunos modelos.
Limitador ajustable de la velocidad (ASL) *
El ASL es una función para evitar que el vehículo sea conducido a mayor velocidad de la
ajustada. La velocidad del vehículo se controla para mantenerla por debajo de la velocidad
ajustada incluso si se pisa el pedal del acelerador.
El ASL se puede ajustar entre 30 km/h y 200 km/h. La velocidad del vehículo puede exceder
la velocidad ajustada cuando se conduce el vehículo en bajada, sin embargo, el sistema le
noti¿ ca al conductor haciendo destellar la exhibición y haciendo sonar una advertencia.
ADVERTENCIA
Desconecte el sistema siempre que cambie de conductores:
Si se cambia de conductor y el nuevo conductor no conoce acerca de la función del
ASL, el vehículo podría no acelerar cuando el conductor pise el pedal del acelerador, lo
cual podría resultar en un accidente.

4–213
Al conducir
i-ACTIVSENSE
El sistema consiste en el visualizador del ASL y el interruptor de limitador de velocidad en
el volante.


Sistema de control de
velocidad de crucero
Interruptor
MODE
Interruptor RES/+
Interruptor SET-
Interruptor OFF/CANInterruptor CANCEL
Interruptor RES
Interruptor OFF Interruptor
MODE
Interruptor SET- Interruptor SET+
Exhibición de conducción activa
(Tipo parabrisas)
(Tipo abatible automático) Grupo de instrumentos tipo A
(Con exhibición de multinformación)
(Sin exhibición de multinformación) Grupo de instrumentos tipo B
Control de crucero de radar de Mazda (MRCC) o
control de crucero de radar de Mazda con la
función Stop & Go (MRCC con función Stop & Go)

4–214
Al conducir
i-ACTIVSENSE
Visualización del limitador ajustable de la velocidad (ASL)
El estado de ajuste del ASL se muestra en el visualizador de conducción activa (vehículos
con visualizador de conducción activa) o en el visualizador del grupo de instrumentos.
Visualización de espera
Muestra cuándo se usa el interruptor del limitador ajustable de la velocidad y el sistema está
activado.
Se apaga cuando se desactiva el sistema.


Exhibición de conducción activa Con exhibición de
multinformaciónSin exhibición de
multinformación

Visualización de ajuste
Con control de velocidad de crucero
Muestra cuándo se usa el interruptor SET
y se ajusta la velocidad.
Con control de crucero de radar de Mazda (MRCC) o control de crucero de radar de
Mazda con la función Stop & Go (MRCC con función Stop & Go)
Muestra cuándo cuando se usa el interruptor SET
o SET y se ajusta la velocidad.


Exhibición de conducción activa Con exhibición de
multinformaciónSin exhibición de
multinformación

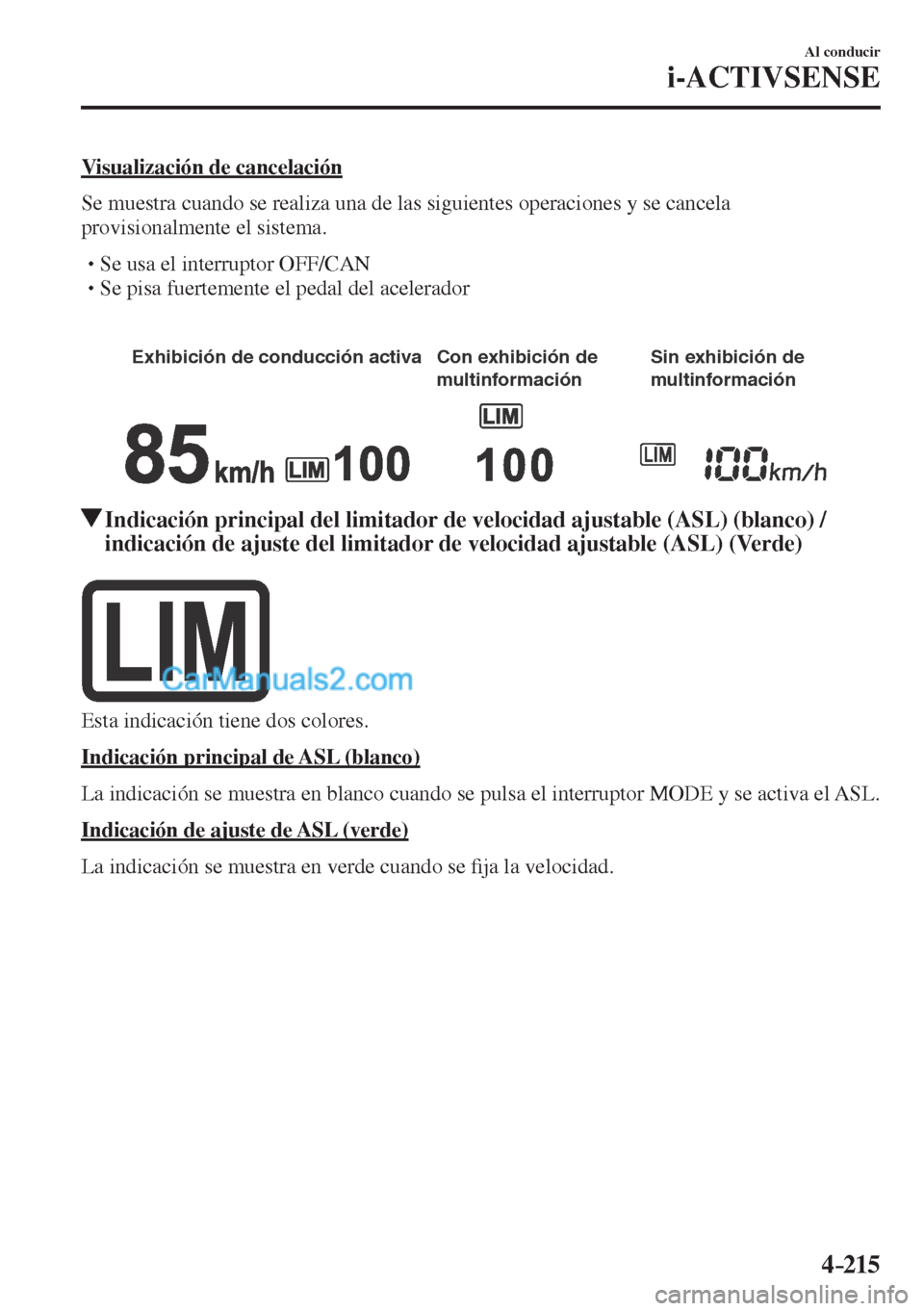

4–215
Al conducir
i-ACTIVSENSE
Visualización de cancelación
Se muestra cuando se realiza una de las siguientes operaciones y se cancela
provisionalmente el sistema.



 Se usa el interruptor OFF/CAN



 Se pisa fuertemente el pedal del acelerador


Exhibición de conducción activa Con exhibición de
multinformaciónSin exhibición de
multinformación

Indicación principal del limitador de velocidad ajustable (ASL) (blanco) /
indicación de ajuste del limitador de velocidad ajustable (ASL) (Verde)

Esta indicación tiene dos colores.
Indicación principal de ASL (blanco)
La indicación se muestra en blanco cuando se pulsa el interruptor MODE y se activa el ASL.
Indicación de ajuste de ASL (verde)
La indicación se muestra en verde cuando se ¿ ja la velocidad.

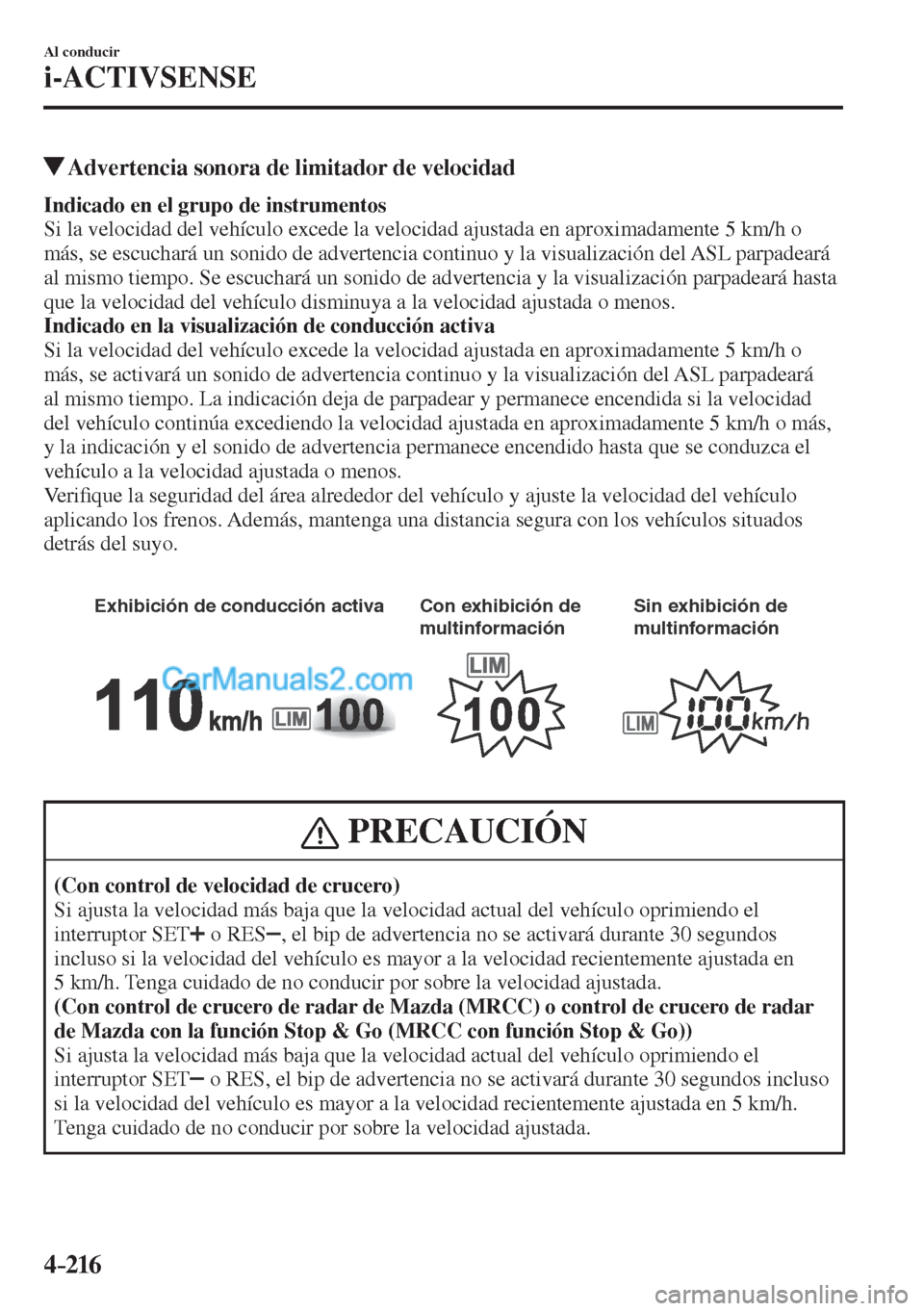

4–216
Al conducir
i-ACTIVSENSE
Advertencia sonora de limitador de velocidad
Indicado en el grupo de instrumentos
Si la velocidad del vehículo excede la velocidad ajustada en aproximadamente 5 km/h o
más, se escuchará un sonido de advertencia continuo y la visualización del ASL parpadeará
al mismo tiempo. Se escuchará un sonido de advertencia y la visualización parpadeará hasta
que la velocidad del vehículo disminuya a la velocidad ajustada o menos.
Indicado en la visualización de conducción activa
Si la velocidad del vehículo excede la velocidad ajustada en aproximadamente 5 km/h o
más, se activará un sonido de advertencia continuo y la visualización del ASL parpadeará
al mismo tiempo. La indicación deja de parpadear y permanece encendida si la velocidad
del vehículo continúa excediendo la velocidad ajustada en aproximadamente 5 km/h o más,
y la indicación y el sonido de advertencia permanece encendido hasta que se conduzca el
vehículo a la velocidad ajustada o menos.
V e r i¿ que la seguridad del área alrededor del vehículo y ajuste la velocidad del vehículo
aplicando los frenos. Además, mantenga una distancia segura con los vehículos situados
detrás del suyo.


Exhibición de conducción activa Con exhibición de
multinformaciónSin exhibición de
multinformación

PRECAUCIÓN
(Con control de velocidad de crucero)
Si ajusta la velocidad más baja que la velocidad actual del vehículo oprimiendo el
interruptor SET
o RES , el bip de advertencia no se activará durante 30 segundos
incluso si la velocidad del vehículo es mayor a la velocidad recientemente ajustada en
5 km/h. Tenga cuidado de no conducir por sobre la velocidad ajustada.
(Con control de crucero de radar de Mazda (MRCC) o control de crucero de radar
de Mazda con la función Stop & Go (MRCC con función Stop & Go))
Si ajusta la velocidad más baja que la velocidad actual del vehículo oprimiendo el
interruptor SET
o RES , el bip de advertencia no se activará durante 30 segundos incluso
si la velocidad del vehículo es mayor a la velocidad recientemente ajustada en 5 km/h.
Tenga cuidado de no conducir por sobre la velocidad ajustada.

4–217
Al conducir
i-ACTIVSENSE
NOTA
Cuando el sistema se cancela temporalmente pisando completamente el pedal del
acelerador, la visualización del ASL muestra la visualización de cancelación. Si la
velocidad del vehículo excede la velocidad ajustada en aproximadamente 5 km/h o más
mientras se muestra la visualización de cancelación, la visualización de velocidad de
ajustada parpadeará pero no se escuchará el sonido de advertencia.
Activación/Desactivación
NOTA
Cuando se desconecta el encendido, se mantiene el estado del sistema antes de
desconectarlo.
Por ejemplo, si se desconecta el encendido con el ASL funcionando, el sistema se pondrá
a funcionar cuando se vuelva a conectar el encendido.
Activación
Oprima el interruptor MODE para operar el sistema. Se muestra la pantalla del ASL y la
indicación principal del ASL se muestra en blanco.
NOTA
Cuando el control de crucero, el control de crucero de radar de Mazda (MRCC), o el
control de crucero de radar de Mazda con la función Stop & Go (MRCC con función Stop
& Go) estén disponibles tras pulsar el interruptor MODE, pulse de nuevo el interruptor de
modo para cambiar al ASL.

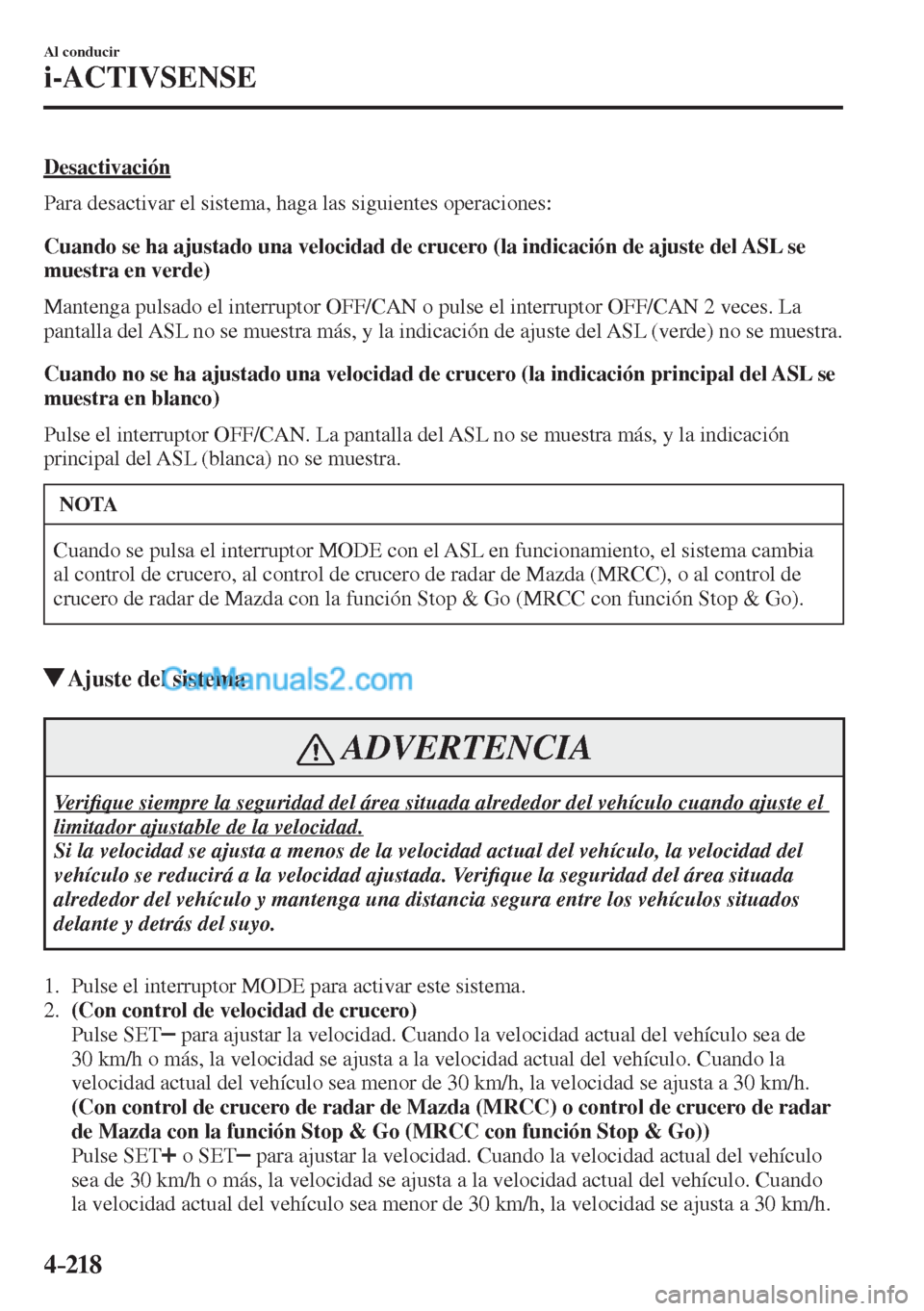

4–218
Al conducir
i-ACTIVSENSE
Desactivación
Para desactivar el sistema, haga las siguientes operaciones:
Cuando se ha ajustado una velocidad de crucero (la indicación de ajuste del ASL se
muestra en verde)
Mantenga pulsado el interruptor OFF/CAN o pulse el interruptor OFF/CAN 2 veces. La
pantalla del ASL no se muestra más, y la indicación de ajuste del ASL (verde) no se muestra.
Cuando no se ha ajustado una velocidad de crucero (la indicación principal del ASL se
muestra en blanco)
Pulse el interruptor OFF/CAN . La pantalla del ASL no se muestra más, y la indicación
principal del ASL (blanca) no se muestra.
NOTA
Cuando se pulsa el interruptor MODE con el ASL en funcionamiento, el sistema cambia
al control de crucero, al control de crucero de radar de Mazda (MRCC), o al control de
crucero de radar de Mazda con la función Stop & Go (MRCC con función Stop & Go).
Ajuste del sistema
ADVERTENCIA
Ve r i¿ que siempre la seguridad del área situada alrededor del vehículo cuando ajuste el
limitador ajustable de la velocidad.
Si la velocidad se ajusta a menos de la velocidad actual del vehículo, la velocidad del
vehículo se reducirá a la velocidad ajustada. Veri¿ que la seguridad del área situada
alrededor del vehículo y mantenga una distancia segura entre los vehículos situados
delante y detrás del suyo.
1. Pulse el interruptor MODE para activar este sistema.
2. (Con control de velocidad de crucero)
Pulse SET
para ajustar la velocidad. Cuando la velocidad actual del vehículo sea de
30 km/h o más, la velocidad se ajusta a la velocidad actual del vehículo. Cuando la
velocidad actual del vehículo sea menor de 30 km/h, la velocidad se ajusta a 30 km/h.
(Con control de crucero de radar de Mazda (MRCC) o control de crucero de radar
de Mazda con la función Stop & Go (MRCC con función Stop & Go))
Pulse SET
o SET para ajustar la velocidad. Cuando la velocidad actual del vehículo
sea de 30 km/h o más, la velocidad se ajusta a la velocidad actual del vehículo. Cuando
la velocidad actual del vehículo sea menor de 30 km/h, la velocidad se ajusta a 30 km/h.
