Page 71 of 879
2–51
Equipo de seguridad esencial
Airbags SRS
Precauciones del sistema de seguridad suplementario
(SRS)
Los sistemas de seguridad suplementarios (SRS) delantero y lateral incluyen diferentes tipos
de airbags. Veri ¿ que los diferentes tipos de airbags que están equipados en su vehículo
localizando los indicadores de ubicación "SRS AIRBAG". Estos indicadores son visibles
en el área donde están instalados los airbags.
Los airbags están instalados en las siguientes ubicaciones:
El cubo del volante (airbag del lado del conductor)
El grupo de instrumentos del lado del pasajero (airbag del lado del pasajero)
Los laterales exteriores de los respaldos delanteros (airbags laterales)
Los pilares de las ventanas delanteras y traseras, y el borde del techo a lo largo de ambos
lados (airbags de cortina)
Los vehículos para Rusia tienen un sensor que detecta un vuelco inminente.
Los sistemas de seguridad suplementarios con airbag fueron diseñados para proporcionarle
protección suplementaria en ciertas situaciones, por lo tanto es siempre importante usar los
cinturones de seguridad de la siguiente manera:
Si no se usa el cinturón de seguridad, un airbag, por sí solo, no le protegerá adecuadamente
en caso de accidente. Se deben usar los cinturones de seguridad para:
Evitar que el ocupante sea arrojado contra un airbag in À ándose.
Reducir la posibilidad de heridas durante un accidente del tipo que no ha sido tenido en
cuenta para que la bolsa de aire lo proteja como un choque trasera.
Reducir la posibilidad de heridas en choques frontales, casi frontales o laterales o vuelcos
que no son lo su ¿ cientemente importantes como para in À ar las bolsas de aire.
Reducir la posibilidad de verse proyectado hacia el exterior del vehículo.
Reducir la posibilidad de heridas en la parte baja del cuerpo y las piernas durante un
accidente debido a que los airbags no protegen estas partes del cuerpo.
Mantener al conductor en una posición donde pueda tener mayor control del vehículo.
Page 72 of 879

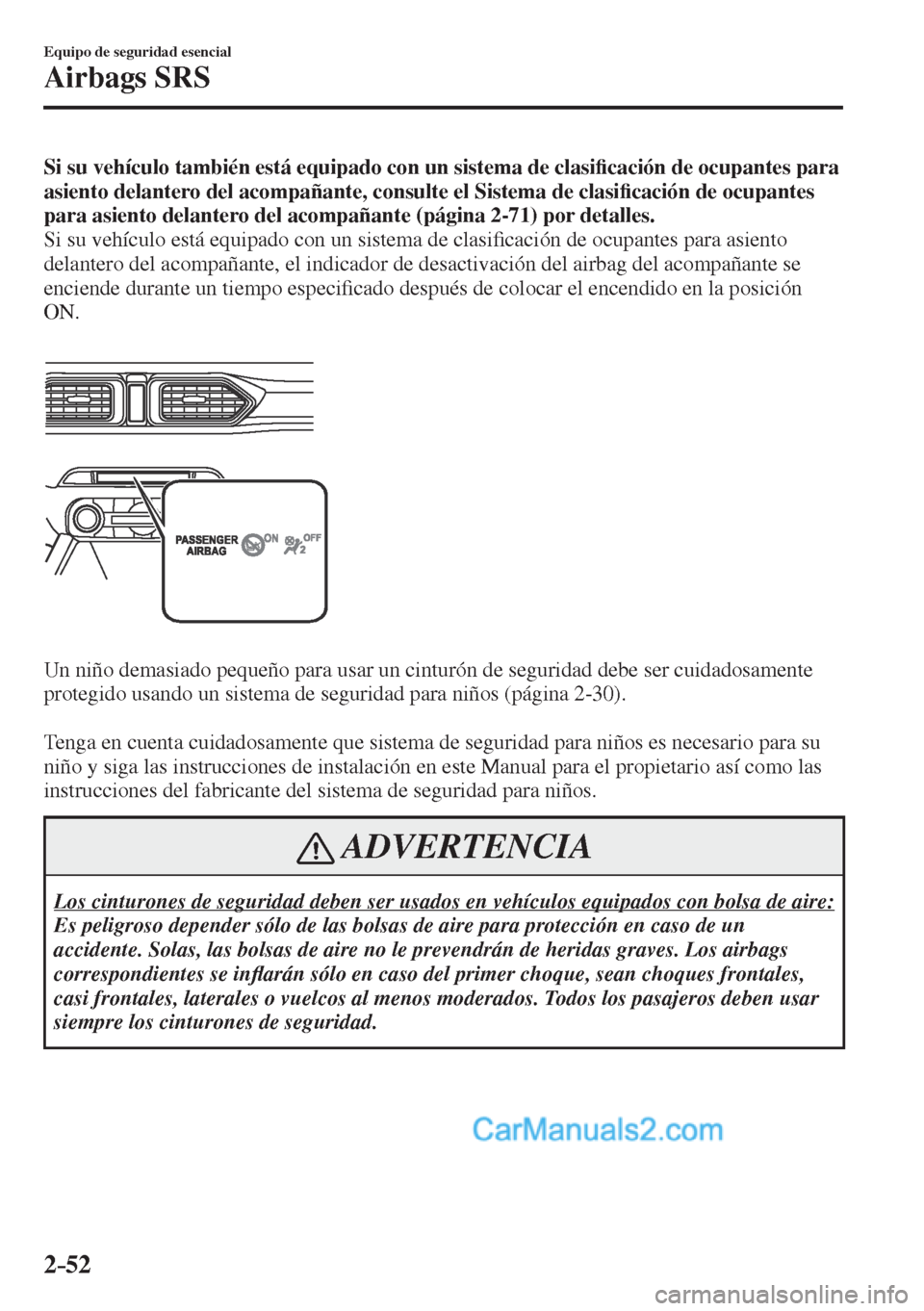

2–52
Equipo de seguridad esencial
Airbags SRS
Si su vehículo también está equipado con un sistema de clasi ¿ cación de ocupantes para
asiento delantero del acompañante, consulte el Sistema de clasi ¿ cación de ocupantes
para asiento delantero del acompañante (página 2-71 ) por detalles.
Si su vehículo está equipado con un sistema de clasi ¿ cación de ocupantes para asiento
delantero del acompañante, el indicador de desactivación del airbag del acompañante se
enciende durante un tiempo especi ¿ cado después de colocar el encendido en la posición
ON.
Un niño demasiado pequeño para usar un cinturón de seguridad debe ser cuidadosamente
protegido usando un sistema de seguridad para niños (página 2-30 ).
Tenga en cuenta cuidadosamente que sistema de seguridad para niños es necesario para su
niño y siga las instrucciones de instalación en este Manual para el propietario así como las
instrucciones del fabricante del sistema de seguridad para niños.
ADVERTENCIA
Los cinturones de seguridad deben ser usados en vehículos equipados con bolsa de aire:
Es peligroso depender sólo de las bolsas de aire para protección en caso de un
accidente. Solas, las bolsas de aire no le prevendrán de heridas graves. Los airbags
correspondientes se in À arán sólo en caso del primer choque, sean choques frontales,
casi frontales, laterales o vuelcos al menos moderados. Todos los pasajeros deben usar
siempre los cinturones de seguridad.
Page 73 of 879

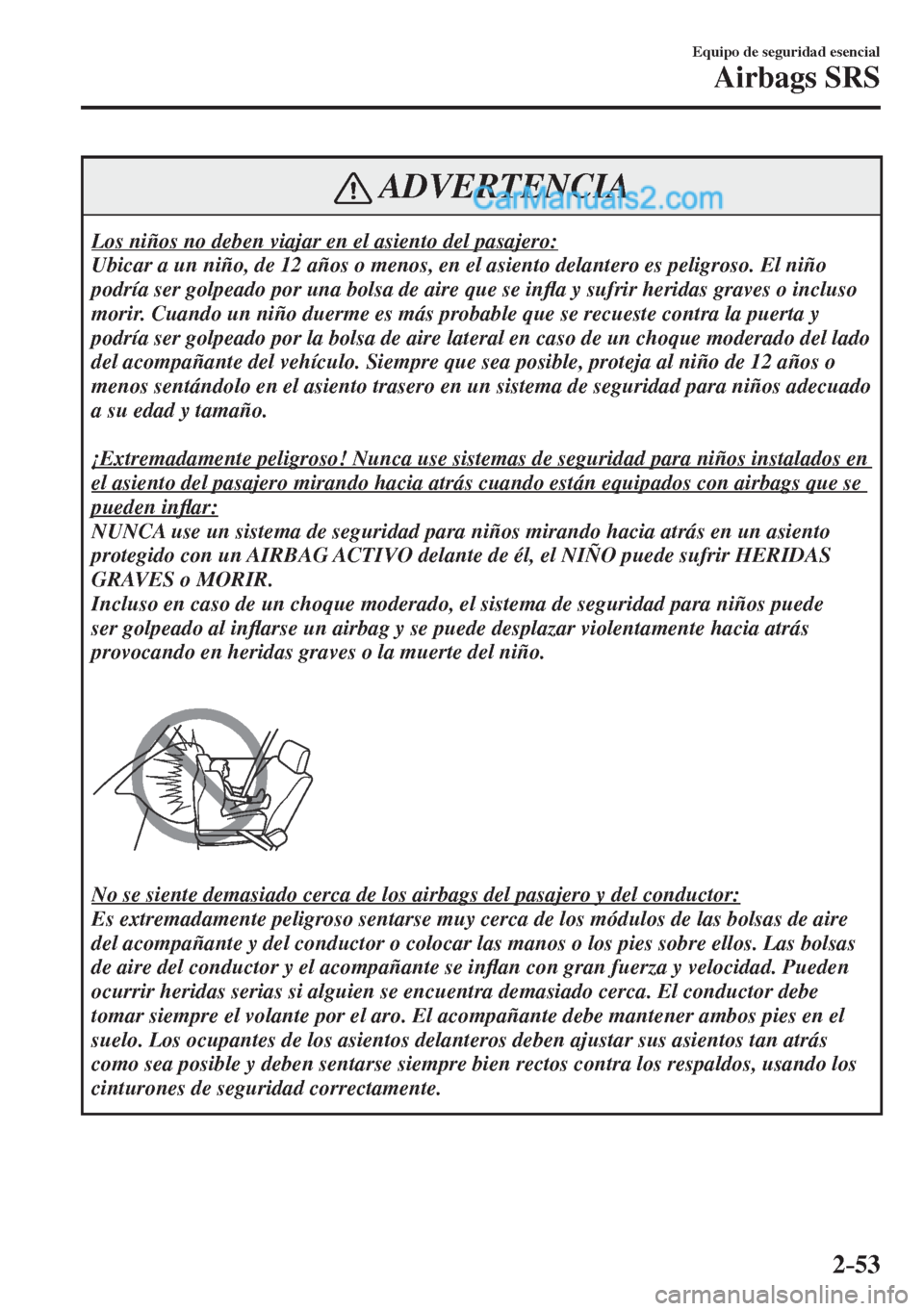

2–53
Equipo de seguridad esencial
Airbags SRS
ADVERTENCIA
Los niños no deben viajar en el asiento del pasajero:
Ubicar a un niño, de 12 años o menos, en el asiento delantero es peligroso. El niño
podría ser golpeado por una bolsa de aire que se in À a y sufrir heridas graves o incluso
morir. Cuando un niño duerme es más probable que se recueste contra la puerta y
podría ser golpeado por la bolsa de aire lateral en caso de un choque moderado del lado
del acompañante del vehículo. Siempre que sea posible, proteja al niño de 12 años o
menos sentándolo en el asiento trasero en un sistema de seguridad para niños adecuado
a su edad y tamaño.
¡Extremadamente peligroso! Nunca use sistemas de seguridad para niños instalados en
el asiento del pasajero mirando hacia atrás cuando están equipados con airbags que se
pueden in À ar:
NUNCA use un sistema de seguridad para niños mirando hacia atrás en un asiento
protegido con un AIRBAG ACTIVO delante de él, el NIÑO puede sufrir HERIDAS
GRAVES o MORIR.
Incluso en caso de un choque moderado, el sistema de seguridad para niños puede
ser golpeado al in À arse un airbag y se puede desplazar violentamente hacia atrás
provocando en heridas graves o la muerte del niño.
No se siente demasiado cerca de los airbags del pasajero y del conductor:
Es extremadamente peligroso sentarse muy cerca de los módulos de las bolsas de aire
del acompañante y del conductor o colocar las manos o los pies sobre ellos. Las bolsas
de aire del conductor y el acompañante se in À an con gran fuerza y velocidad. Pueden
ocurrir heridas serias si alguien se encuentra demasiado cerca. El conductor debe
tomar siempre el volante por el aro. El acompañante debe mantener ambos pies en el
suelo. Los ocupantes de los asientos delanteros deben ajustar sus asientos tan atrás
como sea posible y deben sentarse siempre bien rectos contra los respaldos, usando los
cinturones de seguridad correctamente.
Page 74 of 879

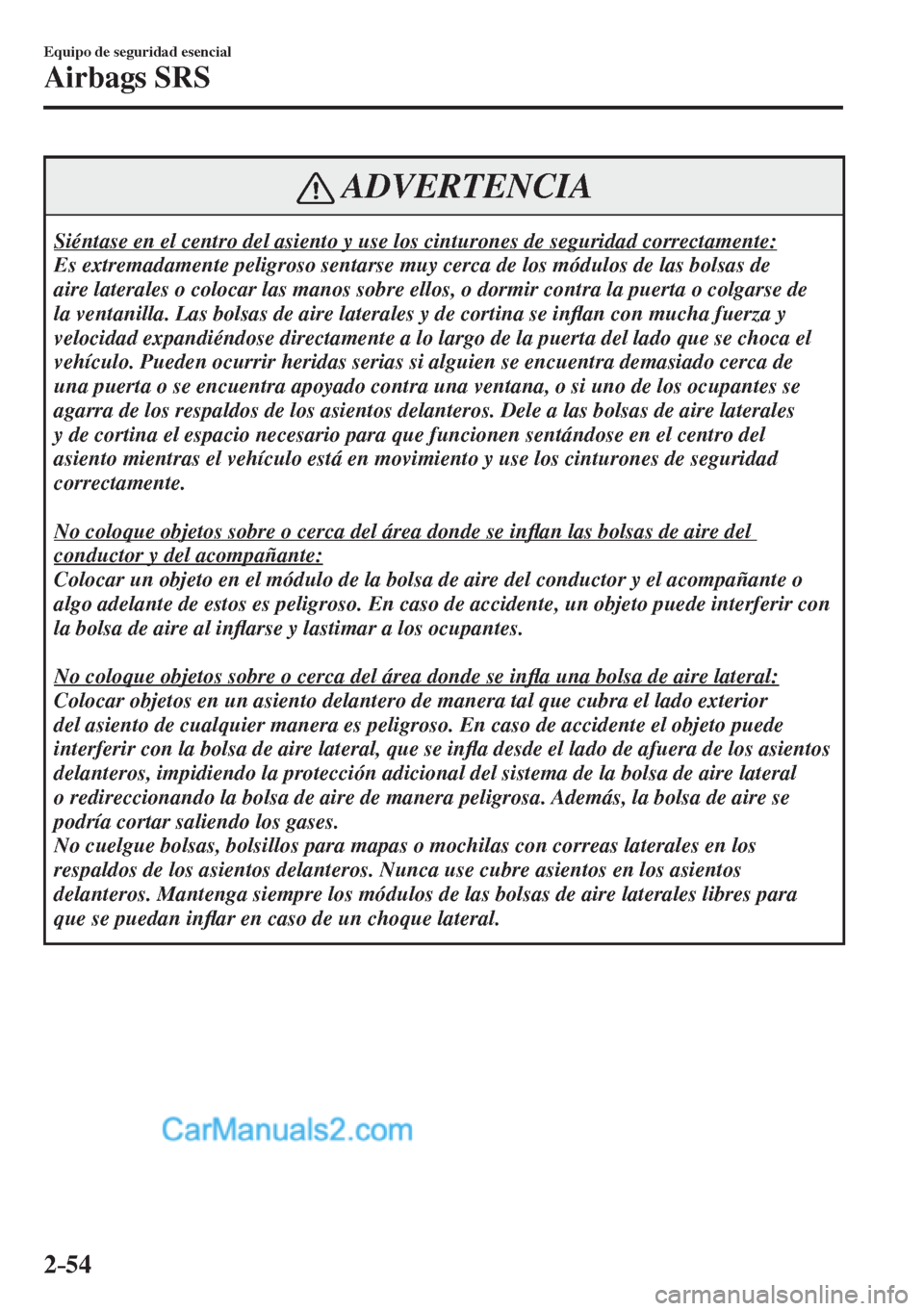

2–54
Equipo de seguridad esencial
Airbags SRS
ADVERTENCIA
Siéntase en el centro del asiento y use los cinturones de seguridad correctamente:
Es extremadamente peligroso sentarse muy cerca de los módulos de las bolsas de
aire laterales o colocar las manos sobre ellos, o dormir contra la puerta o colgarse de
la ventanilla. Las bolsas de aire laterales y de cortina se in À an con mucha fuerza y
velocidad expandiéndose directamente a lo largo de la puerta del lado que se choca el
vehículo. Pueden ocurrir heridas serias si alguien se encuentra demasiado cerca de
una puerta o se encuentra apoyado contra una ventana, o si uno de los ocupantes se
agarra de los respaldos de los asientos delanteros. Dele a las bolsas de aire laterales
y de cortina el espacio necesario para que funcionen sentándose en el centro del
asiento mientras el vehículo está en movimiento y use los cinturones de seguridad
correctamente.
No coloque objetos sobre o cerca del área donde se in À an las bolsas de aire del
conductor y del acompañante:
Colocar un objeto en el módulo de la bolsa de aire del conductor y el acompañante o
algo adelante de estos es peligroso. En caso de accidente, un objeto puede interferir con
la bolsa de aire al in À arse y lastimar a los ocupantes.
No coloque objetos sobre o cerca del área donde se in À a una bolsa de aire lateral:
Colocar objetos en un asiento delantero de manera tal que cubra el lado exterior
del asiento de cualquier manera es peligroso. En caso de accidente el objeto puede
interferir con la bolsa de aire lateral, que se in À a desde el lado de afuera de los asientos
delanteros, impidiendo la protección adicional del sistema de la bolsa de aire lateral
o redireccionando la bolsa de aire de manera peligrosa. Además, la bolsa de aire se
podría cortar saliendo los gases.
No cuelgue bolsas, bolsillos para mapas o mochilas con correas laterales en los
respaldos de los asientos delanteros. Nunca use cubre asientos en los asientos
delanteros. Mantenga siempre los módulos de las bolsas de aire laterales libres para
que se puedan in À ar en caso de un choque lateral.
Page 75 of 879
2–55
Equipo de seguridad esencial
Airbags SRS
ADVERTENCIA
No coloque objetos sobre o cerca del área donde se in À a una bolsa de aire de cortina:
Es peligroso colocar objetos en áreas donde se activa la bolsa de aire de cortina como
en el vidrio del parabrisas, vidrios de puertas laterales, pilares de ventanilla delantera y
trasera y a lo largo del borde del techo y agarraderas del techo. En caso de un accidente
el objeto podría interferir con la bolsa de aire de cortina, que se in À a desde los pilares
de ventanillas delanteras y traseras y a lo largo del borde del techo, impidiendo la
protección adicional del sistema de bolsa de aire de cortina o redirigiendo la bolsa de
aire de una manera que es peligrosa. Además, la bolsa de aire se podría cortar saliendo
los gases.
No coloque perchas o cualquier otro objeto en las agarraderas. Al colgar ropa,
cuélguela directamente en el gancho para ropa. Mantenga siempre los módulos de la
bolsa de aire de cortina libres para que se puedan in À ar en caso de un choque lateral o
un vuelco.
No toque los componentes del sistema de seguridad suplementario después que las
bolsas de aire se hayan in À ado:
Tocar los componentes del sistema de seguridad suplementario después que las bolsas
de aire se hayan in À ado es peligroso. Inmediatamente después de in À arse, están
calientes. Se podría quemar.
Nunca instale ningún tipo de equipos en la parte delantera de su vehículo:
La instalación de equipos en la parte delantera, como barras de protección delanteras
(de cualquier tipo), palas para nieve, o cabrestantes es peligroso. El sistema de sensores
de choque del sistema de las bolsas de aire podría verse afectado. Esto podría hacer que
las bolsas de aire se in À arán inesperadamente, o podría impedir que las bolsas de aire
se in À arán en caso de un accidente. Los ocupantes delanteros podrían resultar heridos
de gravedad.
No modi ¿ que la suspensión:
Ajustar la suspensión del vehículo es peligroso. Si se cambia la altura del vehículo o la
suspensión, el vehículo podría no detectar precisamente un choque o vuelco resultando
en el in À ado incorrecto o inesperado de una bolsa de aire y la posibilidad de sufrir
heridas graves.
Page 76 of 879
2–56
Equipo de seguridad esencial
Airbags SRS
ADVERTENCIA
Para evitar la detección errónea del sistema de sensores de bolsa de aire, tenga cuidado
con lo siguiente:
No use neumáticos ni ruedas que no sean las especi ¿ cadas para su Mazda: El uso de otro tamaño de neumático o rueda diferente del especi ¿ cado para su
Mazda es peligroso (página 9-11 ). El uso de esas ruedas evitará que el sistema
de detección de accidentes del vehículo detecte precisamente un choque o vuelco
resultando en el in À ado incorrecto e inesperado de la bolsa de aire y la posibilidad
de sufrir heridas graves.
No sobrecargue su vehículo: Sobrecargar su vehículo es peligroso ya que podría evitar que el sistema de sensores
de choque del sistema de las bolsas de aire detecte precisamente un choque o vuelco
resultando en el in À ado incorrecto e inesperado de la bolsa de aire y la posibilidad
de sufrir heridas graves. La relación de peso en el eje (GAWR) y la relación de
peso bruto del vehículo (GVWR) están indicados en la etiqueta de certi ¿ cación de
seguridad del vehículo, en el bastidor de la puerta del conductor. No exceda esas
relaciones.
No conduzca en todo terreno: Conducir su Mazda en todo terreno es peligroso debido a que el vehículo no ha sido
diseñado para eso. Conducir su vehículo en todo terreno podría evitar que el sistema
de sensores de choque del sistema de las bolsas de aire detecte precisamente un
choque o vuelco resultando en el in À ado incorrecto e inesperado de la bolsa de aire
y la posibilidad de sufrir heridas graves.
No modi ¿ que una puerta delantera ni deje ningún daño sin reparar. Siempre haga
que un técnico experto, le recomendamos un técnico autorizado Mazda inspeccione la
puerta delantera dañada:
Modi ¿ car una puerta delantera o dejarla sin reparar es peligroso. Cada puerta
delantera tiene un sensor de choque lateral como componente del sistema de seguridad
suplementario. Si se perforan agujeros en una puerta delantera, se desmonta un altavoz
de puerta, o se deja sin reparar una puerta dañada, el sensor se puede ver afectado
adversamente haciendo que no detecte correctamente la presión de un impacto durante
un choque lateral. Si un sensor no detecta correctamente un impacto lateral, las bolsas
de aire laterales y de cortina y el pretensor de cinturón de seguridad delantero podría
no funcionar normalmente lo que resultará en heridas graves a los ocupantes.
Page 77 of 879
2–57
Equipo de seguridad esencial
Airbags SRS
ADVERTENCIA
No modi ¿ que el sistema de seguridad suplementario:
Modi ¿ car los componentes o el cableado del sistema de seguridad suplementario
es peligroso. Se puede activar accidentalmente o dañarlo. No se deben realizar
modi ¿ caciones en el sistema de seguridad suplementario. No se deben instalar adornos,
escudos u otros sobre los módulos de las bolsas de aire. Tampoco se deben instalar
equipos eléctricos sobre o cercanos a los componentes del sistema y cableado. Un
técnico experto, le recomendamos un técnico autorizado Mazda puede brindarle los
cuidados especiales necesarios al desmontar e instalar los asientos delanteros. Es
importante proteger el cableado y las conexiones de los airbags para asegurarse que los
airbags no se in À an accidentalmente, y que el sensor de posición de deslizamiento de
asiento del conductor no está dañado y los asientos mantengan una conexión de airbag
sin dañar.
No coloque equipaje ni otros objetos debajo de los asientos delanteros:
Colocar equipaje u otros objetos debajo de los asientos delanteros es peligroso. Los
componentes esenciales del sistema de seguridad suplementario pueden estar dañados,
y en caso de un choque lateral, las bolsas de aire adecuadas podrían no in À arse, lo que
puede resultar en heridas graves o la muerte. Para evitar que se dañen los componentes
esenciales del sistema de seguridad suplementario, no coloque el equipaje u otros
objetos debajo de los asientos delanteros.
No conduzca el vehículo con componentes del sistema de pretensores de cinturones de
seguridad/airbags dañados:
Los componentes del sistema de airbag/pretensores de cinturones de seguridad
expandidos o dañados deben ser cambiados después de un choque que provoque su
activación o que les produzca daños. Solo un técnico experto, le recomendamos un
técnico autorizado Mazda, puede evaluar completamente estos sistemas para comprobar
que funcionarán en caso de accidente. Conducir con una bolsa de aire o unidad de
pretensor dañada o usada brindará menor protección en el siguiente accidente y
pudiendo resultar herido o muerto.
No desmonte partes del interior de una bolsa de aire:
Desmontar los asientos delantero, el tableros o el volante o las partes conteniendo
sensores o partes de bolsas de aire es peligroso. Estas partes contienen componentes
esenciales de la bolsa de aire. Una bolsa de aire se puede activar accidentalmente y
provocarle heridas graves. Siempre haga que un técnico autorizado Mazda desmonte
estas partes.
Page 78 of 879

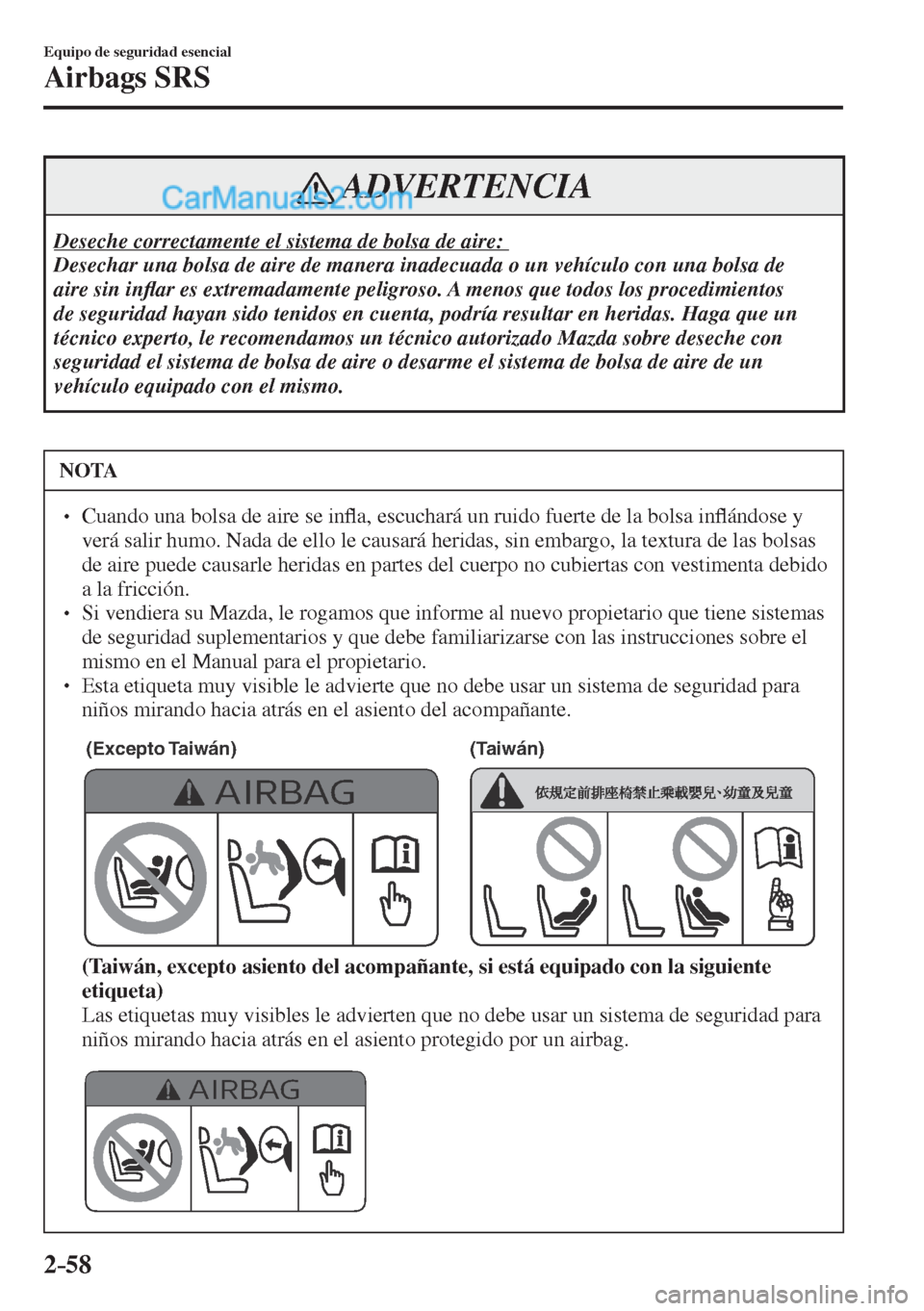

2–58
Equipo de seguridad esencial
Airbags SRS
ADVERTENCIA
Deseche correctamente el sistema de bolsa de aire:
Desechar una bolsa de aire de manera inadecuada o un vehículo con una bolsa de
aire sin in À ar es extremadamente peligroso. A menos que todos los procedimientos
de seguridad hayan sido tenidos en cuenta, podría resultar en heridas. Haga que un
técnico experto, le recomendamos un técnico autorizado Mazda sobre deseche con
seguridad el sistema de bolsa de aire o desarme el sistema de bolsa de aire de un
vehículo equipado con el mismo.
NOTA
Cuando una bolsa de aire se in À a, escuchará un ruido fuerte de la bolsa in À ándose y
verá salir humo. Nada de ello le causará heridas, sin embargo, la textura de las bolsas
de aire puede causarle heridas en partes del cuerpo no cubiertas con vestimenta debido
a la fricción.
Si vendiera su Mazda, le rogamos que informe al nuevo propietario que tiene sistemas
de seguridad suplementarios y que debe familiarizarse con las instrucciones sobre el
mismo en el Manual para el propietario.
Esta etiqueta muy visible le advierte que no debe usar un sistema de seguridad para
niños mirando hacia atrás en el asiento del acompañante.
(Excepto Taiwán) (Taiwán)
(Taiwán, excepto asiento del acompañante, si está equipado con la siguiente
etiqueta)
Las etiquetas muy visibles le advierten que no debe usar un sistema de seguridad para
niños mirando hacia atrás en el asiento protegido por un airbag.
Page 79 of 879
2–59
Equipo de seguridad esencial
Airbags SRS
Componentes del sistema de seguridad suplementarios
(Con sistema de clasi ¿ cación del ocupante del asiento delantero del acompañante)
Page 80 of 879
2–60
Equipo de seguridad esencial
Airbags SRS
*Algunos modelos.
(Sin sistema de clasi ¿ cación del ocupante del asiento delantero del acompañante)
In À adores y airbags de conductor/acompañante
Sensor de vuelco * , sensores de choque y módulo de diagnóstico (unidad SAS)
Pretensores de cinturones de seguridad (página 2-27 )
Sensores de airbags delanteros
Sensores de choque lateral
Advertencia del sistema de pretensores de cinturones de seguridad/bolsa de aire (página 4-55 )
In À adores y airbags laterales y de cortina
Indicador de desactivación de la bolsa de aire del acompañante * (página 2-71 )
Sensor de clasi ¿ cación del ocupante del asiento delantero del acompañante * (página 2-71 )
Módulo de clasi ¿ cación del ocupante del asiento delantero del acompañante *
Sensor de posición de deslizamiento de asiento del conductor * (página 2-62 )
