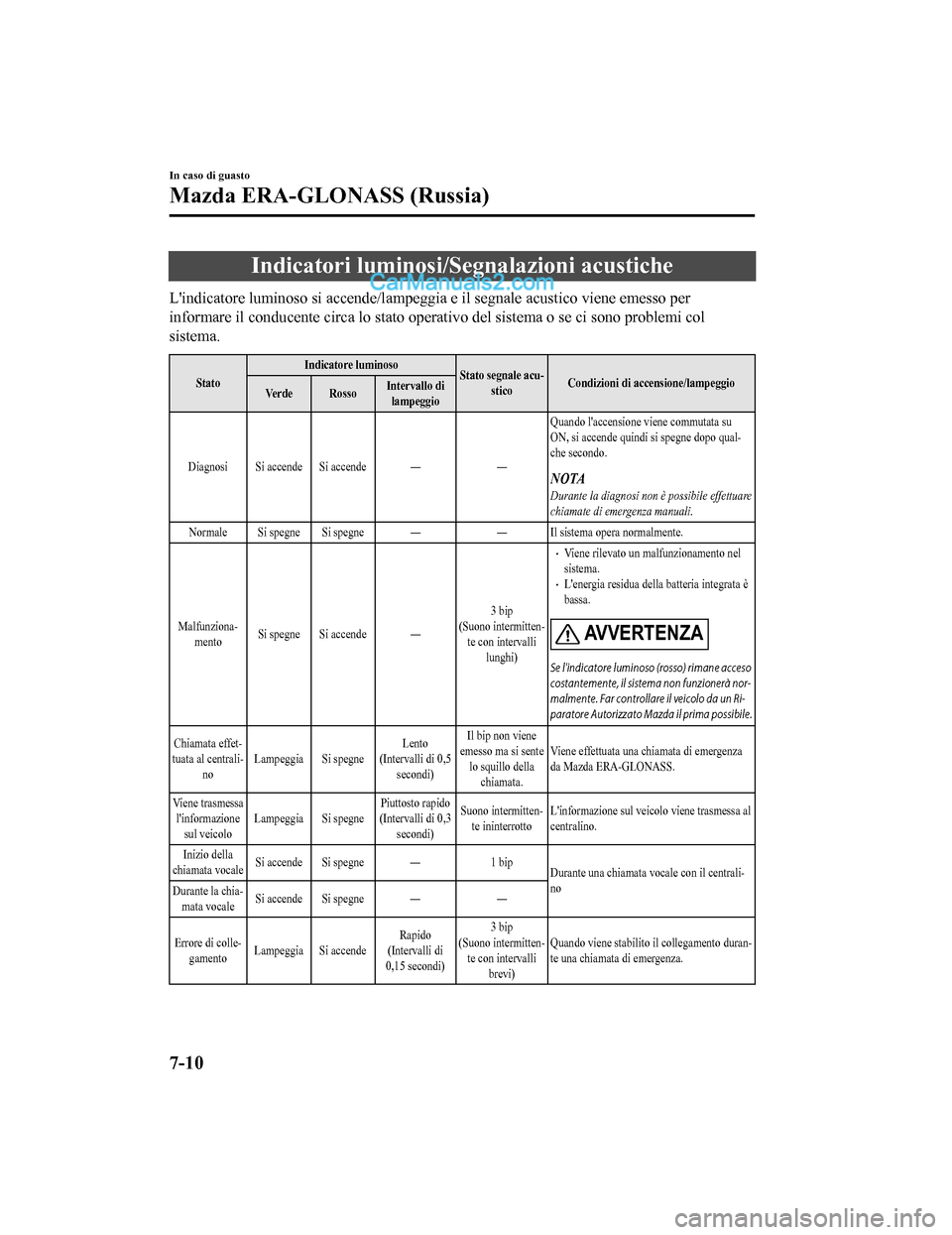

Indicatori luminosi/Segnalazioni acustiche
L'indicatore luminoso si accende/lampeggia e il segnale acustico viene emesso per
informare il conducente circa lo stato operativo del sistema o se ci sono problemi col
sistema.
StatoIndicatore luminoso
Stato segnale acu-
stico Condizioni di accensione/lampeggio
Verde Rosso Intervallo di
lampeggio
Diagnosi Si accende Si accende ――Quando l'accensione viene commutata su
ON, si accende quindi si spegne dopo qual-
che secondo.
NOTA
Durante la diagnosi non è possibile effettuare
chiamate di emergenza manuali.
Normale Si spegne Si spegne ――Il sistema opera normalmente.
Malfunziona- mento Si spegne Si accende
―3 bip
(Suono intermitten- te con intervalli lunghi)
•Viene rilevato un malfunzionamento nel
sistema.
•L'energia residua della batteria integrata è
bassa.
AVVERTENZA
Se l'indicatore luminoso (rosso) rimane acceso
costantemente, il sistema non funzionerà nor‐
malmente. Far controllare il veicolo da un Ri‐
paratore Autorizzato Mazda il prima possibile.
Chiamata effet-
tuata al centrali- no Lampeggia Si spegne Lento
(Intervalli di 0,5 secondi) Il bip non viene
emesso ma si sente lo squillo della chiamata. Viene effettuata una chiamata di emergenza
da Mazda ERA-GLONASS.
Viene trasmessa l'informazione sul veicolo Lampeggia Si spegne Piuttosto rapido
(Intervalli di 0,3 secondi) Suono intermitten-
te ininterrotto L'informazione sul veicolo viene trasmessa al
centralino.
Inizio della
chiamata vocale Si accende Si spegne
―1 bip
Durante una chiamata vocale con il centrali-
no
Durante la chia-
mata vocale Si accende Si spegne
――
Errore di colle- gamento Lampeggia Si accende Rapido
(Intervalli di
0,15 secondi) 3 bip
(Suono intermitten- te con intervalli brevi) Quando viene stabilito il collegamento duran-
te una chiamata di emergenza.
In caso di guasto
Mazda ERA-GLONASS (Russia)
7-10
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

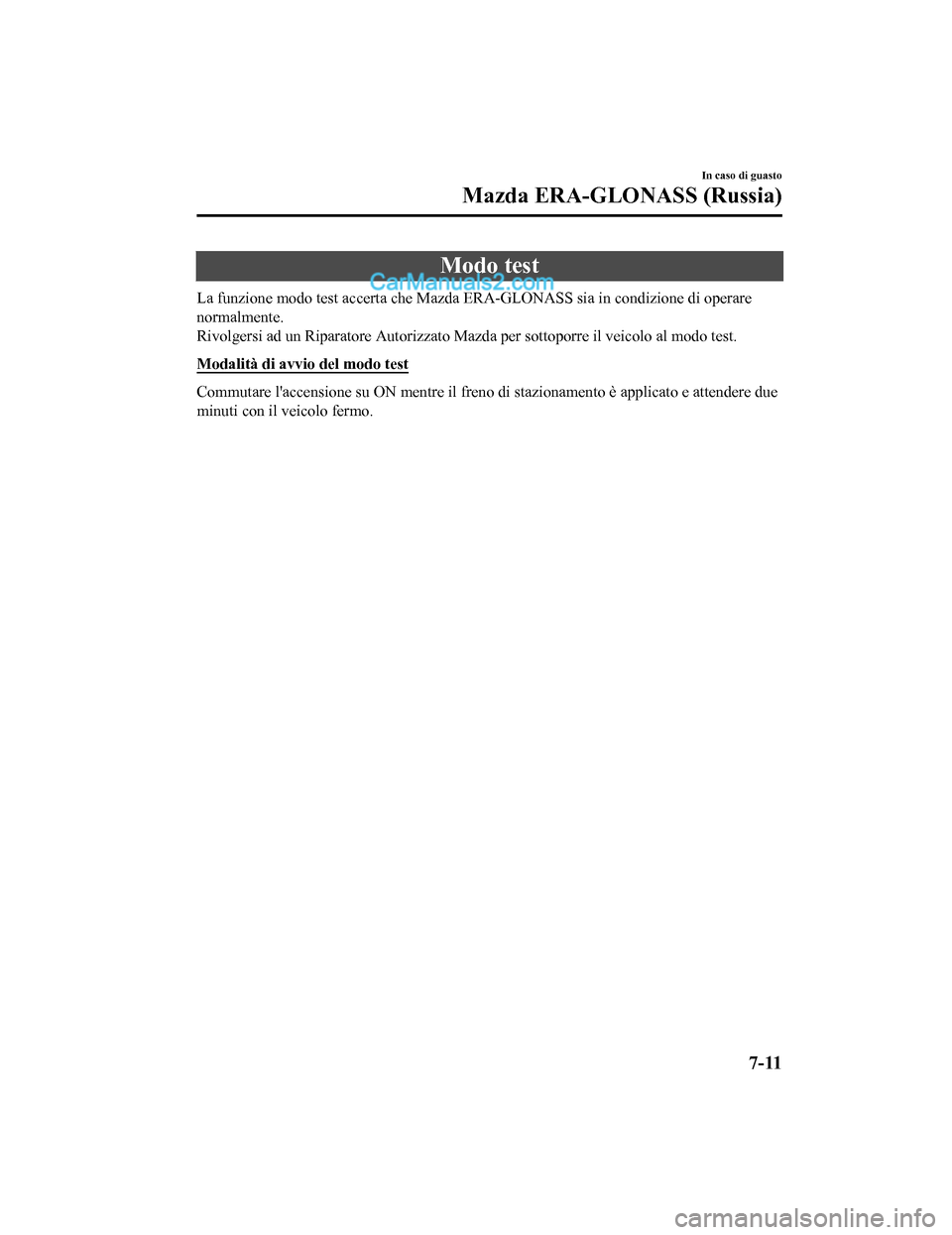

Modo test
La funzione modo test accerta che Mazda ERA-GLONASS sia in condizione di operare
normalmente.
Rivolgersi ad un Riparatore Autorizzato Mazda per sottoporre il veicolo al modo test.
Modalità di avvio del modo test
Commutare l'accensione su ON mentre il freno di stazionamento è applicato e attendere due
minuti con il veicolo fermo.
In caso di guasto
Mazda ERA-GLONASS (Russia)
7-11
2017-7-17 13:21:27Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

Dopodiché, eseguire la procedura seguente.
Spostare la leva degli indicatori
in alto per svoltare a destra
Spostare la leva degli indicatori
in alto per svoltare a destraSpostare la leva degli indica-
tori in basso per svoltare a
sinistra
Spostare la leva degli indica-
tori in basso per svoltare a
sinistra
Riportare la leva degli indicatori
su OFF
Riportare la leva degli indica-
tori su OFF
Riportare la leva degli indica-
tori su OFF
Riportare la leva degli
indicatori su OFF
Riportare la leva degli indicatori
su OFF
Spostare la leva degli indicatori
in alto per svoltare a destra
Entro cinque secondi
Entro un secondo Entro un secondo Entro un secondo
Entro un secondo
Entro un secondo
Entro un secondo
Entro un secondo
Entro un secondoEntro cinque secondi
Entro cinque secondi
Entro un secondo
Attivare i lampeggiatori di
emergenza.
Disattivare i lampeggiatori
di emergenza.
Si accendono entrambi
gli indicatori luminosi
rosso e verde di Mazda
ERA-GLONASS.
Premere l’interruttore
Mazda ERA-GLONASS
per un secondo o più,
quindi rilasciarlo.
In caso di guasto
Mazda ERA-GLONASS (Russia)
7-12
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

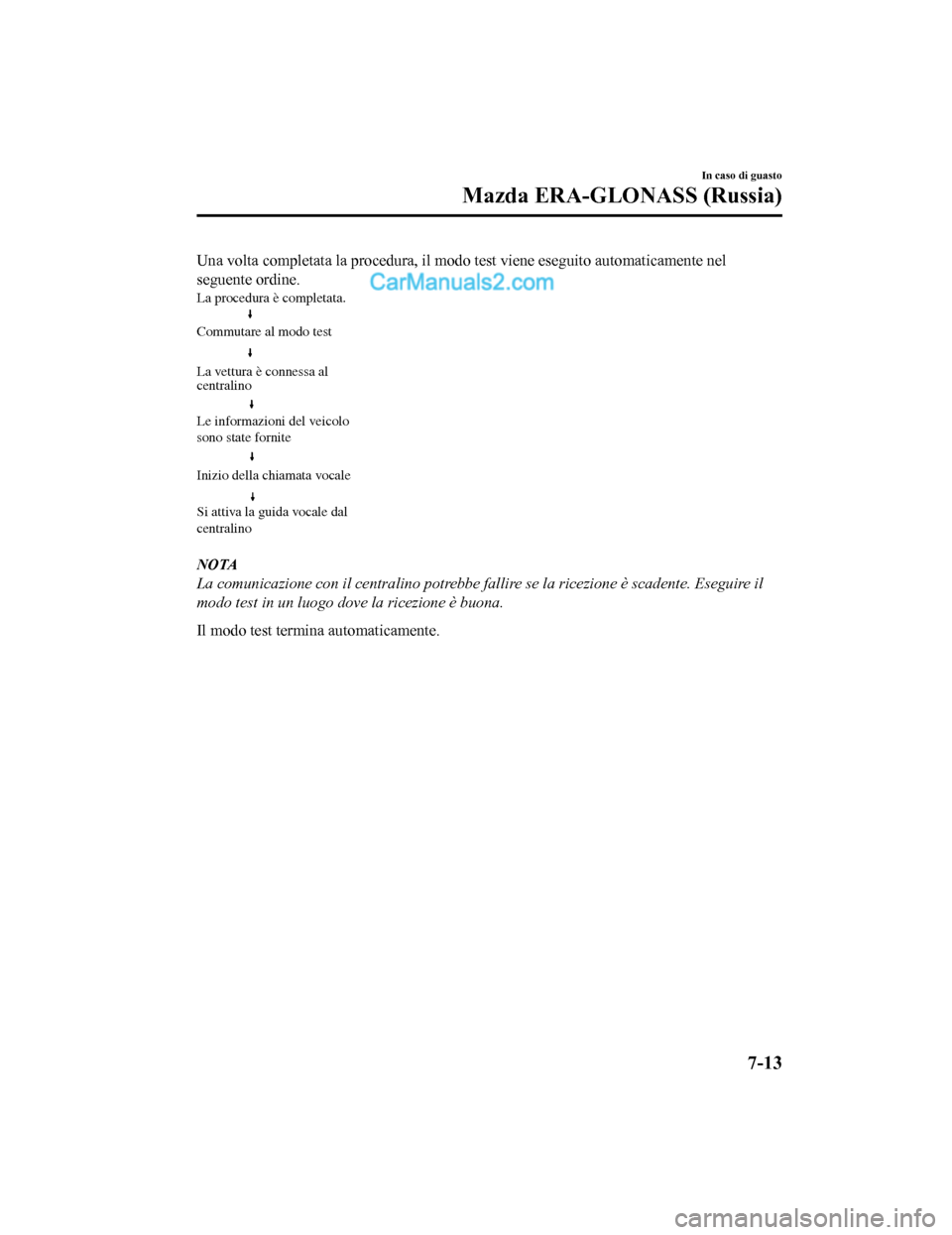

Una volta completata la procedura, il modo test viene eseguito automaticamente nel
seguente ordine.
Commutare al modo test La procedura è completata.
Si attiva la guida vocale dal
centralino La vettura è connessa al
centralino
Inizio della chiamata vocale Le informazioni del veicolo
sono state fornite
NOTA
La comunicazione con il centralino potrebbe fallire se la ricezione è scadente. Eseguire il
modo test in un luogo dove la ricezione è buona.
Il modo test termina automaticamente.
In caso di guasto
Mazda ERA-GLONASS (Russia)
7-13
2017-7-17 13:21:27Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

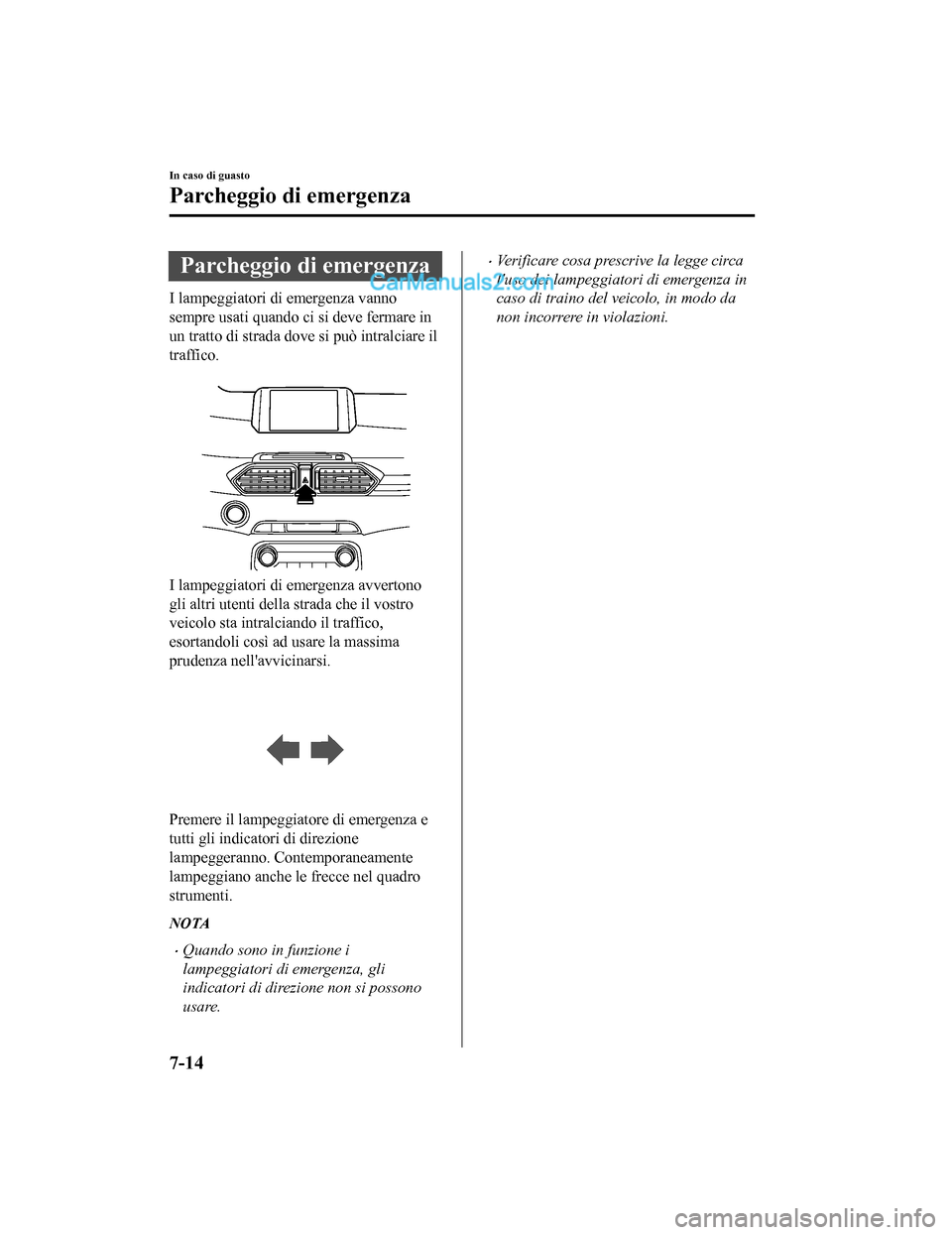

Parcheggio di emergenza
I lampeggiatori di emergenza vanno
sempre usati quando ci si deve fermare in
un tratto di strada dove si può intralciare il
traffico.

I lampeggiatori di emergenza avvertono
gli altri utenti della strada che il vostro
veicolo sta intralciando il traffico,
esortandoli così ad usare la massima
prudenza nell'avvicinarsi.

Premere il lampeggiatore di emergenza e
tutti gli indicatori di direzione
lampeggeranno. Contemporaneamente
lampeggiano anche le frecce nel quadro
strumenti.
NOTA
•Quando sono in funzione i
lampeggiatori di emergenza, gli
indicatori di direzione non si possono
usare.
•Verificare cosa prescrive la legge circa
l'uso dei lampeggiatori di emergenza in
caso di traino del veicolo, in modo da
non incorrere in violazioni.
In caso di guasto
Parcheggio di emergenza
7-14
2017-7-17 13:21:27Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

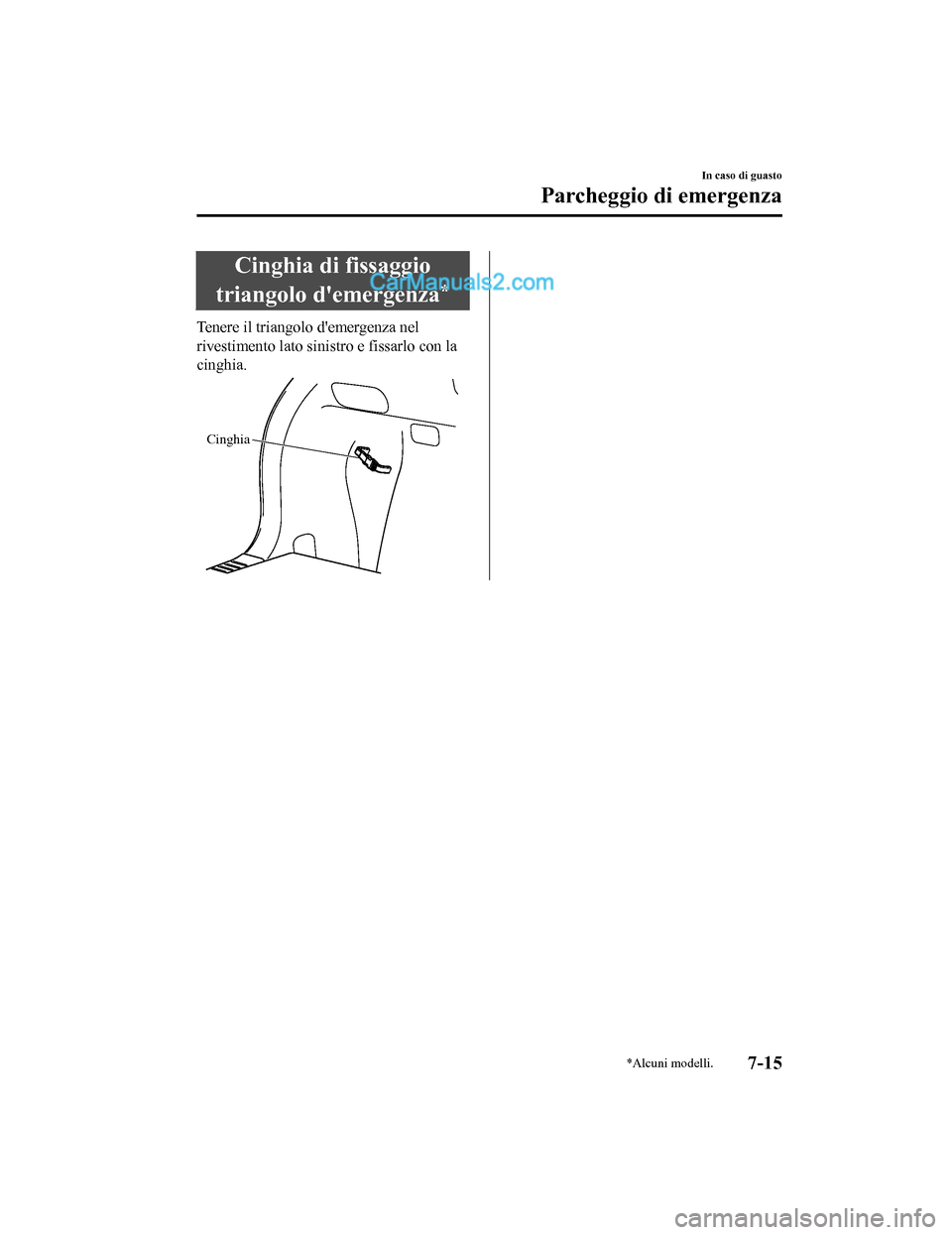

Cinghia di fissaggio
triangolo d'emergenza
*
Tenere il triangolo d'emergenza nel
rivestimento lato sini stro e fissarlo con la
cinghia.
Cinghia
In caso di guasto
Parcheggio di emergenza
*Alcuni modelli.7-15
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

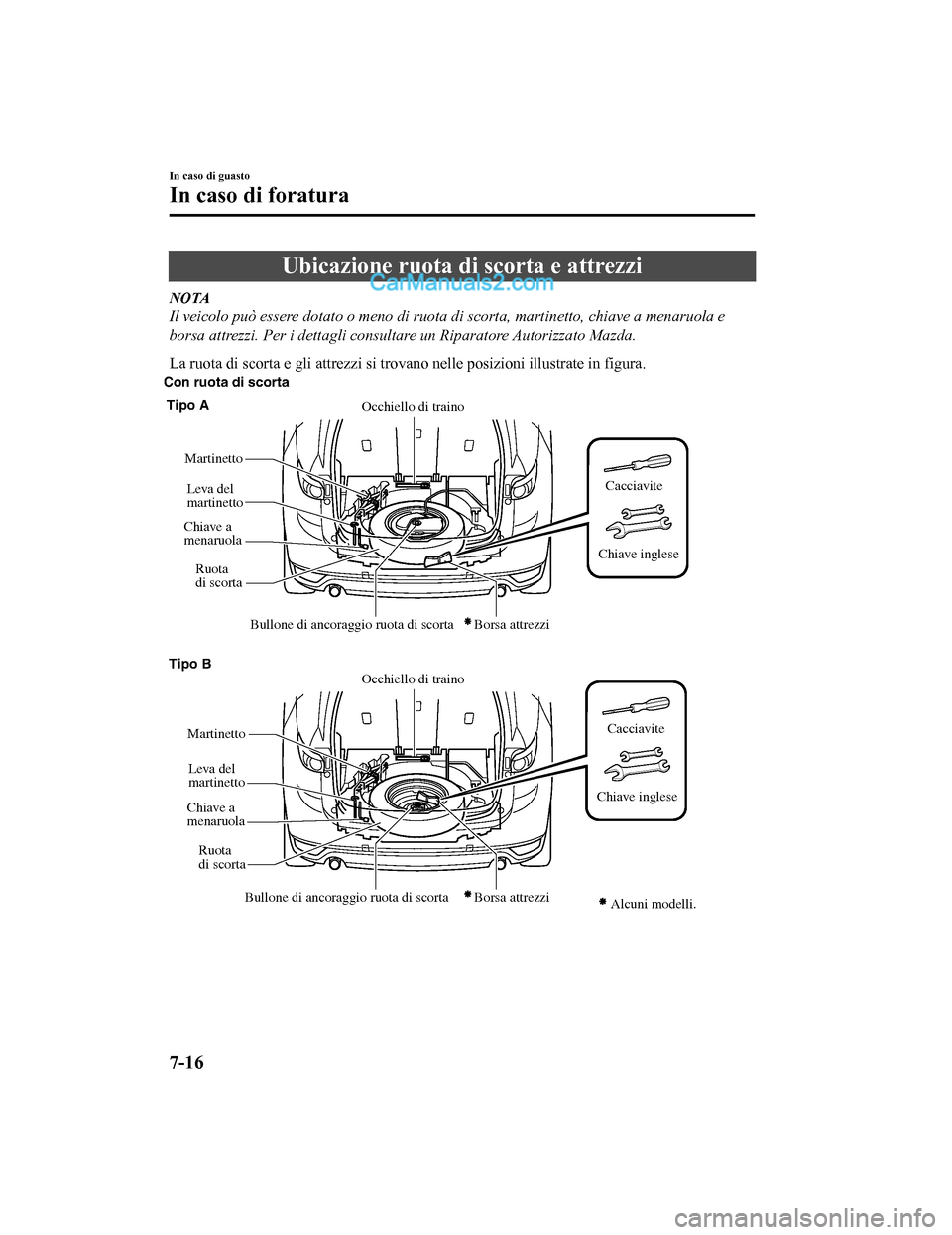

Ubicazione ruota di scorta e attrezzi
NOTA
Il veicolo può essere dotato o meno di ruota di scorta, martinetto, chiave a menaruola e
borsa attrezzi. Per i dettagli consultare un Riparatore Autorizzato Mazda.
La ruota di scorta e gli attrezzi si trova no nelle posizioni illustrate in figura.
Tipo A
Tipo B
Con ruota di scorta
Alcuni modelli.
Bullone di ancoraggio ruota di scorta
Occhiello di traino
Borsa attrezzi
Cacciavite
Chiave inglese Cacciavite
Chiave inglese
Martinetto
Bullone di ancoraggio ruota di scorta
Occhiello di traino
Ruota
di scorta
Borsa attrezzi
Martinetto
Leva del
martinetto
Chiave a
menaruola
Ruota
di scorta
Leva del
martinetto
Chiave a
menaruola
In caso di guasto
In caso di foratura
7-16
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

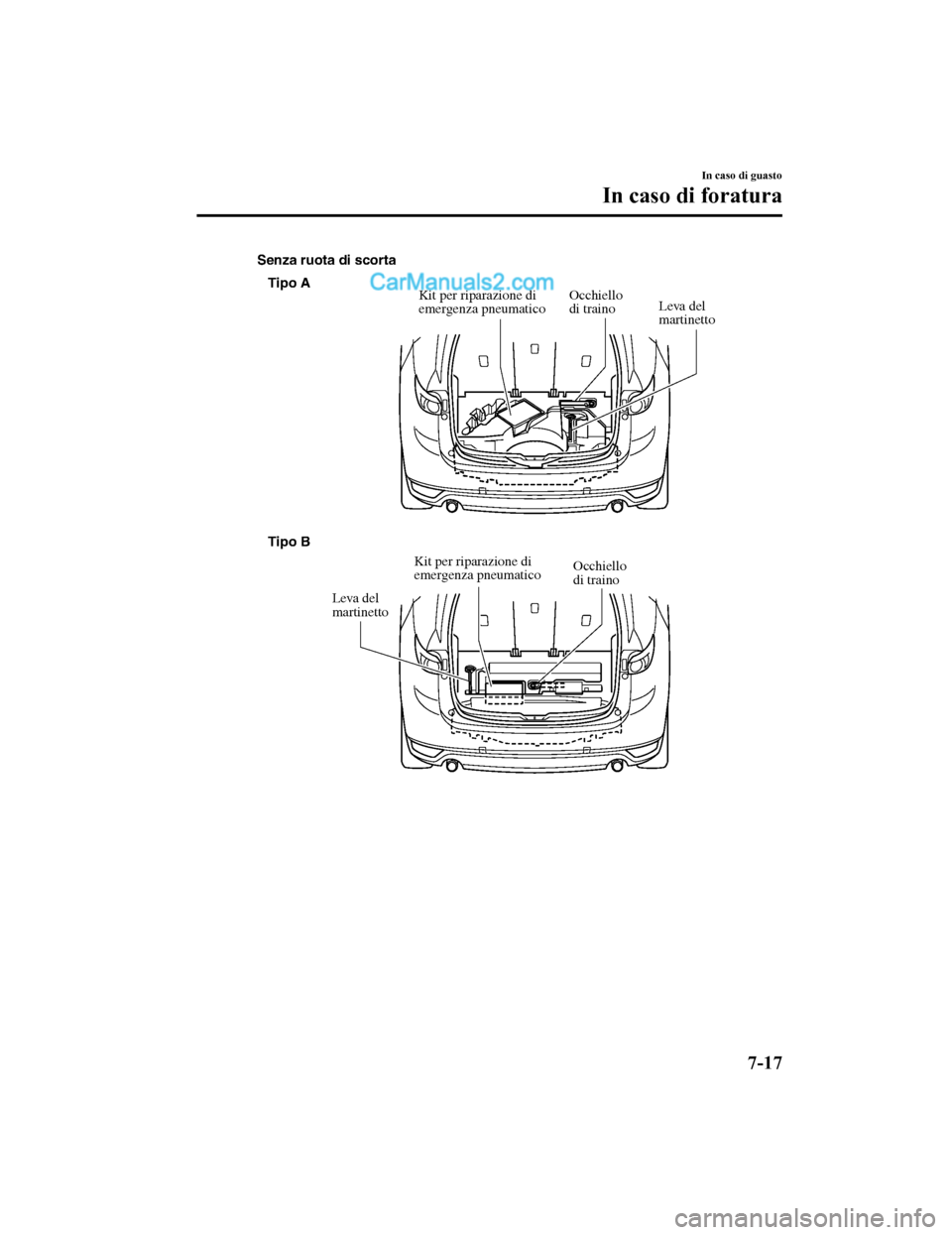

Tipo A
Tipo B
Senza ruota di scorta
Leva del
martinetto
Occhiello
di traino
Kit per riparazione di
emergenza pneumatico
Leva del
martinetto Occhiello
di traino
Kit per riparazione di
emergenza pneumatico
In caso di guasto
In caso di foratura
7-17
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

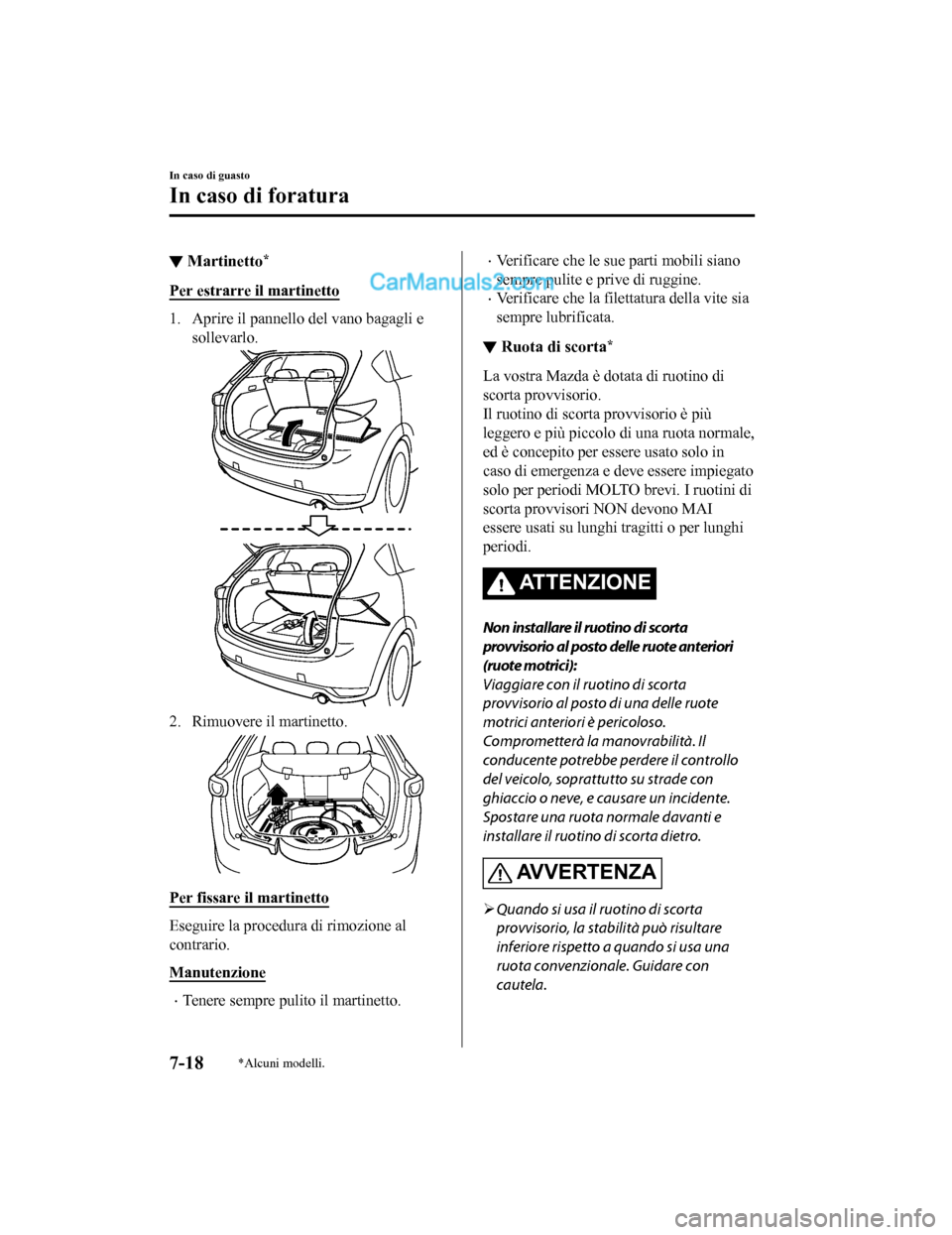

▼Martinetto*
Per estrarre il martinetto
1. Aprire il pannello del vano bagagli e
sollevarlo.
2. Rimuovere il martinetto.
Per fissare il martinetto
Eseguire la procedura di rimozione al
contrario.
Manutenzione
•Tenere sempre pulito il martinetto.
•Verificare che le sue parti mobili siano
sempre pulite e prive di ruggine.
•Verificare che la filettatura della vite sia
sempre lubrificata.
▼Ruota di scorta*
La vostra Mazda è dot
ata di ruotino di
scorta provvisorio.
Il ruotino di scorta provvisorio è più
leggero e più piccolo di una ruota normale,
ed è concepito per essere usato solo in
caso di emergenza e deve essere impiegato
solo per periodi MOLTO brevi. I ruotini di
scorta provvisori NON devono MAI
essere usati su lunghi tragitti o per lunghi
periodi.
ATTENZIONE
Non installare il ruotino di scorta
provvisorio al posto delle ruote anteriori
(ruote motrici):
Viaggiare con il ruotino di scorta
provvisorio al posto di una delle ruote
motrici anteriori è pericoloso.
Comprometterà la manovrabilità. Il
conducente potrebbe perdere il controllo
del veicolo, soprattutto su strade con
ghiaccio o neve, e causare un incidente.
Spostare una ruota normale davanti e
installare il ruotino di scorta dietro.
AVVERTENZA
 Quando si usa il ruotino di scorta
provvisorio, la stabilità può risultare
inferiore rispetto a quando si usa una
ruota convenzionale. Guidare con
cautela.
In caso di guasto
In caso di foratura
7-18*Alcuni modelli.
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

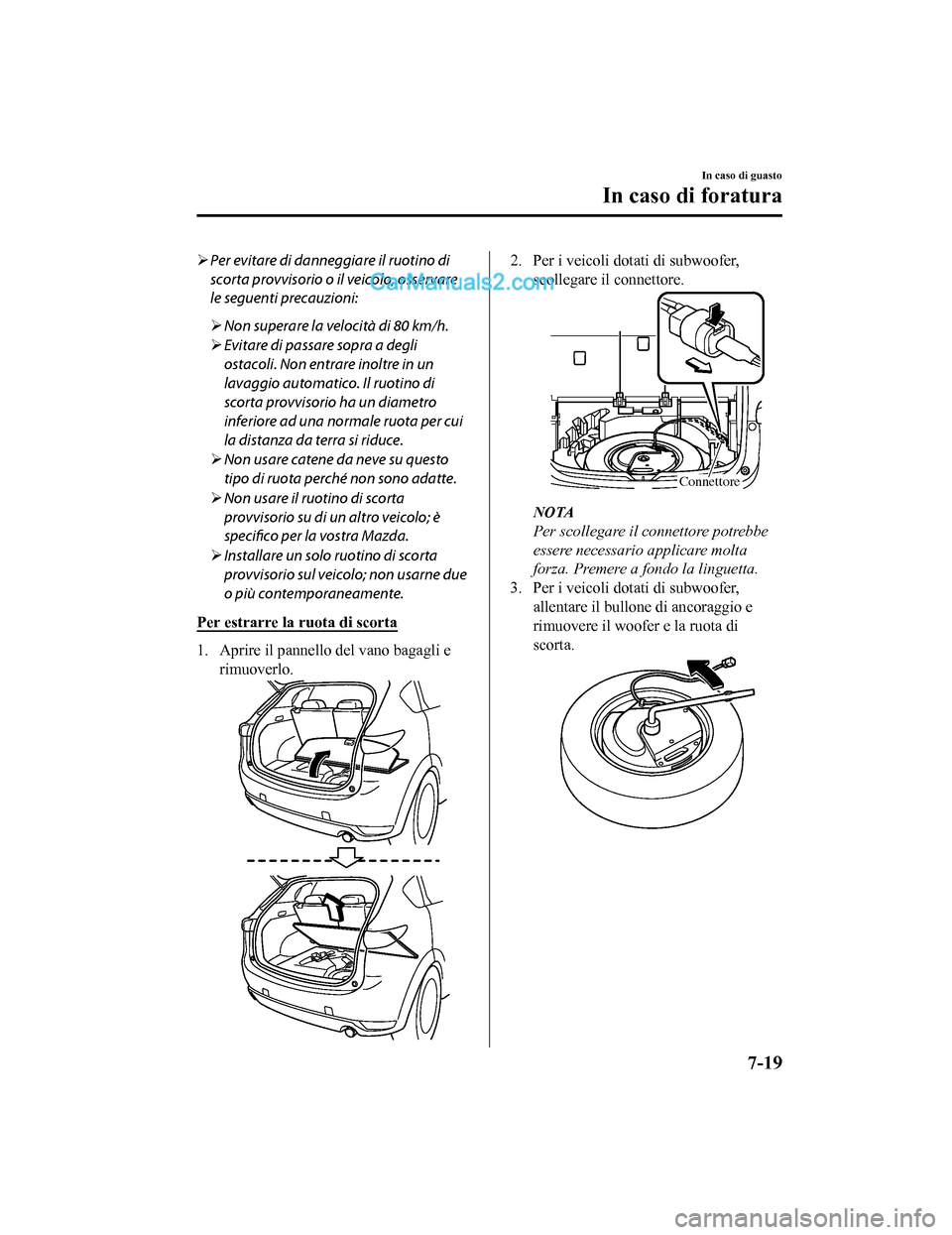

Per evitare di danneggiare il ruotino di
scorta provvisorio o il veicolo, osservare
le seguenti precauzioni:
 Non superare la velocità di 80 km/h.
 Evitare di passare sopra a degli
ostacoli. Non entrare inoltre in un
lavaggio automatico. Il ruotino di
scorta provvisorio ha un diametro
inferiore ad una normale ruota per cui
la distanza da terra si riduce.
 Non usare catene da neve su questo
tipo di ruota perché non sono adatte.
 Non usare il ruotino di scorta
provvisorio su di un altro veicolo; è
specifico per la vostra Mazda.
 Installare un solo ruotino di scorta
provvisorio sul veicolo; non usarne due
o più contemporaneamente.
Per estrarre la ruota di scorta
1. Aprire il pannello del vano bagagli e rimuoverlo.
2. Per i veicoli dotati di subwoofer,scollegare il connettore.
Connettore
NOTA
Per scollegare il connettore potrebbe
essere necessario applicare molta
forza. Premere a fondo la linguetta.
3. Per i veicoli dotati di subwoofer, allentare il bullone di ancoraggio e
rimuovere il woofer e la ruota di
scorta.
In caso di guasto
In caso di foratura
7-19
