ATTENZIONE
Usare unicamente le posizioni di
sollevamento anteriori e posteriori
indicate in questo manuale:
Tentare di sollevare il veicolo
piazzando il martinetto in una
posizione diversa da quelle indicate in
questo manuale è pericoloso. Il veicolo
potrebbe scivolare dal martinetto e
uccidere o ferire gravemente chi sta
sotto. Usare unicamente le posizioni di
sollevamento anteriori e posteriori
indicate in questo manuale.
Non sollevare il veicolo in un punto
diverso da quello concepito per il
sollevamento e non posizionare oggetti
su o sotto il martinetto:
Sollevare il veicolo in un punto diverso
da quello concepito per il sollevamento
e posizionare oggetti su o sotto il
martinetto è pericoloso in quanto si
potrebbe deformare la carrozzeria o il
veicolo potrebbe cadere dal martinetto.
Usare unicamente il martinetto in
dotazione alla vostra Mazda:
Usare un martinetto non designato per
la vostra Mazda è pericoloso. Il veicolo
potrebbe scivolare dal martinetto e
provocare seri danni alle persone.
Non inserire oggetti sotto al martinetto:
Sollevare il veicolo mettendo un
qualche oggetto sotto al martinetto è
pericoloso. Il martinetto potrebbe
scivolare e qualcuno potrebbe ferirsi
gravemente se venisse colpito dal
martinetto stesso o dal veicolo mentre
cade.

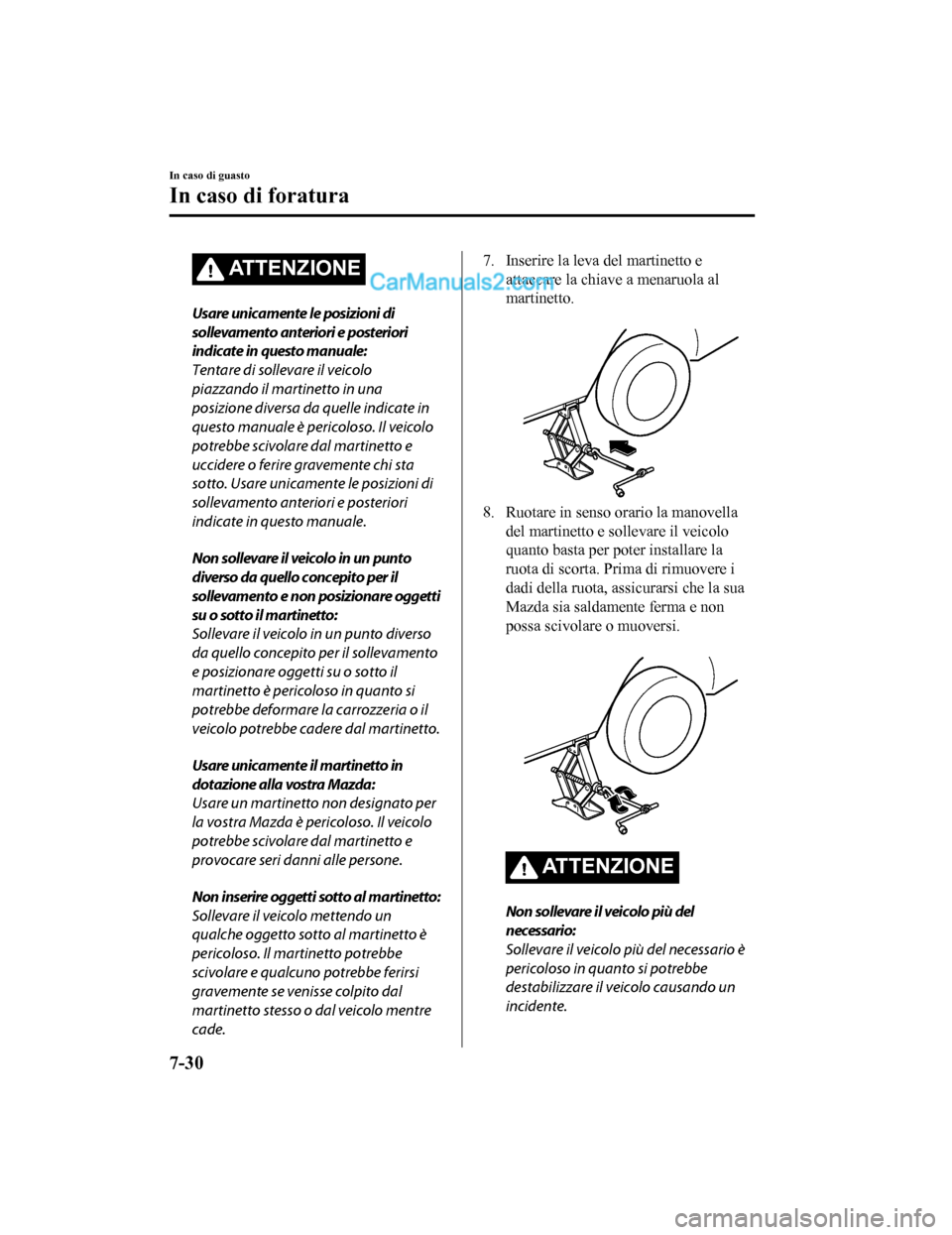

7. Inserire la leva del martinetto e
attaccare la chiave a menaruola al
martinetto.

8. Ruotare in senso orario la manovelladel martinetto e sollevare il veicolo
quanto basta per poter installare la
ruota di scorta. Prima di rimuovere i
dadi della ruota, assicurarsi che la sua
Mazda sia saldamente ferma e non
possa scivolare o muoversi.

ATTENZIONE
Non sollevare il veicolo più del
necessario:
Sollevare il veicolo più del necessario è
pericoloso in quanto si potrebbe
destabilizzare il veicolo causando un
incidente.
In caso di guasto
In caso di foratura
7-30
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

Non avviare il motore o scuotere il
veicolo mentre è sollevato:
Avviare il motore o scuotere il veicolo
mentre è sollevato è pericoloso in
quanto il veicolo potrebbe cadere dal
martinetto causando un incidente.
Non posizionarsi sotto al veicolo
mentre è sollevato:
Posizionarsi sotto al veicolo mentre è
sollevato è pericoloso in quanto, in
caso di caduta dal martinetto, può
esporre a serio pericolo la propria
incolumità e la vita stessa.
9. Rimuovere i dadi della ruota ruotandoli in senso antiorario; quindi
rimuovere la ruota e il copricerchio.

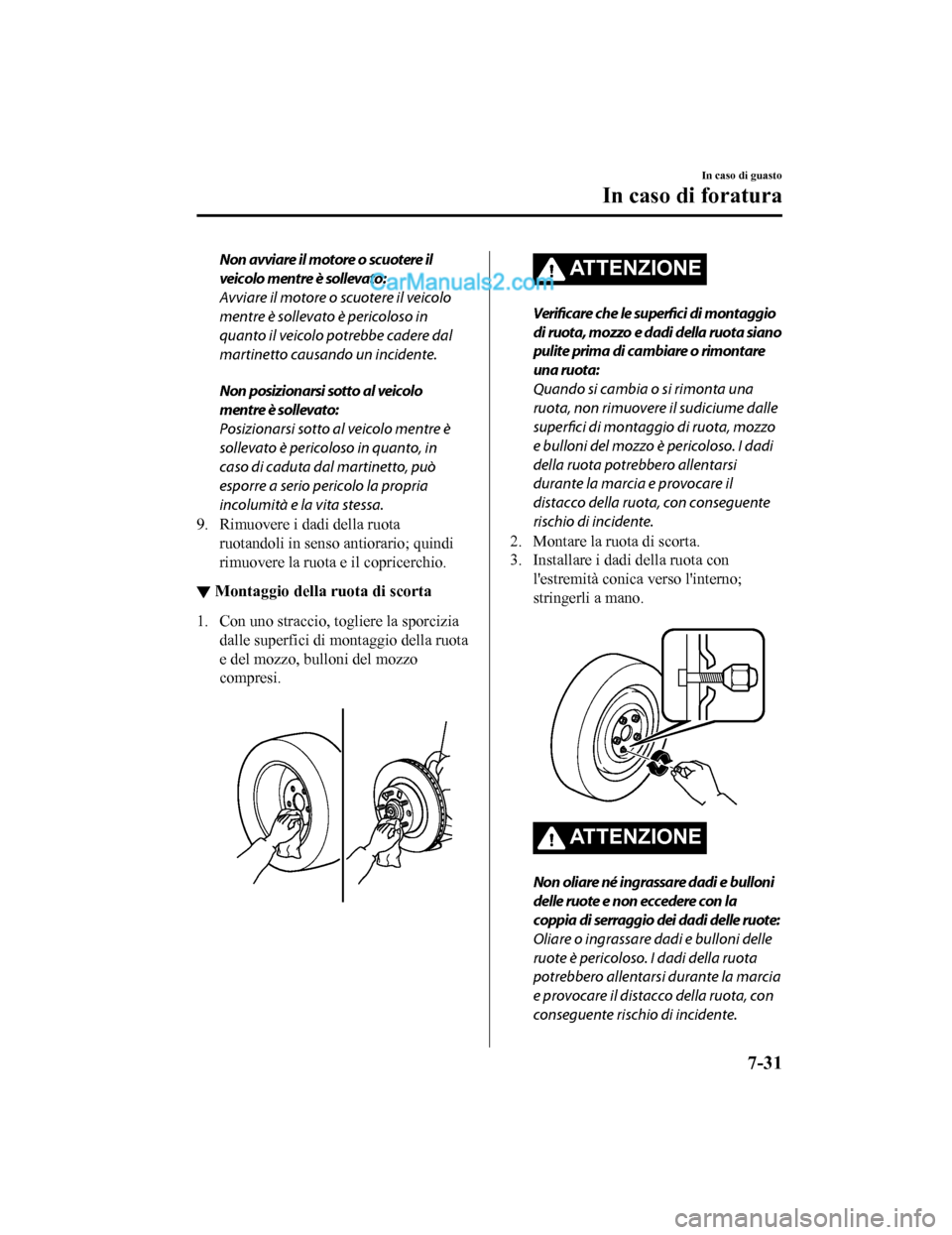

▼Montaggio della ruota di scorta
1. Con uno straccio, togliere la sporcizia
dalle superfici di montaggio della ruota
e del mozzo, bulloni del mozzo
compresi.

AT T E N Z I O N E
Verific are che le
superfici di montaggio
di ruota, mozzo e dadi della ruota siano
pulite prima di cambiare o rimontare
una ruota:
Quando si cambia o si rimonta una
ruota, non rimuovere il sudiciume dalle
superfici di montaggio di ruota, mozzo
e bulloni del mozzo è pericoloso. I dadi
della ruota potrebbero allentarsi
durante la marcia e provocare il
distacco della ruota, con conseguente
rischio di incidente.
2. Montare la ruota di scorta.
3. Installare i dadi della ruota con l'estremità conica verso l'interno;
stringerli a mano.

AT T E N Z I O N E
Non oliare né ingrassare dadi e bulloni
delle ruote e non eccedere con la
coppia di serraggio dei dadi delle ruote:
Oliare o ingrassare dadi e bulloni delle
ruote è pericoloso. I dadi della ruota
potrebbero allentarsi durante la marcia
e provocare il distacco della ruota, con
conseguente rischio di incidente.
In caso di guasto
In caso di foratura
7-31
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

Inoltre, dadi e bulloni delle ruote si
potrebbero danneggiare se serrati più
del necessario.
4. Abbassare il veicolo girando in senso antiorario la chiave a menaruola.

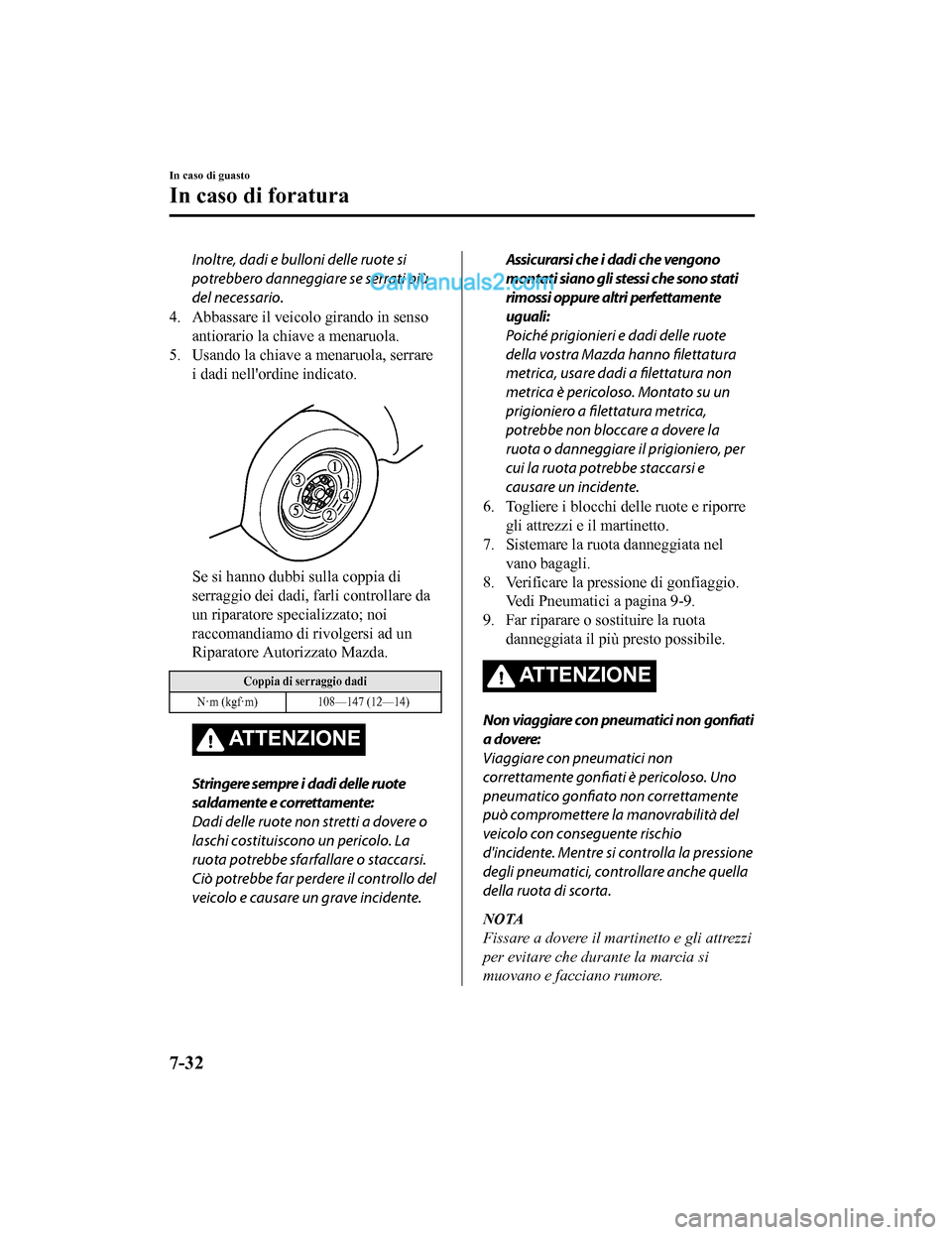

5. Usando la chiave a menaruola, serrare i dadi nell'ordine indicato.

Se si hanno dubbi sulla coppia di
serraggio dei dadi, farli controllare da
un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Coppia di serraggio dadi
N·m (kgf·m) 108—147 (12—14)
ATTENZIONE
Stringere sempre i dadi delle ruote
saldamente e correttamente:
Dadi delle ruote non stretti a dovere o
laschi costituiscono un pericolo. La
ruota potrebbe sfarfallare o staccarsi.
Ciò potrebbe far perdere il controllo del
veicolo e causare un grave incidente.
Assicurarsi che i dadi che vengono
montati siano gli stessi che sono stati
rimossi oppure altri perfettamente
uguali:
Poiché prigionieri e dadi delle ruote
della vostra Mazda hanno filettatura
metrica, usare dadi a filettatura non
metrica è pericoloso. Montato su un
prigioniero a filettatura metrica,
potrebbe non bloccare a dovere la
ruota o danneggiare il prigioniero, per
cui la ruota potrebbe staccarsi e
causare un incidente.
6. Togliere i blocchi delle ruote e riporre gli attrezzi e il martinetto.
7. Sistemare la ruota danneggiata nel
vano bagagli.
8. Verificare la pressione di gonfiaggio. Vedi Pneumatici a pagina 9-9.
9. Far riparare o sostituire la ruota danneggiata il più presto possibile.
ATTENZIONE
Non viaggiare con pneumatici non gonfiati
a dovere:
Viaggiare con pneumatici non
correttamente gonfiati è pericoloso. Uno
pneumatico gonfiato non correttamente
può compromettere la manovrabilità del
veicolo con conseguente rischio
d'incidente. Mentre si controlla la pressione
degli pneumatici, controllare anche quella
della ruota di scorta.
NOTA
Fissare a dovere il martinetto e gli attrezzi
per evitare che durante la marcia si
muovano e facciano rumore.
In caso di guasto
In caso di foratura
7-32
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

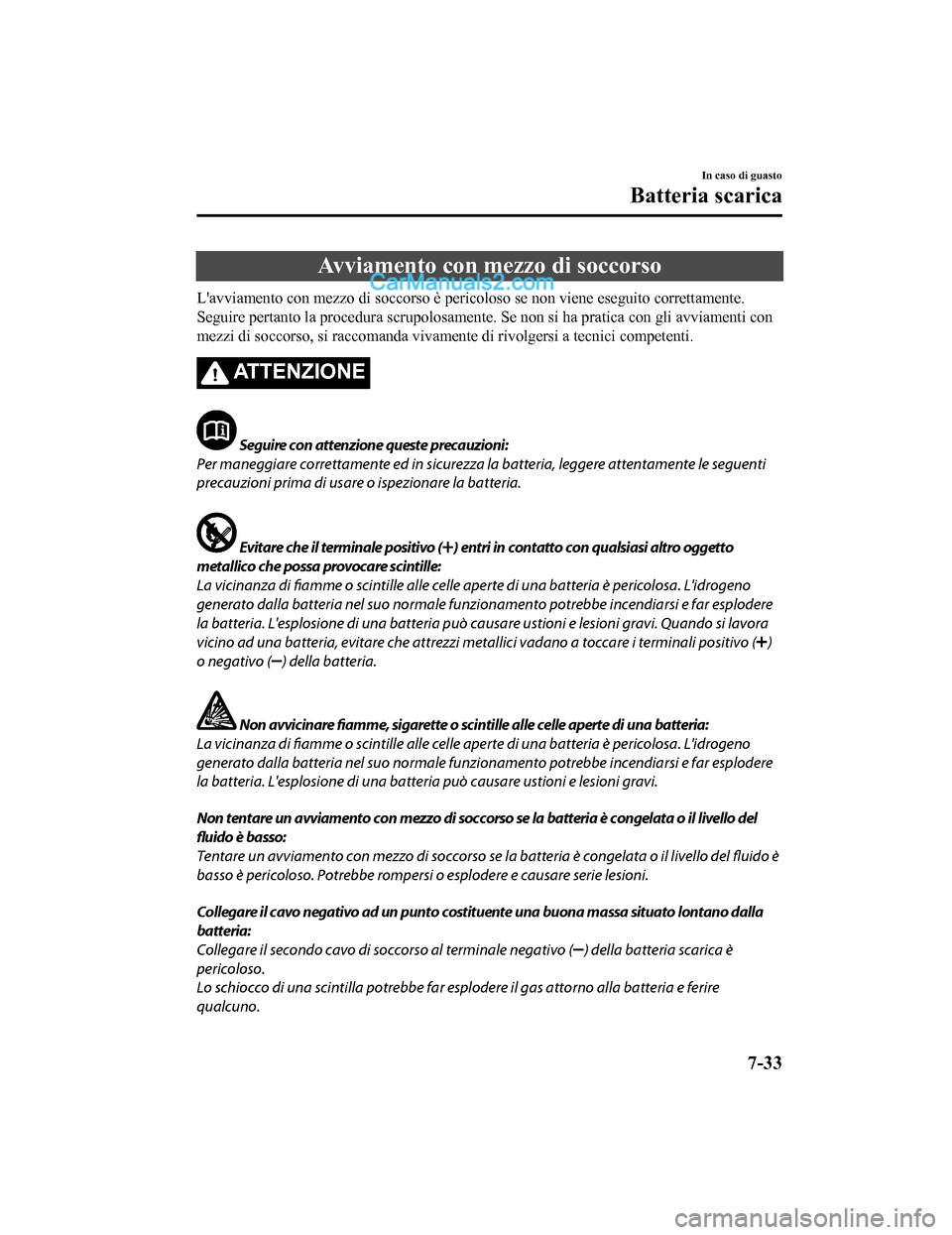

Avviamento con mezzo di soccorso
L'avviamento con mezzo di soccorso è pericoloso se non viene eseguito correttamente.
Seguire pertanto la procedura scrupolosamente. Se non si ha pratica con gli avviamenti con
mezzi di soccorso, si raccomanda vivamente di rivolgersi a tecnici competenti.
ATTENZIONE
Seguire con attenzione queste precauzioni:
Per maneggiare correttamente ed in sicurezza la batteria, leggere attentamente le seguenti
precauzioni prima di usare o ispezionare la batteria.
Evitare che il terminale positivo () entri in contatto con qualsiasi altro oggetto
metallico che possa provocare scintille:
La vicinanza di fiamme o scintille alle celle aperte di una batteria è pericolosa. L'idrogeno
generato dalla batteria nel suo normale funzio namento potrebbe incendiarsi e far esplodere
la batteria. L'esplosione di una batteria può ca usare ustioni e lesioni gravi. Quando si lavora
vicino ad una batteria, evitare che attrezzi me tallici vadano a toccare i terminali positivo (
)
o negativo (
) della batteria.
Non avvicinare fiamme, sigarette o scintille alle celle aperte di una batteria:
La vicinanza di fiamme o scintille alle celle aperte di
una batteria è pericolosa. L'idrogeno
generato dalla batteria nel suo normale funzio namento potrebbe incendiarsi e far esplodere
la batteria. L'esplosione di una batteria può causare ustioni e lesioni gravi.
Non tentare un avviamento con mezzo di soccors o se la batteria è congelata o il livello del
fluido è basso:
Tentare un avviamento con mezzo di soccorso se la batteria è congelata o il livello del fluido è
basso è pericoloso. Potrebbe rompersi o esplodere e causare serie lesioni.
Collegare il cavo negativo ad un punto costituente una buona massa situato lontano dalla
batteria:
Collegare il secondo cavo di so ccorso al terminale negativo (
) della batteria scarica è
pericoloso.
Lo schiocco di una scintilla potrebbe far es plodere il gas attorno alla batteria e ferire
qualcuno.
In caso di guasto
Batteria scarica
7-33
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

Far passare i cavi di soccorso distanti dalle parti in movimento:
Collegare un cavo di soccorso ad una parte in movimento (ventole di raffreddamento,
cinghie) o nelle sue vicinanze è pericoloso. Il cavo potrebbe rimanere impigliato
all'avviamento del motore e causare serie lesioni.
AVVERTENZA
Usare unicamente sistemi ausiliari a 12 V. Se si usa un alimentatore a 24 V (due batterie da 12
V in serie oppure un gruppo elettrogeno da 24 V) si possono danneggiare il motorino di
avviamento, il sistema di accensione e altre parti elettriche funzionanti a 12 V.
Batteria ausiliariaBatteria scarica
Cavi di soccorso

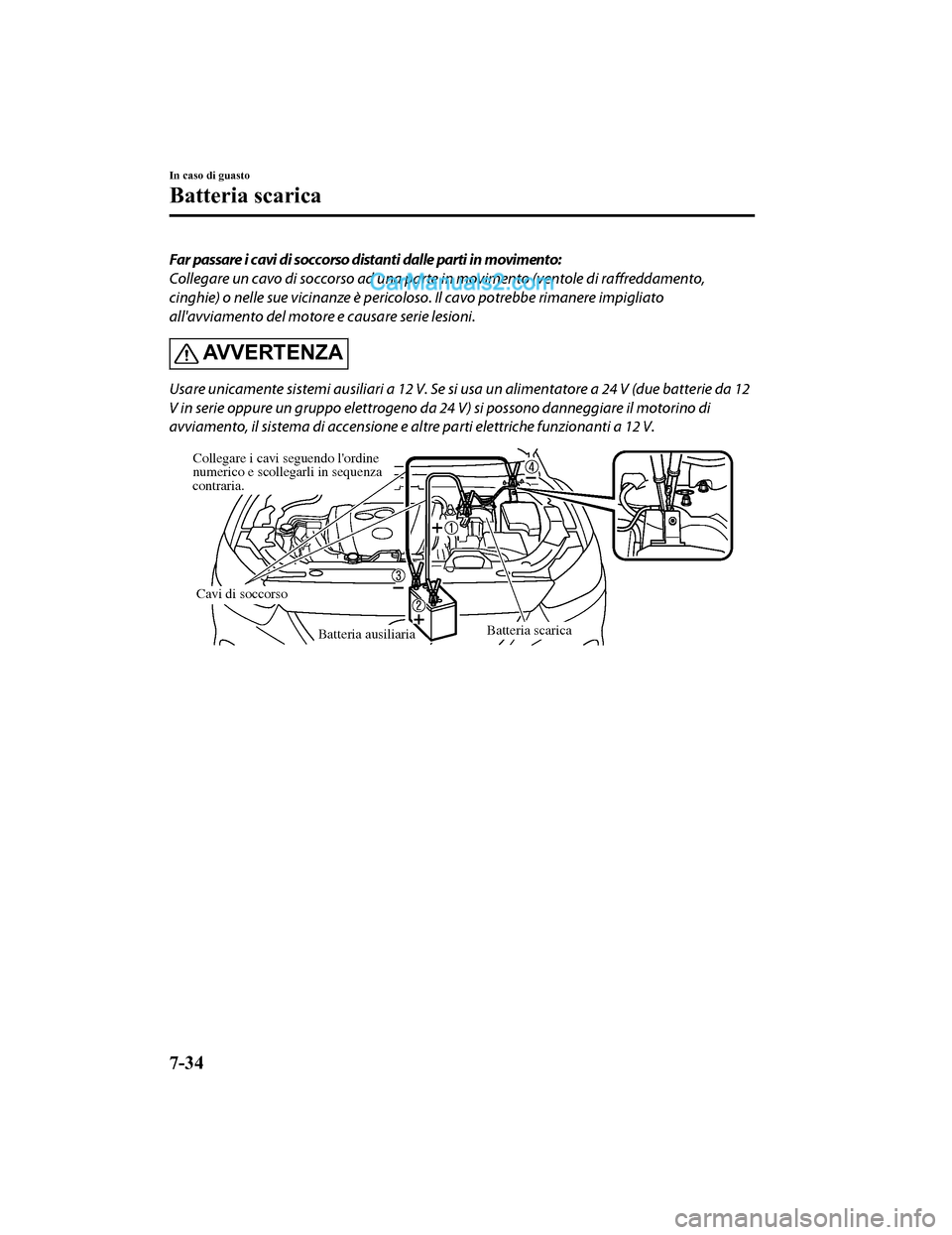

Collegare i cavi seguendo l'ordine
numerico e scollegarli in sequenza
contraria.
In caso di guasto
Batteria scarica
7-34
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

1. Rimuovere il coperchio della batteria.
2. Verificare che la batteria ausiliaria siadi 12 V e che abbia il terminale
negativo collegato a massa.
3. Se la batteria ausiliaria è quella di un altro veicolo, non permettere che i due
veicoli si tocchino. Spegnere il motore
del veicolo su cui è installata la
batteria ausiliaria e spegnere tutti gli
accessori elettrici che non servono di
tutti e due i veicoli.

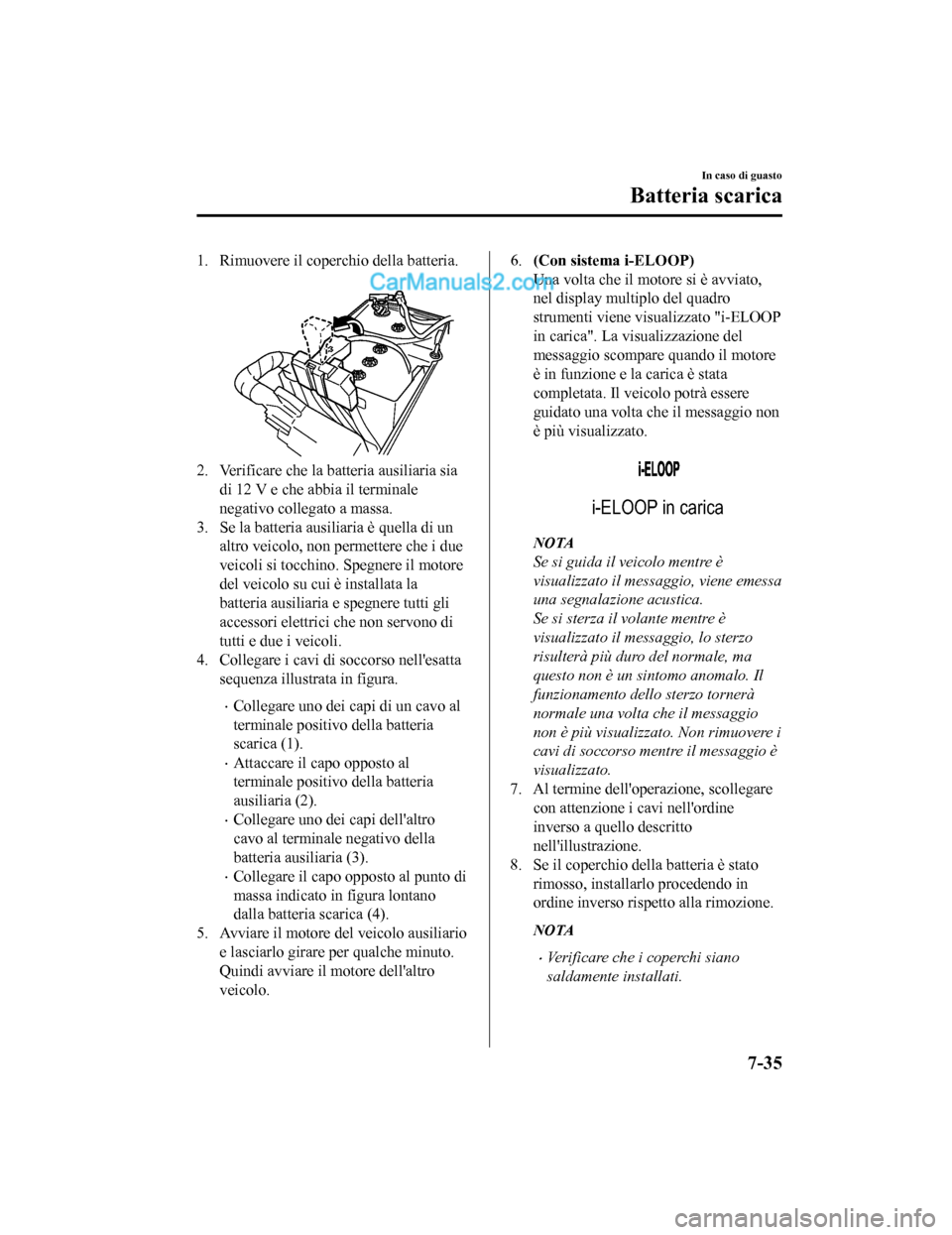

4. Collegare i cavi di soccorso nell'esatta sequenza illustrata in figura.
•Collegare uno dei capi di un cavo al
terminale positivo della batteria
scarica (1).
•Attaccare il capo opposto al
terminale positivo della batteria
ausiliaria (2).
•Collegare uno dei capi dell'altro
cavo al terminale negativo della
batteria ausiliaria (3).
•Collegare il capo opposto al punto di
massa indicato in figura lontano
dalla batteria scarica (4).
5. Avviare il motore del veicolo ausiliario e lasciarlo girare per qualche minuto.
Quindi avviare il motore dell'altro
veicolo.
6.(Con sistema i-ELOOP)
Una volta che il motore si è avviato,
nel display multiplo del quadro
strumenti viene visualizzato "i-ELOOP
in carica". La visualizzazione del
messaggio scompare quando il motore
è in funzione e la carica è stata
completata. Il veicolo potrà essere
guidato una volta che il messaggio non
è più visualizzato.

i-ELOOP in carica
NOTA
Se si guida il veicolo mentre è
visualizzato il messaggio, viene emessa
una segnalazione acustica.
Se si sterza il volante mentre è
visualizzato il messaggio, lo sterzo
risulterà più duro del normale, ma
questo non è un sintomo anomalo. Il
funzionamento dello sterzo tornerà
normale una volta che il messaggio
non è più visualizzato. Non rimuovere i
cavi di soccorso mentre il messaggio è
visualizzato.
7. Al termine dell'operazione, scollegare con attenzione i cavi nell'ordine
inverso a quello descritto
nell'illustrazione.
8. Se il coperchio della batteria è stato rimosso, installarlo procedendo in
ordine inverso rispetto alla rimozione.
NOTA
•Verificare che i coperchi siano
saldamente installati.
In caso di guasto
Batteria scarica
7-35
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

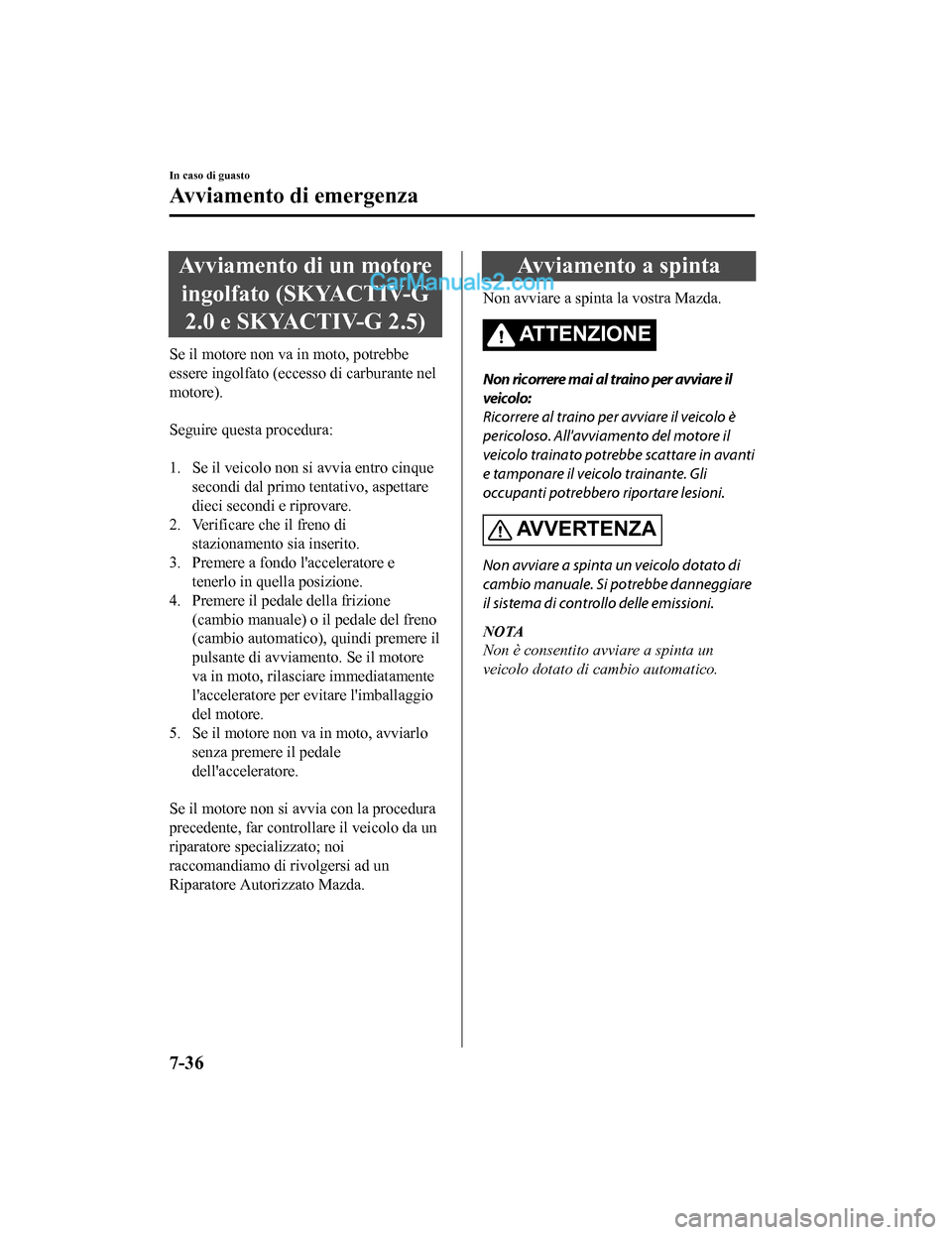

Avviamento di un motoreingolfato (SKYACTIV-G 2.0 e SKYACTIV-G 2.5)
Se il motore non va in moto, potrebbe
essere ingolfato (eccesso di carburante nel
motore).

Seguire questa procedura:

1. Se il veicolo non si avvia entro cinque
secondi dal primo tentativo, aspettare
dieci secondi e riprovare.
2. Verificare che il freno di stazionamento sia inserito.
3. Premere a fondo l'acceleratore e tenerlo in quella posizione.
4. Premere il pedale della frizione
(cambio manuale) o il pedale del freno
(cambio automatico), quindi premere il
pulsante di avviamento. Se il motore
va in moto, rilasciare immediatamente
l'acceleratore per evitare l'imballaggio
del motore.
5. Se il motore non va in moto, avviarlo
senza premere il pedale
dell'acceleratore.

Se il motore non si avvia con la procedura
precedente, far controllare il veicolo da un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Auto rizzato Mazda.
Avviamento a spinta
Non avviare a spinta la vostra Mazda.
ATTENZIONE
Non ricorrere mai al traino per avviare il
veicolo:
Ricorrere al traino per avviare il veicolo è
pericoloso. All'avviamento del motore il
veicolo trainato potrebbe scattare in avanti
e tamponare il veicolo trainante. Gli
occupanti potrebbero riportare lesioni.
AVVERTENZA
Non avviare a spinta un veicolo dotato di
cambio manuale. Si potrebbe danneggiare
il sistema di controllo delle emissioni.
NOTA
Non è consentito avviare a spinta un
veicolo dotato di cambio automatico.
In caso di guasto
Avviamento di emergenza
7-36
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

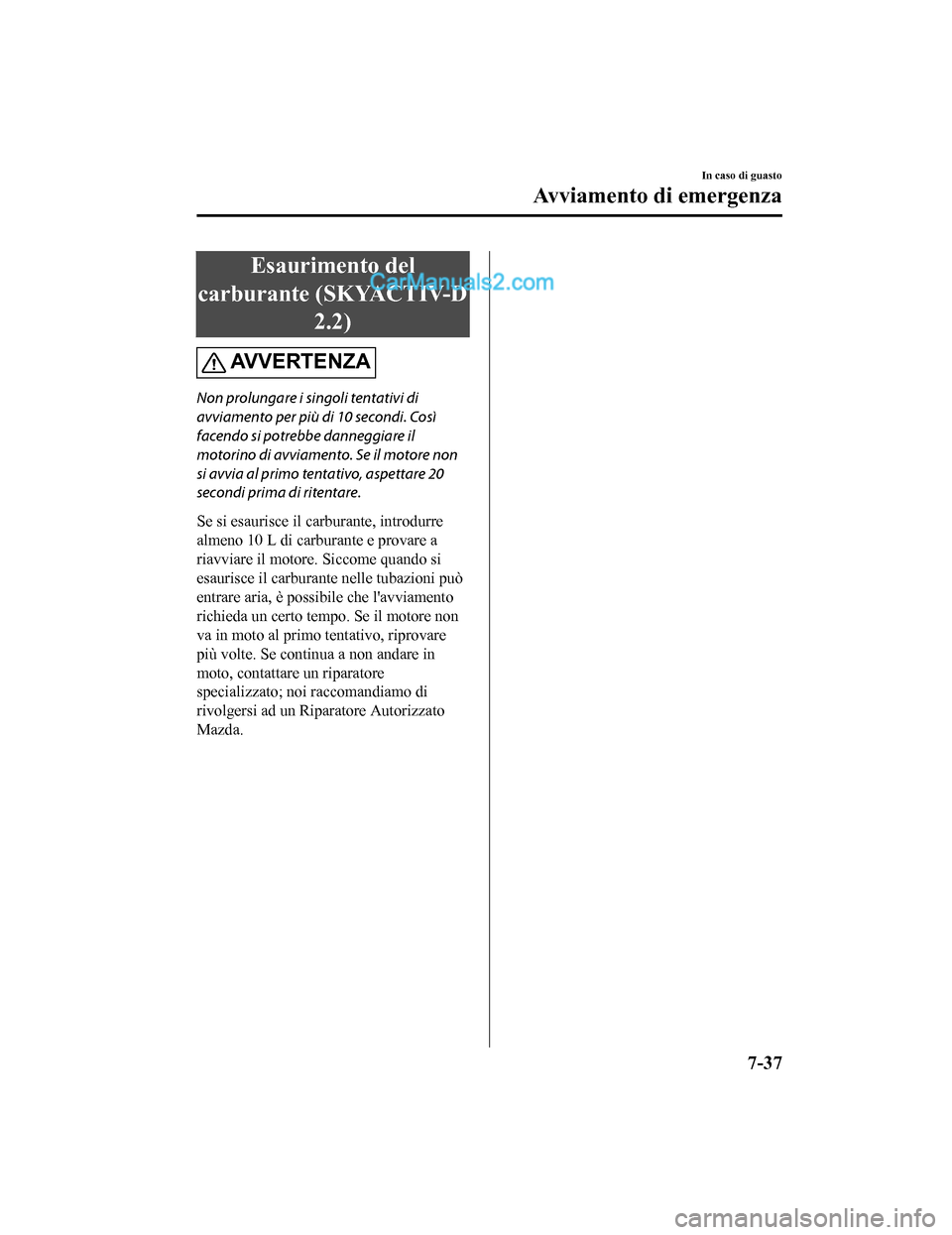

Esaurimento del
carburante (SKYACTIV-D 2.2)
AV V E R T E N Z A
Non prolungare i singoli tentativi di
avviamento per più di 10 secondi. Così
facendo si potrebbe danneggiare il
motorino di avviamento. Se il motore non
si avvia al primo tentativo, aspettare 20
secondi prima di ritentare.
Se si esaurisce il carburante, introdurre
almeno 10 L di carburante e provare a
riavviare il motore . Siccome quando si
esaurisce il carburante nelle tubazioni può
entrare aria, è possibile che l'avviamento
richieda un certo tempo. Se il motore non
va in moto al primo tentativo, riprovare
più volte. Se continua a non andare in
moto, contattare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
In caso di guasto
Avviamento di emergenza
7-37
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

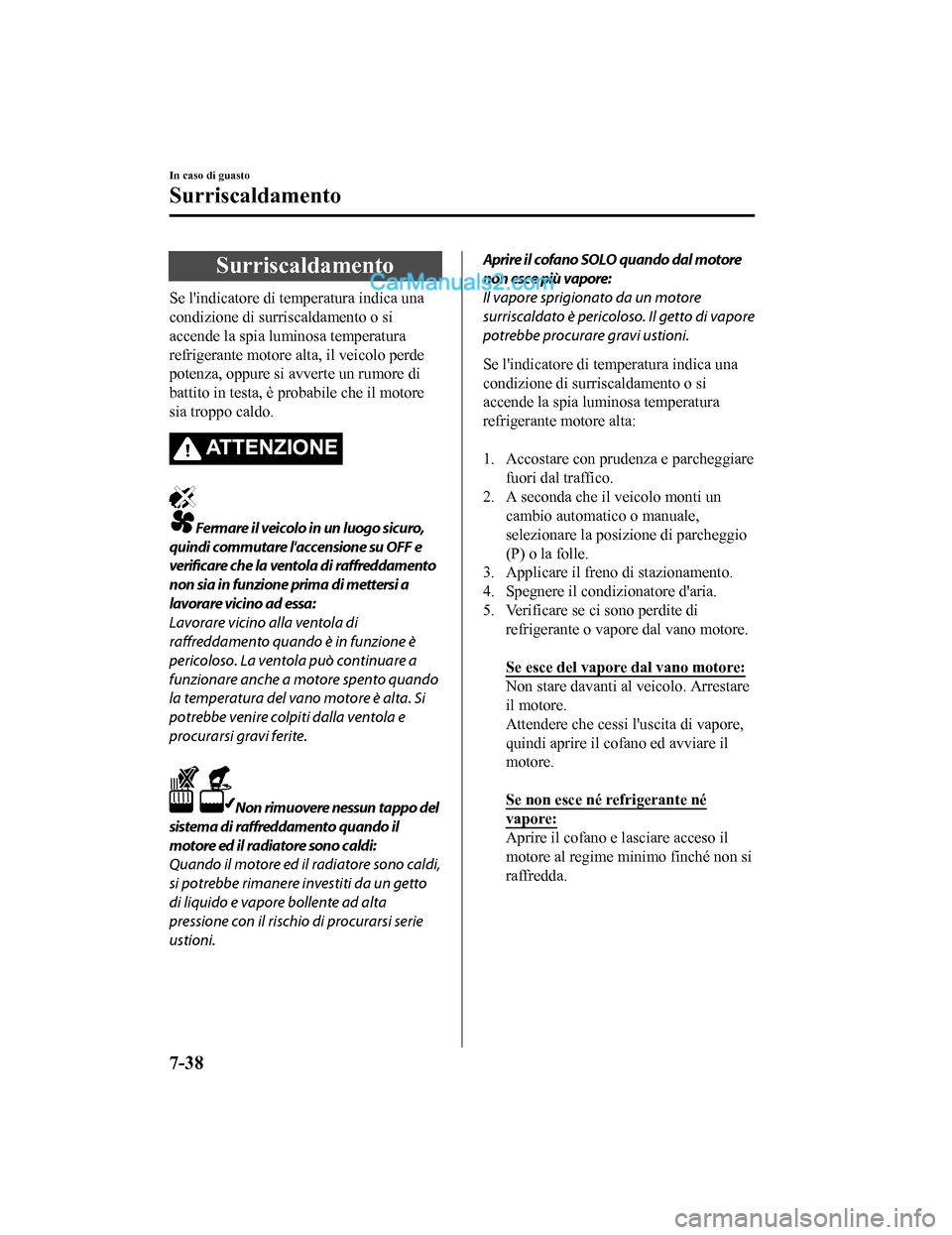

Surriscaldamento
Se l'indicatore di temperatura indica una
condizione di surriscaldamento o si
accende la spia luminosa temperatura
refrigerante motore alta, il veicolo perde
potenza, oppure si avverte un rumore di
battito in testa, è probabile che il motore
sia troppo caldo.
AT T E N Z I O N E
Fermare il veicolo in un luogo sicuro,
quindi commutare l'accensione su OFF e
verificare che la ventola di raffreddamento
non sia in funzione prima di mettersi a
lavorare vicino ad essa:
Lavorare vicino alla ventola di
raffreddamento quando è in funzione è
pericoloso. La ventola può continuare a
funzionare anche a motore spento quando
la temperatura del vano motore è alta. Si
potrebbe venire colpiti dalla ventola e
procurarsi gravi ferite.
Non rimuovere nessun tappo del
sistema di raffreddamento quando il
motore ed il radiatore sono caldi:
Quando il motore ed il radiatore sono caldi,
si potrebbe rimanere investiti da un getto
di liquido e vapore bollente ad alta
pressione con il rischio di procurarsi serie
ustioni.
Aprire il cofano SOLO quando dal motore
non esce più vapore:
Il vapore sprigionato da un motore
surriscaldato è pericoloso. Il getto di vapore
potrebbe procurare gravi ustioni.
Se l'indicatore di temperatura indica una
condizione di surriscaldamento o si
accende la spia luminosa temperatura
refrigerante motore alta:

1. Accostare con prudenza e parcheggiare fuori dal traffico.
2. A seconda che il veicolo monti un
cambio automatico o manuale,
selezionare la posizione di parcheggio
(P) o la folle.
3. Applicare il freno di stazionamento.
4. Spegnere il condizionatore d'aria.
5. Verificare se ci sono perdite di refrigerante o vapore dal vano motore.

Se esce del vapore dal vano motore:
Non stare davanti al veicolo. Arrestare
il motore.
Attendere che cessi l'uscita di vapore,
quindi aprire il cofano ed avviare il
motore.

Se non esce né refrigerante né
vapore:
Aprire il cofano e lasciare acceso il
motore al regime minimo finché non si
raffredda.
In caso di guasto
Surriscaldamento
7-38
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

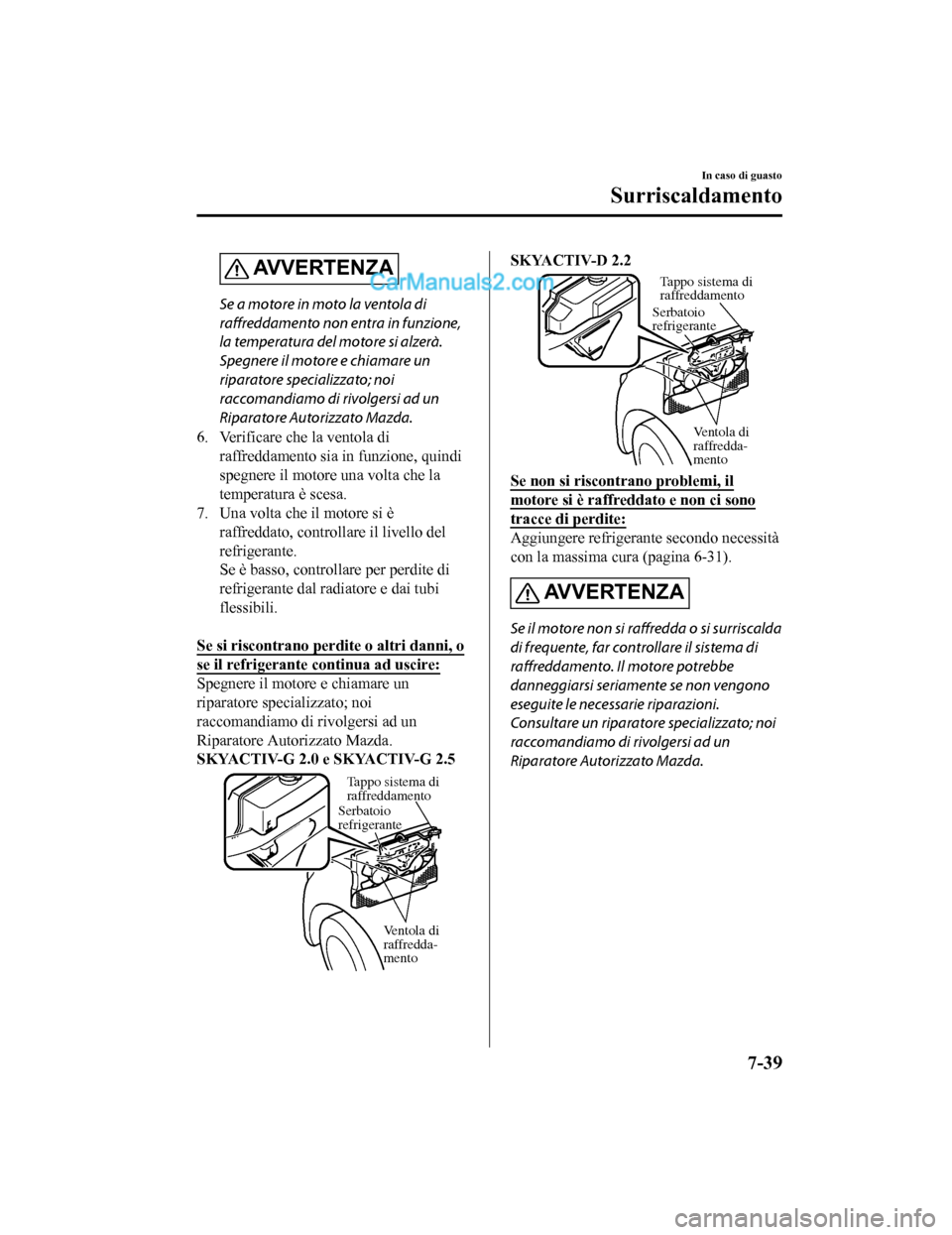

AVVERTENZA
Se a motore in moto la ventola di
raffreddamento non entra in funzione,
la temperatura del motore si alzerà.
Spegnere il motore e chiamare un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
6. Verificare che la ventola di raffreddamento sia in funzione, quindi
spegnere il motore una volta che la
temperatura è scesa.
7. Una volta che il motore si è
raffreddato, controllare il livello del
refrigerante.
Se è basso, controllare per perdite di
refrigerante dal radiatore e dai tubi
flessibili.

Se si riscontrano perdite o altri danni, o
se il refrigerante continua ad uscire:
Spegnere il motore e chiamare un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
SKYACTIV-G 2.0 e SKYACTIV-G 2.5
Tappo sistema di
raffreddamento
Serbatoio
refrigerante
Ventola di
raffredda-
mento
SKYACTIV-D 2.2
Tappo sistema di
raffreddamento
Serbatoio
refrigerante
Ventola di
raffredda-
mento
Se non si riscontrano problemi, il
motore si è raffreddato e non ci sono
tracce di perdite:
Aggiungere refrigerante secondo necessità
con la massima cura (pagina 6-31).
AV V E R T E N Z A
Se il motore non si raffredda o si surriscalda
di frequente, far controllare il sistema di
raffreddamento. Il motore potrebbe
danneggiarsi seriamente se non vengono
eseguite le necessarie riparazioni.
Consultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
In caso di guasto
Surriscaldamento
7-39
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
