MAZDA MODEL CX-5 2017 Manuel du propriétaire (in French)

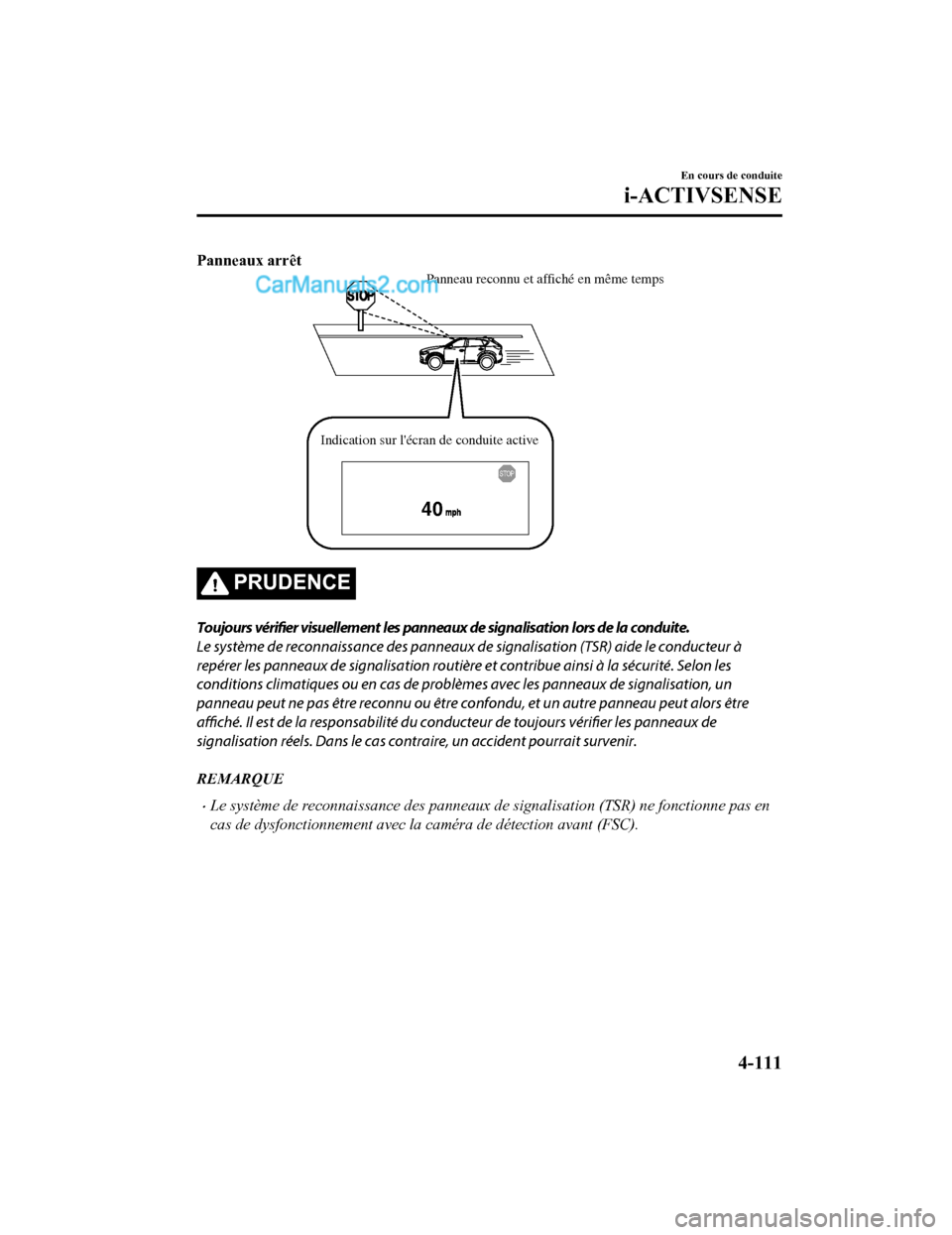

Panneaux arrêt
40
Panneau reconnu et affiché en même temps
Indication sur l'écran de conduite active
PRUDENCE
Toujours vérifier visuellement les panneaux de signalisation lors de la conduite.
Le système de reconnaissance des panneaux de signalisation (TSR) aide le conducteur à
repérer les panneaux de signalisation routière et contribue ainsi à la sécurité. Selon les
conditions climatiques ou en cas de problèmes avec les panneaux de signalisation, un
panneau peut ne pas être reconnu ou être confondu, et un autre panneau peut alors être
affiché. Il est de la responsabilité du co nducteur de toujours vérifier les panneaux de
signalisation réels. Dans le cas contra ire, un accident pourrait survenir.
REMARQUE
Le système de reconnaissance des panneaux de signalisation (TSR) ne fonctionne pas en
cas de dysfonctionnement avec la caméra de détection avant (FSC).
En cours de conduite
i-ACTIVSENSE
4-111
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Dans les conditions suivantes, le système de reconnaissance des panneaux de
signalisation (TSR) peut ne pas fonctionner normalement.
Un objet placé sur le tableau de bord se refl ète sur le pare-brise et la caméra le détecte.
Des bagages lourds sont chargés dans le compartiment à bagages ou sur le siège
arrière et le véhicule est incliné.
La pression des pneus n'est pas ajustée à la pression spécifiée.
Des pneus autres que des pneus standards sont installés.
Le véhicule roule sur une rampe d'accès/de sortie et les environs d'une aire de repos ou
d'un péage autoroutier.
Lorsque la luminosité ambiante change brusquement, comme à l'entrée ou à la sortie
d'un tunnel.
L'allumage des phares est affaibli à cause de saletés ou l'axe optique est dévié.
Le pare-brise est sale ou embué.
Le pare-brise et la caméra sont embués (gouttelettes d'eau).
Une lumière puissante est dirigée vers l'avant du véhicule (feux arrière ou feux de route
de véhicules venant en sens inverse).
Le véhicule effectue un virage serré.
Reflets lumineux importants sur la route.
Un panneau de signalisation est dans une position qui l'empêche de réfléchir
correctement la lumière des phares du véhicule, comme par exemple lorsque le véhicule
roule de nuit ou dans un tunnel.
Le véhicule roule dans des mauvaises conditi ons météorologiques telles que la pluie, le
brouillard ou la neige.
Les données cartographiques enregistrées du sy stème de navigation ne sont pas à jour.
Un panneau de signalisation est masqué par de la boue ou de la neige.
Un panneau de signalisation est caché par des arbres ou un véhicule.
Un panneau de signalisation et partiellement effacé.
Un panneau de signalisation est tordu ou plié.
Un panneau de signalisation est trop haut ou trop bas.
Un panneau de signalisation est trop clair ou trop sombre (y compris panneaux de
signalisation électroniques).
Un panneau de signalisation est trop gros ou trop petit.
Un objet similaire à un panneau de signalisation a été reconnu (comme un autre
panneau ou un panneau y ressemblant).
Le système de reconnaissance des panneaux de signalisation (TSR) ne fonctionne pas si
l'affichage de conduite active est configuré sur masqué.
Le système de reconnaissance des panneaux de signalisation (TSR) peut être réglé sur
inactif.
Se référer à Fonctions de personnalisation à la page 9-10.
En cours de conduite
i-ACTIVSENSE
4-112
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

▼Indication de l'affichage de panneaux de signalisation
Les panneaux de signalisation suivants apparaissent dans l'affichage de conduite active.
Panneaux de lim
itation de vitesse
Sens interdits
Panneaux arrêt
REMARQUE
Panneaux de limitation de vitesse
Dès lors que la vitesse du véhicule dépasse approximativement 1 km/h (0,6 mi/h), le
panneau de limitation de vitesse s'affiche lorsque l'une des conditions suivantes est
remplie.
La caméra de détection avant (FSC) reconnaît un panneau de limitation de vitesse
s'appliquant au véhicule et le véhicule passe devant.
La limitation de vitesse enregistrée dans le système de navigation est lue (si la caméra
de détection avant (FSC) ne reconnaît aucun panneau de limitation de vitesse).
Dans les cas suivants, l'affichage du panneau de limitation de vitesse s'arrête.
La caméra de détection avant (FSC) reconnaît le panneau de limitation de vitesse et le
véhicule roule sur une certaine distance après l'avoir dépassé.
Chaque capteur détermine que le véhicule a changé de sens de déplacement.
La caméra de détection avant (FSC) reconnaît un nouveau panneau de limitation de
vitesse différent du précédent (affichage du nouveau panneau de limitation de vitesse).
La limitation de vitesse enregistrée dans le système de navigation n'est pas lue au-delà
d'un certain temps (si la caméra de détection avant (FSC) ne reconnaît pas un panneau
de limitation de vitesse, le panneau de limitation de vitesse enregistré dans le système
de navigation est affiché).
En cours de conduite
i-ACTIVSENSE
4-113
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

La vitesse du véhicule dépasse de 30 km/h (19 mi/h) ou plus celle du panneau de
limitation après qu'un certain temps se soit écoulé depuis l'affichage du panneau de
limitation de vitesse. (Sauf des informations relatives au panneau de limitation de
vitesse sont présentes dans le système de navigation)
Sens interdits
Un panneau de sens interdit est affiché lorsque toutes les conditions suivantes sont
réunies.
La vitesse du véhicule est d'environ 60 km/h (37 mi/h) ou moins.
La caméra de détection avant (FSC) reconnaît un panneau de sens interdit s'appliquant
au véhicule et le véhicule passe devant.
Lorsque la caméra de détection avant (FSC) reconnaît le panneau de sens interdit et un
certain temps s'est écoulé depuis que le véhicule l'a dépassé, le panneau de sens interdit
disparaît de l'affichage.
Panneaux arrêt
Un panneau arrêt est affiché lorsque toutes les conditions suivantes sont réunies:
La vitesse du véhicule est d'environ 30 km/h (19 mi/h) ou moins.
La caméra de détection avant (FSC) reconnaît un panneau arrêt s'appliquant au
véhicule.
Lorsqu'un certain temps s'est écoulé depuis que le panneau arrêt a été affiché, le panneau
arrêt disparaît de l'affichage.
▼ Avertissement de vitesse excessive
Si la vitesse du véhicule dépasse la vitesse indiquée par le panneau affiché sur l'affichage de
conduite active, la zone autour du panneau de limitation de vitesse clignote trois fois en
orange et l'avertissement sonore retentit trois fois au même moment. Si la vitesse du
véhicule continue à dépasser cette limite, l'indi
cation s'arrête de clignoter et reste allumée.
En cours de conduite
i-ACTIVSENSE
4-114
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Vérifier les conditions environnantes, puis ajuster la vitesse du véhicule à la vitesse légale
en utilisant les commandes appropriées, comme en appuyant sur la pédale de frein.
Lorsque 60 mi/h est affiché
50 mi/h est affiché
Indication sur l'écran de conduite
active
Indication sur l'écran de conduite
active
L'avertissement de vitesse excessive est réglé sur inactif par défaut. Pour activer
l'avertissement de vitesse excessive, modifier le réglage dans les fonctions de
personnalisation. En outre, la séquence et le moment d’activation de l'avertissement
diffèrent selon le contenu du réglage.
Se référer à Fonctions de personnalisation à la page 9-10.
Séquence de l'avertissement
Désactivé: L'avertissement e vitesse excessive n'est pas activé.
Visuel : La zone autour du panneau de vitesse
affiché sur l'affichage clignote trois fois en
orange, et si la vitesse du véhicule continue à dépasser celle du panneau affiché,
l'indication arrête de clignoter et reste allumée.
Audio et visuel : La zone autour du panneau de vitesse affiché sur l'affichage clignote
trois fois en orange et l'avertissement sonore retentit trois fois au même moment. Si la
vitesse du véhicule continue à dépasser cette limite, l'indication s'arrête de clignoter et
reste allumée.
Moment d'activation de l'avertissement
 0 : Si la vitesse du véhicule dépasse la vitesse indiquée par le panneau affiché sur
l'affichage, l'avertissement de vitesse excessive est activé.
 5 : Si la vitesse du véhicule dépasse de 5 km/h (3 mi/h) la vitesse indiquée par le
panneau affiché sur l'affichage, l'avertissement de vitesse excessive est activé.
 10 : Si la vitesse du véhicule dépasse de 10 km/h (6,2 mi/h) la vitesse indiquée par le
panneau affiché sur l'affichage, l'avertissement de vitesse excessive est activé.
En cours de conduite
i-ACTIVSENSE
4-115
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

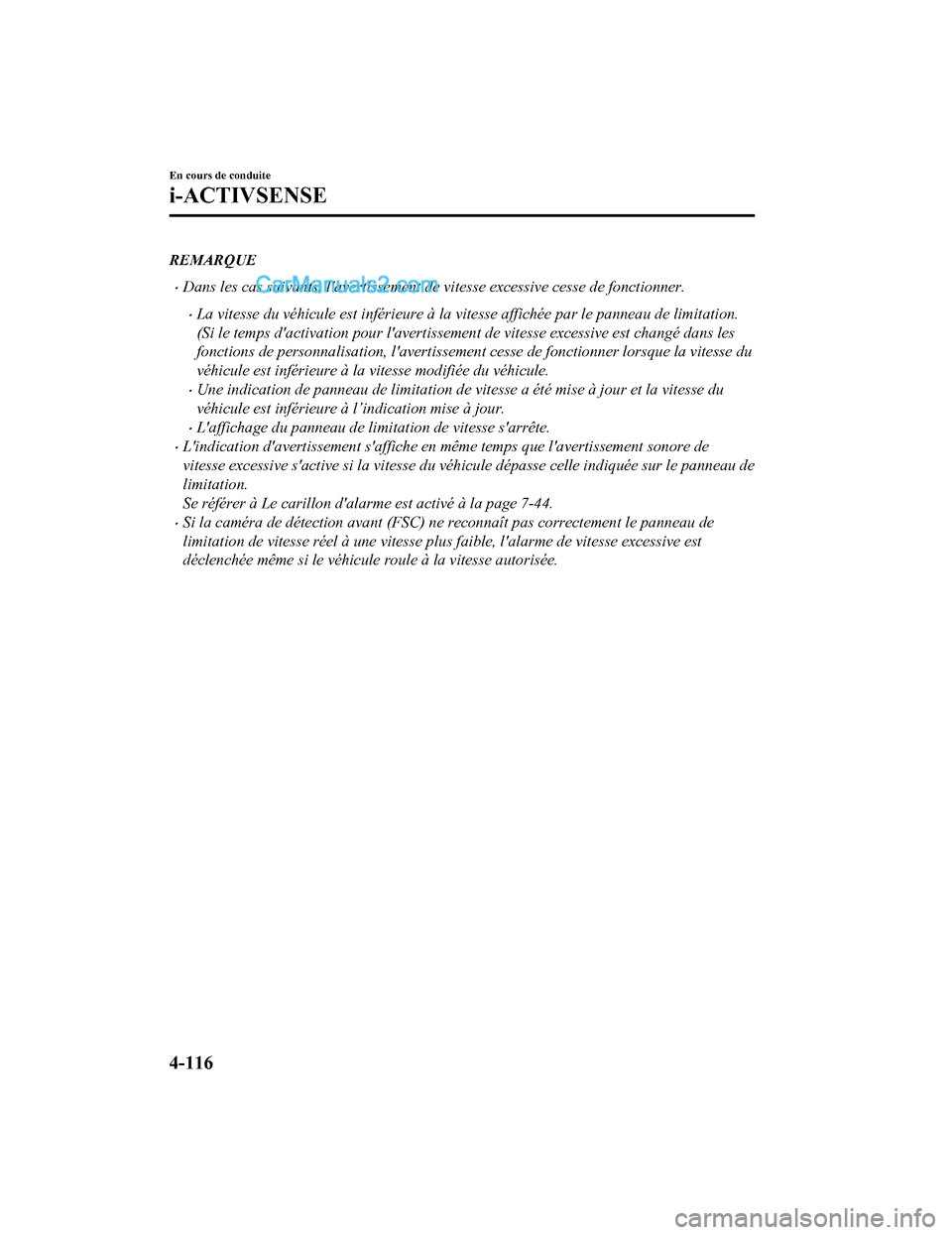

REMARQUE
Dans les cas suivants, l'avertissement de vitesse excessive cesse de fonctionner.
La vitesse du véhicule est inférieure à la vitesse affichée par le panneau de limitation.
(Si le temps d'activation pour l'avertissement de vitesse excessive est changé dans les
fonctions de personnalisation, l'avertissement cesse de fonctionner lorsque la vitesse du
véhicule est inférieure à la vitesse modifiée du véhicule.
Une indication de panneau de limitation de vitesse a été mise à jour et la vitesse du
véhicule est inférieure à l’indication mise à jour.
L'affichage du panneau de limitation de vitesse s'arrête.
L'indication d'avertissement s'affiche en même temps que l'avertissement sonore de
vitesse excessive s'active si la vitesse du véhicule dépasse celle indiquée sur le panneau de
limitation.
Se référer à Le carillon d'alarme est activé à la page 7-44.
Si la caméra de détection avant (FSC) ne reconnaît pas correctement le panneau de
limitation de vitesse réel à une vitesse plus faible, l'alarme de vitesse excessive est
déclenchée même si le véhicule roule à la vitesse autorisée.
En cours de conduite
i-ACTIVSENSE
4-116
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

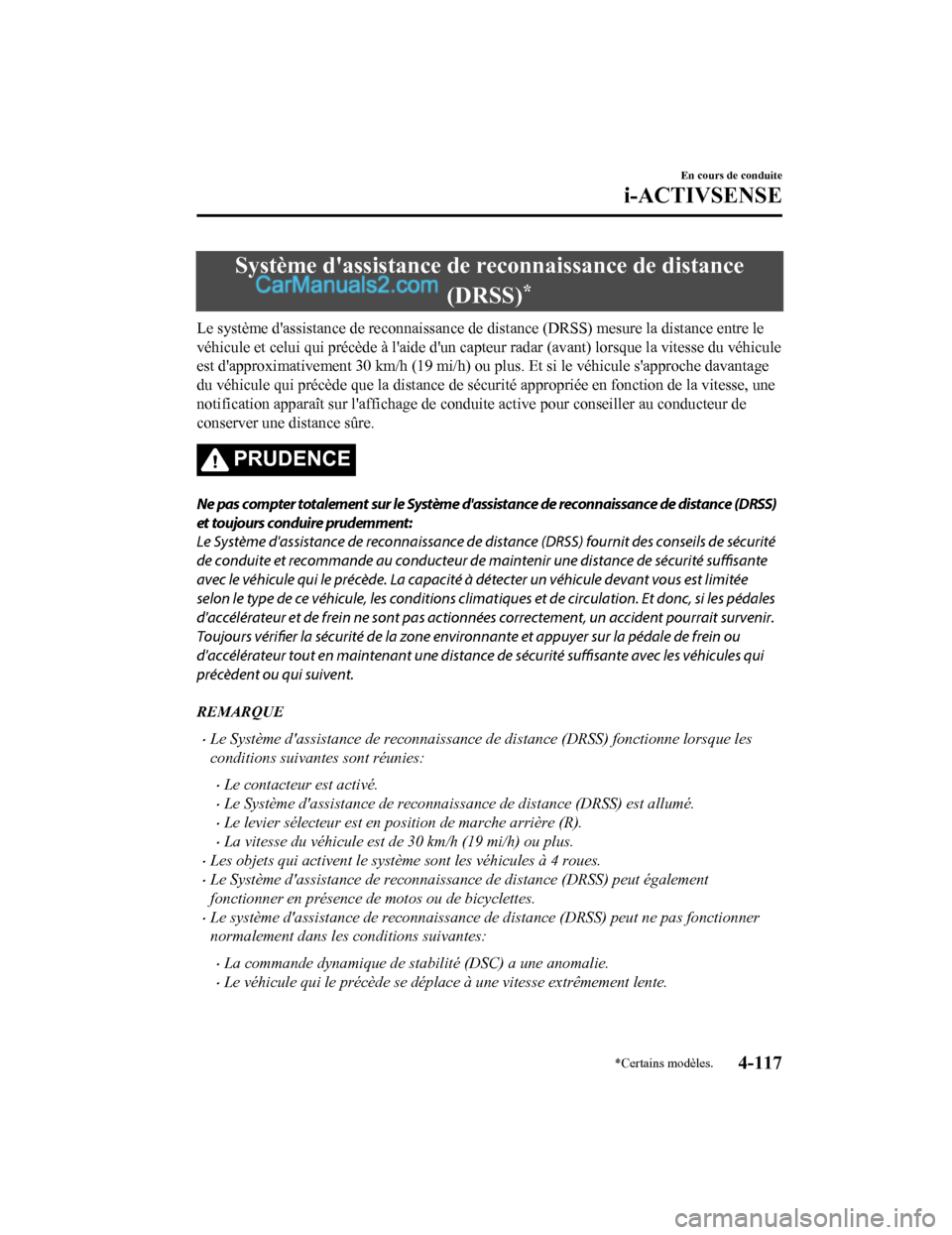

Système d'assistance de reconnaissance de distance
(DRSS)
*
Le système d'assistance de reconnaissance de distance (DRSS) mesure la distance entre le
véhicule et celui qui précède à l'aide d'un capteur radar (avant) lorsque la vitesse du véhicule
est d'approximativement 30 km/h (19 mi/h) ou pl us. Et si le véhicule s'approche davantage
du véhicule qui précède que la distance de sécu rité appropriée en fonction de la vitesse, une
notification apparaît sur l'affichage de conduite active pour conseiller au conducteur de
conserver une distance sûre.
PRUDENCE
Ne pas compter totalement sur le Système d'assistance de reconnaissance de distance (DRSS)
et toujours conduire prudemment:
Le Système d'assistance de reconnaissance de di stance (DRSS) fournit des conseils de sécurité
de conduite et recommande au conducteur de maintenir une distance de sécurité
suffisante
avec le véhicule qui le précède. La capacité à détecter un véhicule devant vous est limitée
selon le type de ce véhicule, les conditions climat iques et de circulation. Et donc, si les pédales
d'accélérateur et de frein ne sont pas actionné es correctement, un accident pourrait survenir.
Toujours vérifier la sécurité de la zone environnante et appuyer sur la pédale de frein ou
d'accélérateur tout en maintenant une distance de sécurité suffisante avec les véhicules qui
précèdent ou qui suivent.
REMARQUE
Le Système d'assistance de reconnaissance de distance (DRSS) fonctionne lorsque les
conditions suivantes sont réunies:
Le contacteur est activé.
Le Système d'assistance de reconnaissance de distance (DRSS) est allumé.
Le levier sélecteur est en po sition de marche arrière (R).
La vitesse du véhicule est de 30 km/h (19 mi/h) ou plus.
Les objets qui activent le système sont les véhicules à 4 roues.
Le Système d'assistance de reconnaissance de distance (DRSS) peut également
fonctionner en présence de motos ou de bicyclettes.
Le système d'assistance de reconnaissance de distance (DRSS) peut ne pas fonctionner
normalement dans les conditions suivantes:
La commande dynamique de stabilité (DSC) a une anomalie.
Le véhicule qui le précède se déplace à une vitesse extrêmement lente.
En cours de conduite
i-ACTIVSENSE
*Certains modèles.4-117
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

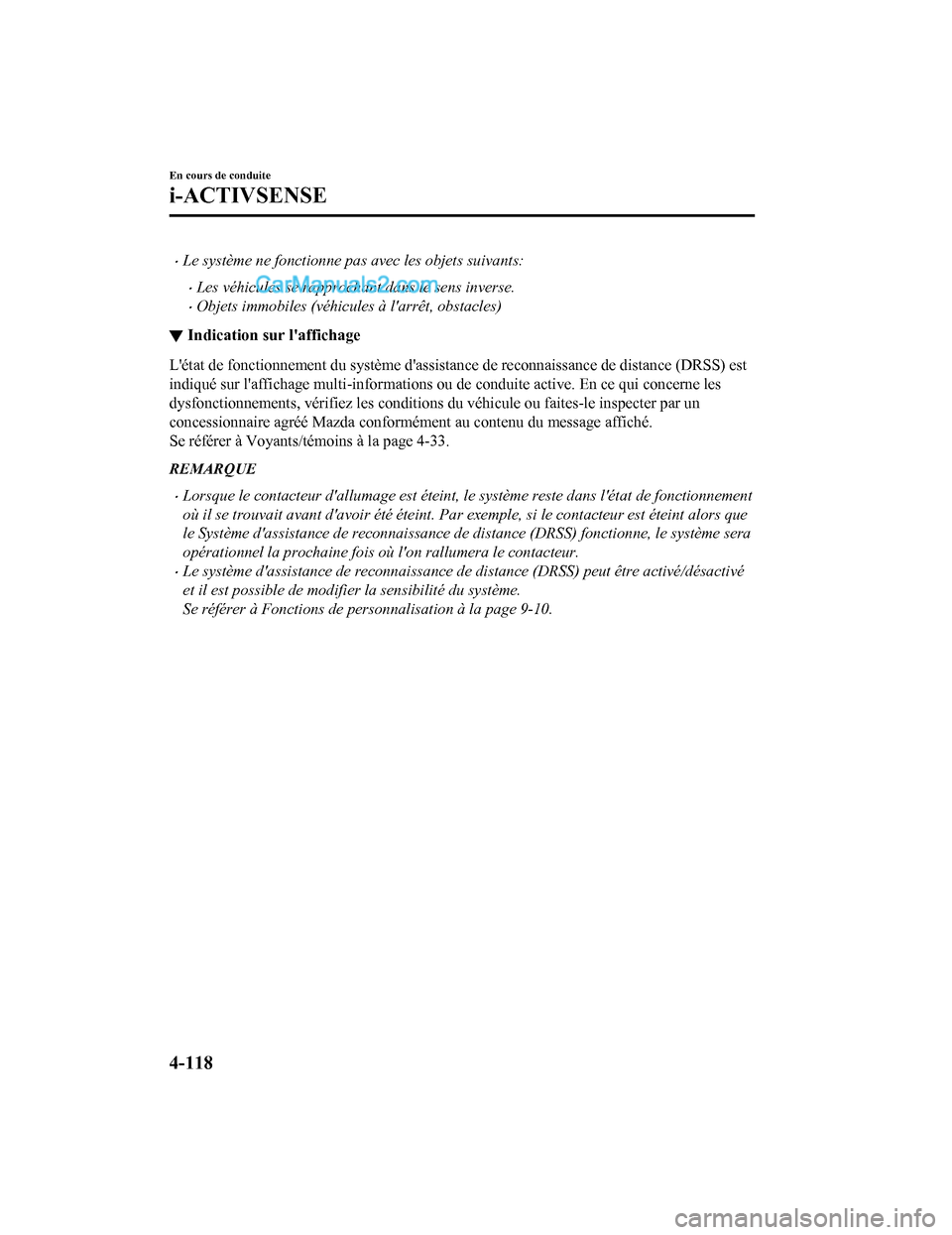

Le système ne fonctionne pas avec les objets suivants:
Les véhicules se rapprochant dans le sens inverse.
Objets immobiles (véhicules à l'arrêt, obstacles)
▼Indication sur l'affichage

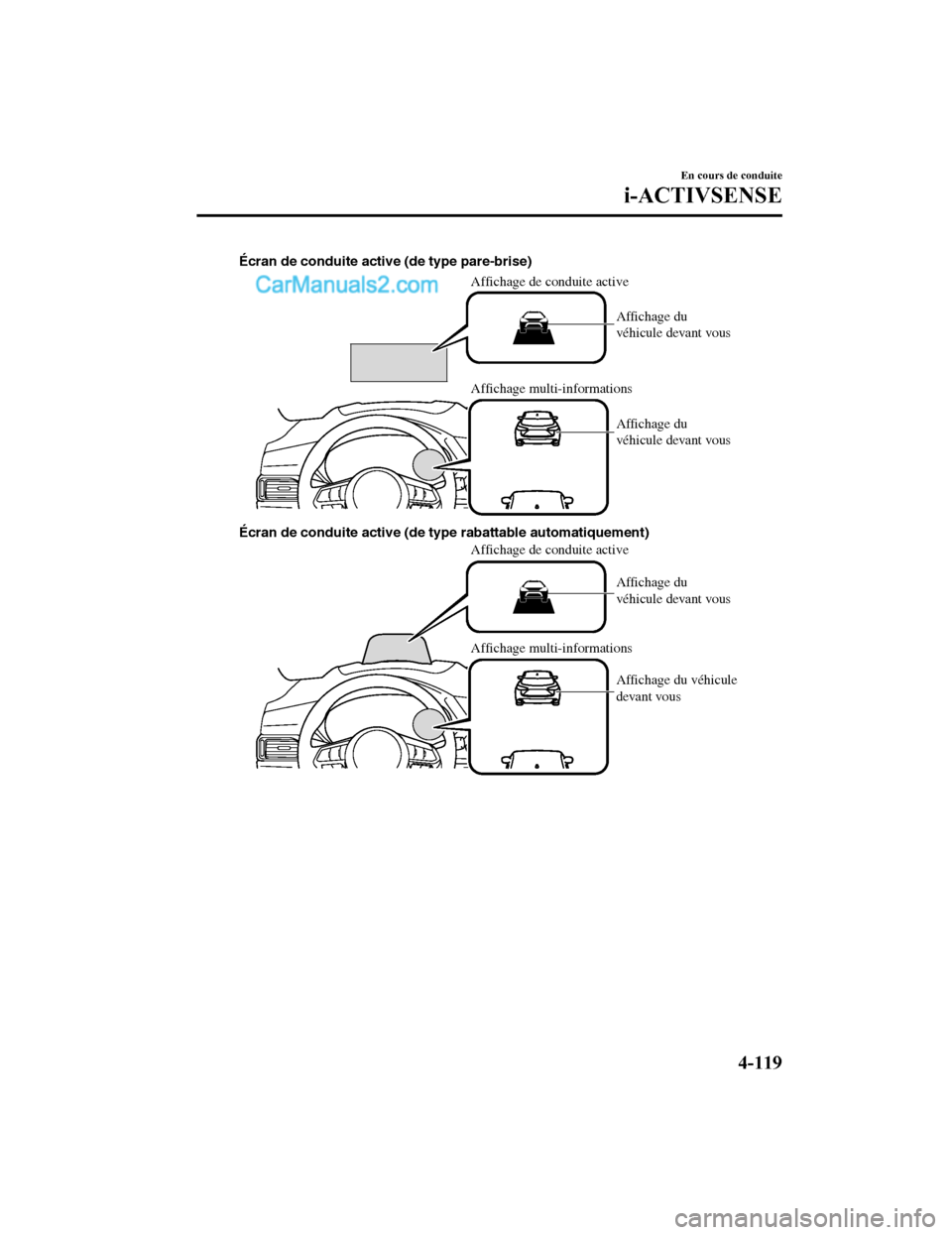

L'état de fonctionnement du système d'assistance de reconnaissance de distance (DRSS) est
indiqué sur l'affichage multi-info
rmations ou de conduite active. En ce qui concerne les
dysfonctionnements, vérifiez les conditions du véhicule ou faites-le inspecter par un
concessionnaire agréé Mazda conforméme nt au contenu du message affiché.
Se référer à Voyants/témoins à la page 4-33.
REMARQUE
Lorsque le contacteur d'allumage est éteint, le système reste dans l'état de fonctionnement
où il se trouvait avant d'avoir été éteint. Par exemple, si le contacteur est éteint alors que
le Système d'assistance de reconnaissance de distance (DRSS) fonctionne, le système sera
opérationnel la prochaine fois où l'on rallumera le contacteur.
Le système d'assistance de reconnaissance de distance (DRSS) peut être activé/désactivé
et il est possible de modifier la sensibilité du système.
Se référer à Fonctions de personnalisation à la page 9-10.

En cours de conduite
i-ACTIVSENSE
4-118
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Affichage multi-informations
Affichage de conduite active
Affichage de conduite active
Écran de conduite active (de type pare-brise)
Écran de conduite active (de type rabattable automatiquement)
Affichage du
véhicule devant vous Affichage du
véhicule devant vous
Affichage multi-informations
Affichage du véhicule
devant vous Affichage du
véhicule devant vous
En cours de conduite
i-ACTIVSENSE
4-119
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

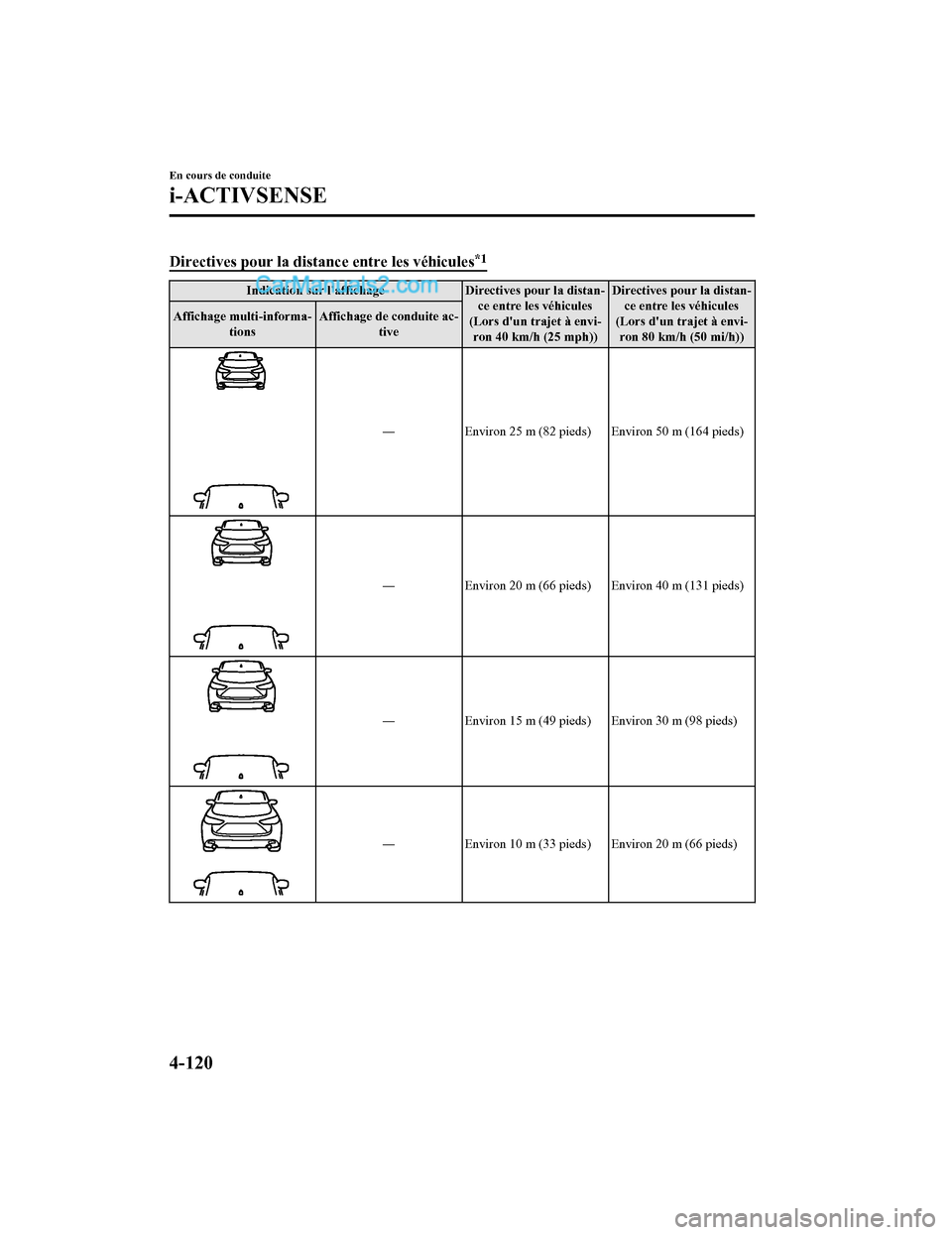

Directives pour la distance entre les véhicules*1
Indication sur l'affichageDirectives pour la distan-
ce entre les véhicules
(Lors d'un trajet à envi- ron 40 km/h (25 mph)) Directives pour la distan-
ce entre les véhicules
(Lors d'un trajet à envi- ron 80 km/h (50 mi/h))
Affichage multi-informa-
tions Affichage de conduite ac-
tive
― Environ 25 m (82 pieds) Environ 50 m (164 pieds)
―Environ 20 m (66 pieds) Environ 40 m (131 pieds)
―Environ 15 m (49 pieds) Environ 30 m (98 pieds)
―Environ 10 m (33 pieds) Environ 20 m (66 pieds)
En cours de conduite
i-ACTIVSENSE
4-120
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
