MAZDA MODEL CX-5 2017 Manuel du propriétaire (in French)

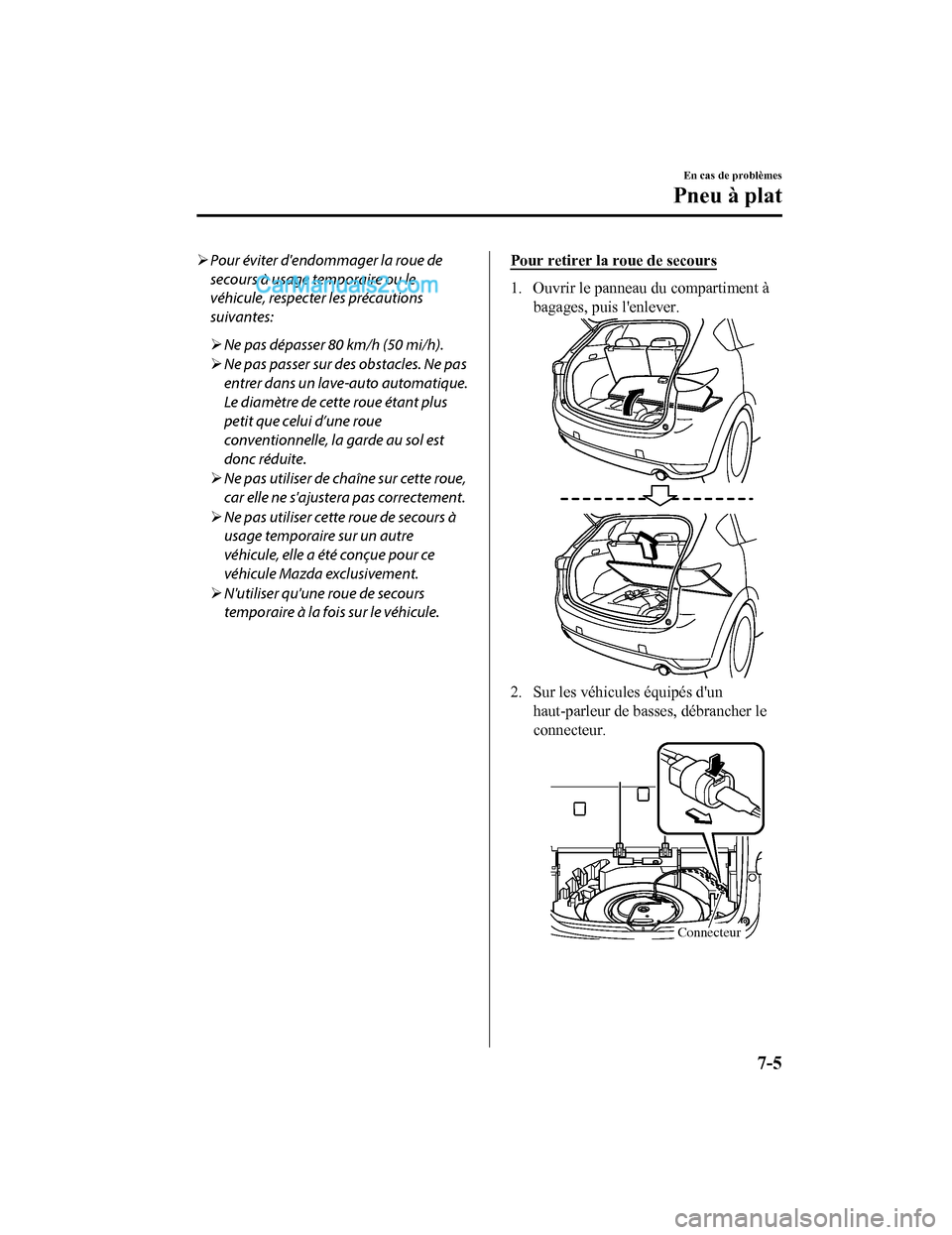

Pour éviter d'endommager la roue de
secours à usage temporaire ou le
véhicule, respecter les précautions
suivantes:
 Ne pas dépasser 80 km/h (50 mi/h).
 Ne pas passer sur des obstacles. Ne pas
entrer dans un lave-auto automatique.
Le diamètre de cette roue étant plus
petit que celui d’une roue
conventionnelle, la garde au sol est
donc réduite.
 Ne pas utiliser de chaîne sur cette roue,
car elle ne s'ajustera pas correctement.
 Ne pas utiliser cette roue de secours à
usage temporaire sur un autre
véhicule, elle a été conçue pour ce
véhicule Mazda exclusivement.
 N'utiliser qu'une roue de secours
temporaire à la fois sur le véhicule.Pour retirer la roue de secours
1. Ouvrir le panneau du compartiment à
bagages, puis l'enlever.
2. Sur les véhicules équipés d'unhaut-parleur de basses, débrancher le
connecteur.
Connecteur
En cas de problèmes
Pneu à plat
7-5
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

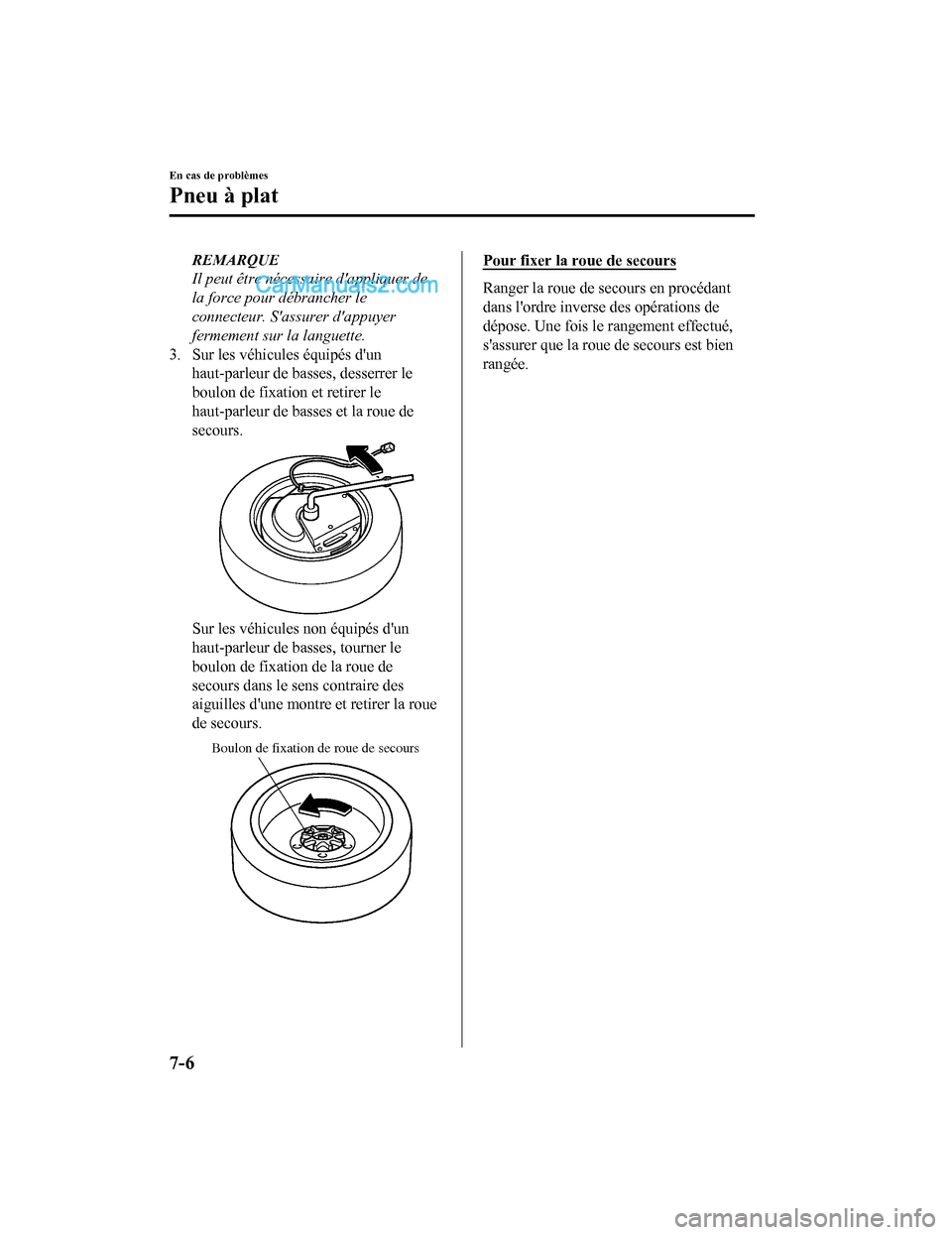

REMARQUE
Il peut être nécessaire d'appliquer de
la force pour débrancher le
connecteur. S'assurer d'appuyer
fermement sur la languette.
3. Sur les véhicules équipés d'un haut-parleur de basses, desserrer le
boulon de fixation et retirer le
haut-parleur de basses et la roue de
secours.
Sur les véhicules non équipés d'un
haut-parleur de basses, tourner le
boulon de fixation de la roue de
secours dans le sens contraire des
aiguilles d'une montre et retirer la roue
de secours.
Boulon de fixation de roue de secours
Pour fixer la roue de secours
Ranger la roue de secours en procédant
dans l'ordre inverse des opérations de
dépose. Une fois le rangement effectué,
s'assurer que la roue de secours est bien
rangée.
En cas de problèmes
Pneu à plat
7-6
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

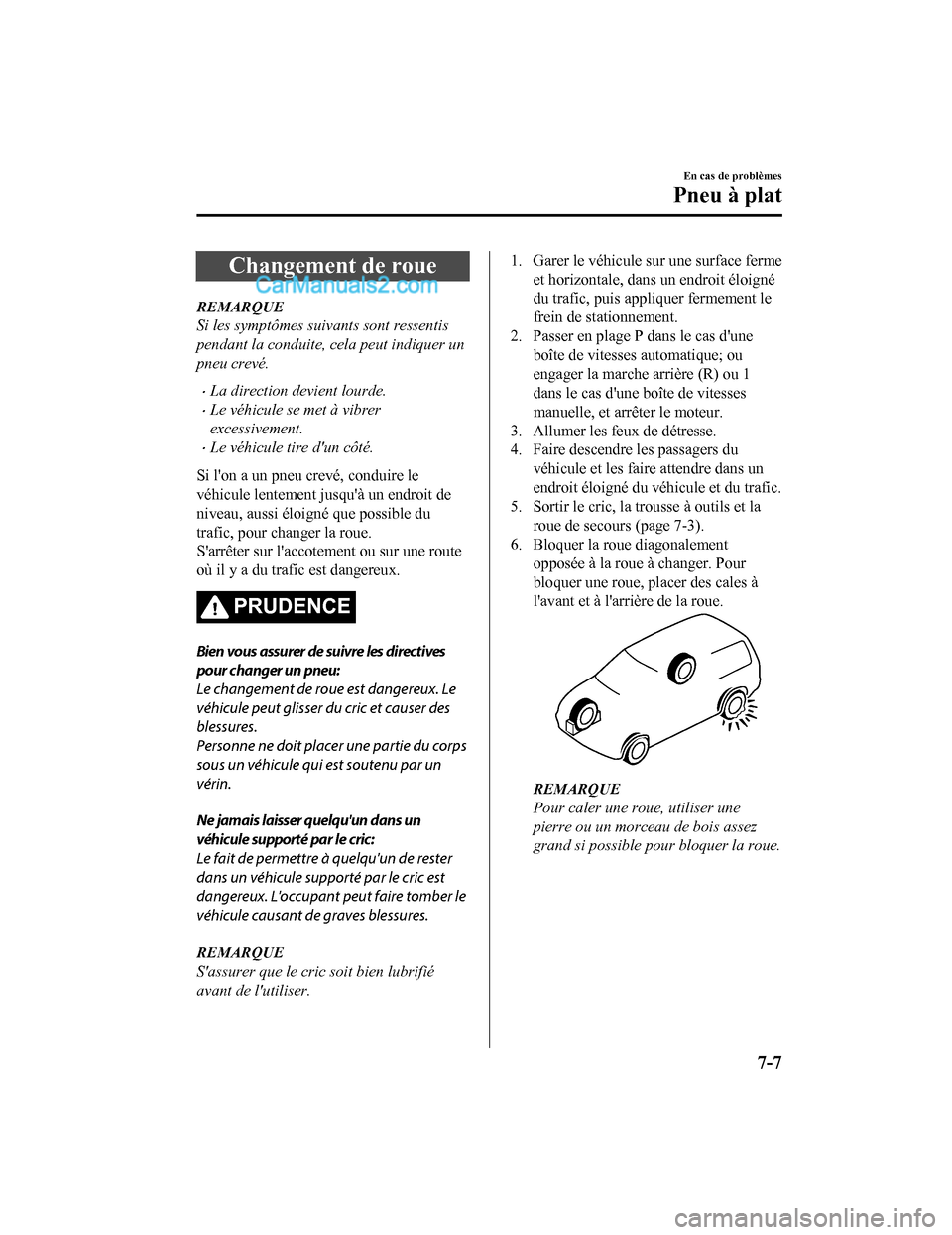

Changement de roue
REMARQUE
Si les symptômes suivants sont ressentis
pendant la conduite, cela peut indiquer un
pneu crevé.
La direction devient lourde.
Le véhicule se met à vibrer
excessivement.
Le véhicule tire d'un côté.
Si l'on a un pneu crevé, conduire le
véhicule lentement jusqu'à un endroit de
niveau, aussi éloigné que possible du
trafic, pour changer la roue.
S'arrêter sur l'accotement ou sur une route
où il y a du trafic est dangereux.
PRUDENCE
Bien vous assurer de suivre les directives
pour changer un pneu:
Le changement de roue est dangereux. Le
véhicule peut glisser du cric et causer des
blessures.
Personne ne doit placer une partie du corps
sous un véhicule qui est soutenu par un
vérin.
Ne jamais laisser quelqu'un dans un
véhicule supporté par le cric:
Le fait de permettre à quelqu'un de rester
dans un véhicule supporté par le cric est
dangereux. L'occupant peut faire tomber le
véhicule causant de graves blessures.
REMARQUE
S'assurer que le cric soit bien lubrifié
avant de l'utiliser.
1. Garer le véhicule sur une surface ferme et horizontale, dans un endroit éloigné
du trafic, puis appliquer fermement le
frein de stationnement.
2. Passer en plage P dans le cas d'une
boîte de vitesses automatique; ou
engager la marche arrière (R) ou 1
dans le cas d'une boîte de vitesses
manuelle, et arrêter le moteur.
3. Allumer les feux de détresse.
4. Faire descendre les passagers du véhicule et les faire attendre dans un
endroit éloigné du véhicule et du trafic.
5. Sortir le cric, la trousse à outils et la
roue de secours (page 7-3).
6. Bloquer la roue diagonalement
opposée à la roue à changer. Pour
bloquer une roue, placer des cales à
l'avant et à l'arrière de la roue.
REMARQUE
Pour caler une ro ue, utiliser une
pierre ou un morceau de bois assez
grand si possible pour bloquer la roue.
En cas de problèmes
Pneu à plat
7-7
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

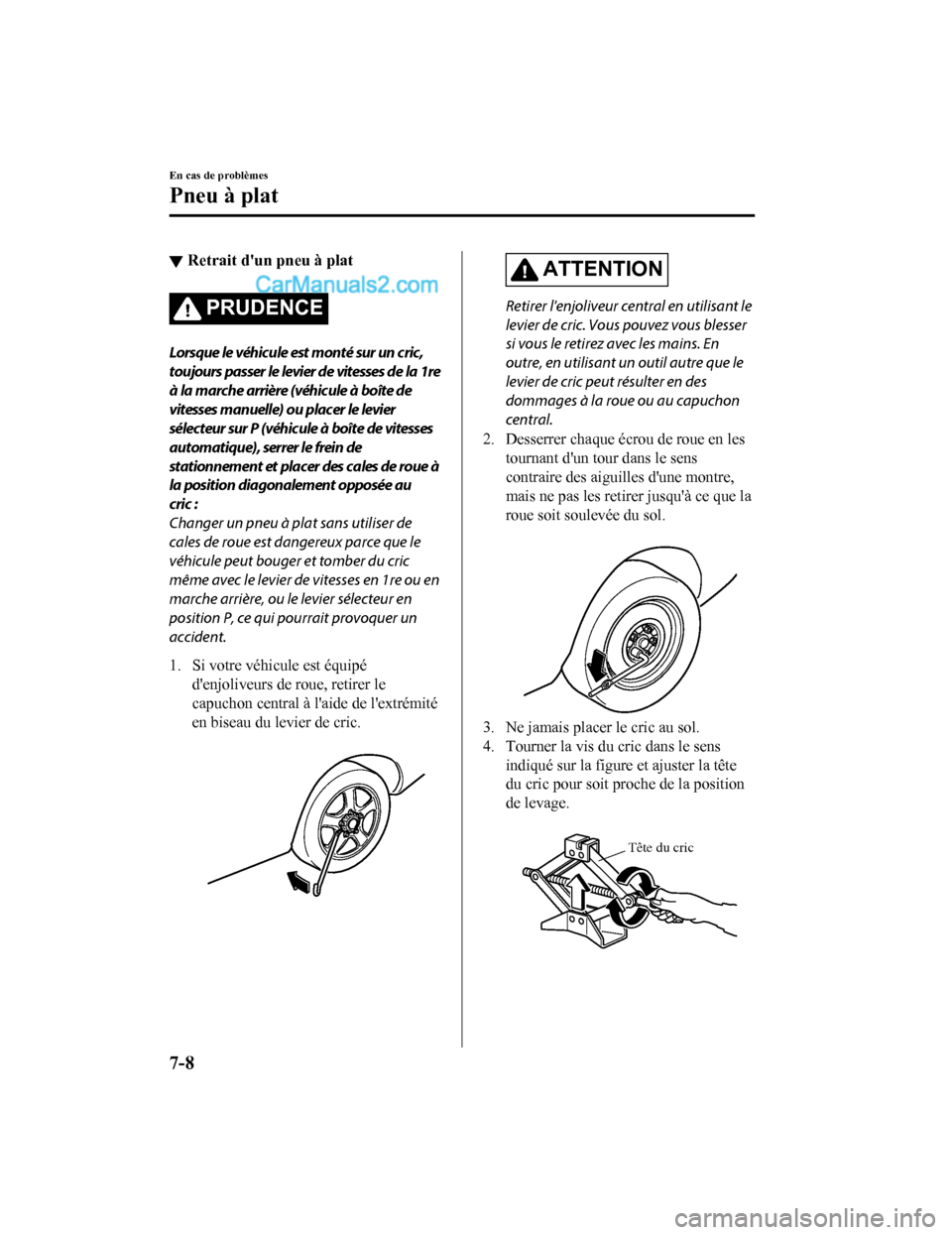

▼Retrait d'un pneu à plat
PRUDENCE
Lorsque le véhicule est monté sur un cric,
toujours passer le levier de vitesses de la 1re
à la marche arrière (véhicule à boîte de
vitesses manuelle) ou placer le levier
sélecteur sur P (véhicule à boîte de vitesses
automatique), serrer le frein de
stationnement et placer des cales de roue à
la position diagonalement opposée au
cric :
Changer un pneu à plat sans utiliser de
cales de roue est dangereux parce que le
véhicule peut bouger et tomber du cric
même avec le levier de vitesses en 1re ou en
marche arrière, ou le levier sélecteur en
position P, ce qui pourrait provoquer un
accident.
1. Si votre véhicule est équipé
d'enjoliveurs de roue, retirer le
capuchon central à l'aide de l'extrémité
en biseau du levier de cric.

ATTENTION
Retirer l'enjoliveur central en utilisant le
levier de cric. Vous pouvez vous blesser
si vous le retirez avec les mains. En
outre, en utilisant un outil autre que le
levier de cric peut résulter en des
dommages à la roue ou au capuchon
central.
2. Desserrer chaque écrou de roue en les tournant d'un tour dans le sens
contraire des aiguilles d'une montre,
mais ne pas les retirer jusqu'à ce que la
roue soit soulevée du sol.

3. Ne jamais placer le cric au sol.
4. Tourner la vis du cric dans le sensindiqué sur la figure et ajuster la tête
du cric pour soit proche de la position
de levage.

Tête du cric
En cas de problèmes
Pneu à plat
7-8
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

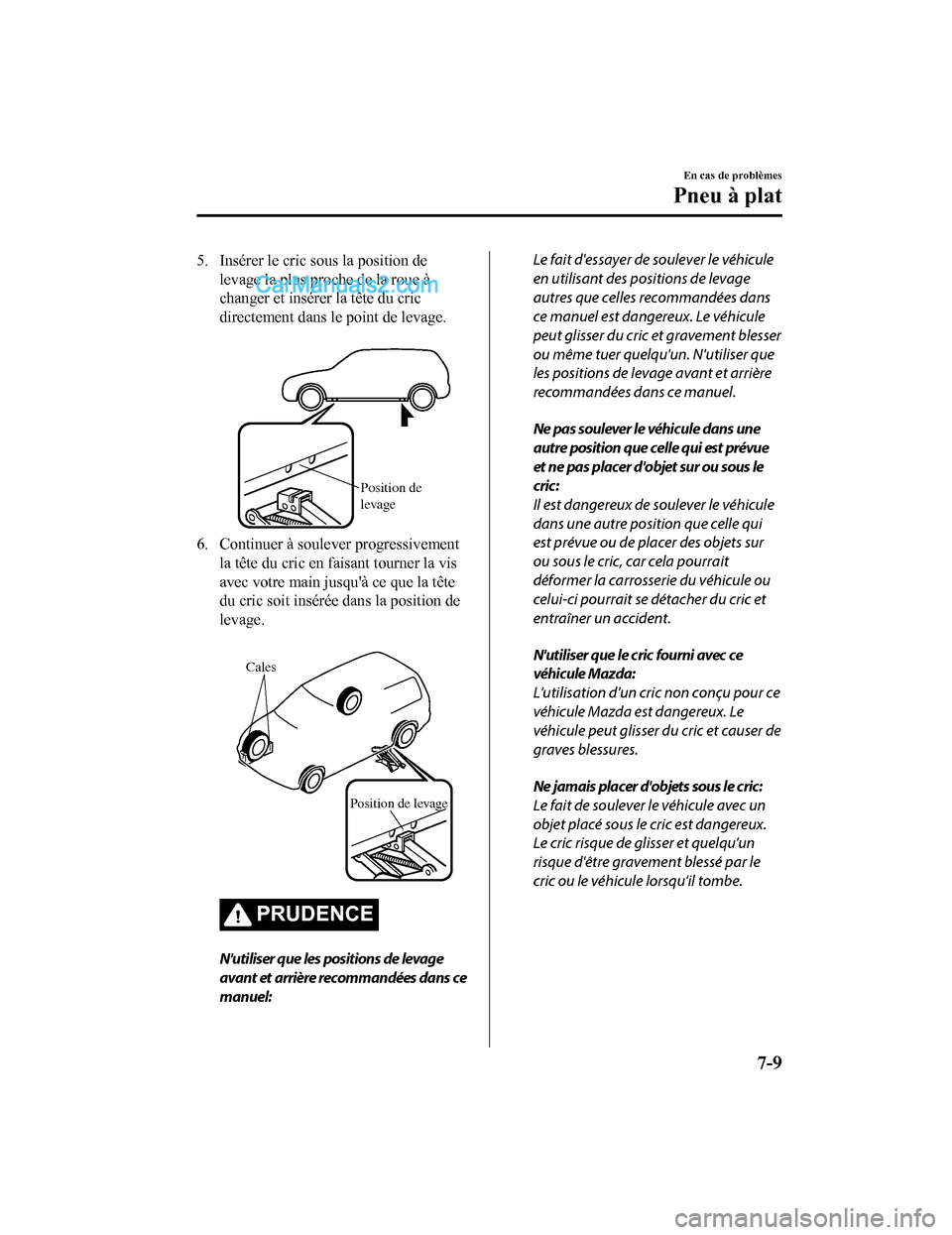

5. Insérer le cric sous la position delevage la plus proche de la roue à
changer et insérer la tête du cric
directement dans le point de levage.

Position de
levage
6. Continuer à soulev er progressivement
la tête du cric en faisant tourner la vis
avec votre main jusqu'à ce que la tête
du cric soit insérée dans la position de
levage.

Cales
Position de levage
PRUDENCE
N'utiliser que les positions de levage
avant et arrière recommandées dans ce
manuel:
Le fait d'essayer de soulever le véhicule
en utilisant des positions de levage
autres que celles recommandées dans
ce manuel est dangereux. Le véhicule
peut glisser du cric et gravement blesser
ou même tuer quelqu'un. N'utiliser que
les positions de levage avant et arrière
recommandées dans ce manuel.
Ne pas soulever le véhicule dans une
autre position que celle qui est prévue
et ne pas placer d'objet sur ou sous le
cric:
Il est dangereux de soulever le véhicule
dans une autre position que celle qui
est prévue ou de placer des objets sur
ou sous le cric, car cela pourrait
déformer la carrosserie du véhicule ou
celui-ci pourrait se détacher du cric et
entraîner un accident.
N'utiliser que le cric fourni avec ce
véhicule Mazda:
L'utilisation d'un cric non conçu pour ce
véhicule Mazda est dangereux. Le
véhicule peut glisser du cric et causer de
graves blessures.
Ne jamais placer d'objets sous le cric:
Le fait de soulever le véhicule avec un
objet placé sous le cric est dangereux.
Le cric risque de glisser et quelqu'un
risque d'être gravement blessé par le
cric ou le véhicule lorsqu'il tombe.
En cas de problèmes
Pneu à plat
7-9
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

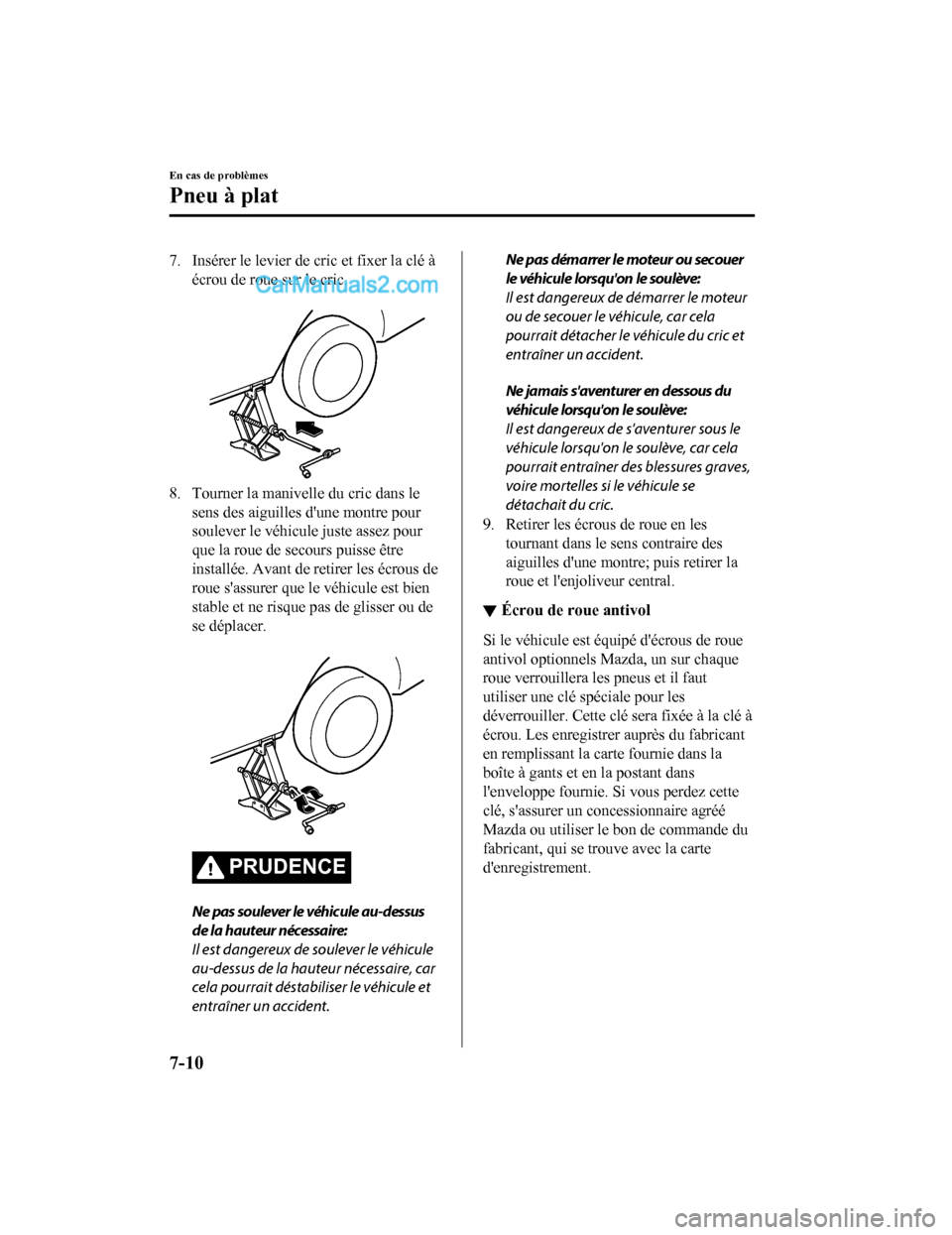

7. Insérer le levier de cric et fixer la clé àécrou de roue sur le cric.

8. Tourner la manivelle du cric dans lesens des aiguilles d'une montre pour
soulever le véhicule juste assez pour
que la roue de secours puisse être
installée. Avant de retirer les écrous de
roue s'assurer que le véhicule est bien
stable et ne risque pas de glisser ou de
se déplacer.

PRUDENCE
Ne pas soulever le véhicule au-dessus
de la hauteur nécessaire:
Il est dangereux de soulever le véhicule
au-dessus de la hauteur nécessaire, car
cela pourrait déstabiliser le véhicule et
entraîner un accident.
Ne pas démarrer le moteur ou secouer
le véhicule lorsqu'on le soulève:
Il est dangereux de démarrer le moteur
ou de secouer le véhicule, car cela
pourrait détacher le véhicule du cric et
entraîner un accident.
Ne jamais s'aventurer en dessous du
véhicule lorsqu'on le soulève:
Il est dangereux de s'aventurer sous le
véhicule lorsqu'on le soulève, car cela
pourrait entraîner des blessures graves,
voire mortelles si le véhicule se
détachait du cric.
9. Retirer les écrous de roue en les tournant dans le sens contraire des
aiguilles d'une montre; puis retirer la
roue et l'enjoliveur central.
▼Écrou de roue antivol
Si le véhicule est équipé d'écrous de roue
antivol optionnels Mazda, un sur chaque
roue verrouillera les pneus et il faut
utiliser une clé spéciale pour les
déverrouiller. Cette clé sera fixée à la clé à
écrou. Les enregistrer auprès du fabricant
en remplissant la carte fournie dans la
boîte à gants et en la postant dans
l'enveloppe fournie. Si vous perdez cette
clé, s'assurer un concessionnaire agréé
Mazda ou utiliser le bon de commande du
fabricant, qui se trouve avec la carte
d'enregistrement.
En cas de problèmes
Pneu à plat
7-10
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56

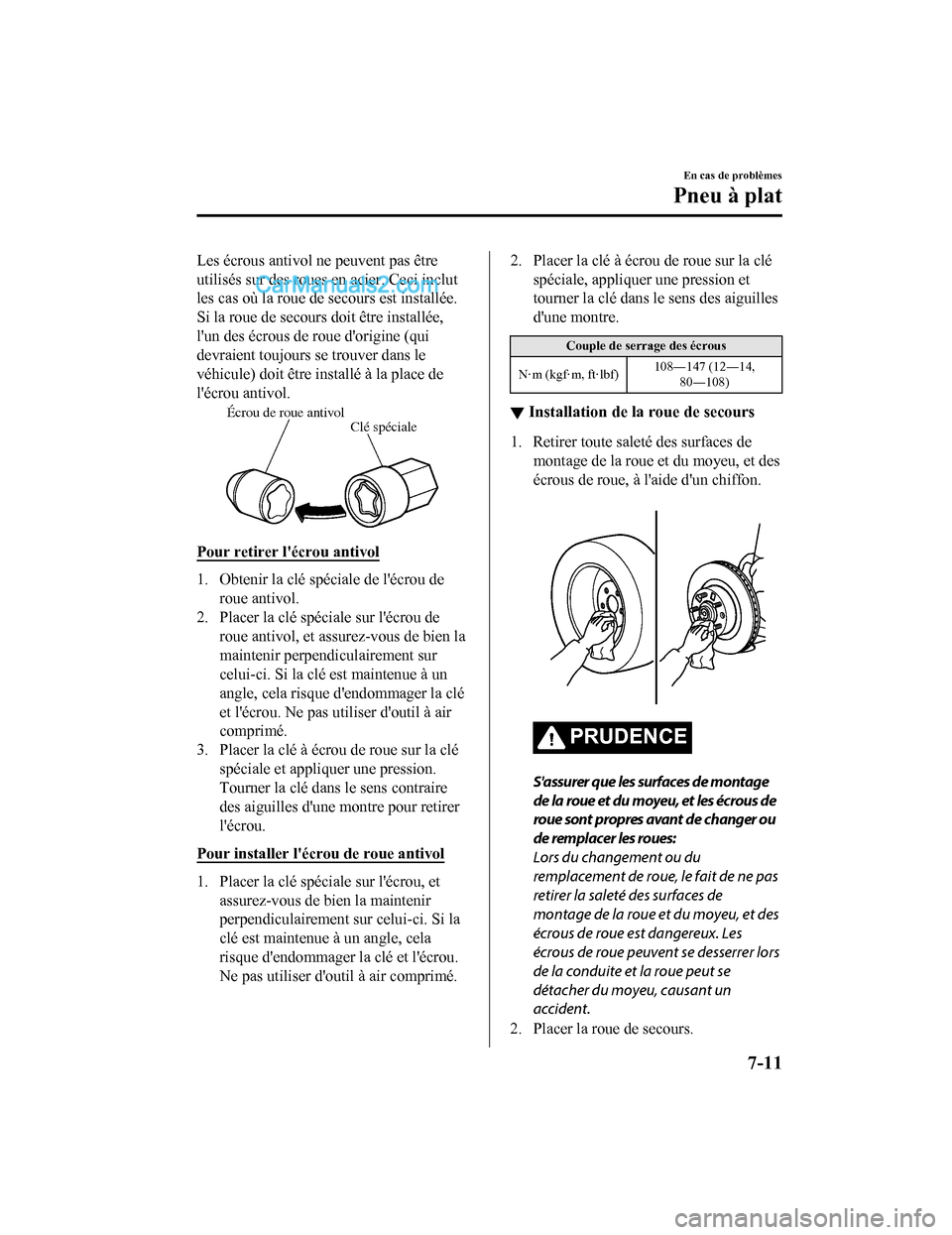

Les écrous antivol ne peuvent pas être
utilisés sur des roues en acier. Ceci inclut
les cas où la roue de secours est installée.
Si la roue de secours doit être installée,
l'un des écrous de roue d'origine (qui
devraient toujours se trouver dans le
véhicule) doit être installé à la place de
l'écrou antivol.
Clé spécialeÉcrou de roue antivol
Pour retirer l'écrou antivol
1. Obtenir la clé spéciale de l'écrou deroue antivol.
2. Placer la clé spéciale sur l'écrou de roue antivol, et assurez-vous de bien la
maintenir perpendiculairement sur
celui-ci. Si la clé est maintenue à un
angle, cela risque d'endommager la clé
et l'écrou. Ne pas utiliser d'outil à air
comprimé.
3. Placer la clé à écrou de roue sur la clé spéciale et appliquer une pression.
Tourner la clé dans le sens contraire
des aiguilles d'une montre pour retirer
l'écrou.
Pour installer l'écro u de roue antivol
1. Placer la clé spéciale sur l'écrou, et
assurez-vous de bien la maintenir
perpendiculairement sur celui-ci. Si la
clé est maintenue à un angle, cela
risque d'endommager la clé et l'écrou.
Ne pas utiliser d'outil à air comprimé.
2. Placer la clé à écrou de roue sur la clé
spéciale, appliquer une pression et
tourner la clé dans le sens des aiguilles
d'une montre.
Couple de serrage des écrous
N·m (kgf·m, ft·lbf) 108―
147 (12 ―14,
80 ―108)
▼ Installation de la roue de secours
1. Retirer toute saleté des surfaces de
montage de la roue et du moyeu, et des
écrous de roue, à l'aide d'un chiffon.

PRUDENCE
S'assurer que les surfaces de montage
de la roue et du moyeu, et les écrous de
roue sont propres avant de changer ou
de remplacer les roues:
Lors du changement ou du
remplacement de roue, le fait de ne pas
retirer la saleté des surfaces de
montage de la roue et du moyeu, et des
écrous de roue est dangereux. Les
écrous de roue peuvent se desserrer lors
de la conduite et la roue peut se
détacher du moyeu, causant un
accident.
2. Placer la roue de secours.
En cas de problèmes
Pneu à plat
7-11
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

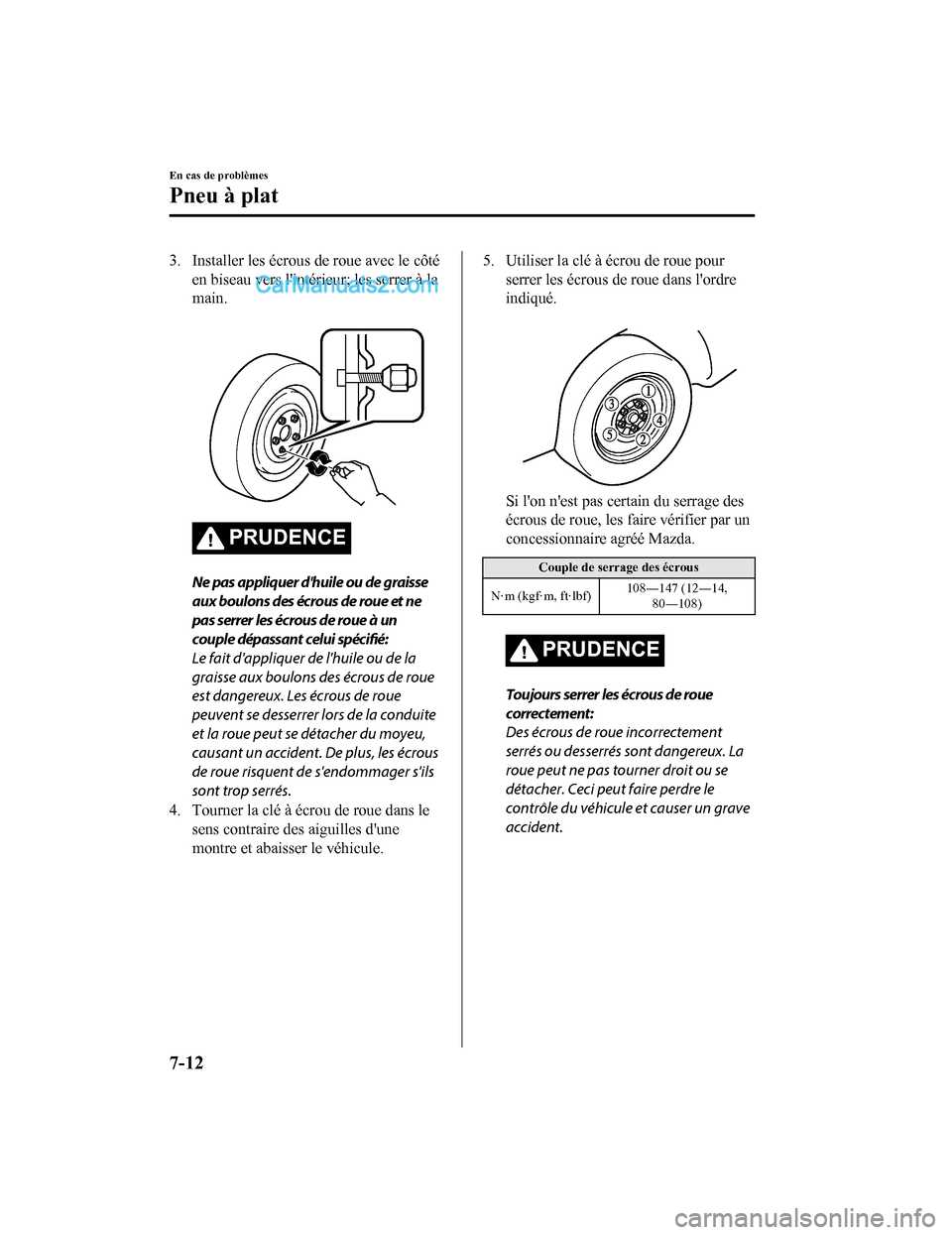

3. Installer les écrous de roue avec le côtéen biseau vers l'intérieur; les serrer à la
main.

PRUDENCE
Ne pas appliquer d'huile ou de graisse
aux boulons des écrous de roue et ne
pas serrer les écrous de roue à un
couple dépassant celui spécifié:
Le fait d'appliquer de l'huile ou de la
graisse aux boulons des écrous de roue
est dangereux. Les écrous de roue
peuvent se desserrer lors de la conduite
et la roue peut se détacher du moyeu,
causant un accident. De plus, les écrous
de roue risquent de s'endommager s'ils
sont trop serrés.
4. Tourner la clé à écrou de roue dans le sens contraire des aiguilles d'une
montre et abaisser le véhicule.
5. Utiliser la clé à écrou de roue pour
serrer les écrous de roue dans l'ordre
indiqué.

Si l'on n'est pas certain du serrage des
écrous de roue, les faire vérifier par un
concessionnaire agréé Mazda.
Couple de serrage des écrous
N·m (kgf·m, ft·lbf) 108
―147 (12 ―14,
80― 108)
PRUDENCE
Toujours serrer les écrous de roue
correctement:
Des écrous de roue incorrectement
serrés ou desserrés sont dangereux. La
roue peut ne pas tourner droit ou se
détacher. Ceci peut faire perdre le
contrôle du véhicule et causer un grave
accident.
En cas de problèmes
Pneu à plat
7-12
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

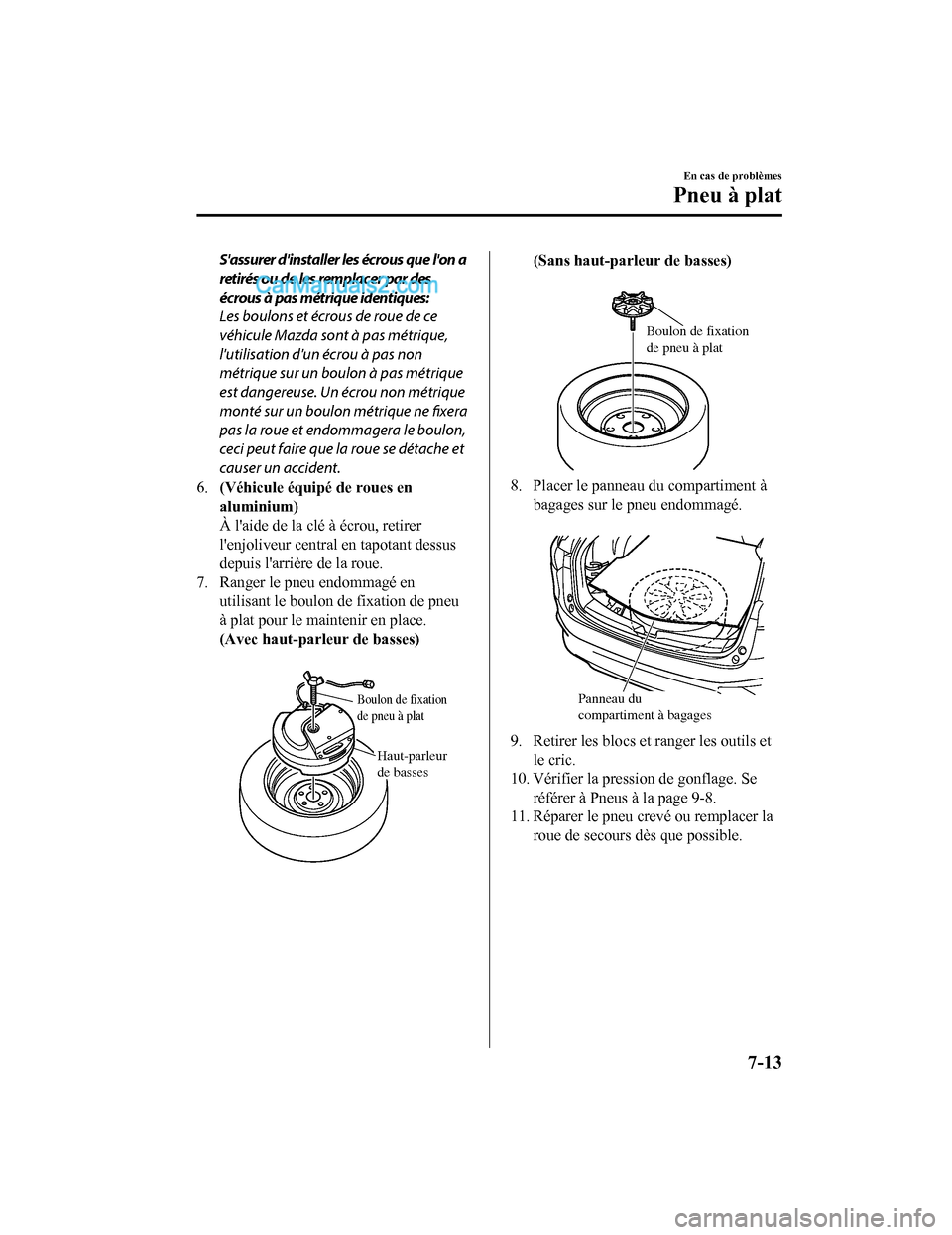

S'assurer d'installer les écrous que l'on a
retirés ou de les remplacer par des
écrous à pas métrique identiques:
Les boulons et écrous de roue de ce
véhicule Mazda sont à pas métrique,
l'utilisation d'un écrou à pas non
métrique sur un boulon à pas métrique
est dangereuse. Un écrou non métrique
monté sur un boulon métrique ne fixera
pas la roue et endommagera le boulon,
ceci peut faire que la roue se détache et
causer un accident.
6. (Véhicule équipé de roues en
aluminium)
À l'aide de la clé à écrou, retirer
l'enjoliveur central en tapotant dessus
depuis l'arrière de la roue.
7. Ranger le pneu endommagé en utilisant le boulon de fixation de pneu
à plat pour le maintenir en place.
(Avec haut-parleur de basses)

Boulon de fixation
de pneu à plat
Haut-parleur
de basses
(Sans haut-parleur de basses)

Boulon de fixation
de pneu à plat
8. Placer le panneau du compartiment à
bagages sur le pneu endommagé.

Panneau du
compartiment à bagages
9. Retirer les blocs et ranger les outils etle cric.
10. Vérifier la pression de gonflage. Se
référer à Pneus à la page 9-8.
11. Réparer le pneu crevé ou remplacer la
roue de secours dès que possible.
En cas de problèmes
Pneu à plat
7-13
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

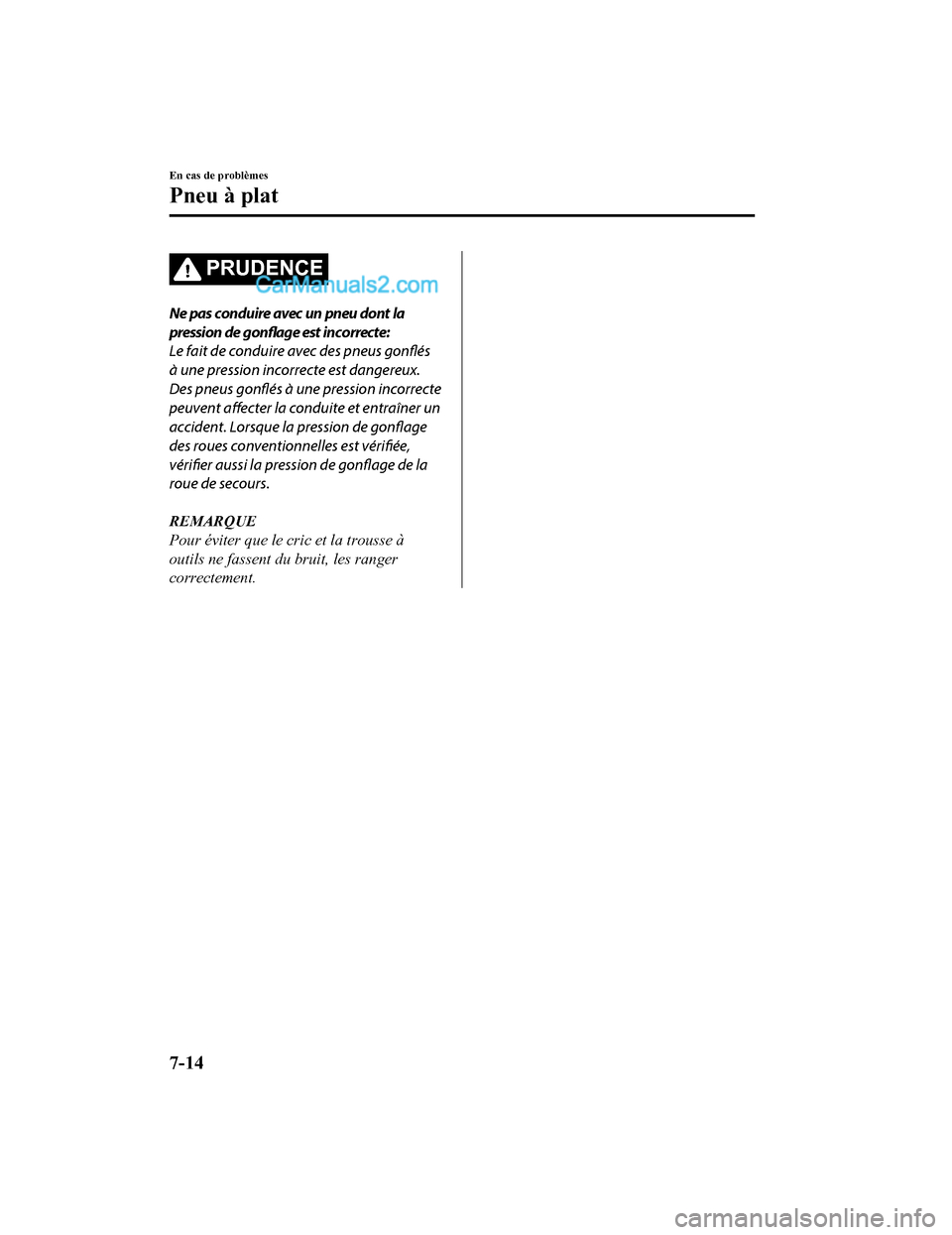

PRUDENCE
Ne pas conduire avec un pneu dont la
pression de gonflage est incorrecte:
Le fait de conduire avec des pneus gonflés
à une pression incorrecte est dangereux.
Des pneus gonflés à une pression incorrecte
peuvent affecter la conduite et entraîner un
accident. Lorsque la pression de gonflage
des roues conventionnelles est vérifiée,
vérifier aussi la pression de gonflage de la
roue de secours.
REMARQUE
Pour éviter que le cric et la trousse à
outils ne fassent du bruit, les ranger
correctement.
En cas de problèmes
Pneu à plat
7-14
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
