MAZDA MODEL CX-5 2017 Manuel du propriétaire (in French)
Manufacturer: MAZDA, Model Year: 2017, Model line: MODEL CX-5, Model: MAZDA MODEL CX-5 2017Pages: 704, PDF Size: 62.34 MB
Page 581 of 704

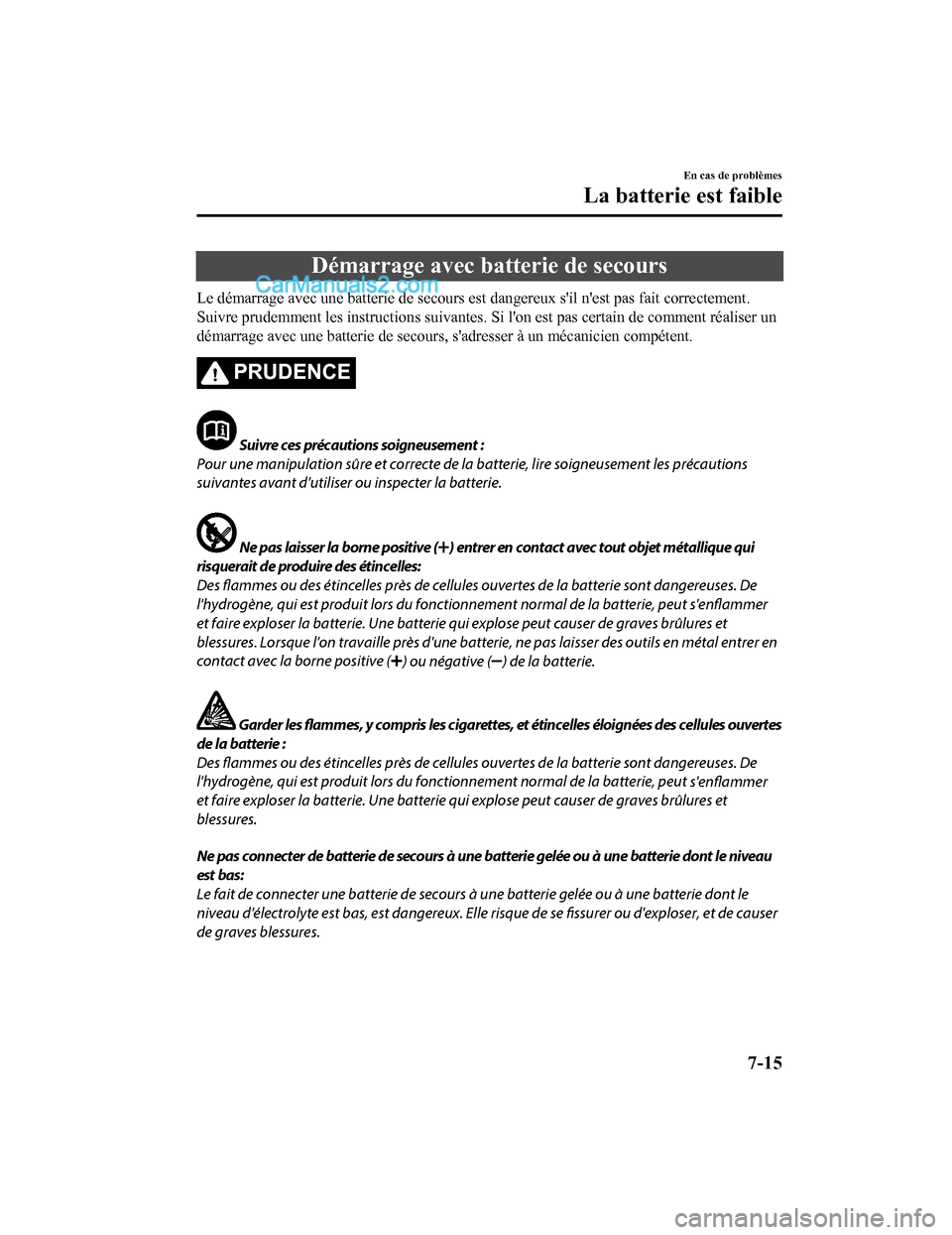

Démarrage avec batterie de secours
Le démarrage avec une batterie de secours est dangereux s'il n'est pas fait correctement.
Suivre prudemment les instructions suivantes. Si l'on est pas certain de comment réaliser un
démarrage avec une batterie de secours, s'adresser à un mécanicien compétent.
PRUDENCE
Suivre ces précautions soigneusement :
Pour une manipulation sûre et correcte de la batterie, lire soigneusement les précautions
suivantes avant d'utiliser ou inspecter la batterie.
Ne pas laisser la borne positive () entrer en contact avec tout objet métallique qui
risquerait de produire des étincelles:
Des flammes ou des étincelles près de cellules ouvertes de la batterie sont dangereuses. De
l'hydrogène, qui est produit lors du fonctionne ment normal de la batterie, peut s'enflammer
et faire exploser la batterie. Une batterie qui explose peut causer de graves brûlures et
blessures. Lorsque l'on travaille près d'une batte rie, ne pas laisser des outils en métal entrer en
contact avec la borne positive (
) ou négative () de la batterie.
Garder les flammes, y compris les cigarettes, et étincelles éloignées des cellules ouvertes
de la batterie :
Des flammes ou des étincelles près de cellules ouvertes de la batterie sont dangereuses. De
l'hydrogène, qui est produit lors du fonc tionnement normal de la batterie, peut
s'enflammer
et faire exploser la batterie. Une batterie qui explose peut causer de graves brûlures et
blessures.
Ne pas connecter de batterie de secours à une batterie gelée ou à une batterie dont le niveau
est bas:
Le fait de connecter une batterie de secours à une batterie gelée ou à une batterie dont le
niveau d'électrolyte est bas, est dangereux. Elle ri sque de se fissurer ou d'exploser, et de causer
de graves blessures.
En cas de problèmes
La batterie est faible
7-15
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
Page 582 of 704

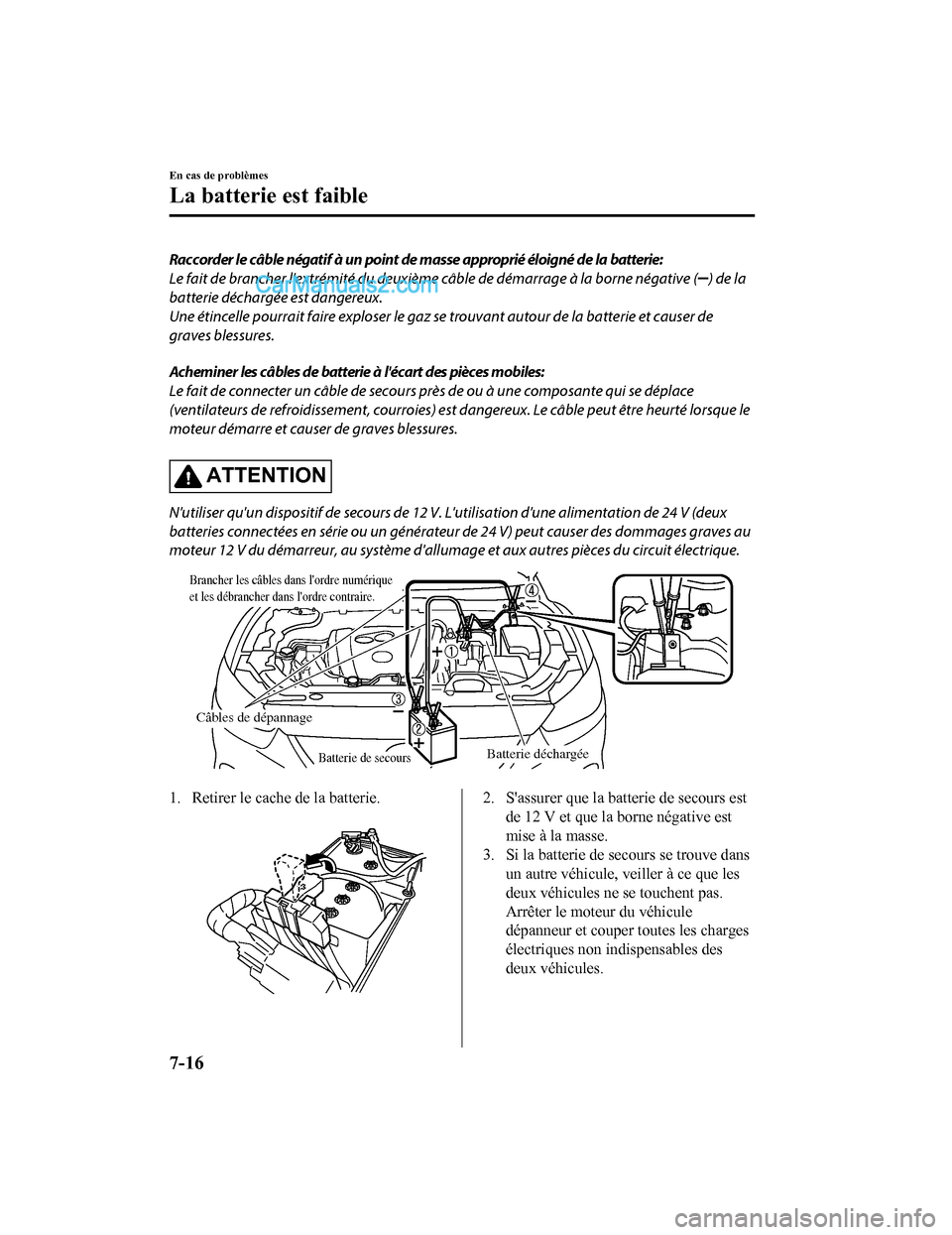

Raccorder le câble négatif à un point de masse approprié éloigné de la batterie:
Le fait de brancher l'extrémité du deuxième câble de démarrage à la borne négative (
) de la
batterie déchargée est dangereux.
Une étincelle pourrait faire exploser le gaz se trouvant autour de la batterie et causer de
graves blessures.
Acheminer les câbles de batterie à l'écart des pièces mobiles:
Le fait de connecter un câble de secours près de ou à une composante qui se déplace
(ventilateurs de refroidissement, courroies) est dangereux. Le câble peut être heurté lorsque le
moteur démarre et causer de graves blessures.
ATTENTION
N'utiliser qu'un dispositif de secours de 12 V. L'utilisation d'une alimentation de 24 V (deux
batteries connectées en série ou un générateur de 24 V) peut causer des dommages graves au
moteur 12 V du démarreur, au système d'allumage et aux autres pièces du circuit électrique.
Batterie de secoursBatterie déchargée
Câbles de dépannage
Brancher les câbles dans l'ordre numérique
et les débrancher dans l'ordre contraire.
1. Retirer le cache de la batterie. 2. S'assurer que la batterie de secours estde 12 V et que la borne négative est
mise à la masse.
3. Si la batterie de secours se trouve dans un autre véhicule, veiller à ce que les
deux véhicules ne se touchent pas.
Arrêter le moteur du véhicule
dépanneur et couper toutes les charges
électriques non indispensables des
deux véhicules.
En cas de problèmes
La batterie est faible
7-16
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
Page 583 of 704

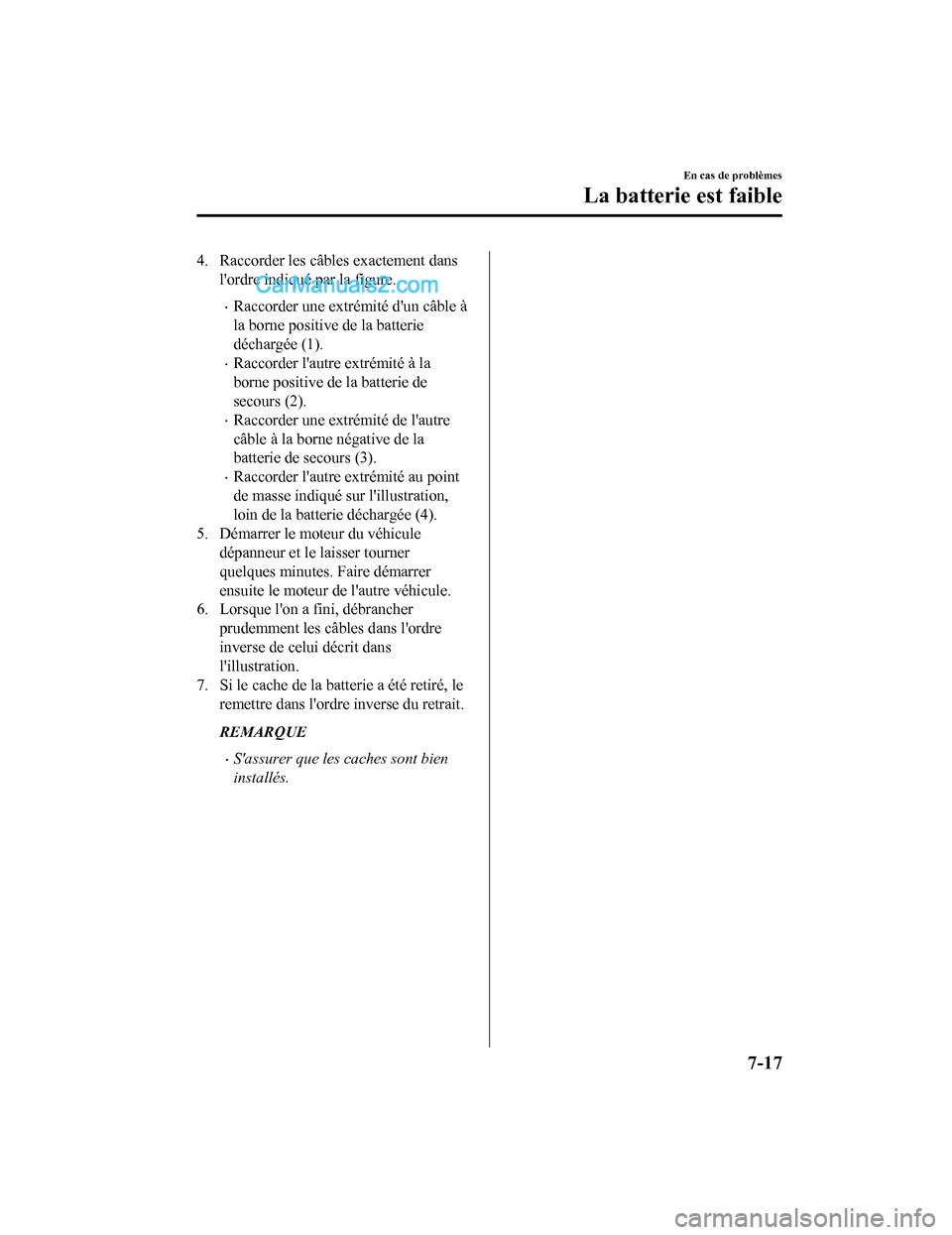

4. Raccorder les câbles exactement dansl'ordre indiqué par la figure.
Raccorder une extrémité d'un câble à
la borne positive de la batterie
déchargée (1).
Raccorder l'autre extrémité à la
borne positive de la batterie de
secours (2).
Raccorder une extrémité de l'autre
câble à la borne négative de la
batterie de secours (3).
Raccorder l'autre extrémité au point
de masse indiqué sur l'illustration,
loin de la batterie déchargée (4).
5. Démarrer le moteur du véhicule dépanneur et le laisser tourner
quelques minutes. Faire démarrer
ensuite le moteur de l'autre véhicule.
6. Lorsque l'on a fini, débrancher
prudemment les câbles dans l'ordre
inverse de celui décrit dans
l'illustration.
7. Si le cache de la batterie a été retiré, le remettre dans l'ordre inverse du retrait.
REMARQUE
S'assurer que les caches sont bien
installés.
En cas de problèmes
La batterie est faible
7-17
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
Page 584 of 704

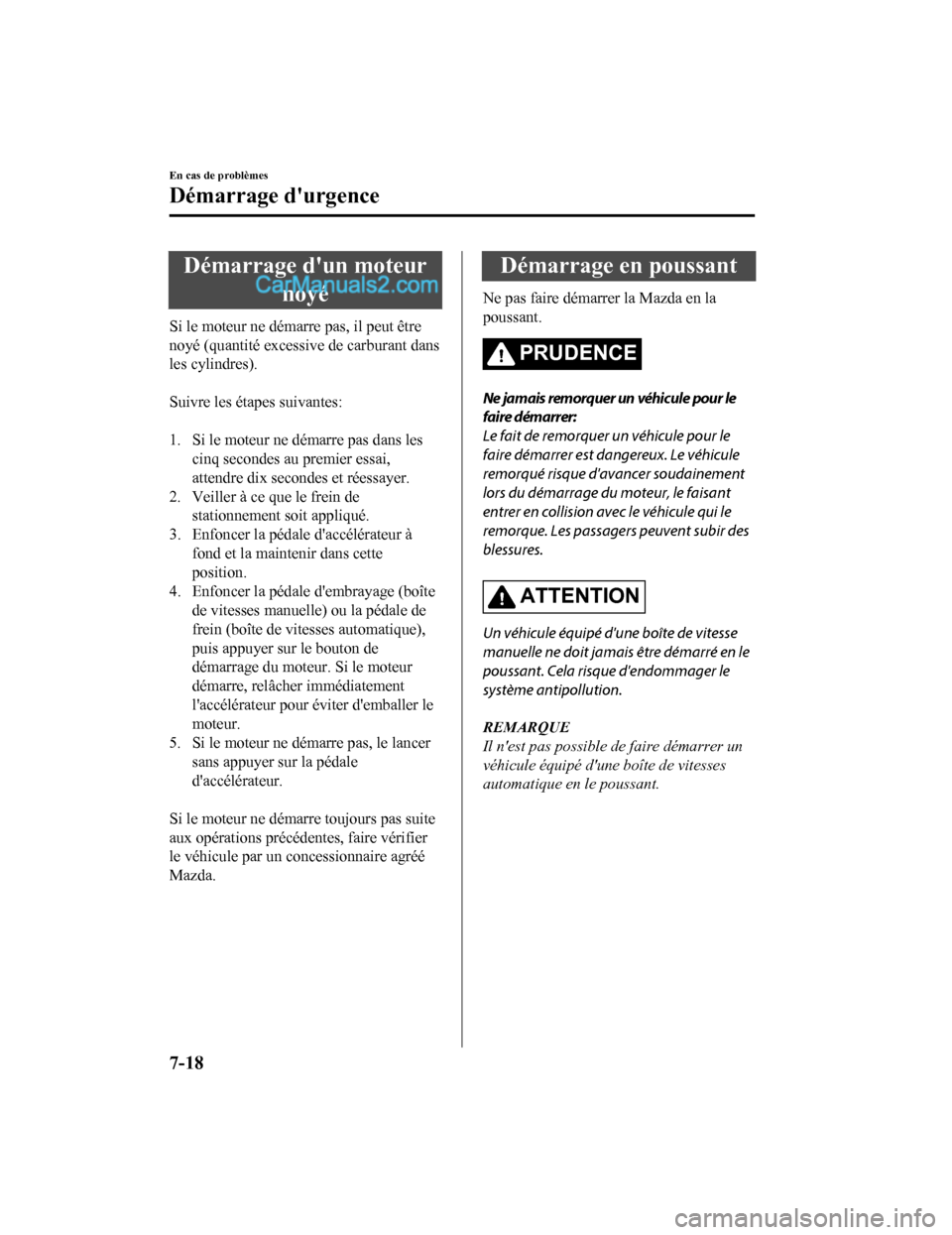

Démarrage d'un moteurnoyé
Si le moteur ne démarre pas, il peut être
noyé (quantité excessive de carburant dans
les cylindres).
Suivre les étapes suivantes:
1. Si le moteur ne démarre pas dans les
cinq secondes au premier essai,
attendre dix secondes et réessayer.
2. Veiller à ce que le frein de stationnement soit appliqué.
3. Enfoncer la pédale d'accélérateur à fond et la maintenir dans cette
position.
4. Enfoncer la pédale d'embrayage (boîte de vitesses manuelle) ou la pédale de
frein (boîte de vitesses automatique),
puis appuyer sur le bouton de
démarrage du moteur. Si le moteur
démarre, relâcher immédiatement
l'accélérateur pour éviter d'emballer le
moteur.
5. Si le moteur ne démarre pas, le lancer sans appuyer sur la pédale
d'accélérateur.
Si le moteur ne démarre toujours pas suite
aux opérations précédentes, faire vérifier
le véhicule par un concessionnaire agréé
Mazda.
Démarrage en poussant
Ne pas faire démarrer la Mazda en la
poussant.
PRUDENCE
Ne jamais remorquer un véhicule pour le
faire démarrer:
Le fait de remorquer un véhicule pour le
faire démarrer est dangereux. Le véhicule
remorqué risque d'avancer soudainement
lors du démarrage du moteur, le faisant
entrer en collision avec le véhicule qui le
remorque. Les passagers peuvent subir des
blessures.
ATTENTION
Un véhicule équipé d'une boîte de vitesse
manuelle ne doit jamais être démarré en le
poussant. Cela risque d'endommager le
système antipollution.
REMARQUE
Il n'est pas possible de faire démarrer un
véhicule équipé d'une boîte de vitesses
automatique en le poussant.
En cas de problèmes
Démarrage d'urgence
7-18
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
Page 585 of 704

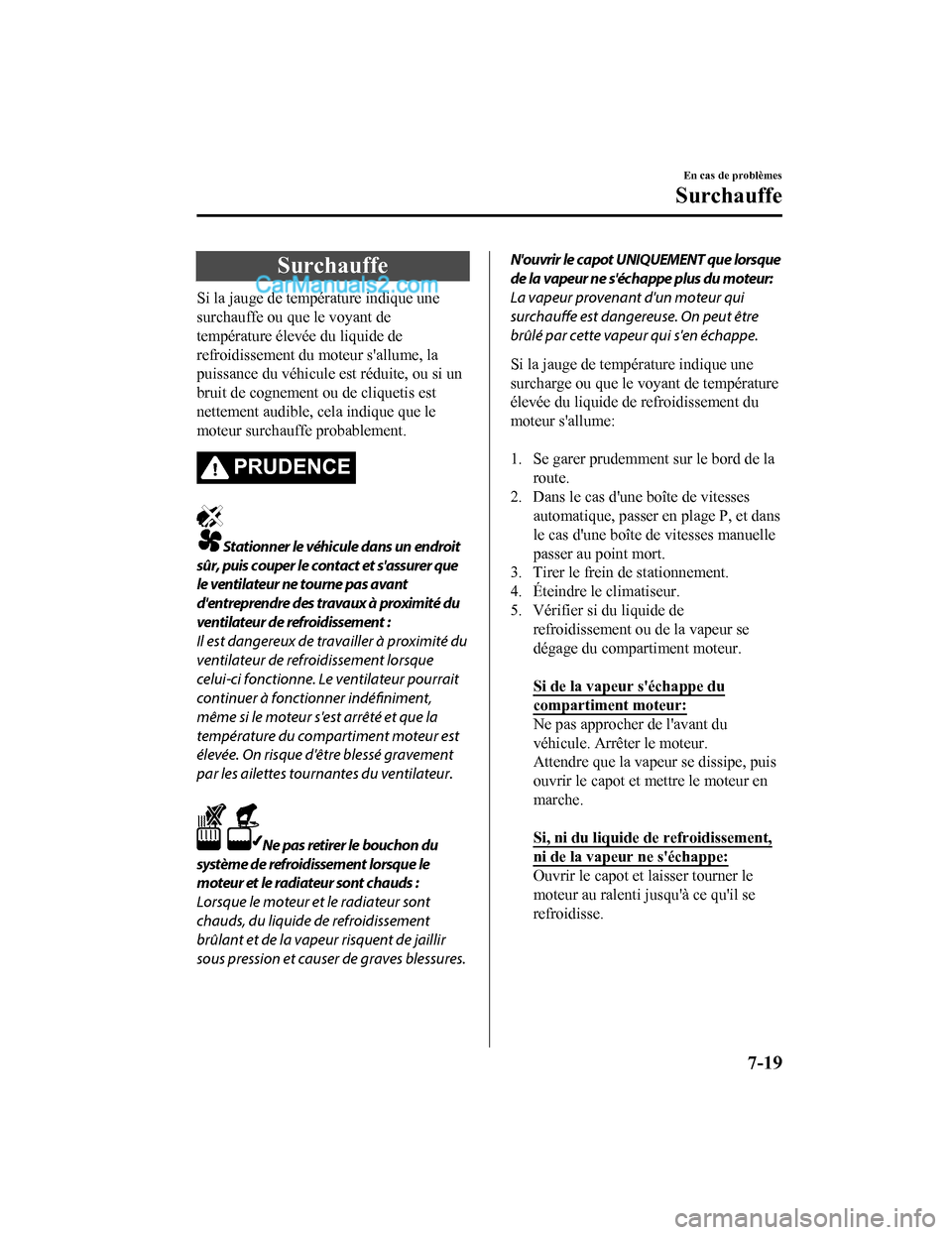

Surchauffe
Si la jauge de température indique une
surchauffe ou que le voyant de
température élevée du liquide de
refroidissement du moteur s'allume, la
puissance du véhicule est réduite, ou si un
bruit de cognement ou de cliquetis est
nettement audible, cela indique que le
moteur surchauffe probablement.
PRUDENCE
Stationner le véhicule dans un endroit
sûr, puis couper le contact et s'assurer que
le ventilateur ne tourne pas avant
d'entreprendre des travaux à proximité du
ventilateur de refroidissement :
Il est dangereux de travailler à proximité du
ventilateur de refroidissement lorsque
celui-ci fonctionne. Le ventilateur pourrait
continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que la
température du compartiment moteur est
élevée. On risque d'être blessé gravement
par les ailettes tournantes du ventilateur.
Ne pas retirer le bouchon du
système de refroidissement lorsque le
moteur et le radiateur sont chauds :
Lorsque le moteur et le radiateur sont
chauds, du liquide de refroidissement
brûlant et de la vapeur risquent de jaillir
sous pression et causer de graves blessures.
N'ouvrir le capot UNIQUEMENT que lorsque
de la vapeur ne s'échappe plus du moteur:
La vapeur provenant d'un moteur qui
surchauffe est dangereuse. On peut être
brûlé par cette vapeur qui s'en échappe.
Si la jauge de température indique une
surcharge ou que le voyant de température
élevée du liquide de refroidissement du
moteur s'allume:
1. Se garer prudemment sur le bord de la
route.
2. Dans le cas d'une boîte de vitesses
automatique, passer en plage P, et dans
le cas d'une boîte de vitesses manuelle
passer au point mort.
3. Tirer le frein de stationnement.
4. Éteindre le climatiseur.
5. Vérifier si du liquide de refroidissement ou de la vapeur se
dégage du compartiment moteur.
Si de la vapeur s'échappe du
compartiment moteur:
Ne pas approcher de l'avant du
véhicule. Arrêter le moteur.
Attendre que la vapeur se dissipe, puis
ouvrir le capot et mettre le moteur en
marche.
Si, ni du liquide de refroidissement,
ni de la vapeur ne s'échappe:
Ouvrir le capot et laisser tourner le
moteur au ralenti jusqu'à ce qu'il se
refroidisse.
En cas de problèmes
Surchauffe
7-19
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
Page 586 of 704

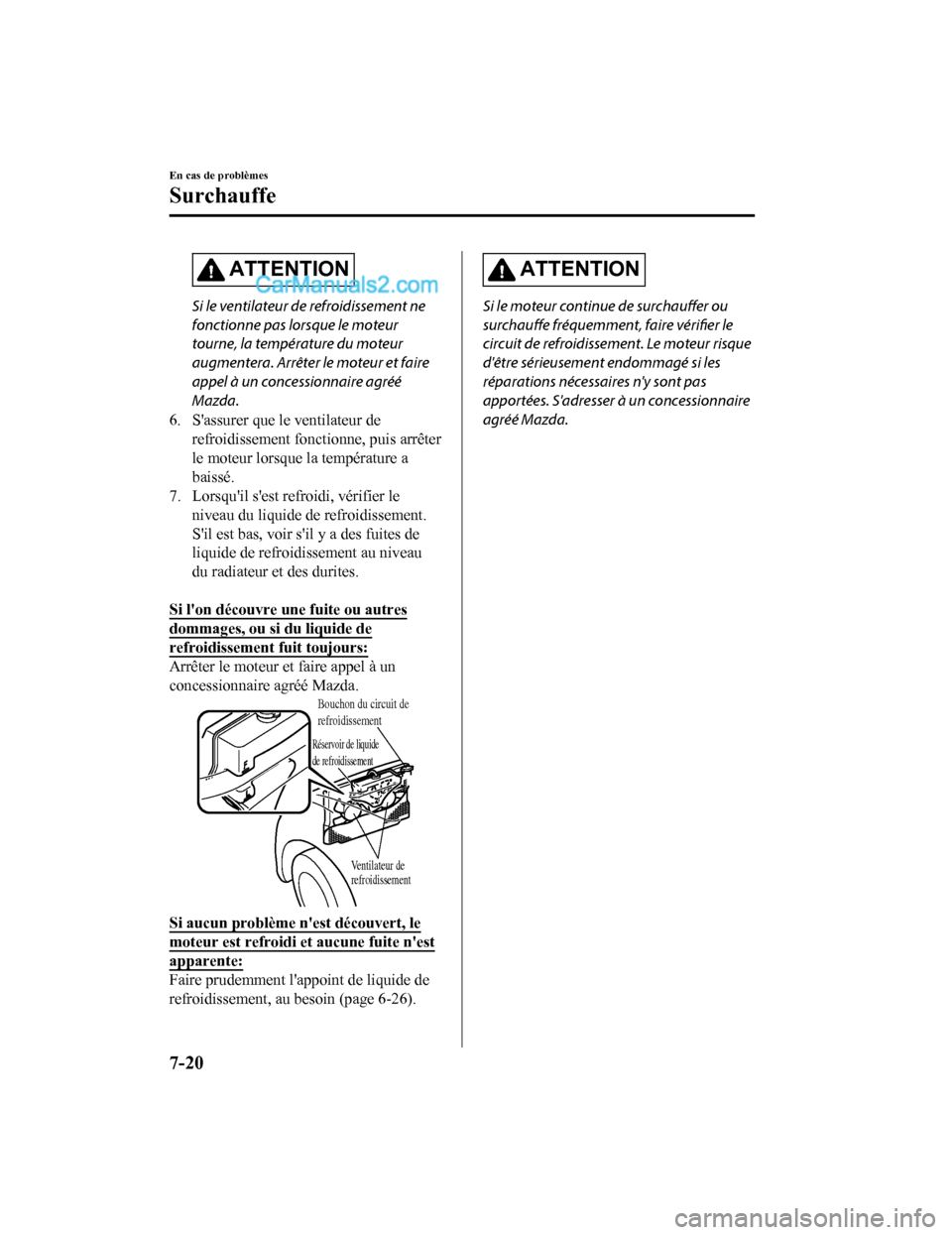

ATTENTION
Si le ventilateur de refroidissement ne
fonctionne pas lorsque le moteur
tourne, la température du moteur
augmentera. Arrêter le moteur et faire
appel à un concessionnaire agréé
Mazda.
6. S'assurer que le ventilateur de refroidissement fonctionne, puis arrêter
le moteur lorsque la température a
baissé.
7. Lorsqu'il s'est refroidi, vérifier le
niveau du liquide de refroidissement.
S'il est bas, voir s'il y a des fuites de
liquide de refroidissement au niveau
du radiateur et des durites.
Si l'on découvre une fuite ou autres
dommages, ou si du liquide de
refroidissement fuit toujours:
Arrêter le moteur et faire appel à un
concessionnaire agréé Mazda.
Bouchon du circuit de
refroidissement
Réservoir de liquide
de refroidissement
Ventilateur de
refroidissement
Si aucun problème n'est découvert, le
moteur est refroidi et aucune fuite n'est
apparente:
Faire prudemment l'appoint de liquide de
refroidissement, au besoin (page 6-26).
ATTENTION
Si le moteur continue de surchauffer ou
surchauffe fréquemment, faire vérifier le
circuit de refroidissement. Le moteur risque
d'être sérieusement endommagé si les
réparations nécessaires n'y sont pas
apportées. S'adresser à un concessionnaire
agréé Mazda.
En cas de problèmes
Surchauffe
7-20
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
Page 587 of 704

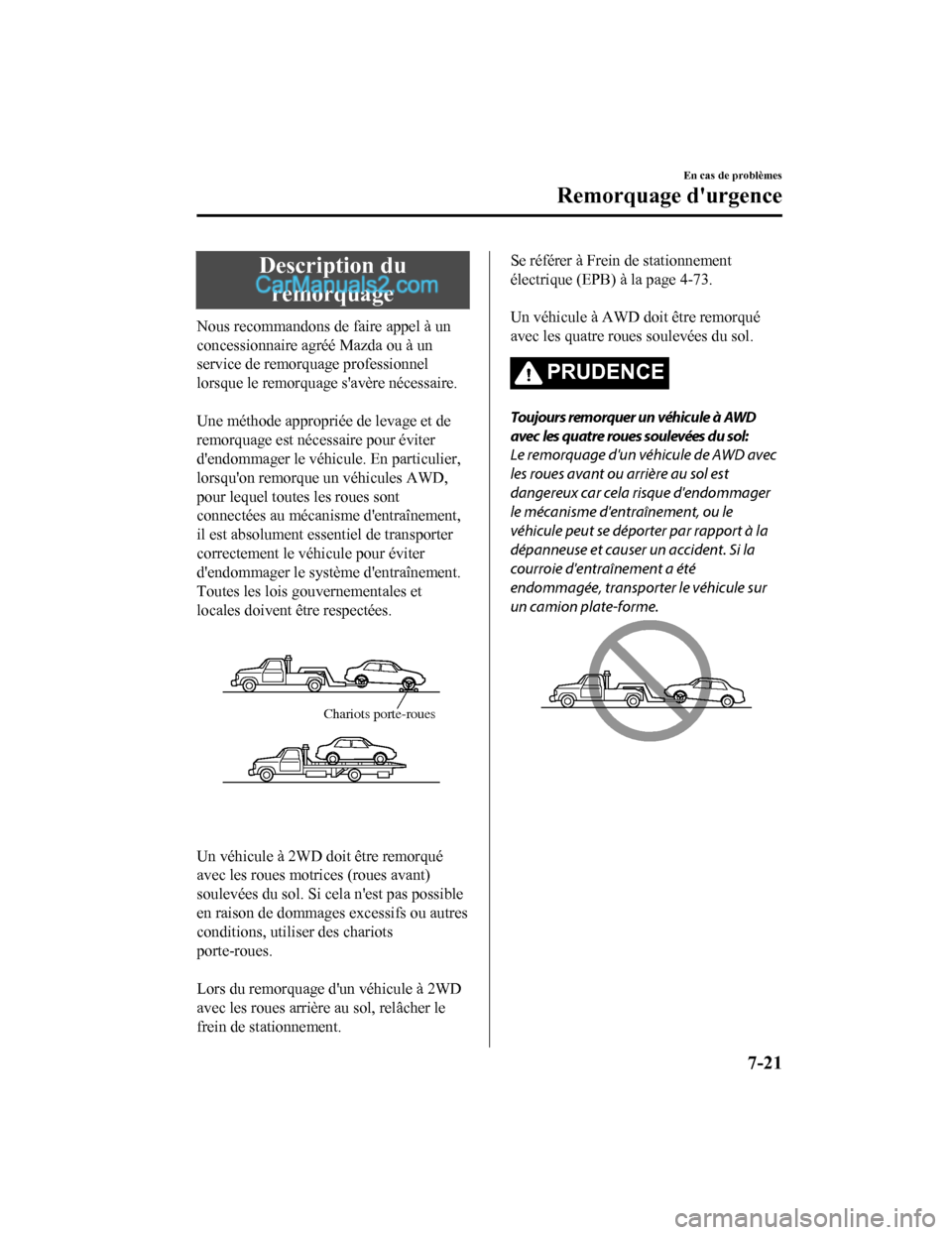

Description duremorquage
Nous recommandons de faire appel à un
concessionnaire agréé Mazda ou à un
service de remorquage professionnel
lorsque le remorquage s'avère nécessaire.
Une méthode appropriée de levage et de
remorquage est nécessaire pour éviter
d'endommager le véhicule. En particulier,
lorsqu'on remorque un véhicules AWD,
pour lequel toutes les roues sont
connectées au mécanisme d'entraînement,
il est absolument esse ntiel de transporter
correctement le véhicule pour éviter
d'endommager le système d'entraînement.
Toutes les lois gouvernementales et
locales doivent être respectées.
Chariots porte-roues
Un véhicule à 2WD doit être remorqué
avec les roues motrices (roues avant)
soulevées du sol. Si cela n'est pas possible
en raison de dommages excessifs ou autres
conditions, utiliser des chariots
porte-roues.
Lors du remorquage d'un véhicule à 2WD
avec les roues arrière au sol, relâcher le
frein de stationnement.
Se référer à Frein de stationnement
électrique (EPB) à la page 4-73.
Un véhicule à AWD doit être remorqué
avec les quatre roues soulevées du sol.
PRUDENCE
Toujours remorquer un véhicule à AWD
avec les quatre roues soulevées du sol:
Le remorquage d'un véhicule de AWD avec
les roues avant ou arrière au sol est
dangereux car cela risque d'endommager
le mécanisme d'entraînement, ou le
véhicule peut se déporter par rapport à la
dépanneuse et causer un accident. Si la
courroie d'entraînement a été
endommagée, transporter le véhicule sur
un camion plate-forme.
En cas de problèmes
Remorquage d'urgence
7-21
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
Page 588 of 704

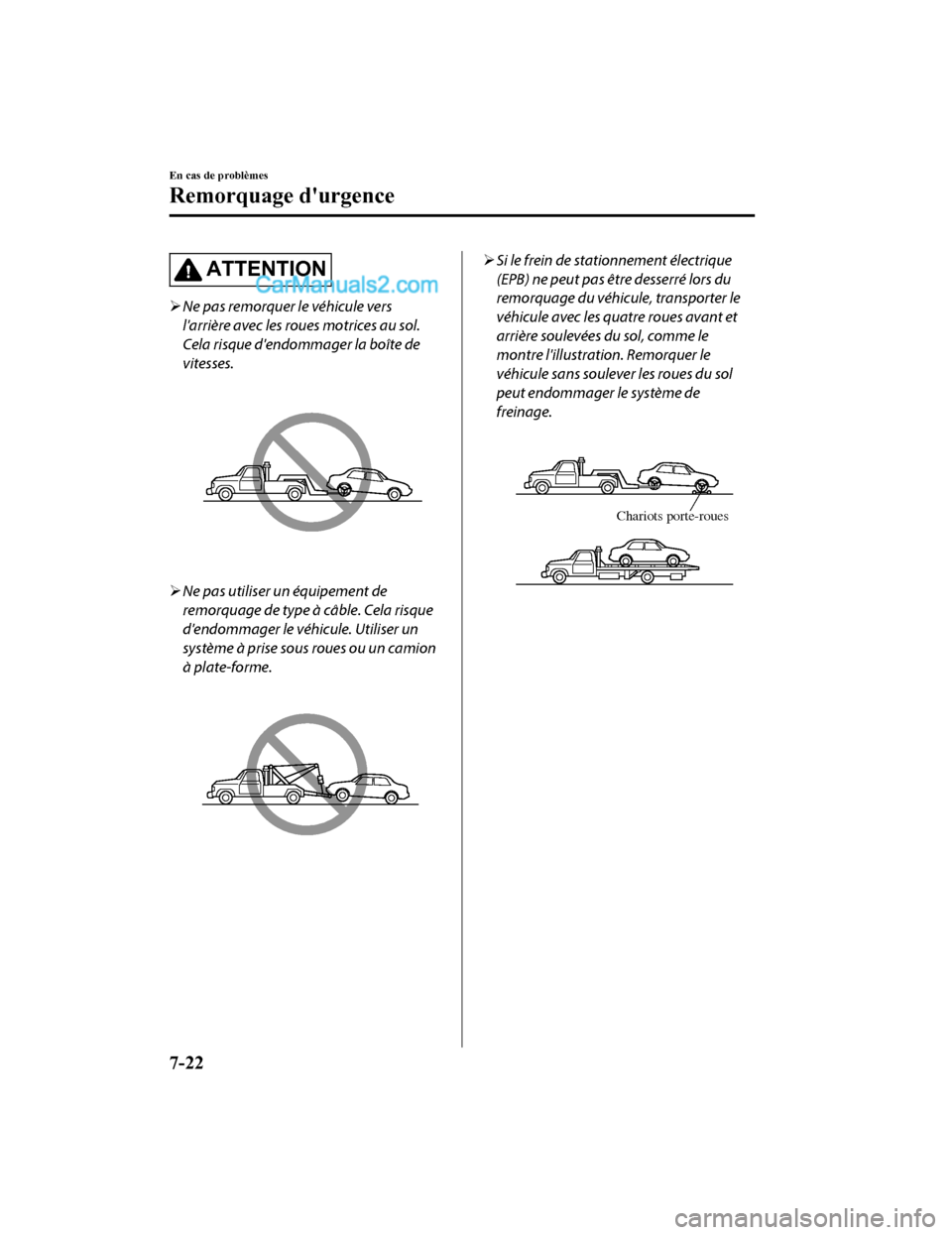

ATTENTION
Ne pas remorquer le véhicule vers
l'arrière avec les roues motrices au sol.
Cela risque d'endommager la boîte de
vitesses.
Ne pas utiliser un équipement de
remorquage de type à câble. Cela risque
d'endommager le véhicule. Utiliser un
système à prise sous roues ou un camion
à plate-forme.
Si le frein de stationnement électrique
(EPB) ne peut pas être desserré lors du
remorquage du véhicu le, transporter le
véhicule avec les quatre roues avant et
arrière soulevées du sol, comme le
montre l'illustration. Remorquer le
véhicule sans soulever les roues du sol
peut endommager le système de
freinage.
Chariots porte-roues
En cas de problèmes
Remorquage d'urgence
7-22
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
Page 589 of 704

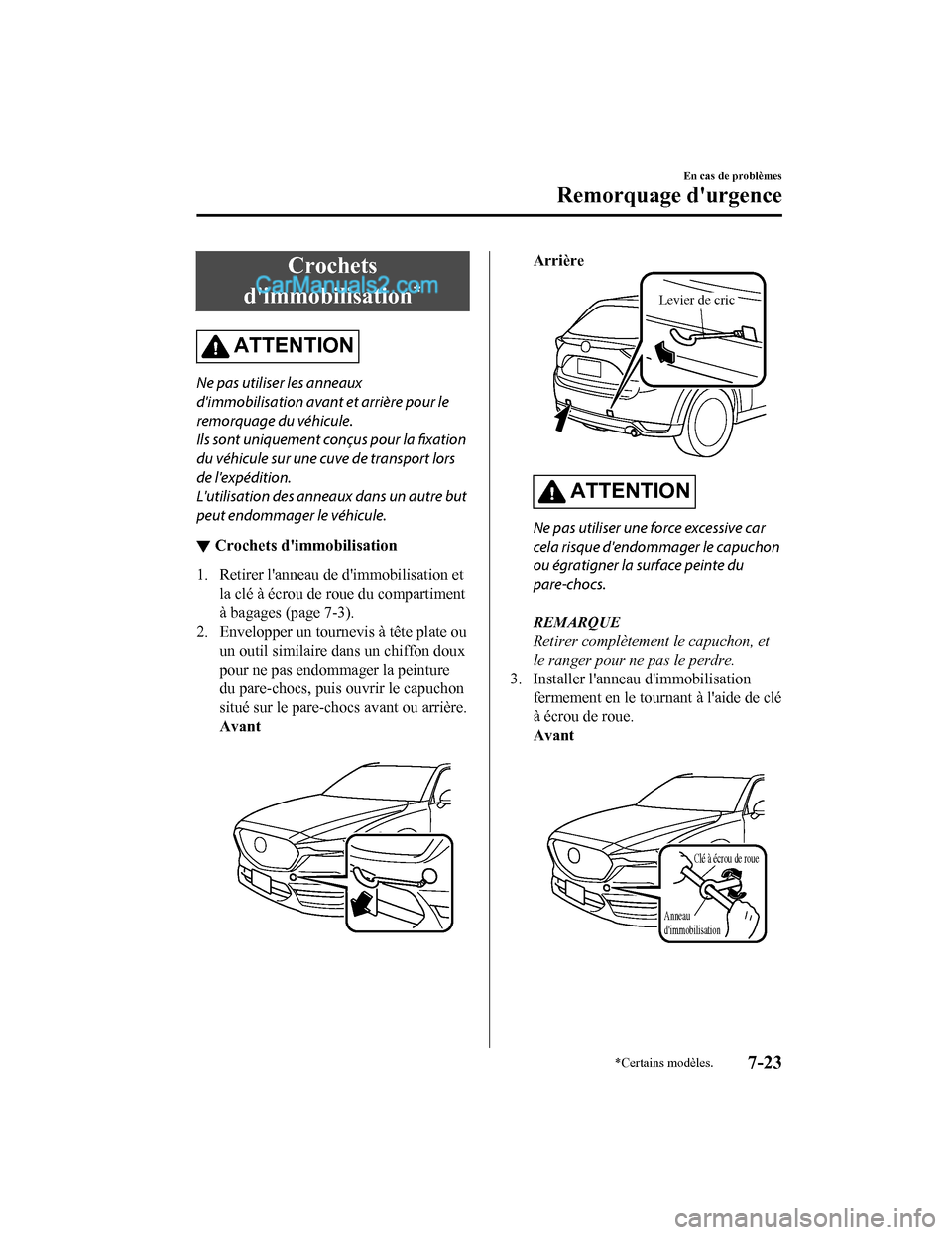

Crochets
d'immobilisation
*
ATTENTION
Ne pas utiliser les anneaux
d'immobilisation avant et arrière pour le
remorquage du véhicule.
Ils sont uniquement conçus pour la fixation
du véhicule sur une cuve de transport lors
de l'expédition.
L'utilisation des anneaux dans un autre but
peut endommager le véhicule.
▼ Crochets d'immobilisation
1. Retirer l'anneau de d'immobilisation et
la clé à écrou de roue du compartiment
à bagages (page 7-3).
2. Envelopper un tournevis à tête plate ou un outil similaire dans un chiffon doux
pour ne pas endommager la peinture
du pare-chocs, puis ouvrir le capuchon
situé sur le pare-chocs avant ou arrière.
Avant
Arrière
Levier de cric
ATTENTION
Ne pas utiliser une force excessive car
cela risque d'endommager le capuchon
ou égratigner la surface peinte du
pare-chocs.
REMARQUE
Retirer complètement le capuchon, et
le ranger pour ne pas le perdre.
3. Installer l'anneau d'immobilisation fermement en le tournant à l'aide de clé
à écrou de roue.
Avant
Clé à écrou de roue
Anneau
d'immobilisation
En cas de problèmes
Remorquage d'urgence
*Certains modèles.7-23
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
Page 590 of 704

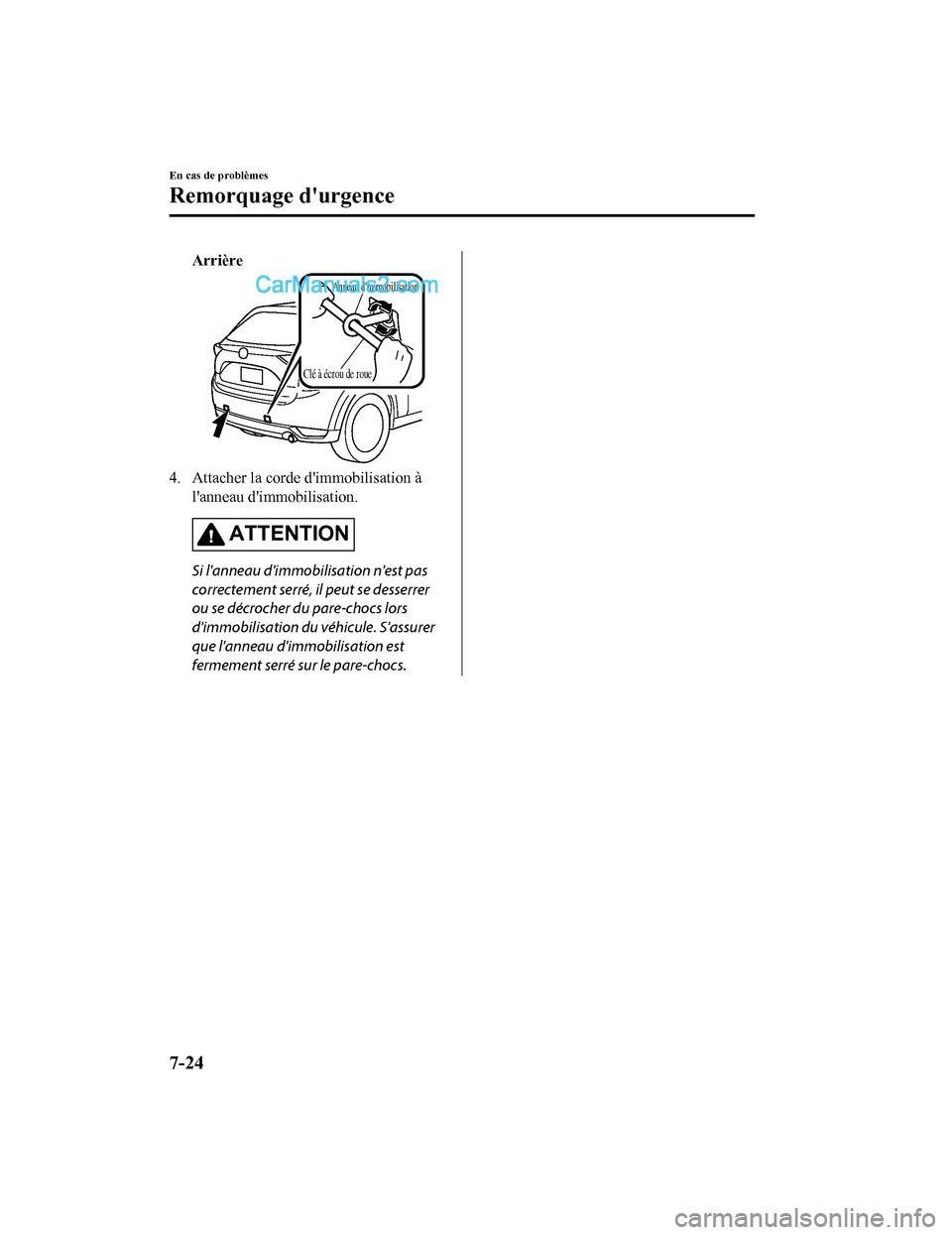

Arrière
Anneau d'immobilisation
Clé à écrou de roue
4. Attacher la corde d'immobilisation àl'anneau d'immobilisation.
ATTENTION
Si l'anneau d'immobilisation n'est pas
correctement serré, il peut se desserrer
ou se décrocher du pare-chocs lors
d'immobilisation du véhicule. S'assurer
que l'anneau d'immobilisation est
fermement serré sur le pare-chocs.
En cas de problèmes
Remorquage d'urgence
7-24
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
