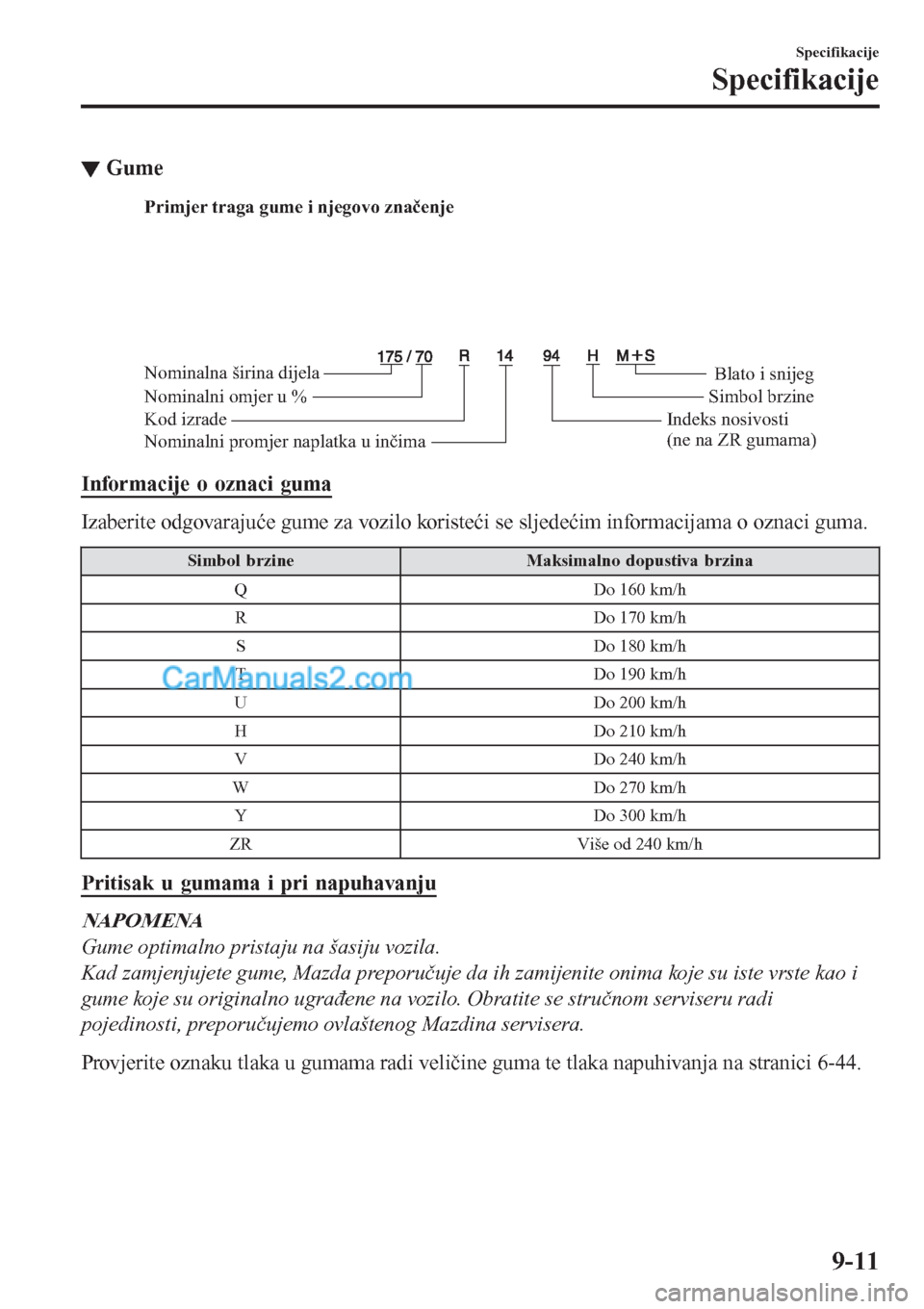

▼Gume
Primjer traga gume i njegovo značenje
Nominalna širina dijela
Nominalni omjer u %
Kod izradeBlato i snijeg
Simbol brzine
Indeks nosivosti
(ne na ZR gumama)
Nominalni promjer naplatka u inčima
Informacije o oznaci guma
Izaberite odgovarajuće gume za vozilo koristeći se sljedećim informacijama o oznaci guma.
Simbol brzine Maksimalno dopustiva brzina
Q Do 160 km/h
R Do 170 km/h
S Do 180 km/h
T Do 190 km/h
U Do 200 km/h
H Do 210 km/h
V Do 240 km/h
W Do 270 km/h
Y Do 300 km/h
ZR Više od 240 km/h
Pritisak u gumama i pri napuhavanju
NAPOMENA
Gume optimalno pristaju na šasiju vozila.
Kad zamjenjujete gume, Mazda preporučuje da ih zamijenite onima koje su iste vrste kao i
gume koje su originalno ugrađene na vozilo. Obratite se stručnom serviseru radi
pojedinosti, preporučujemo ovlaštenog Mazdina servisera.
Provjerite oznaku tlaka u gumama radi veličine guma te tlaka napuhivanja na stranici 6-44.
Specifikacije
Specifikacije
9-11

Standardna guma
(osim Malezije, Tajlanda, Indonezije)
Veličina gumeTlak pri napuhavanju
Do tri osobeŠPuno opterećenje
225/65R17 102 VSprijeda 230 kPa (2,3 bara) 260 kPa (2,6 bara)
Straga 230 kPa (2,3 bara) 280 kPa (2,8 bara)
225/55R19 99VSprijeda 250 kPa (2,5 bara) 260 kPa (2,6 bara)
Straga 250 kPa (2,5 bara) 290 kPa (2,9 bara)
(Malezija, Tajland, Indonezija)
Veličina gumeTlak pri napuhavanju
Do tri osobeŠPuno opterećenje
225/65R17 102H
*1Sprijeda 240 kPa (2,4 bara) 260 kPa (2,6 bara)
Straga 240 kPa (2,4 bara) 280 kPa (2,8 bara)
225/55R19 99VSprijeda 250 kPa (2,5 bara) 260 kPa (2,6 bara)
Straga 250 kPa (2,5 bara) 290 kPa (2,9 bara)
Težina jedne osobe: Otprilike 75 kg*1 SKYACTIV-G 2.0
Privremena pričuvna guma*
Veličina gume Tlak pri napuhavanju
185/80R17 99M 320 kPa (3,2 bara)
Zimska guma
Veličina gumeTlak pri napuhavanju
Do tri osobeŠPuno opterećenje
225/65R17
*1 MSSprijeda 230 kPa (2,3 bara) 260 kPa (2,6 bara)
Straga 250 kPa (2,5 bara) 300 kPa (3,0 bara)
225/55R19
*2 MSSprijeda 250 kPa (2,5 bara) 260 kPa (2,6 bara)
Straga 270 kPa (2,7 bara) 310 kPa (3,1 bara)
Težina jedne osobe: Otprilike 75 kg*1 Indeks nosivosti i simbol brzine: 102Q/102S/102H/102V*2 Indeks nosivosti i simbol brzine: 99Q/99S/99H/99V
Specifikacije
Specifikacije
9-12*Neki modeli.

Moment pritezanja matice kotača
Pri postavljanju gume, maticu kotača pritegnite sljedećim momentom.
108 – 147 Nm (12 – 14 kgf/m)
▼Osigurači
Pogledajte odjeljak Osigurači na stranici 6-56.
▼Ko č n i c e
Ako trebate informacije koje se odnose na specifikaciju ograničenja trošenja diska kočnice i
metode mjerenja, kontaktirajte stručnog servisera; preporučujemo ovlaštenog Mazdina
servisera. Informacije su dostupne besplatno.
Specifikacije
Specifikacije
9-13

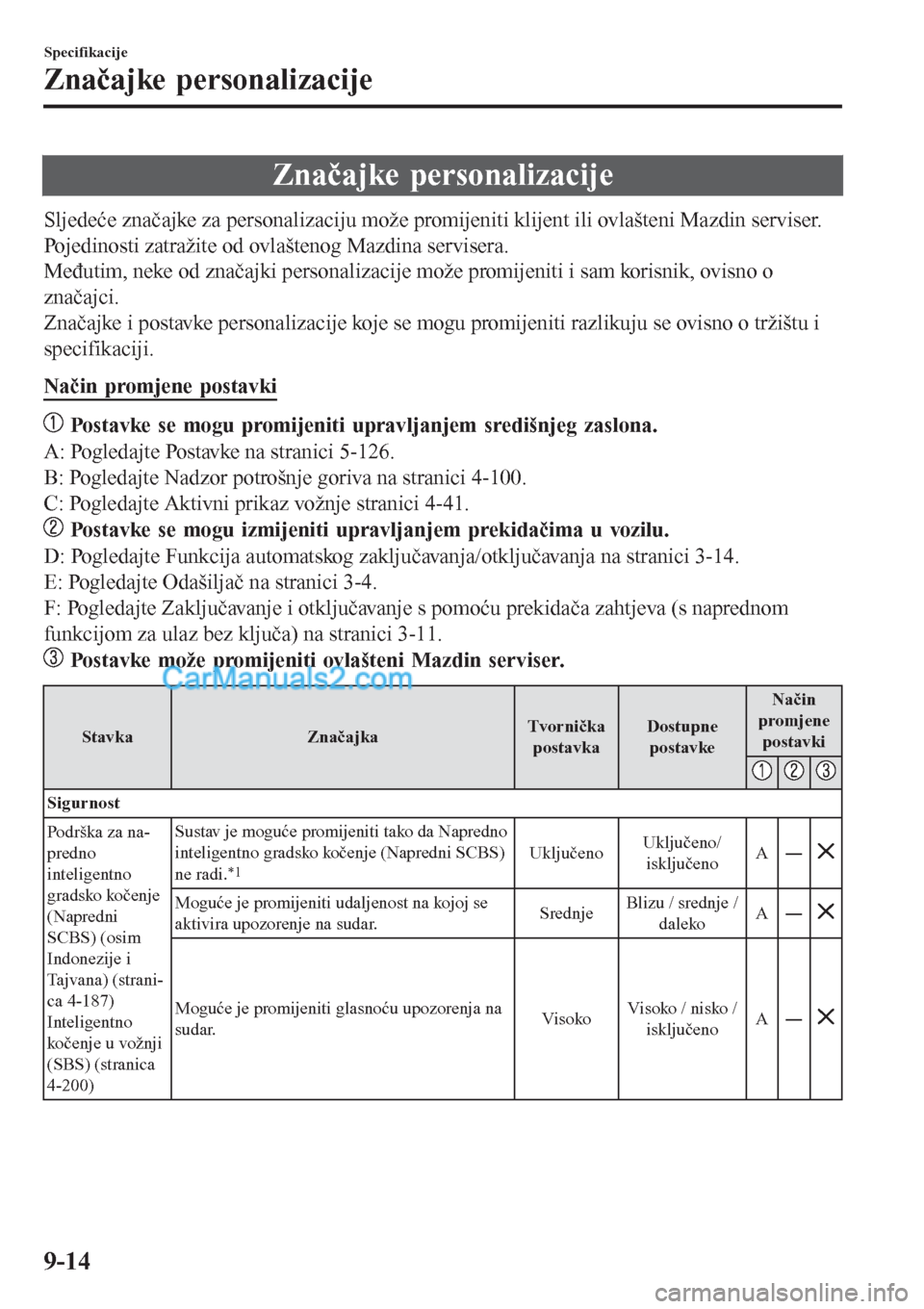

Značajke personalizacije
Sljedeće značajke za personalizaciju može promijeniti klijent ili ovlašteni Mazdin serviser.
Pojedinosti zatražite od ovlaštenog Mazdina servisera.
Međutim, neke od značajki personalizacije može promijeniti i sam korisnik, ovisno o
značajci.
Značajke i postavke personalizacije koje se mogu promijeniti razlikuju se ovisno o tržištu i
specifikaciji.
Način promjene postavki
Postavke se mogu promijeniti upravljanjem središnjeg zaslona.
A: Pogledajte Postavke na stranici 5-126.
B: Pogledajte Nadzor potrošnje goriva na stranici 4-100.
C: Pogledajte Aktivni prikaz vožnje stranici 4-41.
Postavke se mogu izmijeniti upravljanjem prekidačima u vozilu.
D: Pogledajte Funkcija automatskog zaključavanja/otključavanja na stranici 3-14.
E: Pogledajte Odašiljač na stranici 3-4.
F: Pogledajte Zaključavanje i otključavanje s pomoću prekidača zahtjeva (s naprednom
funkcijom za ulaz bez ključa) na stranici 3-11.
Postavke može promijeniti ovlašteni Mazdin serviser.
Stavka ZnačajkaTvornička
postavkaDostupne
postavkeNačin
promjene
postavki
Sigurnost
Podrška za na-
predno
inteligentno
gradsko kočenje
(Napredni
SCBS) (osim
Indonezije i
Tajvana) (strani-
ca 4-187)
Inteligentno
kočenje u vožnji
(SBS) (stranica
4-200)Sustav je moguće promijeniti tako da Napredno
inteligentno gradsko kočenje (Napredni SCBS)
ne radi.
*1UključenoUključeno/
isključenoAŠ
Moguće je promijeniti udaljenost na kojoj se
aktivira upozorenje na sudar.SrednjeBlizu / srednje /
dalekoAŠ
Moguće je promijeniti glasnoću upozorenja na
sudar.VisokoVisoko / nisko /
isključenoAŠ
Specifikacije
Značajke personalizacije
9-14

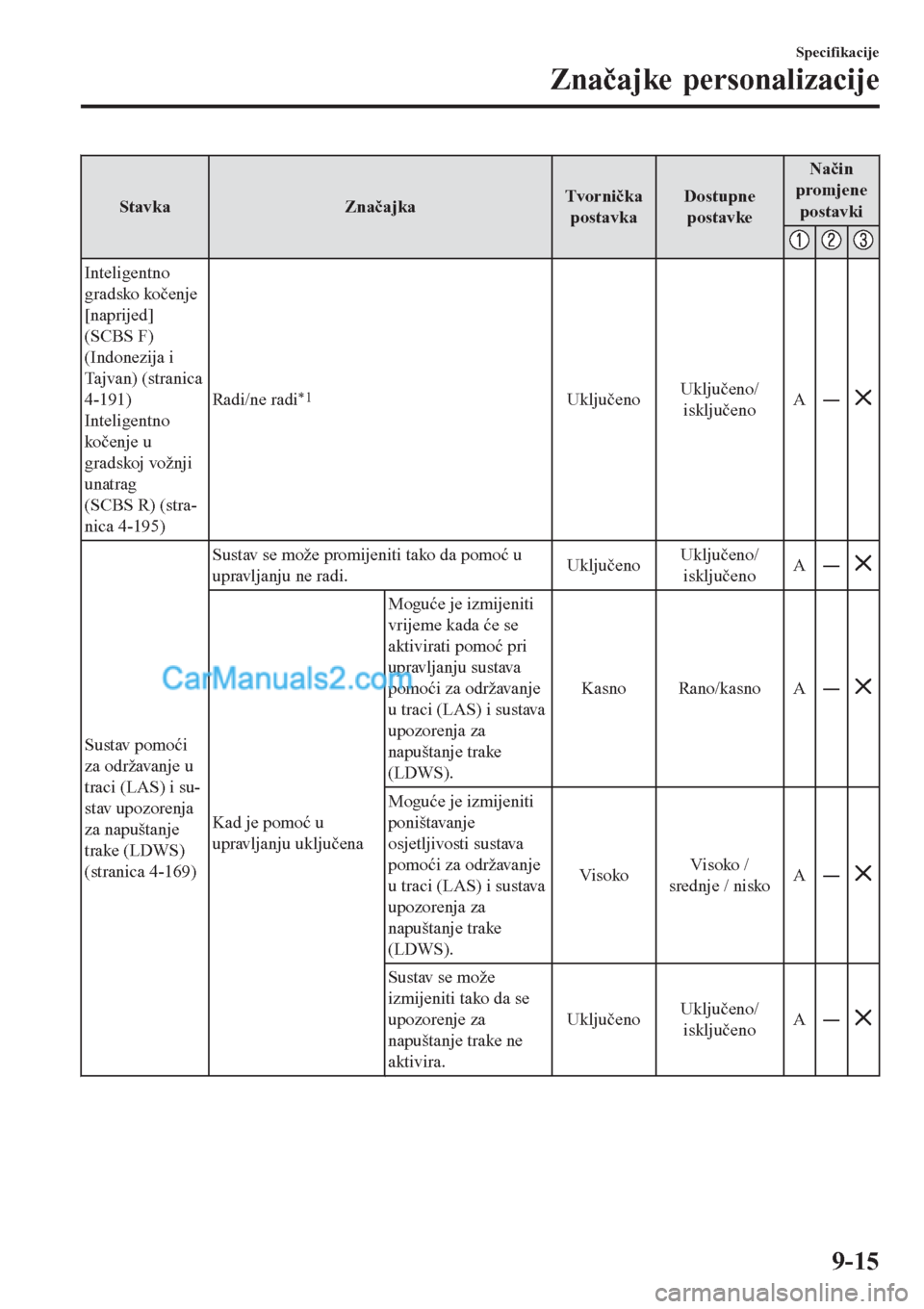

Stavka ZnačajkaTvornička
postavkaDostupne
postavkeNačin
promjene
postavki
Inteligentno
gradsko kočenje
[naprijed]
(SCBS F)
(Indonezija i
Tajvan) (stranica
4-191)
Inteligentno
kočenje u
gradskoj vožnji
unatrag
(SCBS R) (stra-
nica 4-195)Radi/ne radi
*1UključenoUključeno/
isključenoAŠ
Sustav pomoći
za održavanje u
traci (LAS) i su-
stav upozorenja
za napuštanje
trake (LDWS)
(stranica 4-169)Sustav se može promijeniti tako da pomoć u
upravljanju ne radi.UključenoUključeno/
isključenoAŠ
Kad je pomoć u
upravljanju uključenaMoguće je izmijeniti
vrijeme kada će se
aktivirati pomoć pri
upravljanju sustava
pomoći za održavanje
u traci (LAS) i sustava
upozorenja za
napuštanje trake
(LDWS).Kasno Rano/kasno AŠMoguće je izmijeniti
poništavanje
osjetljivosti sustava
pomoći za održavanje
u traci (LAS) i sustava
upozorenja za
napuštanje trake
(LDWS).VisokoVisoko /
srednje / niskoAŠ
Sustav se može
izmijeniti tako da se
upozorenje za
napuštanje trake ne
aktivira.UključenoUključeno/
isključenoAŠ
Specifikacije
Značajke personalizacije
9-15

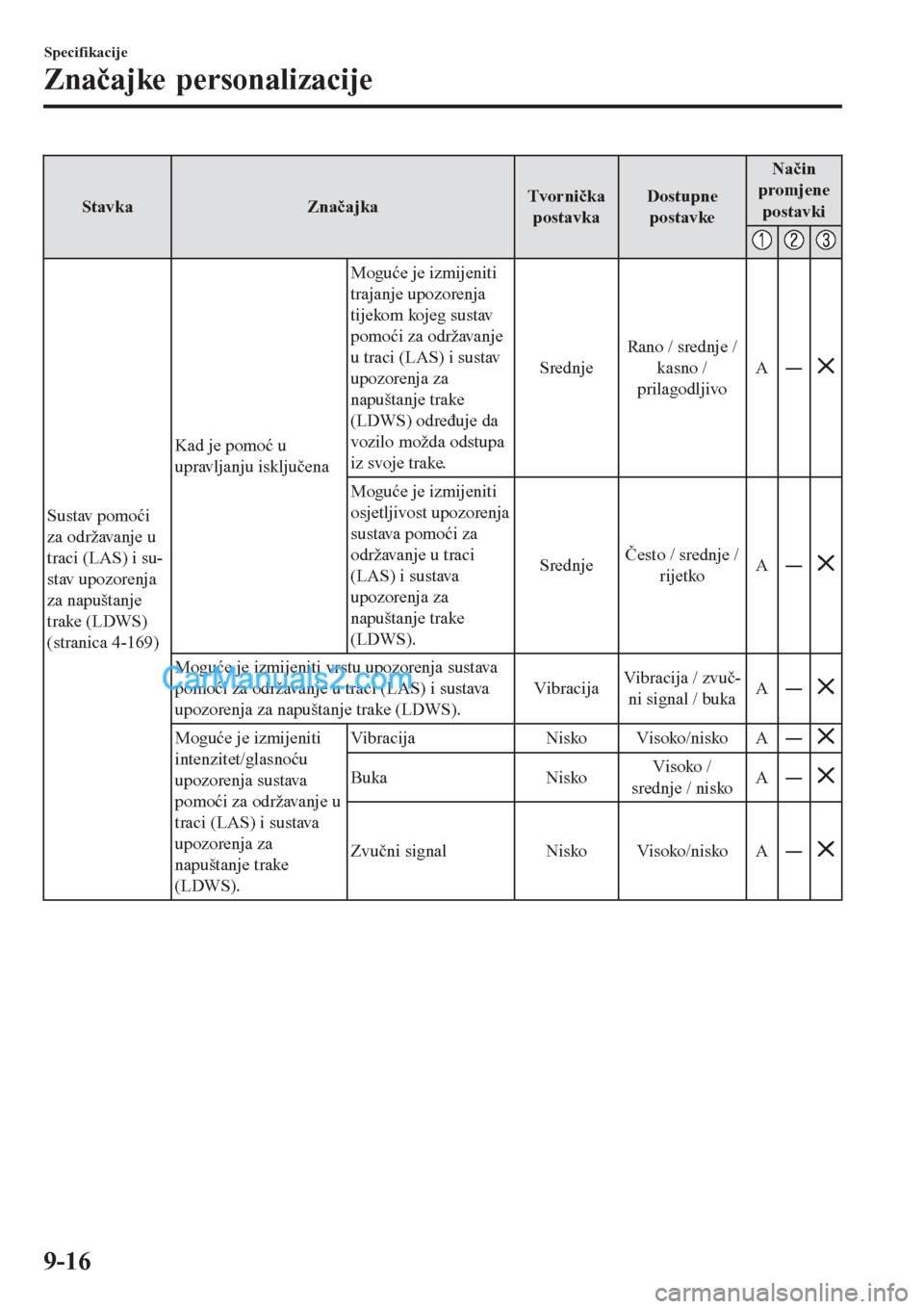

Stavka ZnačajkaTvornička
postavkaDostupne
postavkeNačin
promjene
postavki
Sustav pomoći
za održavanje u
traci (LAS) i su-
stav upozorenja
za napuštanje
trake (LDWS)
(stranica 4-169)Kad je pomoć u
upravljanju isključenaMoguće je izmijeniti
trajanje upozorenja
tijekom kojeg sustav
pomoći za održavanje
u traci (LAS) i sustav
upozorenja za
napuštanje trake
(LDWS) određuje da
vozilo možda odstupa
iz svoje trake.SrednjeRano / srednje /
kasno /
prilagodljivoAŠ
Moguće je izmijeniti
osjetljivost upozorenja
sustava pomoći za
održavanje u traci
(LAS) i sustava
upozorenja za
napuštanje trake
(LDWS).SrednjeČesto / srednje /
rijetkoAŠ
Moguće je izmijeniti vrstu upozorenja sustava
pomoći za održavanje u traci (LAS) i sustava
upozorenja za napuštanje trake (LDWS).VibracijaVibracija / zvuč-
ni signal / bukaAŠ
Moguće je izmijeniti
intenzitet/glasnoću
upozorenja sustava
pomoći za održavanje u
traci (LAS) i sustava
upozorenja za
napuštanje trake
(LDWS).Vibracija Nisko Visoko/nisko AŠ
Buka NiskoVisoko /
srednje / niskoAŠ
Zvučni signal Nisko Visoko/nisko AŠ
Specifikacije
Značajke personalizacije
9-16

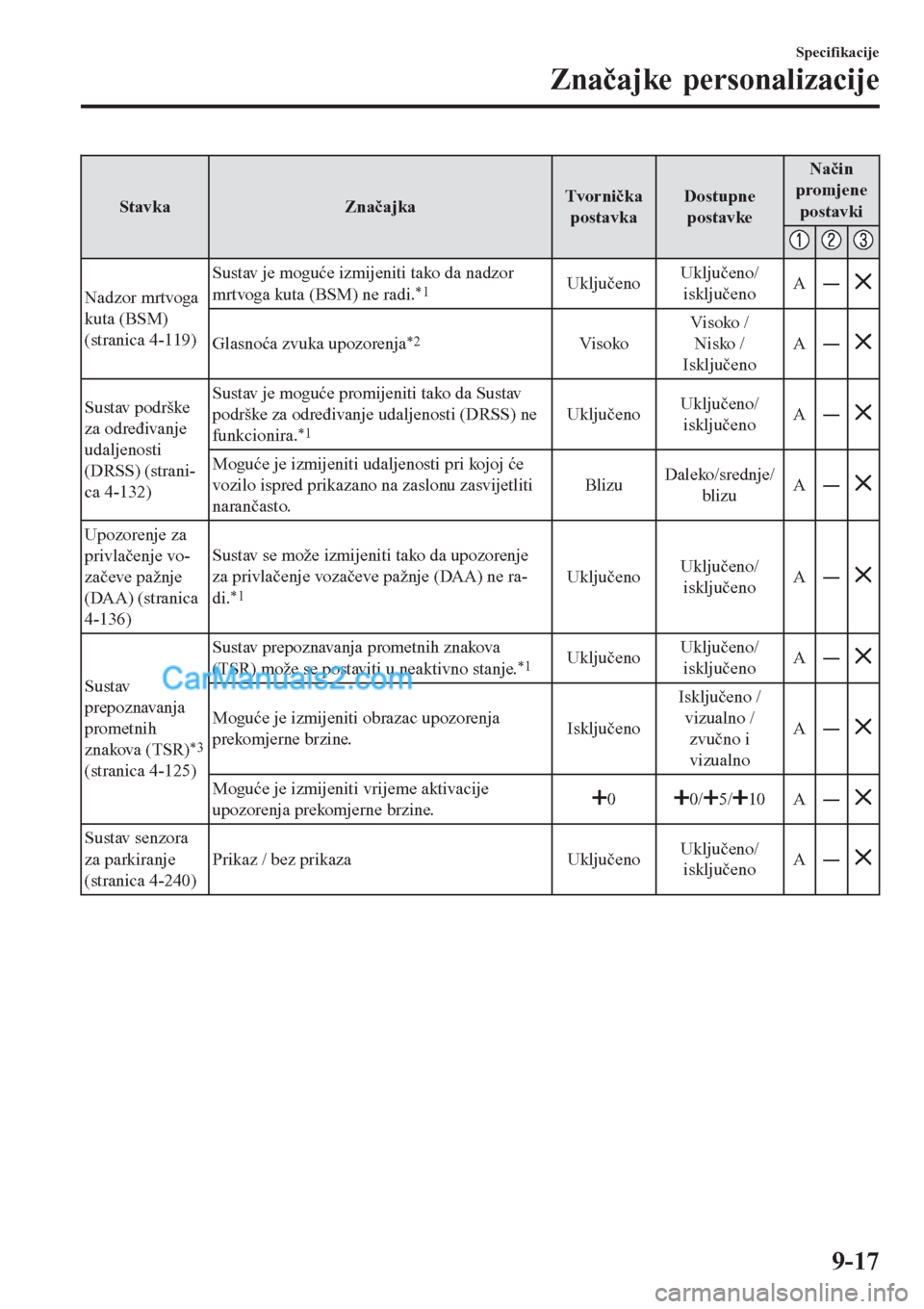

Stavka ZnačajkaTvornička
postavkaDostupne
postavkeNačin
promjene
postavki
Nadzor mrtvoga
kuta (BSM)
(stranica 4-119)Sustav je moguće izmijeniti tako da nadzor
mrtvoga kuta (BSM) ne radi.*1UključenoUključeno/
isključenoAŠ
Glasnoća zvuka upozorenja*2VisokoVisoko /
Nisko /
IsključenoAŠ
Sustav podrške
za određivanje
udaljenosti
(DRSS) (strani-
ca 4-132)Sustav je moguće promijeniti tako da Sustav
podrške za određivanje udaljenosti (DRSS) ne
funkcionira.
*1UključenoUključeno/
isključenoAŠ
Moguće je izmijeniti udaljenosti pri kojoj će
vozilo ispred prikazano na zaslonu zasvijetliti
narančasto.BlizuDaleko/srednje/
blizuAŠ
Upozorenje za
privlačenje vo-
začeve pažnje
(DAA) (stranica
4-136)Sustav se može izmijeniti tako da upozorenje
za privlačenje vozačeve pažnje (DAA) ne ra-
di.
*1UključenoUključeno/
isključenoAŠ
Sustav
prepoznavanja
prometnih
znakova (TSR)
*3
(stranica 4-125)Sustav prepoznavanja prometnih znakova
(TSR) može se postaviti u neaktivno stanje.
*1UključenoUključeno/
isključenoAŠ
Moguće je izmijeniti obrazac upozorenja
prekomjerne brzine.IsključenoIsključeno /
vizualno /
zvučno i
vizualnoAŠ
Moguće je izmijeniti vrijeme aktivacije
upozorenja prekomjerne brzine.00/5/10 AŠ
Sustav senzora
za parkiranje
(stranica 4-240)Prikaz / bez prikaza UključenoUključeno/
isključenoAŠ
Specifikacije
Značajke personalizacije
9-17

Stavka ZnačajkaTvornička
postavkaDostupne
postavkeNačin
promjene
postavki
Vozilo
Brave za vrata
(stranica 3-14)Uvjeti rada funkcije automatskog
zaključavanja/otključavanjaZaključaj:
tijekom
vožnje,
otključaj:
IGN Off
(pokretanje
isklj.)Isključeno /
zaključaj
tijekom vožnje/
Zaključaj:
tijekom vožnje,
otključaj: IGN
Off (pokretanje
isklj.)/
zaključaj pri
promjeni iz P/
Zaključaj:
promijeni iz P,
otključaj: u P/
Zaključaj:
tijekom vožnje,
otključaj: u PAD
Sustav ulaza bez
ključa (stranica
3-3)Vrijeme za automatsko zaključavanje vrata 30 sekundi90 sekundi/
60 sekundi/
30 sekundiAŠ
Sustav napred-
nog ulaza bez
ključa (stranica
3-8)Vrijeme za automatsko zaključavanje vrata 30 sekundi90 sekundi/
60 sekundi/
30 sekundiAŠ
Funkcija automatskog zaključavanja radi/ne ra-
diIsključenoUključeno/
isključenoAŠ
Glasnoća zvučnog
signala pri
zaključavanju/
otključavanjuEuropski modeli IsključenoVisoko /
srednje/
Nisko /
IsključenoAE,
F
Osim europskih
modelaSrednjeVisoko /
srednje/
Nisko /
IsključenoAE,
F
Sustav
osvijetljenog
ulaza (stranica
5-148)Vrijeme potrebno da se unutrašnja svijetla
isključe nakon zatvaranja vrata15 sekundi60 sekundi/
30 sekundi/
15 sekundi/
7,5 sekundiAŠ
Vrijeme potrebno da se unutrašnja svijetla
automatski isključe kada bilo koja vrata nisu do
kraja zatvorena30 minuta60 minuta/
30 minuta/
10 minutaAŠ
Specifikacije
Značajke personalizacije
9-18

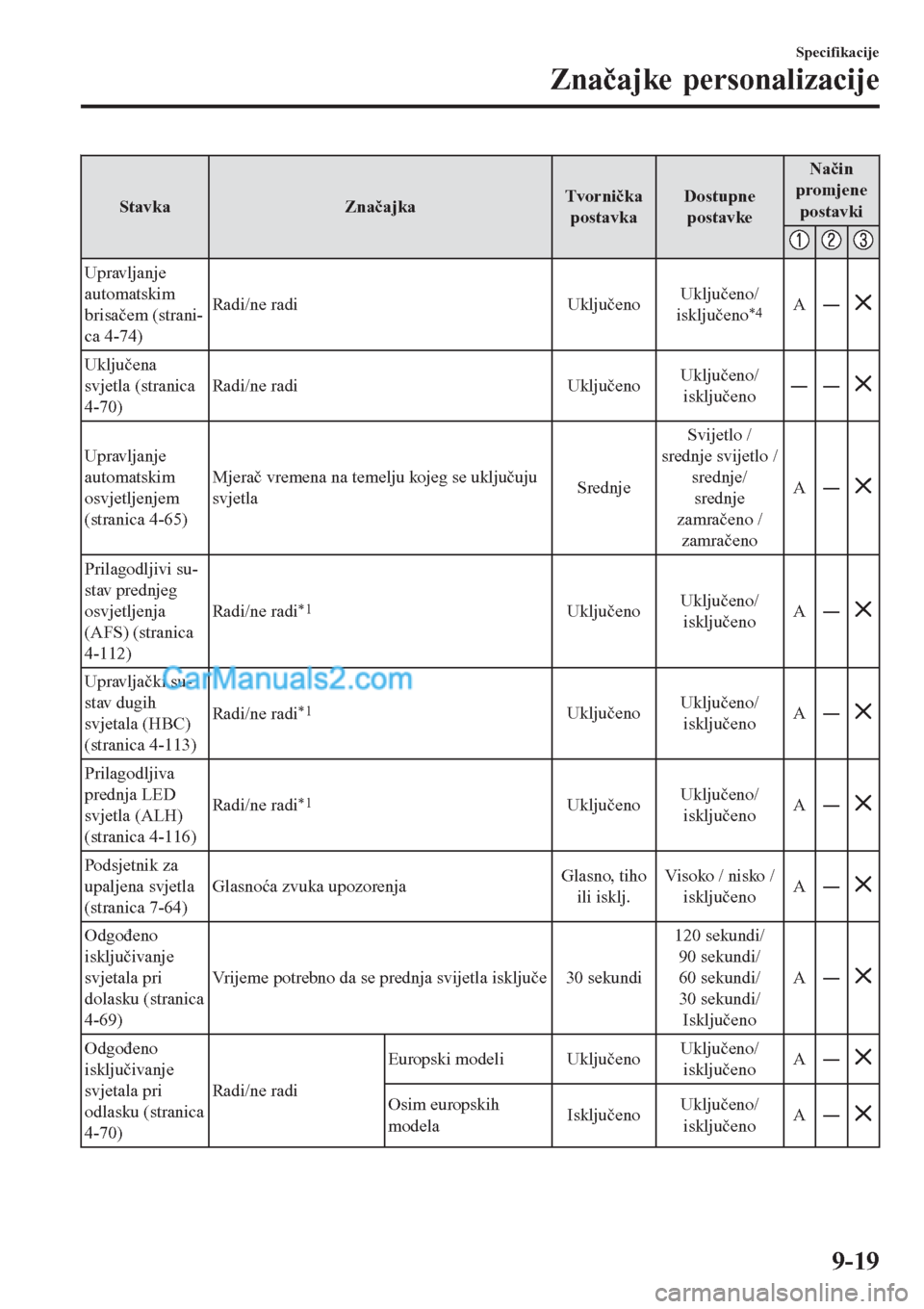

Stavka ZnačajkaTvornička
postavkaDostupne
postavkeNačin
promjene
postavki
Upravljanje
automatskim
brisačem (strani-
ca 4-74)Radi/ne radi UključenoUključeno/
isključeno
*4AŠ
Uključena
svjetla (stranica
4-70)Radi/ne radi UključenoUključeno/
isključenoŠŠ
Upravljanje
automatskim
osvjetljenjem
(stranica 4-65)Mjerač vremena na temelju kojeg se uključuju
svjetlaSrednjeSvijetlo /
srednje svijetlo /
srednje/
srednje
zamračeno /
zamračenoAŠ
Prilagodljivi su-
stav prednjeg
osvjetljenja
(AFS) (stranica
4-112)Radi/ne radi
*1UključenoUključeno/
isključenoAŠ
Upravljački su-
stav dugih
svjetala (HBC)
(stranica 4-113)Radi/ne radi
*1UključenoUključeno/
isključenoAŠ
Prilagodljiva
prednja LED
svjetla (ALH)
(stranica 4-116)Radi/ne radi
*1UključenoUključeno/
isključenoAŠ
Podsjetnik za
upaljena svjetla
(stranica 7-64)Glasnoća zvuka upozorenjaGlasno, tiho
ili isklj.Visoko / nisko /
isključenoAŠ
Odgođeno
isključivanje
svjetala pri
dolasku (stranica
4-69)Vrijeme potrebno da se prednja svijetla isključe 30 sekundi120 sekundi/
90 sekundi/
60 sekundi/
30 sekundi/
IsključenoAŠ
Odgođeno
isključivanje
svjetala pri
odlasku (stranica
4-70)Radi/ne radiEuropski modeli UključenoUključeno/
isključenoAŠ
Osim europskih
modelaIsključenoUključeno/
isključenoAŠ
Specifikacije
Značajke personalizacije
9-19

Stavka ZnačajkaTvornička
postavkaDostupne
postavkeNačin
promjene
postavki
Pokazivač
skretanja (strani-
ca 4-73)Glasnoća zvučnog signala Visoko Visoko/nisko AŠ
Trostruki signal
za skretanje
(stranica 4-74)Radi/ne ra diOn
(uključeno)
ili Off
(isključeno)Uključeno/
isključenoAŠ
Odmagljivač
stražnjeg prozo-
ra (stranica
4-79)Vrijeme rada odmagljivača stražnjeg stakla
može se promijeniti.15 minuta15 minuta /
neprekidno
*5ŠŠ
Sustav
Jezik Jezik je naznačen na zaslonu engleski
Ovisi o tržištu
*6AŠ
Temperatura Jedinica temperature je naznačena na zaslonu °F ili °C °F/°C AŠ
Udaljenost Jedinica udaljenosti je naznačena na zaslonumilje ili
kilometrimilje/kilometri AŠ
Nadzor potrošnje goriva (stranica 4-100)
Završni prikaz Prikaz / bez prikaza IsključenoUključeno/
isključenoBŠ
Postupak
resetiranja
potrošnje gorivaPovezanost/nepovezanost s ponovnim
postavljanjem mjerača potrošnje goriva i
mjerača puta AIsključenoUključeno/
isključenoBŠ
Specifikacije
Značajke personalizacije
9-20
