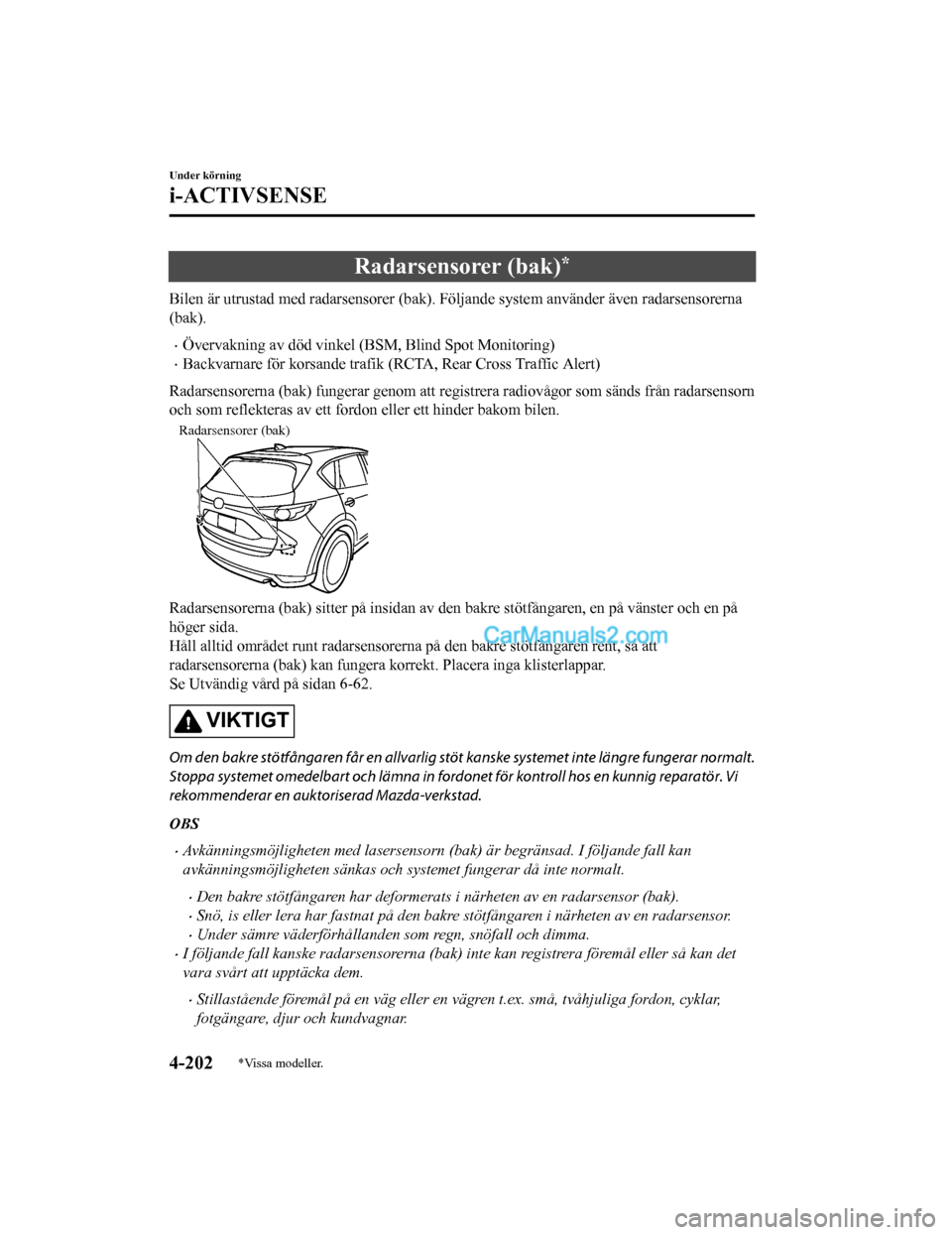

Radarsensorer (bak)*
Bilen är utrustad med radarsensorer (bak). Följande system använder även radarsensorerna
(bak).
•Övervakning av död vinkel (B SM, Blind Spot Monitoring)
•Backvarnare för korsande trafik ( RCTA, Rear Cross Traffic Alert)
Radarsensorerna (bak) fungerar genom att registrera radiovågor som sänds från radarsensorn
och som reflekteras av ett fordon eller ett hinder bakom bilen.
Radarsensorer (bak)
Radarsensorerna (bak) sitter på insidan av den bakre stötfångaren, en på vänster och en på
höger sida.
Håll alltid området runt radarsensorerna på den bakre stötfångaren rent, så att
radarsensorerna (bak) kan fungera korrekt. Placera inga klisterlappar.
Se Utvändig vård på sidan 6-62.
VIKTIGT
Om den bakre stötfångaren får en allvarlig stöt kanske systemet inte längre fungerar normalt.
Stoppa systemet omedelbart och lämna in ford onet för kontroll hos en kunnig reparatör. Vi
rekommenderar en auktoriserad Mazda-verkstad.
OBS
•Avkänningsmöjligheten med lasersensorn (bak) är begränsad. I följande fall kan
avkänningsmöjligheten sänkas och systemet fungerar då inte normalt.
•Den bakre stötfångaren har deformerats i närheten av en radarsensor (bak).
•Snö, is eller lera har fastnat på den bakre stötfångaren i närheten av en radarsensor.
•Under sämre väderförhållanden som regn, snöfall och dimma.
•I följande fall kanske radarsen sorerna (bak) inte kan registrera föremål eller så kan det
vara svårt att upptäcka dem.
•Stillastående föremål på en väg eller en vägren t.ex. små, tvåhjuliga fordon, cyklar,
fotgängare, djur och kundvagnar.
Under körning
i-ACTIVSENSE
4-202*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

•Former på fordon som inte återspeglar radarvågor bra som tomma släpvagnar med låg
fordonshöjd och sportbilar.
•Bilar levereras med radarsensorerna (bak) injusterade för varje bil som är lastad så att
radarsensorerna (bak) registrerar annalkande fordon på rätt sätt. Om inriktningen på
radarsensorerna (bak) av någon anledning avviker ska du låta en kunnig reparatör
undersöka bilen. Vi rekommenderar en auktoriserad Mazda-verkstad.
•Kontakta en kunnig reparatör, vi rekommenderar en auktoriserad Mazda-återförsäljare,
vid reparation eller byte av radarsensorerna (bak) samt vid reparation, lackering eller
byte av den bakre stötfångaren i närheten av radarsensorerna.
•Stäng av systemet om du har ett släp tillkopplat eller har cyklar upphängda bakom bilen. I
annat fall kan radarns radiovågor hindras vilket får till följd att systemet inte fungerar
som det ska.
•Radarsensorerna kan vara föremål för lokala lagar gällande radiovågor i det land där
bilen körs. Om bilen körs utomlands kan ett godkännande från det land där bilen normalt
körs i vara nödvändig.
Under körning
i-ACTIVSENSE
4-203
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Ultraljudssensor (bak)*
Ultraljudssensorerna (bak) fungerar genom att registrera de ultraljudsvågor som sänds från
ultraljudssensorerna och som reflek teras av ett hinder bakom bilen.
Ultraljudssensor (bak)
Ultraljudssensorerna (bak) sitter monterade i den bakre stötfångaren.
Under körning
i-ACTIVSENSE
4-204*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

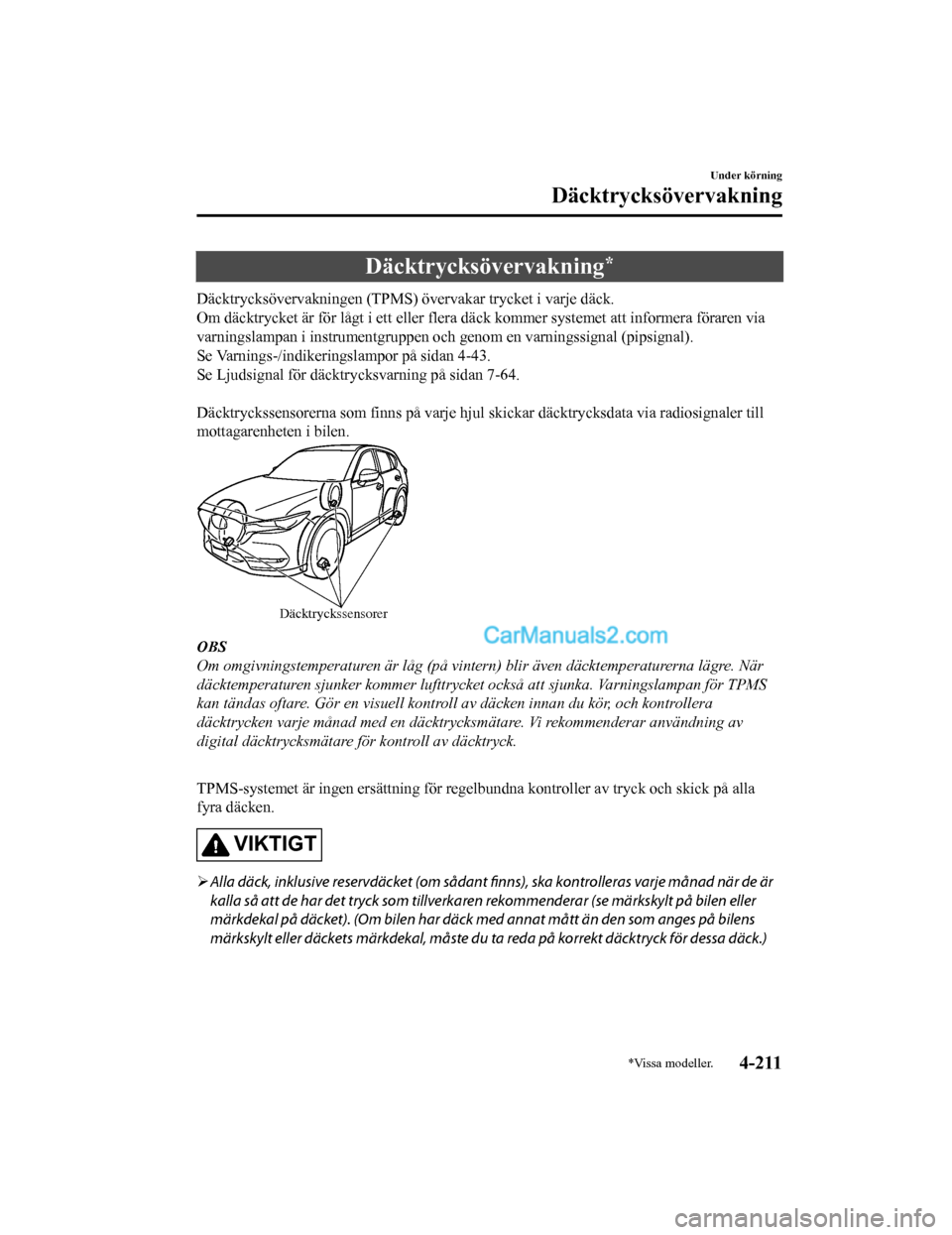

Däcktrycksövervakning*
Däcktrycksövervakningen (TPMS) övervakar trycket i varje däck.
Om däcktrycket är för lågt i ett eller flera däck kommer systemet att informera föraren via
varningslampan i instrumentgruppen och genom en varningssignal (pipsignal).
Se Varnings-/indikering slampor på sidan 4-43.
Se Ljudsignal för däcktryck svarning på sidan 7-64.

Däcktryckssensorerna som finns på varje hjul skickar däcktrycksdata via radiosignaler till
mottagarenheten i bilen.
Däcktryckssensorer
OBS
Om omgivningstemperaturen är låg (på vintern) blir även däcktemperaturerna lägre. När
däcktemperaturen sjunker kommer lufttrycket också att sjunka. Varningslampan för TPMS
kan tändas oftare. Gör en visuell kontroll av däcken innan du kör, och kontrollera
däcktrycken varje månad med en däcktrycksmätare. Vi rekommenderar användning av
digital däcktrycksmätare för kontroll av däcktryck.

TPMS-systemet är ingen ersättning för regelbundna kontroller av tryck och skick på alla
fyra däcken.
VIKTIGT
 Alla däck, inklusive reservdäcket (om sådant finns), ska kontrolleras varje månad när de är
kalla så att de har det tryck som tillverka ren rekommenderar (se märkskylt på bilen eller
märkdekal på däcket). (Om bilen har däck med annat mått än den som anges på bilens
märkskylt eller däckets märkdekal, måste du ta reda på korrekt däcktryck för dessa däck.)
Under körning
Däcktrycksövervakning
*Vissa modeller.4-211
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

▼Aktivering av systemfel
När varningslampan blinkar kan det finnas
ett systemfel. Kontakta en auktoriserad
Mazda-verkstad.
Ett systemfel kan aktiveras i följande fall:
•Om det finns utrustning/enheter nära
bilen och utrustningen använder samma
radiofrekvens som däcktryckssensorn.
•När en enhet innehållande metall,
exempelvis ett navigationssystem från
tredje part, placeras nära mitten på
instrumentpanelen, kan den blockera
radiosignaler från
däckstrycksgivaren
till dess mottagare.
•Vid användning av nedanstående
enheter i bilen (dessa kan orsaka
radiostörningar i mottagaren).
•Digital utrustning som t.ex.
persondator.
•Omvandlarutrustning som t.ex. en
DC-AC-omvandlare.
•Om stora mängder snö eller is fastnat
vid bilen, särskilt runt hjulen.
•När däcktryckssensorns batterier är slut.
•Vid användning av ett hjul där ingen
däcktryckssensor finns.
•Vid användning av däck med
stålförstärkta däcksidor.
•Vid användning av snökedjor.
▼ Däck och hjul
VIKTIGT
Använd inte överdriven kraft på
däckventilen vid kontroll eller justering av
däcktrycken. Ventildelen kan skadas.
Byta däck och hjul
Med följande procedur kan
däcktrycksövervakningen (TPMS) känna
av en däcktryckssensors unika
ID-signalkod varje gång däcken eller
hjulen byts, exempelvis
vid byte till eller
från vinterdäck.
OBS
Varje däcktryckssensor har en unik
ID-signalkod. Signalkoden måste vara
registrerad i
TPMS-däckövervakningssystemet innan
den fungerar. Det enklaste sättet att göra
detta är att lämna in bilen till en
auktoriserad Mazda-verkstad för däckbyte
och komplett ID-sig nalkodsregistrering.
Vid däckbyte hos auktoriserad
Mazda-verkstad
När en auktoriserad Mazda-återförsäljare
byter däcken på bilen kommer de att
fullfölja registreringen av
däcktryckssensorns ID-signalkod.

När du själv byter däck
Om du eller någon annan byter däck kan
du eller någon annan också genomföra
stegen för däcktrycksövervakningen för att
slutföra ID-signalk odsregistreringen.
1. När däcken bytts ska du vrida tändningen till läge ON, och sedan
tillbaka till ACC eller OFF.
2. Vänta cirka 15 minuter.
3. Efter cirka 15 minuter: kör bilen med minst 25 km/h under 10 minuter, så
registreras däcktryckssensorns
ID-signalkod automatiskt.
Under körning
Däcktrycksövervakning
4-213
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

OBS
Om bilen körs inom 15 minuter från den
tid när däcken bytts kommer
däcktrycksövervakningens varningslampa
att blinka eftersom sensorns ID-signalkod
inte registrerats. Om detta händer ska du
parkera bilen i ungefär 15 minuter.
Därefter kommer sensorns ID-signalkod
att registreras när bilen körts i 10 minuter.
Byta ut däck och hjul
VIKTIGT
När du byter ut/reparerar däck eller hjul
eller båda, låt alltid arbetet utföras av en
auktoriserad Mazda-verkstad, i annat
fall kan däcktryckssensorerna skadas.
 Hjulen på din Mazda är särskilt
anpassade för installation av
däcktryckssensorer. Använd inte hjul av
andra fabrikat – i så fall kanske det inte
går att installera däcktryckssensorer.
Däcktryckssensorerna ska alltid installeras
när däck eller hjul byts ut.
När ett däck eller hjul byts ut är följande
typer av däcktryckssensorinstallationer
möjliga:
•Däcktryckssensorn demonteras från det
gamla hjulet och monteras på det nya.
•Samma däcktryckssensor används med
samma hjul. Endast däcket byts.
•En ny däcktryckssensor installeras på ett
nytt hjul.
OBS
•Däcktryckssensorns ID-signalkod måste
registreras när en ny däcktryckssensor
köpts. Kontakta närmaste auktoriserade
Mazda-representant för inköp av
däcktryckssensorer och registrering av
däcktryckssensorns ID-signalkod.
•Vid återinstallation av en tidigare
borttagen däcktryckssensor vid ett hjul
ska skyddshylsan (tätningen mellan
ventilkroppen/sensorn och hjulet) för
däcktryckssensorn bytas.
Under körning
Däcktrycksövervakning
4-214
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Parkeringssensorsystem*
Parkeringssensorsystemet använder ultraljudssensorer för att känna av hinder runt bilen vid
parkering i garage, eller vid parallellparkering när bilen körs i ca 10 km/h eller
långsammare. Systemet har en hjälpenhet som med en ljudsignal och en indikering för
upptäckt hinder
* meddelar föraren om den ungefärliga sträckan mellan fordonet och
närmaste hinder.

Bakre hörnsensor
Främre hörnsensor
Bakre sensor
Främre sensor
VARNING
Förlita dig inte helt på parkeringssensorsystemet och gör alltid säkerhetskontroller runtom
ditt fordon under körning.
Systemet kan assistera föraren i att manövrera fordonet framåt och bakåt under parkering.
Sensorerna har ett begränsat avkänningsområde – om du kör fordonet och bara förlitar dig
på sensorerna kan olyckor inträffa. Gör alltid säkerhetskontroller av området runtom
fordonet när du kör.
OBS
•Installera inga tillbehör som ligger inom sensorernas avkänningsområden. Detta kan
påverka systemfunktionen.
•Beroende på typ av hinder samt omgivningsförhållanden kan en sensors
avkänningsområde förminskas. Övriga sensorer kan också misslyckas med att känna av
hinder.
•Systemet kanske inte fungerar normalt under följande förhållanden:
•Lera, is eller snö fastnar på sensorytan (återgår till normal funktion när detta tas bort).
•Sensorytan är frusen (återvänder till normal drift när isen töat).
•En hand hålls framför sensorn.
•Sensorn har utsatts för en kraftig stöt.
•Fordonet lutar kraftigt.
•Vid extremt hett eller kallt väder.
Under körning
Parkeringssensorsystem
4-228*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

•Fordonet körs på ojämnt underlag, lutningar, grusväg eller grästäckta ytor.
•Något annat genererar ultraljud i närheten av bilen, t.ex. signalhornet på ett annat
fordon, motorljudet från en motorcykel, luftmotståndsljud från ett stort fordon eller
sensorer på något annat fordon.
•Fordonet körs i kraftigt regn eller på vägar med stora vattenpölar som orsakar stänk.
•Kommersiellt tillgängliga kapellstänger eller antenner för radiosändare installerade på
fordonet.
•Fordonet kör i riktning mot en hög eller fyrkantig trottoarkant.
•Ett hinder är för nära sensorn.
•Hinder under stötfångaren kanske inte avkänns. Hinder som är lägre än stötfångaren,
eller tunna hinder som kanske avkänts tidigare, men som inte längre avkänns när fordonet
närmar sig hindret.
•Följande typer av hinder kanske inte avkänns:
•Tunna föremål som t.ex. rep eller vajrar
•Material som absorberar ljudvågor lätt, t.ex. bomull eller snö
•Vinkelformade föremål
•Mycket höga föremål samt föremål som är breda överst
•Små, korta föremål
•Låt alltid systemet kontrolleras av en expertreparatör. Vi rekommenderar en auktoriserad
Mazdaverkstad om stötfångarna gått emot någonting (även mindre sammanstötningar).
Om sensorerna riktats fel kan de inte känna av hinder.
•Systemet kan ha ett fel om pipsignalen inte fungerar och om indikeringslampan inte tänds
när parkeringssensorerna är påslagna. Anlita en kunnig reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
•Det kan finnas fel i systemet om du kan höra pipsignalen samtidigt som
indikeringslampan blinkar. Anlita en kunnig reparatör. Vi rekommenderar en auktoriserad
Mazda-verkstad.
•Ljudsignalen som indikerar systemfel kanske inte hörs om omgivningstemperaturen är
extremt kall, eller om det finns lera, is el ler snö på sensorytan. Ta bort allt främmande
material från sensorytan.
•Vid montering av dragkrok ska du anlita en kunnig reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
Under körning
Parkeringssensorsystem
4-229
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

▼Sensorns avkänningsområde
Sensorerna känner av hinder inom följande område.

Avkänningsområde framåt
Avkänningsområde för främre hörn Avkänningsområde bakåt
Avkänningsområde för bakre hörnB
A
D
C A: Cirka 55 cm
B: Cirka 55 cm
C: Cirka 100 cm
D: Cirka 150 cm
▼
Parkeringssensorsystem
Varningssignalen hörs och i
ndikeringslampan tänds om parkeringssensorns omkopplare
trycks in när tändningen är på.
Indikeringslampan tänds om tändningen slås på när parkeringssensorn är aktiverad.
Tryck på knappen igen för att stänga av funktionen.
Indik eringslampa
Drifttillstånd
Parkeringssensorn kan användas när alla villkor nedan uppfylls:
•Tändningen är i läge ON.
•Parkeringssensorn är aktiverad.
Under körning
Parkeringssensorsystem
4-230
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

OBS
•(Fordon med automatväxellåda)
Detekteringsindikeringen och ljudsignalen för de främre sensorerna/främre
hörnsensorerna fungerar inte när växelspaken är i läget P.
•Detekteringsindikeringen och ljudsignalen aktiveras inte när parkeringsbromsen är
ansatt.
▼ Indikering för upptäckt hinder
Positionen för den sensor som har upptäckt ett hinder indikeras. Visningen lyser upp i olika
områden beroende på avstånd till det hinder som upptäcktes av sensorn.
Medan bilen närmar sig hindret kommer zonen i visningen närmare bilen att lysa upp.

Område för vänster
hörnsensor fram Område för höger
hörnsensor fram
Område för höger
hörnsensor bak
Område för vänster
hörnsensor bak Område för sensor fram
Område för sensor bak
OBS
Avkänningsindikatorn kan växla mellan att visas eller inte visas.
Se Personliga inställningar på sidan 9-12.
Under körning
Parkeringssensorsystem
4-231
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf
