Meddelande om systemproblem
Om något av problemen som anges i tabellen inträffar kommer föraren att informeras
beroende på systemtyp enligt nedan.
Felavkänningsindikering Åtgärd
Urkoppling
Det kan finnas ett fel i systemet. Låt bilen kontrolleras
av en kunnig reparatör så snart som möjligt. Vi rekom-
menderar en auktoriserad Mazda-verkstad.
Systemfel
Det kan finnas ett fel i systemet. Låt bilen kontrolleras
av en kunnig reparatör så snart som möjligt. Vi rekom-
menderar en auktoriserad Mazda-verkstad.
Frost/nedsmuts- ning
Främmande föremål kan finnas på sensorn och ge upp-
hov till indikering för upptäckt hinder som visas. Om sy-
stemet inte återställs behöver du lämna in fordonet för
kontroll. Vi rekommenderar en auktoriserad Maz-
da-verkstad.
Under körning
Parkeringssensorsystem
4-232
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

▼Varningssignal (ljudsigna
l) för parkeringssensor
Ljudsignalen låter på följande sätt när systemet är igång.
Främre sensor, bakre sensor
Avstånd till av-
läsningsområde Avstånd mellan bil och hinder
Ljudsignal*1Främre sensorBakre sensor
Avstånd längst bort Cirka 100 - 60 cm
Cirka 150 - 60 cm
Långsamt intermit-
tent ljud
Långt avstånd Cirka 60 - 45 cm
Cirka 60 - 45 cm
Medelsnabbt inter-
mittent ljud
Medelavstånd Cirka 45 - 35 cm
Cirka 45 - 35 cm
Snabbt intermittent
ljud
Nära avstånd Inom cirka 35 cm
Inom cirka 35 cm
Oavbrutet ljud
*1 Den intermittenta pipsignalen piper i allt snabbare takt när bilen närmar sig hindret.
Under körning
Parkeringssensorsystem
4-233
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Främre hörnsensor, bakre hörnsensor
Avstånd till avläsnings-område Avstånd mellan bil och hinder
Ljudsignal*1Främre/bakre hörnsensor
Långt avstånd Cirka 55 - 38 cm
Medelsnabbt intermittent ljud
Medelavstånd Cirka 38 - 25 cm
Snabbt intermittent ljud
Nära avstånd Inom cirka 25 cm
Oavbrutet ljud
*1 Den intermittenta pipsignalen piper i allt snabbare takt när bile
n närmar sig hindret.
OBS
Om ett hinder upptäcks i en zon under 6 sekunder eller mer, upphör pipljudet (utom för
zonen nära avstånd). Om samma hinder upptäcks i en annan zon, ljuder motsvarande
pipljud.
▼När varningsindikering/-signal aktiveras
Systemet meddelar föraren om ett fel genom att aktivera pipsignalen och indikeringslampan.
Indikering/ljudsignal
Så här kontrollerar du
Pipsignalen hörs inte. Det kan finnas ett fel i systemet. Låt bilen kontrolleras av en kunnig reparatör så snart
som möjligt. Vi rekommenderar en auktoriserad Mazda-verkstad.
Det intermittenta ljudet från ljud-
signalen hörs fem gånger. Ta bort allt främmande material från sensoryt
an. Om systemet inte återställs behöver
du lämna in fordonet för kontroll. Vi rekommenderar en auktoriserad Mazda-verkstad.
En viss indikering för upptäckt hin-
der visas kontinuerligt. Se Indikering för upptäckt hinder på sidan 4-231.
Under körning
Parkeringssensorsystem
4-234
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

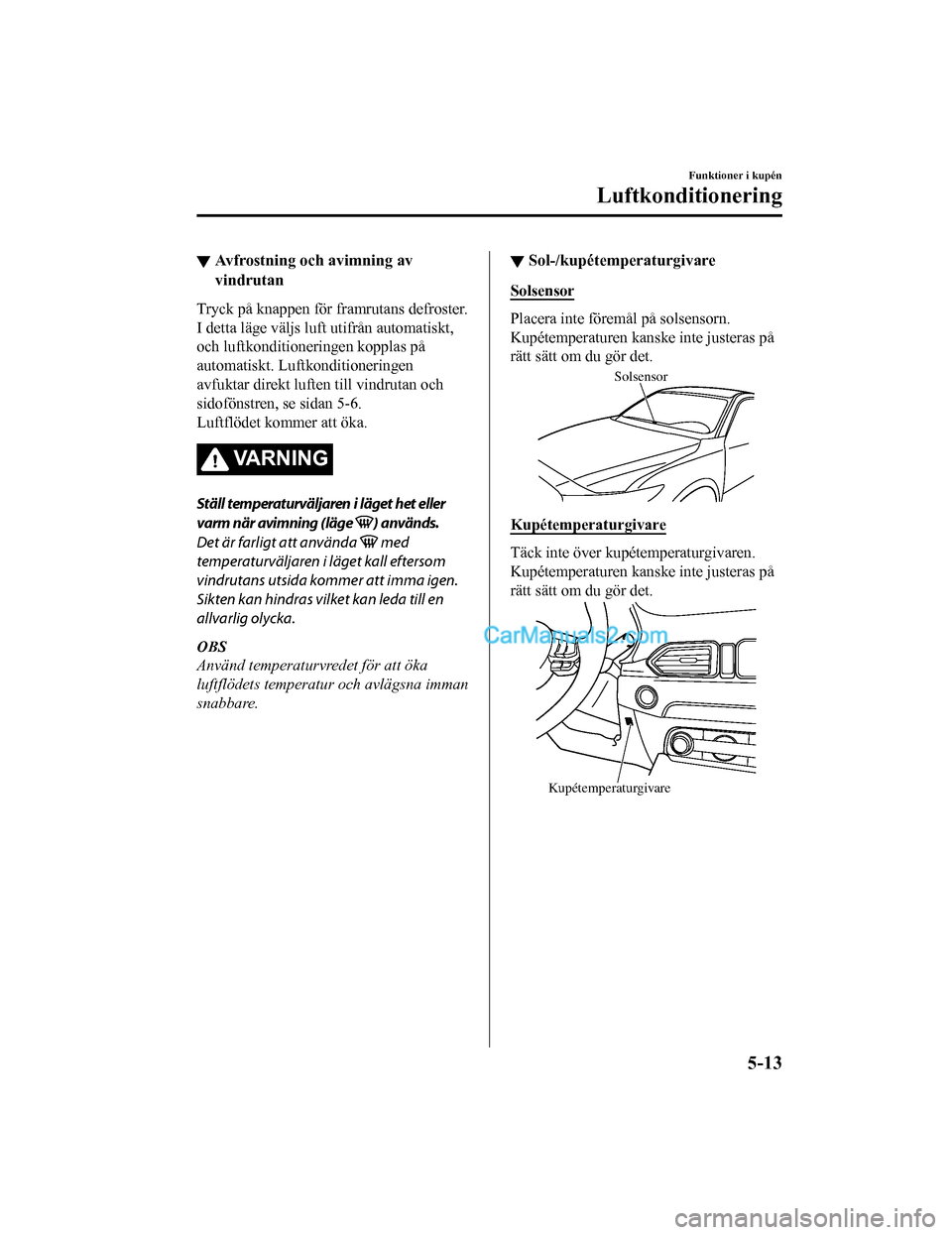

▼Avfrostning och avimning av
vindrutan
Tryck på knappen för framrutans defroster.
I detta läge väljs luft utifrån automatiskt,
och luftkonditioneringen kopplas på
automatiskt. Luft
konditioneringen
avfuktar direkt luften till vindrutan och
sidofönstren, se sidan 5-6.
Luftflödet kommer att öka.
VARNING
Ställ temperaturväljaren i läget het eller
varm när avimning (läge
) används.
Det är farligt att använda
med
temperaturväljaren i läget kall eftersom
vindrutans utsida kommer att imma igen.
Sikten kan hindras vilket kan leda till en
allvarlig olycka.
OBS
Använd temperaturvredet för att öka
luftflödets temperatur och avlägsna imman
snabbare.
▼ Sol-/kupétemperaturgivare
Solsensor
Placera inte föremål på solsensorn.
Kupétemperaturen kanske inte justeras på
rätt sätt om du gör det.
Solsensor
Kupétemperaturgivare
Täck inte över kupétemperaturgivaren.
Kupétemperaturen kanske inte justeras på
rätt sätt om du gör det.
Kupétemperaturgivare
Funktioner i kupén
Luftkonditionering
5-13
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Inställningar
OBS
Beroende på utrustningsgrad och specifikation kan skärmen visas olika.
Välj ikonen
på hemskärmen när du vill visa inställningsskärmen.
Byt flik och välj den inställning som du vill ändra.
Du kan anpassa inställningarna i in ställningsskärmen enligt följande:
Flik Artikel Funktion
AD-Disp Höjd
Kontrollen av ljusstyrkan
Annat Se Active Driving Display på sidan 4-39.
Display Se Volym/Display/Ljudkontroller på sidan 5-76.
Säkerhet Avståndsidentifieringssystem
SBS/SCBS
Annat
Se Personliga inställningar på sidan 9-12.
Ljud Se Volym/Display/Ljudkontroller på sidan 5-76.
Klocka Adjust Time (Ställ in tid)
Visar aktuell inställd tid.
Tryck på
för att stega fram timme/minut och välj för att stega bakåt med timme/minut.
AM/PM kan bara väljas
med 12-timmarsvisning.
GPS Sync Synkroniserar med GPS-enheten när det är aktivt.
Klockan kan justeras med ”Adjust Time” när det är in-
aktiverat.
Time Format (Tidsformat) Ändra ett visa mellan 12- och 24-timmarsvisning.
Time Zone Select (Välj tidszon) Välj regionen som du vill stä
lla in när det inte synkro-
niseras med GPS-enheten.
Sommartid Aktiverar/inaktiverar sommartid.
När funktionen är PÅ ställs tiden fram 1 timme. När
funktionen stängs AV återgår tiden till normaltid.
Fordon Regnsensor för torkare
Dörrlås
Annat Se Personliga inställningar på sidan 9-12.
Funktioner i kupén
Ljudinställning [typ B (pekskärm)]
5-124
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Förebyggande
Det är nödvändigt att tvätta och vaxa din
bil för att bibehålla dess finish enligt
instruktionerna nedan. Dessa steg bör
utföras direkt efter att du hittar
vattenmärken på ditt fordons finish.
Stenskott
Förekomst
Stenskott inträffar när grus kastas upp i
luften från ett annat fordons däck och
träffar ditt fordon.
Hur stenskott undviks
Genom att hålla ett säkert avstånd mellan
dig och framförvarande bil minskar risken
att få stenskott från flygande grus.
OBS
•Stenskottszonerna varierar med bilens
hastighet. Till exempel, när bilen färdas
i 90 km/h är stenskottszonen 50 m.
•I låga temperaturer hårdnar ett fordons
finish. Detta ökar risken för stenskott.
•Stenskott kan leda till att rost bildas på
din Mazda. Innan detta inträffar, laga
skadan genom att använda Mazdas
bättringsfärg enligt instruktionerna i
denna sektion. Utebliven reparation av
den påverkade ytan kan leda till
allvarliga rostangrepp och dyra
reparationer.

Följ alla etiketter och bruksanvisningar
när du använder kemisk rengörare eller
polish. Läs alla varningar och
försiktighetsuppmaningar.
▼ Underhåll av finishen
Tvättning
VIKTIGT

När torkarreglaget är i läge och
tändningen är påslagen kan torkarna
röra sig automatiskt i följande fall:
 Om vindrutan ovanför regnsensorn
berörs eller torkas av med en duk.
 Om en hand eller något föremål slår
emot vindrutan från bilens utsida eller
insida.
Håll händer och skrapor på avstånd från
vindrutan när torkarreglaget står i läge
och tändningslåset är i läge ON,
eftersom fingrar kan komma i kläm och
torkarbladen kan skadas när
vindrutetorkarna aktiveras automatiskt.
Om du ska rengöra vindrutan, se till att
torkarna är helt avstängda (när motorn
med största sannolikhet är lämnad
påslagen) detta är särskilt viktigt vid
rensning av is och snö.
 Spruta inte vatten i motorrummet. Det
kan orsaka problem med att starta
motorn eller skada delar i elsystemet.
 Undvik att trycka för hårt på någon
punkt på taket när bilen tvättas eller
vaxas. Du riskerar att buckla plåten.
Underhåll och skötsel
Bilvård
6-63
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

SignalVarning
i-ELOOP varnings-
indikering*
Varningsindikeringen tänds om det är fel på i-ELOOP-systemet. Anlita en kunnig repara-
tör. Vi rekommenderar en au ktoriserad Mazda-verkstad.
(Gul)
Varningslampa för systemet för auto-
matisk avbländning
(HBC)
*
Lampan förblir tänd om det är något fel me d systemet. Låt en kunnig reparatör kontrollera
bilen. Vi rekommenderar en auktoriserad Mazda-verkstad.
OBS
Om vindrutan framför kameran (FSC) har imma eller störs av ett hinder tänds lampan
tillfälligt. Om lampan förblir tänd kan det finnas något problem med systemet.
(Gul)
Varningslampa för
adaptiva LED-stål-
kastare (ALH)
*
Lampan förblir tänd om det är något fel me d systemet. Låt en kunnig reparatör kontrollera
bilen. Vi rekommenderar en auktoriserad Mazda-verkstad.
OBS
Om vindrutan framför kameran (FSC) har imma eller störs av ett hinder tänds lampan
tillfälligt. Om lampan förblir tänd kan det finnas något problem med systemet.
Varningsindikering
för övervaknings-
system för död vin-
kel (BSM)
*
Lampan tänds när det är fel på övervakningssystemet för död vinkel (BSM). Låt en kun-
nig reparatör kontrollera bilen. Vi reko mmenderar en auktoriserad Mazda-verkstad.
OBS
Systemet kan pausas om bilen körs på en lå gt trafikerad väg där radarsensorerna inte
känner av många fordon. Detta innebär inget fel.
Indikeringslampa
för avstängt över-
vakningssystem för
död vinkel (BSM)
*
Ett problem i systemet kan indikeras under följande förhållanden.
Låt en kunnig reparatör kontrolle ra bilen. Vi rekommenderar en auktoriserad Mazda-verk-
stad.
•Lampan tänds inte när tändningen sätts på.•Lampan förblir tänd även om övervakningssystemet för död vinkel (BSM) kan använ-
das.
•Lampan tänds medan bilen körs.
OBS
Om bilen körs på en väg med lite trafik och med få fordon som radarsensorerna kan regi-
strera kan systemet gå in i vila (indi keringslampan BSM OFF för övervakning för död
vinkel tänds i instrumentgruppen). Detta innebär inget fel.
(Gul)
Varningsindikering
för att påkalla för-
arens uppmärksam-
het (DAA)
*
Meddelandet visas när det är ett fel i systemet. Låt en kunnig reparatör kontrollera bilen.
Vi rekommenderar en auktoriserad Mazda-verkstad.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-50*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

▼Vidta åtgärd
Vidta lämplig åtgärd och kontrollera att varningslampan slocknar.
Signal
Varning Åtgärd som ska vidtagas
(Gul)
Varningslampa för
smart bromsassistans/
bromsassistans i tättra-
fik (SBS/SCBS)
*
Lampan tänds om vindrutan eller radarsen-
sorn är smutsig eller om det uppstår något
fel i systemet. Kontrollera orsaken t
ill varför lampan tän-
des på den mittplacerade skärmen.
Om orsaken till att lampan tändes är en
smutsig vindruta måste den rengöras.
Om varningslampan tändes på grund av en
smutsig radarsensor måste emblemet i
fronten rengöras.
Om det är av andra anledningar måste bi-
len kontrolleras av en kunnig reparatör så
snart som möjligt. Vi rekommenderar en
auktoriserad Mazda-verkstad.
Varningsindikering/
varningslampa för låg bränslenivå Lampan tänds när det finns cirka 9 liter
bränsle kvar i tanken.OBS
Tidpunkten då lampan
tänds kan variera ef-
tersom bränslet i tanken skvalpar omkring
olika mycket beroende på körförhållandena
och bilens läge. Fyll på bränsle.
Varningslampa för 120
km/h*
Varningslampan för 120 km/h tänds när bi-
lens hastighet överstiger 120 km/h. Sänk fordonshastigheten.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-52*Vissa modeller.
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Åtgärd som ska vidtagas
Kontrollera däcken och justera lufttryc ket i dem till rätt tryck (sidan 6-43).
VIKTIGT
När du byter ut/reparerar däck eller hjul eller båda, låt alltid arbetet utföras av en auktoriserad Mazda-verkstad, i
annat fall kan däcktryckssensorerna skadas.
OBS
•Däcktrycket ska justeras när däcken är kalla. Däcktrycket varierar beroende på däcktemperaturen. Låt där-
för fordonet stå stilla under en timme, eller kör den hö gst en och en halv kilometer innan du justerar däckt-
rycken. När trycket justeras på varma däck till det dä cktryck som gäller vid kall omgivning kan varningslam-
pan/-signalen i däcktryckövervakningssy stemet TPMS tändas/höras när däcken svalnat och trycket fallit un-
der det specificerade värdet.
Om TPMS-varningslampan fortsätter lysa på grund av att däcktrycket fallit vid kall väderlek, kan den even-
tuellt slockna när yttertemperaturen stiger. I det här fallet måste även däcktrycken justeras. Om TPMS-var-
ningslampan tänds på grund av att däcktrycket faller: kontrollera och justera däcktrycken.
•När däcktrycket justerats kan det ta en viss tid innan varningslampan släcks. Om varningslampan för däckt-
ryckövervakningen fortsätter att lysa ska du köra bilen i minst 25 km/h under 10 minuter och sedan kontrol-
lera att lampan släcks.
•Däck förlorar normalt en liten mängd luft med tiden, och däcktrycköverva kningen kan inte avgöra om däck-
en förlorar tryck naturligt eller om du har en punkteri ng. Men om du upptäcker att ett däck av fyra har lägre
tryck är detta ett tecken på problem. Lå t någon köra bilen långsamt framåt, så att du kan kontrollera om det
aktuella däcket har skador eller om t.ex. något metallföremål sticker ut någonstans på däcket. Lägg några
droppar vatten på ventilen oc h se om det bubblar. Om det bildas bubblor kan ventilen vara trasig. Läckage
måste hanteras på annat sätt än ge nom att bara fylla på det felbehäftade däcket, eftersom läckor innebär
risker. Ta bilen till en reparationsverkstad. Vi rekommenderar en auktoriserad Mazda-verkstad som har all
utrustning för att reparera däck, TPMS-syste m samt beställa bästa reservdäck för bilen.
Om varningslampan tänd s igen efter att däcktrycken justerats k an det vara fråga om en punktering.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-55
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Register
Gunga bilen....................................... 3-58
H
Handskfack...................................... 5-149
Hastighetsmätare............................... 4-24
Hjälp vid start i backe (HLA)........... 4-89
I
i-ACTIVSENSE.............................. 4-104Adaptiva LED-strålkastare
(ALH).........................................4-111
Adaptivt strålkastarsystem
(AFS)......................................... 4-107
Aktiv säkerhetsteknik................ 4-104
Avancerad bromsassistans i tättrafik
(Advanced SCBS)..................... 4-179
Avbländningssystem (HBC)...... 4-108
Avståndsidentifieringssystem
(DRSS).......................................4-125
Backvarnare för korsande trafik
(RCTA)...................................... 4-131
Bromsassistans i tättrafik [backning]
(SCBS R)................................... 4-187
Bromsassistans i tättrafik [framåt]
(SCBS F)................................... 4-183
Filassistanssystem (LAS) och
varningssystem för filbyte
(LDWS)..................................... 4-161
Framåtriktad kamera (FSC)....... 4-194
Inställningsbar hastighetsbegränsning
(ASL)......................................... 4-172
Kamera och sensorer................. 4-105
Mazda radarfarthållare
(MRCC)..................................... 4-134
Mazda radarfarthållare med stopp-
och körfunktion (MRCC med stopp-
och körfunktion)........................ 4-146
Radarsensor (fram).................... 4-199
Radarsensorer (bak)...................4-202
Smart bromsassistans (SBS)...... 4-191
System för att påkalla förarens
uppmärksamhet (DAA)............. 4-129
System för identifiering av
trafikskyltar (TSR).....................4-119
Säkerhetsteknik innan
kollision..................................... 4-105
Ultraljudssensor (bak)............... 4-204
Övervakning av död vinkel
(BSM)........................................ 4-114
i-ELOOP............................................4-94
Display......................................... 4-94
Statusdisplay................................ 4-95
i-stop.................................................. 4-12
i-stop OFF-knapp........................ 4-17
Indikeringslampa (grön).............. 4-19
Rullförhindrande fu nktion........... 4-18
Varningslampa (gul).................... 4-19
i-stopsystemets varningssignal.......... 7-63
Indikering/indikering slampor............ 4-46
Indikeringslampor Glödstift....................................... 4-50
Låg kylvätsketemperatur............. 4-50
Nyckel..........................................4-50
Informationsdekal................................9-2
Inkörning........................................... 3-55
Instrument..........................................4-22
Instrumentgrupp................................ 4-22
Instrumentpanelens belysning........... 4-26
Inställningsbar hastighetsbegränsning
(ASL)...............................................4-172 Aktivering/Avaktivering............ 4-176
Huvudindikering för inställningsbar
hastighetsbegränsning (ASL)
(vit)............................................ 4-175
Indikering för inställd
hastighetsbegränsning (ASL)
(grön)......................................... 4-175
Ställa in systemet.......................4-177
Tillfälligt avbryta systemet........ 4-178
Varningssignal för
hastighetsbegränsning................4-175
10-5
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf
