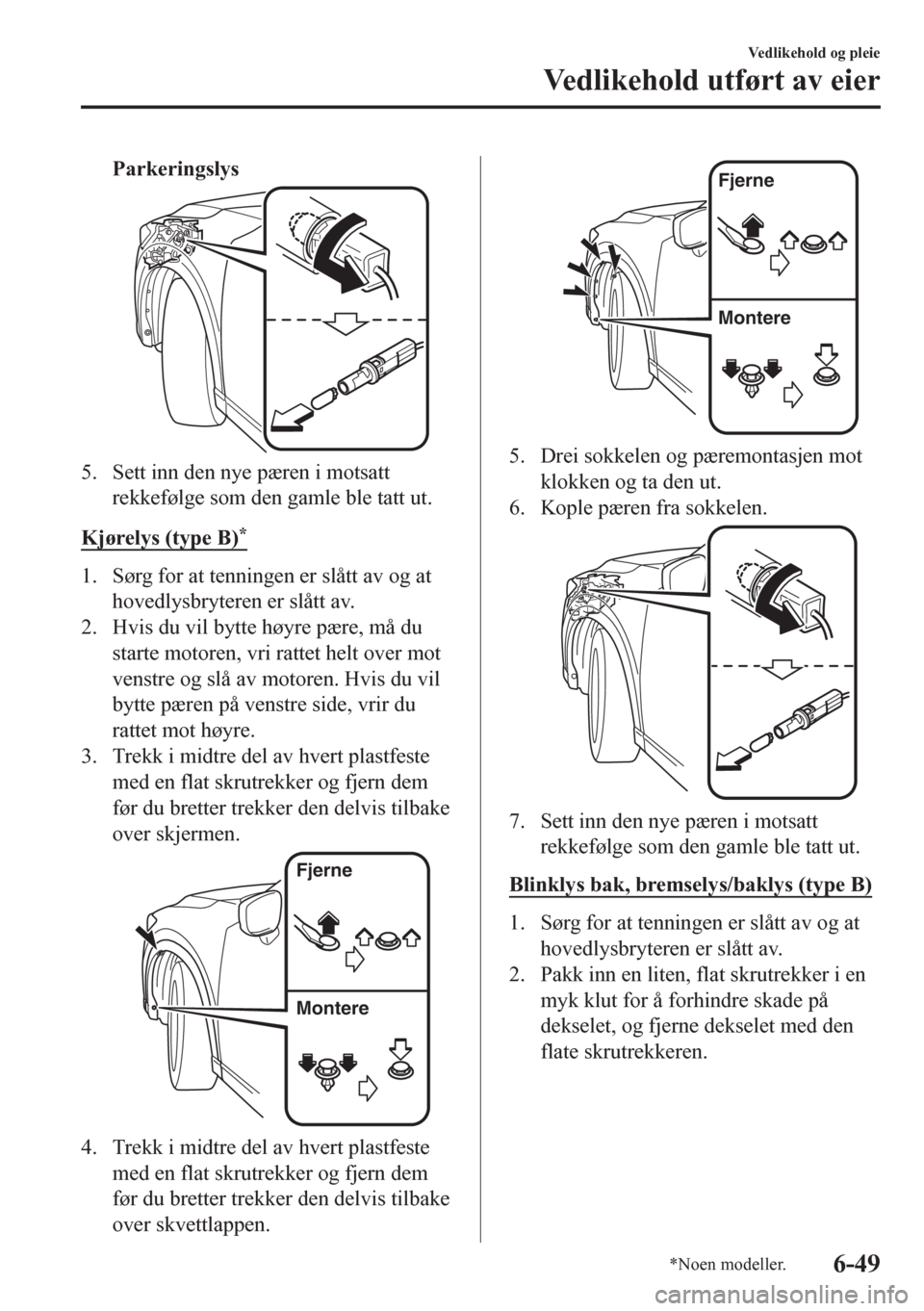

Parkeringslys
5. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Kjørelys (type B)
*
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Hvis du vil bytte høyre pære, må du
starte motoren, vri rattet helt over mot
venstre og slå av motoren. Hvis du vil
bytte pæren på venstre side, vrir du
rattet mot høyre.
3. Trekk i midtre del av hvert plastfeste
med en flat skrutrekker og fjern dem
før du bretter trekker den delvis tilbake
over skjermen.
Fjerne
Montere
4. Trekk i midtre del av hvert plastfeste
med en flat skrutrekker og fjern dem
før du bretter trekker den delvis tilbake
over skvettlappen.
Fjerne
Montere
5. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
6. Kople pæren fra sokkelen.
7. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Blinklys bak, bremselys/baklys (type B)
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Pakk inn en liten, flat skrutrekker i en
myk klut for å forhindre skade på
dekselet, og fjerne dekselet med den
flate skrutrekkeren.
Vedlikehold og pleie
Vedlikehold utført av eier
*Noen modeller.6-49

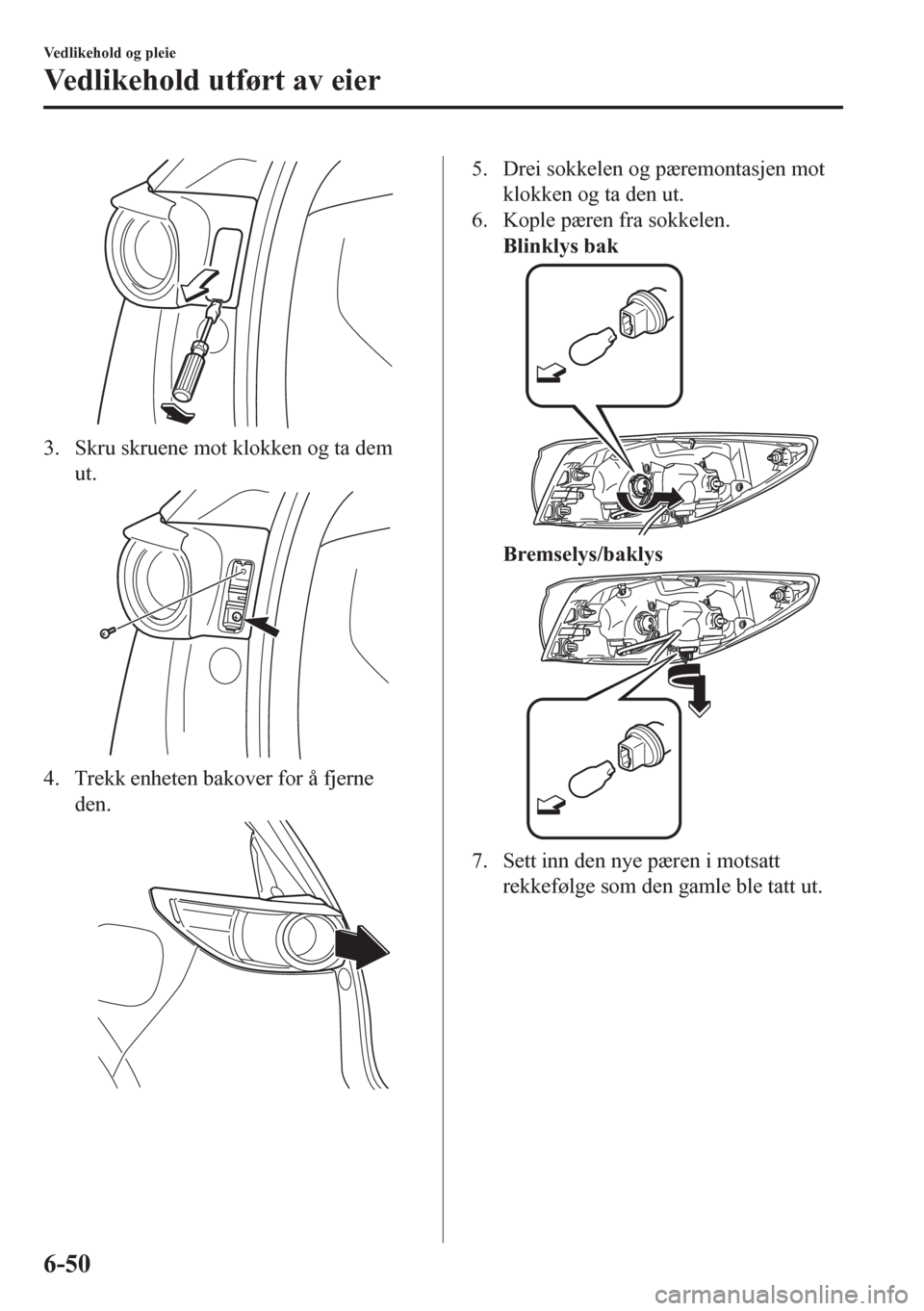

3. Skru skruene mot klokken og ta dem
ut.
4. Trekk enheten bakover for å fjerne
den.
5. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
6. Kople pæren fra sokkelen.
Blinklys bak
Bremselys/baklys
7. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Vedlikehold og pleie
Vedlikehold utført av eier
6-50

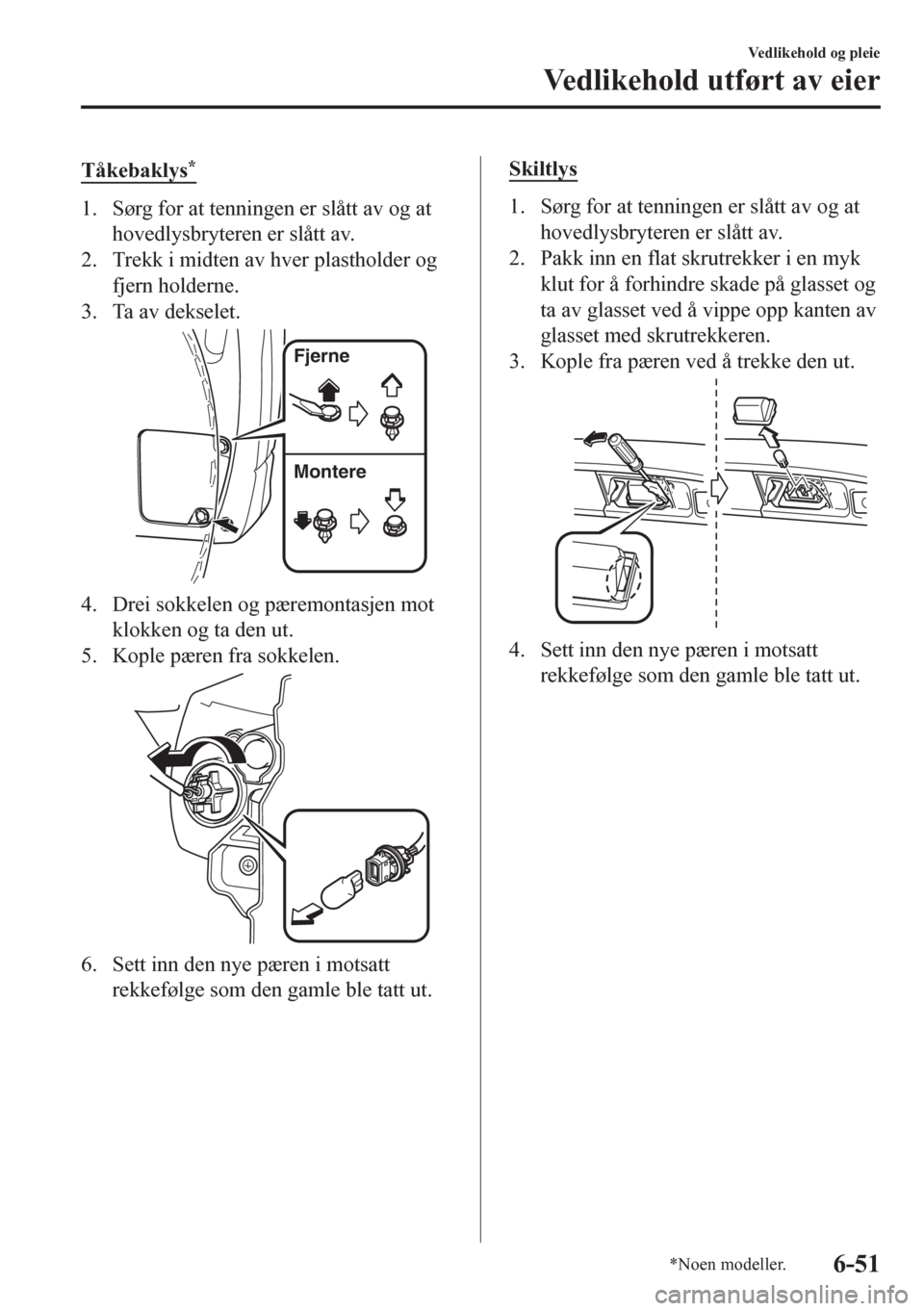

Tåkebaklys*
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Trekk i midten av hver plastholder og
fjern holderne.
3. Ta av dekselet.
Fjerne
Montere
4. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
5. Kople pæren fra sokkelen.
6. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Skiltlys
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Pakk inn en flat skrutrekker i en myk
klut for å forhindre skade på glasset og
ta av glasset ved å vippe opp kanten av
glasset med skrutrekkeren.
3. Kople fra pæren ved å trekke den ut.
4. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Vedlikehold og pleie
Vedlikehold utført av eier
*Noen modeller.6-51

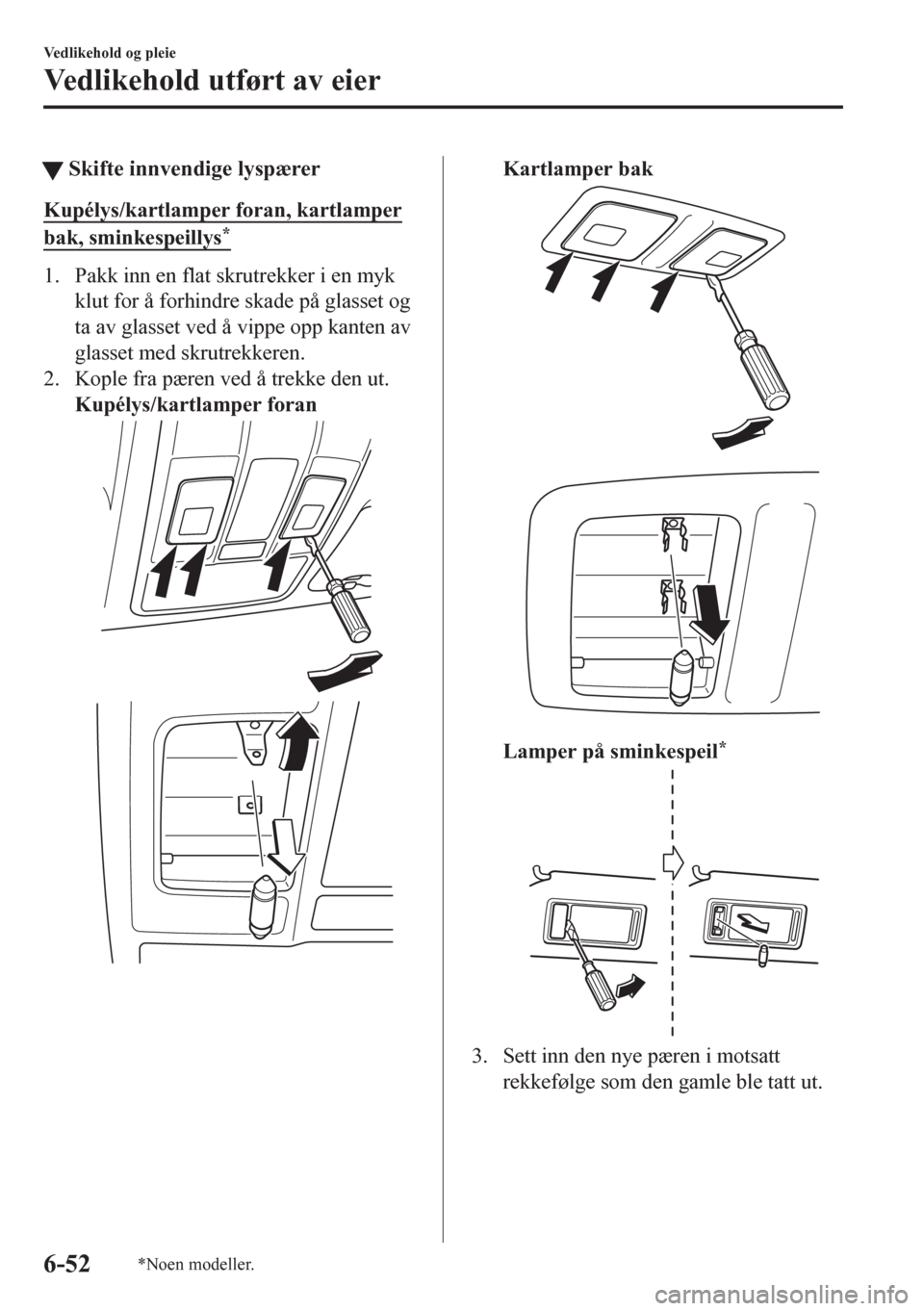

tSkifte innvendige lyspærer
Kupélys/kartlamper foran, kartlamper
bak, sminkespeillys*
1. Pakk inn en flat skrutrekker i en myk
klut for å forhindre skade på glasset og
ta av glasset ved å vippe opp kanten av
glasset med skrutrekkeren.
2. Kople fra pæren ved å trekke den ut.
Kupélys/kartlamper foran
Kartlamper bak
Lamper på sminkespeil*
3. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Vedlikehold og pleie
Vedlikehold utført av eier
6-52*Noen modeller.

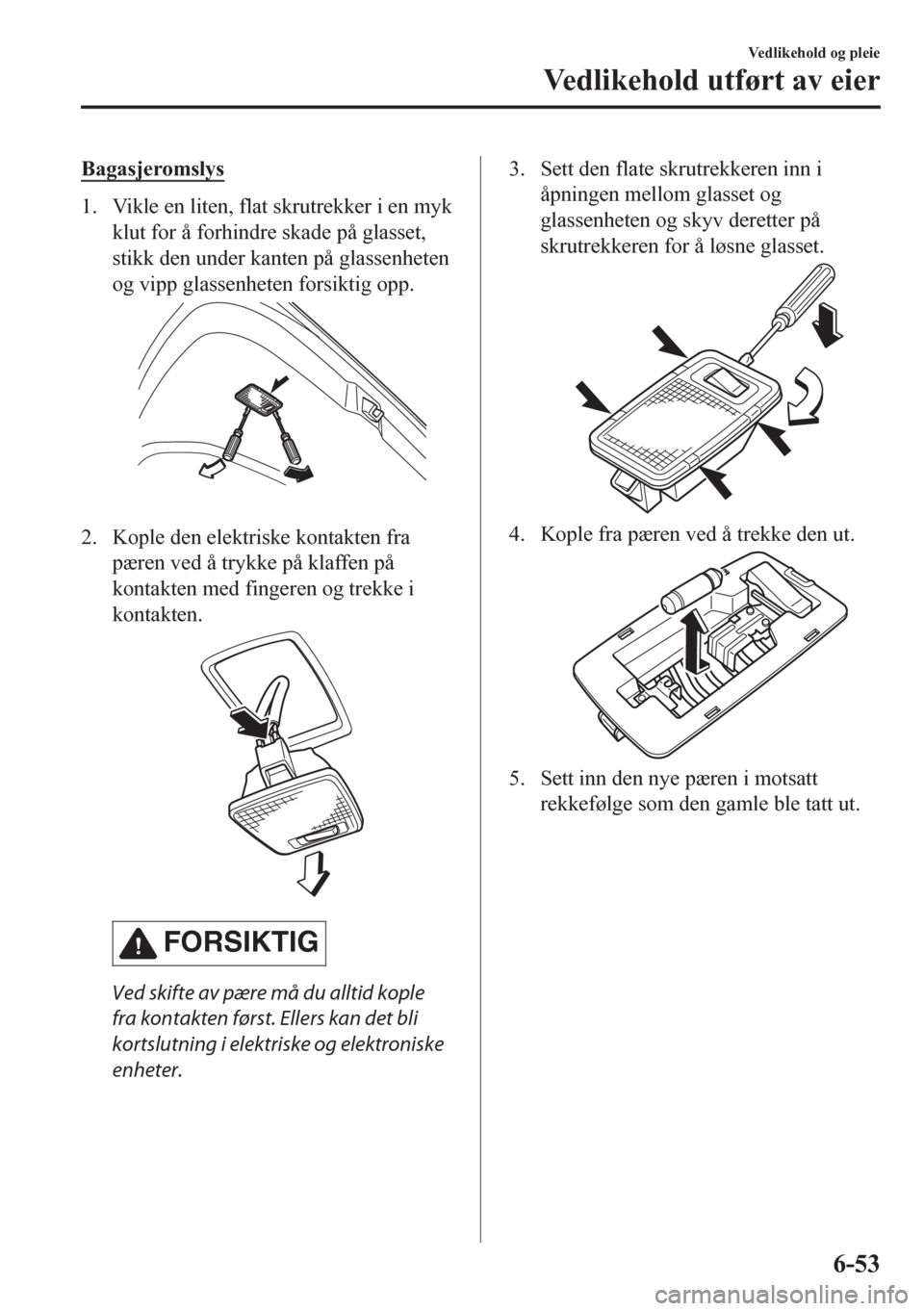

Bagasjeromslys
1. Vikle en liten, flat skrutrekker i en myk
klut for å forhindre skade på glasset,
stikk den under kanten på glassenheten
og vipp glassenheten forsiktig opp.
2. Kople den elektriske kontakten fra
pæren ved å trykke på klaffen på
kontakten med fingeren og trekke i
kontakten.
FORSIKTIG
Ved skifte av pære må du alltid kople
fra kontakten først. Ellers kan det bli
kortslutning i elektriske og elektroniske
enheter.
3. Sett den flate skrutrekkeren inn i
åpningen mellom glasset og
glassenheten og skyv deretter på
skrutrekkeren for å løsne glasset.
4. Kople fra pæren ved å trekke den ut.
5. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Vedlikehold og pleie
Vedlikehold utført av eier
6-53

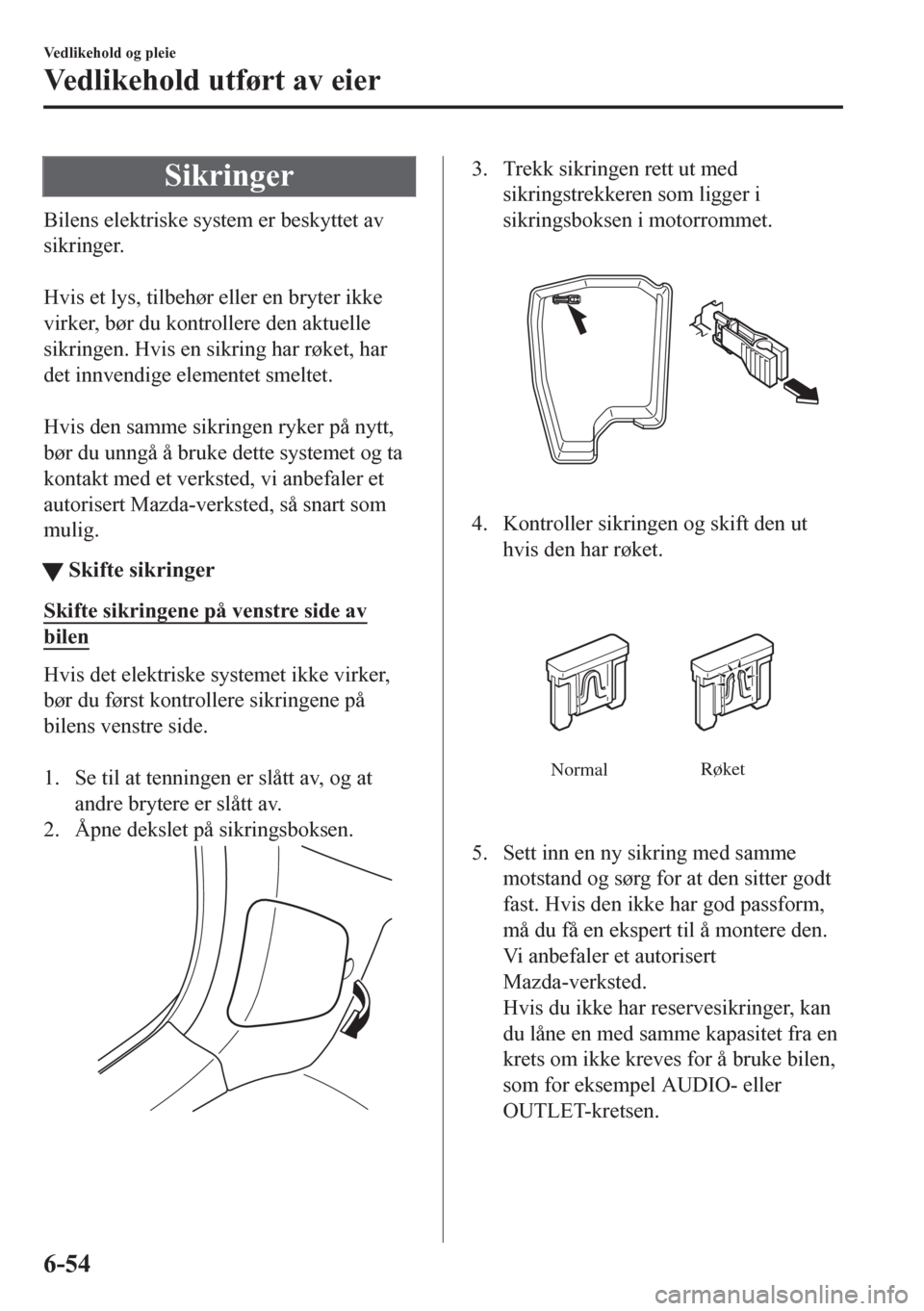

Sikringer
Bilens elektriske system er beskyttet av
sikringer.

Hvis et lys, tilbehør eller en bryter ikke
virker, bør du kontrollere den aktuelle
sikringen. Hvis en sikring har røket, har
det innvendige elementet smeltet.

Hvis den samme sikringen ryker på nytt,
bør du unngå å bruke dette systemet og ta
kontakt med et verksted, vi anbefaler et
autorisert Mazda-verksted, så snart som
mulig.
tSkifte sikringer
Skifte sikringene på venstre side av
bilen
Hvis det elektriske systemet ikke virker,
bør du først kontrollere sikringene på
bilens venstre side.

1. Se til at tenningen er slått av, og at
andre brytere er slått av.
2. Åpne dekslet på sikringsboksen.
3. Trekk sikringen rett ut med
sikringstrekkeren som ligger i
sikringsboksen i motorrommet.
4. Kontroller sikringen og skift den ut
hvis den har røket.
NormalRøket
5. Sett inn en ny sikring med samme
motstand og sørg for at den sitter godt
fast. Hvis den ikke har god passform,
må du få en ekspert til å montere den.
Vi anbefaler et autorisert
Mazda-verksted.
Hvis du ikke har reservesikringer, kan
du låne en med samme kapasitet fra en
krets om ikke kreves for å bruke bilen,
som for eksempel AUDIO- eller
OUTLET-kretsen.
Vedlikehold og pleie
Vedlikehold utført av eier
6-54

FORSIKTIG
Skift alltid ut en sikring med en original
Mazda-sikring eller tilsvarende med
samme klassifisering. Hvis ikke kan du
skade det elektriske systemet.
6. Sett på igjen dekselet og sørg for at det
er forsvarlig festet.

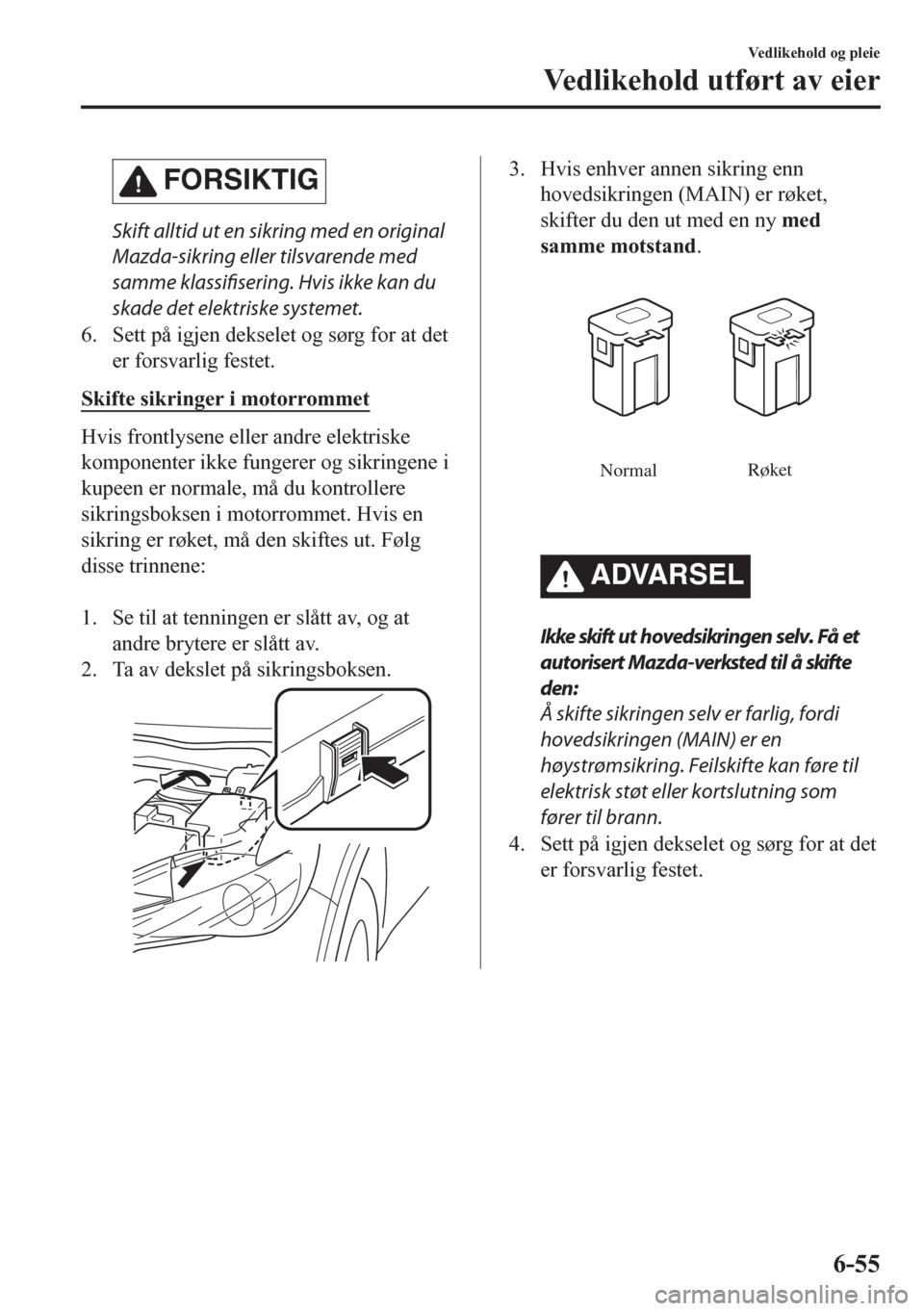

Skifte sikringer i motorrommet
Hvis frontlysene eller andre elektriske
komponenter ikke fungerer og sikringene i
kupeen er normale, må du kontrollere
sikringsboksen i motorrommet. Hvis en
sikring er røket, må den skiftes ut. Følg
disse trinnene:

1. Se til at tenningen er slått av, og at
andre brytere er slått av.
2. Ta av dekslet på sikringsboksen.
3. Hvis enhver annen sikring enn
hovedsikringen (MAIN) er røket,
skifter du den ut med en ny med
samme motstand.
NormalRøket
ADVARSEL
Ikke skift ut hovedsikringen selv. Få et
autorisert Mazda-verksted til å skifte
den:
Å skifte sikringen selv er farlig, fordi
hovedsikringen (MAIN) er en
høystrømsikring. Feilskifte kan føre til
elektrisk støt eller kortslutning som
fører til brann.
4. Sett på igjen dekselet og sørg for at det
er forsvarlig festet.
Vedlikehold og pleie
Vedlikehold utført av eier
6-55

tBeskrivelse av sikringsboksen
Sikringsboks (motorrom)
BESKRIVELSESIKRIN-
GENS KA-
PA S I T E TBESKYTTET KOMPONENT
1
50 A For beskyttelse av forskjellige kretser
2 IG2 30 A For beskyttelse av forskjellige kretser
3INJECTOR
ENG.SUB30 A
Motorens kontrollsystem
*
4SCR1
EVVT20 A
Motorens kontrollsystem*
5 P.WINDOW1 30 A
Elektriske vinduer*
6 R.HEATER 20 AŠ
7 ADD FAN DE 40 A
Kjølevifte
*
8 WIPER.DEI 20 A
Defroster for vindusviskere for frontruten*
9 DEFOG 40 A Varmetråder i bakruten
10 DCDC DE 40 A
For beskyttelse av forskjellige kretser
*
11 EPB R 20 A Elektrisk parkeringsbrems (EPB) (HS)
12 EPB L 20 A Elektrisk parkeringsbrems (EPB) (VS)
Vedlikehold og pleie
Vedlikehold utført av eier
6-56*Noen modeller.

BESKRIVELSESIKRIN-
GENS KA-
PA S I T E TBESKYTTET KOMPONENT
13AUDIO
DCDC REG30 A
Stereoanlegg
*
14 FAN GE 30 A
Kjølevifte*
15 ENG.MAIN 40 A Motorens kontrollsystem
16 ABS/DSC M 50 A ABS, dynamisk stabilitetskontroll
17 FAN DE 40 A
Kjølevifte
*
18 WIPER 20 A Vindusvisker og -spyler for frontrute
19 HEATER 40 A Klimaanlegg
20 ADD FAN GE 30 A
Kjølevifte
*
21 ENGINE.IG1 7,5 A Motorens kontrollsystem
22 C/U IG1 15 A For beskyttelse av forskjellige kretser
23 AUDIO2 7,5 A Stereoanlegg
24 METER2 7,5 A
Instrumentpanel
*
25 ENGINE3 15 A Motorens kontrollsystem
26 ENGINE2 15 A Motorens kontrollsystem
27 ENGINE1 15 A
Motorens kontrollsystem
*
28 AT 15 A
Girkassekontrollsystem*, tenningsbryter
29 H/CLEAN 20 A
Frontlyktspyler
*
30 A/C 7,5 A
Klimaanlegg*
31 AT PUMP 15 A
Kontrollsystem for gir-/drivakselsystem*
32 HORN 15 A Horn
33 R.WIPER 15 A Vindusvisker bak
34 H/L HI 20 A Fjernlys
35 ST.HEATER 15 A
Oppvarmet ratt
*
36 FOG 15 A
Tåkelys*
377,5 A Motorens kontrollsystem
38 H/L LOW L 15 A Nærlys (venstre side)
39 ENGINE4 15 A
Motorens kontrollsystem
*
40ŠŠ Š
41 METER1 10 A Instrumentpanel
42 SRS1 7,5 A Kollisjonspute
43 BOSE 25 A
Modeller som er utstyrt med Bose
® Sound System*
44 AUDIO1 15 A Stereoanlegg
45 ABS/DSC S 30 A ABS, dynamisk stabilitetskontroll
Vedlikehold og pleie
Vedlikehold utført av eier
*Noen modeller.6-57

BESKRIVELSESIKRIN-
GENS KA-
PA S I T E TBESKYTTET KOMPONENT
46 FUEL PUMP 15 A
Drivstoffsystem
*
47 FUEL WARM 25 A
Drivstoffvarmer*
48 TAIL 15 A Baklys, skiltlys
49SCR2
FUEL PUMP225 A
Drivstoffsystem
*
50 HAZARD 25 A Nødblinklys, retningsblinklys, baklys, parkeringslys
51 H/L LOW R 15 A Nærlys (høyre side)
52 OUTLET 25 A Stikkontakter for tilbehør
53 STOP 10 A Bremselys
54 ROOM 15 A Taklys
Vedlikehold og pleie
Vedlikehold utført av eier
6-58*Noen modeller.
