MAZDA MODEL CX-5 2018 Brukerhåndbok (in Norwegian)

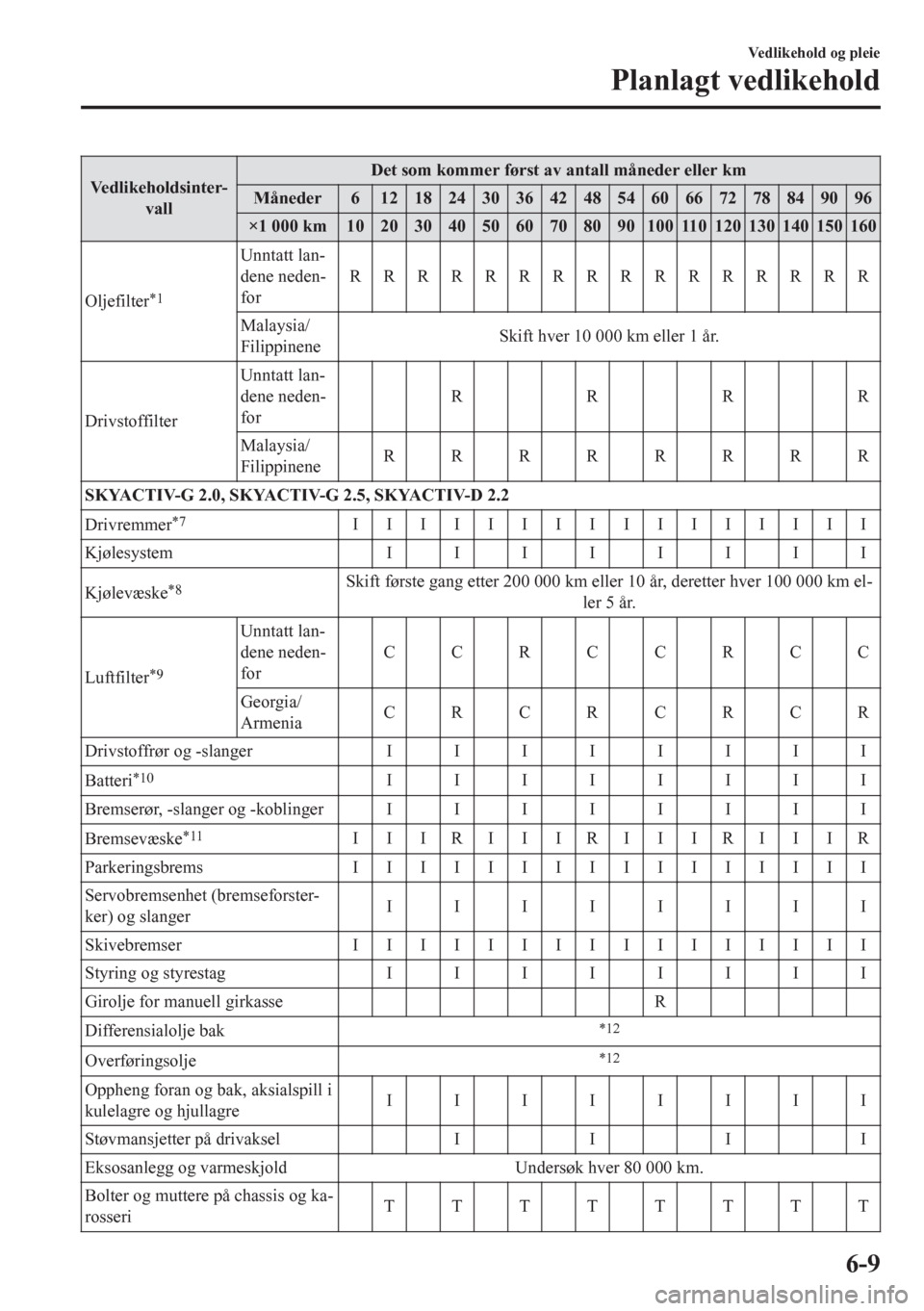

Vedlikeholdsinter-
vallDet som kommer først av antall måneder eller km
Måneder 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1 000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Oljefilter
*1
Unntatt lan-
dene neden-
forRRRRRRRRRRRRRRRR
Malaysia/
FilippineneSkift hver 10 000 km eller 1 år.
DrivstoffilterUnntatt lan-
dene neden-
forRRRR
Malaysia/
FilippineneRRRRRRRR
SKYACTIV-G 2.0, SKYACTIV-G 2.5, SKYACTIV-D 2.2
Drivremmer
*7IIIIIIIIIIIIIIII
Kjølesystem IIIIIIII
Kjølevæske
*8Skift første gang etter 200 000 km eller 10 år, deretter hver 100 000 km el-
ler 5 år.
Luftfilter
*9
Unntatt lan-
dene neden-
forCCRCCRCC
Georgia/
ArmeniaCRCRCRCR
Drivstoffrør og -slangerIIIIIIII
Batteri
*10IIIIIIII
Bremserør, -slanger og -koblingerIIIIIIII
Bremsevæske
*11IIIRIIIRIIIRIIIR
Parkeringsbrems IIIIIIIIIIIIIIII
Servobremsenhet (bremseforster-
ker) og slangerIIIIIIII
Skivebremser IIIIIIIIIIIIIIII
Styring og styrestag IIIIIIII
Girolje for manuell girkasse R
Differensialolje bak
*12
Overføringsolje*12
Oppheng foran og bak, aksialspill i
kulelagre og hjullagreIIIIIIII
Støvmansjetter på drivaksel I I I I
Eksosanlegg og varmeskjold Undersøk hver 80 000 km.
Bolter og muttere på chassis og ka-
rosseriTTTTTTTT
Vedlikehold og pleie
Planlagt vedlikehold
6-9

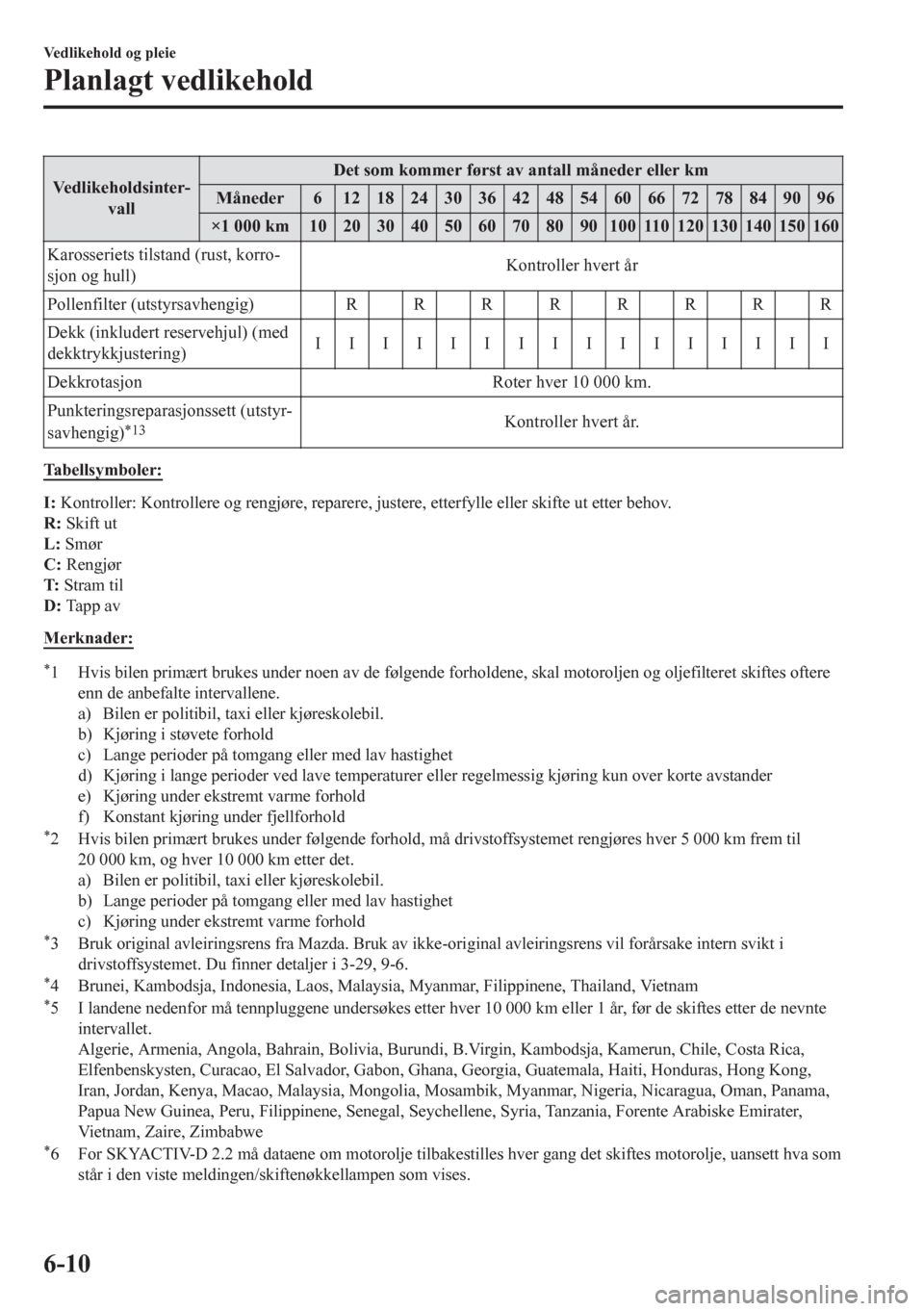

Vedlikeholdsinter-
vallDet som kommer først av antall måneder eller km
Måneder 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1 000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Karosseriets tilstand (rust, korro-
sjon og hull)Kontroller hvert år
Pollenfilter (utstyrsavhengig) RRRRRRRR
Dekk (inkludert reservehjul) (med
dekktrykkjustering)IIIIIIIIIIIIIIII
Dekkrotasjon Roter hver 10 000 km.
Punkteringsreparasjonssett (utstyr-
savhengig)
*13Kontroller hvert år.
Tabellsymboler:
I: Kontroller: Kontrollere og rengjøre, reparere, justere, etterfylle eller skifte ut etter behov.
R: Skift ut
L: Smør
C: Rengjør
T: Stram til
D: Ta p p a v
Merknader:
*1 Hvis bilen primært brukes under noen av de følgende forholdene, skal motoroljen og oljefilteret skiftes oftere
enn de anbefalte intervallene.
a) Bilen er politibil, taxi eller kjøreskolebil.
b) Kjøring i støvete forhold
c) Lange perioder på tomgang eller med lav hastighet
d) Kjøring i lange perioder ved lave temperaturer eller regelmessig kjøring kun over korte avstander
e) Kjøring under ekstremt varme forhold
f) Konstant kjøring under fjellforhold
*2 Hvis bilen primært brukes under følgende forhold, må drivstoffsystemet rengjøres hver 5 000 km frem til
20 000 km, og hver 10 000 km etter det.
a) Bilen er politibil, taxi eller kjøreskolebil.
b) Lange perioder på tomgang eller med lav hastighet
c) Kjøring under ekstremt varme forhold
*3 Bruk original avleiringsrens fra Mazda. Bruk av ikke-original avleiringsrens vil forårsake intern svikt i
drivstoffsystemet. Du finner detaljer i 3-29, 9-6.
*4 Brunei, Kambodsja, Indonesia, Laos, Malaysia, Myanmar, Filippinene, Thailand, Vietnam*5 I landene nedenfor må tennpluggene undersøkes etter hver 10 000 km eller 1 år, før de skiftes etter de nevnte
intervallet.
Algerie, Armenia, Angola, Bahrain, Bolivia, Burundi, B.Virgin, Kambodsja, Kamerun, Chile, Costa Rica,
Elfenbenskysten, Curacao, El Salvador, Gabon, Ghana, Georgia, Guatemala, Haiti, Honduras, Hong Kong,
Iran, Jordan, Kenya, Macao, Malaysia, Mongolia, Mosambik, Myanmar, Nigeria, Nicaragua, Oman, Panama,
Papua New Guinea, Peru, Filippinene, Senegal, Seychellene, Syria, Tanzania, Forente Arabiske Emirater,
Vietnam, Zaire, Zimbabwe
*6 For SKYACTIV-D 2.2 må dataene om motorolje tilbakestilles hver gang det skiftes motorolje, uansett hva som
står i den viste meldingen/skiftenøkkellampen som vises.
Vedlikehold og pleie
Planlagt vedlikehold
6-10

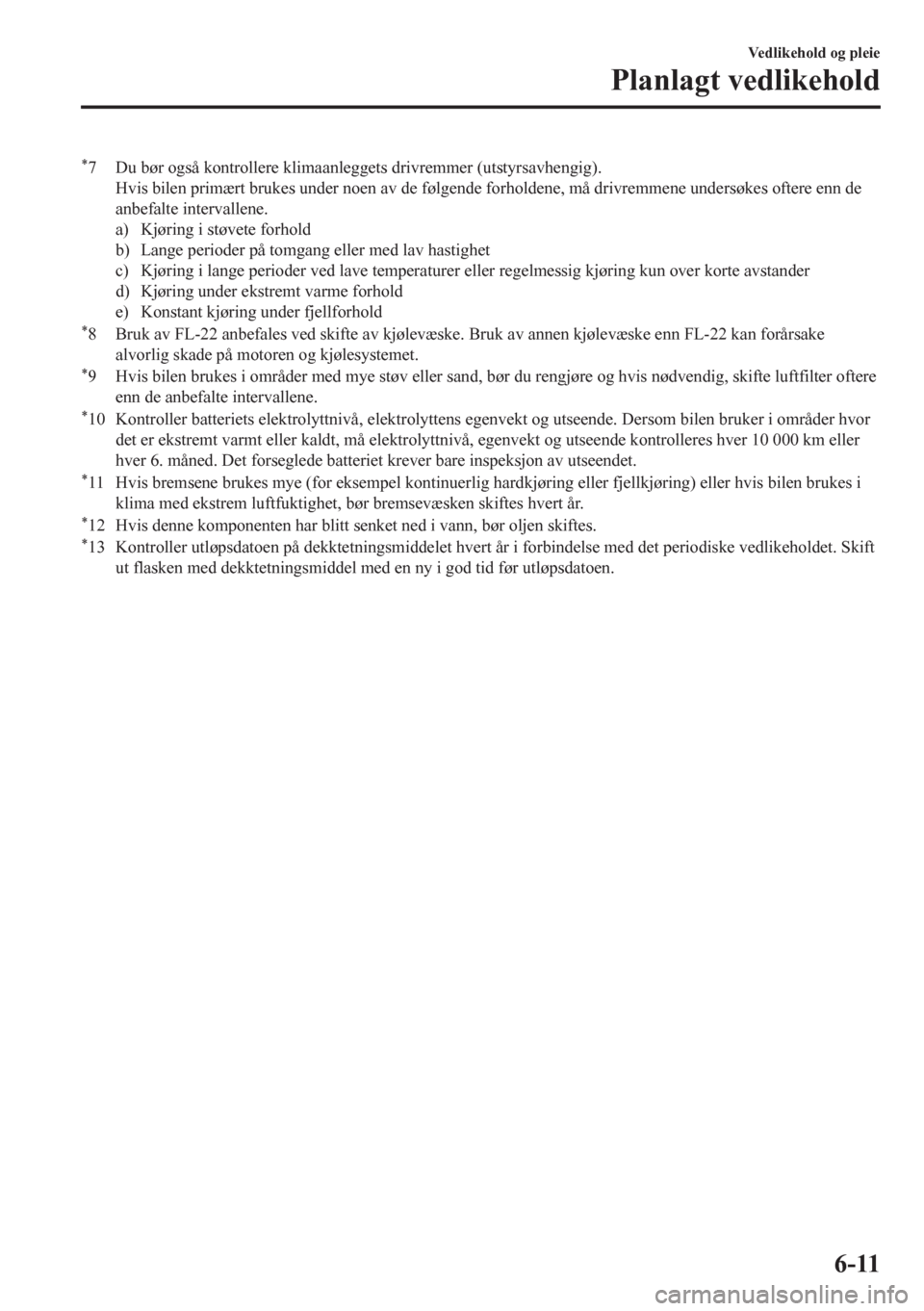

*7 Du bør også kontrollere klimaanleggets drivremmer (utstyrsavhengig).
Hvis bilen primært brukes under noen av de følgende forholdene, må drivremmene undersøkes oftere enn de
anbefalte intervallene.
a) Kjøring i støvete forhold
b) Lange perioder på tomgang eller med lav hastighet
c) Kjøring i lange perioder ved lave temperaturer eller regelmessig kjøring kun over korte avstander
d) Kjøring under ekstremt varme forhold
e) Konstant kjøring under fjellforhold
*8 Bruk av FL-22 anbefales ved skifte av kjølevæske. Bruk av annen kjølevæske enn FL-22 kan forårsake
alvorlig skade på motoren og kjølesystemet.
*9 Hvis bilen brukes i områder med mye støv eller sand, bør du rengjøre og hvis nødvendig, skifte luftfilter oftere
enn de anbefalte intervallene.
*10 Kontroller batteriets elektrolyttnivå, elektrolyttens egenvekt og utseende. Dersom bilen bruker i områder hvor
det er ekstremt varmt eller kaldt, må elektrolyttnivå, egenvekt og utseende kontrolleres hver 10 000 km eller
hver 6. måned. Det forseglede batteriet krever bare inspeksjon av utseendet.
*11 Hvis bremsene brukes mye (for eksempel kontinuerlig hardkjøring eller fjellkjøring) eller hvis bilen brukes i
klima med ekstrem luftfuktighet, bør bremsevæsken skiftes hvert år.
*12 Hvis denne komponenten har blitt senket ned i vann, bør oljen skiftes.*13 Kontroller utløpsdatoen på dekktetningsmiddelet hvert år i forbindelse med det periodiske vedlikeholdet. Skift
ut flasken med dekktetningsmiddel med en ny i god tid før utløpsdatoen.
Vedlikehold og pleie
Planlagt vedlikehold
6-11

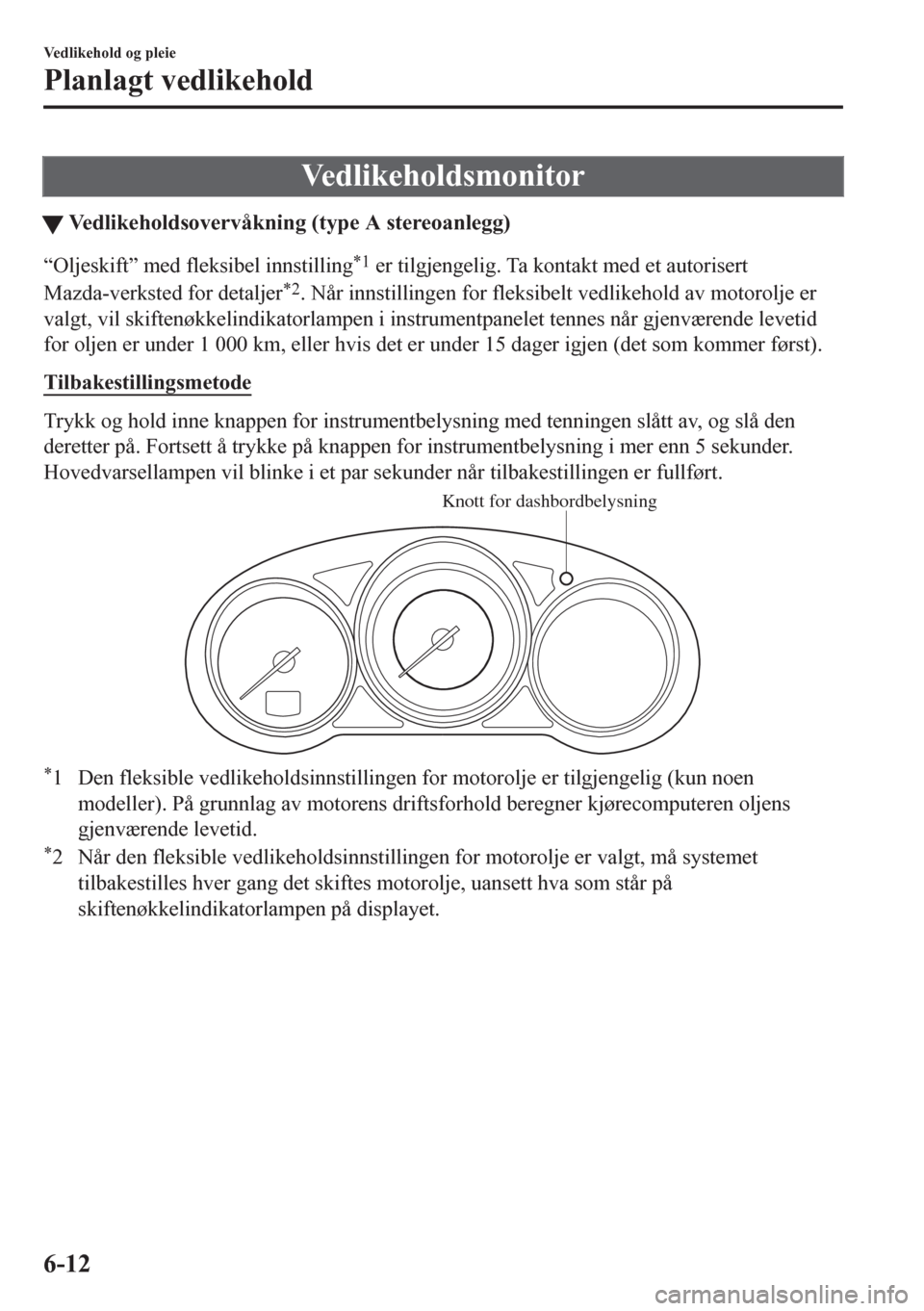

Vedlikeholdsmonitor
tVedlikeholdsovervåkning (type A stereoanlegg)
“Oljeskift” med fleksibel innstilling*1 er tilgjengelig. Ta kontakt med et autorisert
Mazda-verksted for detaljer
*2. Når innstillingen for fleksibelt vedlikehold av motorolje er
valgt, vil skiftenøkkelindikatorlampen i instrumentpanelet tennes når gjenværende levetid
for oljen er under 1 000 km, eller hvis det er under 15 dager igjen (det som kommer først).
Tilbakestillingsmetode
Trykk og hold inne knappen for instrumentbelysning med tenningen slått av, og slå den
deretter på. Fortsett å trykke på knappen for instrumentbelysning i mer enn 5 sekunder.
Hovedvarsellampen vil blinke i et par sekunder når tilbakestillingen er fullført.
Knott for dashbordbelysning
*1 Den fleksible vedlikeholdsinnstillingen for motorolje er tilgjengelig (kun noen
modeller). På grunnlag av motorens driftsforhold beregner kjørecomputeren oljens
gjenværende levetid.
*2 Når den fleksible vedlikeholdsinnstillingen for motorolje er valgt, må systemet
tilbakestilles hver gang det skiftes motorolje, uansett hva som står på
skiftenøkkelindikatorlampen på displayet.
Vedlikehold og pleie
Planlagt vedlikehold
6-12

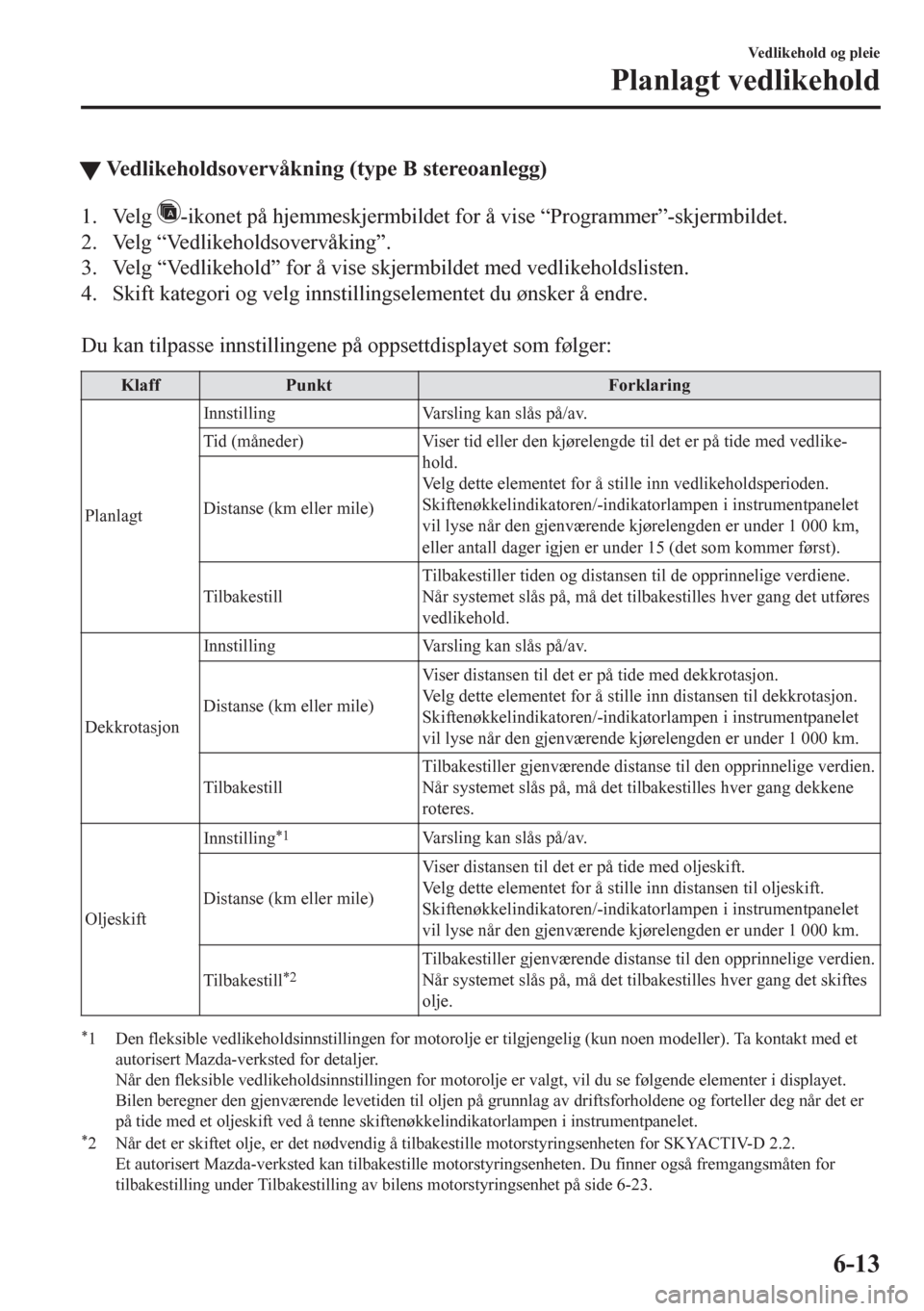

tVedlikeholdsovervåkning (type B stereoanlegg)
1. Velg -ikonet på hjemmeskjermbildet for å vise “Programmer”-skjermbildet.
2. Velg “Vedlikeholdsovervåking”.
3. Velg “Vedlikehold” for å vise skjermbildet med vedlikeholdslisten.
4. Skift kategori og velg innstillingselementet du ønsker å endre.

Du kan tilpasse innstillingene på oppsettdisplayet som følger:
Klaff Punkt Forklaring
PlanlagtInnstilling Varsling kan slås på/av.
Tid (måneder) Viser tid eller den kjørelengde til det er på tide med vedlike-
hold.
Velg dette elementet for å stille inn vedlikeholdsperioden.
Skiftenøkkelindikatoren/-indikatorlampen i instrumentpanelet
vil lyse når den gjenværende kjørelengden er under 1 000 km,
eller antall dager igjen er under 15 (det som kommer først). Distanse (km eller mile)
TilbakestillTilbakestiller tiden og distansen til de opprinnelige verdiene.
Når systemet slås på, må det tilbakestilles hver gang det utføres
vedlikehold.
DekkrotasjonInnstilling Varsling kan slås på/av.
Distanse (km eller mile)Viser distansen til det er på tide med dekkrotasjon.
Velg dette elementet for å stille inn distansen til dekkrotasjon.
Skiftenøkkelindikatoren/-indikatorlampen i instrumentpanelet
vil lyse når den gjenværende kjørelengden er under 1 000 km.
TilbakestillTilbakestiller gjenværende distanse til den opprinnelige verdien.
Når systemet slås på, må det tilbakestilles hver gang dekkene
roteres.
OljeskiftInnstilling
*1Varsling kan slås på/av.
Distanse (km eller mile)Viser distansen til det er på tide med oljeskift.
Velg dette elementet for å stille inn distansen til oljeskift.
Skiftenøkkelindikatoren/-indikatorlampen i instrumentpanelet
vil lyse når den gjenværende kjørelengden er under 1 000 km.
Tilbakestill
*2Tilbakestiller gjenværende distanse til den opprinnelige verdien.
Når systemet slås på, må det tilbakestilles hver gang det skiftes
olje.
*1 Den fleksible vedlikeholdsinnstillingen for motorolje er tilgjengelig (kun noen modeller). Ta kontakt med et
autorisert Mazda-verksted for detaljer.
Når den fleksible vedlikeholdsinnstillingen for motorolje er valgt, vil du se følgende elementer i displayet.
Bilen beregner den gjenværende levetiden til oljen på grunnlag av driftsforholdene og forteller deg når det er
på tide med et oljeskift ved å tenne skiftenøkkelindikatorlampen i instrumentpanelet.
*2 Når det er skiftet olje, er det nødvendig å tilbakestille motorstyringsenheten for SKYACTIV-D 2.2.
Et autorisert Mazda-verksted kan tilbakestille motorstyringsenheten. Du finner også fremgangsmåten for
tilbakestilling under Tilbakestilling av bilens motorstyringsenhet på side 6-23.
Vedlikehold og pleie
Planlagt vedlikehold
6-13

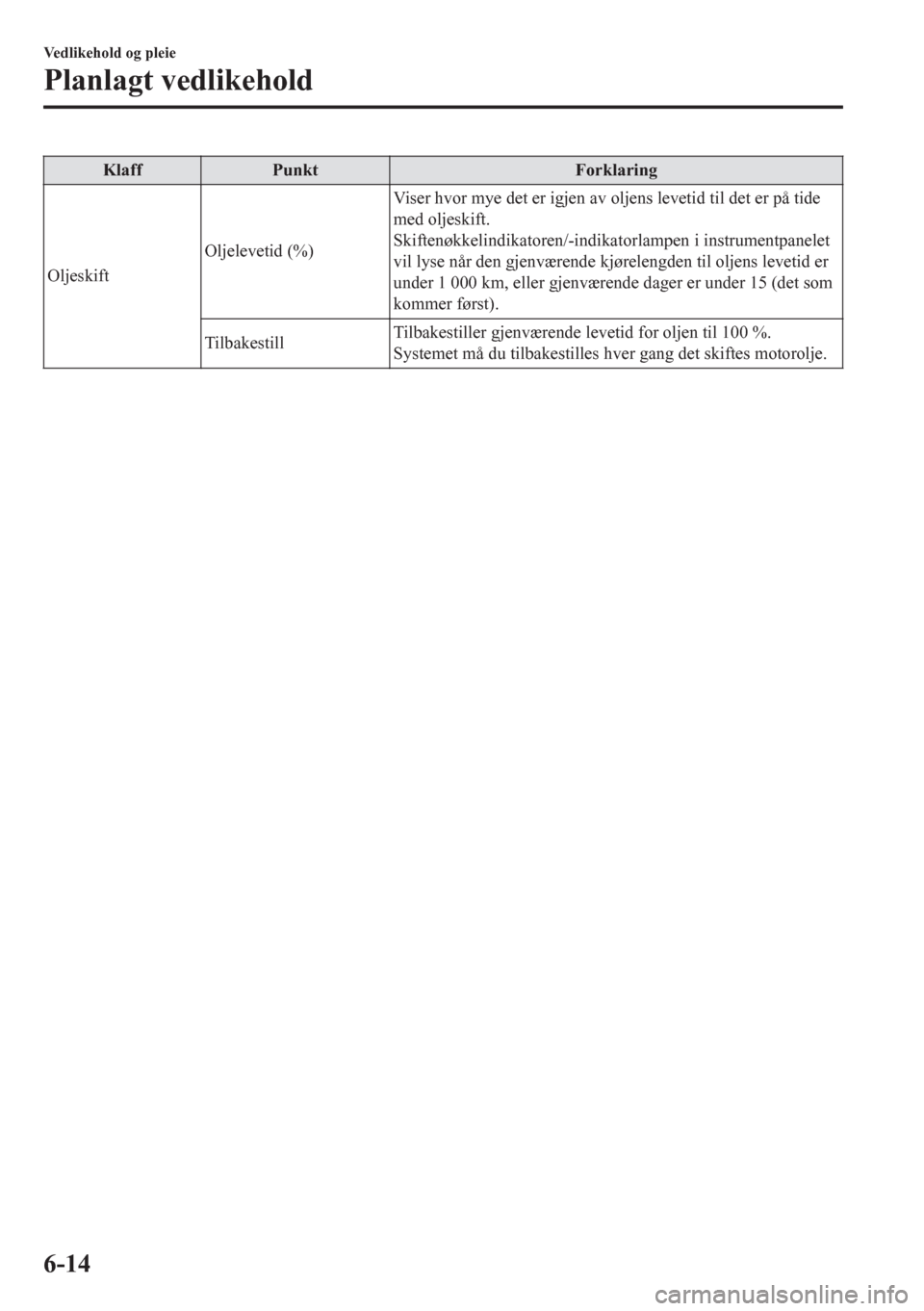

Klaff Punkt Forklaring
OljeskiftOljelevetid (%)Viser hvor mye det er igjen av oljens levetid til det er på tide
med oljeskift.
Skiftenøkkelindikatoren/-indikatorlampen i instrumentpanelet
vil lyse når den gjenværende kjørelengden til oljens levetid er
under 1 000 km, eller gjenværende dager er under 15 (det som
kommer først).
TilbakestillTilbakestiller gjenværende levetid for oljen til 100 %.
Systemet må du tilbakestilles hver gang det skiftes motorolje.
Vedlikehold og pleie
Planlagt vedlikehold
6-14

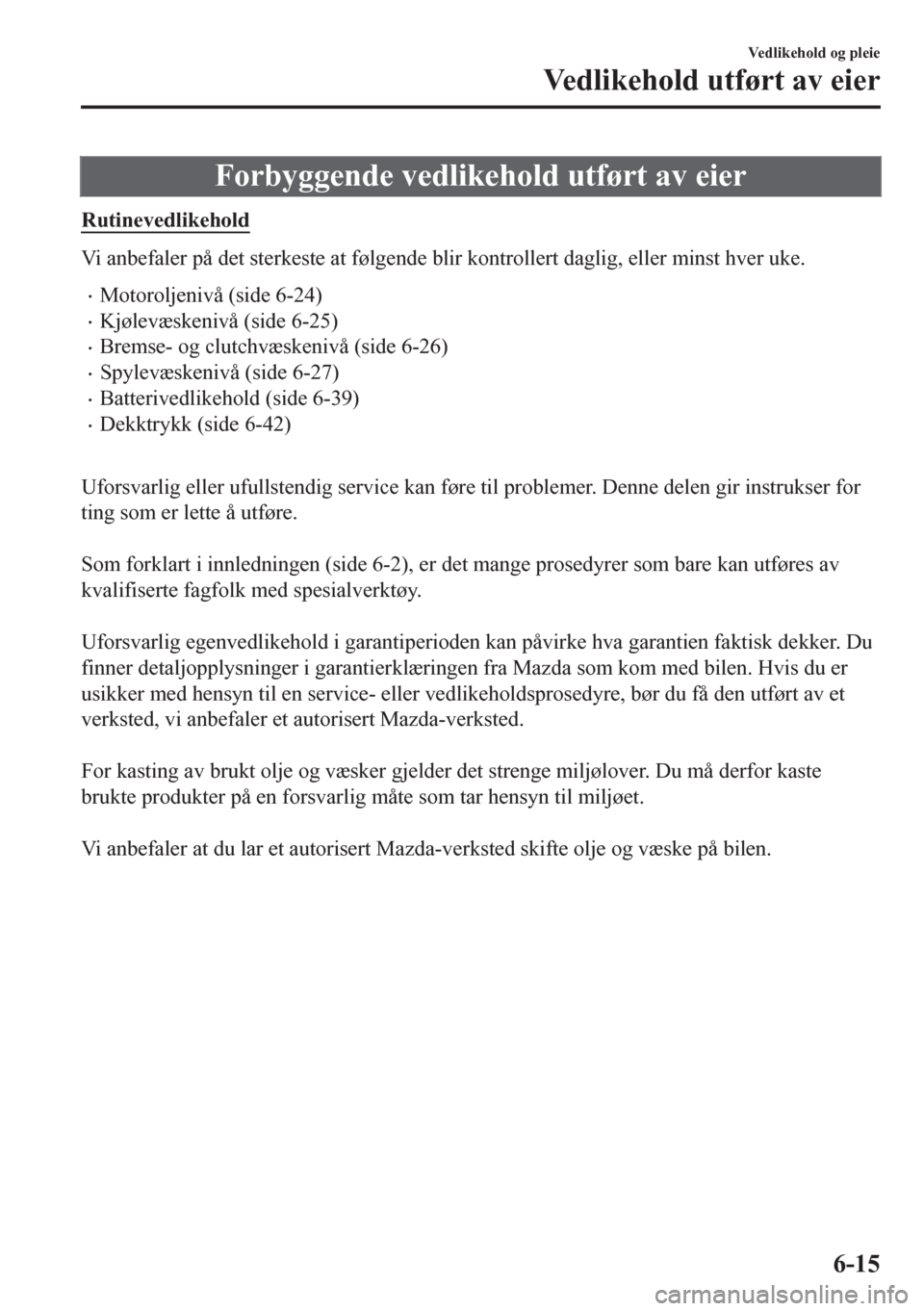

Forbyggende vedlikehold utført av eier
Rutinevedlikehold
Vi anbefaler på det sterkeste at følgende blir kontrollert daglig, eller minst hver uke.
•Motoroljenivå (side 6-24)
•Kjølevæskenivå (side 6-25)
•Bremse- og clutchvæskenivå (side 6-26)
•Spylevæskenivå (side 6-27)
•Batterivedlikehold (side 6-39)
•Dekktrykk (side 6-42)

Uforsvarlig eller ufullstendig service kan føre til problemer. Denne delen gir instrukser for
ting som er lette å utføre.

Som forklart i innledningen (side 6-2), er det mange prosedyrer som bare kan utføres av
kvalifiserte fagfolk med spesialverktøy.

Uforsvarlig egenvedlikehold i garantiperioden kan påvirke hva garantien faktisk dekker. Du
finner detaljopplysninger i garantierklæringen fra Mazda som kom med bilen. Hvis du er
usikker med hensyn til en service- eller vedlikeholdsprosedyre, bør du få den utført av et
verksted, vi anbefaler et autorisert Mazda-verksted.

For kasting av brukt olje og væsker gjelder det strenge miljølover. Du må derfor kaste
brukte produkter på en forsvarlig måte som tar hensyn til miljøet.

Vi anbefaler at du lar et autorisert Mazda-verksted skifte olje og væske på bilen.
Vedlikehold og pleie
Vedlikehold utført av eier
6-15

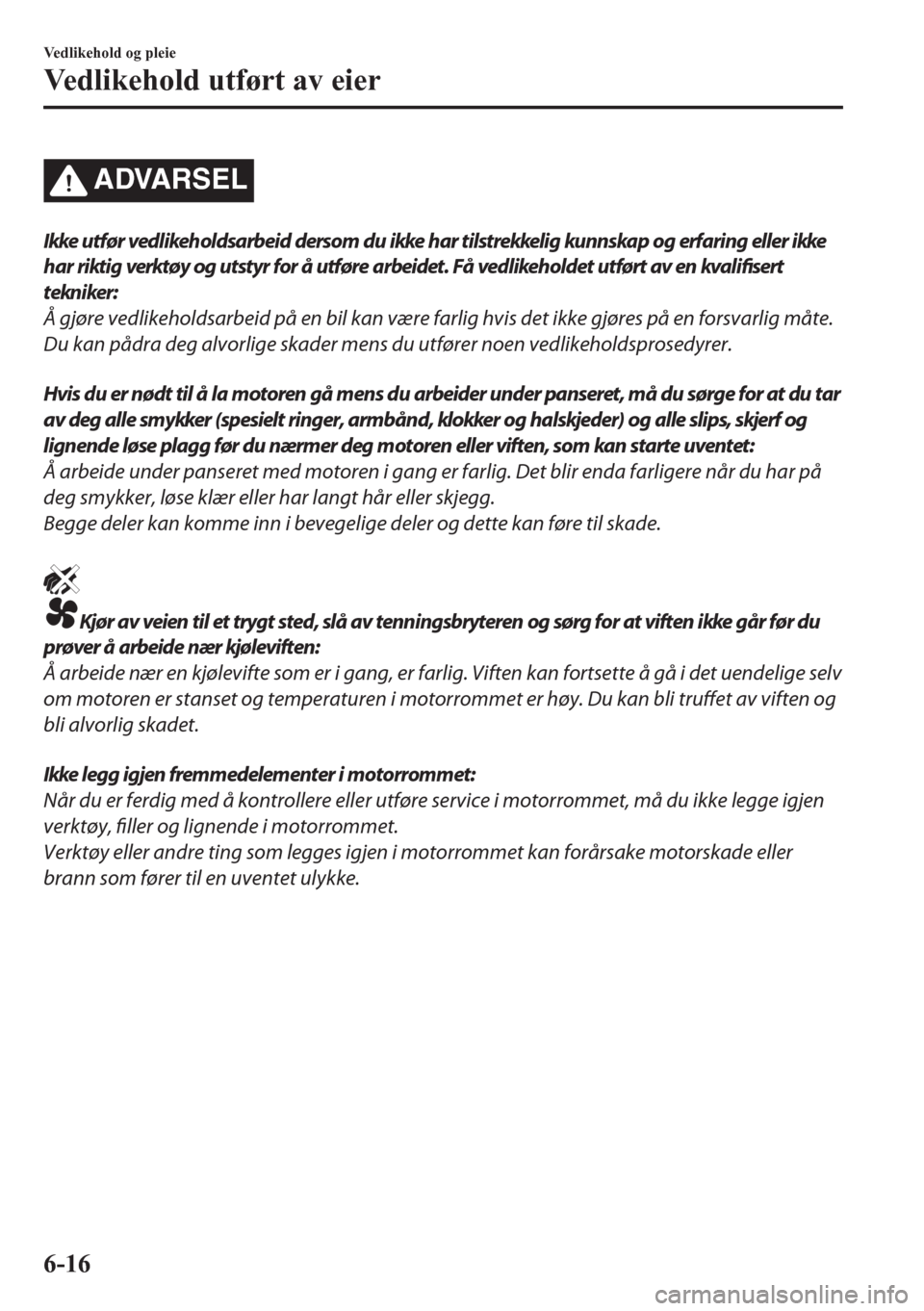

ADVARSEL
Ikke utfør vedlikeh oldsarbeid dersom du ikke h ar tilstrekkelig kunnskap og erfaring eller ikke
har riktig verktøy og utstyr for å utføre arbeidet. Få vedlikeholdet utført av en
kvalifisert
tekniker:
Å gjøre vedlikeholdsarbeid på en bil kan være farlig hvis det ikke gjøres på en forsvarlig måte.
Du kan pådra deg alvorlige skader mens du utfører noen vedlikeholdsprosedyrer.
Hvis du er nødt til å la motoren gå mens du arbeider under panseret, må du sørge for at du tar
av deg alle sm ykker (spesielt ringer, arm bån d, klokker og halskjeder) og alle slips, skjerf og
lignende løse plagg før du nærmer deg motoren eller viften, som kan starte uventet:
Å arbeide under panseret med motoren i gang er farlig. Det blir enda farligere når du har på
deg smykker, løse klær eller har langt hår eller skjegg.
Begge deler kan komme inn i bevegelige deler og dette kan føre til skade.
Kjør av veien til et trygt sted, slå av tenningsbryteren og sørg for at viften ikke går før du
prøver å arbeide nær kjøleviften:
Å arbeide nær en kjølevifte som er i gang, er farlig. Viften kan fortsette å gå i det uendelige selv
om motoren er stanset og temperaturen i motorrommet er høy. Du kan bli truffet av viften og
bli alvorlig skadet.
Ikke legg igjen fremmedelementer i motorrommet:
Når du er ferdig med å kontrollere eller utføre service i motorrommet, må du ikke legge igjen
verktøy, filler og lignende i motorrommet.
Verktøy eller andre ting som legges igjen i motorrommet kan forårsake motorskade eller
brann som fører til en uventet ulykke.
Vedlikehold og pleie
Vedlikehold utført av eier
6-16

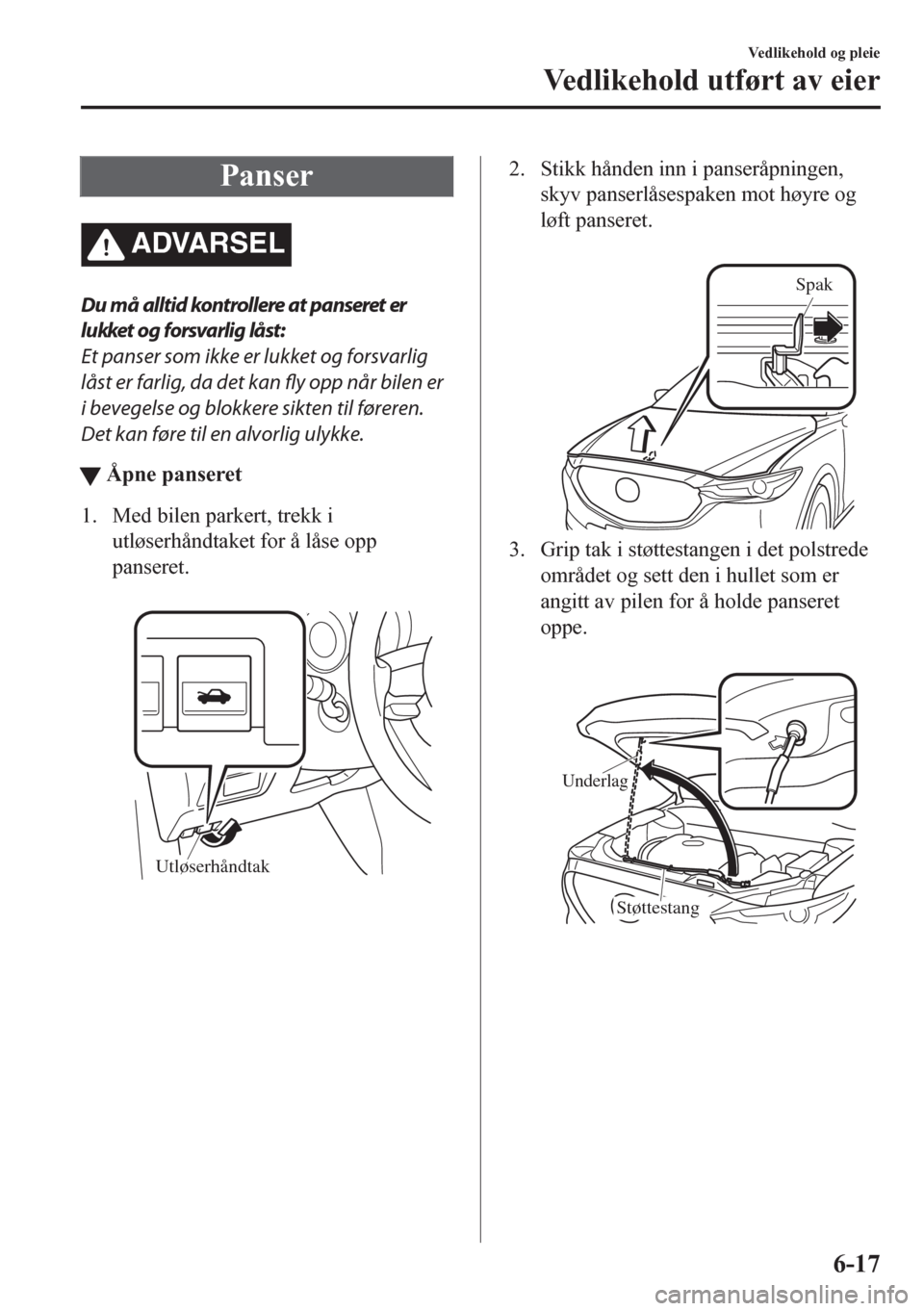

Panser
ADVARSEL
Du må alltid kontrollere at panseret er
lukket og forsvarlig låst:
Et panser som ikke er lukket og forsvarlig
låst er farlig, da det kan fly opp når bilen er
i bevegelse og blokkere sikten til føreren.
Det kan føre til en alvorlig ulykke.
tÅpne panseret
1. Med bilen parkert, trekk i
utløserhåndtaket for å låse opp
panseret.

Utløserhåndtak
2. Stikk hånden inn i panseråpningen,
skyv panserlåsespaken mot høyre og
løft panseret.

Spak
3. Grip tak i støttestangen i det polstrede
området og sett den i hullet som er
angitt av pilen for å holde panseret
oppe.

Underlag
Støttestang
Vedlikehold og pleie
Vedlikehold utført av eier
6-17

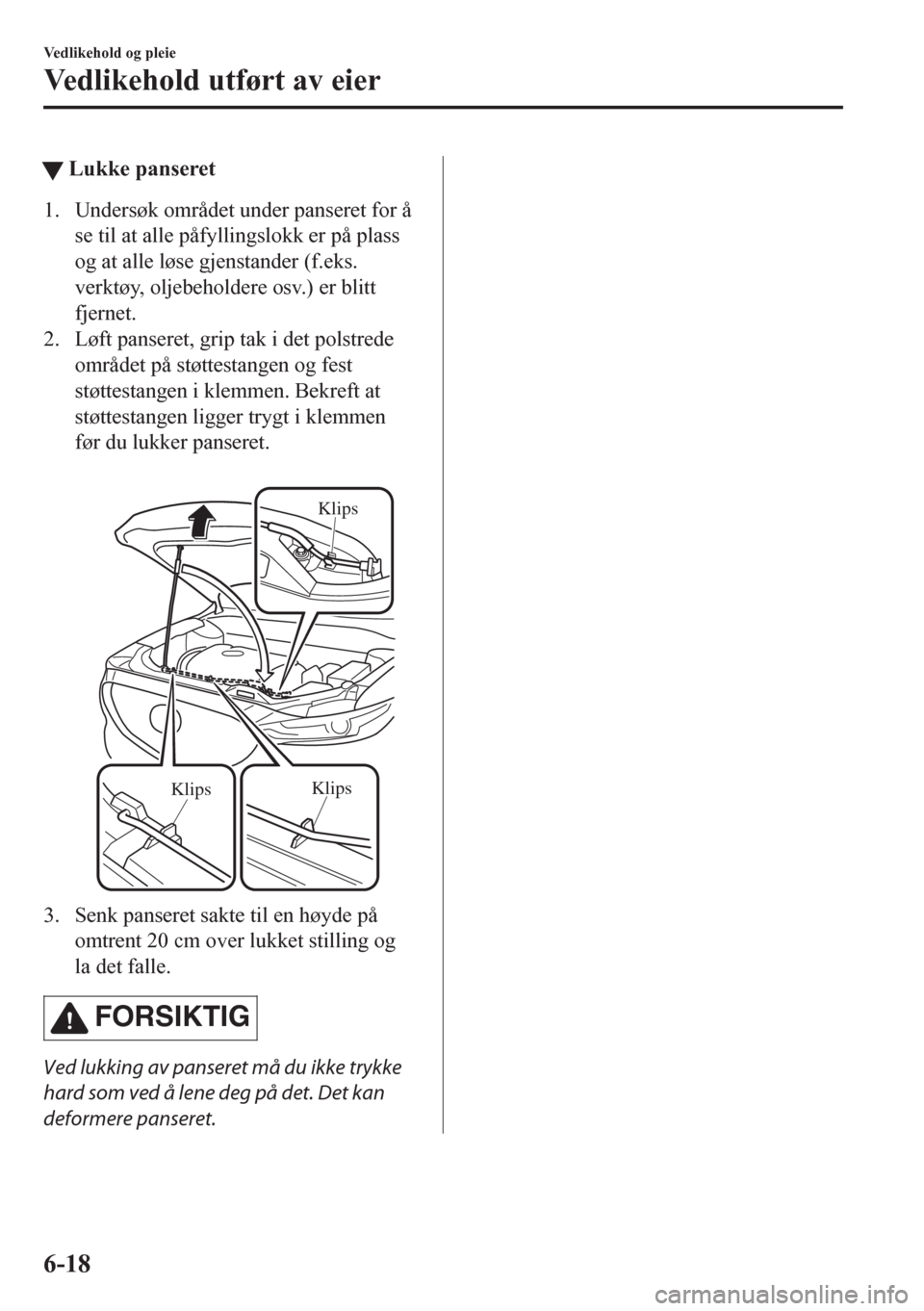

tLukke panseret
1. Undersøk området under panseret for å
se til at alle påfyllingslokk er på plass
og at alle løse gjenstander (f.eks.
verktøy, oljebeholdere osv.) er blitt
fjernet.
2. Løft panseret, grip tak i det polstrede
området på støttestangen og fest
støttestangen i klemmen. Bekreft at
støttestangen ligger trygt i klemmen
før du lukker panseret.

KlipsKlipsKlips
3. Senk panseret sakte til en høyde på
omtrent 20 cm over lukket stilling og
la det falle.
FORSIKTIG
Ved lukking av panseret må du ikke trykke
hard som ved å lene deg på det. Det kan
deformere panseret.
Vedlikehold og pleie
Vedlikehold utført av eier
6-18
