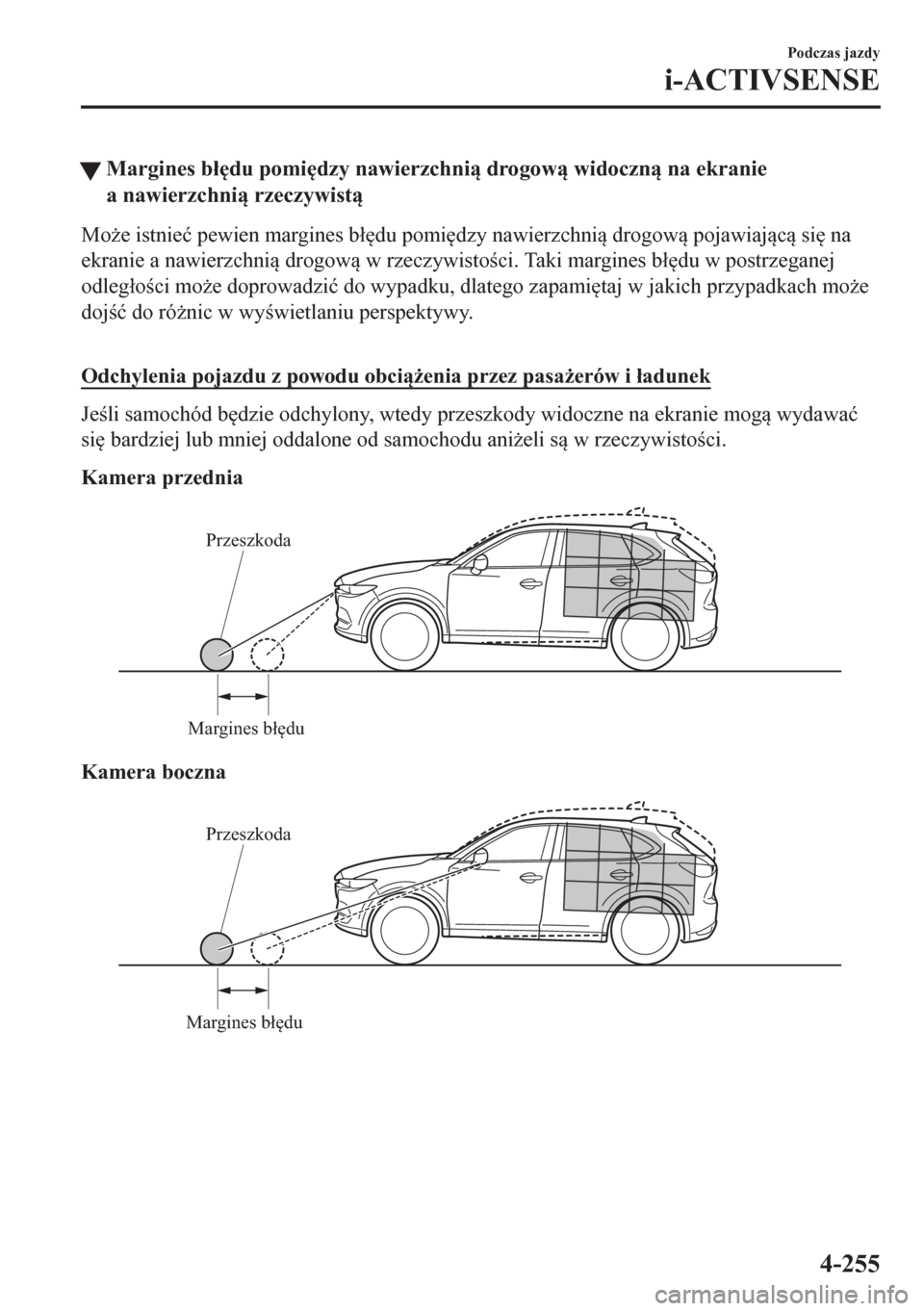

WMargines b á
du pomi
dzy nawierzchni drogow widoczn na ekranie
a nawierzchni rzeczywist
Mo*e istnie ü pewien margines b á
du pomi
dzy nawierzchni drogow pojawiajc si
na
ekranie a nawierzchni drogow w rzeczywisto ci. Taki margines b á
du w postrzeganej
odleg áo ci mo*e doprowadzi ü do wypadku, dlatego zapami
taj w jakich przypadkach mo*e
doj ü do ró*nic w wy wietlaniu perspektywy.
Odchylenia pojazdu z powodu obci*enia przez pasa*erów i áadunek
Je li samochód b
dzie odchylony, wtedy przeszkody widoczne na ekranie mog wydawa ü
si
bardziej lub mniej oddalone od samochodu ani*eli s w rzeczywisto ci.
Kamera przednia
Przeszkoda
Margines błędu
Kamera boczna
Przeszkoda
Margines błędu
Podczas jazdy
i-ACTIVSENSE
4-255
Page 432 of 883

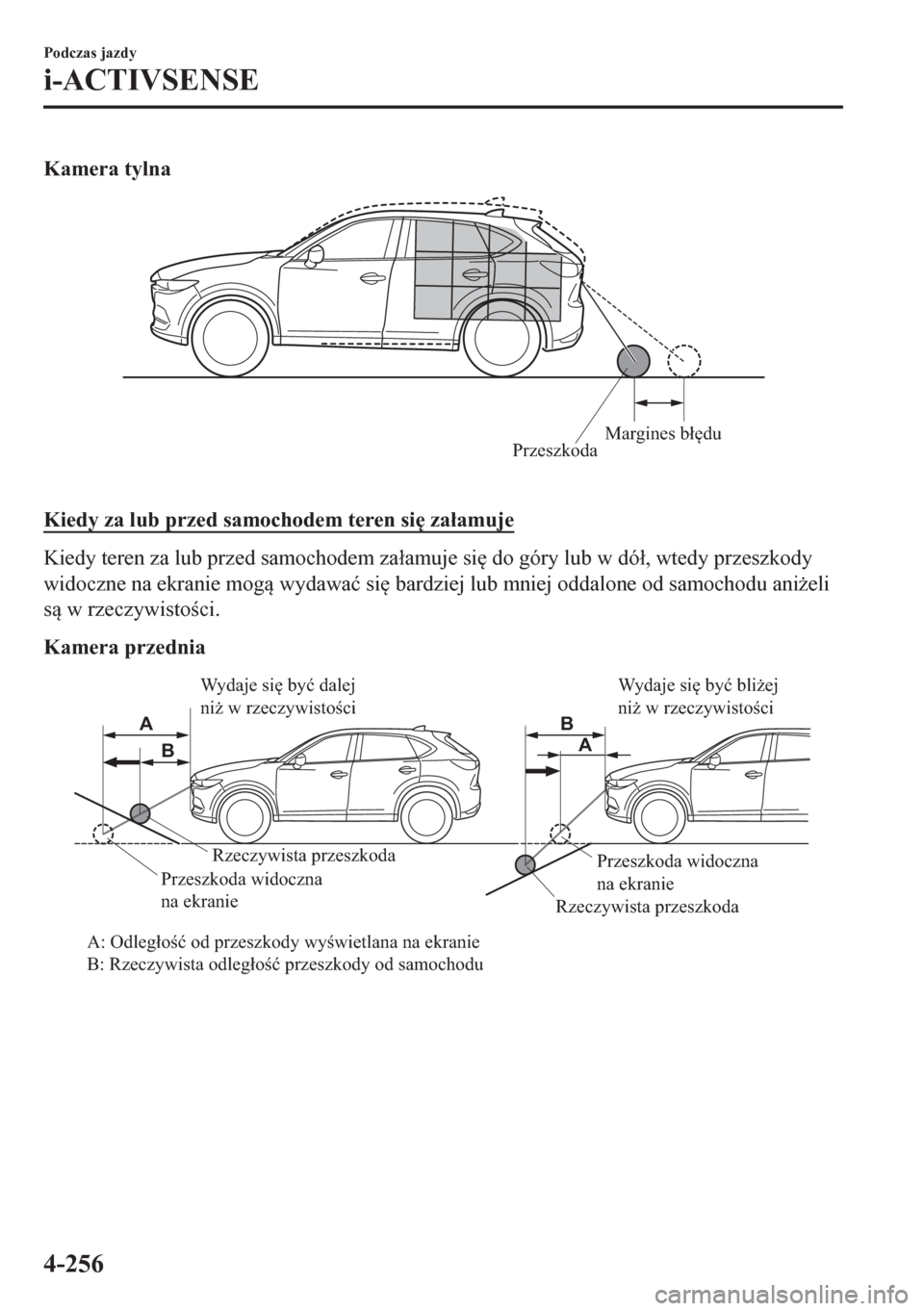

Kamera tylna
PrzeszkodaMargines błędu
Kiedy za lub przed samochodem teren si
za áamuje
Kiedy teren za lub przed samochodem za áamuje si
do góry lub w dó á, wtedy przeszkody
widoczne na ekranie mog wydawa ü si
bardziej lub mniej oddalone od samochodu ani*eli
s w rzeczywisto ci.
Kamera przednia
Rzeczywista przeszkoda
Rzeczywista przeszkoda
A: Odległość od przeszkody wyświetlana na ekranie
B: Rzeczywista odległość przeszkody od samochoduPrzeszkoda widoczna
na ekraniePrzeszkoda widoczna
na ekranie Wydaje się być dalej
niż w rzeczywistościWydaje się być bliżej
niż w rzeczywistości
A
A
BB
Podczas jazdy
i-ACTIVSENSE
4-256
Page 433 of 883

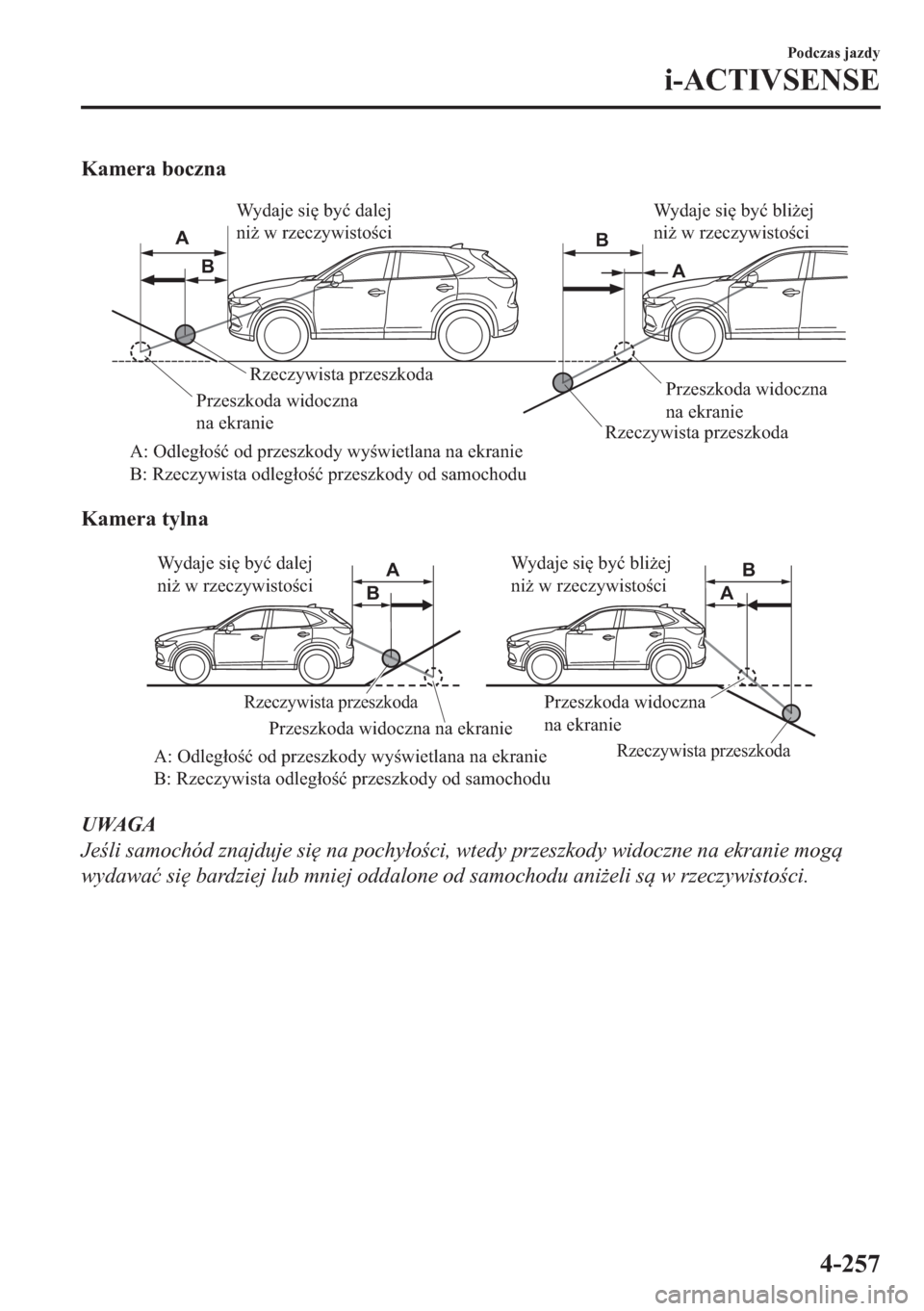

Kamera boczna
Rzeczywista przeszkoda
Rzeczywista przeszkoda
A: Odległość od przeszkody wyświetlana na ekranie
B: Rzeczywista odległość przeszkody od samochoduPrzeszkoda widoczna
na ekraniePrzeszkoda widoczna
na ekranie Wydaje się być dalej
niż w rzeczywistościWydaje się być bliżej
niż w rzeczywistości
A
A BB
Kamera tylna
Rzeczywista przeszkoda
Rzeczywista przeszkoda
A: Odległość od przeszkody wyświetlana na ekranie
B: Rzeczywista odległość przeszkody od samochoduPrzeszkoda widoczna na ekraniePrzeszkoda widoczna
na ekranie Wydaje się być dalej
niż w rzeczywistościWydaje się być bliżej
niż w rzeczywistości A
A BB
UWAGA
Je li samochód znajduje si
na pochy áo ci, wtedy przeszkody widoczne na ekranie mog
wydawa ü si
bardziej lub mniej oddalone od samochodu ani*eli s w rzeczywisto ci.
Podczas jazdy
i-ACTIVSENSE
4-257
Page 434 of 883
Trójwymiarowy obiekt przed lub za samochodem
Jako, *e linie prowadzce przodu samochodu (kamera boczna) lub linie odleg áo ciowe
(kamera tylna) odnosz si
do p áaskiej powierzchni, odleg áo ü od wy wietlanego na ekranie
obiektu trójwymiarowego ró*ni si
od rzeczywistej odleg áo ci.
Kamera boczna
(Stan rzeczywisty) (Ekran)
Sprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznie
Kamera tylna
Sprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznie
(Stan rzeczywisty)
Rozpoznana odległość ekranie A > B > C
Odległość rzeczywista B > C = A
A A
B B
C C(Ekran)
Sprawdź, czy wokół Ciebie jest bezpiecznie
ttPowiadomienie o problemie w dzia áaniu systemu
Wskazanie na wy wietlaczu rodko-
wymPrzyczynaDzia áanie, jakie nale*y pod-
j ü
Wy wietla si
komunikat o braku od-
bioru sygna áuJednostka sterujca mog áa ulec uszko-
dzeniu.Poddaj samochód kontroli
przez Autoryzowan Stacj
Obs áugi Mazdy.
Ekran jest ciemny i pusty Kamera mog áa ulec uszkodzeniu.
Podczas jazdy
i-ACTIVSENSE
4-258
Page 435 of 883

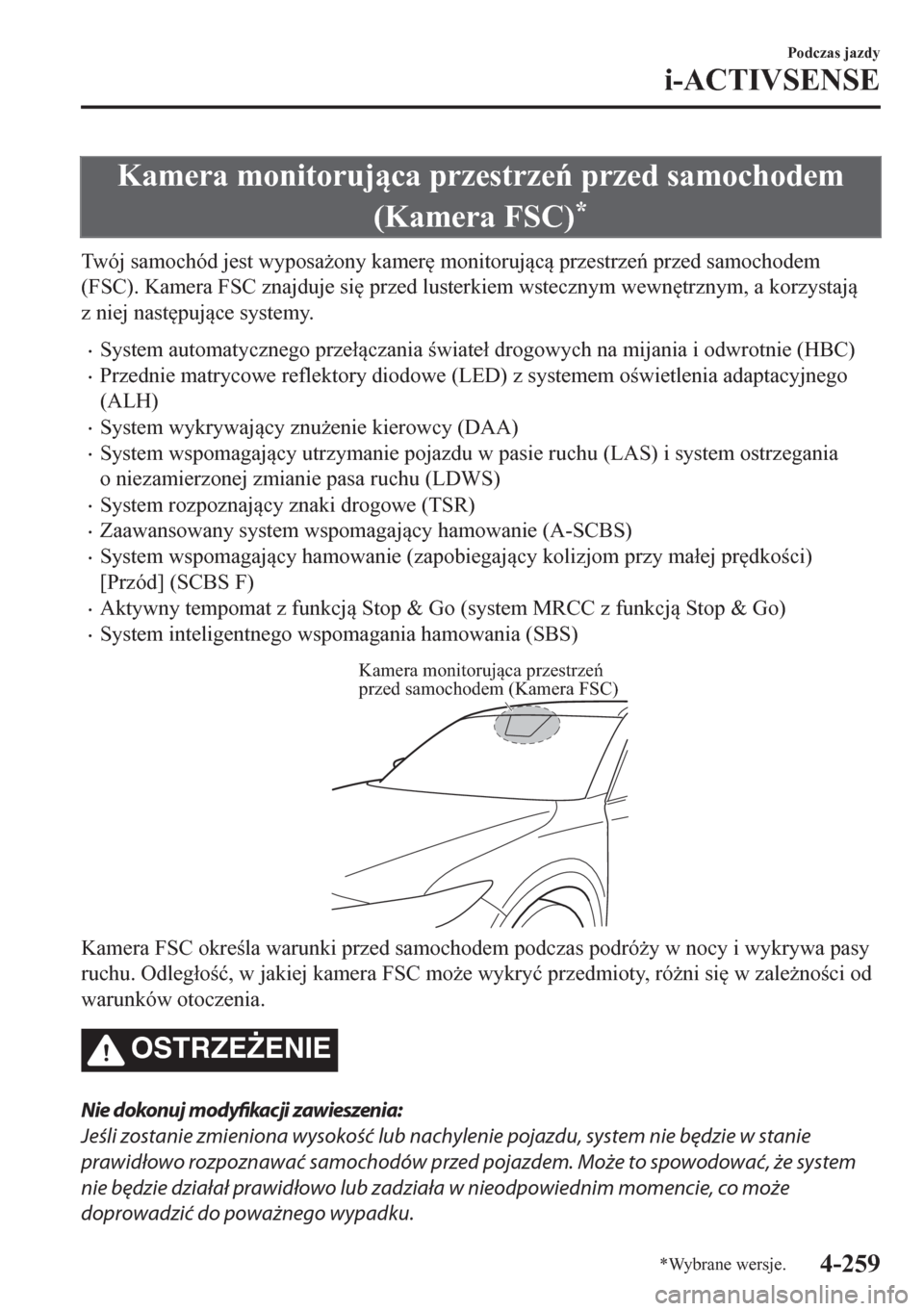

Kamera monitorujca przestrze przed samochodem
(Kamera FSC)
*
Twój samochód jest wyposa*ony kamer
monitorujc przestrze przed samochodem
(FSC). Kamera FSC znajduje si
przed lusterkiem wstecznym wewn
trznym, a korzystaj
z niej nast
pujce systemy.
•System automatycznego prze áczania wiate á drogowych na mijania i odwrotnie (HBC)
•Przednie matrycowe reflektory diodowe (LED) z systemem o wietlenia adaptacyjnego
(ALH)
•System wykrywajcy znu*enie kierowcy (DAA)
•System wspomagajcy utrzymanie pojazdu w pasie ruchu (LAS) i system ostrzegania
o niezamierzonej zmianie pasa ruchu (LDWS)
•System rozpoznajcy znaki drogowe (TSR)
•Zaawansowany system wspomagajcy hamowanie (A-SCBS)
•System wspomagajcy hamowanie (zapobiegajcy kolizjom przy ma áej pr
dko ci)
[Przód] (SCBS F)
•Aktywny tempomat z funkcj Stop & Go (system MRCC z funkcj Stop & Go)
•System inteligentnego wspomagania hamowania (SBS)
Kamera monitorująca przestrzeń
przed samochodem (Kamera FSC)
Kamera FSC okre la warunki przed samochodem podczas podró*y w nocy i wykrywa pasy
ruchu. Odleg áo ü, w jakiej kamera FSC mo*e wykry ü przedmioty, ró*ni si
w zale*no ci od
warunków otoczenia.
OSTRZE)ENIE
Nie dokonuj modyfikacji zawieszenia:
Jeśli zostanie zmieniona wysokość lub nachylenie pojazdu, system nie będzie w stanie
prawidłowo rozpoznawać samochodów przed pojazdem. Może to spowodować, że system
nie będzie działał prawidłowo lub zadziała w nieodpowiednim momencie, co może
doprowadzić do poważnego wypadku.
Podczas jazdy
i-ACTIVSENSE
*Wybrane wersje.4-259
Page 436 of 883
PRZESTROGA
¾Nie umieszczaj akcesoriów, naklejek ani dodatkowych powłok na szybie przedniej
w pobliżu kamery monitorującej przestrzeń przed samochodem (FSC).
Jeśli obszar przed kamerą monitorującą przestrzeń przed samochodem (FSC) zostanie
zasłonięty, spowoduje to nieprawidłowe działanie systemu. W konsekwencji system może
nie zadziałać w odpowiedni sposób, co może doprowadzić do nieoczekiwanego wypadku.
¾Nie demontuj ani nie modyfikuj kamery monitorującej przestrzeń przed samochodem
(FSC).
Demontaż lub zmodyfikowanie kamery FSC spowoduje usterkę lub błędne działanie
systemu. W konsekwencji system może nie zadziałać w odpowiedni sposób, co może
doprowadzić do nieoczekiwanego wypadku.
¾Dla zapewnienia prawidłowego działania kamery monitorującej przestrzeń przed
samochodem (FSC) postępuj zgodnie z poniższymi zaleceniami.
¾Uważaj, aby nie porysować obiektywu kamery monitorującej przestrzeń przed
samochodem (FSC), ani go nie zabrudzić.
¾Nie zdejmuj obudowy kamery monitorującej przestrzeń przed samochodem (FSC).
¾Nie umieszczaj na desce rozdzielczej przedmiotów odbijających światło.
¾Zawsze dbaj o czystość szyby przedniej wokół kamery, usuwając z jej powierzchni kurz
oraz parę. Aby usunąć parę z szyby przedniej, użyj ogrzewania szyby przedniej.
¾Jeśli chodzi o mycie wewnętrznej strony szyby przedniej wokół kamery monitorującej
przestrzeń przed samochodem (FSC), skonsultuj się z wyspecjalizowanym serwisem.
Zalecamy Autoryzowaną Stację Obsługi Mazdy.
¾Przed dokonaniem naprawy w okolicach kamery monitorującej przestrzeń przed
samochodem (FSC) skonsultuj się ze specjalistycznym serwisem, zalecamy
Autoryzowaną Stację Obsługi Mazdy.
¾Kamera FSC jest zainstalowana na szybie przedniej. Jeżeli okaże się konieczna naprawa
lub wymiana przedniej szyby, skontaktuj się z wyspecjalizowanym serwisem. Zalecamy
Autoryzowaną Stację Obsługi Mazdy.
¾Podczas mycia szyby nie pozwól, aby środki do mycia szyb lub tym podobne płyny
przedostały się do obiektywu kamery FSC monitorującej przestrzeń przed samochodem.
Nie dotykaj również obiektywu kamery FSC monitorującej przestrzeń przed
samochodem.
¾Przed dokonaniem naprawy w okolicy lusterka wstecznego wewnętrznego skonsultuj się
ze specjalistycznym serwisem, zalecamy Autoryzowaną Stację Obsługi Mazdy.
¾Jeśli chodzi o czyszczenie obiektywu kamery monitorującej przestrzeń przed
samochodem (FSC), skonsultuj się ze specjalistycznym serwisem, zalecamy
Autoryzowaną Stację Obsługi Mazdy.
Podczas jazdy
i-ACTIVSENSE
4-260
Page 437 of 883
¾Nie uderzaj ani nie wywieraj silnego nacisku na kamerę monitorującą przestrzeń przed
samochodem (FSC) lub wokół niej. Jeśli kamera monitorująca przestrzeń przed
samochodem (FSC) zostanie mocno uderzona lub wokół niej znajdują się pęknięcia lub
uszkodzenia spowodowane przez żwir bądź odłamki kamieni, zaprzestań korzystania
z poniższych systemów i skonsultuj ze specjalistycznym serwisem. Zalecamy
Autoryzowaną Stację Obsługi Mazdy.
¾System automatycznego przełączania świateł drogowych na mijania i odwrotnie
(HBC)
¾Przednie matrycowe reflektory diodowe (LED) z systemem oświetlenia adaptacyjnego
(ALH)
¾System wykrywający znużenie kierowcy (DAA)
¾System wspomagający utrzymanie pojazdu w pasie ruchu (LAS) i system ostrzegania
o niezamierzonej zmianie pasa ruchu (LDWS)
¾System rozpoznający znaki drogowe (TSR)
¾Zaawansowany system wspomagający hamowanie (A-SCBS)
¾System wspomagający hamowanie (zapobiegający kolizjom przy małej prędkości)
[Przód] (SCBS F)
¾Aktywny tempomat z funkcją Stop & Go (system MRCC z funkcją Stop & Go)
¾System inteligentnego wspomagania hamowania (SBS)
¾Kamerę monitorującą przestrzeń przed samochodem (FSC) dokładnie wyregulowano
w odpowiednim kierunku. Nie zmieniaj pozycji montażu kamery monitorującej
przestrzeń przed samochodem (FSC), ani jej nie wymontowuj. W przeciwnym razie może
ona ulec uszkodzeniu lub możesz spowodować jej nieprawidłowe działanie.
¾Zawsze używaj opon tego samego rozmiaru i producenta, tego samego modelu i o tym
samym bieżniku na wszystkich czterech kołach. Ponadto nie używaj w samochodzie opon
ze znacznie zużytym bieżnikiem, ponieważ system ten może wówczas działać
nieprawidłowo.
¾Kamera monitorująca przestrzeń przed samochodem (Kamera FSC) obejmuje funkcję
wykrywania zabrudzenia szyby przedniej oraz informowania o tym kierowcy, niemniej
jednak w zależności od warunków może ona nie wykrywać na szybie plastikowych toreb na
zakupy, lodu czy śniegu. W tego typu przypadkach system nie może prawidłowo rozpoznać
samochodu z przodu i może nie być w stanie działać prawidłowo. Zawsze prowadź
ostrożnie samochód i zwracaj uwagę na to, co dzieje się przed pojazdem.
UWAGA
•W wymienionych poni*ej przypadkach kamera FSC nie mo*e prawid áowo wykry ü
obiektów docelowych i ka*dy z systemów mo*e nie by ü w stanie dzia áa ü prawid áowo.
•Wy s o k o ü pojazdu z przodu jest niska.
•Jedziesz samochodem z tak sam pr
dko ci jak pojazd poprzedzajcy Twój
samochód.
Podczas jazdy
i-ACTIVSENSE
4-261
Page 438 of 883
• wiat áa przednie nie s w áczone podczas jazdy noc lub przeje*d*ania przez tunel.
•W wymienionych poni*ej przypadkach kamera FSC mo*e nie wykry ü prawid áowo
obiektów docelowych.
•W z áych warunkach pogodowych, takich jak deszcz, mg áa oraz nieg.
•Podczas spryskiwania szyby lub kiedy wycieraczki szyby przedniej nie s u*ywane,
mimo i* pada deszcz.
•Lód, b áoto, nieg, szron, deszcz, zabrudzenia lub cia áa obce, na przyk áad worek foliowy,
znajduj si
na szybie przedniej.
•Ci
*arówki z niskimi platformami za áadunkowymi i pojazdy o niezwykle niskim lub
wysokim profilu.
•Podczas jazdy przy cianach bez jakiegokolwiek wzoru (w tym p áotów i cian z pasami
wzd áu*nymi).
• wiat áa tylne pojazdu poprzedzajcego s wy áczone.
•Pojazd znajduje si
poza zasi
giem o wietlenia z wiate á przednich.
•Samochód pokonuje ostry zakr
t, wje*d*a na strome wzniesienie lub zje*d*a ze
stromego wzniesienia.
•Wje*d*anie do tunelu lub wyje*d*anie z tunelu.
•W samochodzie za áadowana jest du*a ilo ü baga*u, co powoduje jego przechylenie.
•Przed samochodem wieci silne wiat áo (lampa tylna lub wiat áo drogowe z pojazdu
jadcego w przeciwnym kierunku).
•Na poje(dzie poprzedzajcym jest bardzo du*o (róde á wiat áa.
•Gdy pojazd poprzedzajcy nie posiada wiate á tylnych lub jego wiat áa tylne s w nocy
wy áczone.
•Wy d áu*ony baga* lub áadunek umieszczony na relingach dachowych zakrywa kamer
FSC.
•Spaliny z samochodu jadcego z przodu, piasek, nieg i para wodna wydobywajca si
ze studzienek i krat wentylacyjnych i woda rozpylona w powietrzu.
•Podczas holowania nieprawid áowo dzia áajcego pojazdu.
•Podczas jazdy samochodem z oponami o znacznie zu*ytym bie*niku.
•Podczas jazdy samochodem na zjazdach ze wzniesienia lub jazdy po wyboistych
drogach.
•Na drodze wyst
puj ka áu*e.
•Otoczenie jest ciemne, na przyk áad w nocy, pó(nym wieczorem lub wczesnym porankiem
bd( w tunelu lub na krytym parkingu.
•Jasno ü wiat áa reflektorów jest ograniczona lub wiat áo to jest os áabione z powodu
zabrudze lub odchylenia osi optycznej.
•W martwym polu kamery monitorujcej przestrze przed samochodem (Kamery FSC)
znalaz áy si
obiekty docelowe.
•Nagle na drodze pojawia si
wkraczajca od cz
ci bocznej lub naro*nej osoba lub
obiekt.
•Zmieniasz pas ruchu i zbli*asz si
do pojazdu poprzedzajcego.
Podczas jazdy
i-ACTIVSENSE
4-262
Page 439 of 883

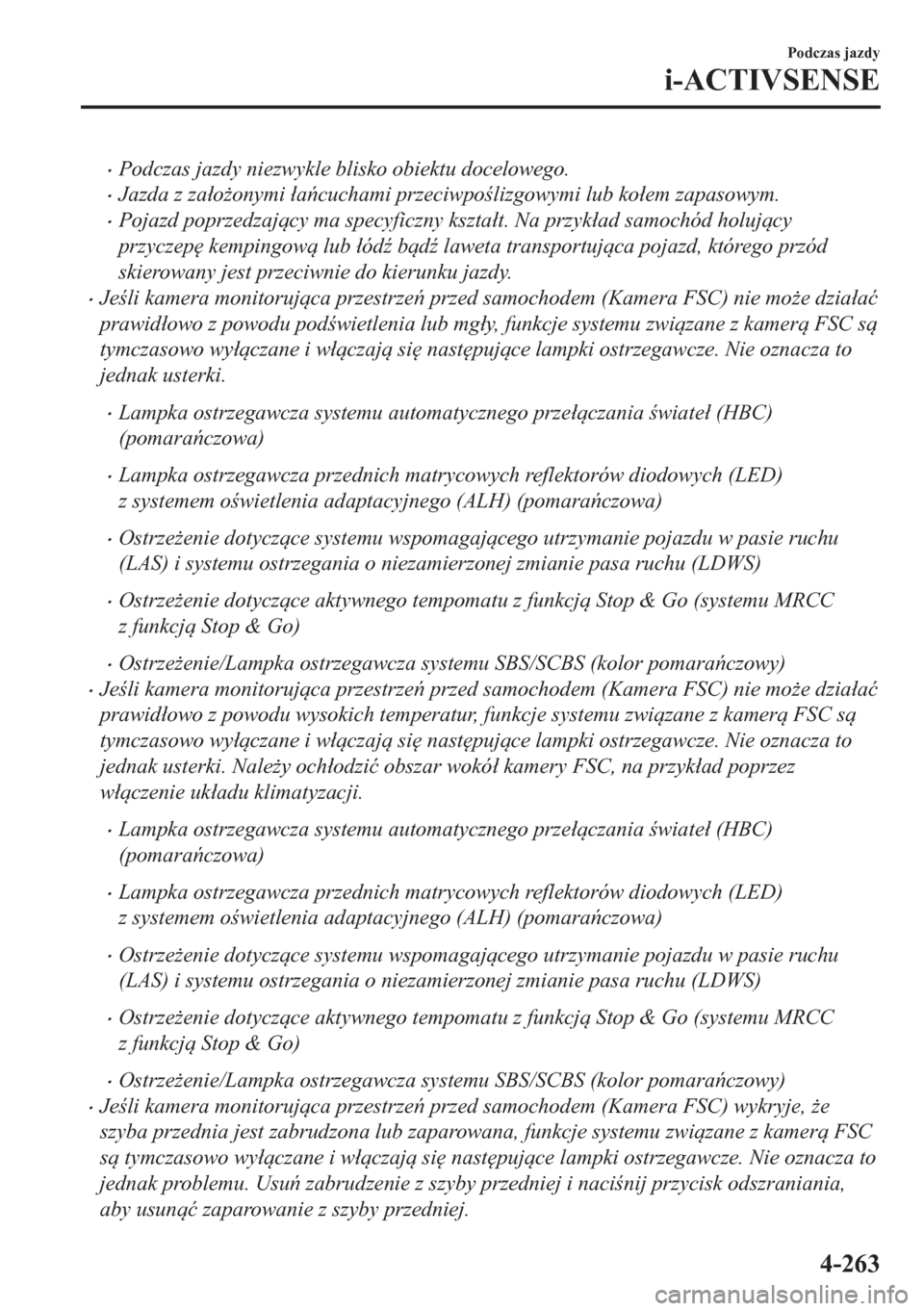

•Podczas jazdy niezwykle blisko obiektu docelowego.
•Jazda z za áo*onymi áacuchami przeciwpo lizgowymi lub ko áem zapasowym.
•Pojazd poprzedzajcy ma specyficzny kszta át. Na przyk áad samochód holujcy
przyczep
kempingow lub áód( bd( laweta transportujca pojazd, którego przód
skierowany jest przeciwnie do kierunku jazdy.
•Je li kamera monitorujca przestrze przed samochodem (Kamera FSC) nie mo*e dzia áa ü
prawid áowo z powodu pod wietlenia lub mg áy, funkcje systemu zwizane z kamer FSC s
tymczasowo wy áczane i w áczaj si
nast
pujce lampki ostrzegawcze. Nie oznacza to
jednak usterki.
•Lampka ostrzegawcza systemu automatycznego prze áczania wiate á (HBC)
(pomaraczowa)
•Lampka ostrzegawcza przednich matrycowych reflektorów diodowych (LED)
z systemem o wietlenia adaptacyjnego (ALH) (pomaraczowa)
•Ostrze*enie dotyczce systemu wspomagajcego utrzymanie pojazdu w pasie ruchu
(LAS) i systemu ostrzegania o niezamierzonej zmianie pasa ruchu (LDWS)
•Ostrze*enie dotyczce aktywnego tempomatu z funkcj Stop & Go (systemu MRCC
z funkcj Stop & Go)
•Ostrze*enie/Lampka ostrzegawcza systemu SBS/SCBS (kolor pomaraczowy)
•Je li kamera monitorujca przestrze przed samochodem (Kamera FSC) nie mo*e dzia áa ü
prawid áowo z powodu wysokich temperatur, funkcje systemu zwizane z kamer FSC s
tymczasowo wy áczane i w áczaj si
nast
pujce lampki ostrzegawcze. Nie oznacza to
jednak usterki. Nale*y och áodzi ü obszar wokó á kamery FSC, na przyk áad poprzez
w áczenie uk áadu klimatyzacji.
•Lampka ostrzegawcza systemu automatycznego prze áczania wiate á (HBC)
(pomaraczowa)
•Lampka ostrzegawcza przednich matrycowych reflektorów diodowych (LED)
z systemem o wietlenia adaptacyjnego (ALH) (pomaraczowa)
•Ostrze*enie dotyczce systemu wspomagajcego utrzymanie pojazdu w pasie ruchu
(LAS) i systemu ostrzegania o niezamierzonej zmianie pasa ruchu (LDWS)
•Ostrze*enie dotyczce aktywnego tempomatu z funkcj Stop & Go (systemu MRCC
z funkcj Stop & Go)
•Ostrze*enie/Lampka ostrzegawcza systemu SBS/SCBS (kolor pomaraczowy)
•Je li kamera monitorujca przestrze przed samochodem (Kamera FSC) wykryje, *e
szyba przednia jest zabrudzona lub zaparowana, funkcje systemu zwizane z kamer FSC
s tymczasowo wy áczane i w áczaj si
nast
pujce lampki ostrzegawcze. Nie oznacza to
jednak problemu. Usu zabrudzenie z szyby przedniej i naci nij przycisk odszraniania,
aby usun ü zaparowanie z szyby przedniej.
Podczas jazdy
i-ACTIVSENSE
4-263
Page 440 of 883
•Lampka ostrzegawcza systemu automatycznego prze áczania wiate á (HBC)
(pomaraczowa)
•Lampka ostrzegawcza przednich matrycowych reflektorów diodowych (LED)
z systemem o wietlenia adaptacyjnego (ALH) (pomaraczowa)
•Ostrze*enie dotyczce systemu wspomagajcego utrzymanie pojazdu w pasie ruchu
(LAS) i systemu ostrzegania o niezamierzonej zmianie pasa ruchu (LDWS)
•Ostrze*enie dotyczce aktywnego tempomatu z funkcj Stop & Go (systemu MRCC
z funkcj Stop & Go)
•Ostrze*enie/Lampka ostrzegawcza systemu SBS/SCBS (kolor pomaraczowy)
•Je li na szybie przedniej widoczne s p
kni
cia lub uszkodzenie spowodowane na
przyk áad odpryskami kamieni, szyb
zawsze najlepiej wymieni ü na now. W celu
uzyskania szczegó áowych informacji dotyczcych wymiany skonsultuj si
z Autoryzowan
Stacj Obs áugi Mazdy.
•(Z zaawansowanym systemem wspomagajcym hamowanie (zapobiegajcym kolizjom
przy ma áej pr
dko ci) (A-SCBS))
•Kamera monitorujca przestrze przed samochodem (Kamera FSC) rozpoznaje
pieszych, gdy spe ánione s wszystkie wymienione poni*ej warunki:
•Wzrost pieszego jest w zakresie od oko áo 1 do 2 metrów.
•Mo*liwe jest okre lenie jego sylwetki, na przyk áad g áowy, obu ramion czy nóg.
•W wymienionych poni*ej przypadkach kamera FSC mo*e nie wykry ü prawid áowo
obiektów docelowych:
•Drog porusza si
kilku pieszych lub grupy ludzi.
•Pieszy jest blisko odr
bnego obiektu.
•Pieszy przykucn á, le*y lub jest przygarbiony.
•Pieszy nagle wskakuje na drog
, tu* przed samochodem.
•Pieszy otwiera parasol lub niesie du*y przedmiot, lub baga*.
•Pieszy znajduje si
w ciemnym miejscu, na przyk áad w nocy lub zlewa si
z otoczeniem, poniewa* jego ubiór pasuje idealnie do koloru otoczenia.
Podczas jazdy
i-ACTIVSENSE
4-264
