MAZDA MODEL CX-5 2018 Instruktionsbog (in Danish)

tPåfyldningsmængder
(Omtrentlige mængder)
Punkt Kapacitet
MotorolieSKYAC-
TIV-G 2.0Med udskiftning af oliefilter 4,2 liter
Uden udskiftning af oliefilter 4,0 liter
SKYAC-
TIV-G 2.5Med udskiftning af oliefilter 4,5 liter
Uden udskiftning af oliefilter 4,3 liter
SKYAC-
TIV-D 2.2Med udskiftning af oliefilter 5,1 liter
Uden udskiftning af oliefilter 4,8 liter
KølervæskeSKYAC-
TIV-G 2.0Manuelt
gearModel med venstrestyring 7,1 liter
Model med højrestyring 7,0 liter
Automat-
gearIsrael 7,4 liter
Undta-
gen
oven-
ståendeModel med venstrestyring 7,4 liter
Model med højrestyring 7,2 liter
SKYAC-
TIV-G 2.5Model med venstrestyring 7,4 l/7,5 l
Model med højrestyring 7,2 liter
SKYAC-
TIV-D 2.2Manuelt
gearModel med venstrestyring 8,3 liter
Model med højrestyring 8,5 liter
Automat-
gearEuropaModel med venstrestyring 8,3 liter
Model med højrestyring 8,6 liter
Undta-
gen
oven-
ståendeModel med venstrestyring 8,4 liter
Model med højrestyring 8,7 liter
Gearolie til
manuelt gearSKYAC-
TIV-G 2.02WD 1,65 liter
4WD 1,70 liter
SKYACTIV-D 2.2 2,40 liter
Gearolie til
automatgearSKYACTIV-G 2.0 7,8 liter
SKYACTIV-G 2.5 7,8 l/8,0 l
SKYACTIV-D 2.2 8,0 liter
Reduktionsgearkasseolie 0,45 liter
Differentialeolie til bagerste differentiale 0,35 liter
Brændstof-
tank2WD 56,0 l
4WD 58,0 l
Kontrollér olie- og væskestand med oliepind eller beholderens måler.
Specifikationer
Specifikationer
9-7

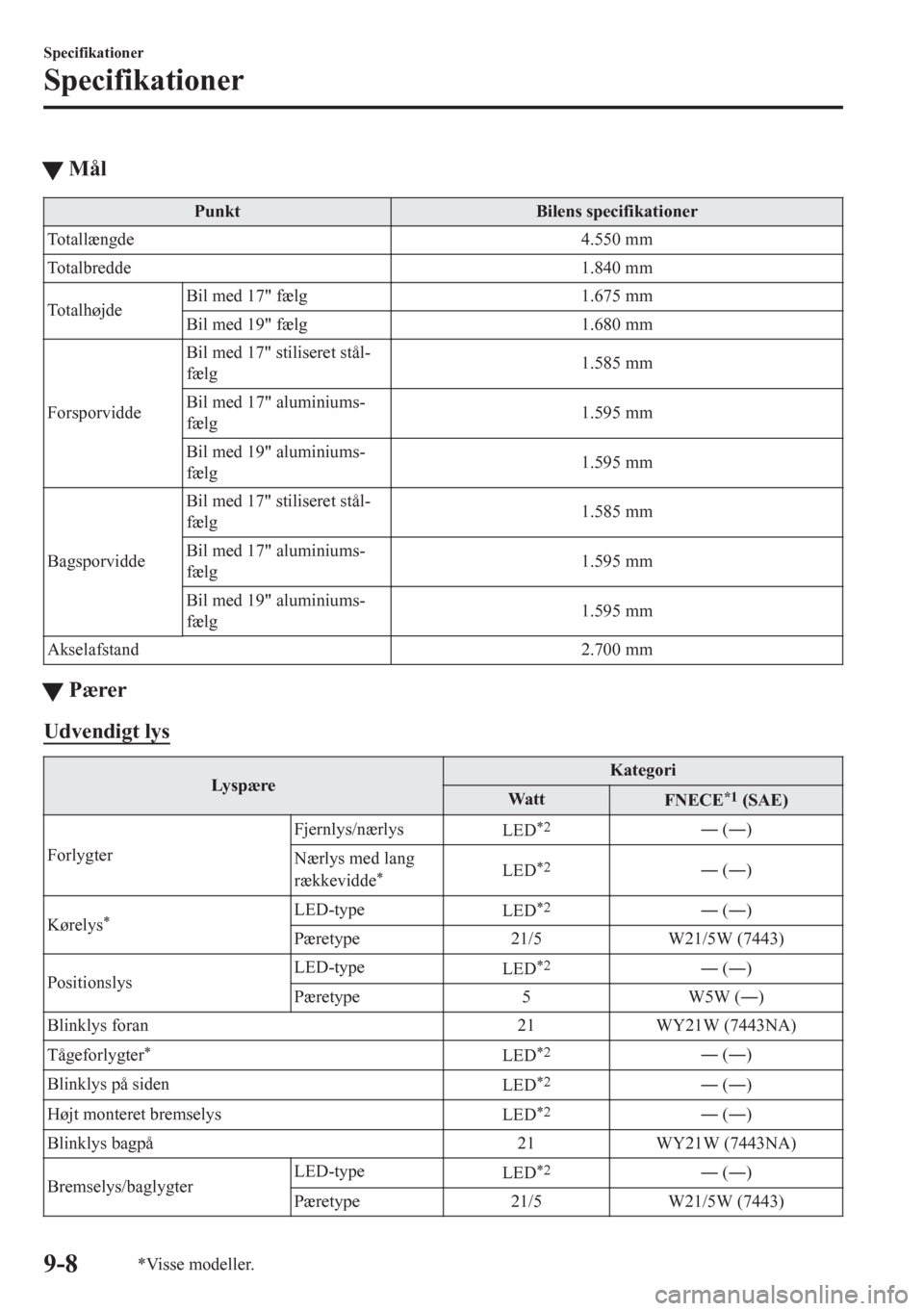

tMål
Punkt Bilens specifikationer
Totallængde 4.550 mm
Totalbredde 1.840 mm
TotalhøjdeBil med 17" fælg 1.675 mm
Bil med 19" fælg 1.680 mm
ForsporviddeBil med 17" stiliseret stål-
fælg1.585 mm
Bil med 17" aluminiums-
fælg1.595 mm
Bil med 19" aluminiums-
fælg1.595 mm
BagsporviddeBil med 17" stiliseret stål-
fælg1.585 mm
Bil med 17" aluminiums-
fælg1.595 mm
Bil med 19" aluminiums-
fælg1.595 mm
Akselafstand 2.700 mm
tPærer
Udvendigt lys
Ly s p æreKategori
Wat t
FNECE*1 (SAE)
ForlygterFjernlys/nærlys
LED
*2Š (Š)
Nærlys med lang
rækkevidde
*LED*2Š (Š)
Kørelys
*LED-type
LED*2Š (Š)
Pæretype 21/5 W21/5W (7443)
PositionslysLED-type
LED
*2Š (Š)
Pæretype 5 W5W (Š)
Blinklys foran 21 WY21W (7443NA)
Tågeforlygter
*LED*2Š (Š)
Blinklys på siden
LED
*2Š (Š)
Højt monteret bremselys
LED
*2Š (Š)
Blinklys bagpå 21 WY21W (7443NA)
Bremselys/baglygterLED-type
LED
*2Š (Š)
Pæretype 21/5 W21/5W (7443)
Specifikationer
Specifikationer
9-8*Visse modeller.

Lys p æ reKategori
Wa t t
FNECE*1 (SAE)
Baklys
LED
*2Š (Š)
Tågebaglygter
*21 W21W (7440)
Nummerpladelys 5 W5W (Š)
*1 FNECE står for De Forenede Nationers Økonomiske Kommission for Europa.*2 LED er en forkortelse for Light Emitting Diode (lysemitterende diode).
Kabinelys
Ly s p æreKategori
Wat t
FNECE*1
Bagagerumslys 8Š
Kabinelys/kortlampe (for) 8Š
Kortlamper til bagsæder 8Š
Sminkespejllys
*2Š
*1 FNECE står for De Forenede Nationers Økonomiske Kommission for Europa.
tDæk
Eksempel på dækmærke og dets betydning
Nominel dækbredde
Nominelt højde/breddeforhold i %
OpbygningskodeMudder og sne
Hastighedssymbol
Belastningsindeks
(ikke på ZR-dæk) Nominel fælgdiameter i tommer
Dækmærkeinformation
Vælg de korrekte dæk til bilen ved hjælp af nedenstående dækmærkeinformation.
Hastighedssymbol Maksimal hastighed
Q Op til 160 km/t
R Op til 170 km/t
S Op til 180 km/t
T Op til 190 km/t
U Op til 200 km/t
H Op til 210 km/t
Specifikationer
Specifikationer
*Visse modeller.9-9

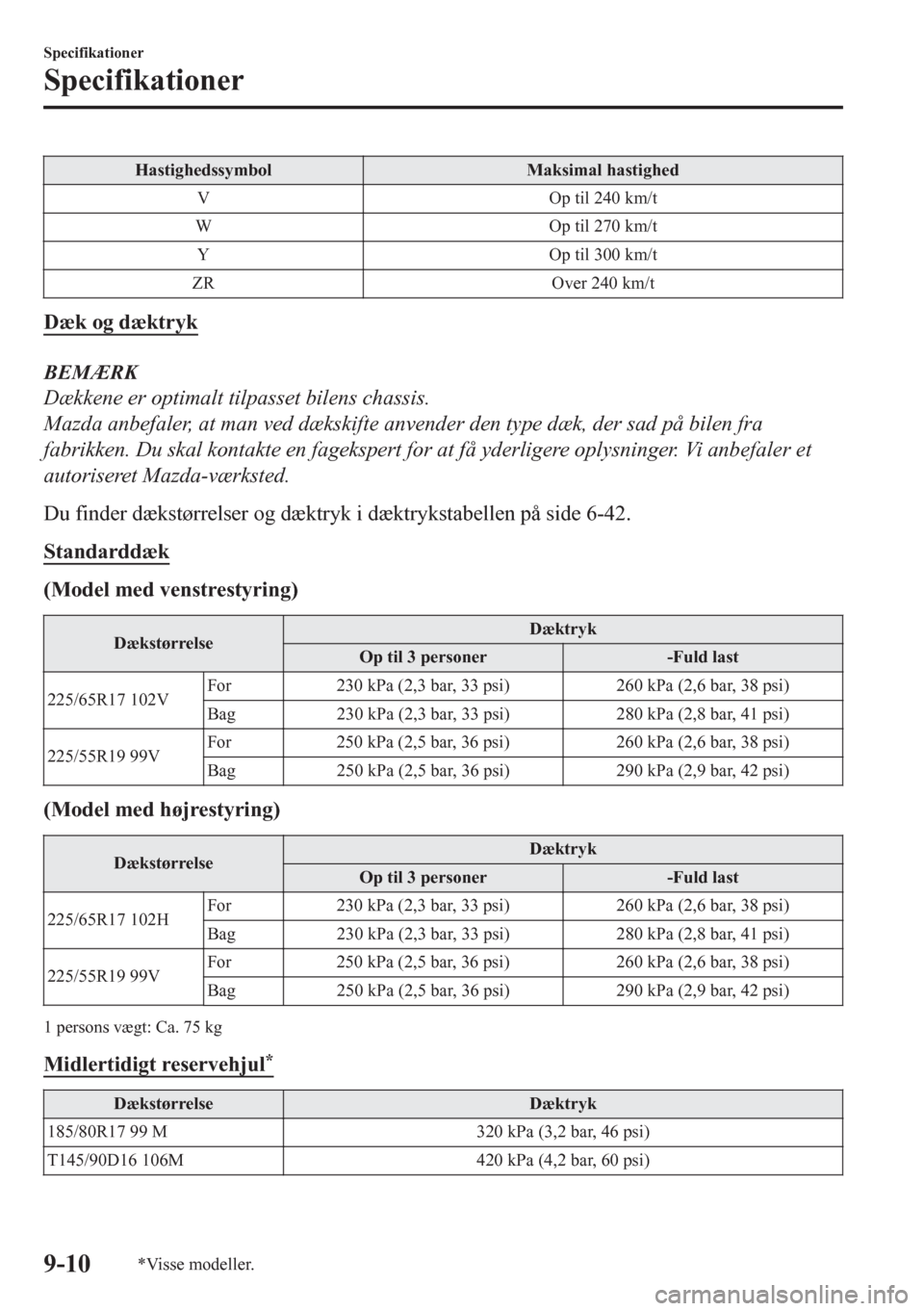

Hastighedssymbol Maksimal hastighed
V Op til 240 km/t
W Op til 270 km/t
Y Op til 300 km/t
ZR Over 240 km/t
Dæk og dæktryk
BEMÆRK
Dækkene er optimalt tilpasset bilens chassis.
Mazda anbefaler, at man ved dækskifte anvender den type dæk, der sad på bilen fra
fabrikken. Du skal kontakte en fagekspert for at få yderligere oplysninger. Vi anbefaler et
autoriseret Mazda-værksted.
Du finder dækstørrelser og dæktryk i dæktrykstabellen på side 6-42.
Standarddæk
(Model med venstrestyring)
DækstørrelseDæktryk
Op til 3 personer -Fuld last
225/65R17 102VFor 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Bag 230 kPa (2,3 bar, 33 psi) 280 kPa (2,8 bar, 41 psi)
225/55R19 99VFor 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Bag 250 kPa (2,5 bar, 36 psi) 290 kPa (2,9 bar, 42 psi)
(Model med højrestyring)
DækstørrelseDæktryk
Op til 3 personer -Fuld last
225/65R17 102HFor 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Bag 230 kPa (2,3 bar, 33 psi) 280 kPa (2,8 bar, 41 psi)
225/55R19 99VFor 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Bag 250 kPa (2,5 bar, 36 psi) 290 kPa (2,9 bar, 42 psi)
1 persons vægt: Ca. 75 kg
Midlertidigt reservehjul*
Dækstørrelse Dæktryk
185/80R17 99 M 320 kPa (3,2 bar, 46 psi)
T145/90D16 106M 420 kPa (4,2 bar, 60 psi)
Specifikationer
Specifikationer
9-10*Visse modeller.

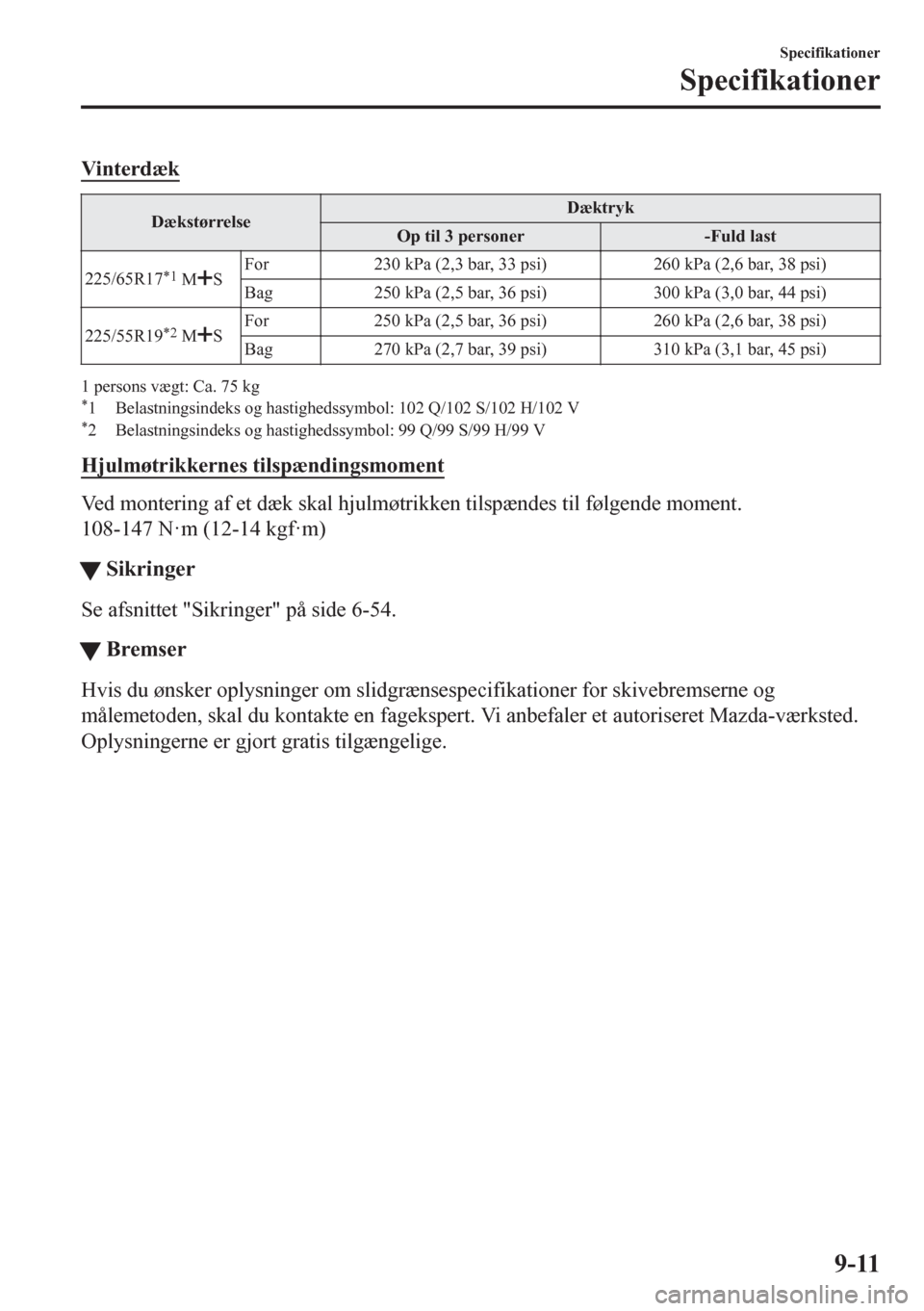

Vinterdæk
DækstørrelseDæktryk
Op til 3 personer -Fuld last
225/65R17
*1 MSFor 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Bag 250 kPa (2,5 bar, 36 psi) 300 kPa (3,0 bar, 44 psi)
225/55R19
*2 MSFor 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Bag 270 kPa (2,7 bar, 39 psi) 310 kPa (3,1 bar, 45 psi)
1 persons vægt: Ca. 75 kg*1 Belastningsindeks og hastighedssymbol: 102 Q/102 S/102 H/102 V*2 Belastningsindeks og hastighedssymbol: 99 Q/99 S/99 H/99 V
Hjulmøtrikkernes tilspændingsmoment
Ved montering af et dæk skal hjulmøtrikken tilspændes til følgende moment.
108-147 N·m (12-14 kgf·m)
ttSikringer
Se afsnittet "Sikringer" på side 6-54.
tBremser
Hvis du ønsker oplysninger om slidgrænsespecifikationer for skivebremserne og
målemetoden, skal du kontakte en fagekspert. Vi anbefaler et autoriseret Mazda-værksted.
Oplysningerne er gjort gratis tilgængelige.
Specifikationer
Specifikationer
9-11

Tilpasningsmuligheder
Følgende tilpasningsmuligheder kan indstilles eller ændres af kunden eller et autoriseret
Mazda-værksted. Kontakt et autoriseret Mazda-værksted for at få flere oplysninger.
Desuden kan nogle af tilpasningsmulighederne ændres af kunden alt efter funktionen.
De tilpasningsmuligheder og indstillinger, som kan ændres, er forskellige alt efter marked
og specifikation.
Ændring af indstillinger
Indstillinger kan ændres vha. midterdisplayet.
A: Se afsnittet "Indstillinger" på side 5-130.
B: Se afsnittet "Brændstoføkonomiovervågning" på side 4-104.
C: Se "Active Driving Display" på side 4-44.
Indstillinger kan ændres vha. bilens kontakter.
D: Se "Automatisk låsnings-/oplåsningsfunktion" på side 3-14.
E: Se afsnittet "Fjernbetjening" på 3-4.
F: Se afsnittet "Låsning og oplåsning med betjeningskontakt (med avanceret nøglefri
funktion)" på side 3-11.
Indstillinger kan ændres af et autoriseret Mazda-værksted.
Punkt FunktionFabriksind-
stillingTilgængelige
indstillingerÆndring af
indstillinger
Sikkerhed
Advanced Smart
City Brake Sup-
port (Advanced
SCBS) (side
4-199)
Smart Brake Sup-
port (SBS) (side
4-212)Systemet kan ændres, så Advanced Smart City
Brake Support (Advanced SCBS) ikke er aktivt.
*1Til Til/fra AŠ
Intervallet, hvormed kollisionsadvarslen aktiveres,
kan ændres.Mel. Nær/midt/fjern AŠ
Lydstyrken af kollisionsadvarslen kan ændres. Høj Fjern-/nærlys fra AŠ
Smart City Brake
Support [Fremad]
(SCBS F) (side
4-203)
Smart City Brake
Support [Bakkør-
sel] (SCBS R) (si-
de 4-208)Driftsdygtig/ikke driftsdygtig
*1Til Til/fra AŠ
Specifikationer
Tilpasningsmuligheder
9-12

Punkt FunktionFabriksind-
stillingTilgængelige
indstillingerÆndring af
indstillinger
Lane-keep Assist
System (LAS) og
Lane Departure
Warning System
(LDWS) (side
4-180).Systemet kan ændres, så styreassistance ikke er ak-
tiv.Til Til/fra AŠ
Når styreassistance er ak-
tiveret.Timingen, hvormed
ratstyringsassistancen
til Lane-keep Assist Sy-
stem (LAS) og Lane
Departure Warning Sy-
stem (LDWS) er aktive,
kan ændres.Sent Tidligt/sent AŠAnnulleringsfølsomhe-
den af styreassistancen
til Lane-keep Assist Sy-
stem (LAS) og Lane
Departure Warning Sy-
stem (LDWS) kan æn-
dres.Høj Høj/Mellem/Lav AŠ
Systemet kan ændres, så
Lane-Keep Assist Sy-
stem ikke aktiveres.Til Til/fra AŠ
Når styreassistance er
deaktiveret.Advarselstimingen,
hvorved Lane-keep As-
sist System (LAS) og
Lane Departure War-
ning System (LDWS)
bestemmer, at bilen kan
have afveget fra dens
vognbane, kan ændres.MelTidligt/Mel/Sen/
AdaptivAŠ
Følsomheden af advars-
len for Lane-keep Assist
System (LAS) og Lane
Departure Warning Sy-
stem (LDWS) kan æn-
dres.Mel Ofte/Mel/Sjælden AŠ
Typen af advarsel for Lane-keep Assist System
(LAS) og Lane Departure Warning System
(LDWS) kan ændres.VibrationVibration/bip/
buldrenAŠ
Intensiteten/lydstyrken af
advarslen for Lane-keep
Assist System (LAS) og
Lane Departure Warning
System (LDWS) kan æn-
dres.Vibration Lav Fjern-/nærlys AŠ
Buldren Lav Høj/Mellem/Lav AŠ
Lyd Lav Fjern-/nærlys AŠ
Specifikationer
Tilpasningsmuligheder
9-13

Punkt FunktionFabriksind-
stillingTilgængelige
indstillingerÆndring af
indstillinger
Blind Spot Moni-
toring (BSM) (si-
de 4-126)Systemet kan ændres, så Blind Spot Monitoring
(BSM) ikke er aktivt.*1Til Til/fra AŠ
Styrke af advarselslyd*2HøjHøj/
Lav/
FraAŠ
Distance Recog-
nition Support
System (DRSS)
(side 4-139)Systemet kan ændres, så Distance Recognition
Support System (DRSS) ikke er aktivt.*1Til Til/fra AŠ
Den afstand, hvorved køretøjet forude, der er angi-
vet på displayet, lyser orange, kan ændres.Nær Fjern/Mel./Nær AŠ
Driver Attention
Alert (DAA) (side
4-143)Systemet kan ændres, så Driver Attention Alert
(DAA) ikke er aktiv.
*1Til Til/fra AŠ
Traffic Sign Re-
cognition System
(TSR)
*3 (side
4-132)Traffic Sign Recognition System (TSR) kan ind-
stilles til ikke aktivt.
*1Til Til/fra AŠ
Advarselsmønsteret for advarslen om for høj ha-
stighed kan ændres.FraFra/
Vi s u e l /
Audio og visuelAŠ
Timingen af aktiveringen af advarslen om for høj
hastighed kan ændres.00/5/10AŠ
360° overvågning
(side 4-215)Indstillingen kan ændres, så 360° overvågning
automatisk vises, når tændingen slås TIL.Fra Til/fra AŠIndstillingen kan ændres, så visningen med de for-
ventede kørselsbanelinjer ikke vises.Til Til/fra AŠ
Indstillingen kan ændres, så visningen ovenfra/
visningen forfra, som vises, når bilen kører fremad
efter bakkørsel, ikke vises.Til Til/fra AŠ
Parkeringsføler-
system (side
4-288)Vi s n i n g*4/skjulningTil Til/fra AŠ
Specifikationer
Tilpasningsmuligheder
9-14

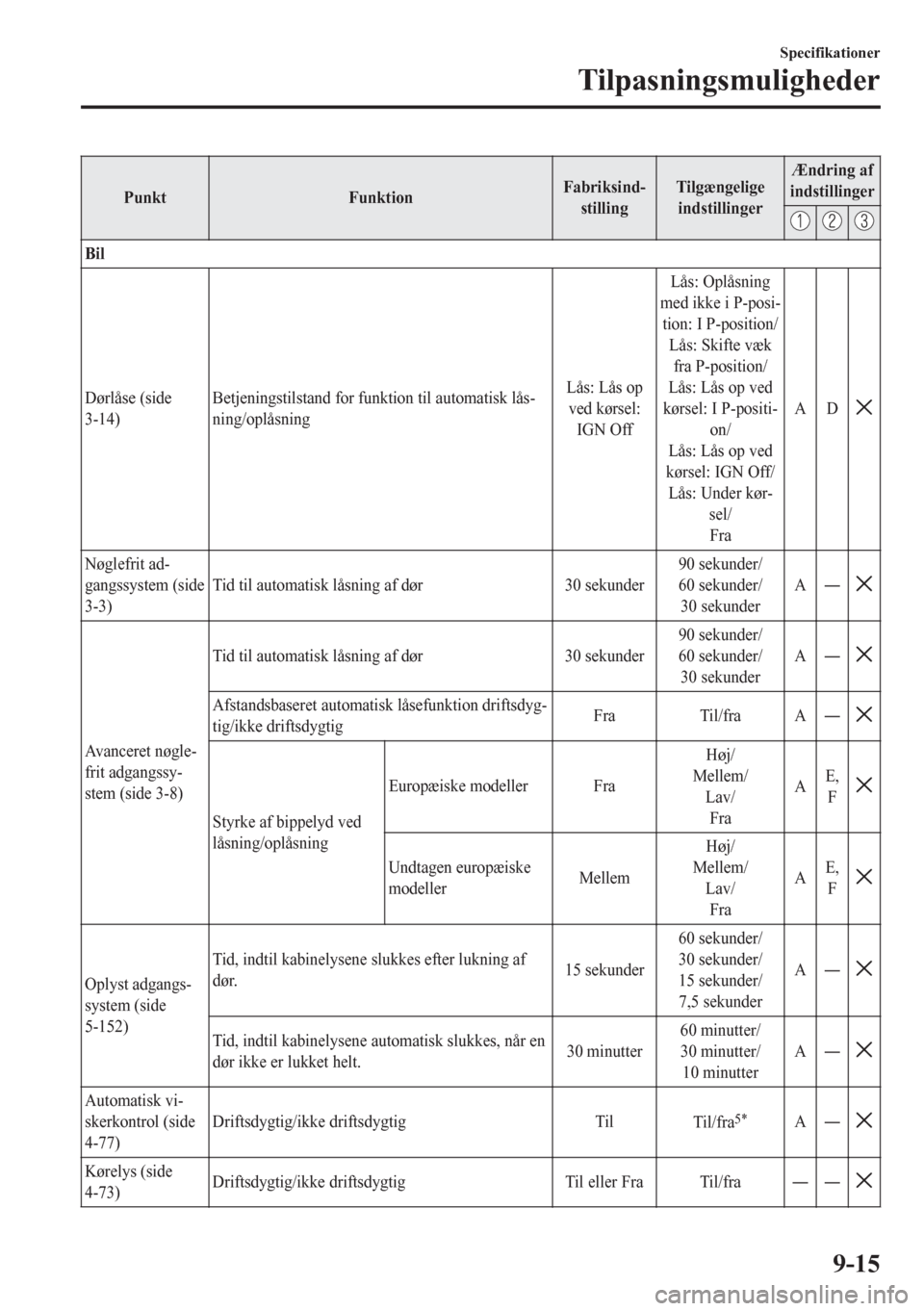

Punkt FunktionFabriksind-
stillingTilgængelige
indstillingerÆndring af
indstillinger
Bil
Dørlåse (side
3-14)Betjeningstilstand for funktion til automatisk lås-
ning/oplåsningLås: Lås op
ved kørsel:
IGN OffLås: Oplåsning
med ikke i P-posi-
tion: I P-position/
Lås: Skifte væk
fra P-position/
Lås: Lås op ved
kørsel: I P-positi-
on/
Lås: Lås op ved
kørsel: IGN Off/
Lås: Under kør-
sel/
FraAD
Nøglefrit ad-
gangssystem (side
3-3)Tid til automatisk låsning af dør 30 sekunder90 sekunder/
60 sekunder/
30 sekunderAŠ
Avanceret nøgle-
frit adgangssy-
stem (side 3-8)Tid til automatisk låsning af dør 30 sekunder90 sekunder/
60 sekunder/
30 sekunderAŠ
Afstandsbaseret automatisk låsefunktion driftsdyg-
tig/ikke driftsdygtigFra Til/fra AŠ
Styrke af bippelyd ved
låsning/oplåsningEuropæiske modeller FraHøj/
Mellem/
Lav/
FraAE,
F
Undtagen europæiske
modellerMellemHøj/
Mellem/
Lav/
FraAE,
F
Oplyst adgangs-
system (side
5-152)Tid, indtil kabinelysene slukkes efter lukning af
dør.15 sekunder60 sekunder/
30 sekunder/
15 sekunder/
7,5 sekunderAŠ
Tid, indtil kabinelysene automatisk slukkes, når en
dør ikke er lukket helt.30 minutter60 minutter/
30 minutter/
10 minutterAŠ
Automatisk vi-
skerkontrol (side
4-77)Driftsdygtig/ikke driftsdygtig Til
Til/fra5*AŠ
Kørelys (side
4-73)Driftsdygtig/ikke driftsdygtig Til eller Fra Til/fraŠŠ
Specifikationer
Tilpasningsmuligheder
9-15

Punkt FunktionFabriksind-
stillingTilgængelige
indstillingerÆndring af
indstillinger
Automatisk lys-
kontrol (side
4-68)Timing for tænding af lys MellemHøj/
Mel. Høj/
Mellem/
Mel. Lav/
LavAŠ
Justerbart forlyg-
tesystem (AFS)
(side 4-119)Driftsdygtig/ikke driftsdygtig*1Til Til/fra AŠ
High Beam Con-
trol-system
(HBC) (side
4-120)Driftsdygtig/ikke driftsdygtig
*1Til Til/fra AŠ
Adaptive
LED-forlygter (si-
de 4-123)Driftsdygtig/ikke driftsdygtig*1Til Til/fra AŠ
Lydindikator for
tændt lys (side
7-52)Styrke af advarselslyd Høj Fjern-/nærlys fra AŠ
Coming Home
Light-system (si-
de 4-72)Tid, indtil forlygterne slukkes. 30 sekunder120 sekunder/
90 sekunder/
60 sekunder/
30 sekunder/
FraAŠ
Leaving Home
Light (side 4-72)Driftsdygtig/ikke drifts-
dygtigEuropæiske modeller Til Til/fra AŠUndtagen europæiske
modellerFra Til/fra AŠ
Blinklys (side
4-76)Styrke af bippelyd Høj Fjern-/nærlys AŠ
Treblinksdrejning
(side 4-77)Driftsdygtig/ikke driftsdygtig Til eller Fra Til/fra AŠ
Elbagrude (side
4-82)Elbagrudens driftstid kan ændres. 15 minutter15 minutter/
Kontinuerligt*6ŠŠ
System
Sprog Sprog angivet i display EngelskAfhænger af mar-
ked
*7AŠ
Temperatur Temperaturenhed angivet i display °C °F/°C AŠ
Afstand Afstandsenhed angivet i display mil eller km mil/km AŠ
Specifikationer
Tilpasningsmuligheder
9-16
