Page 51 of 815
Ön yolcu koltuğuna yerleştirilen bir çocuk koltuğunda çocuk oturtmak bazı durumlarda
tehlikeli olabilir (Ön koltuk sınıflandırma sistemli):
Aracınızda ön koltuk sınıflandırma sensörü mevcuttur. Ön koltuk sınıflandırma sistemi ile
dahi, çocuğu ön koltuğa oturtmanız gerekiyorsa, aşağıdaki koşullarda ön koltukta çocuk
koltuğu kullanmak, ön koltuk hava yastığının açılma tehlikesini artırır ve çocuğun
yaralanmasına ve hatta ölümüne neden olabilir.
¾Ön yolcu koltuğu hava yastığı iptal OFF gösterge ışığı, çocuk koltuğunda çocuk otururken
yanmaz.
¾Çocuk koltuğu
ile
birlikte koltuğa bavul ya da başka nesneler
yerleştirilmişse.
¾Arkada oturan bir yolcu ya da burada bulunan bir bavul ön yolcu koltuğunun arkalığını itip
çekiyorsa.
¾Koltuk arkalığını bavul ya da eşyalar yerleştirilmişse ya da baş desteğine asılmışsa.
¾Koltuk yıkanmışsa.
¾Koltuğa sıvı dökülmüşse.
¾Ön yolcu koltuğu, altına bavul ya da başka nesneler yerleştirmek için geri itilmişse.
¾Ön yolcu koltuğu arkalığı arka koltukla temas ediyorsa.
¾Ön yolcu ve sürücü koltuğunun arasına bavul ya da başka nesneler yerleştirilmişse.
¾Ön yolcu koltuğuna elektrikli bir cihaz konulmuşsa.
¾Ön yolcu koltuğunu yüzeyine, koltuk ısıtıcı gibi ilave bir elektrikli cihaz yerleştirilmişse.
Arka
koltuklardaki
emniyet
kemerlerinin bulunduğu yerler, çocuklar
için en
güvenli
yerlerdir.
Her zaman emniyet kemeri ve çocuk koltuğu kullanın.
Çocukların yan ve perde hava yastıklarının olduğu camlara doğru uzanmalarına izin
vermeyiniz:
Çocuk koltuğu kullanılıyor olsa
bile, çocukların yan cama, ön yolcu koltuğu alanına, ön ve
arka cam sütunlarına ve yan ve perde hava yastıklarının bulunduğu tavan kenarlarına doğru
uzanmalarına izin vermek tehlikelidir. Bir yan veya perde hava yastığının açılması sonucunda
oluşacak darbe yerinde oturmayan bir çocuğun ciddi şekilde yaralanmasına, hatta ölmesine
neden
olabilir. Ayrıca ön kapıya doğru
eğilmek veya yaslanmak yan ve perde hava
yastıklarının açılmasını
engelleyebilir ve
ilave korumanın avantajını
azaltabilir. Arka
koltuklar, hem ön hava yastıklarının hem de yan hava yastıklarının bulunduğu ön koltuklara
kıyasla çocukla açısından daha güvenlidir. Çocuk koltuğunda oturuyor olsa bile çocuğun yan
cama yaslanmasına veya camdan sarkmasına izin vermeyiniz.
Temel Güvenlik Ekipmanlar Õ
Çocuk Koltu ÷u
2-31
Page 52 of 815
Her bir yolcu için tek bir emniyet kemeri kullanınız:
Tek bir emniyet kemerini aynı andan birden fazla kişinin kullanması tehlikelidir. Darbenin
şokunu eşit olarak dağıtamayan kemer iki kişinin çarpışmasına yol açarak ciddi
yaralanmalara hatta ölüme sebebiyet verebilir. Asla, aracınızda iki kişinin tek bir emniyet
kemeri kullanmasına izin vermeyiniz ve tüm yolcular düzgün şekilde oturmadan aracınızı
hareket ettirmeyiniz.
Askı kemerini ve bağlantı kancalarını sadece çocuk koltuğu için kullanınız:
Çocuk koltuğu bağlantıları sadece doğru şekilde takılmış çocuk koltuklarının yükünü
kaldırmak üzere tasarlanmıştır. Bu bağlantılar hiç bir şekilde, yetişkinler tarafından kullanılan
emniyet kemerleri veya çeşitli malzeme ya da donanımları araca bağlamak üzere kullanılan
kablo demetleri için kullanılmamalıdır.
Ç oc uk koltuğunu kurm adan önc e h er zam an kafa yastığını ç ıkarın (takviye koltuğun u takm a
durumları haricinde):
Kafa yastığını çıkarmadan çocuk koltuğu sistemini kurmak tehlikelidir. Çocuk koltuğunun
doğru
yerleştirilmemesi kaza anında yaralanmalara veya ölümlere
sebebiyet
verebilir.
D øKKAT
Emniyet
kemeri veya çocuk koltuğu çok sıcak havalarda araç
içinde çok fazla
ısınabilir.
Sizin
veya çocuğunuzun yanmasını önlemek için, bu parçalar dokunmadan önce sıcaklıklarını
kontrol ediniz.
NOT
Mazda’n Õzda, arka koltuklara ISOFIX çocuk koruma sistemi yerle útirmeniz için özel olarak
tasarlanm Õ ú ISOFIX barlar bulunmaktad Õr. B u b a r l a r Õ kullanarak çocuk koltuklar Õn Õ güvenli
bir úekilde arac Õn Õza yerle útirmek için “ISOFIX Bar Çocuk Koruma Sistemleri” bölümüne
bak Õn Õz (sayfa 2-43).
Temel Güvenlik Ekipmanlar Õ
Çocuk Koltu ÷u
2-32

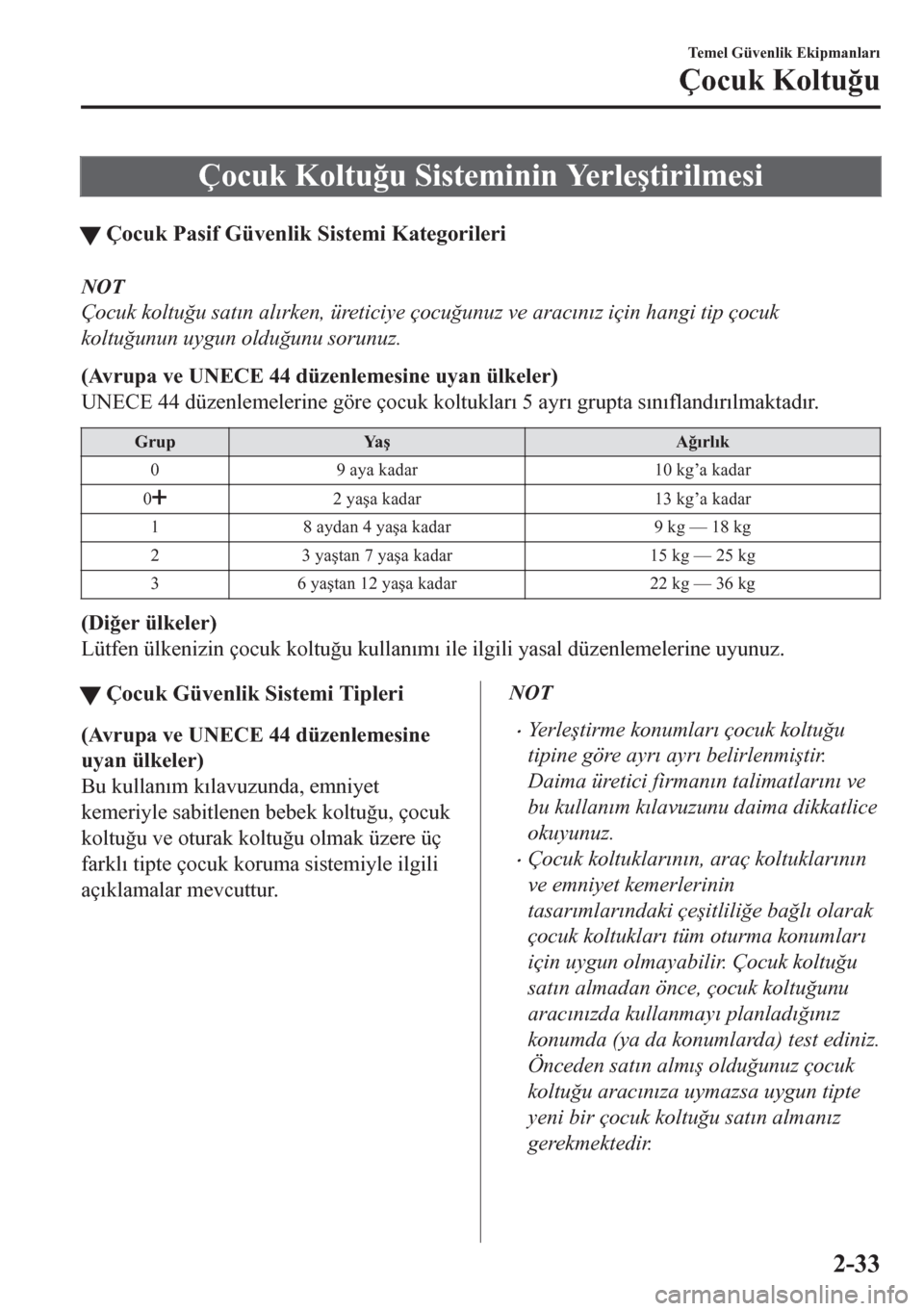

Page 53 of 815
Çocuk Koltu ÷u Sisteminin Yerle útirilmesi
tÇocuk Pasif Güvenlik Sistemi Kategorileri
NOT
Çocuk koltu ÷u sat Õn al Õrken, üreticiye çocu ÷unuz ve arac Õn Õz için hangi tip çocuk
koltu ÷unun uygun oldu ÷unu sorunuz.
(Avrupa ve UNECE 44 düzenlemesine uyan ülkeler)
UNECE 44 düzenlemelerine göre çocuk koltuklar Õ 5 ayr Õ grupta s Õn Õfland Õr Õlmaktad Õr.
Grup Ya úA ÷ Õrl Õk
0 9 aya kadar 10 kg’a kadar
0
2 ya úa kadar 13 kg’a kadar
1 8 aydan 4 ya úa kadar 9 kg — 18 kg
23 ya útan 7 ya úa kadar 15 kg — 25 kg
36 ya útan 12 ya úa kadar 22 kg — 36 kg
(Di ÷er ülkeler)
Lütfen ülkenizin çocuk koltu ÷u kullan Õm Õ ile ilgili yasal düzenlemelerine uyunuz.
tÇocuk Güvenlik Sistemi Tipleri
(Avrupa ve UNECE 44 düzenlemesine
uyan ülkeler)
Bu kullan Õm k Õlavuzunda, emniyet
kemeriyle sabitlenen bebek koltu ÷u, çocuk
koltu ÷u ve oturak koltu ÷u olmak üzere üç
farkl Õ tipte çocuk koruma sistemiyle ilgili
aç Õklamalar mevcuttur.
NOT
•Ye r l e útirme konumlar Õ çocuk koltu ÷u
tipine göre ayr Õ ayr Õ belirlenmi útir.
Daima üretici firman Õn talimatlar Õn Õ ve
bu kullan Õm k Õlavuzunu daima dikkatlice
okuyunuz.
•Çocuk koltuklar Õn Õn, araç koltuklar Õn Õn
ve emniyet kemerlerinin
tasar Õmlar Õndaki çe úitlili ÷e ba ÷l Õ olarak
çocuk koltuklar Õ tüm oturma konumlar Õ
için uygun olmayabilir. Çocuk koltu ÷u
sat Õn almadan önce, çocuk koltu ÷unu
arac Õn Õzda kullanmay Õ planlad Õ ÷ Õn Õz
konumda (ya da konumlarda) test ediniz.
Önceden sat Õn alm Õ ú oldu ÷unuz çocuk
koltu ÷u arac Õn Õza uymazsa uygun tipte
yeni bir çocuk koltu ÷u sat Õn alman Õz
gerekmektedir.
Temel Güvenlik Ekipmanlar Õ
Çocuk Koltu ÷u
2-33
Page 54 of 815
Bebek koltu ÷u
UNECE 44 düzenlemesinin Grup 0 ve
0' Õna
e úittir.
Çocuk koltu ÷u
UNECE 44 düzenlemesinin Grup 1'ine
e úittir.
Oturak koltu ÷u
UNECE 44 düzenlemesinin Grup 2 ve
3'üne e úittir.
Bir takviye koltuğu kullanırken her
zaman aracın baş desteğini takviye
koltuğunun bulunduğu yere yerleştirin.
Takviye koltuğu *1
*1
(Di ÷er ülkeler)
Lütfen ülkenizin çocuk koltu ÷u kullan Õm Õ
ile ilgili yasal düzenlemelerine uyunuz.
ttBebek Koltu ÷u Yerle útirme Konumu
Bebek koltu ÷unu daima arkaya bakar
konumda kullan Õn Õz.
Bebek koltu ÷unun yerle útirme konumu
için, “Çocuk Koruma Sisteminin Çe úitli
Koltuk Konumlar Õna Uygunlu ÷u” nu
gösteren tabloya bak Õn Õz (sayfa 2-38).
Temel Güvenlik Ekipmanlar Õ
Çocuk Koltu ÷u
2-34
Page 55 of 815
UYARI
Bebek koltuğunu daima doğru konumda
yerleştiriniz:
“Çocuk Koltuğunun Çeşitli Koltuk
Konumlarına Uygunluğunu Gösteren
Tablo”yu dikkate almadan bebek
koltuğunu yerleştirmek çok tehlikelidir.
Yanlış konumda
yerleştirilen bebek koltuğu
düzgün şekilde sabitlenemez. Çarpışma
esnasında çocuk aracın içinde bir yere veya
birine çarpabilir ve bu durum ciddi
yaralanmalar veya ölümle sonuçlanabilir.
Hava yastığı korumasına sahip bir ön yolcu
koltuğunda asla arkaya bakan bir çocuk
koltuğu kullanmayınız:
Karşısında AKTİF HAVA YASTIĞI olan
koltuklara ASLA arkaya bakan bir çocuk
koltuğu takmayınız, aksi halde ÖLÜM veya
CİDDİ YARALANMALAR olabilir.
Açılan hava yastığı çocuk koltuğuna
çarpabilir ve çocuk koltuğunu yerinden
oynatabilir. Çocuk koltuğunda oturan
çocuk ciddi bir şekilde yaralanabilir hatta
hayatını kaybedebilir.
ttÇocuk Koltu ÷unun Kurulum
Pozisyonu
Çocuk koltu ÷u çocu ÷un ya ú Õna ve kilosuna
ba ÷l Õ olarak öne veya arkaya bakar
konumda kullan Õlabilir. Dolay Õs Õyla
koltu ÷u monte ederken, çocuk koltu ÷unun
yerle útirilme konumlar Õn Õn yan Õ s Õra çocuk
ya ú ve kilosuna göre üretici firman Õn
tavsiyelerini dikkate al Õn Õz.
Çocuk koltu ÷unun yerle útirme konumu
için, “Çocuk Koruma Sisteminin Çe úitli
Koltuk Konumlar Õna Uygunlu ÷u” nu
gösteren tabloya bak Õn Õz (sayfa 2-38).
Arkaya bakan tip
UYARI
Arkaya bakan ç oc uk koltuğun u daim a
doğru pozisyonda yerleştiriniz:
“Çocuk Koltuğunun Çeşitli Koltuk
Konumlarına Uygunluğunu Gösteren
Tablo”yu dikkate almadan arkaya bakan
çocuk koltuğunu yerleştirmek çok
tehlikelidir. Yanlış konumda yerleştirilen
arkaya bakan çocuk koltuğu düzgün
şekilde sabitlenemez. Çarpışma esnasında
çocuk aracın içinde bir yere veya birine
çarpabilir ve bu durum ciddi yaralanmalar
veya ölümle sonuçlanabilir.
Temel Güvenlik Ekipmanlar Õ
Çocuk Koltu ÷u
2-35
Page 56 of 815
Hava yastığı korumasına sahip bir ön yolcu
koltuğun da asla arkaya bakan bir ç oc uk
koltuğu kullanm ayın ız:
Karşısında AKTİF HAVA YASTIĞI olan
koltuklara ASLA arkaya bakan bir çocuk
koltuğu takmayınız, aksi halde ÖLÜM veya
CİDDİ YARALANMALAR olabilir.
Açılan hava yastığı çocuk koltuğuna
çarpabilir ve çocuk koltuğunu yerinden
oynatabilir. Çocuk koltuğunda oturan
çocuk ciddi bir şekilde yaralanabilir hatta
hayatını kaybedebilir.
Öne bakan tip
UYARI
Öne bakan çocuk koltuğunu asla yanlış
pozisyonda
yerleştirmeyiniz:
“Çocuk Koltuğunun Çeşitli Koltuk
Konumlarına Uygunluğunu Gösteren
Tablo”yu dikkate almadan öne bakan
çocuk koltuğunu yerleştirmek çok
tehlikelidir. Yanlış konumda
yerleştirilen
bir
öne bakan çocuk koltuğu düzgün şekilde
sabitlenemez. Çarpışma esnasında çocuk
aracın içinde bir yere veya birine çarpabilir
ve bu durum ciddi yaralanmalar veya
ölümle
sonuçlanabilir.
Zorunlu olmadıkça ön yolcu koltuğuna öne
bakan bir ç oc uk koltuğu takm ayınız:
Bir çarpışma anında hava yastığının
devreye girmesi sonucu açığa çıkan güç
çocuğun ciddi şekilde yaralanmasına hatta
ölmesine neden olabilir. Ön yolcu
koltuğuna öne bakan bir çocuk koltuğu
takmak zorunda kalırsanız, ön koltuğu
mümkün olduğunca geriye itiniz ve koltuk
altını (yüksekliği ayarlanabilen koltuk altı)
emniyet kemerinin çocuk koltuğunu
güvenli bir şekilde tutabileceği şekilde
ayarlayınız.
Temel Güvenlik Ekipmanlar Õ
Çocuk Koltu ÷u
2-36
Page 57 of 815
tOturak Koltu ÷u Yerle útirme
Konumu
Oturak koltu ÷unu daima öne bakar
konumda kullan Õn Õz.
Omuz kemeri pozisyonunu rahatl Õkla
ayarlamak ve böylece çocu ÷unuza en iyi
korumay Õ sa ÷lamak için s Õrtl Õkl Õ junior
koltu ÷unun kullan Õlmas Õn Õ öneriyoruz.
Çocuk koltu ÷unun yerle útirme konumu
için, “Çocuk Koruma Sisteminin Çe úitli
Koltuk Konumlar Õna Uygunlu ÷u” nu
gösteren tabloya bak Õn Õz (sayfa 2-38).
UYARI
Oturak koltuğunu daima doğru konumda
yerleştiriniz:
Junior koltuğun “Farklı Koltuk
Konumlarına yönelik Çocuk Güvenlik
Sistemi” tablosuna başvurulmadan
takılması tehlikelidir. Yanlış konumda
yerleştirilen oturak koltuğu düzgün
şekilde
sabitlenemez. Çarpışma esnasında çocuk
aracın içinde bir yere veya birine çarpabilir
ve bu durum ciddi yaralanmalar veya
ölümle sonuçlanabilir.
Zorunlu olmadıkça ön yolcu koltuğuna öne
bakan bir çocuk koltuğu takmayınız:
Bir çarpışma anında hava yastığının
devreye girmesi sonucu açığa çıkan güç
çocuğun ciddi şekilde yaralanmasına hatta
ölmesine neden olabilir. Ön yolcu
koltuğuna öne bakan bir çocuk koltuğu
takmak zorunda kalırsanız, ön koltuğu
mümkün olduğunca geriye itiniz ve koltuk
altını (yüksekliği ayarlanabilen koltuk altı)
emniyet kemerinin çocuk koltuğunu
güvenli bir şekilde tutabileceği şekilde
ayarlayınız.
Temel Güvenlik Ekipmanlar Õ
Çocuk Koltu ÷u
2-37
Page 58 of 815
Çocuk Koruma Sisteminin Çe úitli Koltuk Konumlar Õna
Uygunlu ÷unu Gösteren Tablo
(Avrupa ve UNECE 16 düzenlemesine uyan ülkeler)
Tabloda verilen bilgiler, çocuk koltu ÷unun çe úitli koltuk konumlar Õna uygunlu ÷unu
göstermektedir. Farkl Õ üretici firmalar taraf Õndan üretilen çocuk koltu ÷unun do ÷ru konumda
tak Õlabilmesi için üreticilerin çocuk koltu ÷u ile birlikte verdi ÷i talimatlar Õ dikkatlice
izleyiniz.
Çocuk Koruma Koltu ÷unun Tak Õlmas Õ s Õras Õnda a úa ÷ Õdaki noktalara dikkat edilmelidir.
•Çocuk koruma sistemi ba ú deste ÷i nedeniyle arka koltu ÷a s Õ ÷mazsa, çocuk koruma
sisteminin arka koltu ÷a s Õ ÷mas Õ için ba ú deste ÷inin yüksekli ÷ini ayarlay Õn veya ç Õkar Õn.
Ancak, bir takviye koltu ÷u kullan Õrken her zaman arac Õn ba ú deste ÷ini takviye koltu ÷unun
bulundu ÷u yere yerle útirin.
Sayfa 2-18'deki Ba ú Destekleri bölümüne bak Õn Õz.
•Arka koltu ÷a çocuk koruma sistemi takarken, ön koltuk sistemle temas etmemesi için ön
koltu ÷un konumunu ayarlay Õn.
Sayfa 2-5'deki Koltuk Kullan Õm Õ bölümüne bak Õn.
•Çocuk koruma sisteminini kurarken, bu sistemde bir ask Õ kemeri mevcutsa, ba ú deste ÷ini
ç Õkar Õn.
Sayfa 2-18'deki Ba ú Destekleri bölümüne bak Õn Õz.
Temel Güvenlik Ekipmanlar Õ
Çocuk Koltu ÷u
2-38
Page 59 of 815
ISOFIX bar-güvenli çocuk koltuklar Õ
Arka koltu ÷a bir çocuk koltu ÷u yerle útirirken, çocuk koltu ÷u sisteminin üreticisinin ve
2-43 sayfas Õnda bulunan ISOFIX Bar Kullan Õm Õ talimatlar Õn Õ uygulay Õn.
Kütle grubuBüyük-
lük S Õn Õf ÕBa ÷lant ÕKoltuk Konumlar Õ
Araç ISOFIX ko-
numlar Õ
Arka koltuk (orta)Ön yolcu koltu ÷u
(d Õ ú)
Arka koltuk (d Õ ú)
Bebek koltu ÷uFISO/L1 X X X
GISO/L2 X X X
(1) X X X
GRUP 0 10 kg'a ka-
darEISO/R1 IL X X
(1) X X X
GRUP 0
13 kg'ye
kadarEISO/R1 IL X X
DISO/R2 IL X X
CISO/R3 IL X X
(1) X X X
GRUP 1 9 kg — 18 kg
DISO/R2 IL X X
CISO/R3 IL X X
BISO/F2 IUF X X
B1 ISO/F2X IUF X X
AISO/F3 IUF X X
(1) X X X
GRUP 2 15 kg —
25 kg(1) IL X X
GRUP 3 22 kg —
36 kg(1) IL X X
(1) ISO/XX ebat s Õn Õf Õ tan Õm Õ (A - G) ta ú Õmayan CRS için, uygulanabilir toplu grup için, araç üreticisi her konum
için araca özel ISOFIX çocuk koruma sistemlerini belirtecektir.
Yu k a r Õdaki tabloda kullan Õlan harflerin anlamlar Õ:
IUF = bu a ÷ Õrl Õk grubunda kullan Õm Õ onaylanan evrensel kategorideki ISOFIX çocuk koltuklar Õ için uygun.
IL = belli ISOFIX çocuk koltuklar Õ (CRS) için uygun.
Bu ISOFIX CRS’leri, “özel araç”, “s Õn Õrl Õ” ya da “yar Õ evrensel” kategorilerine aittir.
Mazda' Õn orijinal çocuk koltu ÷u sistemi kurulabilir. Bu úekilde tak Õlabilecek ilgili çocuk koltu ÷u sistemleri için
aksesuarlar katalo ÷una bak Õn Õz.
(Avrupa D Õ ú Õndaki Ülkeler øçin)
Mazda'n Õza tak Õlabilir çocuk koltuklar Õ hakk Õnda uzman bir tamirci ile görü úmenizi öneririz, tercihen bir Yetkili
Mazda Servisinde.
X = ISOFIX konumu, bu a ÷ Õrl Õk grubu ve/veya büyüklük s Õn Õf Õndaki ISOFIX çocuk koltuklar Õ için uygun de ÷ildir.
Temel Güvenlik Ekipmanlar Õ
Çocuk Koltu ÷u
2-39
Page 60 of 815
i-Size çocuk koltuk sistemleri
Arka koltuk s Õrt Õn Õn ön yüzeyinde etiketine sahip olan araçlar i-Size çocuk koltu ÷u
sertifikal Õd Õr.
Arka koltu ÷a bir çocuk koltu ÷u yerle útirirken, çocuk koltu ÷u sisteminin üreticisinin ve
2-43 sayfas Õnda bulunan ISOFIX Bar Kullan Õm Õ talimatlar Õn Õ uygulay Õn.
Etiketleme konumu
i-Size çocuk koltu ÷u sistemi, a úa ÷ Õdaki gibi istenilen koltu ÷a yerle útirilebilir :
Ön yolcu koltu ÷u Arka koltuk (d Õ ú) Arka koltuk (orta)
i-Size çocuk koltuk sistem-
leriXi-UX
Yu k a r Õdaki tabloda kullan Õlan harflerin anlamlar Õ:
i-U = Öne ve arkaya bakan i-Size "evrensel" çocuk koltu ÷u sistemlerine uygundur.
X = i-Size "evrensel" çocuk koltu ÷u sistemlerine uygun olmayan koltuk konumu.
NOT
•i-Size çocuk koltu ÷u sistemi, UNECE 129 düzenlemesinden i-Size kategori sertifikasyonu
almaya hak kazanm Õ ú çocuk koltu ÷u sistemidir.
•Arka koltuk arkal Õ ÷ Õn Õn ön yüzeyinde etiketine sahip olan araçlar i-Size çocuk koltu ÷u
sertifikas Õna sahip de ÷ildir.
Temel Güvenlik Ekipmanlar Õ
Çocuk Koltu ÷u
2-40
