Arka sis lambasÕ*
1. Kontak anahtarÕnÕn ve far dü÷mesinin
kapalÕ konumda oldu÷undan emin
olunuz.
2. Her bir plastik tutucusunu ortasÕndan
çekiniz ve tutucularÕ çÕkartÕnÕz.
3. Kapa÷Õ çÕkartÕnÕz.
Sökülmesi
Takılması
4. Soketi ve ampul grubunu saat yönünün
tersine çeviriniz ve çÕkarÕnÕz.
5. Ampulü yuvasÕndan çÕkarÕnÕz.
6. Sökme iúleminin tersini uygulayarak
ampulü takÕnÕz.
Plaka ÕúÕklarÕ
1. Kontak anahtarÕnÕn ve far dü÷mesinin
kapalÕ konumda oldu÷undan emin
olunuz.
2. Lenslere zarar vermemek için düz baúlÕ
tornavidayÕ yumuúak bir bezle sarÕnÕz
ve lensin kenarÕnÕ bu tornavidayla
kaldÕrarak çÕkarÕnÕz.
3. Ampulü çekerek çÕkarÕnÕz.
4. Sökme iúleminin tersini uygulayarak
ampulü takÕnÕz.
ttøç AydÕnlatma Ampullerinin
De÷iútirilmesi
Tavan lambalarÕ/Ön harita lambalarÕ,
Arka harita lambalarÕ, Makyaj aynasÕ
lambalarÕ*
1. Lenslere zarar vermemek için düz baúlÕ
tornavidayÕ yumuúak bir bezle sarÕnÕz
ve lensin kenarÕnÕ bu tornavidayla
kaldÕrarak çÕkarÕnÕz.
2. Ampulü çekerek çÕkarÕnÕz.
BakÕm ve Koruma
Araç Sahibinin Yapabilece÷i BakÕm ÇalÕúmalarÕ
*BazÕ modellerde mevcuttur.6-51

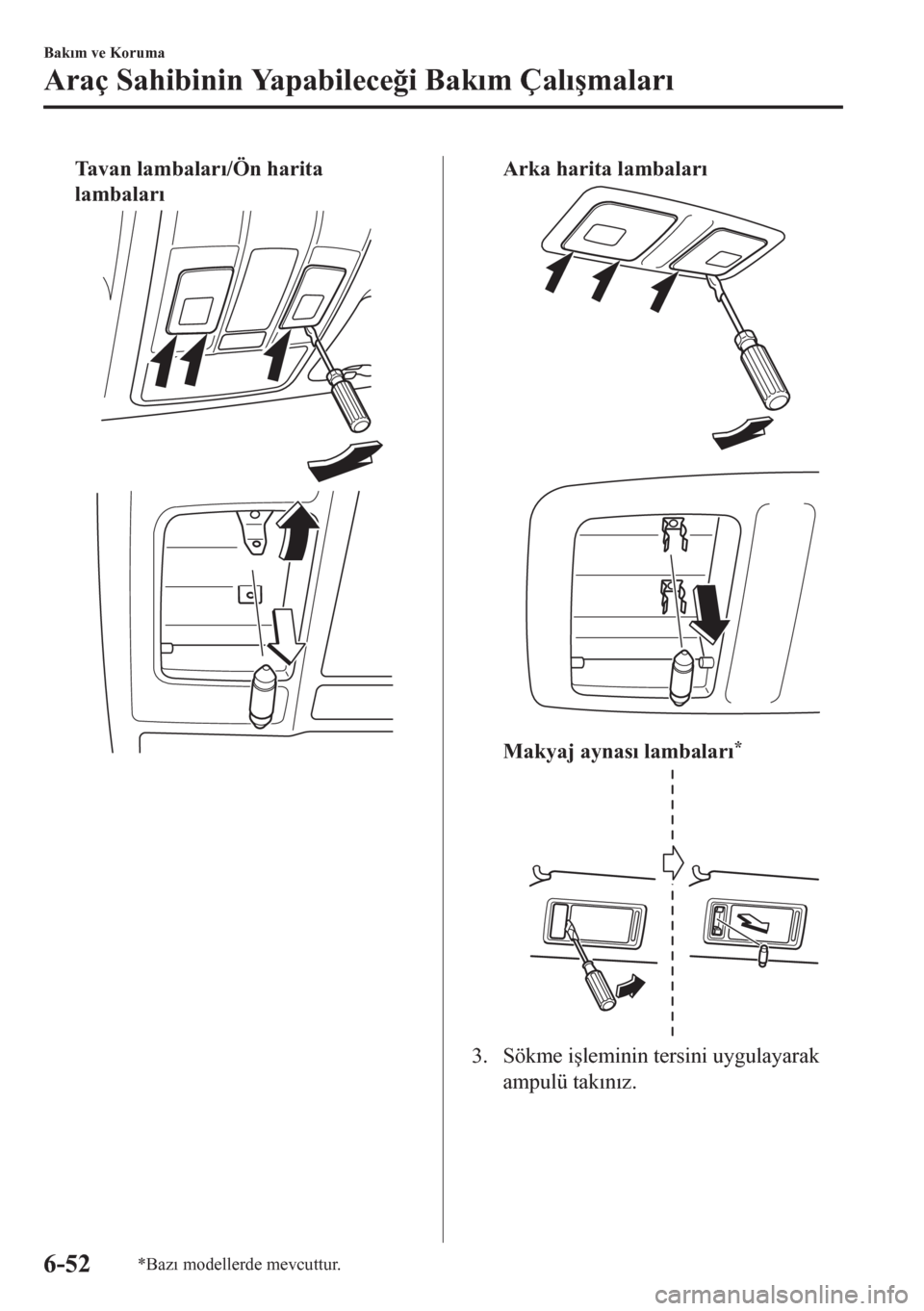

Tavan lambalarÕ/Ön harita
lambalarÕArka harita lambalarÕ
Makyaj aynasÕ lambalarÕ*
3. Sökme iúleminin tersini uygulayarak
ampulü takÕnÕz.
BakÕm ve Koruma
Araç Sahibinin Yapabilece÷i BakÕm ÇalÕúmalarÕ
6-52*BazÕ modellerde mevcuttur.

Bagaj bölmesi lambasÕ
1. Lenslere zarar vermemek için düz baúlÕ
küçük bir tornavidayÕ yumuúak bir
bezle sarÕnÕz ve lens ünitesini kenarÕnÕ
bu tornavidayla kaldÕrarak çÕkarÕnÕz.
2. Konektör üzerindeki dile parma÷ÕnÕzla
bastÕrarak ve konektörü çekerek
elektrik konektörünü ampulden
ayÕrÕnÕz.
DøKKAT
Ampulü değiştirirken, önce mutlaka
konektörü ayırın. Aksi halde, elektrikli
veya elektronik cihazlar kısa devre
yapabilir.
3. Düz baúlÕ tornavidayÕ lens ve lensi
ünitesi arasÕndaki boúlu÷a sokunuz ve
ardÕndan tornavidayÕ kaydÕrarak lensi
ayÕrÕnÕz.
4. Ampulü çekerek çÕkarÕnÕz.
5. Sökme iúleminin tersini uygulayarak
ampulü takÕnÕz.
BakÕm ve Koruma
Araç Sahibinin Yapabilece÷i BakÕm ÇalÕúmalarÕ
6-53

Sigortalar
AracÕnÕzÕn elektrik sistemi sigortalarla
korunmuútur.

Lambalardan, aksesuarlardan veya
kumandalardan biri çalÕúmazsa ilgili devre
koruyucusunu kontrol ediniz.
Sigortalardan biri yandÕ÷Õnda, sigorta
içinde bulunan element eriyecektir.

Ay nÕ sigorta sürekli yanÕyorsa, bu sistemi
kullanmayÕnÕz ve en kÕsa zamanda bir
Yetkili Mazda Servisi’ne baúvurunuz.
tSigortalarÕn De÷iútirilmesi
AracÕnÕzÕn sol tarafÕndaki sigortalarÕn
de÷iútirilmesi
Elektrik sistemi çalÕúmÕyorsa önce
aracÕnÕzÕn sol tarafÕndaki sigortalarÕ
kontrol ediniz.

1. Kontak anahtarÕnÕn ve di÷er
dü÷melerin kapalÕ oldu÷undan emin
olunuz.
2. Sigorta paneli kapa÷ÕnÕ açÕnÕz.
3. Motor bölmesindeki sigorta kutusu
kapa÷Õ üzerindeki çekme kÕsmÕndan
tutarak sigortayÕ düz bir úekilde dÕúarÕ
çekiniz.
4. SigortayÕ kontrol ediniz ve yanmÕúsa
de÷iútiriniz.
NormalYanmış
5. AynÕ amper de÷erinde yeni bir sigorta
takÕnÕz ve iyice yerine yerleúti÷inden
emin olunuz. E÷er yerine oturmazsa,
bir uzmana taktÕrÕnÕz. Yetkili Mazda
Servisi’ne baúvurmanÕzÕ öneririz.
Yedek sigortanÕz yoksa, aracÕn
çalÕúmasÕ için gerekli olmayan ses
sistemi veya çÕkÕú devrelerindeki aynÕ
amper de÷erine sahip bir sigortayÕ
kullanabilirsiniz.
BakÕm ve Koruma
Araç Sahibinin Yapabilece÷i BakÕm ÇalÕúmalarÕ
6-54

DøKKAT
Sigortaları mutlaka orijinal Mazda
sigortası ya da aynı değerde bir
sigortayla değiştiriniz. Aksi takdirde,
elektrik sistemine zarar verebilirsiniz.
6. Kapa÷Õ yeniden takÕnÕz ve güvenli bir
úekilde yerleúti÷inden emin olunuz.
Kaput altÕndaki sigortalarÕn
de÷iútirilmesi
Farlar veya di÷er elektrikli sistemler
çalÕúmÕyorsa ve kabindeki sigortalarda bir
sorun yoksa, kaputun altÕndaki sigorta
kutusunu kontrol ediniz. Sigortalardan biri
yanmÕúsa, de÷iútiriniz. Aúa÷Õdaki adÕmlarÕ
takip ediniz:

1. Kontak anahtarÕnÕn ve di÷er
dü÷melerin kapalÕ oldu÷undan emin
olunuz.
2. Sigorta kutusu kapa÷ÕnÕ çÕkartÕnÕz.
3. ANA sigorta yanÕúsa, bu sigortanÕn
yerine aynÕ ampere sahip yeni bir
sigorta takÕnÕz.
NormalYanmış
UYARI
Ana sigortayı tek başınıza
değiştirmeyiniz. Değişim için Yetkili
Mazda Servisi’ne başvurunuz:
Sigortayı kendi başınıza değiştirmek
tehlikelidir çünkü ANA
sigorta yüksek
akımlı bir sigortadır. Sigortanın hatalı
şekilde değiştirilmesi yangına yol
açabilecek bir elektrik şokuna veya kısa
devreye neden olabilir.
4. Kapa÷Õ yeniden takÕnÕz ve güvenli bir
úekilde yerleúti÷inden emin olunuz.
BakÕm ve Koruma
Araç Sahibinin Yapabilece÷i BakÕm ÇalÕúmalarÕ
6-55

tSigorta Paneli Özellikleri
Sigorta kutusu (Motor bölmesi)
TANIM AMPER KORUNAN PARÇA
1
50 A Çeúitli devrelerin korunmasÕ için
2 IG2 30 A Çeúitli devrelerin korunmasÕ için
3INJECTOR
ENG.SUB30 A
Motor kontrol sistemi
*
4SCR1
EVVT20 A
Motor kontrol sistemi*
5 P.WINDOW1 30 A
Otomatik camlar*
6 R.HEATER 20 AŠ
7 ADD FAN DE 40 A
So÷utma fanÕ
*
8 WIPER.DEI 20 A
Ön Cam Silecekleri Buz Çözücüsü*
9 DEFOG 40 A Arka Cam Bu÷u Çözücüsü
10 DCDC DE 40 A
Çeúitli devrelerin korunmasÕ için
*
11 EPB R 20 A Elektrikli El Freni (EPB) (Sa÷)
12 EPB L 20 A Elektrikli El Freni (EPB) (Sol)
13AUDIO
DCDC REG30 A
Ses sistemi
*
BakÕm ve Koruma
Araç Sahibinin Yapabilece÷i BakÕm ÇalÕúmalarÕ
6-56*BazÕ modellerde mevcuttur.

TANIM AMPER KORUNAN PARÇA
14 FAN GE 30 A
So÷utma fanÕ
*
15 ENG.MAIN 40 A Motor kontrol sistemi
16 ABS/DSC M 50 A ABS, Dinamik denge kontrol sistemi
17 FAN DE 40 A
So÷utma fanÕ
*
18 WIPER 20 A Ön cam silece÷i ve yÕkayÕcÕsÕ
19 HEATER 40 A Klima
20 ADD FAN GE 30 A
So÷utma fanÕ
*
21 ENGINE.IG1 7,5 A Motor kontrol sistemi
22 C/U IG1 15 A Çeúitli devrelerin korunmasÕ için
23 AUDIO2 7,5 A Ses sistemi
24 METER2 7,5 A
Gösterge paneli
*
25 ENGINE3 15 A Motor kontrol sistemi
26 ENGINE2 15 A Motor kontrol sistemi
27 ENGINE1 15 A
Motor kontrol sistemi
*
28 AT 15 A
ùanzÕman kontrol sistemi*, Kontak anahtarÕ
29 H/CLEAN 20 A
Far yÕkayÕcÕsÕ
*
30 A/C 7,5 A
Klima*
31 AT PUMP 15 A
ùanzÕman kontrol sistemi*
32 HORN 15 A Korna
33 R.WIPER 15 A Arka cam silece÷i
34 H/L HI 20 A Uzun far
35 ST.HEATER 15 A
IsÕtmalÕ direksiyon simidi
*
36 FOG 15 A
Sis lambalarÕ*
377,5 A Motor kontrol sistemi
38 H/L LOW L 15 A KÕsa far (sol)
39 ENGINE4 15 A
Motor kontrol sistemi
*
40ŠŠ Š
41 METER1 10 A Gösterge paneli
42 SRS1 7,5 A Hava yastÕ÷Õ
43 BOSE 25 A
Bose
® Ses Sistemi donanÕmlÕ model*
44 AUDIO1 15 A Ses sistemi
45 ABS/DSC S 30 A ABS, Dinamik denge kontrol sistemi
46 FUEL PUMP 15 A
Ya kÕt sistemi
*
47 FUEL WARM 25 A
Ya kÕt ÕsÕtÕcÕsÕ*
48 TAIL 15 A Arka lambalar, Plaka lambalarÕ
BakÕm ve Koruma
Araç Sahibinin Yapabilece÷i BakÕm ÇalÕúmalarÕ
*BazÕ modellerde mevcuttur.6-57

TANIM AMPER KORUNAN PARÇA
49SCR2
FUEL PUMP225 A
Ya kÕt sistemi
*
50 HAZARD 25 ADörtlü flaúörler, Sinyal lambalarÕ, Arka lambalar, Park lamba-
larÕ, Plaka lambalarÕ
51 H/L LOW R 15 A KÕsa far (sa÷)
52 OUTLET 25 A Aksesuar soketleri
53 STOP 10 A Fren lambalarÕ
54 ROOM 15 A Tavan lambasÕ
BakÕm ve Koruma
Araç Sahibinin Yapabilece÷i BakÕm ÇalÕúmalarÕ
6-58*BazÕ modellerde mevcuttur.

Sigorta kutusu (sol taraf)
TANIM AMPER KORUNAN PARÇA
1 P.SEAT D 30 A
Elektrik kumandalÕ koltuk
*
2 P.WINDOW3 30 A
Otomatik camlar*
3 R.OUTLET3 15 AŠ
4 P.WINDOW2 25 A Otomatik camlar
5 ESCL 15 A Elektronik direksiyon kilidi
6 D.LOCK 25 A Merkezi kilitleme sistemi
7 SEAT WARM 20 A
Koltuk ÕsÕtÕcÕsÕ
*
8 SUNROOF 10 A
AçÕlÕr tavan*
9 F.OUTLET 15 A Aksesuar soketleri
10 MIRROR 7,5 A Otomatik ayna
11 R.OUTLET1 15 A
Aksesuar soketleri
*
12 SCR3 15 AŠ
13 SCR4 15 AŠ
14 R.OUTLET2 15 A Aksesuar soketleri
15 USB 7,5 A
USB güç çÕkÕúÕ
*
16 PLG 20 A
Elektrikli Bagaj Kapa÷Õ*
BakÕm ve Koruma
Araç Sahibinin Yapabilece÷i BakÕm ÇalÕúmalarÕ
*BazÕ modellerde mevcuttur.6-59

TANIM AMPER KORUNAN PARÇA
17 M.DEF 7,5 A
Ay n a B u÷u Çözücüsü
*
18 R.SEAT W 20 A
Koltuk ÕsÕtÕcÕsÕ*
19ŠŠ Š
20 AT IND 7,5 A
AT vites göstergesi
*
21 P.SEAT P 30 A
Elektrik kumandalÕ koltuk*
BakÕm ve Koruma
Araç Sahibinin Yapabilece÷i BakÕm ÇalÕúmalarÕ
6-60*BazÕ modellerde mevcuttur.
