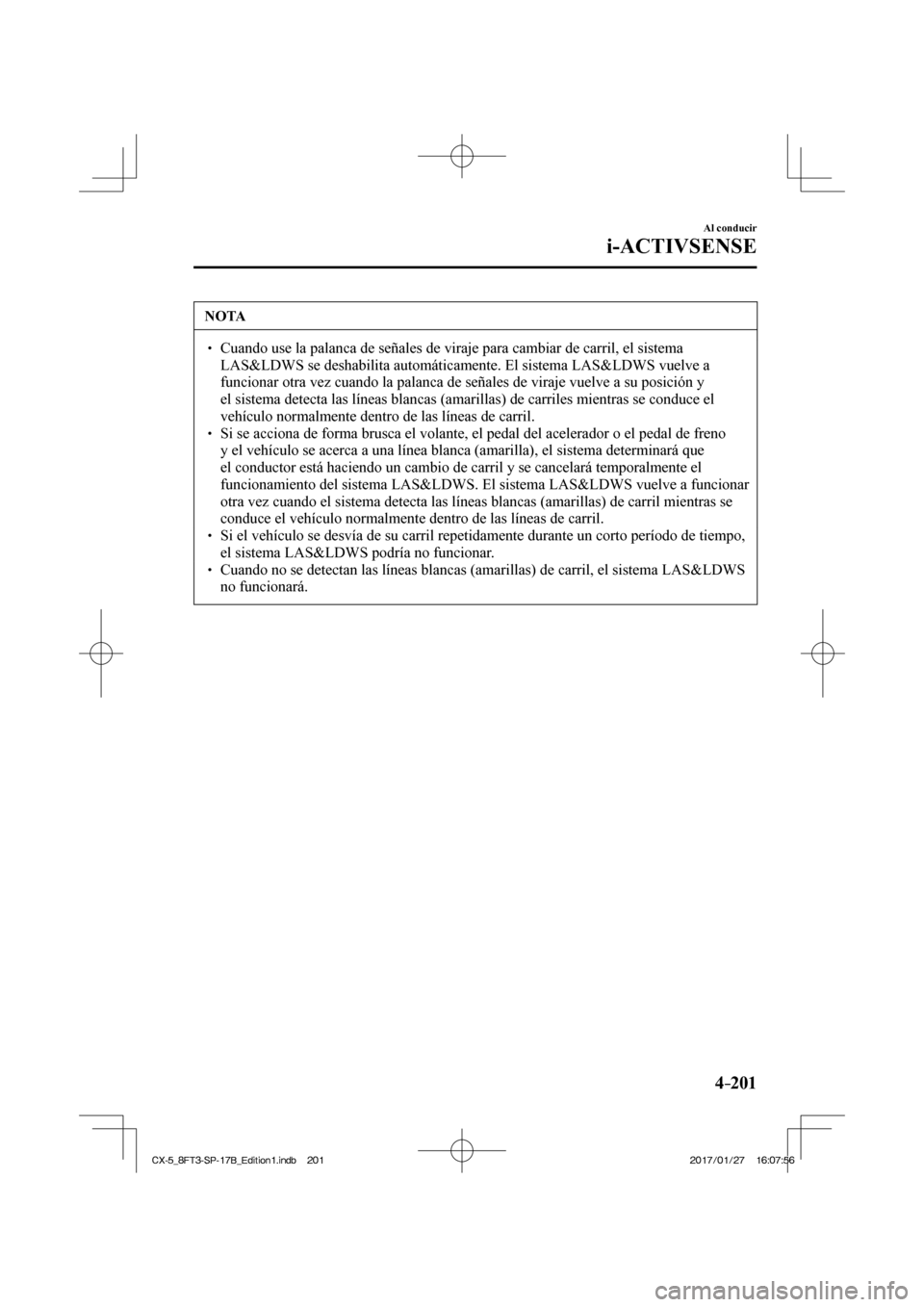

4–201
Al conducir
i-ACTIVSENSE
NOTA
 Cuando use la palanca de señales de viraje para cambiar de carril, el\
sistema LAS&LDWS se deshabilita automáticamente. El sistema LAS&LDWS vuelve a\

funcionar otra vez cuando la palanca de señales de viraje vuelve a su\
posición y
el sistema detecta las líneas blancas (amarillas) de carriles mient\
ras se conduce el
vehículo normalmente dentro de las líneas de carril.
 Si se acciona de forma brusca el volante, el pedal del acelerador o el p\
edal de freno y el vehículo se acerca a una línea blanca (amarilla), el sistem\
a determinará que
el conductor está haciendo un cambio de carril y se cancelará temp\
oralmente el
funcionamiento del sistema LAS&LDWS. El sistema LAS&LDWS vuelve a funcio\
nar
otra vez cuando el sistema detecta las líneas blancas (amarillas) d\
e carril mientras se
conduce el vehículo normalmente dentro de las líneas de carril.
 Si el vehículo se desvía de su carril repetidamente durante un cor\
to período de tiempo, el sistema LAS&LDWS podría no funcionar.
 Cuando no se detectan las líneas blancas (amarillas) de carril, el \
sistema LAS&LDWS no funcionará.
CX-5_8FT3-SP-17B_Edition1.indb 201 CX-5_8FT3-SP-17B_Edition1.indb 201 2017/01/27 16:07:56
2017/01/27 16:07:56

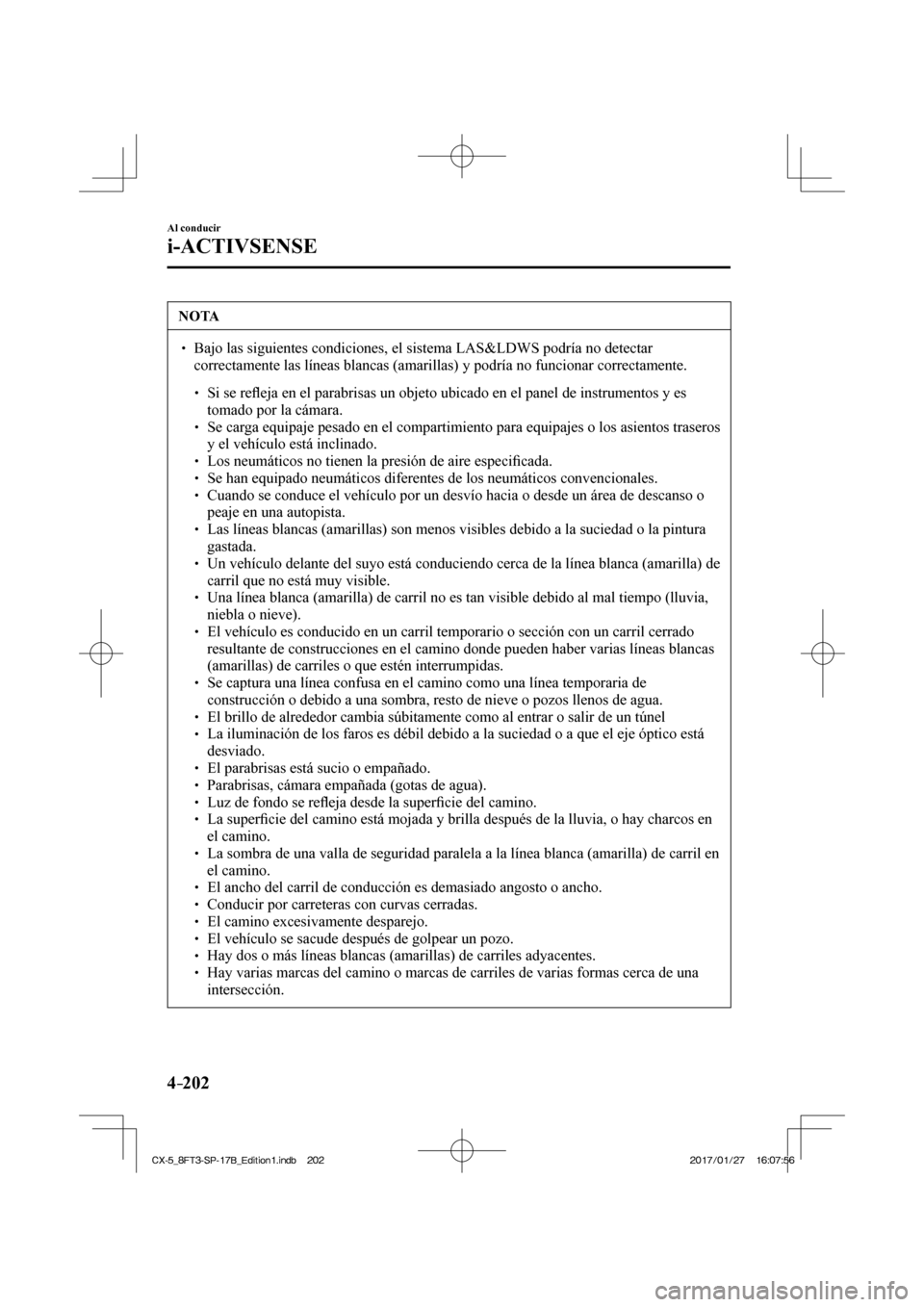

4–202
Al conducir
i-ACTIVSENSE
NOTA
 Bajo las siguientes condiciones, el sistema LAS&LDWS podría no detect\
ar correctamente las líneas blancas (amarillas) y podría no funcion\
ar correctamente.
 Si se refl eja en el parabrisas un objeto ubicado en el panel de instrumentos y es \
tomado por la cámara.
 Se carga equipaje pesado en el compartimiento para equipajes o los asientos tr\
aseros y el vehículo está inclinado.
 Los neumáticos no tienen la presión de aire especi fi cada. Se han equipado neumáticos diferentes de los neumáticos convencion\
ales. Cuando se conduce el vehículo por un desvío hacia o desde un ár\
ea de descanso o
peaje en una autopista.
 Las líneas blancas (amarillas) son menos visibles debido a la sucie\
dad o la pintura gastada.
 Un vehículo delante del suyo está conduciendo cerca de la línea\
blanca (amarilla) de carril que no está muy visible.
 Una línea blanca (amarilla) de carril no es tan visible debido al m\
al tiempo (lluvia, niebla o nieve).
 El vehículo es conducido en un carril temporario o sección con un \
carril cerrado resultante de construcciones en el camino donde pueden haber varias lí\
neas blancas
(amarillas) de carriles o que estén interrumpidas.
 Se captura una línea confusa en el camino como una línea temporari\
a de construcción o debido a una sombra, resto de nieve o pozos llenos de \
agua.
 El brillo de alrededor cambia súbitamente como al entrar o salir de u\
n túnel La iluminación de los faros es débil debido a la suciedad o a que \
el eje óptico está desviado.
 El parabrisas está sucio o empañado. Parabrisas, cámara empañada (gotas de agua). Luz de fondo se re fl eja desde la super fi cie del camino. La superfi cie del camino está mojada y brilla después de la lluvia, o hay ch\
arcos en
el camino.
 La sombra de una valla de seguridad paralela a la línea blanca (amar\
illa) de carril en el camino.
 El ancho del carril de conducción es demasiado angosto o ancho. Conducir por carreteras con curvas cerradas. El camino excesivamente desparejo. El vehículo se sacude después de golpear un pozo. Hay dos o más líneas blancas (amarillas) de carriles adyacentes.\
 Hay varias marcas del camino o marcas de carriles de varias formas cerca\
de una intersección.
CX-5_8FT3-SP-17B_Edition1.indb 202 CX-5_8FT3-SP-17B_Edition1.indb 202 2017/01/27 16:07:56
2017/01/27 16:07:56

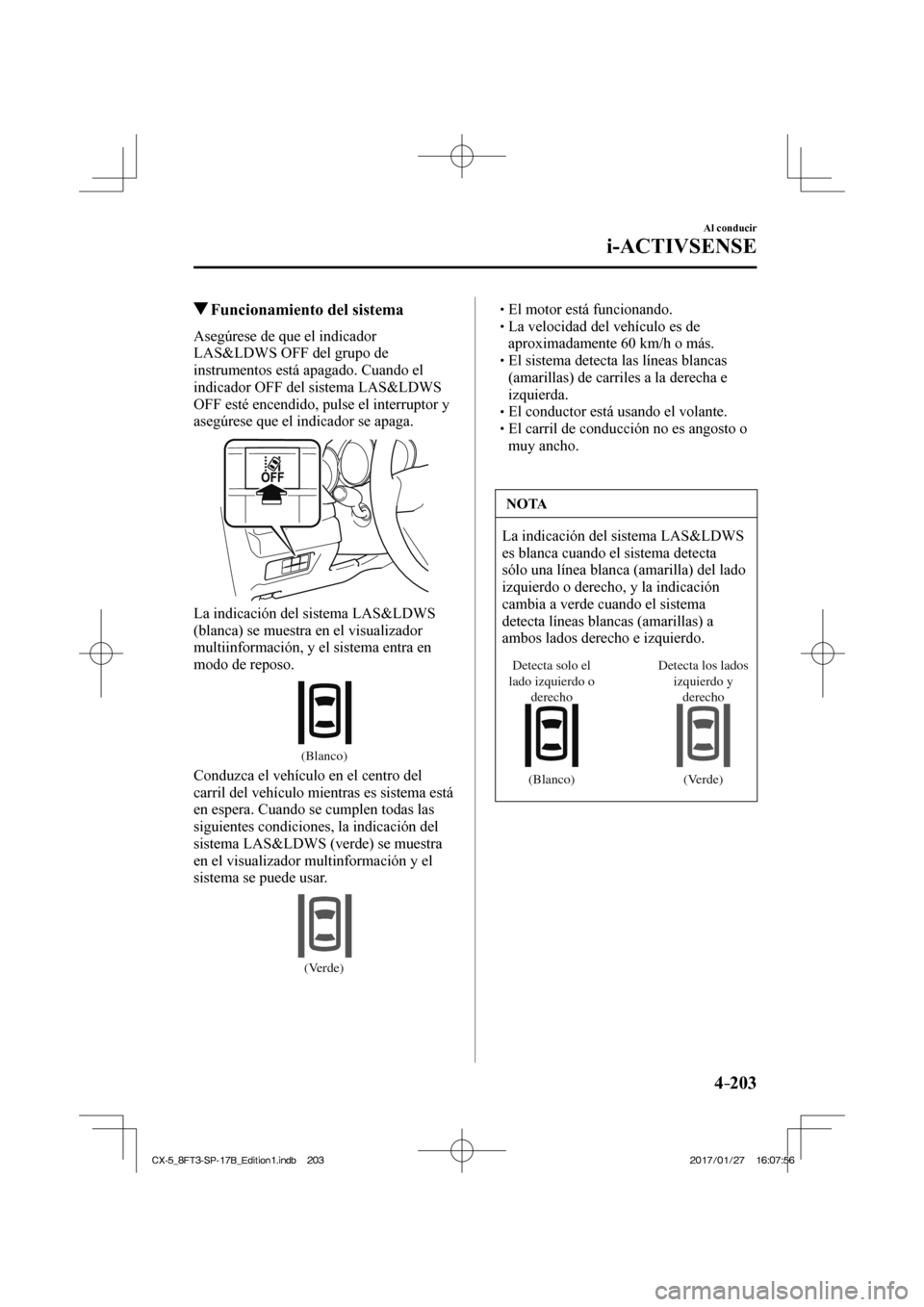

4–203
Al conducir
i-ACTIVSENSE
Funcionamiento del sistema
Asegúrese de que el indicador
LAS&LDWS OFF del grupo de
instrumentos está apagado. Cuando el
indicador OFF del sistema LAS&LDWS
OFF esté encendido, pulse el interruptor y
asegúrese que el indicador se apaga.

La indicación del sistema LAS&LDWS
(blanca) se muestra en el visualizador
multiinformación, y el sistema entra en
modo de reposo.

(Blanco)
Conduzca el vehículo en el centro del
carril del vehículo mientras es sistema está
en espera. Cuando se cumplen todas las
siguientes condiciones, la indicación del
sistema LAS&LDWS (verde) se muestra
en el visualizador multinformación y el
sistema se puede usar.

(Verde)
 El motor está funcionando. La velocidad del vehículo es de aproximadamente 60 km/h o más.
 El sistema detecta las líneas blancas (amarillas) de carriles a la derecha e
izquierda.
 El conductor está usando el volante. El carril de conducción no es angosto o muy ancho.


NOTA
La indicación del sistema LAS&LDWS
es blanca cuando el sistema detecta
sólo una línea blanca (amarilla) del lado
izquierdo o derecho, y la indicación
cambia a verde cuando el sistema
detecta líneas blancas (amarillas) a
ambos lados derecho e izquierdo.
Detecta solo el
lado izquierdo o derecho Detecta los lados
izquierdo y derecho
(Blanco) (Verde)

CX-5_8FT3-SP-17B_Edition1.indb 203 CX-5_8FT3-SP-17B_Edition1.indb 203 2017/01/27 16:07:56
2017/01/27 16:07:56

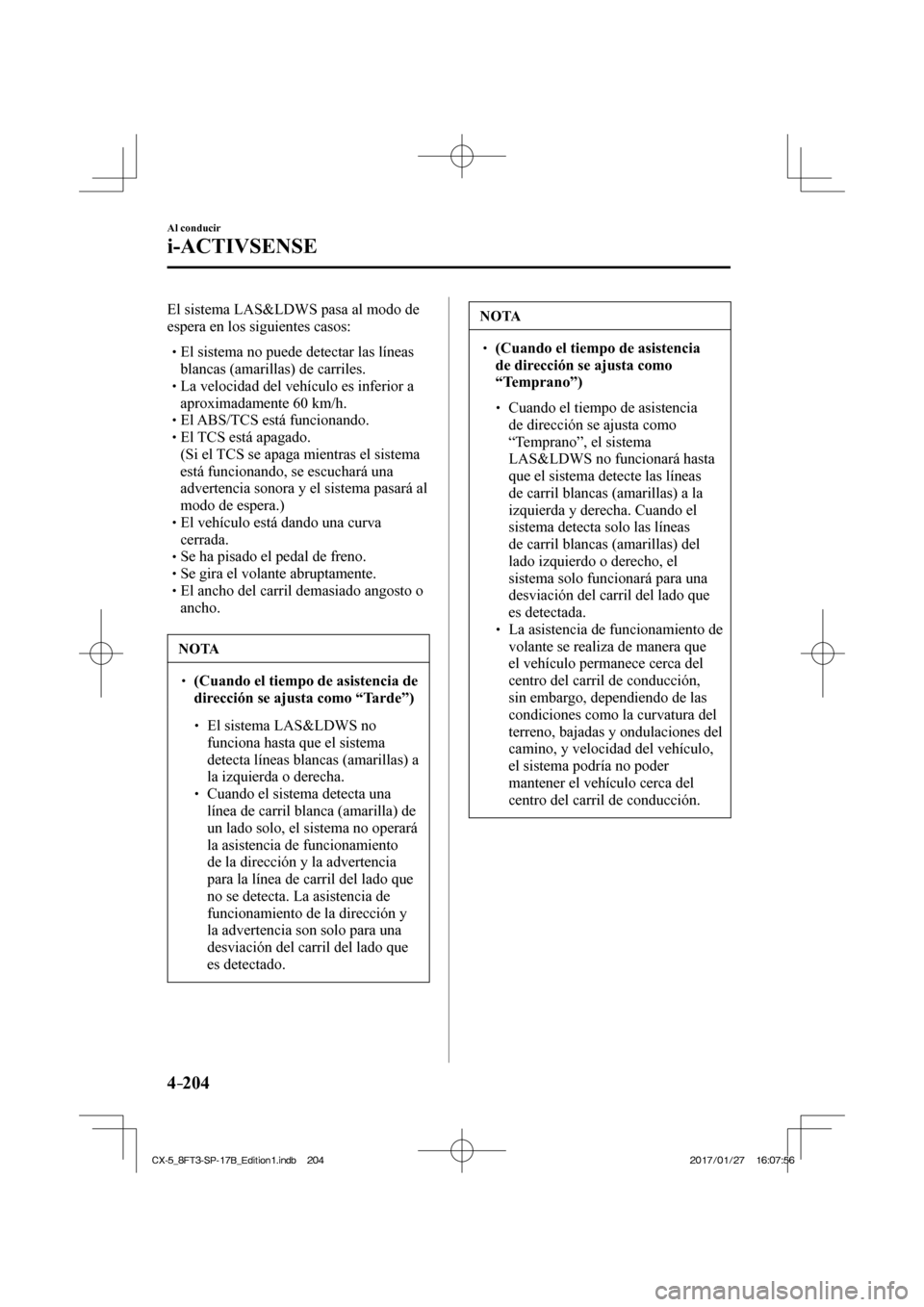

4–204
Al conducir
i-ACTIVSENSE
El sistema LAS&LDWS pasa al modo de
espera en los siguientes casos:
 El sistema no puede detectar las líneas blancas (amarillas) de carriles.
 La velocidad del vehículo es inferior a aproximadamente 60 km/h.
 El ABS/TCS está funcionando. El TCS está apagado. (Si el TCS se apaga mientras el sistema está funcionando, se escuchará una
advertencia sonora y el sistema pasará al
modo de espera.)
 El vehículo está dando una curva cerrada.
 Se ha pisado el pedal de freno. Se gira el volante abruptamente. El ancho del carril demasiado angosto o ancho.

NOTA
 (Cuando el tiempo de asistencia de
dirección se ajusta como “Tarde”)
 El sistema LAS&LDWS no
funciona hasta que el sistema
detecta líneas blancas (amarillas) a
la izquierda o derecha.
 Cuando el sistema detecta una línea de carril blanca (amarilla) de
un lado solo, el sistema no operará
la asistencia de funcionamiento
de la dirección y la advertencia
para la línea de carril del lado que
no se detecta. La asistencia de
funcionamiento de la dirección y
la advertencia son solo para una
desviación del carril del lado que
es detectado.
NOTA
 (Cuando el tiempo de asistencia
de dirección se ajusta como
“Temprano”)
 Cuando el tiempo de asistencia
de dirección se ajusta como
“Temprano”, el sistema
LAS&LDWS no funcionará hasta
que el sistema detecte las líneas
de carril blancas (amarillas) a la
izquierda y derecha. Cuando el
sistema detecta solo las líneas
de carril blancas (amarillas) del
lado izquierdo o derecho, el
sistema solo funcionará para una
desviación del carril del lado que
es detectada.
 La asistencia de funcionamiento de volante se realiza de manera que
el vehículo permanece cerca del
centro del carril de conducción,
sin embargo, dependiendo de las
condiciones como la curvatura del
terreno, bajadas y ondulaciones del
camino, y velocidad del vehículo,
el sistema podría no poder
mantener el vehículo cerca del
centro del carril de conducción.
CX-5_8FT3-SP-17B_Edition1.indb 204 CX-5_8FT3-SP-17B_Edition1.indb 204 2017/01/27 16:07:56
2017/01/27 16:07:56

4–205
Al conducir
i-ACTIVSENSE
NOTA
 Si el conductor retira sus manos del volante (no sostiene el volante),
se activa el sonido de advertencia
y se indica un alerta en el
visualizador multinformación o en la
visualización de conducción activa.

Exhibición de conducción activa
Visualizador de datos múltiples
(Tipo parabrisas)
(Tipo abatible automático)
 Si se sostiene ligeramente el volante, o dependiendo de las condiciones
del camino, el sistema podría
detectar que ha soltado el volante (no
sostiene el volante) incluso si está
sosteniéndolo, y se indicará en el
visualizador multinformación o en la
visualización de conducción activa.
NOTA
 El tiempo en que se activa la advertencia de abandono de carril y
la asistencia de funcionamiento de
volante funciona varía.
 Se pueden cambiar los siguientes ajustes en el sistema LAS&LDWS:
Consulte la sección Características
de personalización en la página
9-13 .
 Asistencia de funcionamiento de volante funcionando/no
funcionando
 Sensibilidad de cancelación (probabilidad de la asistencia de
dirección)
Visualización de líneas del carril del
vehículo
Cuando el sistema LAS&LDWS funciona
en el modo de espera, las líneas de carril
del vehículo se muestran en el visualizador
multinformación y en la pantalla de
conducción activa. En la visualización de
líneas de carril del vehículo que indica el
estado de funcionamiento, el color de las
líneas de carril que son detectadas cambia
a blanco.
(Estado en espera)

Visualizador de datos múltiples
Exhibición de conducción activa

CX-5_8FT3-SP-17B_Edition1.indb 205 CX-5_8FT3-SP-17B_Edition1.indb 205 2017/01/27 16:07:57
2017/01/27 16:07:57

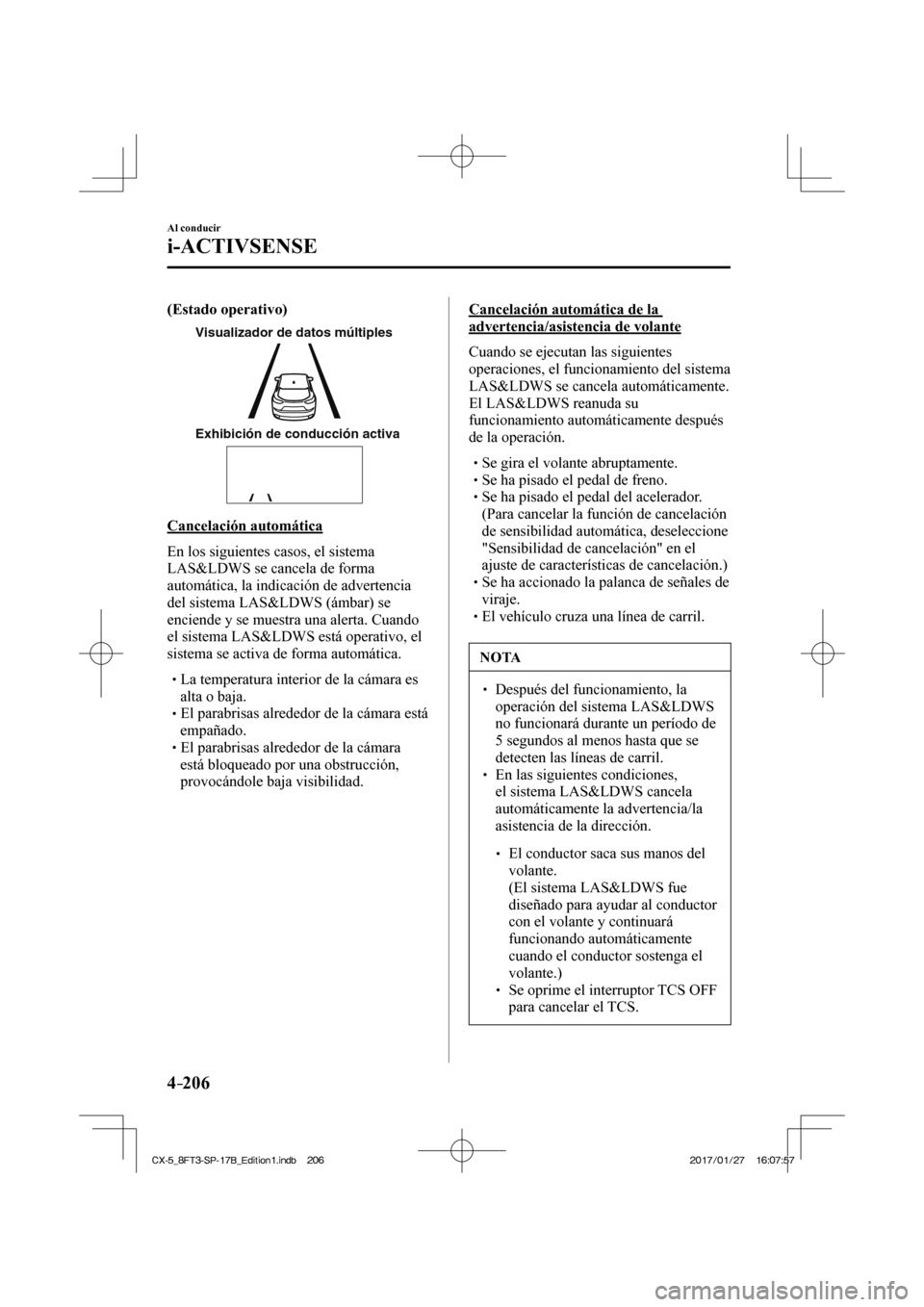

4–206
Al conducir
i-ACTIVSENSE
(Estado operativo)
Visualizador de datos múltiples
Exhibición de conducción activa

Cancelación automática
En los siguientes casos, el sistema
LAS&LDWS se cancela de forma
automática, la indicación de advertencia
del sistema LAS&LDWS (ámbar) se
enciende y se muestra una alerta. Cuando
el sistema LAS&LDWS está operativo, el
sistema se activa de forma automática.
 La temperatura interior de la cámara es alta o baja.
 El parabrisas alrededor de la cámara está empañado.
 El parabrisas alrededor de la cámara está bloqueado por una obstrucción,
provocándole baja visibilidad.

Cancelación automática de la
advertencia/asistencia de volante
Cuando se ejecutan las siguientes
operaciones, el funcionamiento del sistema
LAS&LDWS se cancela automáticamente.
El LAS&LDWS reanuda su
funcionamiento automáticamente después
de la operación.
 Se gira el volante abruptamente. Se ha pisado el pedal de freno. Se ha pisado el pedal del acelerador. (Para cancelar la función de cancelación de sensibilidad automática, deseleccione
"Sensibilidad de cancelación" en el
ajuste de características de cancelación.)
 Se ha accionado la palanca de señales de viraje.
 El vehículo cruza una línea de carril.
NOTA
 Después del funcionamiento, la operación del sistema LAS&LDWS
no funcionará durante un período de
5 segundos al menos hasta que se
detecten las líneas de carril.
 En las siguientes condiciones, el sistema LAS&LDWS cancela
automáticamente la advertencia/la
asistencia de la dirección.
 El conductor saca sus manos del volante.
 (El sistema LAS&LDWS fue diseñado para ayudar al conductor
con el volante y continuará
funcionando automáticamente
cuando el conductor sostenga el
volante.)
 Se oprime el interruptor TCS OFF para cancelar el TCS.
CX-5_8FT3-SP-17B_Edition1.indb 206 CX-5_8FT3-SP-17B_Edition1.indb 206 2017/01/27 16:07:57
2017/01/27 16:07:57

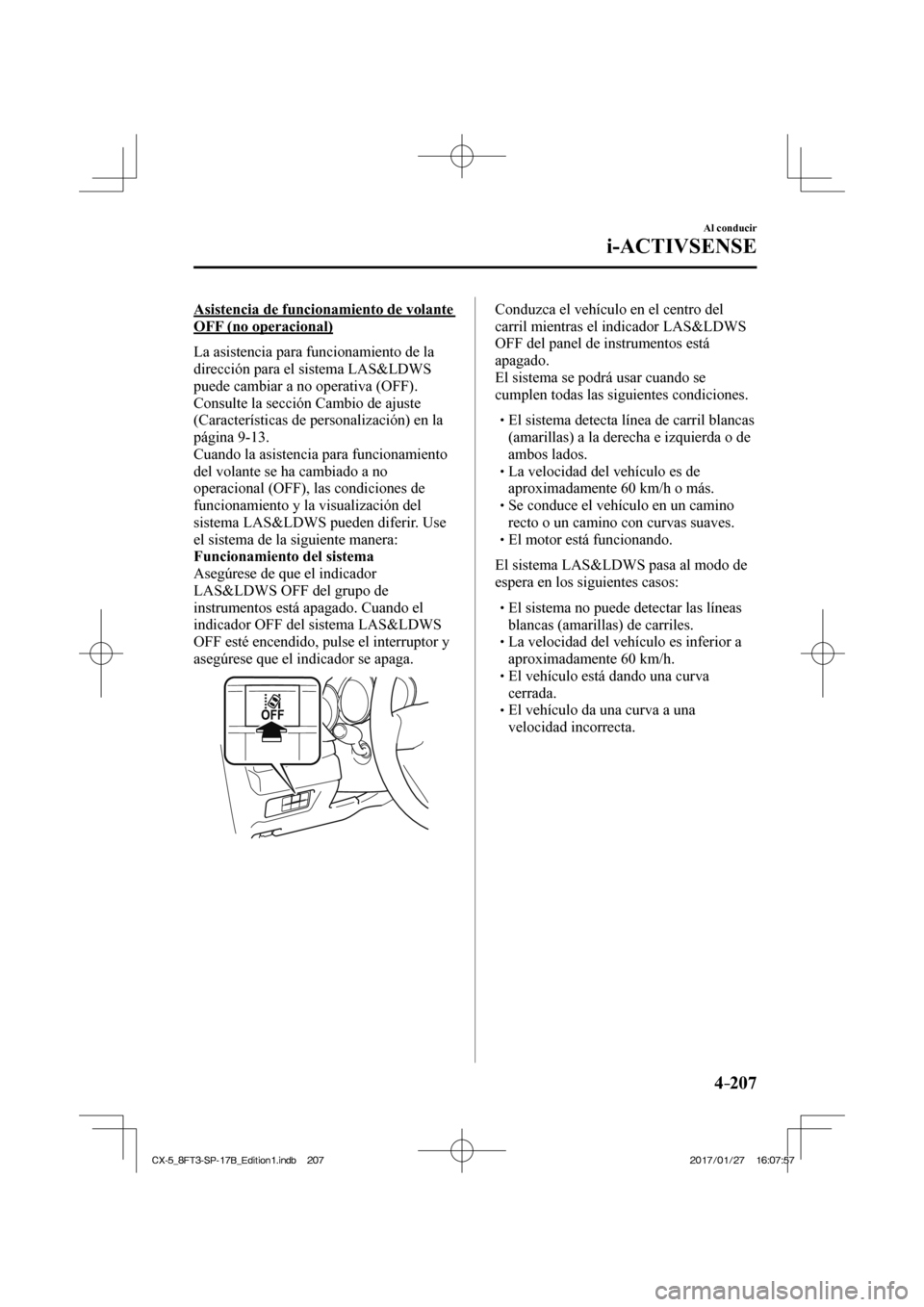

4–207
Al conducir
i-ACTIVSENSE
Asistencia de funcionamiento de volante
OFF (no operacional)
La asistencia para funcionamiento de la
dirección para el sistema LAS&LDWS
puede cambiar a no operativa (OFF).
Consulte la sección Cambio de ajuste
(Características de personalización) en la
página 9-13 .
Cuando la asistencia para funcionamiento
del volante se ha cambiado a no
operacional (OFF), las condiciones de
funcionamiento y la visualización del
sistema LAS&LDWS pueden diferir. Use
el sistema de la siguiente manera:
Funcionamiento del sistema
Asegúrese de que el indicador
LAS&LDWS OFF del grupo de
instrumentos está apagado. Cuando el
indicador OFF del sistema LAS&LDWS
OFF esté encendido, pulse el interruptor y
asegúrese que el indicador se apaga.
Conduzca el vehículo en el centro del
carril mientras el indicador LAS&LDWS
OFF del panel de instrumentos está
apagado.
El sistema se podrá usar cuando se
cumplen todas las siguientes condiciones.
 El sistema detecta línea de carril blancas
(amarillas) a la derecha e izquierda o de
ambos lados.
 La velocidad del vehículo es de aproximadamente 60 km/h o más.
 Se conduce el vehículo en un camino recto o un camino con curvas suaves.
 El motor está funcionando.
El sistema LAS&LDWS pasa al modo de
espera en los siguientes casos:
 El sistema no puede detectar las líneas blancas (amarillas) de carriles.
 La velocidad del vehículo es inferior a aproximadamente 60 km/h.
 El vehículo está dando una curva cerrada.
 El vehículo da una curva a una velocidad incorrecta.

CX-5_8FT3-SP-17B_Edition1.indb 207 CX-5_8FT3-SP-17B_Edition1.indb 207 2017/01/27 16:07:57
2017/01/27 16:07:57

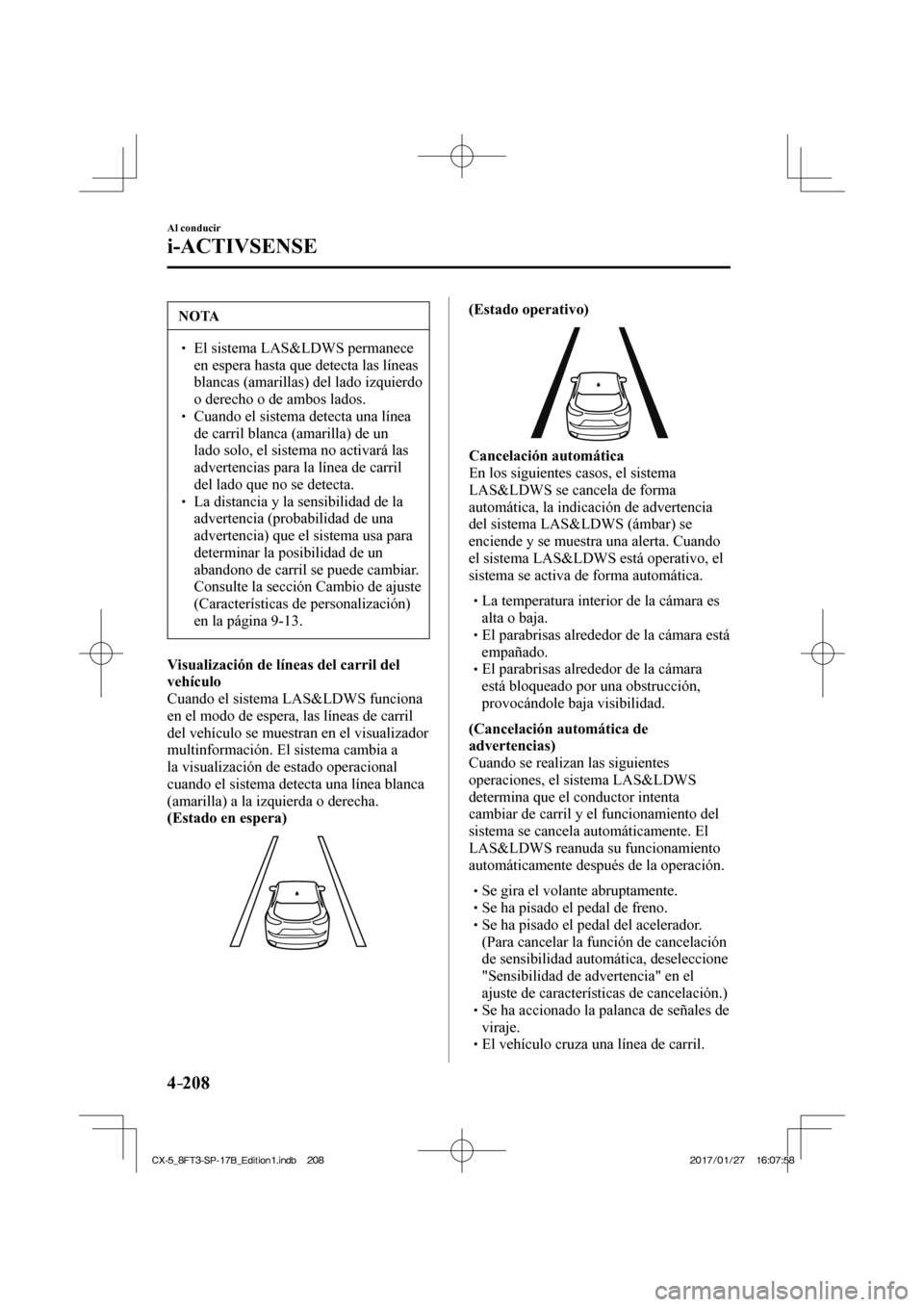

4–208
Al conducir
i-ACTIVSENSE
NOTA
 El sistema LAS&LDWS permanece en espera hasta que detecta las líneas
blancas (amarillas) del lado izquierdo
o derecho o de ambos lados.
 Cuando el sistema detecta una línea de carril blanca (amarilla) de un
lado solo, el sistema no activará las
advertencias para la línea de carril
del lado que no se detecta.
 La distancia y la sensibilidad de la advertencia (probabilidad de una
advertencia) que el sistema usa para
determinar la posibilidad de un
abandono de carril se puede cambiar.
 Consulte la sección Cambio de ajuste (Características de personalización)
en la página 9-13 .
Visualización de líneas del carril del
vehículo
Cuando el sistema LAS&LDWS funciona
en el modo de espera, las líneas de carril
del vehículo se muestran en el visualizador
multinformación. El sistema cambia a
la visualización de estado operacional
cuando el sistema detecta una línea blanca
(amarilla) a la izquierda o derecha.
(Estado en espera)

(Estado operativo)


Cancelación automática
En los siguientes casos, el sistema
LAS&LDWS se cancela de forma
automática, la indicación de advertencia
del sistema LAS&LDWS (ámbar) se
enciende y se muestra una alerta. Cuando
el sistema LAS&LDWS está operativo, el
sistema se activa de forma automática.
 La temperatura interior de la cámara es alta o baja.
 El parabrisas alrededor de la cámara está empañado.
 El parabrisas alrededor de la cámara está bloqueado por una obstrucción,
provocándole baja visibilidad.

(Cancelación automática de
advertencias)
Cuando se realizan las siguientes
operaciones, el sistema LAS&LDWS
determina que el conductor intenta
cambiar de carril y el funcionamiento del
sistema se cancela automáticamente. El
LAS&LDWS reanuda su funcionamiento
automáticamente después de la operación.
 Se gira el volante abruptamente. Se ha pisado el pedal de freno. Se ha pisado el pedal del acelerador. (Para cancelar la función de cancelación de sensibilidad automática, deseleccione
"Sensibilidad de advertencia" en el
ajuste de características de cancelación.)
 Se ha accionado la palanca de señales de viraje.
 El vehículo cruza una línea de carril.
CX-5_8FT3-SP-17B_Edition1.indb 208 CX-5_8FT3-SP-17B_Edition1.indb 208 2017/01/27 16:07:58
2017/01/27 16:07:58

4–209
Al conducir
i-ACTIVSENSE
Cancelación del sistema
Cuando el sistema LAS&LDWS
esté desactivado, pulse el interruptor
LAS&LDWS OFF.

El indicador LAS&LDWS OFF se
enciende.


NOTA
 En los siguientes casos, el sistema LAS&LDWS se cancela
automáticamente y se muestra
la indicación OFF del sistema
LAS&LDWS en el visualizador
multinformación. Solicite la
inspección de su vehículo a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
 Existe un malfuncionamiento en el volante.
 Hay un funcionamiento incorrecto en el TSC.
 Hay un malfuncionamiento en la cámara sensora hacia adelante
(FSC).

(Modelos europeos)  Cuando se cambia el encendido a OFF, se podrá usar el LAS&LDWS
la próxima vez que se cambie el
encendido a ON.

(Excepto modelos europeos)  Cuando el conmutador de arranque está en la posición OFF, se mantiene
el estado del sistema antes de
desconectarlo. Por ejemplo, si se
desconecta el encendido con el
sistema de asistencia de mantención
en carril funcionando, el sistema se
pondrá a funcionar cuando se vuelva
a conectar el encendido.
Cuando el sistema LAS&LDWS está
apagado, las líneas de carril del vehículo
del visualizador multinformación y la
visualización de conducción activa se
apagan.
CX-5_8FT3-SP-17B_Edition1.indb 209 CX-5_8FT3-SP-17B_Edition1.indb 209 2017/01/27 16:07:58
2017/01/27 16:07:58

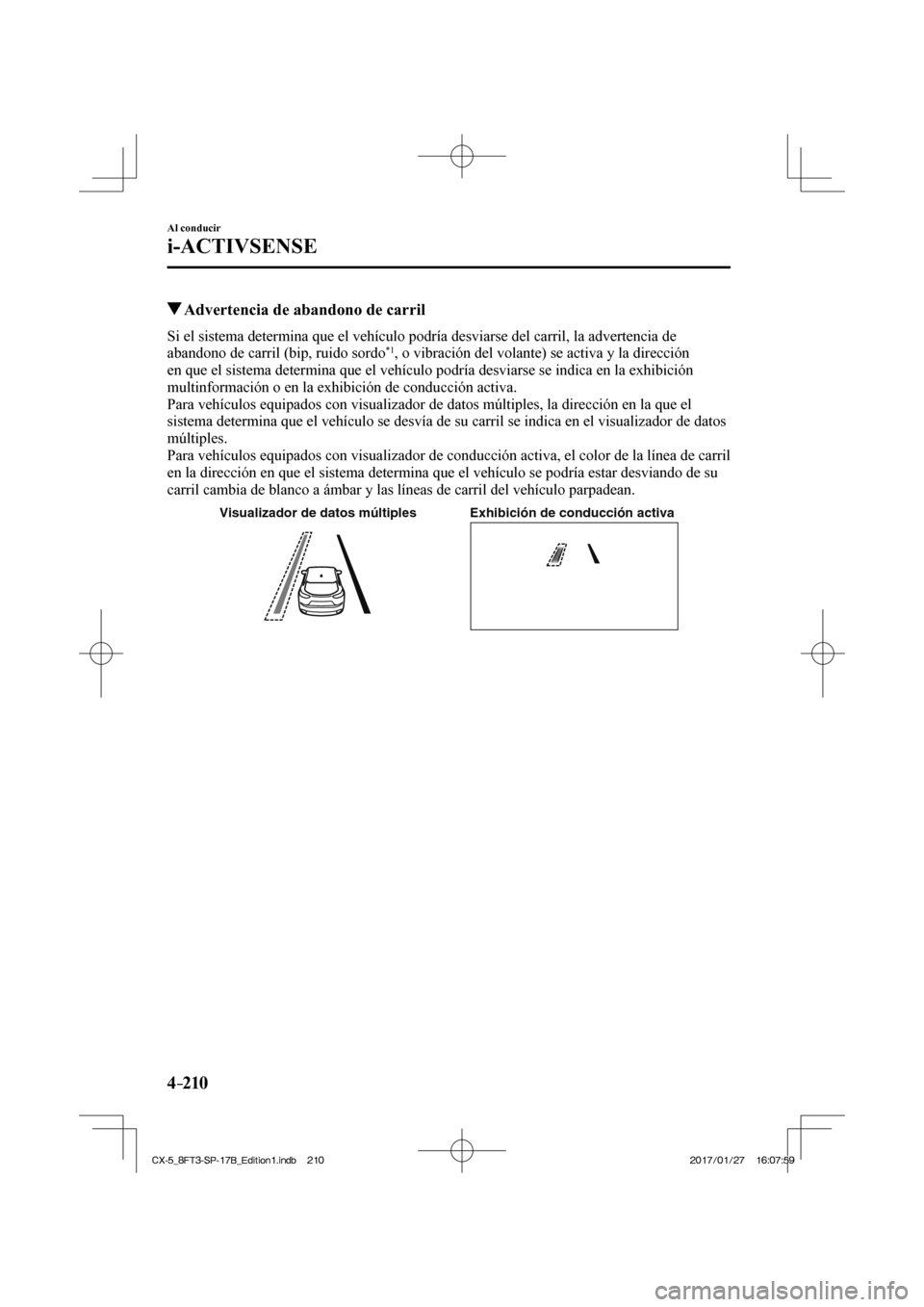

4–210
Al conducir
i-ACTIVSENSE
Advertencia de abandono de carril
Si el sistema determina que el vehículo podría desviarse del carri\
l, la advertencia de
abandono de carril (bip, ruido sordo *1 , o vibración del volante) se activa y la dirección
en que el sistema determina que el vehículo podría desviarse se in\
dica en la exhibición
multinformación o en la exhibición de conducción activa.
Para vehículos equipados con visualizador de datos múltiples, la d\
irección en la que el
sistema determina que el vehículo se desvía de su carril se indica\
en el visualizador de datos
múltiples.
Para vehículos equipados con visualizador de conducción activa, el\
color de la línea de carril
en la dirección en que el sistema determina que el vehículo se pod\
ría estar desviando de su
carril cambia de blanco a ámbar y las líneas de carril del vehí\
culo parpadean.

Visualizador de datos múltiples Exhibición de conducción activa

CX-5_8FT3-SP-17B_Edition1.indb 210 CX-5_8FT3-SP-17B_Edition1.indb 210 2017/01/27 16:07:59
2017/01/27 16:07:59
