MAZDA MODEL CX-5 2018 Manuale del proprietario (in Italian)

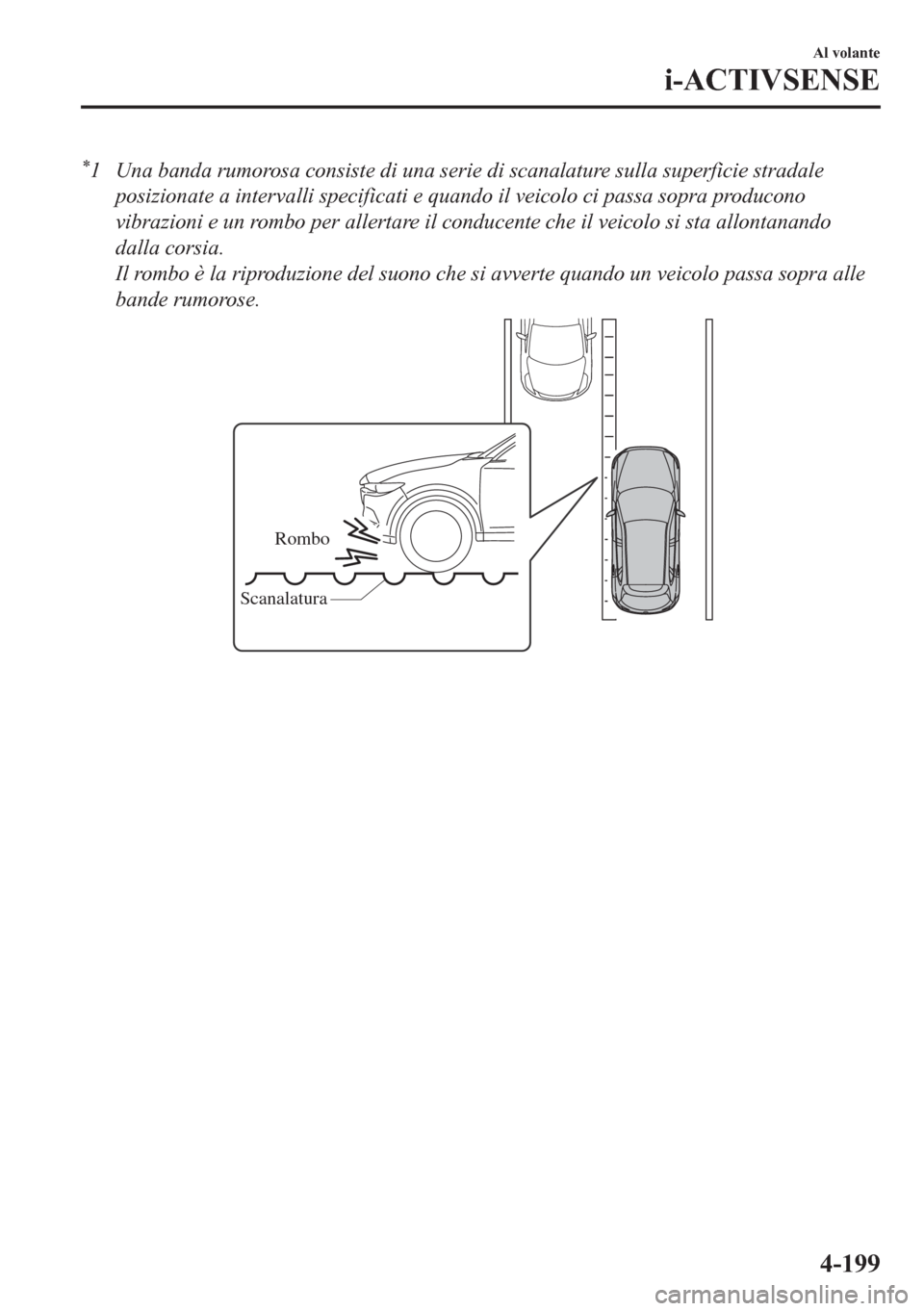

*1 Una banda rumorosa consiste di una serie di scanalature sulla superficie stradale
posizionate a intervalli specificati e quando il veicolo ci passa sopra producono
vibrazioni e un rombo per allertare il conducente che il veicolo si sta allontanando
dalla corsia.
Il rombo è la riproduzione del suono che si avverte quando un veicolo passa sopra alle
bande rumorose.
Rombo
Scanalatura
Al volante
i-ACTIVSENSE
4-199

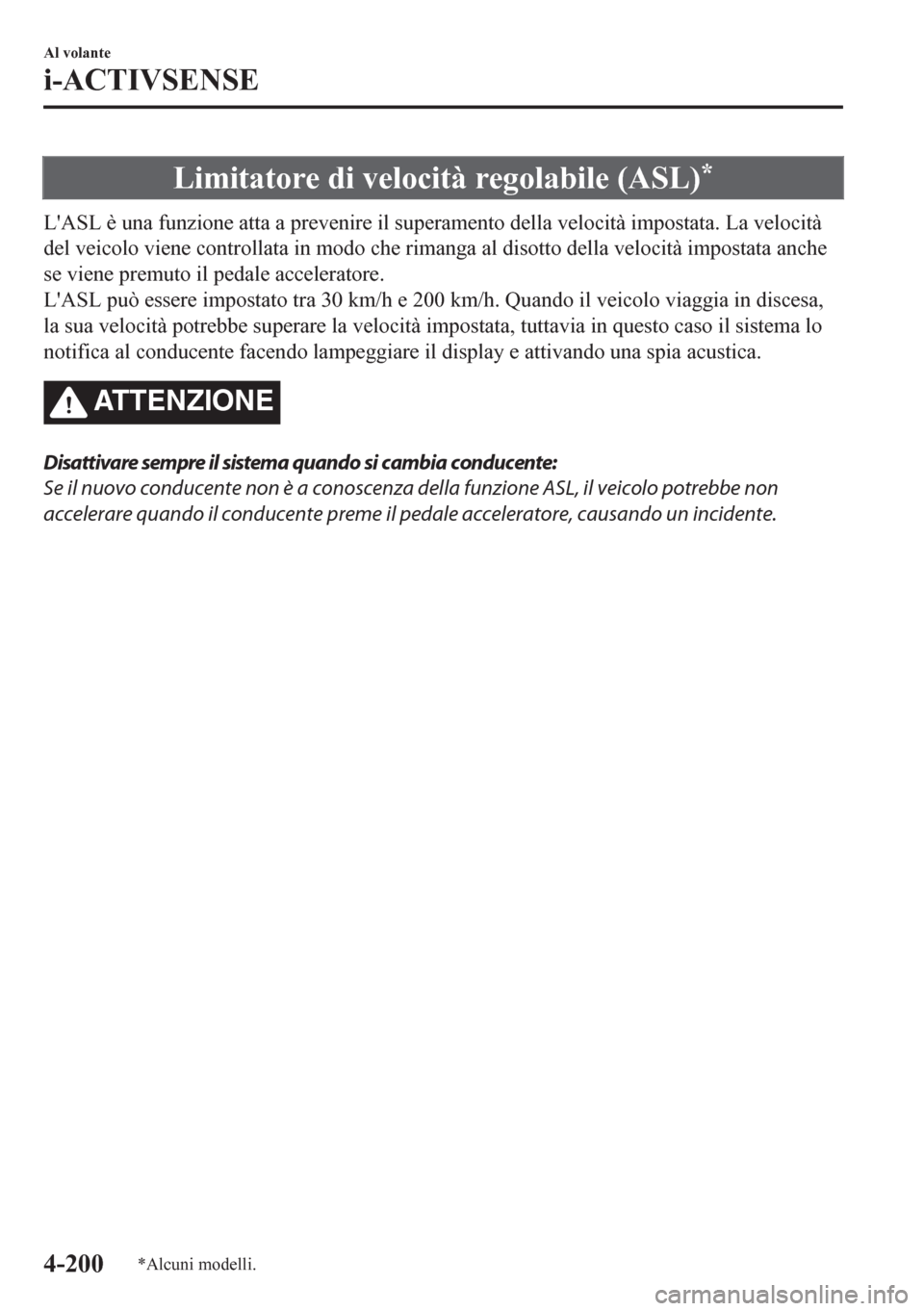

Limitatore di velocità regolabile (ASL)*
L'ASL è una funzione atta a prevenire il superamento della velocità impostata. La velocità
del veicolo viene controllata in modo che rimanga al disotto della velocità impostata anche
se viene premuto il pedale acceleratore.
L'ASL può essere impostato tra 30 km/h e 200 km/h. Quando il veicolo viaggia in discesa,
la sua velocità potrebbe superare la velocità impostata, tuttavia in questo caso il sistema lo
notifica al conducente facendo lampeggiare il display e attivando una spia acustica.
ATTENZIONE
Disattivare sempre il sistema quando si cambia conducente:
Se il nuovo conducente non è a conoscenza della funzione ASL, il veicolo potrebbe non
accelerare quando il conducente preme il pedale acceleratore, causando un incidente.
Al volante
i-ACTIVSENSE
4-200*Alcuni modelli.

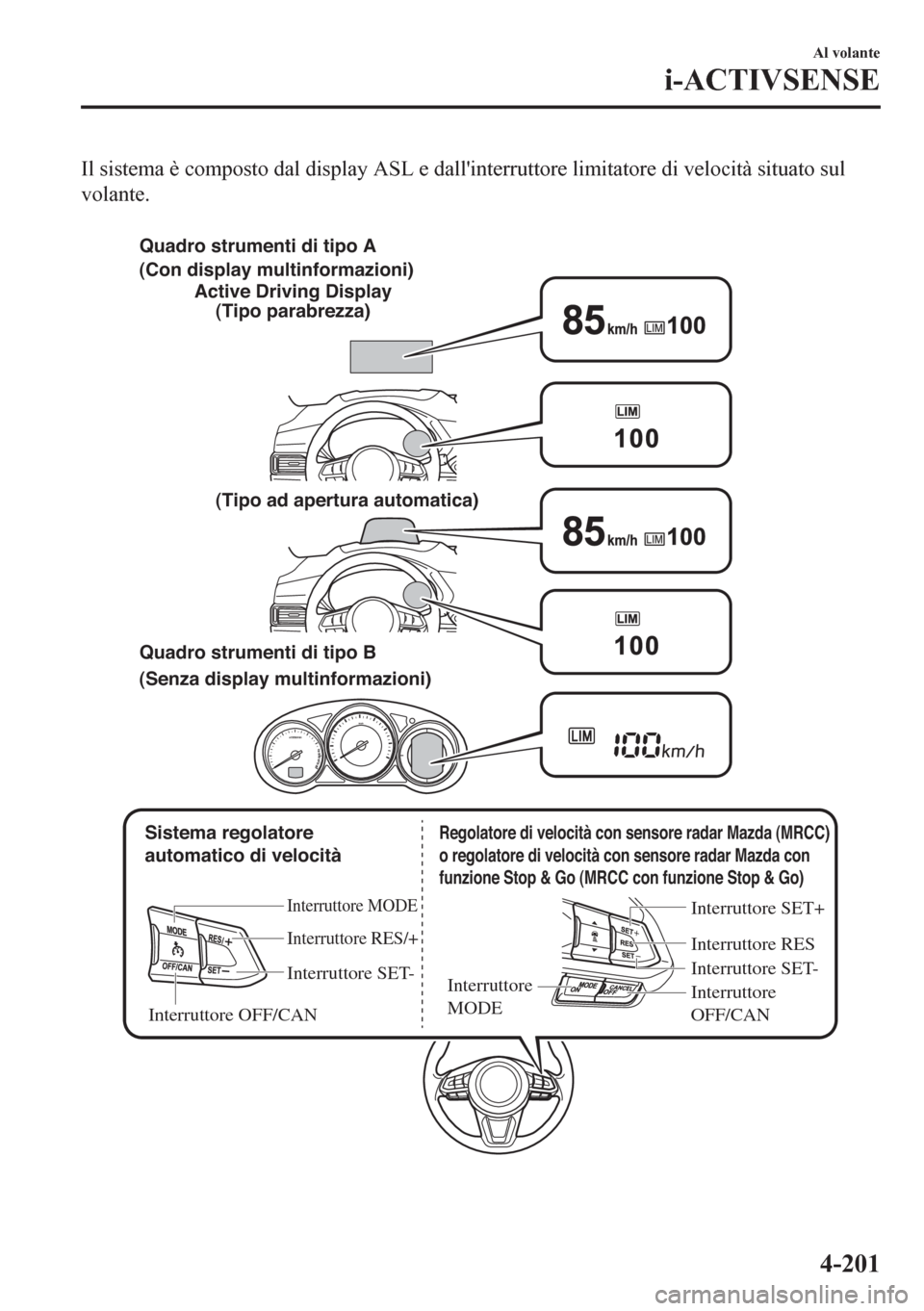

Il sistema è composto dal display ASL e dall'interruttore limitatore di velocità situato sul
volante.

Sistema regolatore
automatico di velocità
Interruttore MODE
Interruttore RES/+
Interruttore SET-
Interruttore OFF/CANInterruttore RES
Interruttore
MODEInterruttore SET- Interruttore SET+
Active Driving Display
(Tipo parabrezza)
(Tipo ad apertura automatica) Quadro strumenti di tipo A
(Con display multinformazioni)
(Senza display multinformazioni) Quadro strumenti di tipo B
Regolatore di velocità con sensore radar Mazda (MRCC)
o regolatore di velocità con sensore radar Mazda con
funzione Stop & Go (MRCC con funzione Stop & Go)
Interruttore
OFF/CAN
Al volante
i-ACTIVSENSE
4-201

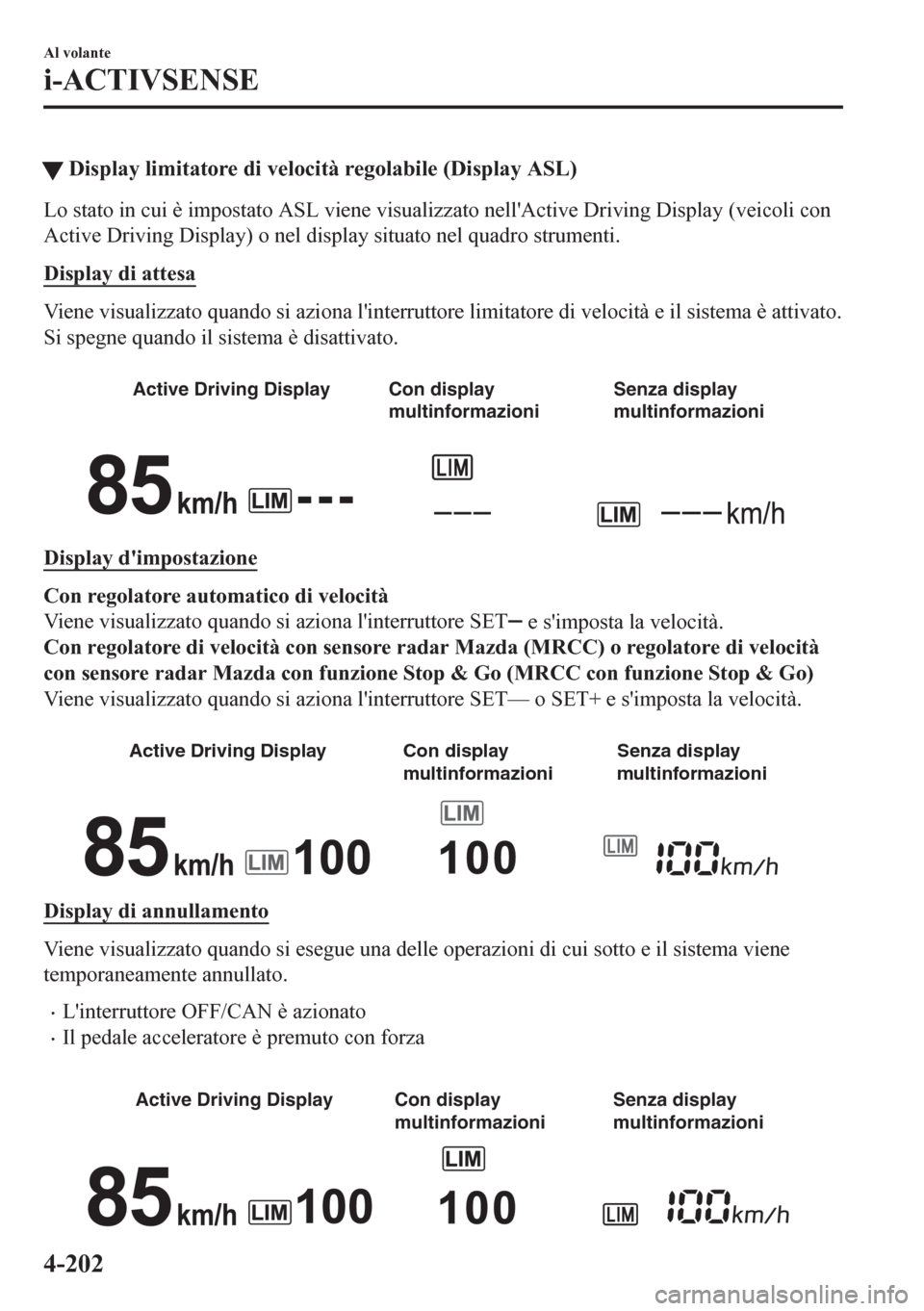

tDisplay limitatore di velocità regolabile (Display ASL)
Lo stato in cui è impostato ASL viene visualizzato nell'Active Driving Display (veicoli con
Active Driving Display) o nel display situato nel quadro strumenti.
Display di attesa
Viene visualizzato quando si aziona l'interruttore limitatore di velocità e il sistema è attivato.
Si spegne quando il sistema è disattivato.

Active Driving Display Con display
multinformazioniSenza display
multinformazioni
Display d'impostazione
Con regolatore automatico di velocità
Viene visualizzato quando si aziona l'interruttore SET
e s'imposta la velocità.
Con regolatore di velocità con sensore radar Mazda (MRCC) o regolatore di velocità
con sensore radar Mazda con funzione Stop & Go (MRCC con funzione Stop & Go)
Viene visualizzato quando si aziona l'interruttore SET— o SET+ e s'imposta la velocità.

Active Driving Display Con display
multinformazioniSenza display
multinformazioni
Display di annullamento
Viene visualizzato quando si esegue una delle operazioni di cui sotto e il sistema viene
temporaneamente annullato.
•L'interruttore OFF/CAN è azionato
•Il pedale acceleratore è premuto con forza

Active Driving Display Con display
multinformazioniSenza display
multinformazioni
Al volante
i-ACTIVSENSE
4-202

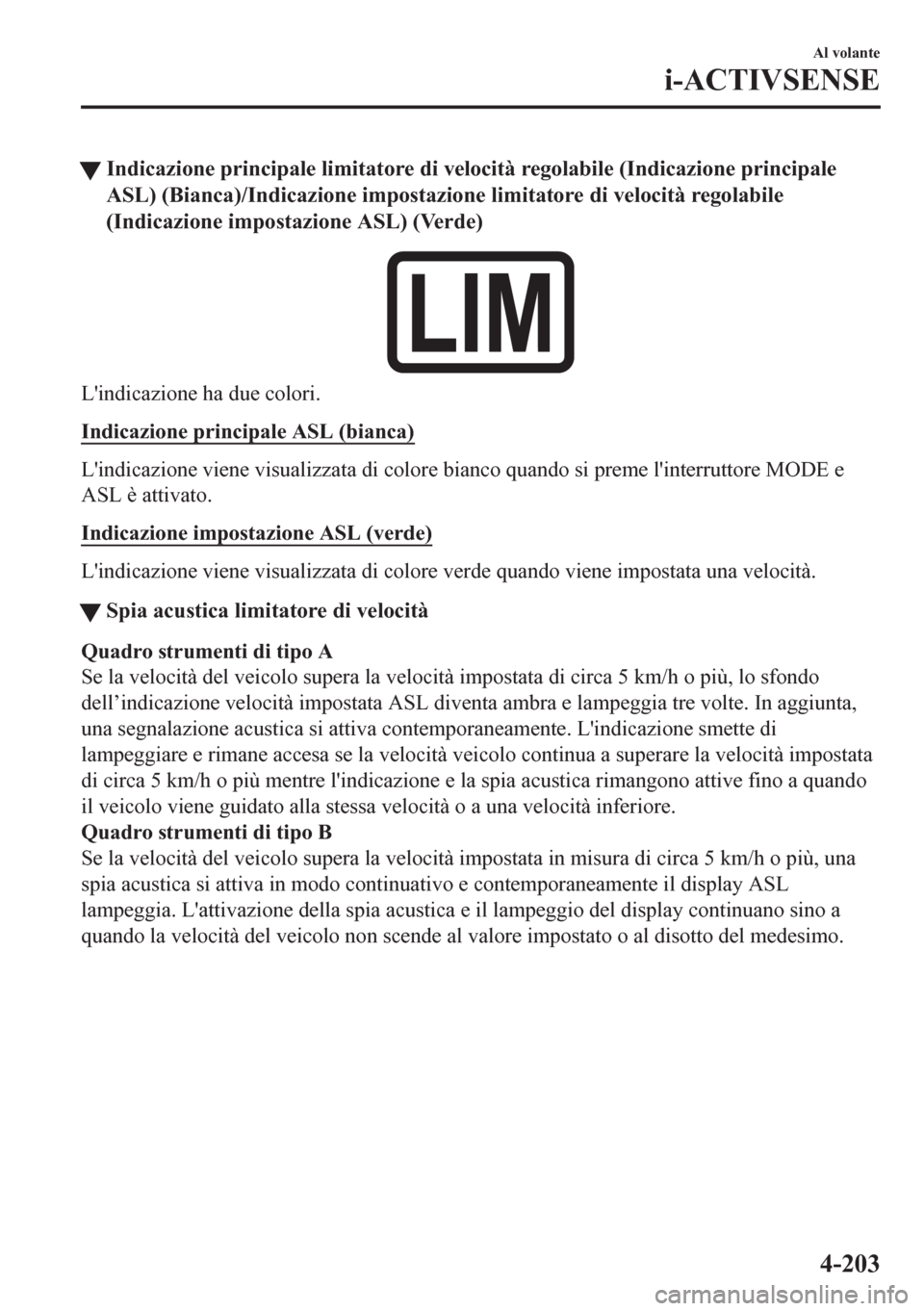

tIndicazione principale limitatore di velocità regolabile (Indicazione principale
ASL) (Bianca)/Indicazione impostazione limitatore di velocità regolabile
(Indicazione impostazione ASL) (Verde)
L'indicazione ha due colori.
Indicazione principale ASL (bianca)
L'indicazione viene visualizzata di colore bianco quando si preme l'interruttore MODE e
ASL è attivato.
Indicazione impostazione ASL (verde)
L'indicazione viene visualizzata di colore verde quando viene impostata una velocità.
tSpia acustica limitatore di velocità
Quadro strumenti di tipo A
Se la velocità del veicolo supera la velocità impostata di circa 5 km/h o più, lo sfondo
dell’indicazione velocità impostata ASL diventa ambra e lampeggia tre volte. In aggiunta,
una segnalazione acustica si attiva contemporaneamente. L'indicazione smette di
lampeggiare e rimane accesa se la velocità veicolo continua a superare la velocità impostata
di circa 5 km/h o più mentre l'indicazione e la spia acustica rimangono attive fino a quando
il veicolo viene guidato alla stessa velocità o a una velocità inferiore.
Quadro strumenti di tipo B
Se la velocità del veicolo supera la velocità impostata in misura di circa 5 km/h o più, una
spia acustica si attiva in modo continuativo e contemporaneamente il display ASL
lampeggia. L'attivazione della spia acustica e il lampeggio del display continuano sino a
quando la velocità del veicolo non scende al valore impostato o al disotto del medesimo.
Al volante
i-ACTIVSENSE
4-203

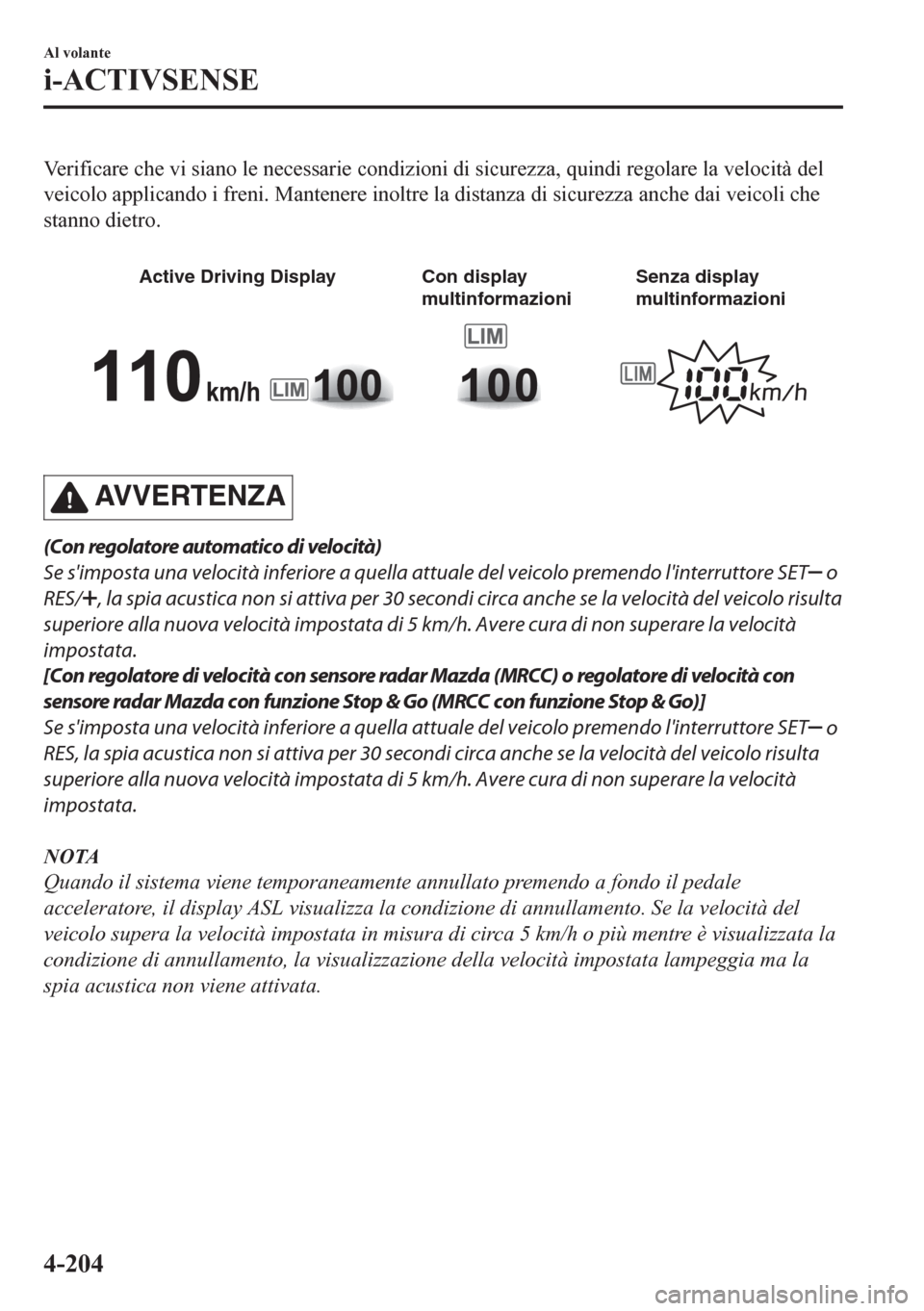

Verificare che vi siano le necessarie condizioni di sicurezza, quindi regolare la velocità del
veicolo applicando i freni. Mantenere inoltre la distanza di sicurezza anche dai veicoli che
stanno dietro.

Active Driving Display Con display
multinformazioniSenza display
multinformazioni
AVVERTENZA
(Con regolatore automatico di velocità)
Se s'imposta una velocità inferiore a quella attuale del veicolo premendo l'interruttore SET
o
RES/
, la spia acustica non si attiva per 30 secondi circa anche se la velocità del veicolo risulta
superiore alla nuova velocità impostata di 5 km/h. Avere cura di non superare la velocità
impostata.
[Con regolatore di velocità con sensore radar Mazda (MRCC) o regolatore di velocità con
sensore radar Mazda con funzione Stop & Go (MRCC con funzione Stop & Go)]
Se s'imposta una velocità inferiore a quella attuale del veicolo premendo l'interruttore SET
o
RES, la spia acustica non si attiva per 30 secondi circa anche se la velocità del veicolo risulta
superiore alla nuova velocità impostata di 5 km/h. Avere cura di non superare la velocità
impostata.
NOTA
Quando il sistema viene temporaneamente annullato premendo a fondo il pedale
acceleratore, il display ASL visualizza la condizione di annullamento. Se la velocità del
veicolo supera la velocità impostata in misura di circa 5 km/h o più mentre è visualizzata la
condizione di annullamento, la visualizzazione della velocità impostata lampeggia ma la
spia acustica non viene attivata.
Al volante
i-ACTIVSENSE
4-204

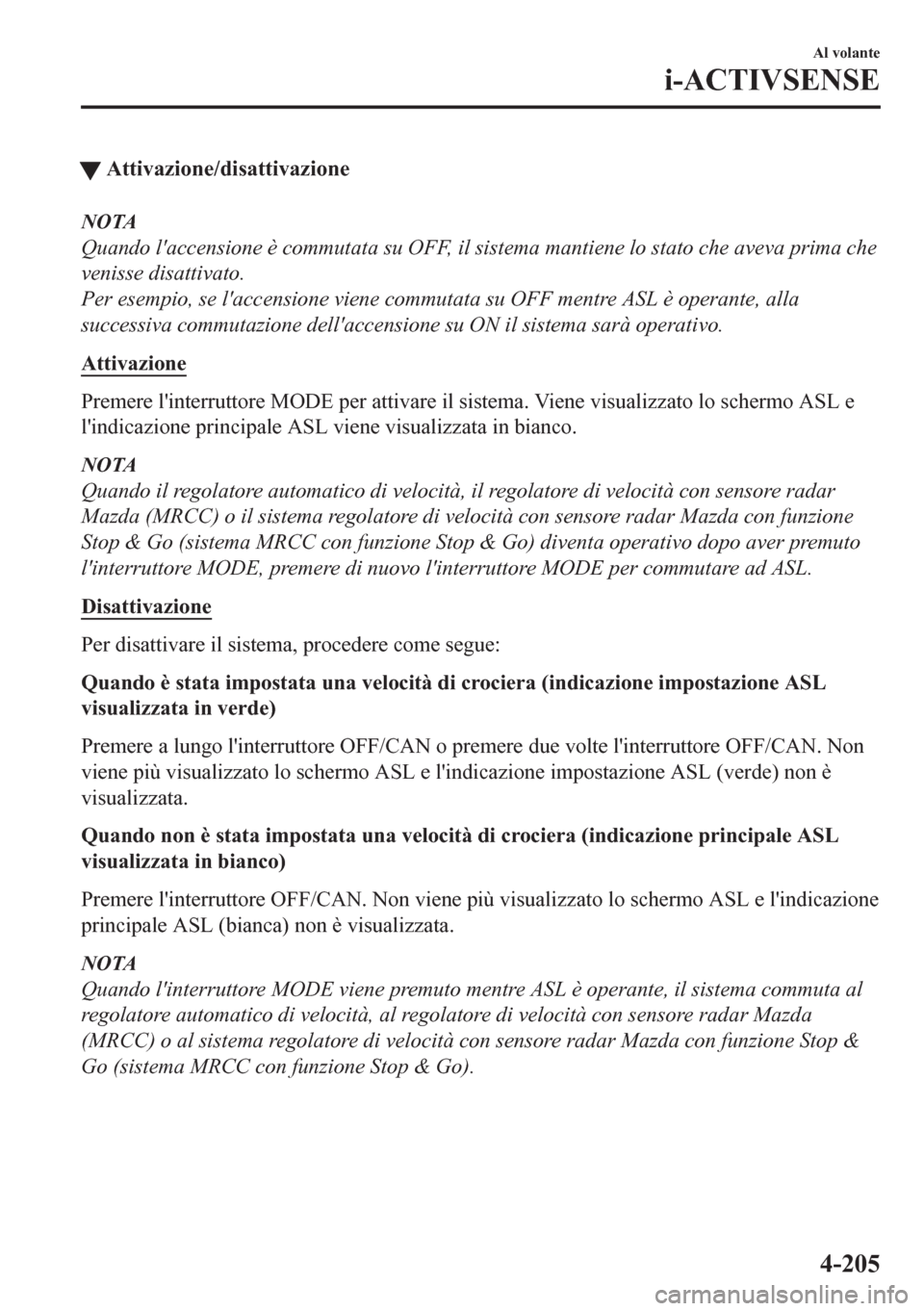

tAttivazione/disattivazione
NOTA
Quando l'accensione è commutata su OFF, il sistema mantiene lo stato che aveva prima che
venisse disattivato.
Per esempio, se l'accensione viene commutata su OFF mentre ASL è operante, alla
successiva commutazione dell'accensione su ON il sistema sarà operativo.
Attivazione
Premere l'interruttore MODE per attivare il sistema. Viene visualizzato lo schermo ASL e
l'indicazione principale ASL viene visualizzata in bianco.
NOTA
Quando il regolatore automatico di velocità, il regolatore di velocità con sensore radar
Mazda (MRCC) o il sistema regolatore di velocità con sensore radar Mazda con funzione
Stop & Go (sistema MRCC con funzione Stop & Go) diventa operativo dopo aver premuto
l'interruttore MODE, premere di nuovo l'interruttore MODE per commutare ad ASL.
Disattivazione
Per disattivare il sistema, procedere come segue:
Quando è stata impostata una velocità di crociera (indicazione impostazione ASL
visualizzata in verde)
Premere a lungo l'interruttore OFF/CAN o premere due volte l'interruttore OFF/CAN. Non
viene più visualizzato lo schermo ASL e l'indicazione impostazione ASL (verde) non è
visualizzata.
Quando non è stata impostata una velocità di crociera (indicazione principale ASL
visualizzata in bianco)
Premere l'interruttore OFF/CAN. Non viene più visualizzato lo schermo ASL e l'indicazione
principale ASL (bianca) non è visualizzata.
NOTA
Quando l'interruttore MODE viene premuto mentre ASL è operante, il sistema commuta al
regolatore automatico di velocità, al regolatore di velocità con sensore radar Mazda
(MRCC) o al sistema regolatore di velocità con sensore radar Mazda con funzione Stop &
Go (sistema MRCC con funzione Stop & Go).
Al volante
i-ACTIVSENSE
4-205

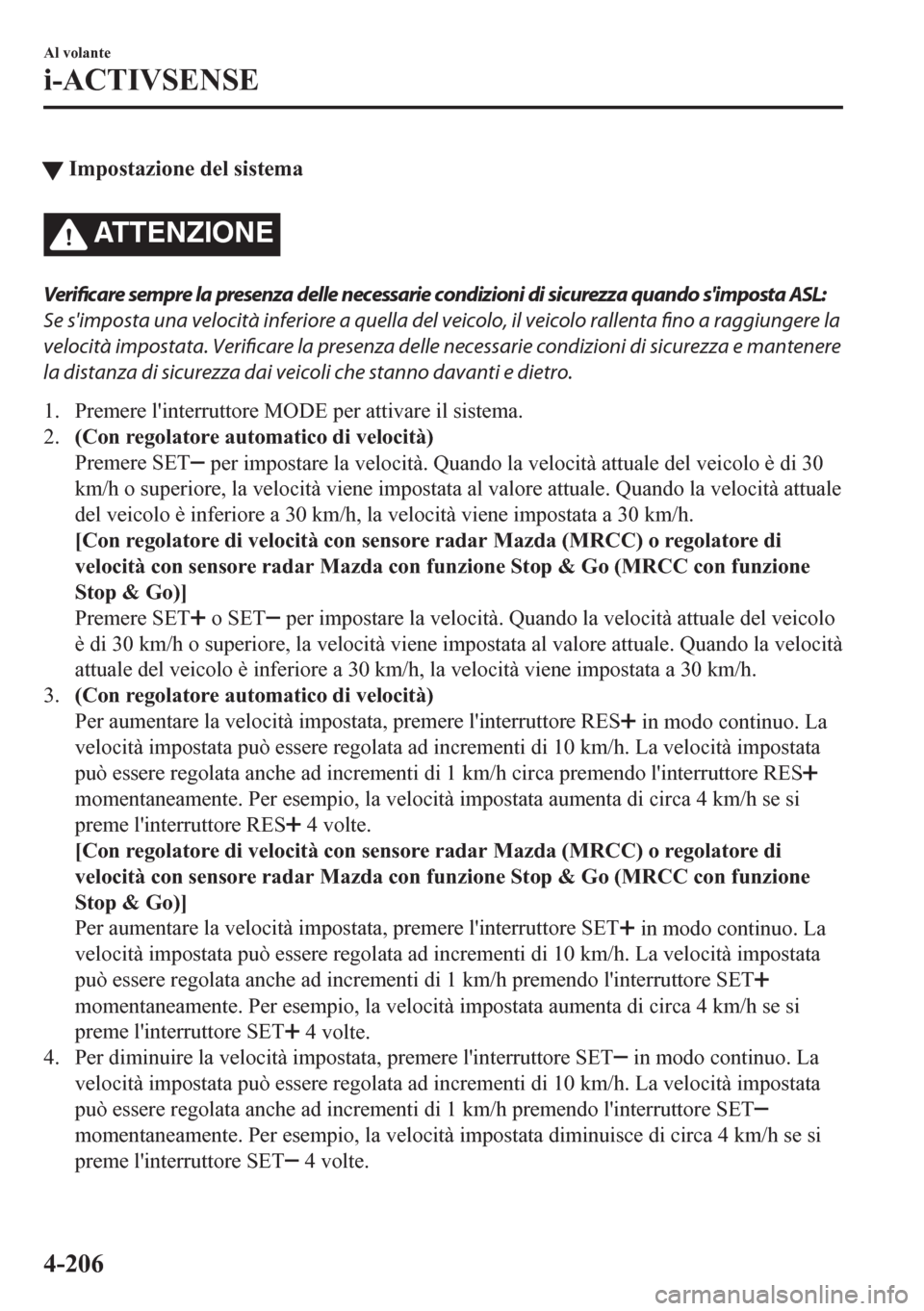

tImpostazione del sistema
ATTENZIONE
Verificare sempre la presenza delle necessarie condizioni di sicurezza quando s'imposta ASL:
Se s'imposta una velocità inferiore a quella del veicolo, il veicolo rallenta fino a raggiungere la
velocità impostata. Verificare la presenza delle necessarie condizioni di sicurezza e mantenere
la distanza di sicurezza dai veicoli che stanno davanti e dietro.
1. Premere l'interruttore MODE per attivare il sistema.
2.(Con regolatore automatico di velocità)
Premere SET
per impostare la velocità. Quando la velocità attuale del veicolo è di 30
km/h o superiore, la velocità viene impostata al valore attuale. Quando la velocità attuale
del veicolo è inferiore a 30 km/h, la velocità viene impostata a 30 km/h.
[Con regolatore di velocità con sensore radar Mazda (MRCC) o regolatore di
velocità con sensore radar Mazda con funzione Stop & Go (MRCC con funzione
Stop & Go)]
Premere SET
o SET per impostare la velocità. Quando la velocità attuale del veicolo
è di 30 km/h o superiore, la velocità viene impostata al valore attuale. Quando la velocità
attuale del veicolo è inferiore a 30 km/h, la velocità viene impostata a 30 km/h.
3.(Con regolatore automatico di velocità)
Per aumentare la velocità impostata, premere l'interruttore RES
in modo continuo. La
velocità impostata può essere regolata ad incrementi di 10 km/h. La velocità impostata
può essere regolata anche ad incrementi di 1 km/h circa premendo l'interruttore RES
momentaneamente. Per esempio, la velocità impostata aumenta di circa 4 km/h se si
preme l'interruttore RES
4 volte.
[Con regolatore di velocità con sensore radar Mazda (MRCC) o regolatore di
velocità con sensore radar Mazda con funzione Stop & Go (MRCC con funzione
Stop & Go)]
Per aumentare la velocità impostata, premere l'interruttore SET
in modo continuo. La
velocità impostata può essere regolata ad incrementi di 10 km/h. La velocità impostata
può essere regolata anche ad incrementi di 1 km/h premendo l'interruttore SET
momentaneamente. Per esempio, la velocità impostata aumenta di circa 4 km/h se si
preme l'interruttore SET
4 volte.
4. Per diminuire la velocità impostata, premere l'interruttore SET
in modo continuo. La
velocità impostata può essere regolata ad incrementi di 10 km/h. La velocità impostata
può essere regolata anche ad incrementi di 1 km/h premendo l'interruttore SET
momentaneamente. Per esempio, la velocità impostata diminuisce di circa 4 km/h se si
preme l'interruttore SET
4 volte.
Al volante
i-ACTIVSENSE
4-206

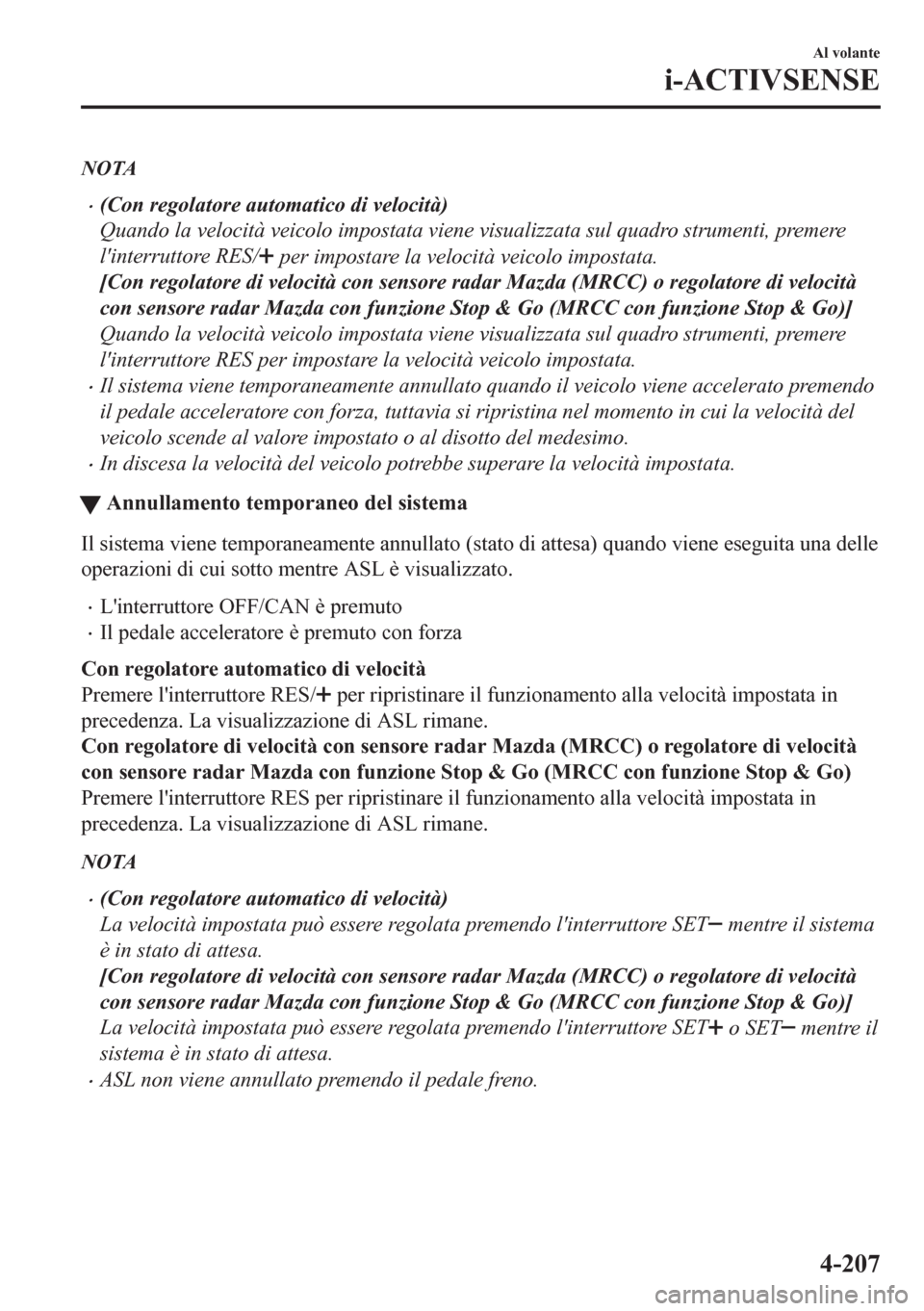

NOTA
•(Con regolatore automatico di velocità)
Quando la velocità veicolo impostata viene visualizzata sul quadro strumenti, premere
l'interruttore RES/
per impostare la velocità veicolo impostata.
[Con regolatore di velocità con sensore radar Mazda (MRCC) o regolatore di velocità
con sensore radar Mazda con funzione Stop & Go (MRCC con funzione Stop & Go)]
Quando la velocità veicolo impostata viene visualizzata sul quadro strumenti, premere
l'interruttore RES per impostare la velocità veicolo impostata.
•Il sistema viene temporaneamente annullato quando il veicolo viene accelerato premendo
il pedale acceleratore con forza, tuttavia si ripristina nel momento in cui la velocità del
veicolo scende al valore impostato o al disotto del medesimo.
•In discesa la velocità del veicolo potrebbe superare la velocità impostata.
tAnnullamento temporaneo del sistema
Il sistema viene temporaneamente annullato (stato di attesa) quando viene eseguita una delle
operazioni di cui sotto mentre ASL è visualizzato.
•L'interruttore OFF/CAN è premuto
•Il pedale acceleratore è premuto con forza
Con regolatore automatico di velocità
Premere l'interruttore RES/
per ripristinare il funzionamento alla velocità impostata in
precedenza. La visualizzazione di ASL rimane.
Con regolatore di velocità con sensore radar Mazda (MRCC) o regolatore di velocità
con sensore radar Mazda con funzione Stop & Go (MRCC con funzione Stop & Go)
Premere l'interruttore RES per ripristinare il funzionamento alla velocità impostata in
precedenza. La visualizzazione di ASL rimane.
NOTA
•(Con regolatore automatico di velocità)
La velocità impostata può essere regolata premendo l'interruttore SET
mentre il sistema
è in stato di attesa.
[Con regolatore di velocità con sensore radar Mazda (MRCC) o regolatore di velocità
con sensore radar Mazda con funzione Stop & Go (MRCC con funzione Stop & Go)]
La velocità impostata può essere regolata premendo l'interruttore SET
o SET mentre il
sistema è in stato di attesa.
•ASL non viene annullato premendo il pedale freno.
Al volante
i-ACTIVSENSE
4-207

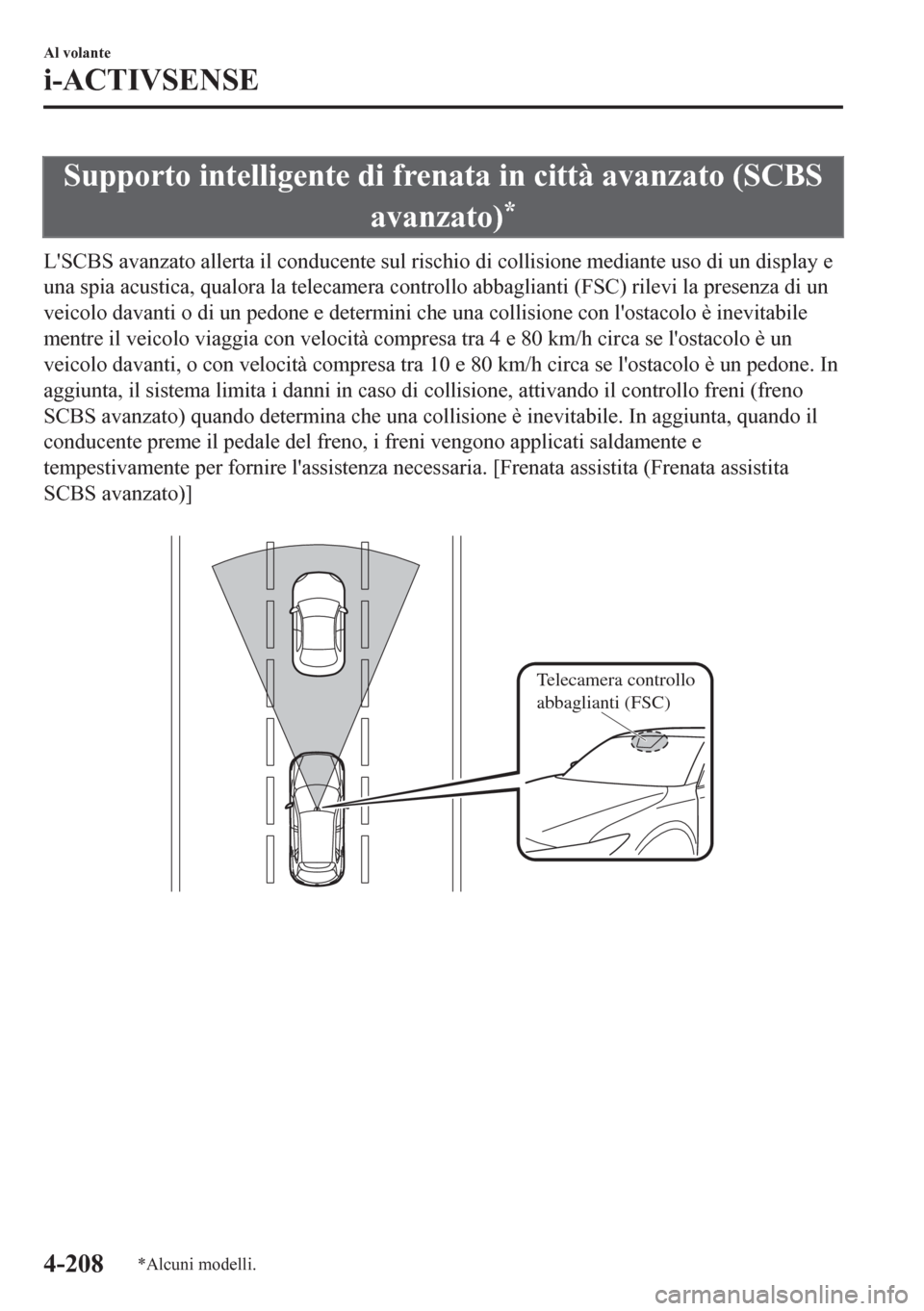

Supporto intelligente di frenata in città avanzato (SCBS
avanzato)
*
L'SCBS avanzato allerta il conducente sul rischio di collisione mediante uso di un display e
una spia acustica, qualora la telecamera controllo abbaglianti (FSC) rilevi la presenza di un
veicolo davanti o di un pedone e determini che una collisione con l'ostacolo è inevitabile
mentre il veicolo viaggia con velocità compresa tra 4 e 80 km/h circa se l'ostacolo è un
veicolo davanti, o con velocità compresa tra 10 e 80 km/h circa se l'ostacolo è un pedone. In
aggiunta, il sistema limita i danni in caso di collisione, attivando il controllo freni (freno
SCBS avanzato) quando determina che una collisione è inevitabile. In aggiunta, quando il
conducente preme il pedale del freno, i freni vengono applicati saldamente e
tempestivamente per fornire l'assistenza necessaria. [Frenata assistita (Frenata assistita
SCBS avanzato)]

Telecamera controllo
abbaglianti (FSC)
Al volante
i-ACTIVSENSE
4-208*Alcuni modelli.
