MAZDA MODEL CX-5 2018 Manuale del proprietario (in Italian)

AVVERTENZA
¾Non utilizzare il monitor vista 360° in presenza di ognuna delle condizioni seguenti.
¾Strade coperte da ghiaccio o neve.
¾Quando sono montate le catene da neve o è installato il ruotino di scorta provvisorio.
¾Le porte anteriori o il portellone non sono chiuse (o non è chiuso) completamente.
¾Il veicolo si trova su una strada in pendenza.
¾Gli specchietti retrovisori esterni sono ritratti.
¾Non esporre a colpi telecamera anteriore/posteriore, paraurti anteriore e specchietti
retrovisori esterni. Si potrebbero alterare la posizione o l'angolo d'installazione della
telecamera.
¾Le telecamere sono a tenuta stagna. Non smontare, modificare o rimuovere una
telecamera.
¾Il coperchio della telecamera è realizzato in plastica rigida, pertanto non applicarvi agenti
come sgrassatori, solventi organici, cera o patine. Se i suddetti agenti finiscono sul
coperchio della telecamera, pulire immediatamente con uno strofinaccio morbido.
¾Non sfregare la lente della telecamera con forza usando una spazzola dura o abrasiva. Ciò
potrebbe graffiare la lente della telecamera con effetti negativi sulle immagini.
¾Rivolgersi ad un Riparatore Autorizzato Mazda per far riparare, verniciare o sostituire la
telecamera anteriore/posteriore, il paraurti anteriore e gli specchietti retrovisori esterni.
¾Osservare le avvertenze indicate di seguito per essere sicuri che il monitor vista 360° operi
normalmente.
¾Non modificare le sospensioni.
¾Usare sempre ruote conformi al tipo e alle dimensioni specificate sia davanti che dietro.
Per la sostituzione degli pneumatici, rivolgersi ad un Riparatore Autorizzato Mazda.
¾Quando il display è freddo, le immagini potrebbero lasciare scie o lo schermo potrebbe
risultare più scuro del solito, rendendo difficile il controllo dei dintorni del veicolo. Verificare
sempre visivamente le condizioni di sicurezza davanti e intorno al veicolo durante la guida.
¾Le modalità di parcheggio/arresto del veicolo mediante uso del monitor vista 360°
differiscono a seconda delle situazioni/condizioni della strada e delle condizioni del veicolo.
Quando e di quanto viene sterzato il volante varia a seconda della situazione, pertanto si
devono sempre controllare i dintorni del veicolo direttamente con i propri occhi mentre si
sta usando il sistema.
Inoltre, prima di usare il sistema ci si deve sempre accertare che il veicolo possa
parcheggiare/arrestarsi nello spazio di parcheggio/arresto.
Al volante
i-ACTIVSENSE
4-229

NOTA

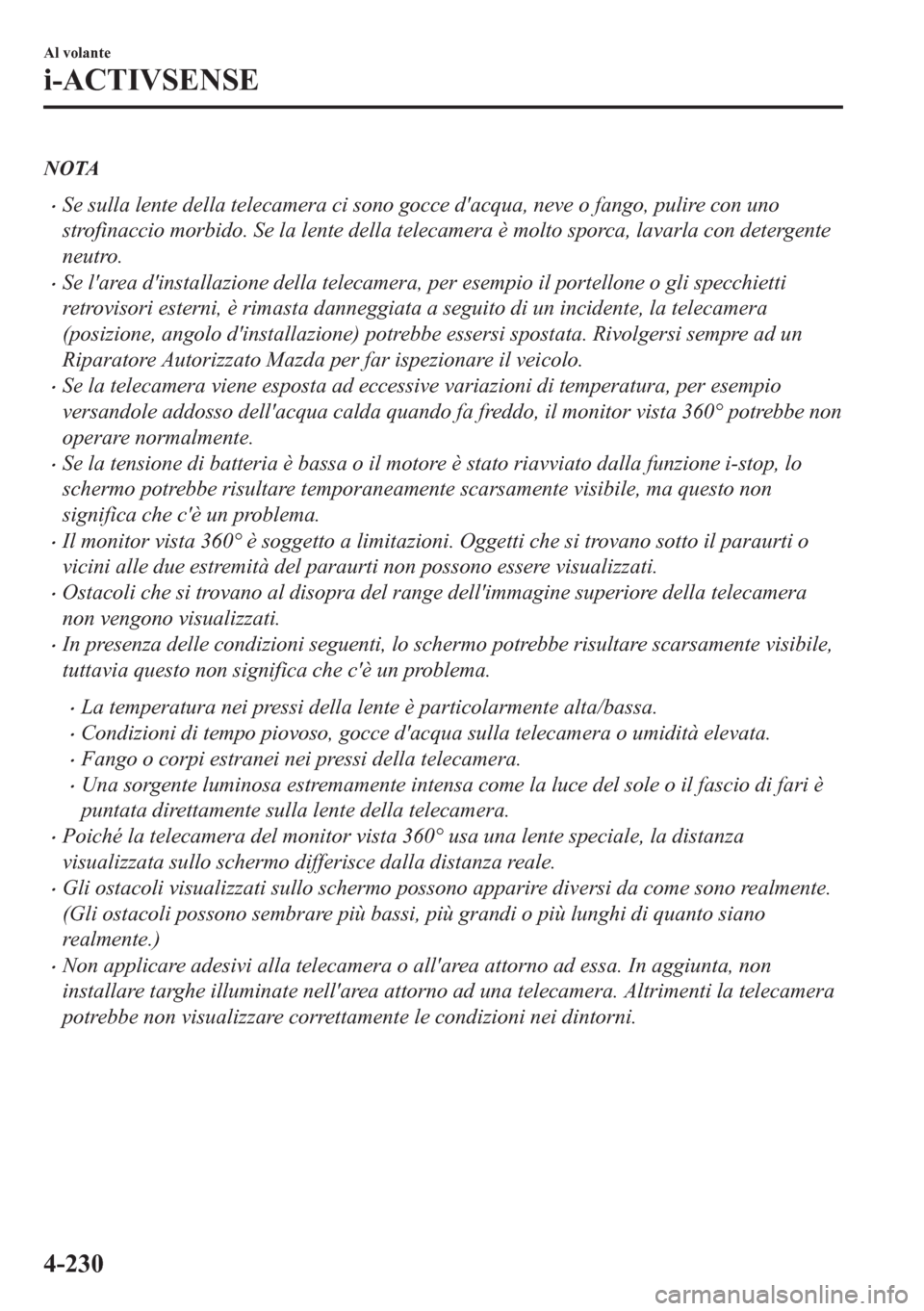

•Se sulla lente della telecamera ci sono gocce d'acqua, neve o fango, pulire con uno
strofinaccio morbido. Se la lente della telecamera è molto sporca, lavarla con detergente
neutro.
•Se l'area d'installazione della telecamera, per esempio il portellone o gli specchietti
retrovisori esterni, è rimasta danneggiata a seguito di un incidente, la telecamera
(posizione, angolo d'installazione) potrebbe essersi spostata. Rivolgersi sempre ad un
Riparatore Autorizzato Mazda per far ispezionare il veicolo.
•Se la telecamera viene esposta ad eccessive variazioni di temperatura, per esempio
versandole addosso dell'acqua calda quando fa freddo, il monitor vista 360° potrebbe non
operare normalmente.
•Se la tensione di batteria è bassa o il motore è stato riavviato dalla funzione i-stop, lo
schermo potrebbe risultare temporaneamente scarsamente visibile, ma questo non
significa che c'è un problema.
•Il monitor vista 360° è soggetto a limitazioni. Oggetti che si trovano sotto il paraurti o
vicini alle due estremità del paraurti non possono essere visualizzati.
•Ostacoli che si trovano al disopra del range dell'immagine superiore della telecamera
non vengono visualizzati.
•In presenza delle condizioni seguenti, lo schermo potrebbe risultare scarsamente visibile,
tuttavia questo non significa che c'è un problema.
•La temperatura nei pressi della lente è particolarmente alta/bassa.
•Condizioni di tempo piovoso, gocce d'acqua sulla telecamera o umidità elevata.
•Fango o corpi estranei nei pressi della telecamera.
•Una sorgente luminosa estremamente intensa come la luce del sole o il fascio di fari è
puntata direttamente sulla lente della telecamera.
•Poiché la telecamera del monitor vista 360° usa una lente speciale, la distanza
visualizzata sullo schermo differisce dalla distanza reale.
•Gli ostacoli visualizzati sullo schermo possono apparire diversi da come sono realmente.
(Gli ostacoli possono sembrare più bassi, più grandi o più lunghi di quanto siano
realmente.)
•Non applicare adesivi alla telecamera o all'area attorno ad essa. In aggiunta, non
installare targhe illuminate nell'area attorno ad una telecamera. Altrimenti la telecamera
potrebbe non visualizzare correttamente le condizioni nei dintorni.
Al volante
i-ACTIVSENSE
4-230

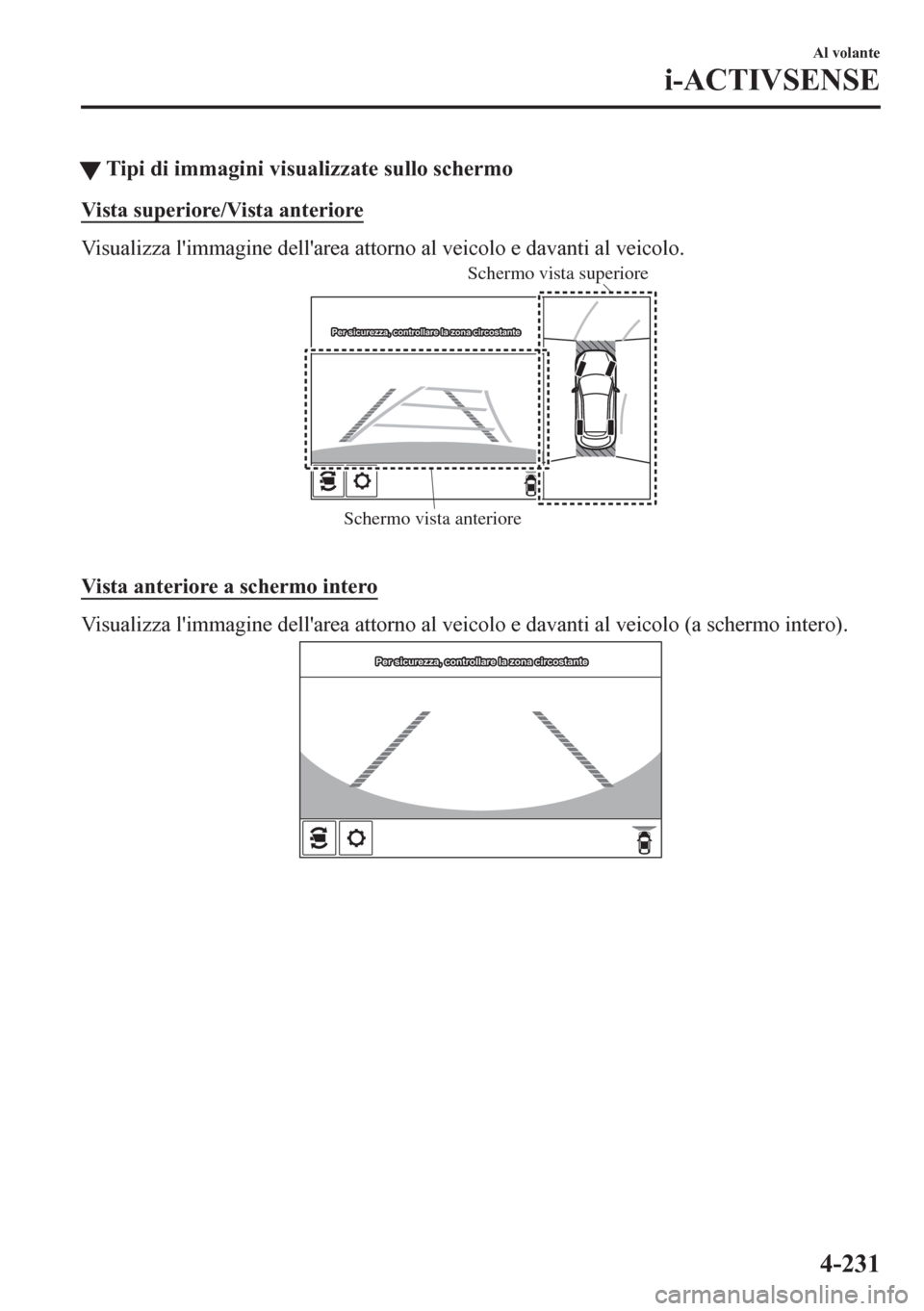

tTipi di immagini visualizzate sullo schermo
Vista superiore/Vista anteriore
Visualizza l'immagine dell'area attorno al veicolo e davanti al veicolo.
Schermo vista anterioreSchermo vista superiore
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante

Vista anteriore a schermo intero
Visualizza l'immagine dell'area attorno al veicolo e davanti al veicolo (a schermo intero).
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante

Al volante
i-ACTIVSENSE
4-231

Vista laterale
Visualizza l'immagine dell'area attorno al veicolo e ai lati sinistro e destro del veicolo.
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante

Vista superiore/Vista posteriore
Visualizza l'immagine dell'area attorno al veicolo e dietro al veicolo.
Schermo vista posterioreSchermo vista superiore
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante

Vista posteriore a schermo intero
Visualizza l'immagine dell'area attorno al veicolo e dietro al veicolo (a schermo intero).
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Al volante
i-ACTIVSENSE
4-232

tCome usare il sistema
Vista superiore/Vista anteriore, Vista anteriore a schermo intero, Vista laterale
Indicazione
Le immagini vengono visualizzate sullo schermo quando l'interruttore monitor vista 360°
viene premuto mentre tutte le condizioni indicate di seguito sono soddisfatte.
•L'accensione viene commutata su ON.
•La leva cambio/leva selettore è in una posizione diversa da R.

Al volante
i-ACTIVSENSE
4-233

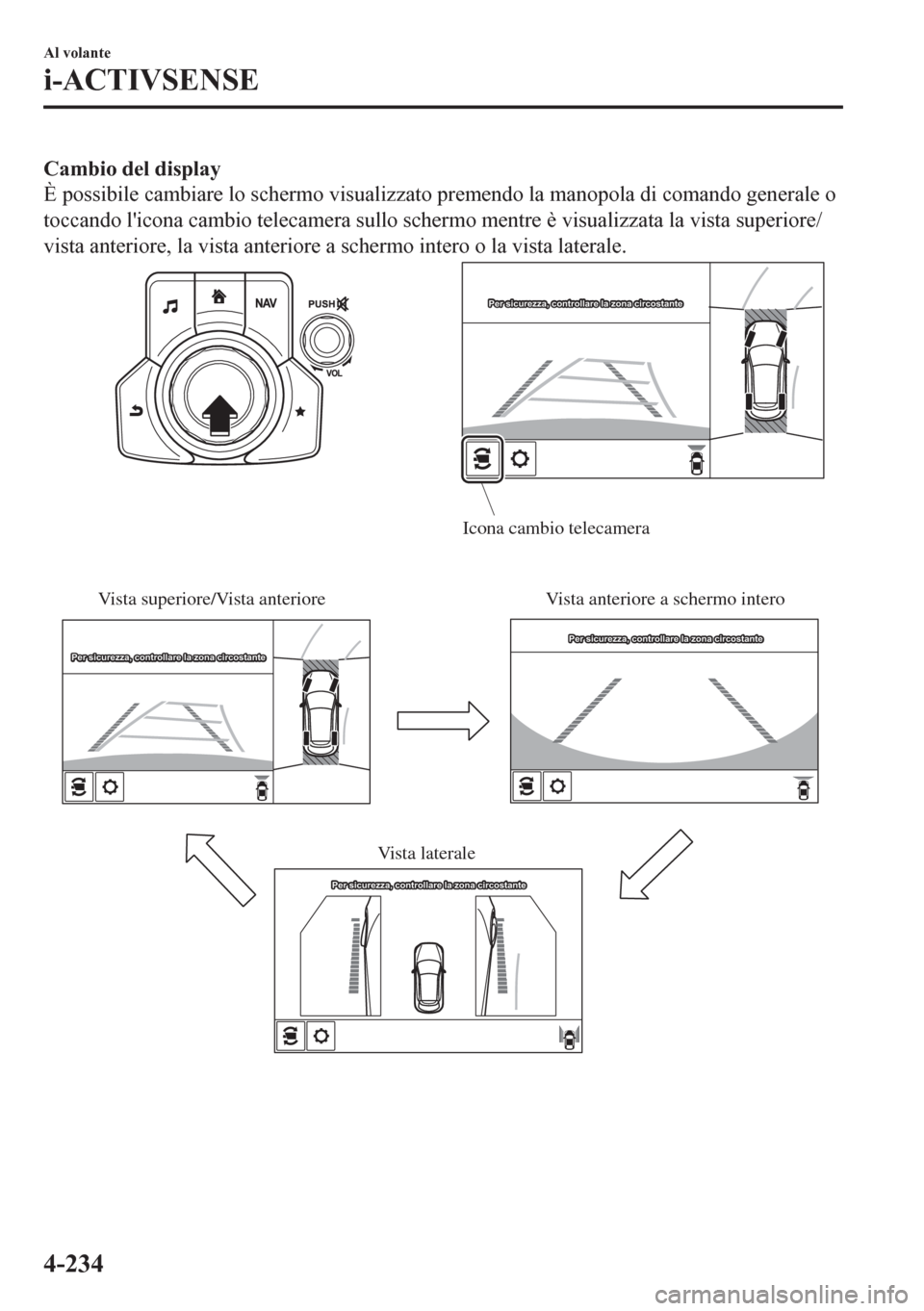

Cambio del display
È possibile cambiare lo schermo visualizzato premendo la manopola di comando generale o
toccando l'icona cambio telecamera sullo schermo mentre è visualizzata la vista superiore/
vista anteriore, la vista anteriore a schermo intero o la vista laterale.
Vista superiore/Vista anterioreIcona cambio telecamera
Vista anteriore a schermo intero
Vista laterale
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Per sicurezza, controllare la zona circostante
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Per sicurezza, controllare la zona circostante
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Al volante
i-ACTIVSENSE
4-234

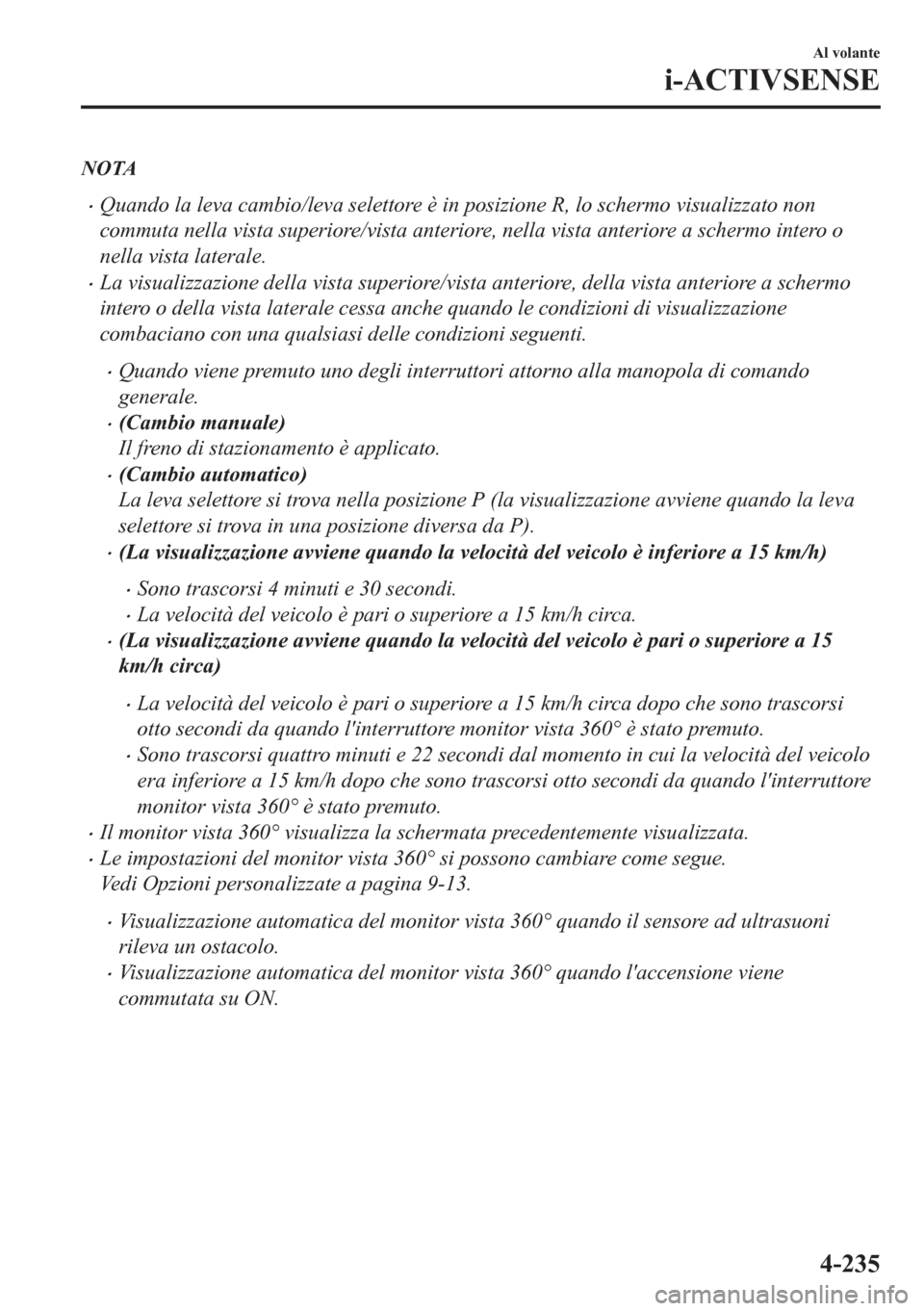

NOTA
•Quando la leva cambio/leva selettore è in posizione R, lo schermo visualizzato non
commuta nella vista superiore/vista anteriore, nella vista anteriore a schermo intero o
nella vista laterale.
•La visualizzazione della vista superiore/vista anteriore, della vista anteriore a schermo
intero o della vista laterale cessa anche quando le condizioni di visualizzazione
combaciano con una qualsiasi delle condizioni seguenti.
•Quando viene premuto uno degli interruttori attorno alla manopola di comando
generale.
•(Cambio manuale)
Il freno di stazionamento è applicato.
•(Cambio automatico)
La leva selettore si trova nella posizione P (la visualizzazione avviene quando la leva
selettore si trova in una posizione diversa da P).
•(La visualizzazione avviene quando la velocità del veicolo è inferiore a 15 km/h)
•Sono trascorsi 4 minuti e 30 secondi.
•La velocità del veicolo è pari o superiore a 15 km/h circa.
•(La visualizzazione avviene quando la velocità del veicolo è pari o superiore a 15
km/h circa)
•La velocità del veicolo è pari o superiore a 15 km/h circa dopo che sono trascorsi
otto secondi da quando l'interruttore monitor vista 360° è stato premuto.
•Sono trascorsi quattro minuti e 22 secondi dal momento in cui la velocità del veicolo
era inferiore a 15 km/h dopo che sono trascorsi otto secondi da quando l'interruttore
monitor vista 360° è stato premuto.
•Il monitor vista 360° visualizza la schermata precedentemente visualizzata.
•Le impostazioni del monitor vista 360° si possono cambiare come segue.
Vedi Opzioni personalizzate a pagina 9-13.
•Visualizzazione automatica del monitor vista 360° quando il sensore ad ultrasuoni
rileva un ostacolo.
•Visualizzazione automatica del monitor vista 360° quando l'accensione viene
commutata su ON.
Al volante
i-ACTIVSENSE
4-235

Vista superiore/Vista posteriore, Vista posteriore a schermo intero
La vista posteriore/vista posteriore a schermo intero viene visualizzata quando tutte le
condizioni indicate di seguito sono soddisfatte.
•L'accensione viene commutata su ON.
•La leva cambio/leva selettore è in posizione R.
Cambio del display
Lo schermo visualizzato può essere cambiato premendo la manopola di comando generale o
toccando l'icona cambio telecamera sullo schermo mentre è visualizzata la vista superiore/
vista posteriore o la vista posteriore a schermo intero.
Vista superiore/Vista posterioreVista posteriore a schermo intero
Icona cambio telecamera
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
NOTA
•La vista superiore/vista posteriore e la vista posteriore a schermo intero vengono
automaticamente visualizzate indipendentemente che l'interruttore monitor vista 360° sia
su ON o su OFF quando la leva cambio/leva selettore viene messa in posizione R.
•L'impostazione può essere cambiata nella visualizzazione della vista superiore/vista
anteriore quando si passa dalla retromarcia ad una marcia avanti senza azionare
l'interruttore monitor vista 360°, così da poter controllare il davanti del veicolo durante
un parcheggio in parallelo.
Vedi Opzioni personalizzate a pagina 9-13.
Al volante
i-ACTIVSENSE
4-236

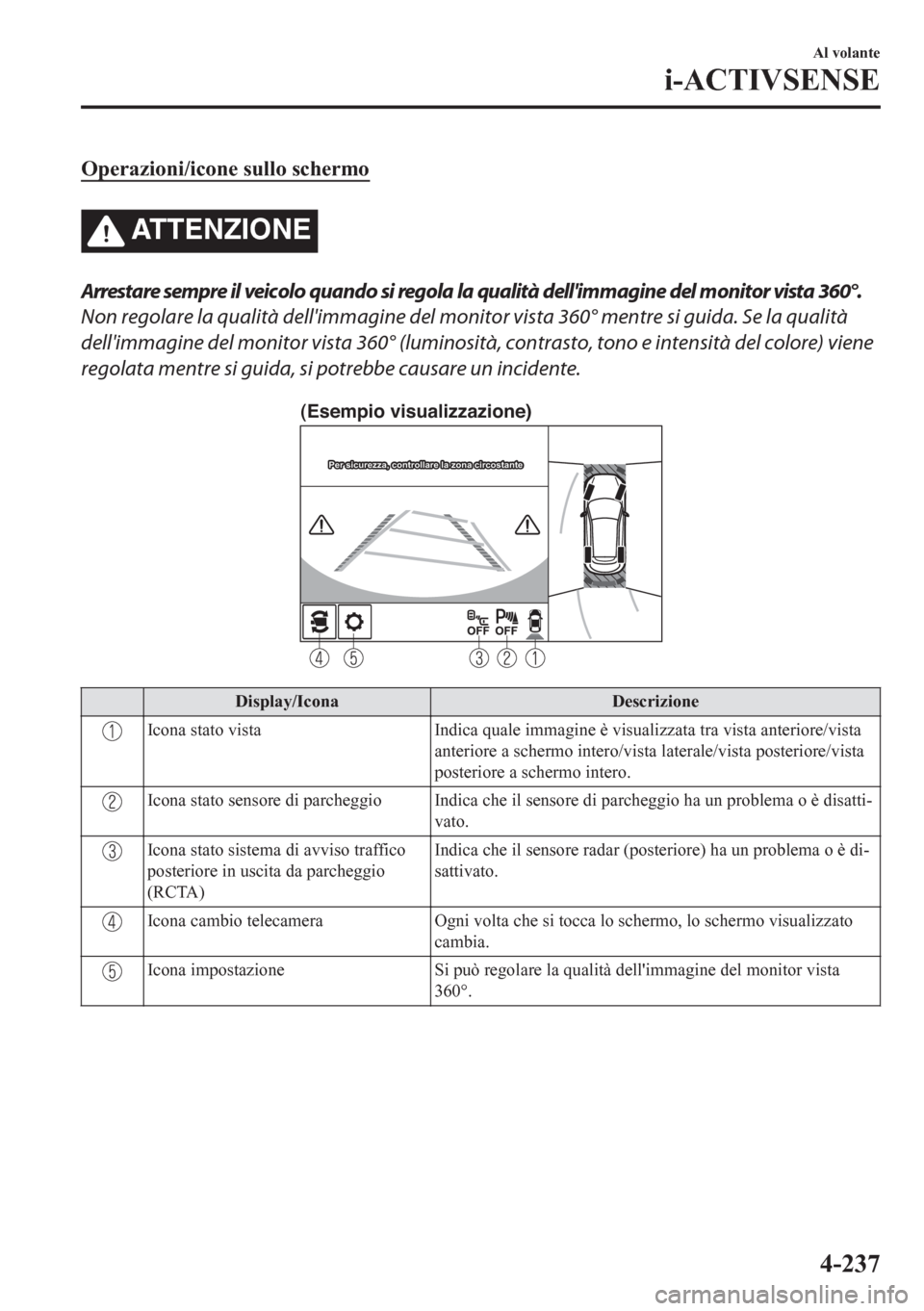

Operazioni/icone sullo schermo
ATTENZIONE
Arrestare sempre il veicolo quando si regola la qualità dell'immagine del monitor vista 360°.
Non regolare la qualità dell'immagine del monitor vista 360° mentre si guida. Se la qualità
dell'immagine del monitor vista 360° (luminosità, contrasto, tono e intensità del colore) viene
regolata mentre si guida, si potrebbe causare un incidente.
(Esempio visualizzazione)
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Display/Icona Descrizione
Icona stato vista Indica quale immagine è visualizzata tra vista anteriore/vista
anteriore a schermo intero/vista laterale/vista posteriore/vista
posteriore a schermo intero.
Icona stato sensore di parcheggio Indica che il sensore di parcheggio ha un problema o è disatti-
vato.
Icona stato sistema di avviso traffico
posteriore in uscita da parcheggio
(RCTA)Indica che il sensore radar (posteriore) ha un problema o è di-
sattivato.
Icona cambio telecamera Ogni volta che si tocca lo schermo, lo schermo visualizzato
cambia.
Icona impostazione Si può regolare la qualità dell'immagine del monitor vista
360°.
Al volante
i-ACTIVSENSE
4-237

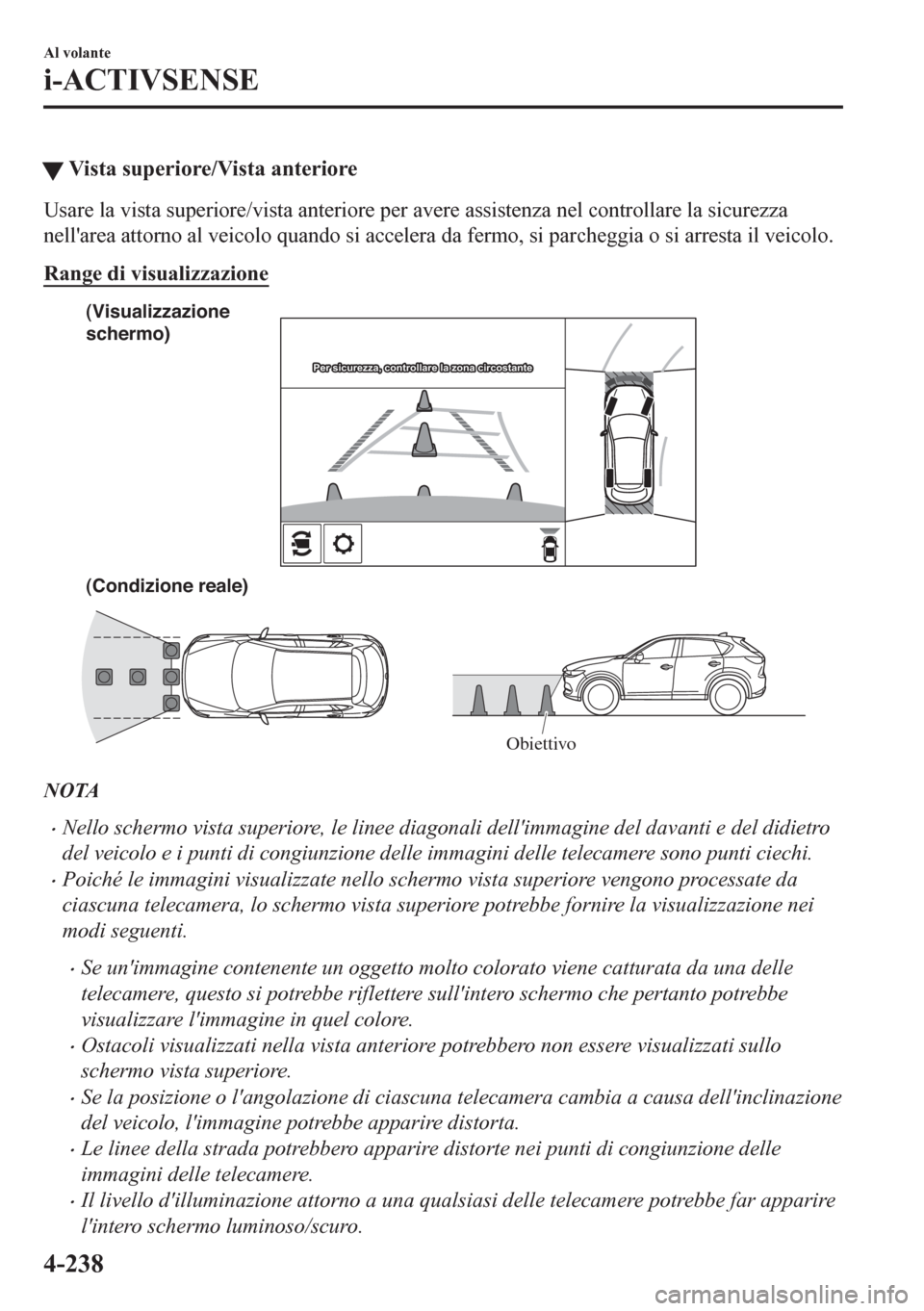

WVista superiore/Vista anteriore
Usare la vista superiore/vista anteriore per avere assistenza nel controllare la sicurezza
nell'area attorno al veicolo quando si accelera da fermo, si parcheggia o si arresta il veicolo.
Range di visualizzazione
(Condizione reale) (Visualizzazione
schermo)
Obiettivo
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
NOTA
•Nello schermo vista superiore, le linee diagonali dell'immagine del davanti e del didietro
del veicolo e i punti di congiunzione delle immagini delle telecamere sono punti ciechi.
•Poiché le immagini visualizzate nello schermo vista superiore vengono processate da
ciascuna telecamera, lo schermo vista superiore potrebbe fornire la visualizzazione nei
modi seguenti.
•Se un'immagine contenente un oggetto molto colorato viene catturata da una delle
telecamere, questo si potrebbe riflettere sull'intero schermo che pertanto potrebbe
visualizzare l'immagine in quel colore.
•Ostacoli visualizzati nella vista anteriore potrebbero non essere visualizzati sullo
schermo vista superiore.
•Se la posizione o l'angolazione di ciascuna telecamera cambia a causa dell'inclinazione
del veicolo, l'immagine potrebbe apparire distorta.
•Le linee della strada potrebbero apparire distorte nei punti di congiunzione delle
immagini delle telecamere.
•Il livello d'illuminazione attorno a una qualsiasi delle telecamere potrebbe far apparire
l'intero schermo luminoso/scuro.
Al volante
i-ACTIVSENSE
4-238
