Luz de aviso de temperatura exterior*
Cuando la temperatura exterior es baja, la
indicación parpadea y se escucha un pitido
para advertirle de la posibilidad de hielo
en el camino.
Si la temperatura del exterior es menor de
aproximadamente 4 °C, la exhibición de la
temperatura del exterior y la marca
destella durante diez segundos y se
escucha un bip.
NOTA
Si la temperatura exterior es menor
a -20 °C, no sonará el bip. Sin embargo,
la marca
se encenderá.
▼ Distancia a recorrer con
combustible disponible
Este muestra la distancia aproximada que
puede viajar con el combustible restante
basándose en el consumo de combustible.
La distancia para estar vacío será
calculada y exhibida cada segundo.

NOTA
•A pesar que la exhibición de distancia a
recorrer con combustible disponible
puede indicar que se puede recorrer
bastante antes de tener que cargar
combustible, se recomienda cargar
combustible lo antes posible si el nivel
de combustible está muy bajo o se ha
encendido la advertencia de nivel bajo
de combustible.
•La exhibición no ca
mbiará a menos que
agregue más de aproximadamente 9
litros de combustible.
•La distancia restante hasta vaciarse es
la distancia aproxim ada restante que se
puede conducir el vehículo hasta que
todas las marcas de graduación en el
medidor de combustible indicando el
suministro de combustible restante
desaparezcan.
•Si no hay información de ahorro de
combustible antigua como al comprar el
vehículo por primera vez o la
información ha sido borrada al
desconectar los cables de la batería, la
distancia a recorrer con combustible
disponible/rango puede ser diferente de
la cantidad indicada.
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos4-41
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

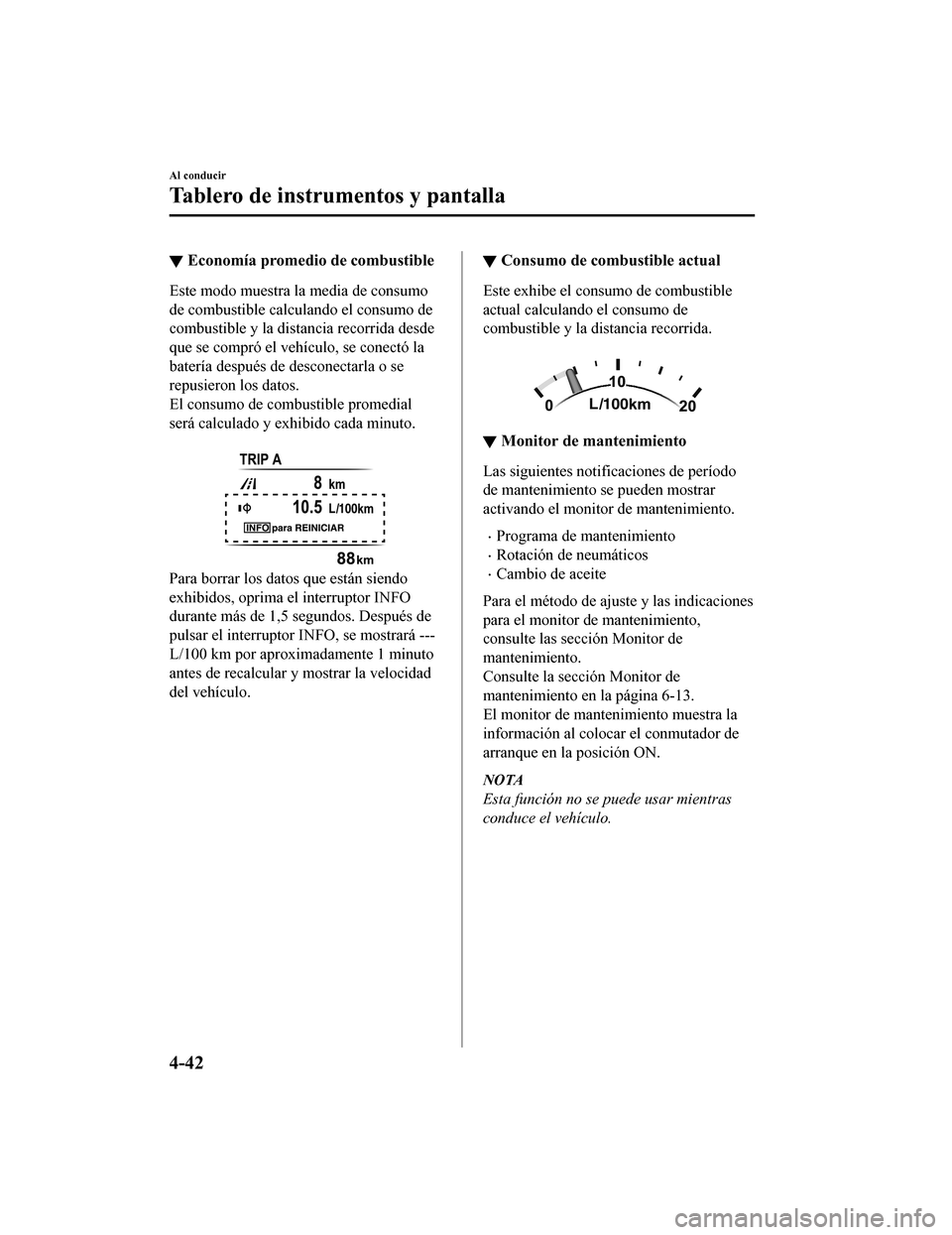

▼Economía promedio de combustible
Este modo muestra la media de consumo
de combustible calculando el consumo de
combustible y la distancia recorrida desde
que se compró el vehículo, se conectó la
batería después de desconectarla o se
repusieron los datos.
El consumo de comb
ustible promedial
será calculado y exhibido cada minuto.

Para borrar los datos que están siendo
exhibidos, oprima el interruptor INFO
durante más de 1,5 segundos. Después de
pulsar el interruptor INFO, se mostrará ---
L/100 km por aproximadamente 1 minuto
antes de recalcular y mostrar la velocidad
del vehículo.
▼ Consumo de combustible actual
Este exhibe el consumo de combustible
actual calculando el consumo de
combustible y la distancia recorrida.

▼Monitor de mantenimiento
Las siguientes notificaciones de período
de mantenimiento se pueden mostrar
activando el monitor de mantenimiento.
•Programa de mantenimiento
•Rotación de neumáticos
•Cambio de aceite
Para el método de ajuste y las indicaciones
para el monitor de mantenimiento,
consulte las sección Monitor de
mantenimiento.
Consulte la sección Monitor de
mantenimiento en la página 6-13.
El monitor de mantenimiento muestra la
información al colocar el conmutador de
arranque en la posición ON.
NOTA
Esta función no se puede usar mientras
conduce el vehículo.
Al conducir
Tablero de instrumentos y pantalla
4-42
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

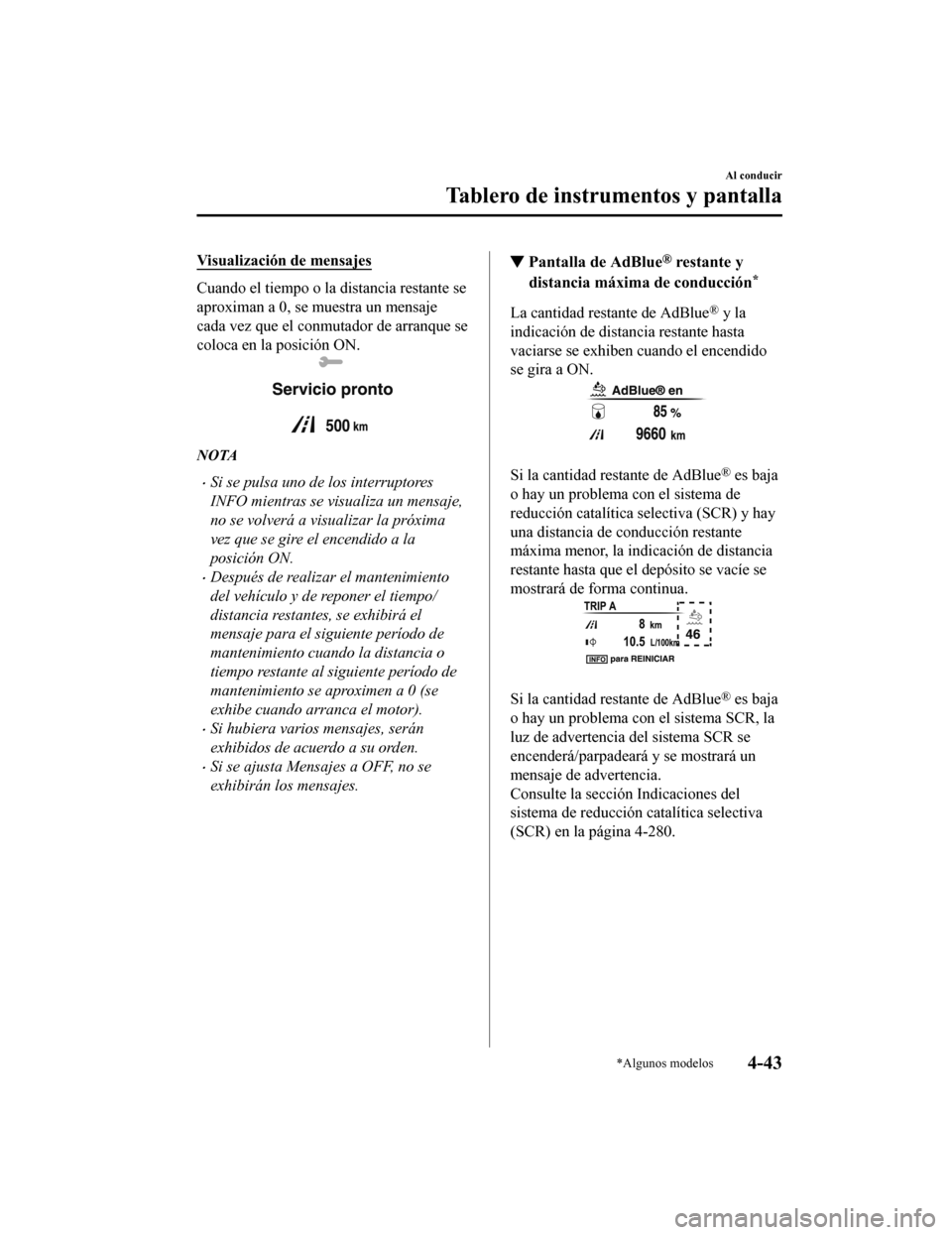

Visualización de mensajes
Cuando el tiempo o la distancia restante se
aproximan a 0, se muestra un mensaje
cada vez que el conmutador de arranque se
coloca en la posición ON.
NOTA
•Si se pulsa uno de los interruptores
INFO mientras se visualiza un mensaje,
no se volverá a visualizar la próxima
vez que se gire el encendido a la
posición ON.
•Después de realizar el mantenimiento
del vehículo y de reponer el tiempo/
distancia restantes, se exhibirá el
mensaje para el siguiente período de
mantenimiento cuando la distancia o
tiempo restante al siguiente período de
mantenimiento se aproximen a 0 (se
exhibe cuando arranca el motor).
•Si hubiera varios mensajes, serán
exhibidos de acuerdo a su orden.
•Si se ajusta Mensajes a OFF, no se
exhibirán los mensajes.
▼Pantalla de AdBlue® restante y
distancia máxima de conducción
*
La cantidad restante de AdBlue® y la
indicación de distancia restante hasta
vaciarse se exhiben cuando el encendido
se gira a ON.

Si la cantidad restante de AdBlue
® es baja
o hay un problema con el sistema de
reducción catalítica selectiva (SCR) y hay
una distancia de conducción restante
máxima menor, la indicación de distancia
restante hasta que el depósito se vacíe se
mostrará de forma continua.

Si la cantidad restante de AdBlue
® es baja
o hay un problema con el sistema SCR, la
luz de advertencia del sistema SCR se
encenderá/parpadeará y se mostrará un
mensaje de advertencia.
Consulte la sección Indicaciones del
sistema de reducción catalítica selectiva
(SCR) en la página 4-280.
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos4-43
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

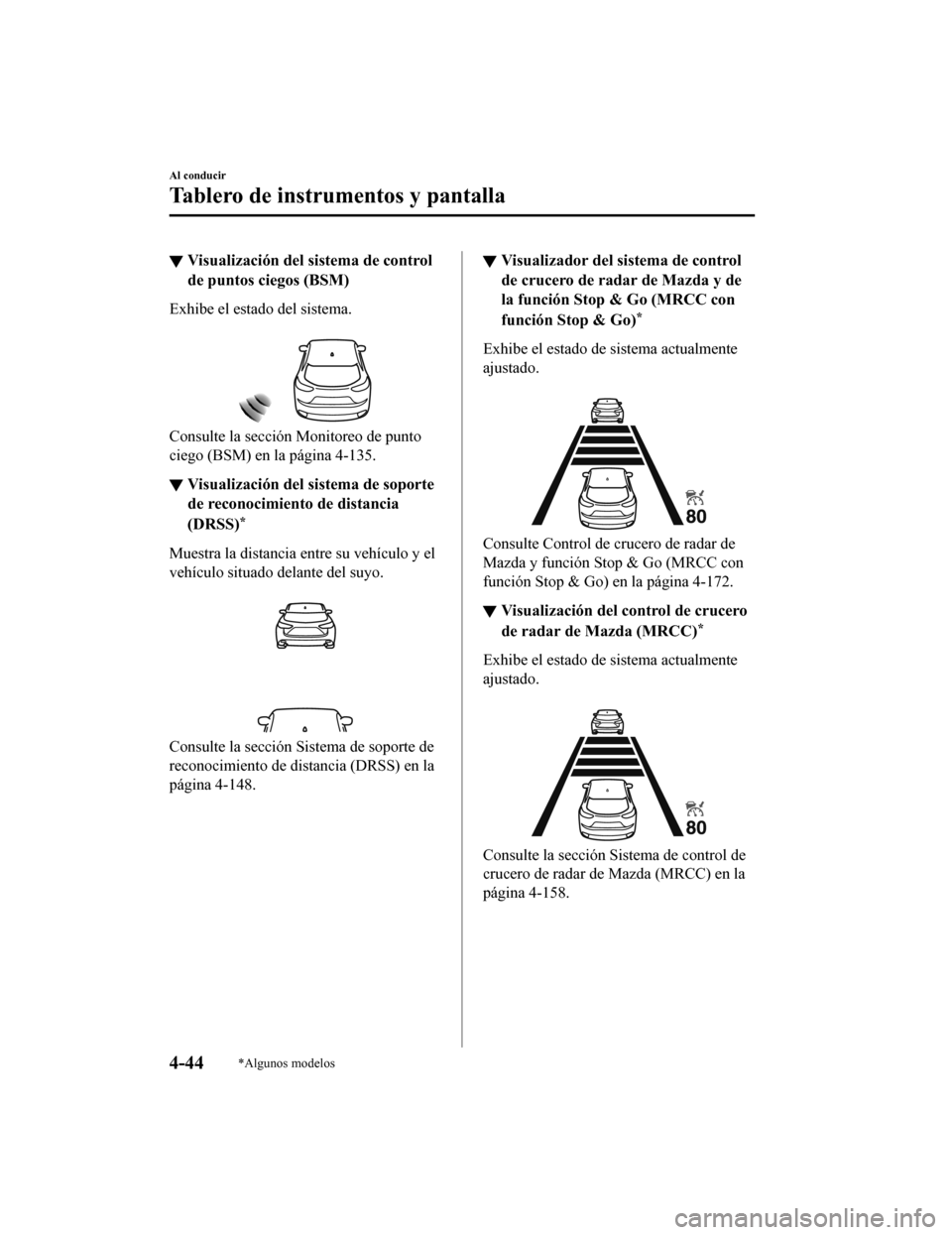

▼Visualización del
sistema de control
de puntos ciegos (BSM)
Exhibe el estado del sistema.

Consulte la sección Monitoreo de punto
ciego (BSM) en la página 4-135.
▼ Visualización del
sistema de soporte
de reconocimiento de distancia
(DRSS)
*
Muestra la distancia entre su vehículo y el
vehículo situado delante del suyo.

Consulte la sección Sistema de soporte de
reconocimiento de distancia (DRSS) en la
página 4-148.
▼ Visualizador del sistema de control
de crucero de radar de Mazda y de
la función Stop & Go (MRCC con
función Stop & Go)
*
Exhibe el estado de sistema actualmente
ajustado.

Consulte Control de crucero de radar de
Mazda y función Stop & Go (MRCC con
función Stop & Go) en la página 4-172.
▼Visualización del control de crucero
de radar de Mazda (MRCC)*
Exhibe el estado de sistema actualmente
ajustado.

Consulte la sección Sistema de control de
crucero de radar de Mazda (MRCC) en la
página 4-158.
Al conducir
Tablero de instrumentos y pantalla
4-44*Algunos modelos
CX-5_8GJ3-SP-18B_Edition1
2018-1-18 22:08:37

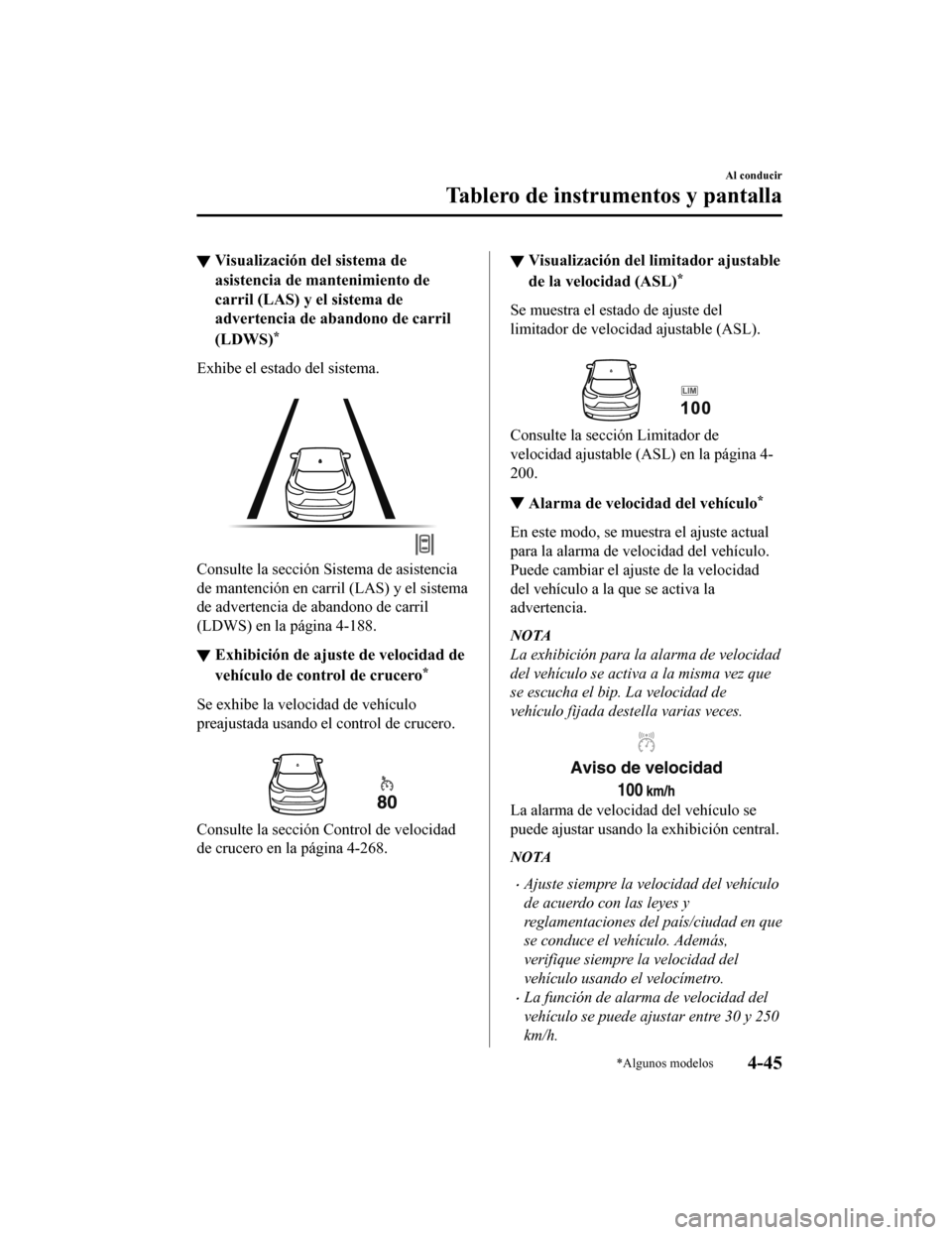

▼Visualización del sistema de
asistencia de mantenimiento de
carril (LAS) y el sistema de
advertencia de abandono de carril
(LDWS)
*
Exhibe el estado del sistema.

Consulte la sección Sistema de asistencia
de mantención en carril (LAS) y el sistema
de advertencia de abandono de carril
(LDWS) en la página 4-188.
▼Exhibición de ajuste de velocidad de
vehículo de control de crucero*
Se exhibe la velocidad de vehículo
preajustada usando el control de crucero.

Consulte la sección Control de velocidad
de crucero en la
página 4-268.
▼Visualización del limitador ajustable
de la velocidad (ASL)*
Se muestra el estado de ajuste del
limitador de velocid
ad ajustable (ASL).

Consulte la sección Limitador de
velocidad ajustable (ASL) en la página 4-
200.
▼ Alarma de velocidad del vehículo*
En este modo, se muestra el ajuste actual
para la alarma de velocidad del vehículo.
Puede cambiar el ajuste de la velocidad
del vehículo a la que se activa la
advertencia.
NOTA
La exhibición para la alarma de velocidad
del vehículo se activa a la misma vez que
se escucha el bip. La velocidad de
vehículo fijada destella varias veces.
La alarma de velocidad del vehículo se
puede ajustar usando la exhibición central.
NOTA
•Ajuste siempre la velocidad del vehículo
de acuerdo con las leyes y
reglamentaciones del país/ciudad en que
se conduce el vehículo. Además,
verifique siempre la velocidad del
vehículo usando el velocímetro.
•La función de alarma de velocidad del
vehículo se puede ajustar entre 30 y 250
km/h.
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos4-45
CX-5_8GJ3-SP-18B_Edition1
2018-1-18 22:08:37

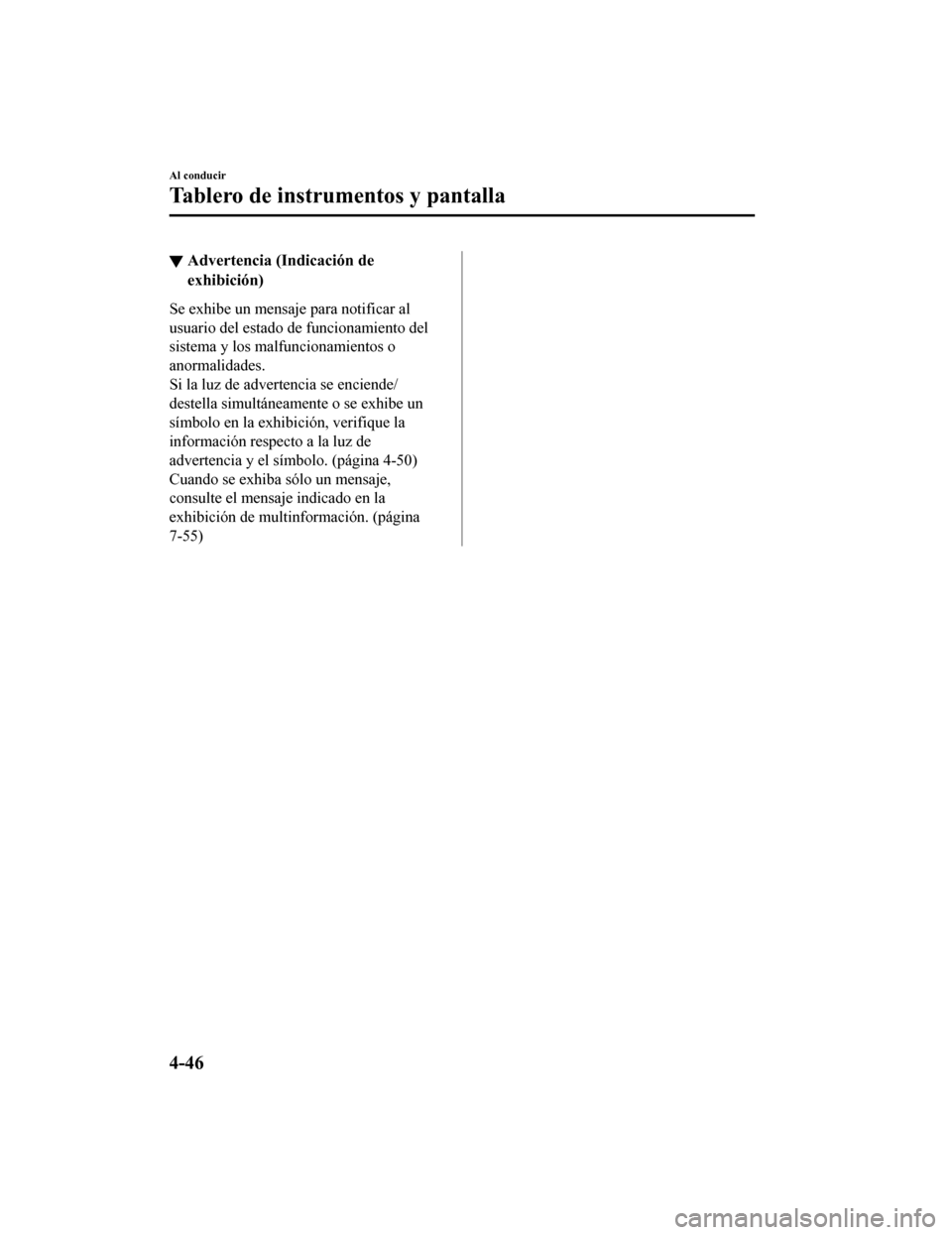

▼Advertencia (Indicación de
exhibición)
Se exhibe un mensaje para notificar al
usuario del estado de funcionamiento del
sistema y los malfuncionamientos o
anormalidades.
Si la luz de advertencia se enciende/
destella simultáneamente o se exhibe un
símbolo en la exhibición, verifique la
información respecto a la luz de
advertencia y el símbolo. (página 4-50)
Cuando se exhiba sólo un mensaje,
consulte el mensaje indicado en la
exhibición de multinformación. (página
7-55)
Al conducir
Tablero de instrumentos y pantalla
4-46
CX-5_8GJ3-SP-18B_Edition1
2018-1-18 22:08:37

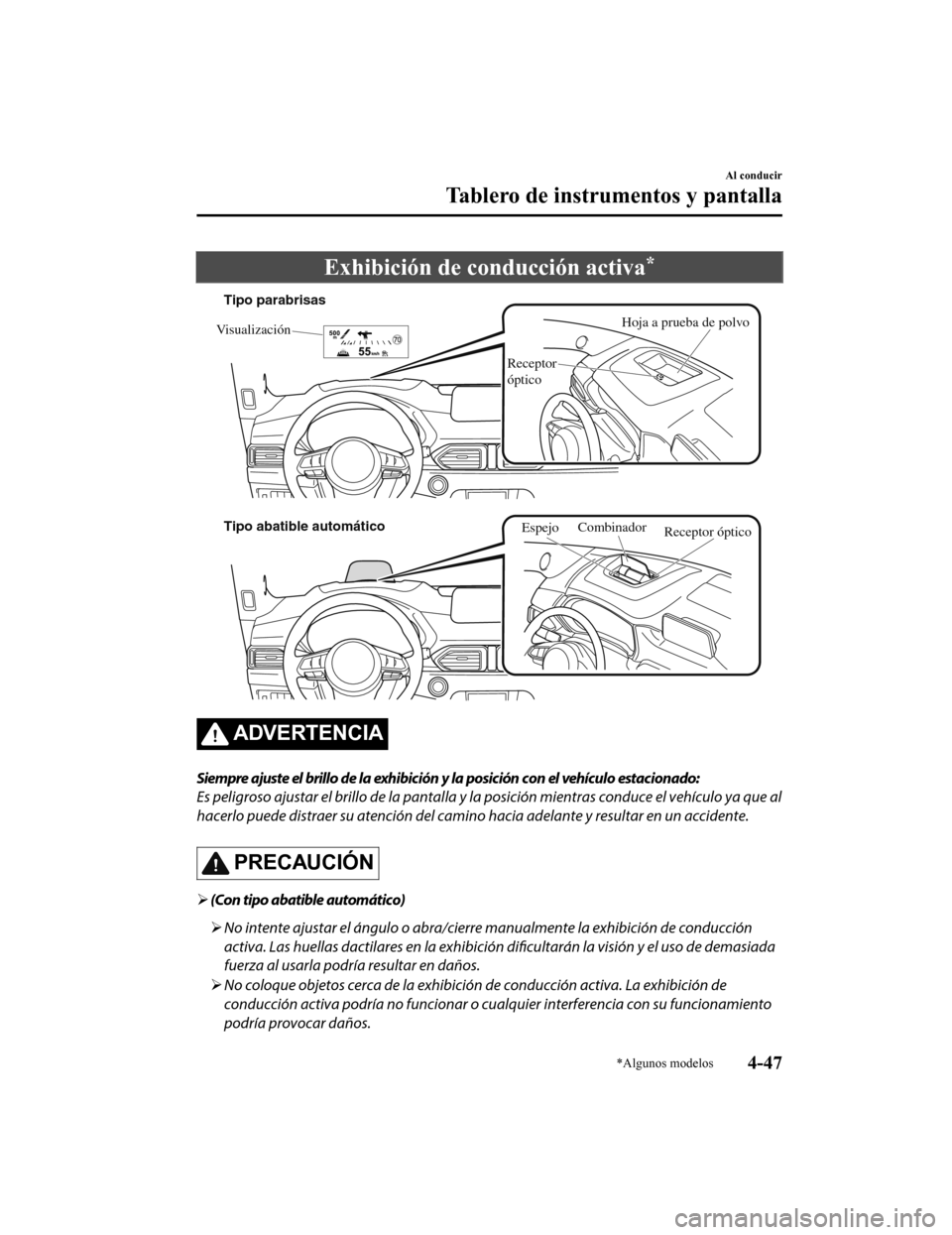

Exhibición de conducción activa*
Hoja a prueba de polvo
Visualización
Receptor
óptico
Tipo parabrisas
Tipo abatible automático
Combinador
Receptor óptico
Espejo
ADVERTENCIA
Siempre ajuste el brillo de la exhibición y la posición con el vehículo estacionado:
Es peligroso ajustar el brillo de la pantalla y la posición mientras conduce el vehículo ya que al
hacerlo puede distraer su atención del camino hacia adelante y resultar en un accidente.
PRECAUCIÓN
 (Con tipo abatible automático)
 No intente ajustar el ángulo o abra/cierre manualmente la exhibición de conducción
activa. Las huellas dactilares en la exhibición dificultarán la visión y el uso de demasiada
fuerza al usarla podría resultar en daños.
 No coloque objetos cerca de la exhibición de conducción activa. La exhibición de
conducción activa podría no funcionar o cu alquier interferencia con su funcionamiento
podría provocar daños.
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos4-47
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

No coloque bebidas cerca de la exhibición de conducción activa. Si agua u otros líquidos
salpican la exhibición de cond ucción activa, se podría dañar.
 No coloque objetos encima de la pantalla de visualización de conducción activa ni aplique
adhesivos a la hoja a prueba de polvo/receptor óptico pues podrían causar interferencias.
 Hay un sensor integrado para controlar la lu minosidad de la exhibición. Si se cubre el
receptor óptico, la luminosidad de la exhibición se reducirá haciendo que la exhibición
resulte difícil de ver.
 No permita que luz intensa incida en el recept or óptico. De lo contrario, podría ocasionar
daños.
NOTA
•El uso de gafas de sol polarizadas reducirá la visibilidad del visualizador de conducción
activa debido a las características del visualizador.
•Si se desconecta la batería y se vuelve a conectar o la batería tiene poca carga, se podría
desviar de la posición ajustada.
•La exhibición puede resultar difícil de ver o verse temporariamente afectada por las
condiciones del tiempo como la lluvia, nieve, luz y temperatura.
•Si se desmonta el sistema de audio, no se podrá usar el visualizador de conducción
activa.
La exhibición de conducción activa indica la siguiente informac ión:
•Advertencias y condiciones de funcionamiento de monitoreo de pu nto ciego (BSM)
Consulte la sección Monitoreo de punto ciego (BSM) en la página 4-135.
•Advertencias de sistema de soporte de reconocimiento de distancia (DRSS)
Consulte la sección Sistema de soporte de reconocimiento de dis tancia (DRSS) en la
página 4-148.
•Señales de tránsito y advertencias del sistema de reconocimient o de señales de tráfico
(TSR)
Consulte la sección Sistema de reconocimiento de señales de trá nsito (TSR) en la página
4-141.
•Condiciones de uso del control de crucero de radar de Mazda y d e la función Stop & Go
(MRCC con función Stop & Go)
Consulte Control de crucero de radar de Mazda y función Stop & Go (MRCC con función
Stop & Go) en la página 4-172.
•Advertencias y condiciones de funcionamiento del sistema de con trol de velocidad del
radar de Mazda (MRCC)
Consulte la sección Sistema de control de crucero de radar de M azda (MRCC) en la
página 4-158.
Al conducir
Tablero de instrumentos y pantalla
4-48
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

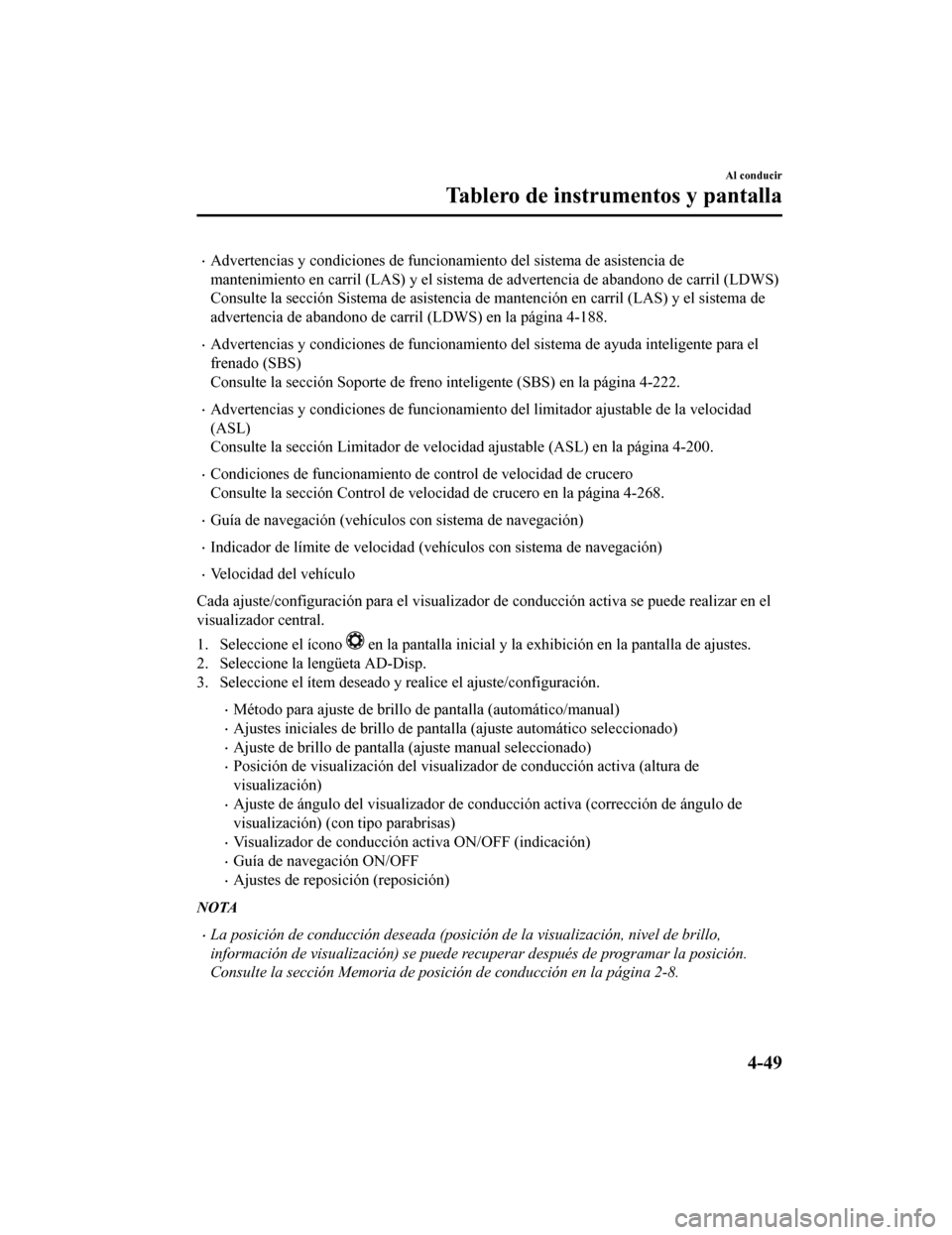

•Advertencias y condiciones de funcionamiento del sistema de asistencia de
mantenimiento en carril (LAS) y el sistema de advertencia de abandono de carril (LDWS)
Consulte la sección Sistema de asistencia de mantención en carr il (LAS) y el sistema de
advertencia de abandono de carril (LDWS) en la página 4-188.
•Advertencias y condiciones de funcionamiento del sistema de ayu da inteligente para el
frenado (SBS)
Consulte la sección Soporte de freno inteligente (SBS) en la pá gina 4-222.
•Advertencias y condiciones de funcionamiento del limitador ajus table de la velocidad
(ASL)
Consulte la sección Limitador de velocidad ajustable (ASL) en la página 4-200.
•Condiciones de funcionamiento de control de velocidad de crucer o
Consulte la sección Control de v elocidad de crucero en la página 4-268.
•Guía de navegación (vehículos con sistema de navegación)
•Indicador de límite de velocidad (vehículos con sistema de nave gación)
•Velocidad del vehículo
Cada ajuste/configuración para e l visualizador de conducción activa se puede realizar en el
visualizador central.
1. Seleccione el ícono
en la pantalla inicial y la exh ibición en la pantalla de ajustes.
2. Seleccione la lengüeta AD-Disp.
3. Seleccione el ítem deseado y realice el ajuste/configuración.
•Método para ajuste de brillo de pantalla (automático/manual)
•Ajustes iniciales de brillo de pantalla (ajuste automático sele ccionado)
•Ajuste de brillo de pantalla (ajuste manual seleccionado)
•Posición de visualización del visualizador de conducción activa (altura de
visualización)
•Ajuste de ángulo del visualizador de conducción activa (correcc ión de ángulo de
visualización) (con tipo parabrisas)
•Visualizador de conducción activa ON/OFF (indicación)
•Guía de navegación ON/OFF
•Ajustes de reposición (reposición)
NOTA
•La posición de conducción deseada (posició n de la visualización, nivel de brillo,
información de visualización) se puede recuperar después de programar la posición.
Consulte la sección Memoria de posic ión de conducción en la página 2-8.
Al conducir
Tablero de instrumentos y pantalla
4-49
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

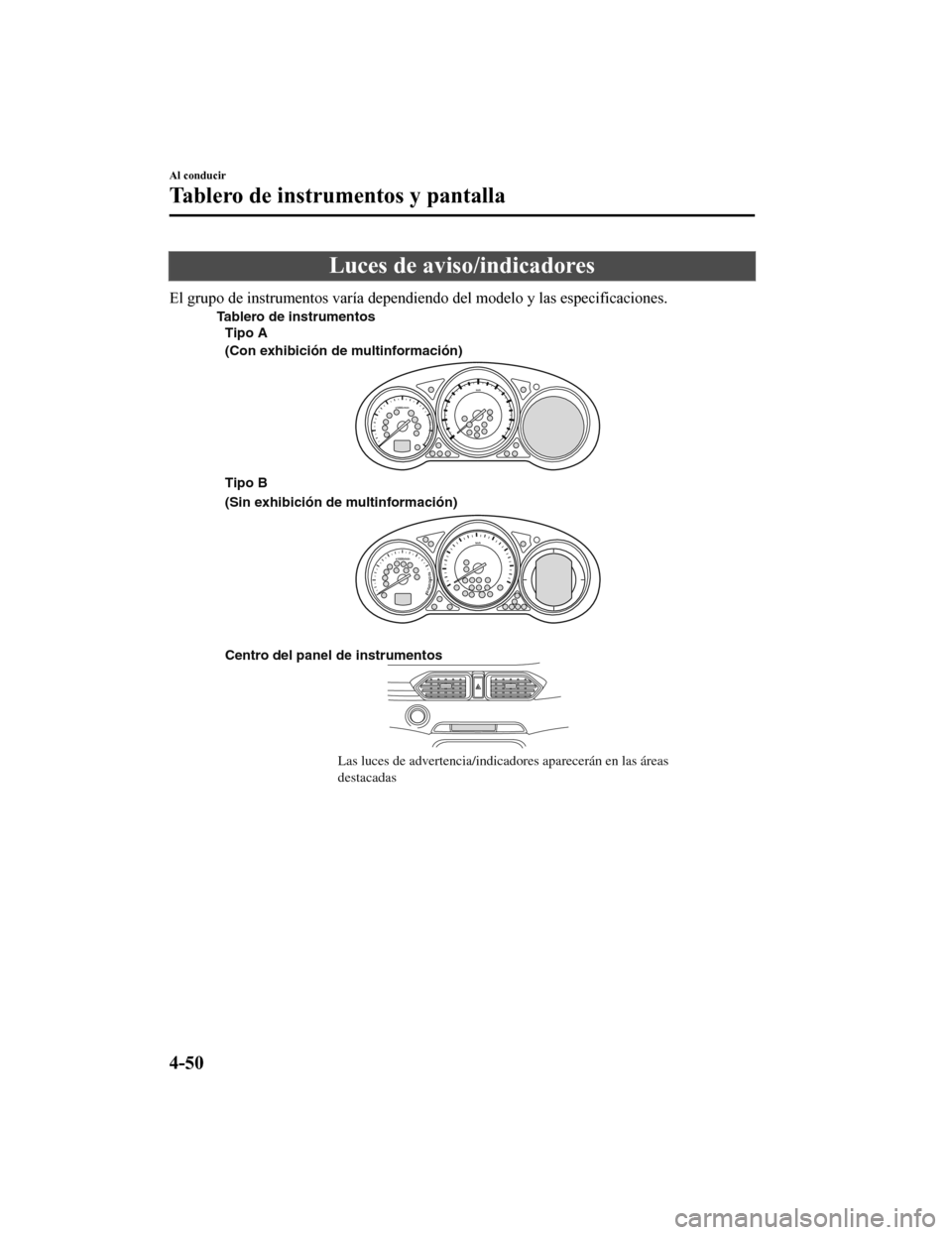

Luces de aviso/indicadores
El grupo de instrumentos varía dependiendo del modelo y las especificaciones.
Centro del panel de instrumentos
Las luces de advertencia/indicadores aparecerán en las áreas
destacadas
Tipo A
(Con exhibición de multinformación)
(Sin exhibición de multinformación)
Tablero de instrumentos
Tipo B
Al conducir
Tablero de instrumentos y pantalla
4-50
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37
