MAZDA MODEL CX-5 2019 Manual del propietario (in Spanish)

Ubicación de la marca
Se puede instalar un sistema de seguridad para niños i-Size en el asiento especificado de la
siguiente manera:
Asiento del pasajero de-
lantero Asiento trasero (lado ex-
terior) Asiento trasero (posición
central)
Sistemas de seguridad para niños i-Size Xi
-UX
Significado de las letras que a parecen en la tabla anterior:
i-U = Adecuado para sistemas d e seguridad para niños “universal ” i-Size mirando hacia atrás y adelante.
X = Posición de asiento no adecua do para sistemas de seguridad para niños “universal” i-Size.
NOTA
•Un sistema de seguridad para niños i-Size se refiere a un sistema de seguridad para niños
que obtuvo la certificación de categoría i-Size para la reglamentación UNECE 129.
•Los vehículos con la marca indicada en la superficie delantera de un respaldo trasero
no son sistemas para niños certificados i-Size.
Equipo de seguridad esencial
Sistema de seguridad para niños
2-43
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

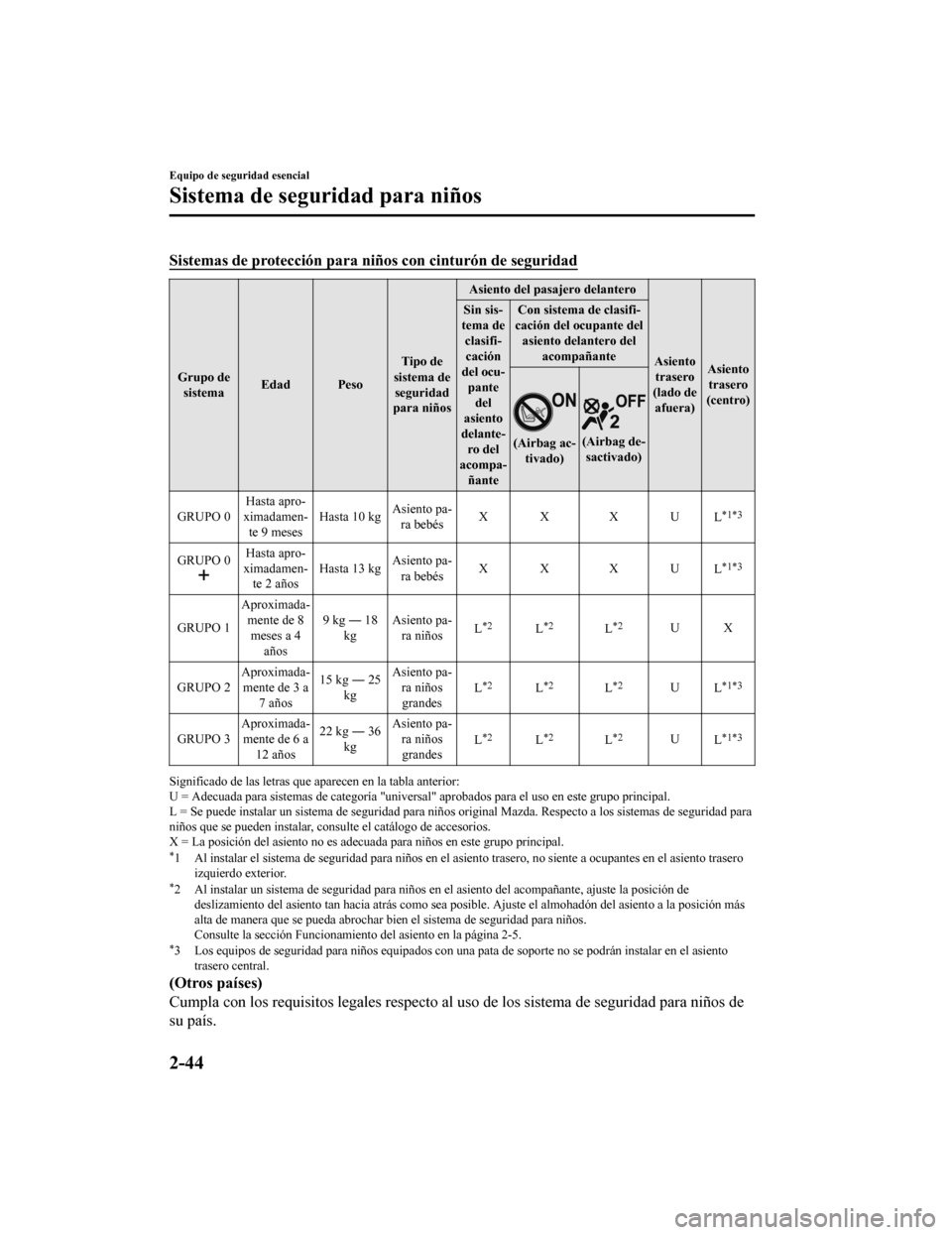

Sistemas de protección para niños con cinturón de seguridad
Grupo desistema Edad Peso Tipo de
sistema de seguridad
para niños Asiento del pasajero delantero
Asientotrasero
(lado de afuera) Asiento
trasero
(centro)
Sin sis-
tema de clasifi-cación
del ocu- pante del
asiento
delante- ro del
acompa- ñante Con sistema de clasifi-
cación del ocupante del asiento delantero del acompañante
(Airbag ac-tivado)(Airbag de-sactivado)
GRUPO 0 Hasta apro-
ximadamen- te 9 meses Hasta 10 kg
Asiento pa-
ra bebés XX XU
L
*1*3
GRUPO 0Hasta apro-
ximadamen- te 2 años Hasta 13 kg
Asiento pa-
ra bebés XX XU
L*1*3
GRUPO 1Aproximada-
mente de 8meses a 4 años 9 kg ― 18
kg Asiento pa-
ra niños L*2L*2L*2UX
GRUPO 2 Aproximada-
mente de 3 a 7 años 15 kg ― 25
kg Asiento pa-
ra niñosgrandes L
*2L*2L*2U
L*1*3
GRUPO 3 Aproximada-
mente de 6 a 12 años 22 kg ― 36
kg Asiento pa-
ra niñosgrandes L*2L*2L*2U
L*1*3
Significado de las letras que a parecen en la tabla anterior:
U = Adecuada para sistemas de cat egoría "universal" aprobados para el uso en este grupo principal.
L = Se puede instalar un sistema de seguridad para niños origin al Mazda. Respecto a los sistemas de seguridad para
niños que se pueden instalar, consulte el catálogo de accesorio s.
X = La posición del asiento no es adecuada para niños en este grupo principal.
*1 Al instalar el sistema de seguridad para niños en el asiento t rasero, no siente a ocupantes en el asiento trasero
izquierdo exterior.
*2 Al instalar un sistema de segur idad para niños en el asiento del acompañante, ajuste la posición de
deslizamiento del asiento tan hacia atrás co mo sea posible. Ajuste el almohadón del asie nto a la posición más
alta de manera que se pueda abroc har bien el sistema de seguridad para niños.
Consulte la sección Funcionamiento del asiento en la página 2-5 .
*3 Los equipos de seguridad para niños equipados con una pata de soporte no se podrán instalar en el asiento
trasero central.
(Otros países)
Cumpla con los requisitos legale s respecto al uso de los sistema de seguridad para niños de
su país.
Equipo de seguridad esencial
Sistema de seguridad para niños
2-44
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

Instalación de sistemas deseguridad para niños
▼ Ménsula de anclaje
Hay ménsulas de anclaje para asegurar los
sistemas de seguridad para niños
equipados en el vehículo. Ubique cada
posición de anclaje usando la figura.
Para instalar un sistema de seguridad para
niños, desmonte el reposacabezas.
Siempre siga el manual de instrucciones
que acompaña al sistema de seguridad
para niños.

Ubicación de la ménsula de anclaje
Use las ubicaciones de la ménsula de
anclaje indicadas para instalar un sistema
de seguridad para niños equipado con una
correa de sujeción.
Para el lado
izquierdoPara el lado derecho
ADVERTENCIA
Coloque siempre la correa de sujeción en la
posición correcta de anclaje de la correa de
sujeción:
Colocar la correa de sujeción en una
posición de anclaje incorrecta es peligroso.
En caso de un choque, la correa de sujeción
se puede deslizar y
aflojar el sistema de
seguridad para niños. Si el sistema de
seguridad para niños se mueve puede
resultar en la muerte o heridas al niño.
Desmonte siempre los reposacabezas e
instale el sistema de seguridad para niños:
Instalar un sistema de seguridad para
niños sin desmontar el reposacabezas es
peligroso. El sistema de seguridad para
niños no se puede instalar correctamente
lo que puede resultar en la muerte o
heridas al niño.
Correa de sujeción
Adelante
Equipo de seguridad esencial
Sistema de seguridad para niños
2-45
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

Instale siempre el reposacabezas y ajústelo
en la posición más adecuada después de
desmontar el sistema de seguridad para
niños.
Conducir con el reposacabezas
desmontado es peligroso ya que no se
puede prevenir el impacto en la cabeza de
un ocupante durante el frenado de
emergencia o un choque, lo que puede
resultar en un accidente grave, heridas o
muerte.
Consulte la sección Reposacabezas en la
página 2-18.
▼Uso del cinturón de seguridad
Al instalar el sistema de seguridad para
niños, siga las instrucciones de instalación
incluidas con el producto.
Además, desmonte el reposacabezas. No
obstante, al instalar un asiento de refuerzo,
instale siempre el reposacabezas del
vehículo en el asiento donde se encuentre
instalado el asiento de refuerzo.
▼Uso del anclaje ISOFIX
ADVERTENCIA
Para usar el sistema de seguridad para
niños siga siempre las instrucciones del
fabricante del mismo:
Un sistema de seguridad para niños sin
asegurar es peligroso. En caso de una
frenada repentina o un choque se puede
mover y ocasionar heridas graves o la
muerte del niño u otros ocupantes.
Asegúrese que el sistema de seguridad
para niños está bien seguro en su lugar de
acuerdo con las instrucciones del
fabricante.
Asegúrese que el sistema de seguridad
para niños está bien seguro:
Un sistema de seguridad para niños mal
asegurado es peligros
o. En una frenada
brusca o un accidente, se puede proyectar
hacia adelante y golpear a alguien,
provocándole heridas graves. Cuando no
se usa, desmóntelo del vehículo, póngalo
en el compartimiento para equipajes o al
menos asegúrese que están bien sujeto a
los anclajes ISOFIX.
Asegúrese de que no haya cinturones de
seguridad ni objetos extraños cerca o
alrededor del sistema de seguridad para
niños de asegurar con anclajes ISOFIX:
Es peligroso no seguir las instrucciones del
fabricante del sistema de seguridad para
niños al instalar el sistema de seguridad
para niños. Si los cinturones de seguridad o
un objeto extraño impiden que el sistema
de seguridad para niños sea instalado en
los anclajes ISOFIX, y el sistema de
seguridad para niños está bien instalado, el
sistema de seguridad para niños se pueden
mover en una frenada repentina o un
choque, causándole heridas graves o la
muerte al niño u otros ocupantes. Al
instalar el sistema de seguridad para niños,
asegúrese de que no haya cinturones de
seguridad ni objeto s extraños cerca o
alrededor de los anclajes ISOFIX. Siga
siempre las instrucciones del fabricante del
sistema de seguridad para niños.
1. Primero, ajuste el asiento delantero para permitir que haya una separación
entre el sistema de seguridad para
niños y el asiento delantero (página 2-
5).
2. Si el asiento trasero está reclinado, vuelva a colocarlo en posición vertical.
Equipo de seguridad esencial
Sistema de seguridad para niños
2-46
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

3. Asegúrese de que el respaldo está bienseguro empujándolo hasta que esté
completamente trabado.
4. Expanda ligeramente las costuras en la parte de atrás del almohadón del
asiento para verificar las ubicaciones
de los anclajes ISOFIX.

Tipo A Tipo B
NOTA
Las marcas encima de los anclajes
ISOFIX indican las ubicaciones de los
anclajes ISOFIX para colocar un
sistema de seguridad para niños.
5. Desmonte el reposacabezas. Sin
embargo, al instalar un asiento de
refuerzo, instale siempre el
reposacabezas del vehículo en el
asiento donde se encuentre instalado el
asiento de refuerzo.
Consulte la sección Reposacabezas en
la página 2-18.
6. Asegure el sistema de seguridad para niños usando el anclaje ISOFIX, siga
las instrucciones del fabricante del
sistema de seguridad para niños.
7. Si su sistema de seguridad para niñosestá equipado con una correa de
sujeción, probablemente signifique que
es muy importante colocar
correctamente la correa de sujeción
para la seguridad del niño. Siga las
instrucciones del fabricante del sistema
de seguridad para niños al instalar las
correas de sujeción (página 2-45).
ADVERTENCIA

Coloque siempre la correa de sujeción en la
posición correcta de anclaje de la correa de
sujeción:
Colocar la correa de sujeción en una
posición de anclaje incorrecta es peligroso.
En caso de un choque, la correa de sujeción
se puede deslizar y aflojar el sistema de
seguridad para niños. Si el sistema de
seguridad para niños se mueve puede
resultar en la muerte o heridas al niño.
Equipo de seguridad esencial
Sistema de seguridad para niños
2-47
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

Desmonte siempre el reposacabezas e
instale el sistema de seguridad para niños
(excepto al instalar un asiento de refuerzo):
Instalar un sistema de seguridad para
niños sin desmontar el reposacabezas es
peligroso. El sistema de seguridad para
niños no se puede instalar correctamente
lo que puede resultar en la muerte o
heridas al niño.
Correa de sujeciónAdelante
Instale siempre el reposacabezas y ajústelo
en la posición más adecuada después de
desmontar el sistema de seguridad para
niños:
Conducir con el reposacabezas
desmontado es peligroso ya que no se
puede prevenir el impacto en la cabeza de
un ocupante durante el frenado de
emergencia o un choque, lo que puede
resultar en un accidente grave, heridas o
muerte.
Consulte la sección Reposacabezas en la
página 2-18.
Equipo de seguridad esencial
Sistema de seguridad para niños
2-48
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

Precauciones del sistema de seguridad suplementario
(SRS)
Los sistemas de seguridad suplementarios (SRS) delantero y late ral incluyen diferentes tipos
de airbags. Verifique los diferentes tipos d e airbags que están equipados en su vehículo
localizando los indicadores de ubicación "SRS AIRBAG". Estos indicadores son visibles
en el área donde están instalados los airbags.
Los airbags están instalados en las siguientes ubicaciones:
•El cubo del volante (airbag del lado del conductor)
•El grupo de instrumentos del lado del pasajero (airbag del lado del pasajero)
•Los laterales exteriores de los respaldos delanteros (airbags laterales)
•Los pilares de las ventanas delanteras y traseras, y el borde d el techo a lo largo de ambos
lados (airbags de cortina)

Los sistemas de seguridad supleme ntarios con airbag fueron diseñados para proporcionarle
protección suplementaria en ciertas situaciones, por lo tanto e s siempre importante usar los
cinturones de seguridad de la siguiente manera:

Si no se usa el cinturón de seguridad, un airbag, por sí solo, no le protegerá adecuadamente
en caso de accidente. Se deben usar los cinturones de seguridad para:
•Evitar que el ocupante sea arrojado contra un airbag inflándose.
•Reducir la posibilidad de heridas durante un accidente en el que los airbags no sirvan de
protección, como: un vuelco, o choques traseros.
•Reducir la posibilidad de heridas en choques frontales, casi fr ontales o laterales que no
son lo suficientemente importantes como para inflar los airbags .
•Reducir la posibilidad de verse proyectado hacia el exterior del vehículo.
•Reducir la posibilidad de herida s en la parte baja del cuerpo y las piernas durante un
accidente debido a que los airbags no protegen estas partes del cuerpo.
•Mantener al conductor en una posición donde pueda tener mayor c ontrol del vehículo.
Equipo de seguridad esencial
Airbags SRS
2-49
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

Si su vehículo también está equipado con un sistema de clasificación de ocupantes para
asiento delantero del acompañante, consulte el Sistema de clasi ficación de ocupantes
para asiento delantero del acompañante (página 2-66) por detall es.
Si su vehículo está equipado con un sistema de clasificación de ocupantes para asiento
delantero del acompañante, el indicador de desactivación del ai rbag del acompañante se
enciende durante un tiempo especificado después de colocar el e ncendido en la posición
ON.


Un niño demasiado pequeño para usar un cinturón de seguridad de be ser cuidadosamente
protegido usando un sistema de se guridad para niños (página 2-29).

Tenga en cuenta cuidadosamente que sistema de seguridad para ni ños es necesario para su
niño y siga las instrucciones de instalación en este Manual par a el propietario así como las
instrucciones del fabricante del s istema de seguridad para niños.
ADVERTENCIA
Los cinturones de seguridad deben ser usados en vehículos equipados con bolsa de aire:
Es peligroso depender sólo de las bolsas de ai re para protección en caso de un accidente.
Solas, las bolsas de aire no le prevendrán de heridas graves. Las bolsas de aire
correspondientes se inflarán sólo en caso de l primer choque, sea un choque frontal, casi
frontal o lateral de al menos moderado. To dos los pasajeros deben usar siempre los
cinturones de seguridad.

Equipo de seguridad esencial
Airbags SRS
2-50
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

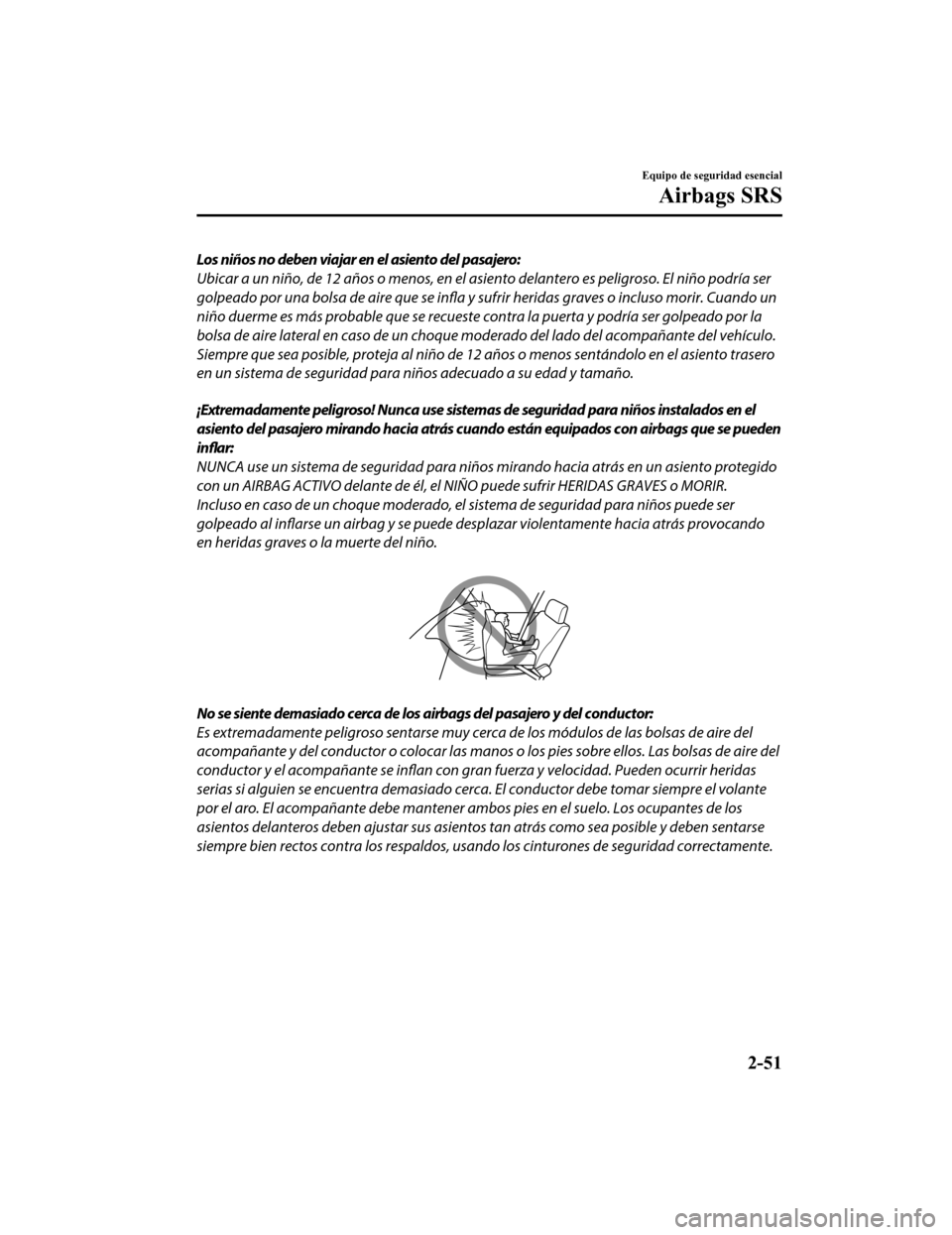

Los niños no deben viajar en el asiento del pasajero:
Ubicar a un niño, de 12 años o menos, en el asiento delantero es peligroso. El niño podría ser
golpeado por una bolsa de aire que se infla y su frir heridas graves o incluso morir. Cuando un
niño duerme es más probable que se recueste contra la puerta y podría ser golpeado por la
bolsa de aire lateral en caso de un choque moderado del lado del acompañante del vehículo.
Siempre que sea posible, proteja al niño de 12 años o menos sentándolo en el asiento trasero
en un sistema de seguridad para ni ños adecuado a su edad y tamaño.
¡Extremadamente peligroso! Nunca use sistemas de seguridad para niños instalados en el
asiento del pasajero mirando hacia atrás cuando están equipados con airbags que se pueden
inflar:
NUNCA use un sistema de seguridad para niños mirando hacia atrás en un asiento protegido
con un AIRBAG ACTIVO delante de él, el NIÑO puede sufrir HERIDAS GRAVES o MORIR.
Incluso en caso de un choque moderado, el sistema de seguridad para niños puede ser
golpeado al inflarse un airbag y se puede desplazar violentamente hacia atrás provocando
en heridas graves o la muerte del niño.

No se siente demasiado cerca de los airbags del pasajero y del conductor:
Es extremadamente peligroso sentarse muy cerca de los módulos de las bolsas de aire del
acompañante y del conductor o colocar las manos o los pies sobre ellos. Las bolsas de aire del
conductor y el acompañante se inflan con gran fuerza y velocidad. Pueden ocurrir heridas
serias si alguien se encuentra demasiado cerca. El conductor debe tomar siempre el volante
por el aro. El acompañante debe mantener ambo s pies en el suelo. Los ocupantes de los
asientos delanteros deben ajustar sus asientos tan atrás como sea posible y deben sentarse
siempre bien rectos contra los respaldos, usan do los cinturones de seguridad correctamente.
Equipo de seguridad esencial
Airbags SRS
2-51
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

Siéntase en el centro del asiento y use los cinturones de seguridad correctamente:
Es extremadamente peligroso sentarse muy cerca de los módulos de las bolsas de aire
laterales o colocar las manos sobre ellos, o dormir contra la puerta o colgarse de la ventanilla.
Las bolsas de aire laterales y de cortina se inflan con mucha fuerza y velocidad
expandiéndose directamente a lo largo de la pu erta del lado que se choca el vehículo. Pueden
ocurrir heridas serias si alguien se encuentr a demasiado cerca de una puerta o se encuentra
apoyado contra una ventana, o si uno de los oc upantes traseros se agarra de los respaldos de
los asientos delanteros. Dele a las bolsas de aire laterales y de cortina el espacio necesario
para que funcionen sentándose en el centro del asiento mientras el vehículo está en
movimiento y use los cinturones de seguridad correctamente.
No coloque objetos sobre o cerca del área donde se inflan las bolsas de aire del conductor y
del acompañante:
Colocar un objeto en el módulo de la bols a de aire del conductor y el acompañante o algo
adelante de estos es peligroso. En caso de acci dente, un objeto puede interferir con la bolsa de
aire al inflarse y lastimar a los ocupantes.
No coloque objetos sobre o cerca del área donde se infla una bolsa de aire lateral:
Colocar objetos en un asiento delantero de mane ra tal que cubra el lado exterior del asiento
de cualquier manera es peligroso. En caso de a ccidente el objeto puede interferir con la bolsa
de aire lateral, que se infla desde el lado de afuera de los
asientos delanteros, impidiendo la
protección adicional del sistema de la bolsa de aire lateral o redireccionando la bolsa de aire
de manera peligrosa. Además, la bolsa de aire se podría cortar saliendo los gases.
No cuelgue bolsas, bolsillos para mapas o moch ilas con correas laterales en los respaldos de
los asientos delanteros. Nunca use cubre asientos en los asientos delanteros. Mantenga
siempre los módulos de las bolsas de aire laterales de los asientos delanteros libres para que
se puedan inflar en caso de un choque lateral.
No coloque objetos sobre o cerca del área donde se infla una bolsa de aire de cortina:
Es peligroso colocar objetos en áreas donde se activa la bolsa de aire de cortina como en el
vidrio del parabrisas, vidrios de puertas laterale s, pilares de ventanilla delantera y trasera y a
lo largo del borde del techo y agarraderas del techo. En caso de un accidente el objeto podría
interferir con la bolsa de aire de cortina, qu e se infla desde los pilares de ventanillas
delanteras y traseras y a lo largo del borde del techo, impidiendo la protección adicional del
sistema de bolsa de aire de cortina o redirig iendo la bolsa de aire de una manera que es
peligrosa. Además, la bolsa de aire se podría cortar saliendo los gases.
No coloque perchas o cualquier otro objeto en las agarraderas. Al colgar ropa, cuélguela
directamente en el gancho para ropa. Mantenga siempre los módulos de la bolsa de aire de
cortina libres para que se puedan inflar en caso de un choque lateral.
Equipo de seguridad esencial
Airbags SRS
2-52
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37
