▼Cuentakilómetros total,
cuentakilómetros parcial y selector
de cuentakilómetros parcial
El cuentakilómetros
total se muestra
continuamente en la pantalla cuando el
encendido se cambia a ON, y la pantalla
TRIP A o TRIP B se muestra usando el
interruptor INFO.

Oprima el interruptor INFO
Interruptor INFO
Cuentakilómetros total,
cuentakilómetros parcial A
Cuentakilómetros total,
cuentakilómetros parcial B
Cuentakilóme tros total
El cuentakilómetro s total muestra la
distancia total recorrida por el vehículo.
Cuentakilómetr os parcial
Se indica la distancia de conducción para
el intervalo especificado. Se pueden medir
dos tipos (TRIP A, TRIP B) de distancia
de intervalo y consumo promedio de
combustible para cada uno.

Por ejemplo, el cuentakilómetros parcial A
puede registrar la distancia desde el punto
de origen, y el cuen takilómetros parcial B
puede registrar desde el momento en que
se llenó el tanque de combustible.

Cuando se encuentre seleccionado el
cuentakilómetros parcial A, se exhibirá
TRIP A. Cuando se encuentre
seleccionado el cuentakilómetros parcial
B, se exhibirá TRIP B.

El cuentakilómetros parcial y el consumo
promedio de combustible se pueden
reiniciar pulsando el interruptor INFO
durante 1,5 segundos o más mientras se
encuentra en uno de los modos.
NOTA
Sólo los cuentakilómetros parcial
registran décimas de kilómetros.
El registro del cuentakilómetros será
borrado cuando:
La fuente de alimentación se
interrumpe (se quema un fusible o la
batería está desconectada).
El vehículo se conduce más de
9.999,9 km.
▼ Medidor de temperatura del
refrigerante del motor
Exhibe la temperatura de refrigerante de
motor. El medidor azul indica que la
temperatura de refrigerante de motor esta
baja, y el medidor rojo indica que la
temperatura de refrigerante de motor está
alta y sobrecalentándose.

Al conducir
Tablero de instrumentos y pantalla
4-47
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

PRECAUCIÓN
Si parpadea la advertencia de temperatura
de refrigerante del motor alta (rojo), existe
la posibilidad de sobrecalentamiento.
Conduzca lentamente para reducir la
carga del motor hasta que encuentre un
lugar seguro para estacionar el vehículo y
espere a que el motor se enfríe.
Consulte la sección Sobrecalentamiento en
la página 7-39.
NOTA
La unidad de temperatura (Centígrados/
Fahrenheit) del visualizador del
medidor de refrigerante del motor
cambia junto con la unidad de
temperatura del visualizador de
temperatura del exterior.
Consulte la sección Características de
personalización en la página 9-13.
En una conducción normal, la
temperatura del refrigerante del motor
se estabiliza en 100 °C o menos, y el
medidor indicará un rango inferior a
100 °C.
▼Medidor de combustible
El medidor de combustible muestra
aproximadamente cuánto combustible
resta en el depósito cuando el conmutador
de arranque se coloca en la posición ON.
Recomendamos mantener lleno más de 1/4
del depósito.

Llen
o
1/4
Lleno
Vacío
Si el nivel de combustible está bajo, () y
(
) cambia a color ámbar. Agregue
combustible tan pronto como sea posible.
Consulte la sección Tomar medidas en la
página 7-59.
NOTA
Después de llenar de combustible,
puede ser necesario algún tiempo para
que el indicador se estabilice. Además,
el indicador se puede desviar un poco al
conducir en una subida o una curva
debido a que el combustible dentro del
tanque se mueve.
La dirección de la flecha () indica que
la tapa del llenador de combustible se
encuentra del lado izquierdo del
vehículo.
Al conducir
Tablero de instrumentos y pantalla
4-48
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

(SKYACTIV-D 2.2)
Si el rendimiento del motor no es
consistente o se apaga debido a la mala
calidad del combustible, agregue
combustible tan pronto como sea posible y
agregue al menos 10 litros de combustible.
▼Iluminación del panel de
instrumentos
Cuando las luces están encendidas con el
encendido en la posición ON, el brillo de
la iluminación del panel de instrumentos
se muestra atenuada. Sin embargo, cuando
el sensor de luz detecta que el área
alrededor está iluminada como cuando las
luces están encendidas durante el día, la
iluminación del tablero no se atenúa.
NOTA
Cuando el encendido está en ON a
última hora de la tarde o al amanecer,
la iluminación del tablero se atenúa
durante varios segundos hasta que el
sensor de luz detecta la iluminación en
el área alrededor sin embargo, el
atenuador de iluminación podría
cancelarse después que se detecta la
iluminación.
Cuando las luces están encendidas, se
enciende el indicador de luces
encendidas en el tablero de
instrumentos.
Consulte la sección Faros en la página
4-96.
El brillo del panel de instrumentos y la
iluminación del panel de instrumentos se
puede ajustar girando la perilla.
El brillo disminuye girando la perilla
hacia la izquierda. Se puede escuchar un
bip cuando se gira la perilla a la
posición de mayor brillo.
El brillo aumenta girando la perilla
hacia la derecha.
Para oscurecer
Para aclarar
Función para cancelación del atenuador
de iluminación
El atenuador de iluminación se puede
cancelar girando la perilla de iluminación
del grupo de instrumentos hacia la derecha
hasta que se escuche un pitido mientras el
tablero de instrumentos está atenuado con
el conmutador de arranque en ON. Si la
visibilidad del grupo de instrumentos se ve
reducida por el reflejo de la luz de
alrededor, cancele el atenuador de
iluminación.
NOTA
La atenuación de la iluminación se
puede cancelar pulsando la perilla de
iluminación del tablero de instrumentos.
Cuando el atenuador de iluminación
está cancelado, no se podrá atenuar el
grupo de instrumentos aunque las luces
de estén encendidas.
Cuando se cancele el atenuador de
iluminación, la pantalla en la exhibición
central cambiará a exhibir
constantemente la pantalla diurna.
Al conducir
Tablero de instrumentos y pantalla
4-49
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

▼Visualización de temperatura
exterior
Cuando el conmutador de arranque está en
la posición ON, se muestra la temperatura
exterior.

NOTA
En las siguientes condiciones, la
temperatura exterior exhibida puede
variar de la temperatura exterior actual
dependiendo del área alrededor y las
condiciones del vehículo:
Temperaturas significativamente frías
o altas.
Cambios bruscos en la temperatura
exterior.
El vehículo está estacionado.
El vehículo se conduce a bajas
velocidades.
Cambio de la unidad de temperatura
del visualizador de temperatura del
exterior (Vehículos con sistema de audio
tipo B)
La unidad de temperatura exterior se
puede cambiar entre Celsius y Fahrenheit.
Se pueden cambiar los ajustes usando la
pantalla de exhibición central.
Consulte la sección Características de
personalización en la página 9-13.
NOTA
Cuando se cambia la unidad de
temperatura indicada en el visualizador
de temperatura del exterior, la unidad de
temperatura indicada en el visualizador
del medidor de refrigerante del motor
cambia junto con ella.
Luz de aviso de temperatura exterior*
Cuando la temperatura exterior es baja, la
indicación parpadea y se escucha un pitido
para advertirle de la posibilidad de hielo
en el camino.
Si la temperatura del exterior es menor de
aproximadamente 4 °C, la exhibición de la
temperatura del exterior y la marca
destella durante diez segundos y se
escucha un bip.
NOTA
Si la temperatura exterior es menor
a -20 °C, no sonará el bip. Sin embargo,
la marca
se encenderá.
▼ Distancia a recorrer con
combustible disponible
Este muestra la distancia aproximada que
puede viajar con el combustible restante
basándose en el consumo de combustible.
La distancia para estar vacío será
calculada y exhibida cada segundo.

NOTA
A pesar que la exhibición de distancia a
recorrer con combustible disponible
puede indicar que se puede recorrer
bastante antes de tener que cargar
combustible, se recomienda cargar
combustible lo antes posible si el nivel
de combustible está muy bajo o se ha
encendido la advertencia de nivel bajo
de combustible.
La exhibición no cambiará a menos que
agregue más de aproximadamente 9
litros de combustible.
Al conducir
Tablero de instrumentos y pantalla
4-50*Algunos modelos
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

La distancia restante hasta vaciarse es
la distancia aproximada restante que se
puede conducir el vehículo hasta que
todas las marcas de graduación en el
medidor de combustible indicando el
suministro de combustible restante
desaparezcan.
Si no hay información de ahorro de
combustible antigua como al comprar el
vehículo por primera vez o la
información ha sido borrada al
desconectar los cables de la batería, la
distancia a recorrer con combustible
disponible/rango puede ser diferente de
la cantidad indicada.
▼Economía promedio de combustible
El consumo promedio de combustible se
calcula cada minuto a partir de la distancia
total del viaje en el cuentakilómetros
parcial y el consumo total de combustible,
y se exhibe el consumo promedio de
combustible para TRIP A o TRIP B.

El consumo medio de combustible y los
cuentakilómetros parcial se pueden
reponer oprimiendo el interruptor INFO
durante 1,5 segundos o más mientras se
encuentra en uno de los modos. Después
de borrar los datos, se recalcula el
consumo de combustible y se indica el - - -
L/100 km para el minuto anterior.
▼Consumo de combustible actual
Este exhibe el consumo de combustible
actual calculando el consumo de
combustible y la distancia recorrida.

NOTA
Indica la posición 0 cuando la velocidad
del vehículo es de unos 5 km/h o inferior.
▼
Monitor de mantenimiento*
Las siguientes notificaciones de período
de mantenimiento se pueden mostrar
activando el monitor de mantenimiento.
Programa de mantenimiento
Rotación de neumáticos
Cambio de aceite
Cuando los días restantes hasta el periodo
de mantenimiento sean 15 o menos, o
cuando la distancia restante sea de 1.000
km o inferior, se mostrará un mensaje al
colocar el conmutador de arranque en la
posición ON.
Para el método de ajuste y las indicaciones
para el monitor de mantenimiento,
consulte las sección Monitor de
mantenimiento.
Consulte la sección Monitor de
mantenimiento en la página 6-16.
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos4-51
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

▼Pantalla de AdBlue® restante y
distancia máxima de conducción
*
La cantidad restante de AdBlue® y la
indicación de distancia restante hasta
vaciarse se exhiben cuando el encendido
se gira a ON.

Si la cantidad restante de AdBlue
® es baja
o hay un problema con el sistema de
reducción catalítica selectiva (SCR) y hay
una distancia de conducción restante
máxima menor, la indicación de distancia
restante hasta que el depósito se vacíe se
mostrará de forma continua.

Si la cantidad restante de AdBlue
® es baja
o hay un problema con el sistema SCR, la
luz de advertencia del sistema SCR se
encenderá/parpadeará y se mostrará un
mensaje de advertencia.
Consulte la sección Indicaciones del
sistema de reducción catalítica selectiva
(SCR) en la página 4-294.
▼ Alarma de velocidad del vehículo*
En este modo, se muestra el ajuste actual
para la alarma de velocidad del vehículo.
Puede cambiar el ajuste de la velocidad
del vehículo a la que se activa la
advertencia.
NOTA
La exhibición para la alarma de velocidad
del vehículo se activa a la misma vez que
se escucha el bip.
La alarma de velocidad del vehículo se
puede ajustar usando la exhibición central.
NOTA
Ajuste siempre la velocidad del vehículo
de acuerdo con las leyes y
reglamentaciones del país/ciudad en que
se conduce el vehículo. Además, verifique
siempre la velocidad del vehículo usando
el velocímetro.
▼ Visualización del sistema de control
de puntos ciegos (BSM)
Exhibe el estado del sistema.

Consulte la sección Monitoreo de punto
ciego (BSM) en la página 4-155.
Al conducir
Tablero de instrumentos y pantalla
4-52*Algunos modelos
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

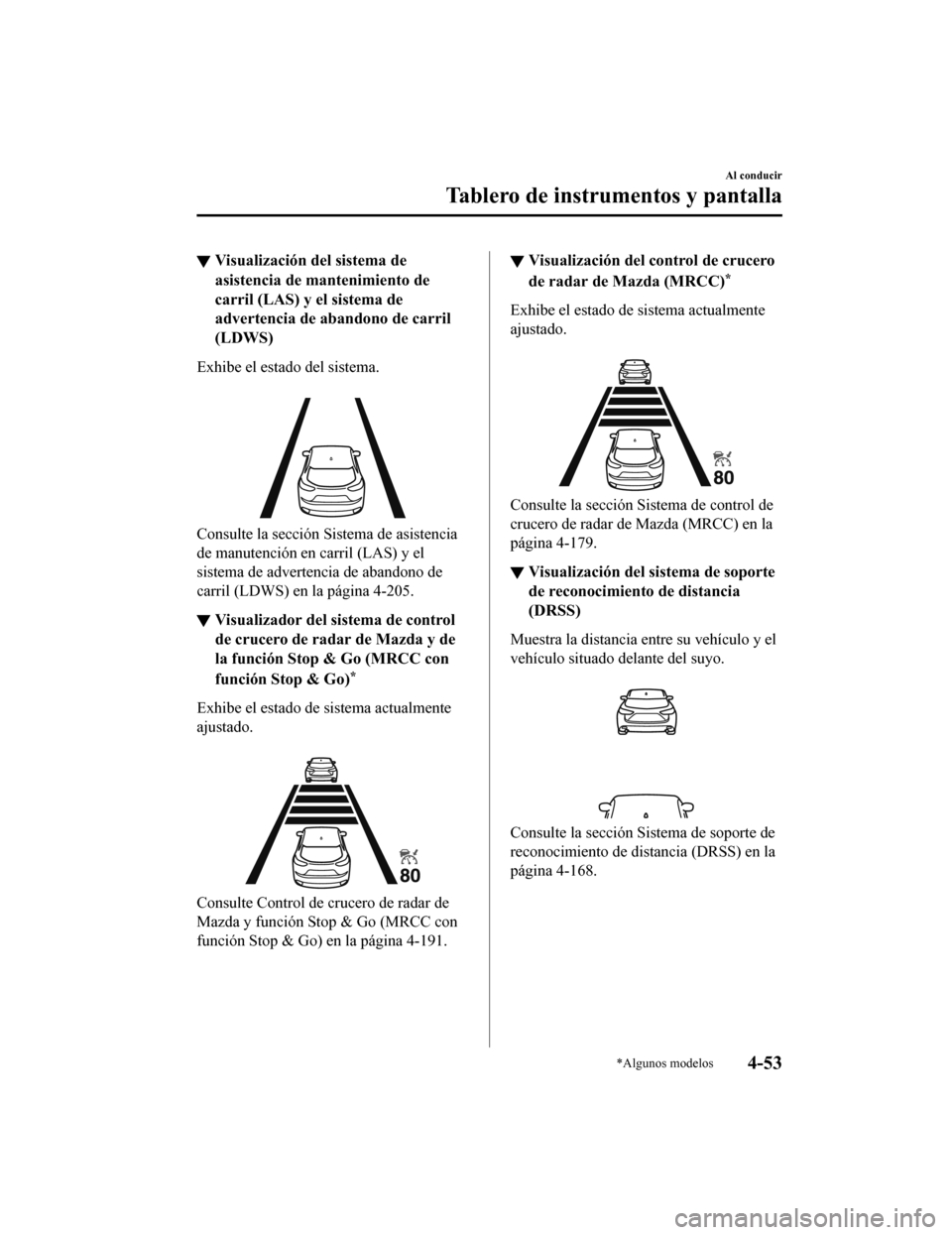

▼Visualización del sistema de
asistencia de mantenimiento de
carril (LAS) y el sistema de
advertencia de abandono de carril
(LDWS)
Exhibe el estado del sistema.

Consulte la sección Sistema de asistencia
de manutención en carril (LAS) y el
sistema de advertencia de abandono de
carril (LDWS) en la página 4-205.
▼Visualizador del sistema de control
de crucero de radar de Mazda y de
la función Stop & Go (MRCC con
función Stop & Go)
*
Exhibe el estado de sistema actualmente
ajustado.

Consulte Control de crucero de radar de
Mazda y función Stop & Go (MRCC con
función Stop & Go) en la página 4-191.
▼Visualización del control de crucero
de radar de Mazda (MRCC)*
Exhibe el estado de sistema actualmente
ajustado.

Consulte la sección Sistema de control de
crucero de radar de Mazda (MRCC) en la
página 4-179.
▼Visualización del sistema de soporte
de reconocimiento de distancia
(DRSS)
Muestra la distancia entre su vehículo y el
vehículo situado delante del suyo.

Consulte la sección Sistema de soporte de
reconocimiento de distancia (DRSS) en la
página 4-168.
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos4-53
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

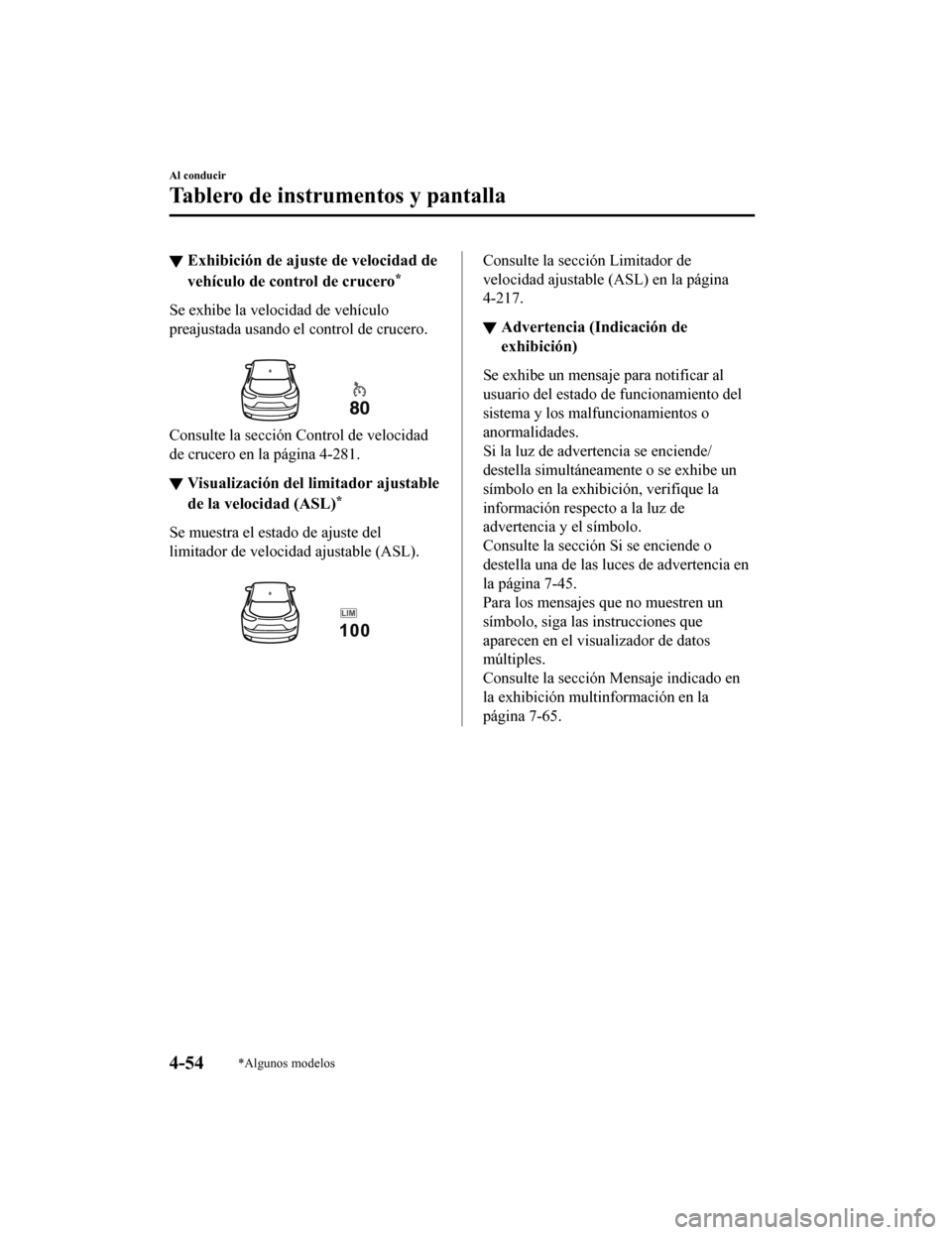

▼Exhibición de ajuste de velocidad de
vehículo de control de crucero*
Se exhibe la velocidad de vehículo
preajustada usando el control de crucero.

Consulte la sección Control de velocidad
de crucero en la página 4-281.
▼Visualización del limitador ajustable
de la velocidad (ASL)*
Se muestra el estado de ajuste del
limitador de velocidad ajustable (ASL).

Consulte la sección Limitador de
velocidad ajustable (ASL) en la página
4-217.
▼ Advertencia (Indicación de
exhibición)
Se exhibe un mensaje para notificar al
usuario del estado de funcionamiento del
sistema y los malfuncionamientos o
anormalidades.
Si la luz de advertencia se enciende/
destella simultáneamente o se exhibe un
símbolo en la exhibición, verifique la
información respecto a la luz de
advertencia y el símbolo.
Consulte la sección Si se enciende o
destella una de las luces de advertencia en
la página 7-45.
Para los mensajes que no muestren un
símbolo, siga las instrucciones que
aparecen en el visualizador de datos
múltiples.
Consulte la sección Mensaje indicado en
la exhibición mult
información en la
página 7-65.
Al conducir
Tablero de instrumentos y pantalla
4-54*Algunos modelos
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

▼Luces de aviso/indicadores
El grupo de instrumentos varía dependiendo del modelo y las especificaciones.
Las luces de advertencia aparecerán en las áreas
destacadas
Tablero de
instrumentos
Centro del panel de
instrumentos
▼
Indicación de advertencia/Advertencias
Estas luces se encienden o parpadean para notificar al usuario el estado de funcionamiento
del sistema o un funcionamiento incorrecto del sistema.
Señal
Advertencia Página
Advertencia del sistema de frenos*17-45
Advertencia del sistema antibloqueo de frenos (ABS)*1
Advertencia del
sistema electró-
nico de distribu-
ción de fuerza
de frenos7-45
Advertencia de ABS7-48
Indicación de advertencia/advertencia de sistema de carga*17-45
Advertencia de aceite del motor*17-45
(Rojo) Advertencia de temperatura de refrigerante del motor alta
*17-45
Al conducir
Tablero de instrumentos y pantalla
4-55
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

SeñalAdvertencia Página
Indicación de malfuncionamiento de la dirección asistida 7-45
Indicación de advertencia principal7-48
Indicación de advertencia/advertencia de freno de mano eléctrico (EPB)*17-48
Advertencia de verificación del motor*17-48
(Ámbar)
*Advertencia i-stop*17-48
*Indicación de advertencia i-ELOOP7-48
*Indicación de advertencia/luz de advertencia del sistema de reducción ca-
talítica selectiva (SCR)*17-48
*Indicación de advertencia de transmisión automática 7-48
*Indicación de advertencia de la 4WD7-48
Advertencia del sistema de pretensores de cinturones de seguridad/airbag*17-48
*Luz de aviso del sistema de control de la presión de los neumáticos*1
Parpadeo
7-48
Se enciende 7-59
(Ámbar/blanco) Indicación de advertencia KEY Ámbar
7-48
Blanco 7-59
(Ámbar)
*Indicación de advertencia/advertencia del sistema de control de luces de
carretera (HBC)*17-48
*Indicación de advertencia/advertencia de faros LED adaptativos (ALH)*17-48
*Indicación de advertencia de mo nitoreo de punto ciego (BSM) 7-48
(Ámbar)
*Indicación de advertencia de alerta
de atención de conductor (DAA) 7-48
(Ámbar)
*Indicación de advertencia de control de crucero de radar de Mazda
(MRCC) 7-48
*Indicación de advertencia del control de crucero de radar de Mazda y de la
función Stop & Go (MRCC con función Stop & Go) 7-48
Al conducir
Tablero de instrumentos y pantalla
4-56*Algunos modelos
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30
