sensor MAZDA MODEL CX-5 2020 Manual del propietario (in Spanish)

▼Como armar el sistema
1. Cierre bien las ventanillas y el techo
solar
*.
NOTA
(Con sensor de intrusiones)
Incluso con una ventanilla o el techo
solar abierto
*, el sistema se puede
armar, sin embargo, dejar las
ventanillas o el techo solar
*
parcialmente abierto puede invitar a
los ladrones, o el viento que sople
hacia adentro del vehículo puede
disparar la alarma.
La función del sensor de intrusiones se
puede cancelar.
Consulte la sección Cancelando el
sensor de intrusión (Con sensor de
intrusiones) en la página 3-57.
2. Coloque el conmutador de arranque en la posición OFF.
3. Asegúrese de que el capó, las puertas y el portón trasero estén cerrados.
4. Pulse el botón de bloqueo en el transmisor o cierre la puerta del
conductor desde afuera con la llave
auxiliar.
Las luces de emergencia parpadearán
una vez.
(Con función de sistema avanzado
de telemando de las puertas)
Pulse un interruptor de solicitud.

El indicador de segur idad en el panel
de instrumentos parpadea dos veces
por segundo durante 20 segundos.

5. Después de 20 segundos, el sistema estará completamente armado.
NOTA
El sistema antirrobos también se
puede armar activando la función de
doble cierre automático con todas
las puertas, la compuerta trasera y
el capó cerrados.
Consulte la sección Transmisor en la
página 3-4.
El sistema se desarmará si una de
las siguientes operaciones tiene
lugar en menos de aproximadamente
20 segundos después de oprimir el
botón para cerrar:
Abriendo el seguro de una puerta.
Abriendo una puerta.
Abriendo el capó.
Cambiando el conmutador de
arranque a ON.
Para volver a armar el sistema,
vuelva a realizar el proceso de
armado.
Cuando las puertas son cerradas
oprimiendo el botón para cerrar en
el transmisor o usando la llave
auxiliar mientras el sistema
antirrobos está ar mado, las luces de
advertencia de peligro destellarán
una vez para indicar que el sistema
está armado.
▼ Cancelando el sensor de intrusión
(Con sensor de intrusiones)
Si el sistema antirrobos se arma con una
de las siguientes condiciones, cancele el
sensor de intrusiones para evitar que la
alarma se active innecesariamente.
Antes de conducir
Sistema de seguridad
*Algunos modelos3-57
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

Dejando el vehículo con objetos
móviles, pasajeros o mascotas dentro.
Al dejar un objeto que pueda rodar en el
interior del vehículo, como cuando se
coloca el vehículo en una superficie
inclinada, inestable al transportarlo.
Al colgar objetos pequeños/accesorios
dentro del vehículo, colgar vestimenta
en el gancho para ropa, o colocar otros
objetos que podrían moverse fácilmente
dentro del vehículo.
Al estacionar en un área donde hayan
vibraciones o ruidos fuertes.
Al usar una lavadora de alta presión o
un lavadero automático.
Los golpes y las vibraciones
provenientes del granizo o truenos y
rayos se transmite al vehículo.
Puertas cerradas con una ventanilla o
techo solar
* abierto.
Un calentador accesorio u otro
dispositivo que produce movimientos de
aire y vibraciones funciona mientras el
sistema antirrobos está armado.
NOTA
Si una puerta o la compuerta trasera
permanece cerrada durante 30 segundos,
todas las puertas y la compuerta trasera
se cierran doble y automáticamente y el
sistema antirrobos se arma incluso si una
ventanilla o el techo solar
* se ha dejado
abierto.

Para cancelar el sensor de intrusión, pulse
el botón de cancelación de sensor de
intrusiones en el transmisor en menos de
aproximadamente 20 segundos después de
pulsar el botón de bloqueo.
Las luces de emergencia parpadearán 3
veces.
NOTA
Para volver a activar el sensor de
intrusión, desconecte el sistema
antirrobo armado y vuelva a armarlo.
El sensor de intrusión estará activado
cuando el sistema antirrobo esté
armado. Para cancelar el sensor de
intrusión, oprima el botón de
cancelación de sensor de intrusiones
cada vez que arme el sistema antirrobo.
▼ Para desactivar un sistema armado
Un sistema armado se puede desactivar
con cualquiera de los siguientes métodos:
Pulse el botón de desbloqueo en el
transmisor.
Puesta en marcha del motor con el botón
pulsador de encendido.
(Con función de sistema avanzado de
telemando de las puertas)
Pulsando un interruptor de solicitud
en las puertas.
Las luces de emergencia parpadearán dos
veces.
NOTA
Cuando las puertas son abiertas
oprimiendo el botón para abrir en el
transmisor mientras el sistema antirrobos
está desarmado, las luces de advertencia
de peligro destellarán dos veces para
indicar que el sistema está desarmado.
▼ Para detener la alarma
Una alarma que se haya activado se puede
desactivar mediante cualquiera de los
siguientes métodos:
Pulse el botón de desbloqueo en el
transmisor.
Antes de conducir
Sistema de seguridad
3-58*Algunos modelos
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

Sistema de ayuda inteligente para el
frenado en la ciudad [Marcha atrás]
(SCBS R)
*................................ 4-234
Sistema de ayuda inteligente para el
frenado (SBS)
*......................... 4-238
Monitor de vista de 360°
*........ 4-240
Cámara de detección delantera
(FSC)
*.......................................4-268
Sensor de radar (Delantero)
*.... 4-274
Sensores de radar (Traseros)
*... 4-277
Sensor ultrasónico (Trasero)
*... 4-279
Cámara delantera/cámaras laterales/
cámara para ver hacia atrás
*..... 4-280
Mando regulador automático de la
velocidad.........................................4-281 Mando regulador automático de la
velocidad
*................................. 4-281
Sistema de control de la presión de los
neumáticos......................................4-287 Sistema de control de la presión de
los neumáticos
*........................ 4-287
Filtro de partículas Diesel............ 4-292
Filtro de partículas diésel
(SKYACTIV-D 2.2)..................4-292
Sistema de reducción catalítica
selectiva (SCR)...............................4-294 Sistema de reducción catalítica
selectiva (SCR)
*....................... 4-294
Monitor retrovisor........................ 4-298 Monitor retrovisor
*...................4-298
Sistema de sensor de
estacionamiento..............................4-311 Sistema de sensor de
estacionamiento
*.......................4-311
*Algunos modelos4-3
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

(SKYACTIV-D 2.2)
Si el rendimiento del motor no es
consistente o se apaga debido a la mala
calidad del combustible, agregue
combustible tan pronto como sea posible y
agregue al menos 10 litros de combustible.
▼Iluminación del panel de
instrumentos
Cuando las luces están encendidas con el
encendido en la posición ON, el brillo de
la iluminación del panel de instrumentos
se muestra atenuada. Sin embargo, cuando
el sensor de luz detecta que el área
alrededor está iluminada como cuando las
luces están encendidas durante el día, la
iluminación del tablero no se atenúa.
NOTA
Cuando el encendido está en ON a
última hora de la tarde o al amanecer,
la iluminación del tablero se atenúa
durante varios segundos hasta que el
sensor de luz detecta la iluminación en
el área alrededor sin embargo, el
atenuador de iluminación podría
cancelarse después que se detecta la
iluminación.
Cuando las luces están encendidas, se
enciende el indicador de luces
encendidas en el tablero de
instrumentos.
Consulte la sección Faros en la página
4-96.
El brillo del panel de instrumentos y la
iluminación del panel de instrumentos se
puede ajustar girando la perilla.
El brillo disminuye girando la perilla
hacia la izquierda. Se puede escuchar un
bip cuando se gira la perilla a la
posición de mayor brillo.
El brillo aumenta girando la perilla
hacia la derecha.
Para oscurecer
Para aclarar
Función para cancelación del atenuador
de iluminación
El atenuador de iluminación se puede
cancelar girando la perilla de iluminación
del grupo de instrumentos hacia la derecha
hasta que se escuche un pitido mientras el
tablero de instrumentos está atenuado con
el conmutador de arranque en ON. Si la
visibilidad del grupo de instrumentos se ve
reducida por el reflejo de la luz de
alrededor, cancele el atenuador de
iluminación.
NOTA
La atenuación de la iluminación se
puede cancelar pulsando la perilla de
iluminación del tablero de instrumentos.
(sin selector de unidad de velocidad)
Cuando el atenuador de iluminación
está cancelado, no se podrá atenuar el
grupo de instrumentos aunque las luces
de estén encendidas.
Cuando se cancele el atenuador de
iluminación, la pantalla en la exhibición
central cambiará a exhibir
constantemente la pantalla diurna.
▼Selector de unidad de velocidad*
En algunos países, no deberá cambiar las
unidades de velocidad entre km/h y mph.
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos4-29
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

(SKYACTIV-D 2.2)
Si el rendimiento del motor no es
consistente o se apaga debido a la mala
calidad del combustible, agregue
combustible tan pronto como sea posible y
agregue al menos 10 litros de combustible.
▼Iluminación del panel de
instrumentos
Cuando las luces están encendidas con el
encendido en la posición ON, el brillo de
la iluminación del panel de instrumentos
se muestra atenuada. Sin embargo, cuando
el sensor de luz detecta que el área
alrededor está iluminada como cuando las
luces están encendidas durante el día, la
iluminación del tablero no se atenúa.
NOTA
Cuando el encendido está en ON a
última hora de la tarde o al amanecer,
la iluminación del tablero se atenúa
durante varios segundos hasta que el
sensor de luz detecta la iluminación en
el área alrededor sin embargo, el
atenuador de iluminación podría
cancelarse después que se detecta la
iluminación.
Cuando las luces están encendidas, se
enciende el indicador de luces
encendidas en el tablero de
instrumentos.
Consulte la sección Faros en la página
4-96.
El brillo del panel de instrumentos y la
iluminación del panel de instrumentos se
puede ajustar girando la perilla.
El brillo disminuye girando la perilla
hacia la izquierda. Se puede escuchar un
bip cuando se gira la perilla a la
posición de mayor brillo.
El brillo aumenta girando la perilla
hacia la derecha.
Para oscurecer
Para aclarar
Función para cancelación del atenuador
de iluminación
El atenuador de iluminación se puede
cancelar girando la perilla de iluminación
del grupo de instrumentos hacia la derecha
hasta que se escuche un pitido mientras el
tablero de instrumentos está atenuado con
el conmutador de arranque en ON. Si la
visibilidad del grupo de instrumentos se ve
reducida por el reflejo de la luz de
alrededor, cancele el atenuador de
iluminación.
NOTA
La atenuación de la iluminación se
puede cancelar pulsando la perilla de
iluminación del tablero de instrumentos.
Cuando el atenuador de iluminación
está cancelado, no se podrá atenuar el
grupo de instrumentos aunque las luces
de estén encendidas.
Cuando se cancele el atenuador de
iluminación, la pantalla en la exhibición
central cambiará a exhibir
constantemente la pantalla diurna.
Al conducir
Tablero de instrumentos y pantalla
4-49
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Si la advertencia de nivel bajo de
combustible se encienda o el nivel de
combustible está muy bajo, cargue
combustible tan rápido como sea posible.
Consulte la sección Tomar medidas en la
página 7-59.
NOTA
Después de llenar de combustible,
puede ser necesario algún tiempo para
que el indicador se estabilice. Además,
el indicador se puede desviar un poco al
conducir en una subida o una curva
debido a que el combustible dentro del
tanque se mueve.
La exhibición que indica que queda un
cuarto o menos combustible tiene más
segmentos para mostrar el nivel de
combustible restante con mayor detalle.
La dirección de la flecha () indica que
la tapa del llenador de combustible se
encuentra del lado izquierdo del
vehículo.
(SKYACTIV-D 2.2)
Si el rendimiento del motor no es
consistente o se apaga debido a la mala
calidad del combustible, agregue
combustible tan pronto como sea posible y
agregue al menos 10 litros de combustible.
▼ Iluminación del panel de
instrumentos
(Sin control de
luz automático)
Cuando las luces están encendidas con el
encendido en la posición ON, el brillo de
la iluminación del panel de instrumentos
se muestra atenuada.
(Con control de luz automático)
Cuando las luces están encendidas con el
encendido en la posición ON, el brillo de
la iluminación del panel de instrumentos
se muestra atenuada. Sin embargo, cuando
el sensor de luz detecta que el área
alrededor está iluminada como cuando las
luces están encendidas durante el día, la
iluminación del tablero no se atenúa.
NOTA
(Con control de luz automático)
Cuando el encendido está en ON a
última hora de la tarde o al amanecer,
la iluminación del tablero se atenúa
durante varios segundos hasta que el
sensor de luz detecta la iluminación en
el área alrededor sin embargo, el
atenuador de iluminación podría
cancelarse después que se detecta la
iluminación.
Cuando las luces están encendidas, se
enciende el indicador de luces
encendidas en el tablero de
instrumentos.
Consulte la sección Faros en la página
4-96.
El brillo del panel de instrumentos y la
iluminación del panel de instrumentos se
puede ajustar girando la perilla.
El brillo disminuye girando la perilla
hacia la izquierda. Se puede escuchar un
bip cuando se gira la perilla a la
posición de mayor brillo.
El brillo aumenta girando la perilla
hacia la derecha.
Para oscurecer
Para aclarar
Al conducir
Tablero de instrumentos y pantalla
4-67
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

No coloque bebidas cerca de la exhibición de conducción activa. Si agua u otros líquidos
salpican la exhibición de cond ucción activa, se podría dañar.
 No coloque objetos encima de la pantalla de visualización de conducción activa ni aplique
adhesivos a la hoja a prueba de polvo/receptor óptico pues podrían causar interferencias.
 Hay un sensor integrado para controlar la lu minosidad de la exhibición. Si se cubre el
receptor óptico, la luminosidad de la exhibición se reducirá haciendo que la exhibición
resulte difícil de ver.
 No permita que luz intensa incida en el recept or óptico. De lo contrario, podría ocasionar
daños.
NOTA
El uso de gafas de sol polarizadas reducirá la visibilidad del visualizador de conducción
activa debido a las características del visualizador.
Si se desconecta la batería y se vuelve a conectar o la batería tiene poca carga, se podría
desviar de la posición ajustada.
La exhibición puede resultar difícil de ver o verse temporariamente afectada por las
condiciones del tiempo como la lluvia, nieve, luz y temperatura.
Si se desmonta el sistema de audio, no se podrá usar el visualizador de conducción
activa.
La exhibición de conducción activa indica la siguiente información:
Advertencias y condiciones de funcionamien to de monitoreo de punto ciego (BSM)
Consulte la sección Monitoreo de punto ciego (BSM) en la página 4-155.
Advertencias de sistema de soporte de reconocimiento de distancia (DRSS)
Consulte la sección Sistema de soporte de reconocimiento de distancia (DRSS) en la
página 4-168.
Señales de tránsito y advertencias del sistema de reconocimiento de señales de tráfico
(TSR)
Consulte la sección Sistema de reconocimiento de señales de tránsito (TSR) en la página
4-161.
Condiciones de uso del control de crucero de radar de Mazda y de la función Stop & Go
(MRCC con función Stop & Go)
Consulte Control de crucero de radar de Mazda y función Stop & Go (MRCC con función
Stop & Go) en la página 4-191.
Advertencias y condiciones de funcionamiento del sistema de control de velocidad del
radar de Mazda (MRCC)
Consulte la sección Sistema de control de crucero de radar de Mazda (MRCC) en la
página 4-179.
Al conducir
Tablero de instrumentos y pantalla
4-80
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

NOTA
Si resultara difícil hacer el cambio a R,
cambie de vuelta a punto muerto, suelte
el pedal de embrague y vuelva a
intentar.
(Con función i-stop)
Si el motor se para el motor, podrá
volverse a arrancar pisando el pedal del
embrague dentro de 3 segundos de que
se haya parado el motor.
El motor no se puede volver a arrancar
incluso si se pisa el pedal del embrague
en las siguientes condiciones:
Se abre la puerta del conductor.
Se desabrocha el cinturón de
seguridad del conductor.
No se libera completamente el pedal
del embrague después que se para el
motor.
Se pisa el pedal del embrague con el
motor no parado completamente.
(Con sistema de sensor de
estacionamiento)
Cuando se cambia la palanca de
cambios a la posición R con el
encendido en ON, el sistema de sensor
de estacionamiento se activa y se
escucha un bip.
Consulte la sección Sistema de sensor
de estacionamiento en la página 4-311.
▼ Indicador de cambio (GSI)
El GSI le ayuda a obtener una economía
de combustible óptima
y suavidad en la
conducción. Muestra la posición de
cambio seleccionada en el tablero de
instrumentos así como notifica al
conductor para que cambie a la posición
de cambio más adecuada correspondiente
a la condición de conducción actual.

Posición de cambio
seleccionada Grupo de instrumentos (Tipo A)
Grupo de instrumentos (Tipo B/C)
Posición de cambio adecuada
Posición de cambio
seleccionada
Posición de cambio adecuada
Indicación Condición
Numérico Se muestra la posición de cambio
seleccionada.
y numeralSe recomienda subir o bajar mar-
chas a la posición de cambio indi-
cada.
PRECAUCIÓN
No confíe solamente en las
recomendaciones de las indicaciones de
hacer un cambio hacia arriba/hacia abajo.
La situación de cond
ucción actual puede
requerir diferentes operaciones de cambio
desde la indicación actual. Para evitar el
riesgo de accidentes, las condiciones del
camino y tránsito deben de ser juzgadas
correctamente por el conductor antes de
hacer el cambio.
NOTA
El GSI se apaga cuando se realizan las
siguientes operaciones.
El vehículo está parado.
El vehículo está en neutral.
El vehículo se conduce marcha atrás.
Al conducir
Funcionamiento de la transmisión manual
4-84
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

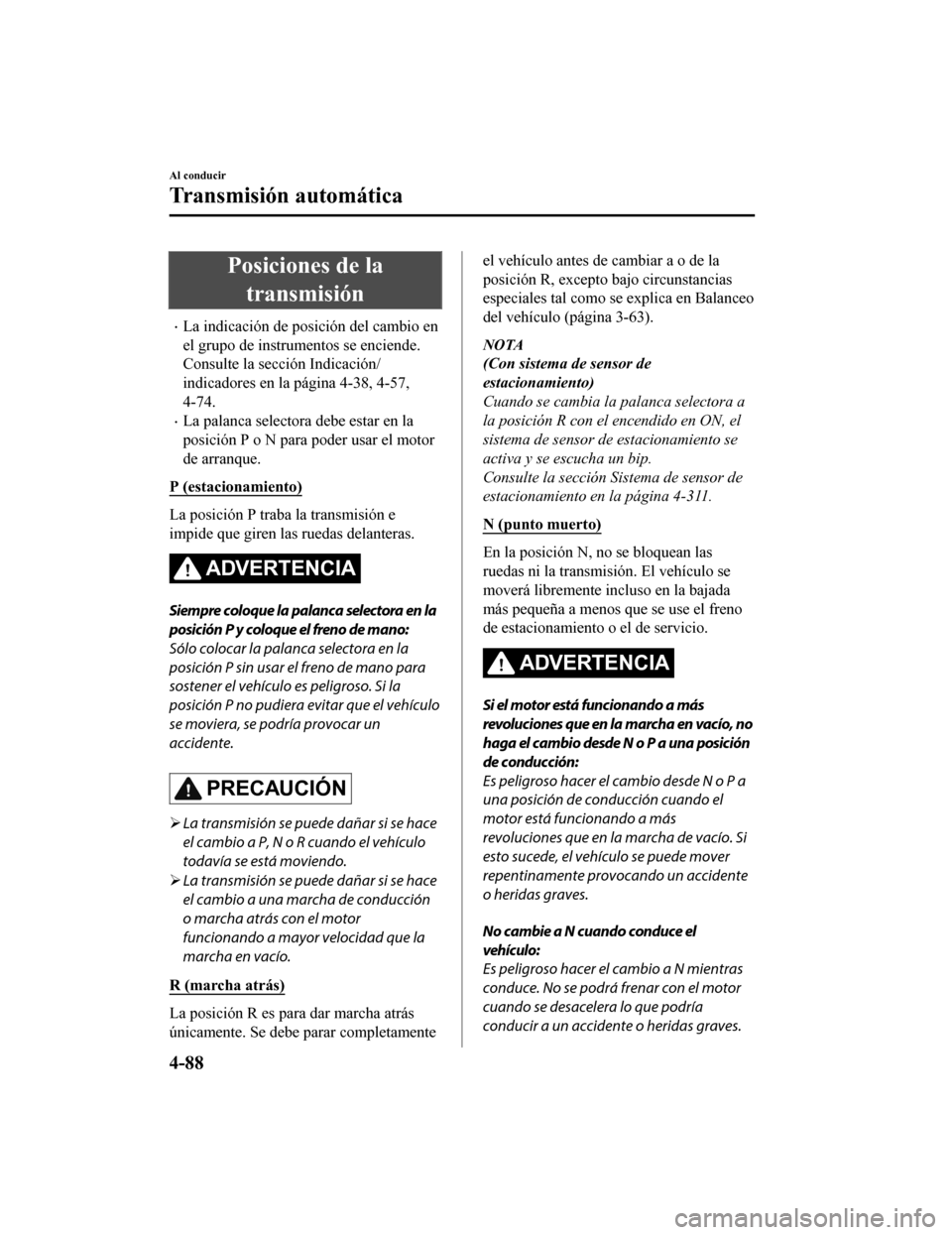

Posiciones de latransmisión
La indicación de posición del cambio en
el grupo de instrumentos se enciende.
Consulte la sección Indicación/
indicadores en la página 4-38, 4-57,
4-74.
La palanca selectora debe estar en la
posición P o N para poder usar el motor
de arranque.
P (estacionamiento)
La posición P traba la transmisión e
impide que giren las ruedas delanteras.
ADVERTENCIA
Siempre coloque la palanca selectora en la
posición P y coloque el freno de mano:
Sólo colocar la palanca selectora en la
posición P sin usar el freno de mano para
sostener el vehículo es peligroso. Si la
posición P no pudiera evitar que el vehículo
se moviera, se podría provocar un
accidente.
PRECAUCIÓN
 La transmisión se puede dañar si se hace
el cambio a P, N o R cuando el vehículo
todavía se está moviendo.
 La transmisión se puede dañar si se hace
el cambio a una marcha de conducción
o marcha atrás con el motor
funcionando a mayor velocidad que la
marcha en vacío.
R (marcha atrás)
La posición R es para dar marcha atrás
únicamente. Se debe parar completamente
el vehículo antes de cambiar a o de la
posición R, excepto bajo circunstancias
especiales tal como se explica en Balanceo
del vehículo (página 3-63).
NOTA
(Con sistema de sensor de
estacionamiento)
Cuando se cambia la palanca selectora a
la posición R con el encendido en ON, el
sistema de sensor de estacionamiento se
activa y se escucha un bip.
Consulte la sección Sistema de sensor de
estacionamiento en la página 4-311.
N (punto muerto)
En la posición N, no se bloquean las
ruedas ni la transmisión. El vehículo se
moverá libremente incluso en la bajada
más pequeña a menos que se use el freno
de estacionamiento o el de servicio.
ADVERTENCIA
Si el motor está funcionando a más
revoluciones que en la marcha en vacío, no
haga el cambio desde N o P a una posición
de conducción:
Es peligroso hacer el cambio desde N o P a
una posición de conducción cuando el
motor está funcionando a más
revoluciones que en la marcha de vacío. Si
esto sucede, el vehículo se puede mover
repentinamente provocando un accidente
o heridas graves.
No cambie a N cuando conduce el
vehículo:
Es peligroso hacer el cambio a N mientras
conduce. No se podrá frenar con el motor
cuando se desacelera lo que podría
conducir a un accidente o heridas graves.
Al conducir
Transmisión automática
4-88
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

*1 Las luces están encendidas mientras se conduce el vehículo.*2 Cuando las luces de marcha diurna están encendidas, se encienden las luces traseras y las luces de la placa de
la matrícula. Las luces de posición no se encienden.*
*
3 Las luces se encienden continuamente si el conmutador de arranque pasa de la posición ON a cualquier otra posición con las luces encendidas. Las luces se apagan cuando la puerta del conductor se abre o transcurren 30
segundos desde que se encienden las luces.
Con control de luz automático

Posición del interruptor
Posición del conmutador de arranque ONACC u
OFF ONACC u
OFF ONACC u
OFF ONACC u
OFF
Faros OFF OFF
Auto
*3OFF OFF OFF ON OFF
Luces de marcha diurna
*ON*1OFF ON*4OFF OFF OFF OFF OFF
Luces de cola
Luces de posición
Luces de la matrícula Desacti-
vado/
activa-
do
*2
OFF Auto*3On*5ON ON ON On*5
*1 Las luces están encendidas mientras se conduce el vehículo.*2 Cuando las luces de marcha diurna están encendidas, se encienden las luces traseras y las luces de la placa de
la matrícula. Las luces de posición no se encienden.*
*
3 Las luces se encienden mediante la función de luz automática.*4 Las luces se encienden cuando se conduce el vehículo, y se apagan cuando se encienden los faros mediante la
función de luz automática.
*5 Las luces se encienden continuamente si el conmutador de arranque pasa de la posición ON a cualquier otra
posición con las luces encendidas. Las luces se apagan cuando la puerta del conductor se abre o transcurren 30
segundos desde que se encienden las luces.
Control de luz automático*
Cuando el interruptor de faros se encuentra en la posición y la llave de encendido se
gira a ON, el sensor de luz detecta la luz u oscuridad de alrededor y enciende o apaga los
faros y otras luces exteriores.
Al conducir
Interruptores y controles
*Algunos modelos4-97
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30
