MAZDA MODEL CX-5 2020 Manual del propietario (in Spanish)

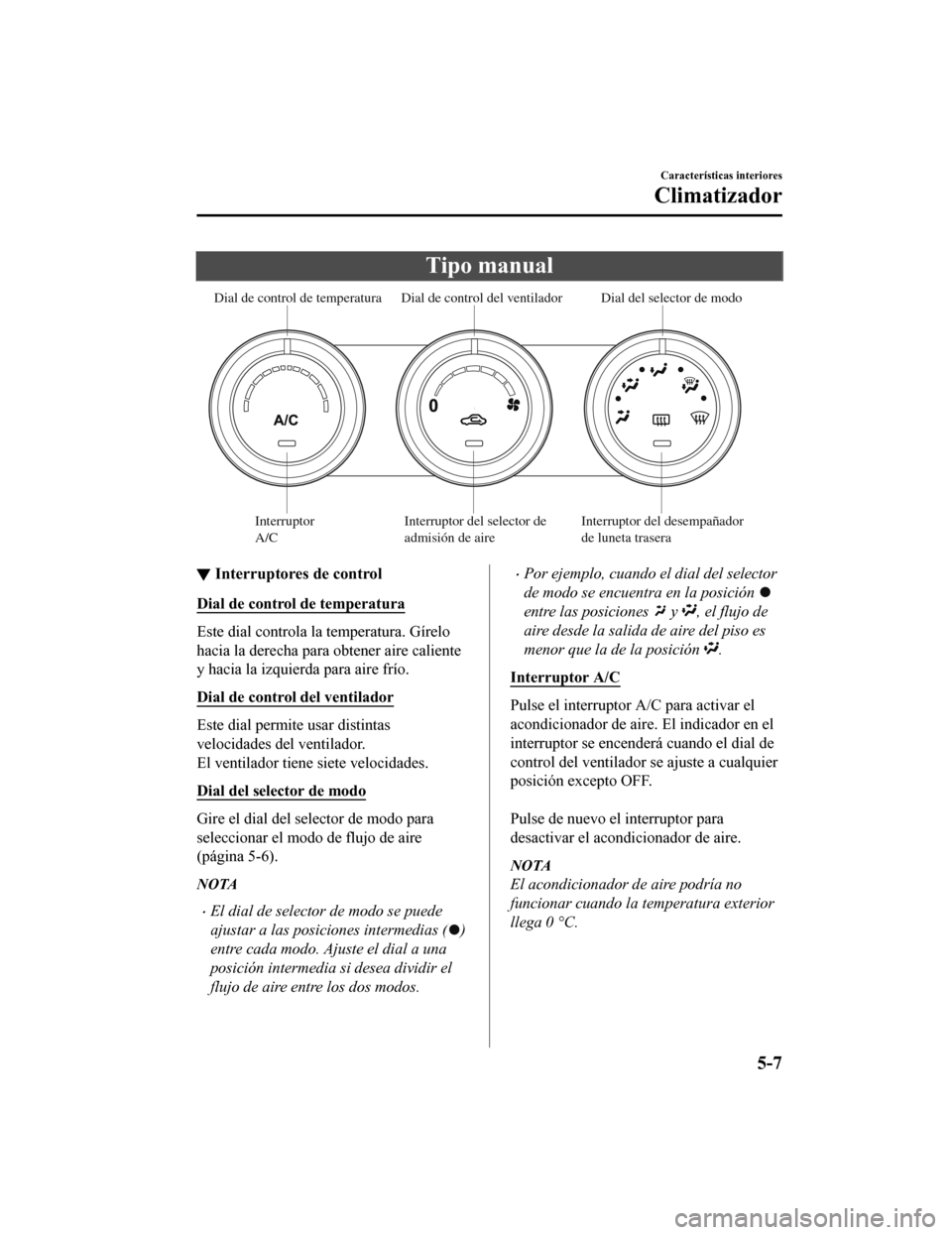

Tipo manual
Dial de control de temperaturaDial de control del ventilador
Dial del selector de modo
Interruptor
A/C Interruptor del selector de
admisión de aire Interruptor del desempañador
de luneta trasera
▼
Interruptores de control
Dial de control de temperatura
Este dial controla la temperatura. Gírelo
hacia la derecha para obtener aire caliente
y hacia la izquierda para aire frío.
Dial de control del ventilador
Este dial permite usar distintas
velocidades del ventilador.
El ventilador tiene siete velocidades.
Dial del selector de modo
Gire el dial del selector de modo para
seleccionar el modo
de flujo de aire
(página 5-6).
NOTA
El dial de selector de modo se puede
ajustar a las posici ones intermedias (
)
entre cada modo. Ajuste el dial a una
posición intermedia si desea dividir el
flujo de aire entre los dos modos.
Por ejemplo, cuando el dial del selector
de modo se encuentra en la posición
entre las posiciones y , el flujo de
aire desde la salida de aire del piso es
menor que la de la posición
.
Interruptor A/C
Pulse el interruptor A/C para activar el
acondicionador de aire. El indicador en el
interruptor se encenderá cuando el dial de
control del ventilador se ajuste a cualquier
posición excepto OFF.

Pulse de nuevo el interruptor para
desactivar el acondicionador de aire.
NOTA
El acondicionador de aire podría no
funcionar cuando la temperatura exterior
llega 0 °C.
Características interiores
Climatizador
5-7
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

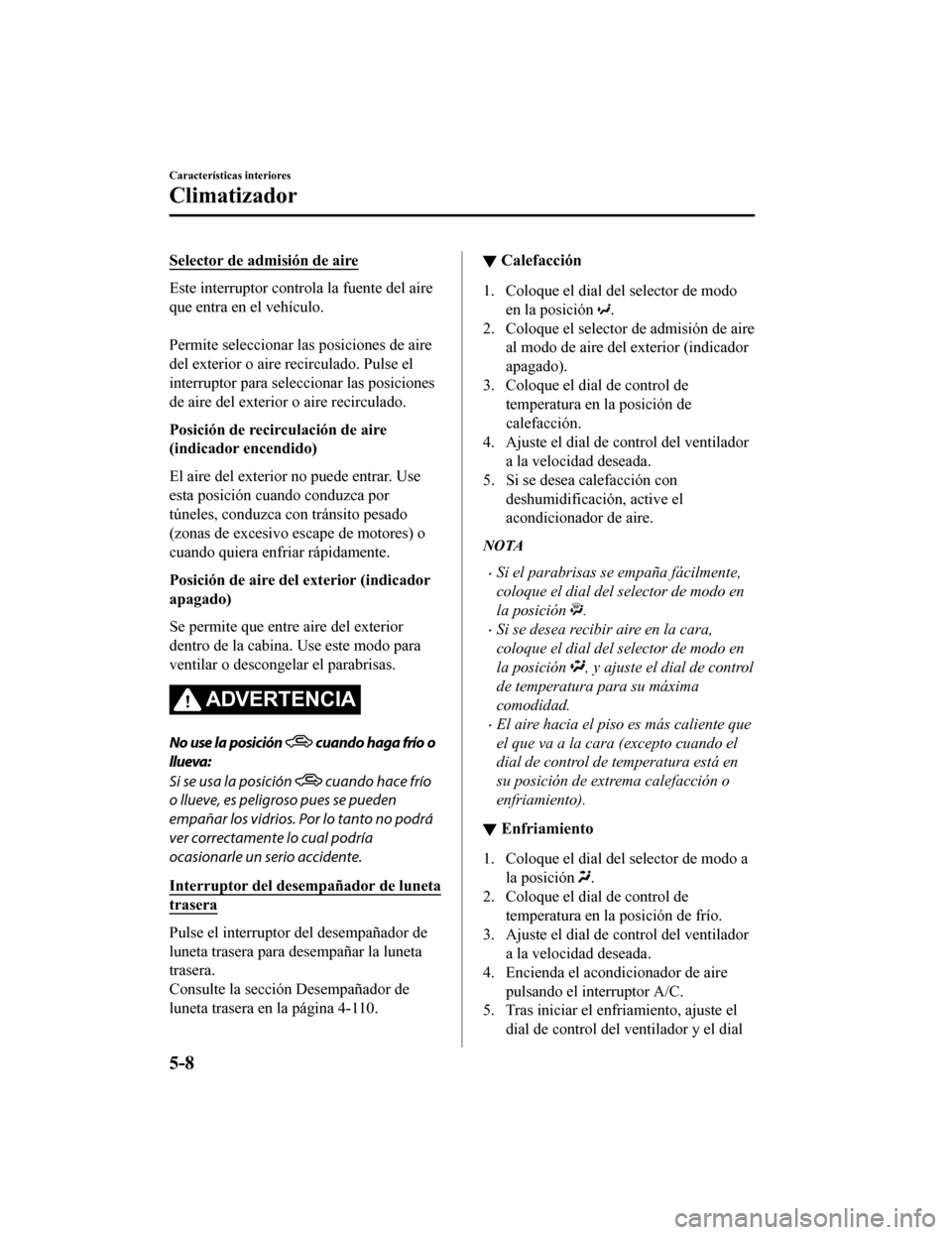

Selector de admisión de aire
Este interruptor controla la fuente del aire
que entra en el vehículo.

Permite seleccionar las posiciones de aire
del exterior o aire recirculado. Pulse el
interruptor para seleccionar las posiciones
de aire del exterior o aire recirculado.
Posición de recirculación de aire
(indicador encendido)
El aire del exterior no puede entrar. Use
esta posición cuando conduzca por
túneles, conduzca con tránsito pesado
(zonas de excesivo escape de motores) o
cuando quiera enfriar rápidamente.
Posición de aire del exterior (indicador
apagado)
Se permite que entre aire del exterior
dentro de la cabina. Use este modo para
ventilar o descongelar el parabrisas.
ADVERTENCIA
No use la posición cuando haga frío o
llueva:
Si se usa la posición
cuando hace frío
o llueve, es peligroso pues se pueden
empañar los vidrios. Por lo tanto no podrá
ver correctamente lo cual podría
ocasionarle un serio accidente.
Interruptor del desempañador de luneta
trasera
Pulse el interruptor del desempañador de
luneta trasera para desempañar la luneta
trasera.
Consulte la sección Desempañador de
luneta trasera en la página 4-110.
▼ Calefacción
1. Coloque el dial del selector de modo
en la posición
.
2. Coloque el selector de admisión de aire al modo de aire del exterior (indicador
apagado).
3. Coloque el dial de control de temperatura en la posición de
calefacción.
4. Ajuste el dial de control del ventilador a la velocidad deseada.
5. Si se desea calefacción con
deshumidificación, active el
acondicionador de aire.
NOTA
Si el parabrisas se empaña fácilmente,
coloque el dial del selector de modo en
la posición
.
Si se desea recibir aire en la cara,
coloque el dial del selector de modo en
la posición
, y ajuste el dial de control
de temperatura para su máxima
comodidad.
El aire hacia el piso es más caliente que
el que va a la cara (excepto cuando el
dial de control de temperatura está en
su posición de extrema calefacción o
enfriamiento).
▼ Enfriamiento
1. Coloque el dial del selector de modo a
la posición
.
2. Coloque el dial de control de temperatura en la posición de frío.
3. Ajuste el dial de control del ventilador a la velocidad deseada.
4. Encienda el acondicionador de aire
pulsando el interruptor A/C.
5. Tras iniciar el enfriamiento, ajuste el
dial de control del ventilador y el dial
Características interiores
Climatizador
5-8
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

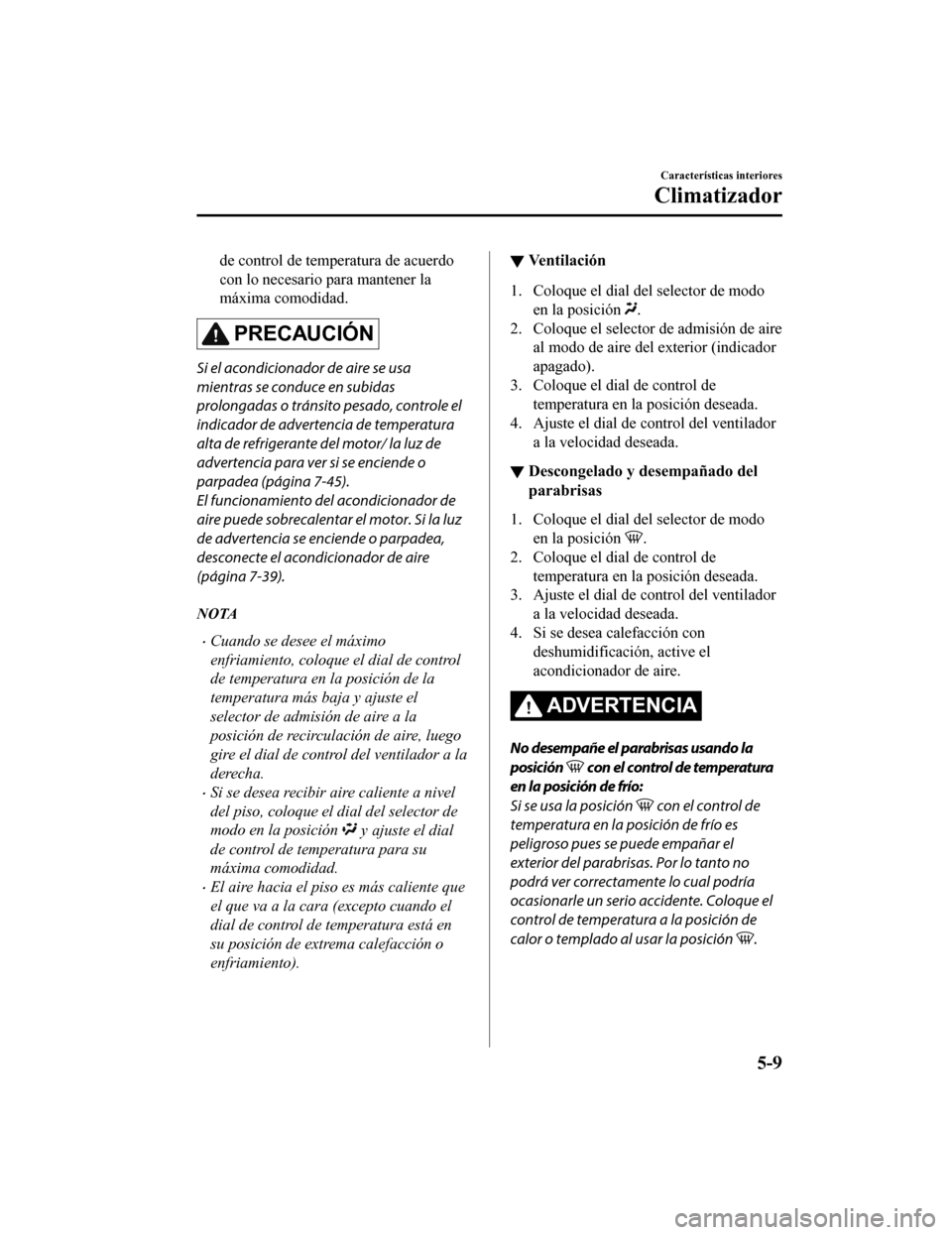

de control de temperatura de acuerdo
con lo necesario para mantener la
máxima comodidad.
PRECAUCIÓN
Si el acondicionador de aire se usa
mientras se conduce en subidas
prolongadas o tránsito pesado, controle el
indicador de advertencia de temperatura
alta de refrigerante del motor/ la luz de
advertencia para ver si se enciende o
parpadea (página 7-45).
El funcionamiento del acondicionador de
aire puede sobrecalentar el motor. Si la luz
de advertencia se enciende o parpadea,
desconecte el acondicionador de aire
(página 7-39).
NOTA
Cuando se desee el máximo
enfriamiento, coloque el dial de control
de temperatura en la posición de la
temperatura más baja y ajuste el
selector de admisión de aire a la
posición de recirculación de aire, luego
gire el dial de control del ventilador a la
derecha.
Si se desea recibir aire caliente a nivel
del piso, coloque el dial del selector de
modo en la posición
y ajuste el dial
de control de temperatura para su
máxima comodidad.
El aire hacia el piso es más caliente que
el que va a la cara (excepto cuando el
dial de control de temperatura está en
su posición de extrema calefacción o
enfriamiento).
▼ Ventilación
1. Coloque el dial del selector de modo
en la posición
.
2. Coloque el selector de admisión de aire
al modo de aire del exterior (indicador
apagado).
3. Coloque el dial de control de
temperatura en la posición deseada.
4. Ajuste el dial de control del ventilador
a la velocidad deseada.
▼Descongelado y desempañado del
parabrisas
1. Coloque el dial del selector de modo
en la posición
.
2. Coloque el dial de control de
temperatura en la posición deseada.
3. Ajuste el dial de control del ventilador
a la velocidad deseada.
4. Si se desea calefacción con deshumidificación, active el
acondicionador de aire.
ADVERTENCIA
No desempañe el parabrisas usando la
posición
con el control de temperatura
en la posición de frío:
Si se usa la posición
con el control de
temperatura en la posición de frío es
peligroso pues se puede empañar el
exterior del parabrisas. Por lo tanto no
podrá ver correctamente lo cual podría
ocasionarle un serio accidente. Coloque el
control de temperatura a la posición de
calor o templado al usar la posición
.
Características interiores
Climatizador
5-9
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

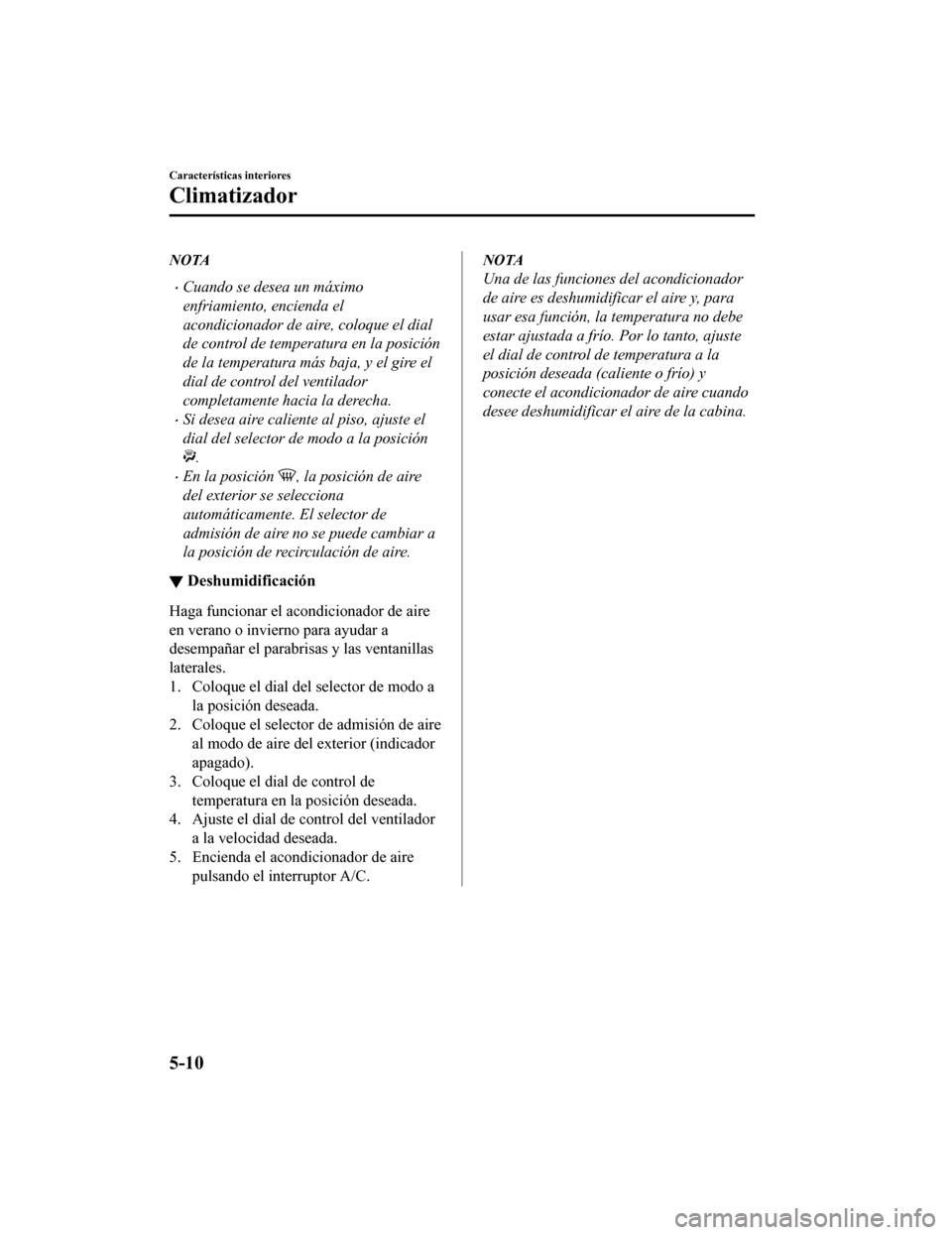

NOTA
Cuando se desea un máximo
enfriamiento, encienda el
acondicionador de aire, coloque el dial
de control de temperatura en la posición
de la temperatura más baja, y el gire el
dial de control del ventilador
completamente hacia la derecha.
Si desea aire caliente al piso, ajuste el
dial del selector de modo a la posición
.
En la posición , la posición de aire
del exterior se selecciona
automáticamente. El selector de
admisión de aire no se puede cambiar a
la posición de recirculación de aire.
▼ Deshumidificación
Haga funcionar el acondicionador de aire
en verano o invierno para ayudar a
desempañar el parabrisas y las ventanillas
laterales.
1. Coloque el dial del selector de modo a
la posición deseada.
2. Coloque el selector de admisión de aire al modo de aire del exterior (indicador
apagado).
3. Coloque el dial de control de
temperatura en la posición deseada.
4. Ajuste el dial de control del ventilador
a la velocidad deseada.
5. Encienda el acondicionador de aire pulsando el interruptor A/C.
NOTA
Una de las funciones del acondicionador
de aire es deshumidificar el aire y, para
usar esa función, la temperatura no debe
estar ajustada a frío. Por lo tanto, ajuste
el dial de control de temperatura a la
posición deseada (caliente o frío) y
conecte el acondicionador de aire cuando
desee deshumidificar el aire de la cabina.
Características interiores
Climatizador
5-10
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

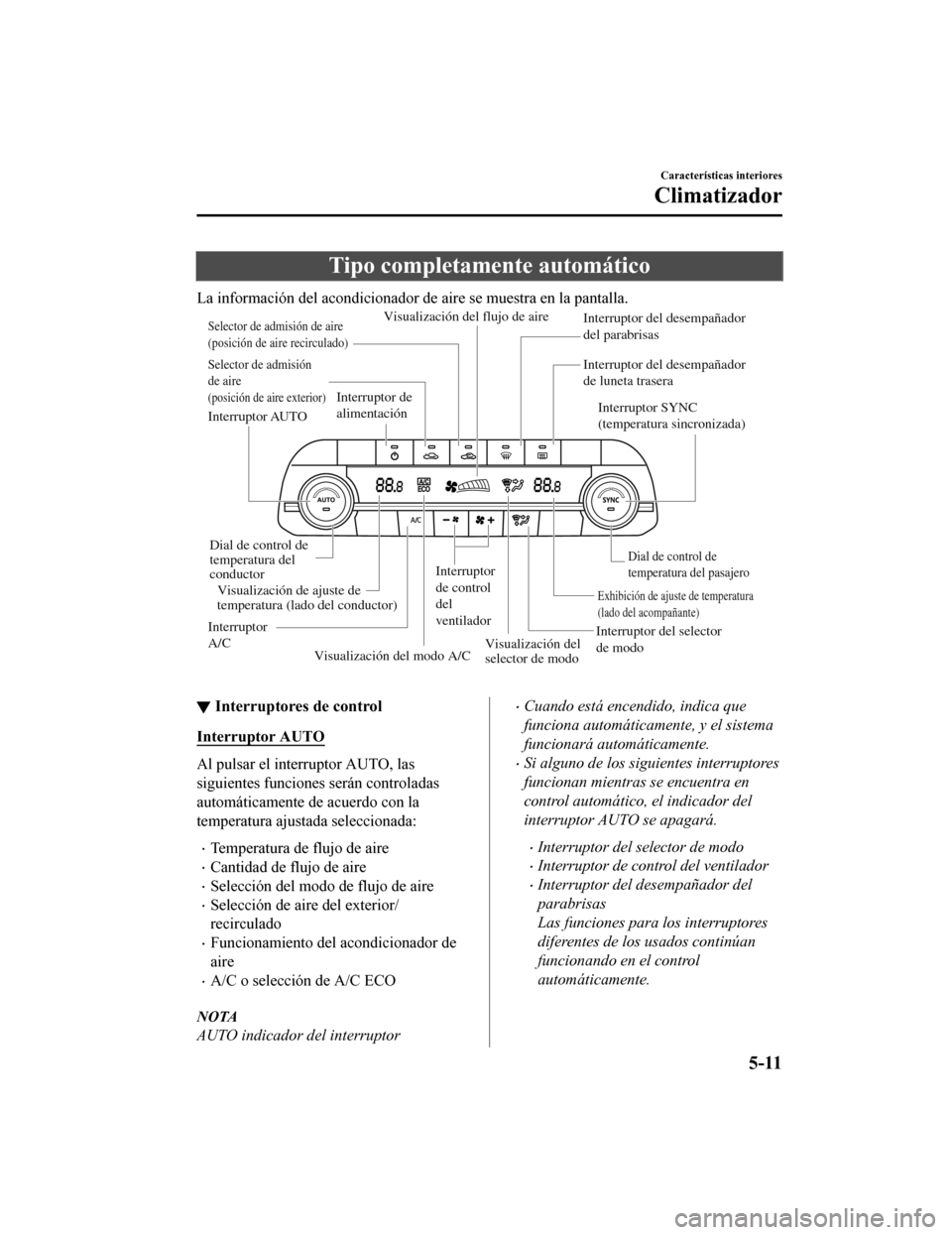

Tipo completamente automático
La información del acondicionador de aire se muestra en la pantalla.
Interruptor AUTOInterruptor SYNC
(temperatura sincronizada)
Dial de control de
temperatura del pasajeroDial de control de
temperatura del
conductorInterruptor del desempañador
de luneta trasera Interruptor del desempañador
del parabrisas
Interruptor
A/C Interruptor de
alimentación
Interruptor del selector
de modo
Interruptor
de control
del
ventilador
Selector de admisión
de aire
(posición de aire exterior)
Selector de admisión de aire
(posición de aire recirculado)Visualización del flujo de aire
Visualización de ajuste de
temperatura (lado del conductor)Exhibición de ajuste de temperatura
(lado del acompañante)
Visualización del modo A/C
Visualización del
selector de modo
▼
Interruptores de control
Interruptor AUTO
Al pulsar el interruptor AUTO, las
siguientes funciones serán controladas
automáticamente de
acuerdo con la
temperatura ajustada seleccionada:
Temperatura de flujo de aire
Cantidad de flujo de aire
Selección del modo de flujo de aire
Selección de aire del exterior/
recirculado
Funcionamiento del acondicionador de
aire
A/C o selección de A/C ECO
NOTA
AUTO indicador del interruptor
Cuando está encendido, indica que
funciona automáticamente, y el sistema
funcionará automáticamente.
Si alguno de los siguientes interruptores
funcionan mientras se encuentra en
control automático, el indicador del
interruptor AUTO se apagará.
Interruptor del selector de modo
Interruptor de control del ventilador
Interruptor del desempañador del
parabrisas
Las funciones para los interruptores
diferentes de los usados continúan
funcionando en el control
automáticamente.
Características interiores
Climatizador
5-11
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

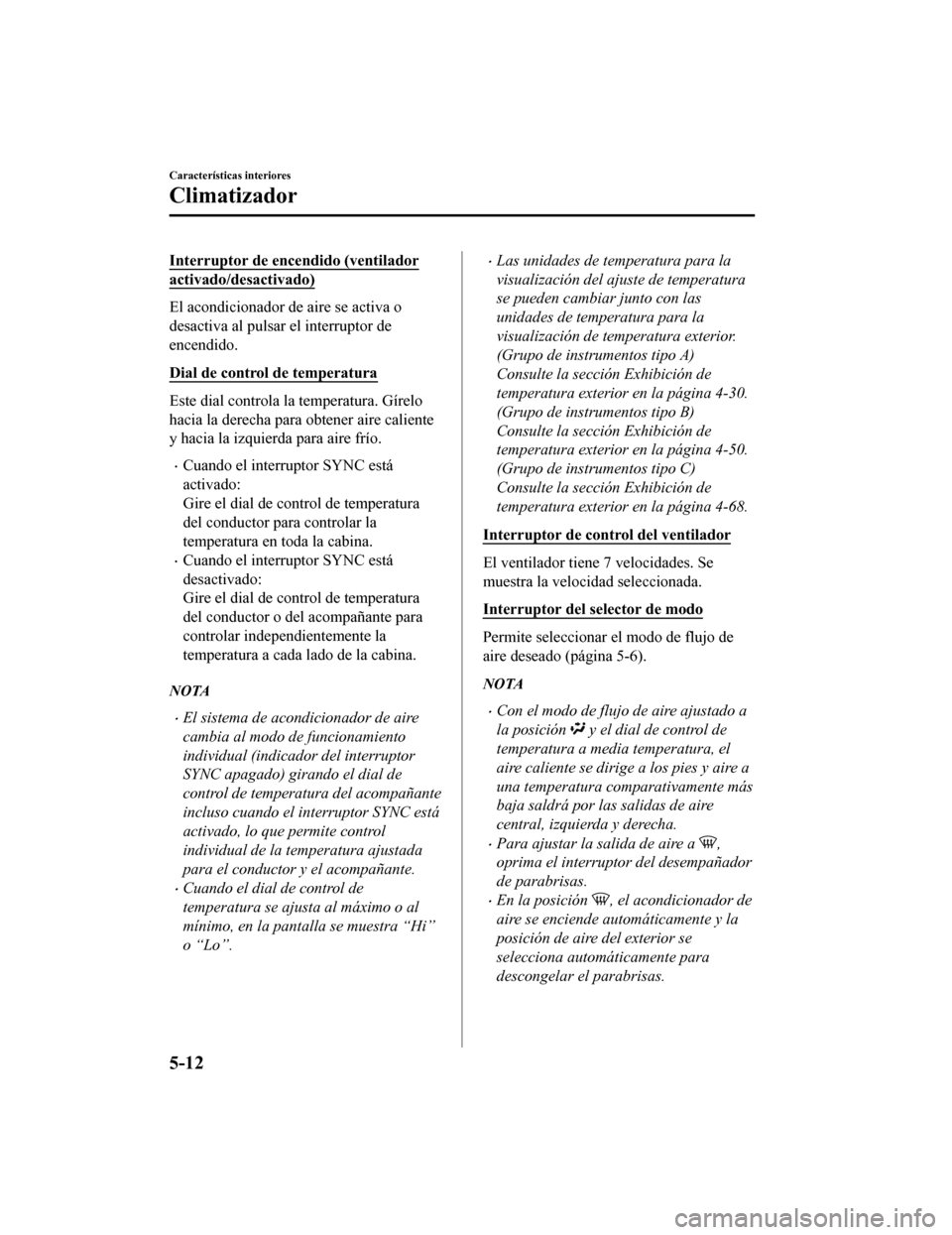

Interruptor de encendido (ventilador
activado/desactivado)
El acondicionador de aire se activa o
desactiva al pulsar el interruptor de
encendido.
Dial de control de temperatura
Este dial controla la temperatura. Gírelo
hacia la derecha para obtener aire caliente
y hacia la izquierda para aire frío.
Cuando el interruptor SYNC está
activado:
Gire el dial de control de temperatura
del conductor para controlar la
temperatura en toda la cabina.
Cuando el interruptor SYNC está
desactivado:
Gire el dial de control de temperatura
del conductor o del acompañante para
controlar independientemente la
temperatura a cada lado de la cabina.
NOTA
El sistema de acondicionador de aire
cambia al modo de funcionamiento
individual (indicador del interruptor
SYNC apagado) girando el dial de
control de temperatura del acompañante
incluso cuando el interruptor SYNC está
activado, lo que permite control
individual de la temperatura ajustada
para el conductor y el acompañante.
Cuando el dial de control de
temperatura se ajusta al máximo o al
mínimo, en la pantalla se muestra “Hi”
o “Lo”.
Las unidades de temperatura para la
visualización del ajuste de temperatura
se pueden cambiar junto con las
unidades de temperatura para la
visualización de temperatura exterior.
(Grupo de instrumentos tipo A)
Consulte la sección Exhibición de
temperatura exterior en la página 4-30.
(Grupo de instrumentos tipo B)
Consulte la sección Exhibición de
temperatura exterior en la página 4-50.
(Grupo de instrumentos tipo C)
Consulte la sección Exhibición de
temperatura exterior en la página 4-68.
Interruptor de control del ventilador
El ventilador tiene 7 velocidades. Se
muestra la velocidad seleccionada.
Interruptor del se lector de modo
Permite seleccionar el modo de flujo de
aire deseado (página 5-6).
NOTA
Con el modo de flujo de aire ajustado a
la posición
y el dial de control de
temperatura a media temperatura, el
aire caliente se dirige a los pies y aire a
una temperatura comparativamente más
baja saldrá por las salidas de aire
central, izquierda y derecha.
Para ajustar la salida de aire a ,
oprima el interruptor del desempañador
de parabrisas.
En la posición , el acondicionador de
aire se enciende automáticamente y la
posición de aire del exterior se
selecciona automáticamente para
descongelar el parabrisas.
Características interiores
Climatizador
5-12
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

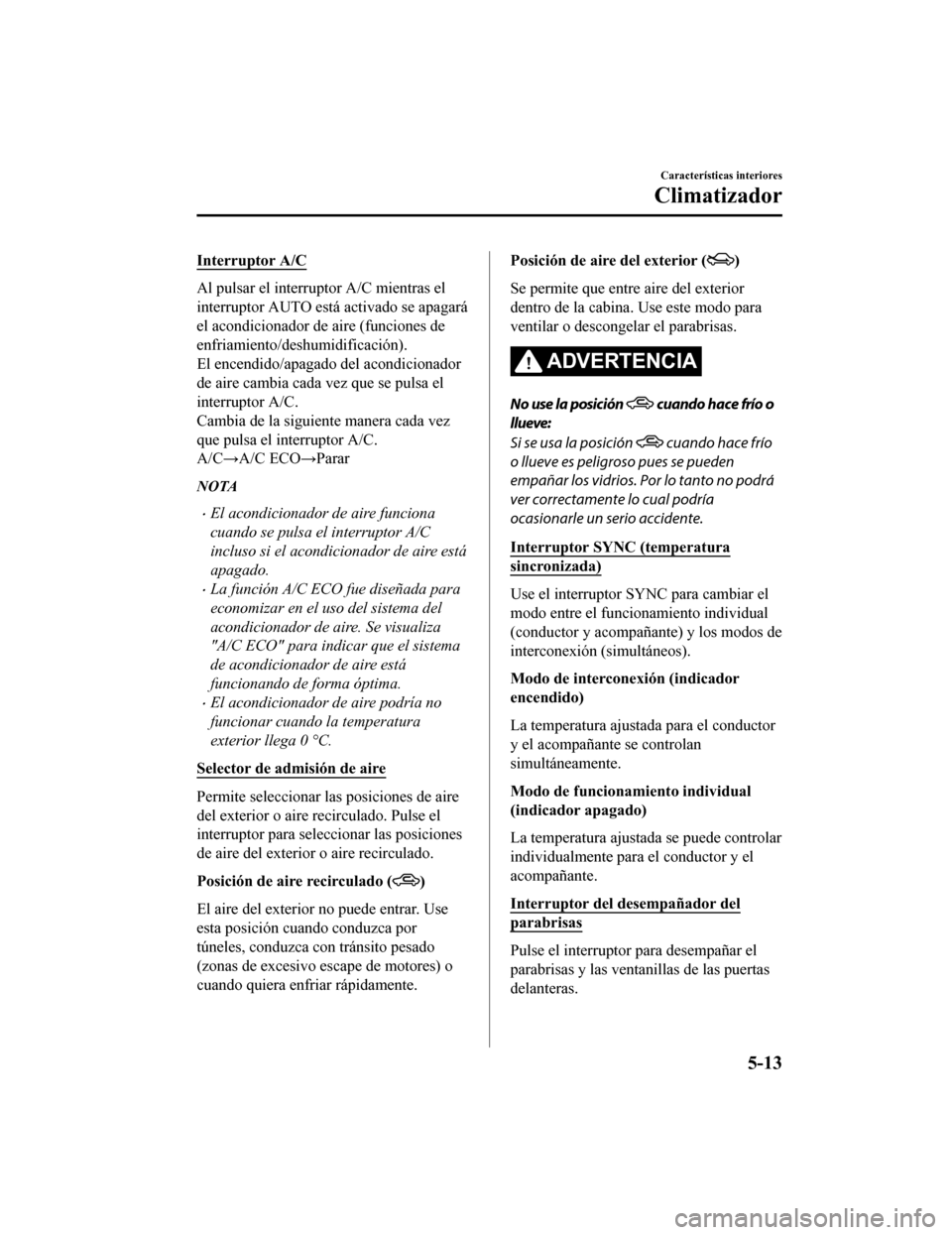

Interruptor A/C
Al pulsar el interruptor A/C mientras el
interruptor AUTO está activado se apagará
el acondicionador de aire (funciones de
enfriamiento/deshumidificación).
El encendido/apagado del acondicionador
de aire cambia cada vez que se pulsa el
interruptor A/C.
Cambia de la siguiente manera cada vez
que pulsa el interruptor A/C.
A/C→A/C ECO→Parar
NOTA
El acondicionador de aire funciona
cuando se pulsa el interruptor A/C
incluso si el acondicionador de aire está
apagado.
La función A/C ECO fue diseñada para
economizar en el uso del sistema del
acondicionador de aire. Se visualiza
"A/C ECO" para indicar que el sistema
de acondicionador de aire está
funcionando de forma óptima.
El acondicionador de aire podría no
funcionar cuando la temperatura
exterior llega 0 °C.
Selector de admisión de aire
Permite seleccionar las posiciones de aire
del exterior o aire recirculado. Pulse el
interruptor para seleccionar las posiciones
de aire del exterior o aire recirculado.
Posición de aire recirculado (
)
El aire del exterior no puede entrar. Use
esta posición cuando conduzca por
túneles, conduzca con tránsito pesado
(zonas de excesivo escape de motores) o
cuando quiera enfriar rápidamente.
Posición de aire del exterior ()
Se permite que entre aire del exterior
dentro de la cabina. Use este modo para
ventilar o descongelar el parabrisas.
ADVERTENCIA
No use la posición cuando hace frío o
llueve:
Si se usa la posición
cuando hace frío
o llueve es peligroso pues se pueden
empañar los vidrios. Por lo tanto no podrá
ver correctamente lo cual podría
ocasionarle un serio accidente.
Interruptor SYNC (temperatura
sincronizada)
Use el interruptor SYNC para cambiar el
modo entre el funcio namiento individual
(conductor y acompañante) y los modos de
interconexión (simultáneos).
Modo de interconexión (indicador
encendido)
La temperatura ajustada para el conductor
y el acompañante se controlan
simultáneamente.
Modo de funcionamiento individual
(indicador apagado)
La temperatura ajustada se puede controlar
individualmente para el conductor y el
acompañante.
Interruptor del desempañador del
parabrisas
Pulse el interruptor para desempañar el
parabrisas y las ventanillas de las puertas
delanteras.
Características interiores
Climatizador
5-13
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

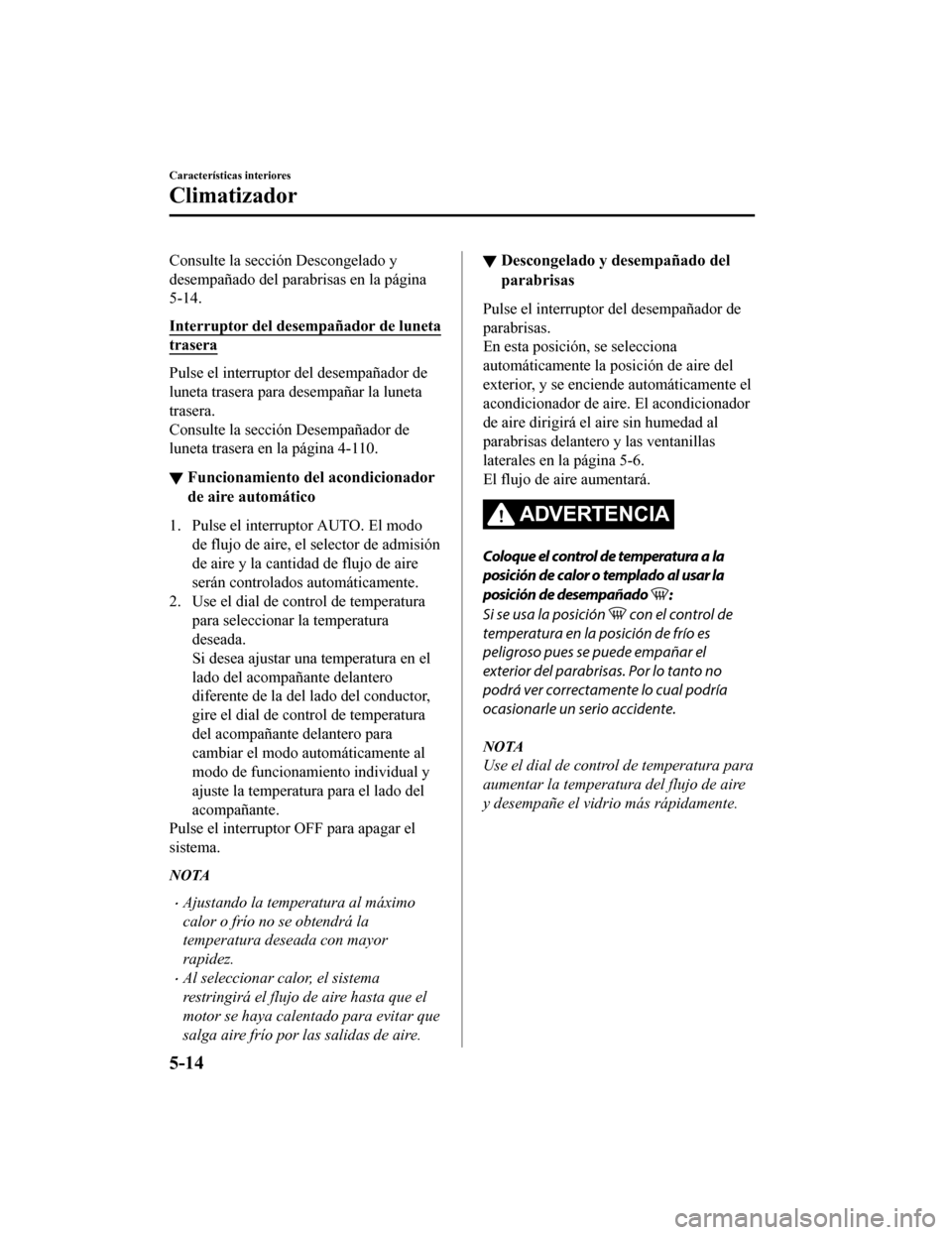

Consulte la sección Descongelado y
desempañado del parabrisas en la página
5-14.
Interruptor del desempañador de luneta
trasera
Pulse el interruptor del desempañador de
luneta trasera para desempañar la luneta
trasera.
Consulte la sección Desempañador de
luneta trasera en la página 4-110.
▼Funcionamiento del acondicionador
de aire automático
1. Pulse el interruptor AUTO. El modo
de flujo de aire, el selector de admisión
de aire y la cantidad de flujo de aire
serán controlados automáticamente.
2. Use el dial de control de temperatura para seleccionar la temperatura
deseada.
Si desea ajustar una temperatura en el
lado del acompañante delantero
diferente de la del lado del conductor,
gire el dial de control de temperatura
del acompañante delantero para
cambiar el modo automáticamente al
modo de funcionamiento individual y
ajuste la temperatura para el lado del
acompañante.
Pulse el interruptor OFF para apagar el
sistema.
NOTA
Ajustando la temperatura al máximo
calor o frío no se obtendrá la
temperatura deseada con mayor
rapidez.
Al seleccionar calor, el sistema
restringirá el flujo de aire hasta que el
motor se haya calentado para evitar que
salga aire frío por las salidas de aire.
▼ Descongelado y desempañado del
parabrisas
Pulse el interruptor del desempañador de
parabrisas.
En esta posición, se selecciona
automáticamente la posición de aire del
exterior, y se enciende automáticamente el
acondicionador de aire. El acondicionador
de aire dirigirá el aire sin humedad al
parabrisas delantero y las ventanillas
laterales en la página 5-6.
El flujo de aire aumentará.
ADVERTENCIA
Coloque el control de temperatura a la
posición de calor o templado al usar la
posición de desempañado
:
Si se usa la posición
con el control de
temperatura en la posición de frío es
peligroso pues se puede empañar el
exterior del parabrisas. Por lo tanto no
podrá ver correctamente lo cual podría
ocasionarle un serio accidente.
NOTA
Use el dial de control de temperatura para
aumentar la temperatura del flujo de aire
y desempañe el vidrio más rápidamente.
Características interiores
Climatizador
5-14
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

▼Sensor de luz solar/temperatura
interior
Sensor de luz solar
No coloque objetos en el sensor de luz
solar. De lo contrario, la temperatura
interior podría no ajustarse correctamente.
Sensor de luz solar
Sensor de temperatura interior
No cubra el sensor de temperatura interior.
De lo contrario, la temperatura interior
podría no ajustarse correctamente.
Sensor de temperatura interior
Características interiores
Climatizador
5-15
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

Interruptor de control deaudio
Sin Bluetooth® Manos libres

Con Bluetooth® Manos libres

▼Ajuste del volumen
Para subir el volumen, oprima hacia arriba
del interruptor de volumen (
).
Para bajar el volumen, oprima el
interruptor de volumen (
).
▼
Interruptor de silenciamiento*
Oprima el interruptor de silenciamiento
(
) una vez para silenciar el audio,
oprímalo de nuevo para continuar
escuchando.
NOTA
Si el encendido se desconecta con el audio
silenciado, se cancelará el silenciamiento.
Por lo tanto, cuando vuelva a arrancar el
motor, el audio no se silenciará. Para
silenciar el audio otra vez, oprima el
interruptor de silenciamiento (
).
▼ Interruptor de búsqueda
Radio AM*/MW*/LW*/FM
Pulse el interruptor de búsqueda (, ).
La radio cambia a la emisora almacenada
anterior/siguiente en el orden en que fue
almacenada.
Características interiores
Antes de usar el sistema de audio
5-16*Algunos modelos
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30
