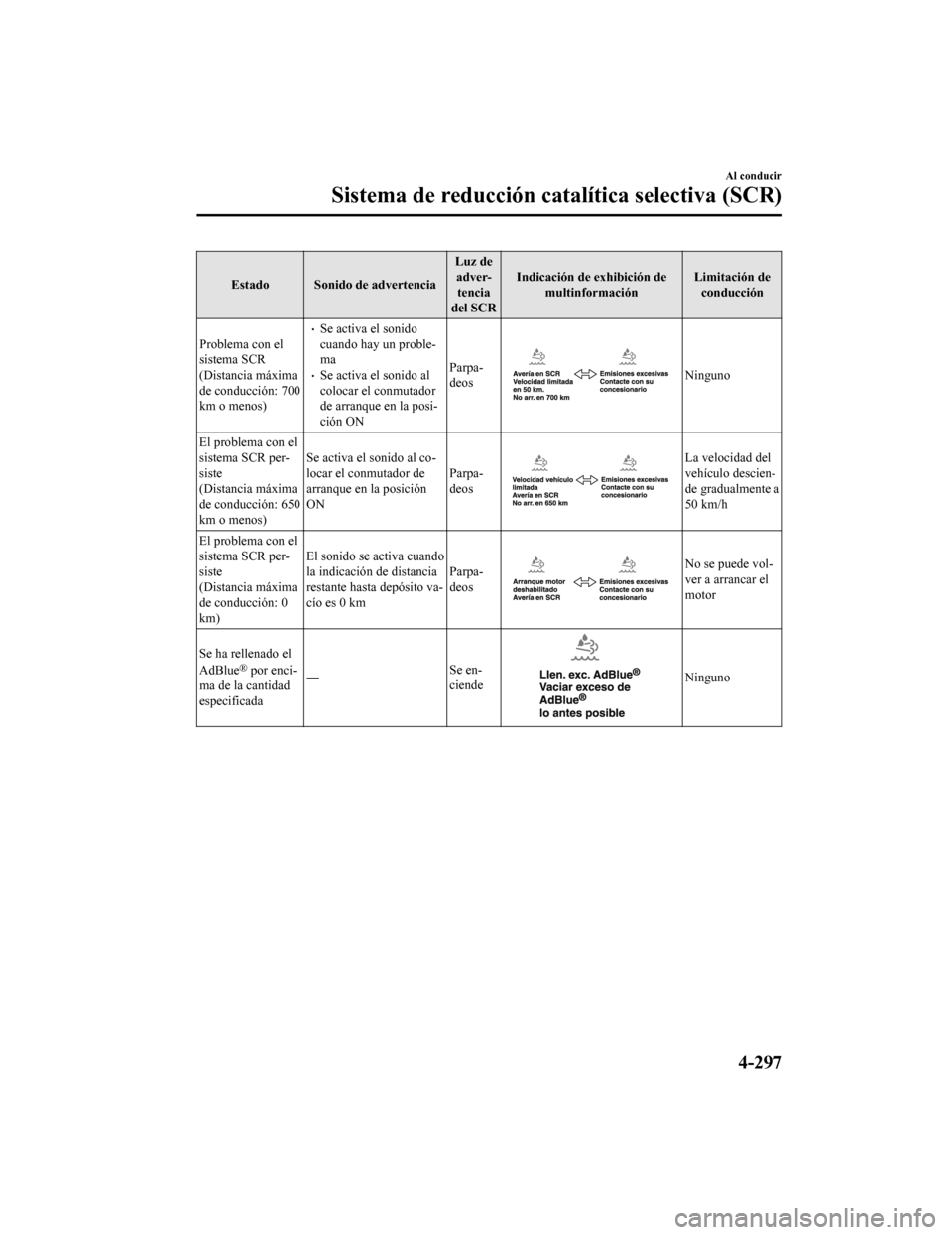

Estado Sonido de advertenciaLuz de
adver- tencia
del SCR Indicación de exhibición de
multinformación Limitación de
conducción
Problema con el
sistema SCR
(Distancia máxima
de conducción: 700
km o menos)
Se activa el sonido
cuando hay un proble-
ma
Se activa el sonido al
colocar el conmutador
de arranque en la posi-
ción ON Parpa-
deosNinguno
El problema con el
sistema SCR per-
siste
(Distancia máxima
de conducción: 650
km o menos) Se activa el sonido al co-
locar el conmutador de
arranque en la posición
ON
Parpa-
deos
La velocidad del
vehículo descien-
de gradualmente a
50 km/h
El problema con el
sistema SCR per-
siste
(Distancia máxima
de conducción: 0
km) El sonido se activa cuando
la indicación de distancia
restante hasta depósito va-
cío es 0 km
Parpa-
deos
No se puede vol-
ver a arrancar el
motor
Se ha rellenado el
AdBlue
® por enci-
ma de la cantidad
especificada ―
Se en-
ciendeNinguno
Al conducir
Sistema de reducción ca
talítica selectiva (SCR)
4-297
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

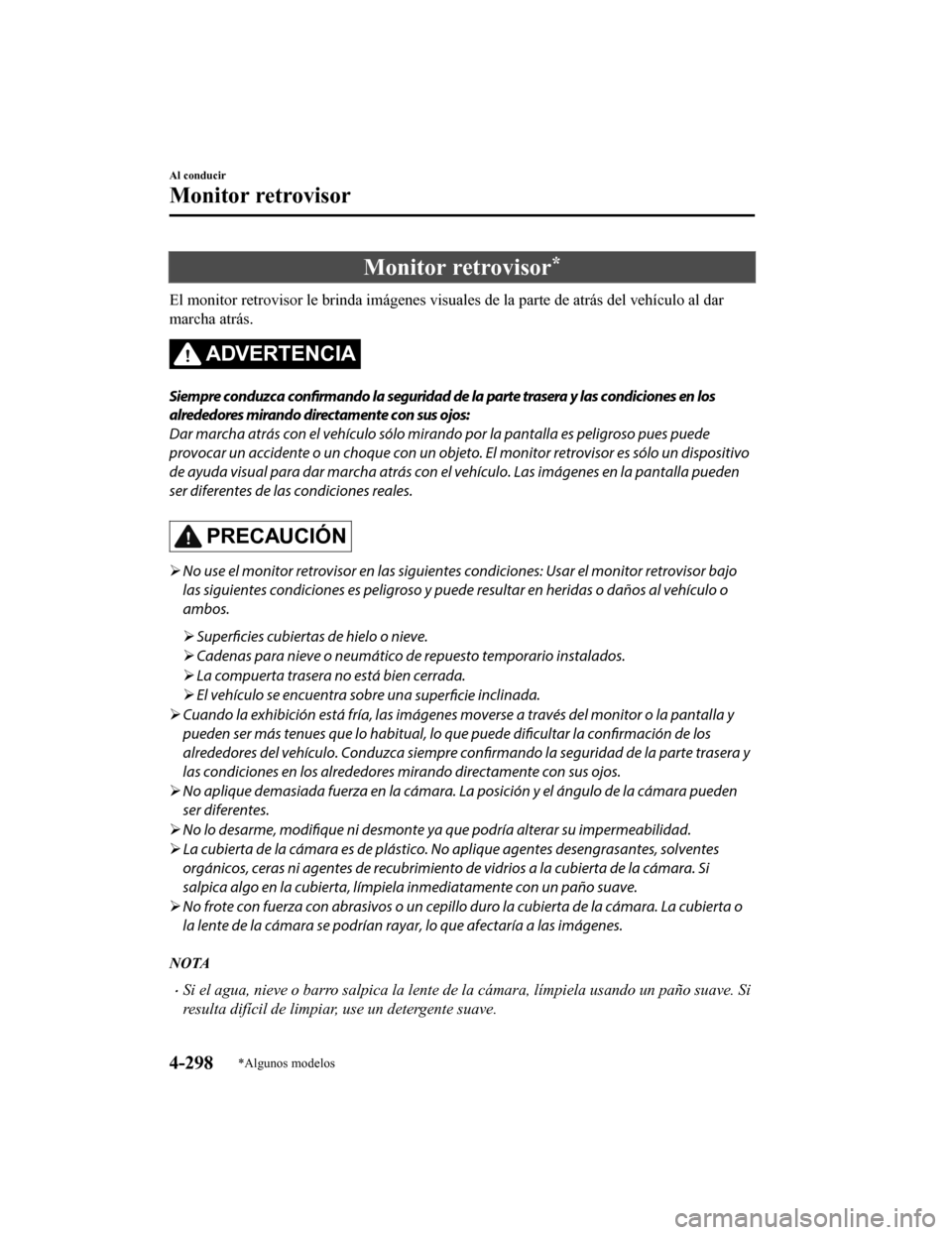

Monitor retrovisor*
El monitor retrovisor le brinda imágenes visuales de la parte de atrás del vehículo al dar
marcha atrás.
ADVERTENCIA
Siempre conduzca confirmando la seguridad de la parte trasera y las condiciones en los
alrededores mirando directamente con sus ojos:
Dar marcha atrás con el vehículo sólo mirando por la pantalla es peligroso pues puede
provocar un accidente o un choque con un objeto . El monitor retrovisor es sólo un dispositivo
de ayuda visual para dar marcha atrás con el vehículo. Las imágenes en la pantalla pueden
ser diferentes de las condiciones reales.
PRECAUCIÓN
 No use el monitor retrovisor en las siguientes condiciones: Usar el monitor retrovisor bajo
las siguientes condiciones es peligroso y pued e resultar en heridas o daños al vehículo o
ambos.
 Superficies cubiertas de hielo o nieve.
 Cadenas para nieve o neumático de repuesto temporario instalados.
 La compuerta trasera no está bien cerrada.
 El vehículo se encuentra sobre una
superficie inclinada.
 Cuando la exhibición está fría, las imágenes moverse a través del monitor o la pantalla y
pueden ser más tenues que lo habitual, lo que puede dificultar la confirmación de los
alrededores del vehículo. Conduzca siempre confi rmando la seguridad de la parte trasera y
las condiciones en los alrededores mirando directamente con sus ojos.
 No aplique demasiada fuerza en la cámara. La posición y el ángulo de la cámara pueden
ser diferentes.
 No lo desarme, modifique ni desmonte ya que podría alterar su impermeabilidad.
 La cubierta de la cámara es de plástico. No aplique agentes desengrasantes, solventes
orgánicos, ceras ni agentes de recubrimiento de vidrios a la cubierta de la cámara. Si
salpica algo en la cubierta, límpiela inmediatamente con un paño suave.
 No frote con fuerza con abrasivos o un cepillo duro la cubierta de la cámara. La cubierta o
la lente de la cámara se podrían rayar, lo que afectaría a las imágenes.
NOTA
Si el agua, nieve o barro salpica la lente de la cámara, límpiela usando un paño suave. Si
resulta difícil de limpiar, use un detergente suave.
Al conducir
Monitor retrovisor
4-298*Algunos modelos
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Si la temperatura de la cámara cambia rápidamente (caliente a frío, frío a caliente), el
monitor retrovisor podría no funcionar correctamente.
Al cambiar los neumáticos, consulte a un técnico experto, le recomendamos un técnico
autorizado Mazda. Cambiar los neumáticos puede resultar en la desviación de las líneas
de guía que aparecen en la pantalla.
Si la parte delantera, lateral o trasera del vehículo se ve envuelta en un choque, la
alineación de la cámara de estacionamiento para ver hacia atrás (ubicación, ángulo de
instalación) se puede ver desviada. Siempre consulte a un técnico experto, le
recomendamos que haga inspeccionar el vehículo por un técnico autorizado Mazda.
Si en el visualizador aparec e "Sin señal de vídeo disponible", podría haber un problema
con la cámara. Solicite la inspección de su vehículo a un técnico experto, le
recomendamos un técnico autorizado Mazda.
(Tipo exhibición de líneas de asistencia de camino predecido del vehículo)
Si se aplica fuerza al volante, las líneas de guía no se exhibirán. Afloje la empuñadura del
volante para permitir que se exhiban las líneas de guía.

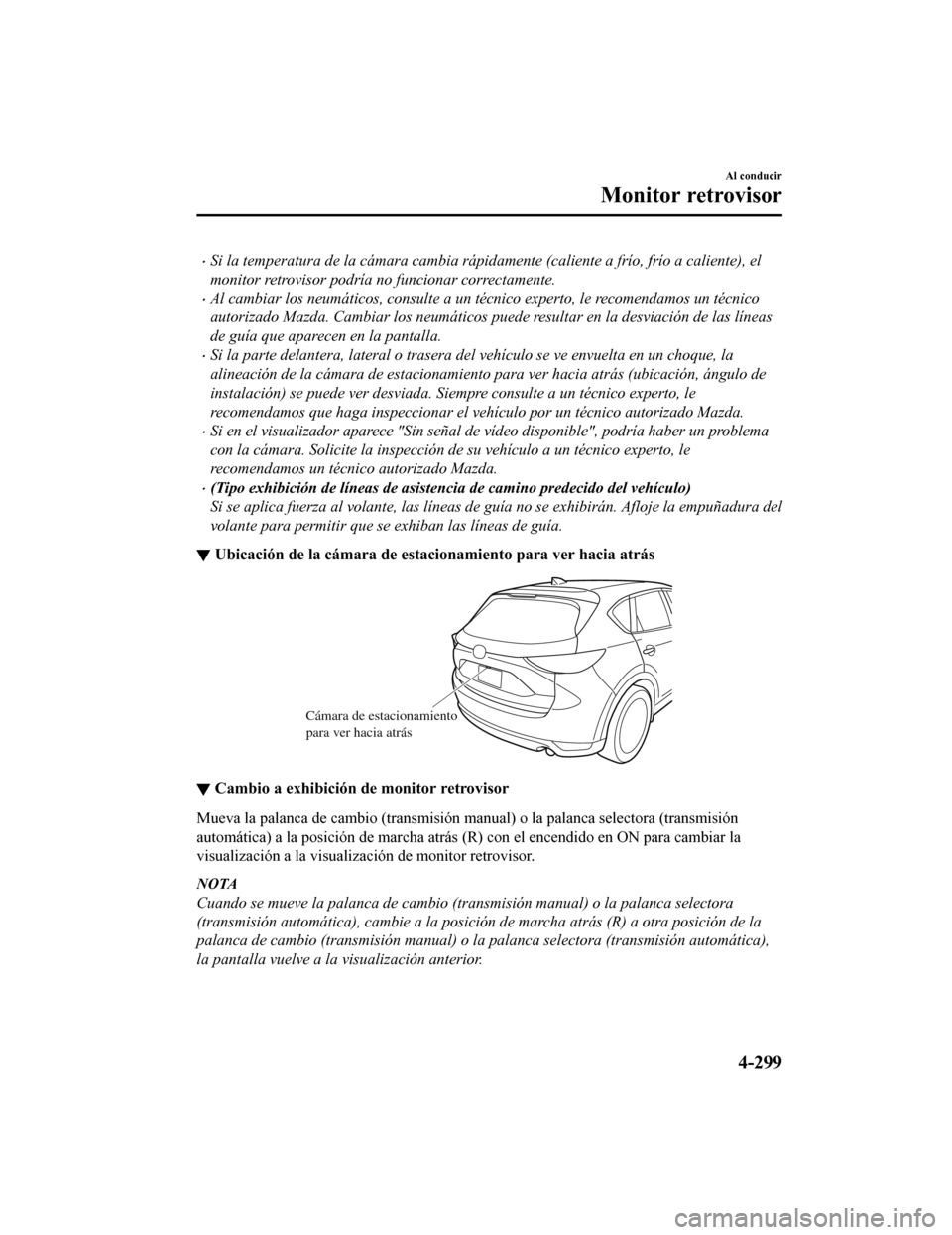

▼ Ubicación de la cámara de esta
cionamiento para ver hacia atrás
Cámara de estacionamiento
para ver hacia atrás
▼Cambio a exhibición de monitor retrovisor
Mueva la palanca de cambio (transmisión manual) o la palanca selectora (transmisión
automática) a la posición de marcha atrás (R) con el encendido en ON para cambiar la
visualización a la visualización de monitor retrovisor.
NOTA
Cuando se mueve la palanca de cambio (transmisión manual) o la palanca selectora
(transmisión automática), cambie a la posición
de marcha atrás (R) a otra posición de la
palanca de cambio (transmisión manual) o la palanca selectora (transmisión automática),
la pantalla vuelve a la visualización anterior.
Al conducir
Monitor retrovisor
4-299
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

▼Rango exhibible en la pantalla
Las imágenes en la pantalla pueden ser diferentes de las condiciones reales.
(Exhibición de la pantalla)
Adorno
Paragolpes
(Vista real)
Objeto
Indicación de detección
de obstrucción en el
sistema de sensor de
estacionamiento
NOTA
El rango de exhibición varía dependiendo del vehículo y las condiciones del camino.
El rango exhibible es limitado. No se pueden exhibir los objetos debajo del paragolpes o
alrededor de los extremos del paragolpes.
La distancia que aparece en la imagen exhibida es diferente de la distancia real debido a
que la cámara de estacionamiento para ver hacia atrás está equipada con una lente
específica.
Las imágenes exhibidas en el monitor de la cámara de estacionamiento para ver hacia
atrás son imágenes invertidas (imágenes en espejo).
Algunos accesorios del vehículo instalado opcionalmente pueden ser capt urados por la
cámara. No instale ninguna parte opcional que pueda interferir con la visión de la
cámara, como partes de iluminación o partes hechas de material reflectivo.
Podría resultar difícil ver la exhibición en las siguientes condiciones, sin embargo, no
indica un malfuncionamiento.
En áreas oscuras.
Cuando la temperatura de la lente es alta/baja.
Cuando la cámara está húmeda como en un día lluvioso o durante períodos de
humedad alta.
Cuando haya materiales extraños como barro pegados alrededor de la cámara.
Cuando la lenta de la cámara refleje los rayos solares o los faros.
Al conducir
Monitor retrovisor
4-300
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

La exhibición de la imagen se puede demorar si la temperatura próxima a la cámara está
baja.
▼Visualización de la pantalla
Tipo de visualización de líne
as de asistencia de predicción de la ruta del vehículo
El modo de guía de ruta proyectada exhibe el camino previsto del vehículo después de girar
el volante.
Use este modo para estacionar su vehículo en un estacionamiento o garaje.
ba
c
a) Camino proyectado del vehículo (amarillo)
Estas líneas se exhiben como una referencia para el camino proyectado del vehículo.
Las líneas que muestran la ruta del vehículo proyectada cambian después de girar el
volante.
b) Líneas de ancho de vehículo extendido (azul) Estas líneas indican el ancho extendido del vehículo.
Estas líneas no se exhiben cuando las ruedas del vehículo están derechas hacia adelante.
c) Líneas de guía de distancia Estas líneas indican la distancia aproximada a un punto medido desde la parte trasera del
vehículo (desde el extremo del paragolpes).
La línea azul indica el punto a aproximadamente 50 cm del parachoques trasero.
Las líneas roja y amarilla, que cambian de posición después que gira el volante, indican
los puntos aproximadamente 50 cm para la línea roja y 100 cm para la línea amarilla
desde el paragolpes trasero (en el punto central de cada una de las líneas).
Se produce un error cuando las ruedas no están rectas.
En la ilustración anterior, el lado derecho del vehículo se encuentra en una posición más
cercana a la distancia real indicada por las lí neas de guía de distancia (rojo: punto a unos
50 cm, amarillo: punto a unos 100 cm detrás del parachoques trasero), mientras que el
lado izquierdo se encuentra en una posición más alejada.
Al conducir
Monitor retrovisor
4-301
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

PRECAUCIÓN
La posición indicada de las líneas de guía en la pantalla cambian dependiendo de las
condiciones del vehículo (como el número de ocupantes/carga) y condiciones del camino
(como una pendiente inclinada detrás del vehículo).
Siempre verifique el área hacia atrás del vehí culo y el área alrededor directamente con sus
ojos al dar marcha atrás.

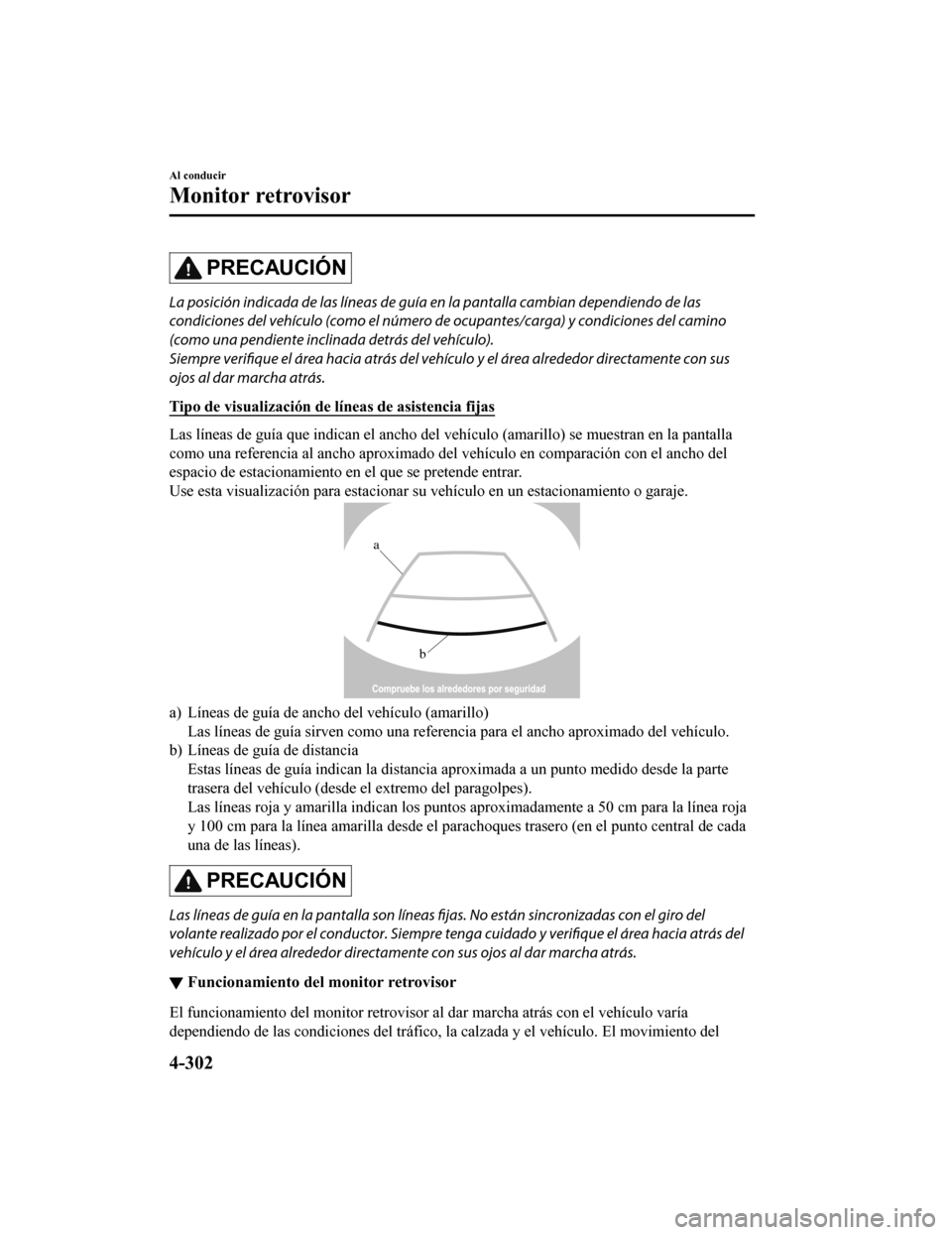

Tipo de visualización de líneas de asistencia fijas
Las líneas de guía que indican el ancho del vehículo (amarillo) se muestran en la pantalla
como una referencia al ancho aproximado del vehículo en comparación con el ancho del
espacio de estacionamiento en el que se pretende entrar.
Use esta visualización para estacionar su vehículo en un estacionamiento o garaje.
b
a
a) Líneas de guía de ancho del vehículo (amarillo)
Las líneas de guía sirven como una referencia para el ancho aproximado del vehículo.
b) Líneas de guía de distancia Estas líneas de guía indican la distancia apr oximada a un punto medido desde la parte
trasera del vehículo (desde el extremo del paragolpes).
Las líneas roja y amarilla indican los puntos aproximadamente a 50 cm para la línea roja
y 100 cm para la línea amarilla desde el parachoques trasero (en el punto central de cada
una de las líneas).
PRECAUCIÓN
Las líneas de guía en la pantalla son líneas fijas. No están sincronizadas con el giro del
volante realizado por el conductor. Siempre teng a cuidado y verifique el área hacia atrás del
vehículo y el área alrededor directamen te con sus ojos al dar marcha atrás.
▼Funcionamiento del monitor retrovisor
El funcionamiento del monitor retrovisor al
dar marcha atrás con el vehículo varía
dependiendo de las condiciones del tráfico, la calzada y el vehículo. El movimiento del
Al conducir
Monitor retrovisor
4-302
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

volante y la coordinación también varía con las condiciones, por eso, confirme las
condiciones de los alrededores visualmente y mueva el volante de acuerdo con esas
condiciones.
Tenga en cuenta las precauciones anteriores antes de usar el monitor retrovisor.
Tipo de visualización de líne as de asistencia de predicción de la ruta del vehículo
NOTA

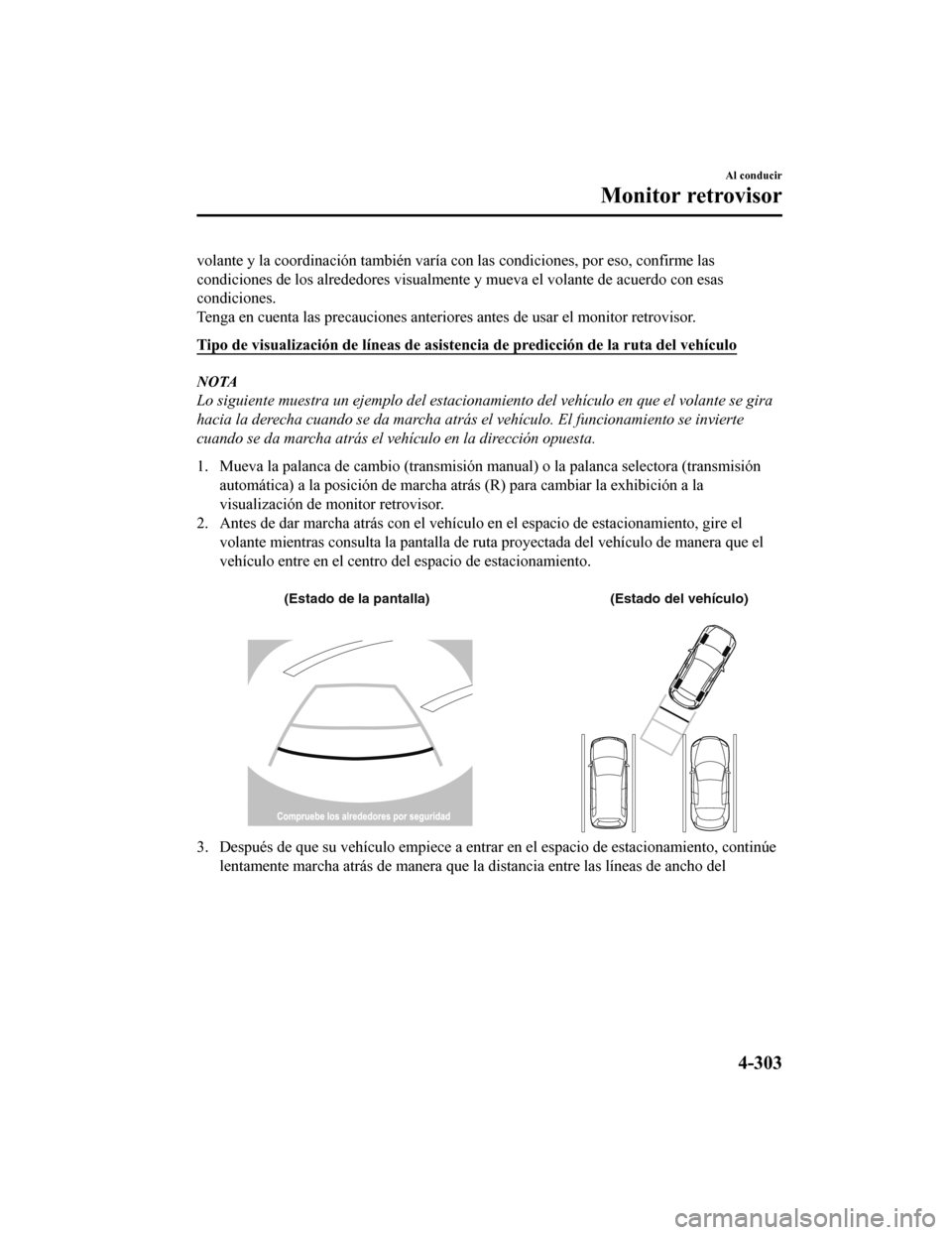

Lo siguiente muestra un ejemplo del estacionam iento del vehículo en que el volante se gira
hacia la derecha cuando se da marcha atrás el vehículo. El funcionamiento se invierte
cuando se da marcha atrás el vehículo en la dirección opuesta.
1. Mueva la palanca de cambio (transmisión manual) o la palanca selectora (transmisión automática) a la posición de marcha atrás (R) para cambiar la exhibición a la
visualización de monitor retrovisor.

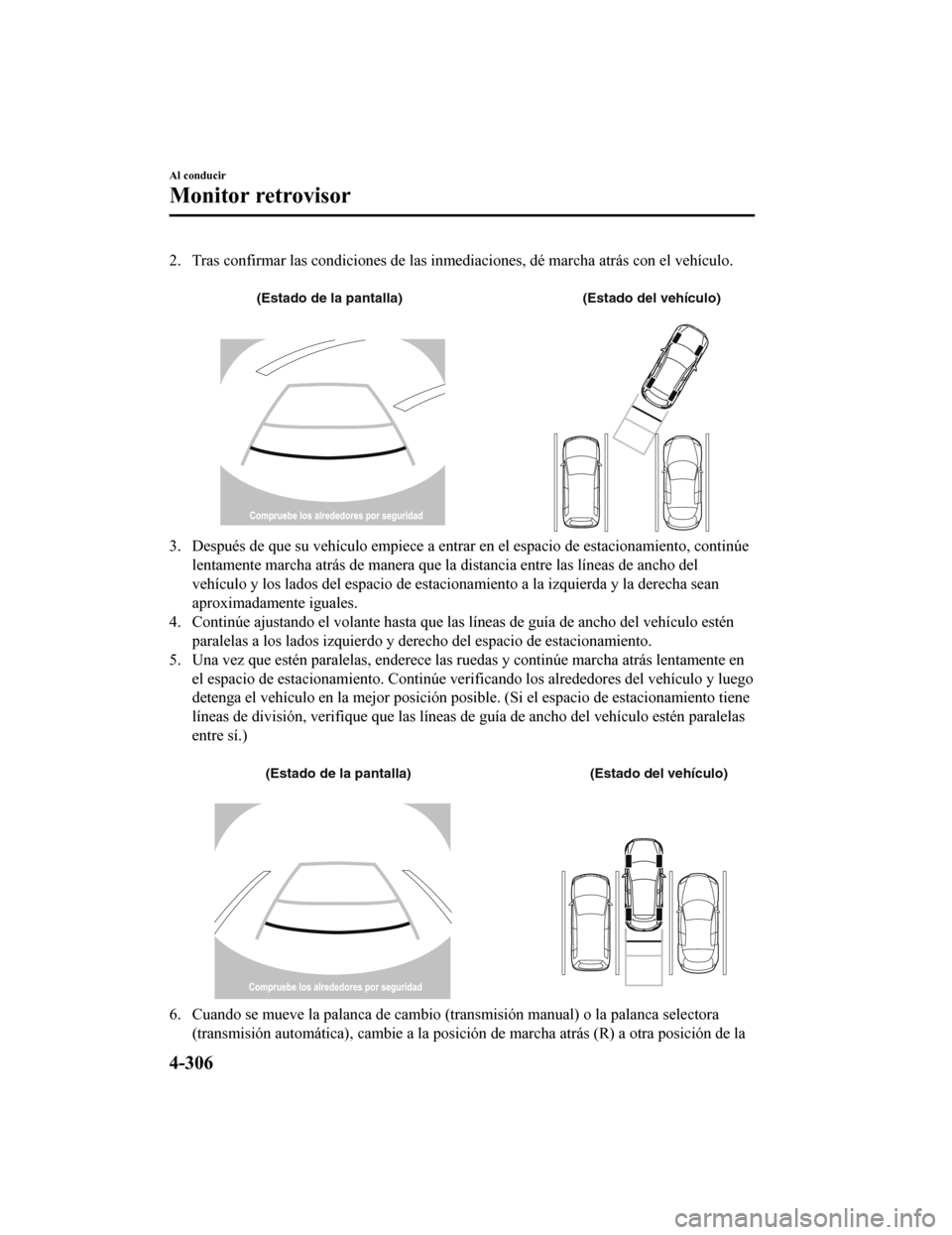

2. Antes de dar marcha atrás con el vehículo en el espacio de estacionamiento, gire el
volante mientras consulta la pantalla de ruta proyectada del vehículo de manera que el
vehículo entre en el centro del espacio de estacionamiento.

(Estado de la pantalla) (Estado del vehículo)
3. Después de que su vehículo empiece a entrar en el espacio de estacionamiento, continúe
lentamente marcha atrás de manera que la distancia entre las líneas de ancho del
Al conducir
Monitor retrovisor
4-303
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

vehículo y los lados del espacio de estacionamiento a la izquierda y la derecha sean
aproximadamente iguales.

(Estado de la pantalla)(Estado del vehículo)
4. Continúe ajustando el volante hasta que las líneas de guía de ancho del vehículo estén
paralelas a los lados izquierdo y derecho del espacio de estacionamiento.
5. Una vez que estén paralelas, enderece las ruedas y continúe marcha atrás lentamente en el espacio de estacionamiento. Continúe verificando los alrededores del vehículo y luego
detenga el vehículo en la mejor posición posible. (Si el espacio de estacionamiento tiene
líneas de división, verifique que las líneas de guía de ancho del vehículo estén paralelas
entre sí.)

(Estado de la pantalla) (Estado del vehículo)
6. Cuando se mueve la palanca de cambio (transmisión manual) o la palanca selectora
(transmisión automática), cambie a la posición de marcha atrás (R) a otra posición de la
palanca de cambio (transmisión manual) o la palanca selectora (transmisión automática),
la pantalla vuelve a la visualización anterior.
Al conducir
Monitor retrovisor
4-304
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

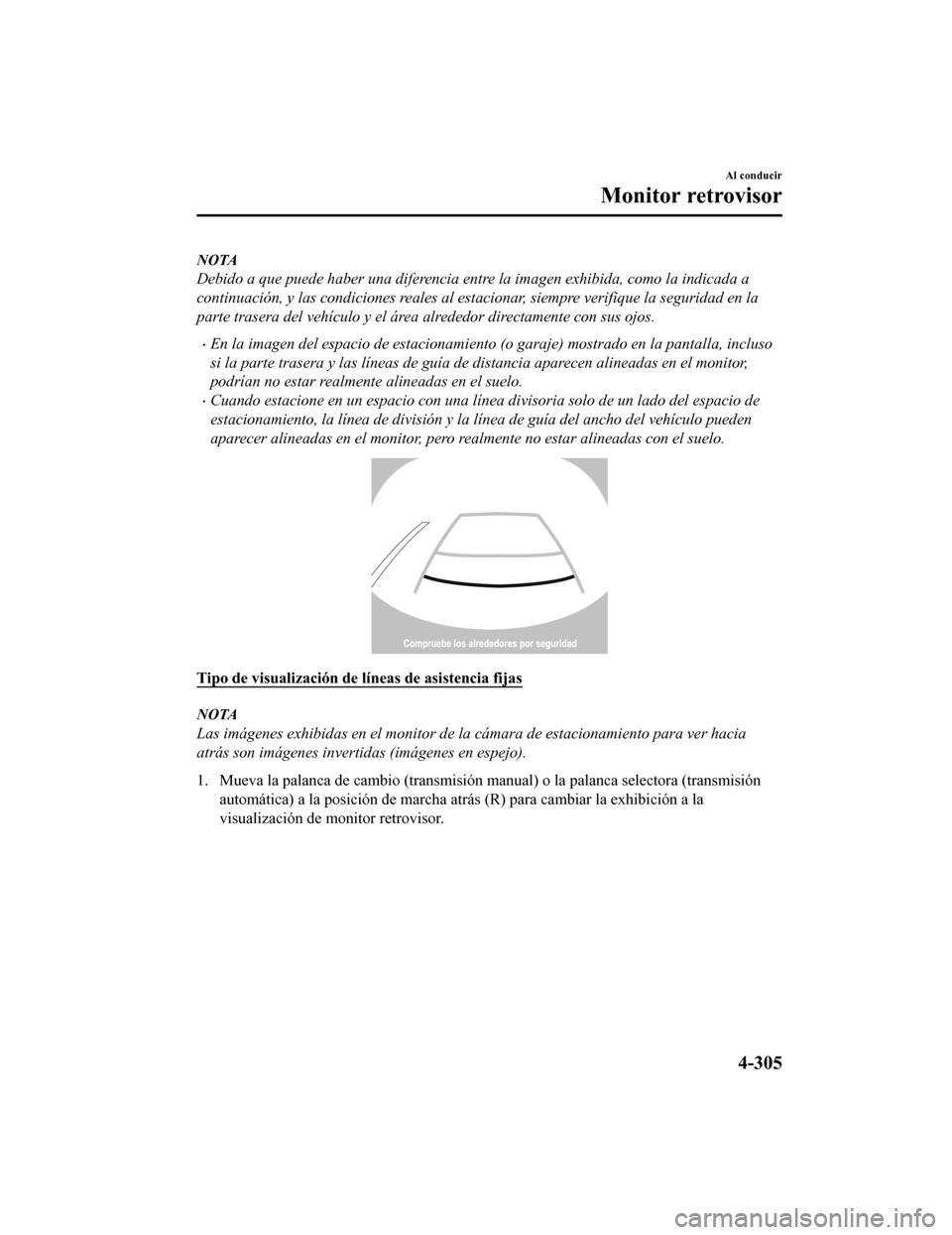

NOTA
Debido a que puede haber una diferencia entre la imagen exhibida, como la indicada a
continuación, y las condiciones reales al estacionar, siempre verifique la seguridad en la
parte trasera del vehículo y el área alrededor directamente con sus ojos.
En la imagen del espacio de estacionamiento (o garaje) mostrado en la pantalla, incluso
si la parte trasera y las líneas de guía de distancia aparecen alineadas en el monitor,
podrían no estar realmente alineadas en el suelo.
Cuando estacione en un espacio con una línea divisoria solo de un lado del espacio de
estacionamiento, la línea de división y la línea de guía del ancho del vehículo pueden
aparecer alineadas en el monitor, pero realmente no estar alineadas con el suelo.
Tipo de visualización de líneas de asistencia fijas
NOTA
Las imágenes exhibidas en el monitor de la cámara de estacionamiento para ver hacia
atrás son imágenes invertidas (imágenes en espejo).
1. Mueva la palanca de cambio (transmisión manual) o la palanca selectora (transmisión automática) a la posición de marcha atrás (R) para cambiar la exhibición a la
visualización de monitor retrovisor.
Al conducir
Monitor retrovisor
4-305
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

2. Tras confirmar las condiciones de las inmediaciones, dé marcha atrás con el vehículo.
(Estado de la pantalla) (Estado del vehículo)
3. Después de que su vehículo empiece a entrar en el espacio de estacionamiento, continúe
lentamente marcha atrás de manera que la distancia entre las líneas de ancho del
vehículo y los lados del espacio de estacionamiento a la izquierda y la derecha sean
aproximadamente iguales.
4. Continúe ajustando el volante hasta que las líneas de guía de ancho del vehículo estén paralelas a los lados izquierdo y derecho del espacio de estacionamiento.
5. Una vez que estén paralelas, enderece las ruedas y continúe marcha atrás lentamente en el espacio de estacionamiento. Continúe verificando los alrededores del vehículo y luego
detenga el vehículo en la mejor posición posible. (Si el espacio de estacionamiento tiene
líneas de división, verifique que las líneas de guía de ancho del vehículo estén paralelas
entre sí.)

(Estado de la pantalla) (Estado del vehículo)
6. Cuando se mueve la palanca de cambio (transmisión manual) o la palanca selectora
(transmisión automática), cambie a la posición de marcha atrás (R) a otra posición de la
Al conducir
Monitor retrovisor
4-306
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30
