Sistema de control de la presión de los neumáticos*
El sistema de monitoreo de presión de neum áticos (TPMS) monitorea la presión de cada
neumático.
Si la presión del neumático es demasiado baja en uno o más de los neumáticos, el sistema le
informará al conductor a través de la luz de advertencia en el panel de instrumentos y
mediante una advertencia sonora.
Consulte la sección Consulte al concesionario autorizado Mazda y haga inspeccionar el
vehículo, en la página 7-48.
Consulte la sección Tomar medidas en la página 7-59.
Consulte la sección Advertencia sonora de presión de aire de los neumáticos en la página
7-73.

Los sensores de presión de neumáticos instalados en cada rueda envían los datos de presión
de neumáticos por una señal de radio al receptor en el vehículo.
Sensores de presión de
aire de los neumáticos
NOTA
Cuando la temperatura del ambiente es demasiado baja debido a los cambios estacionales,
las temperaturas de los neumáticos también serán bajas. Cuando la temperatura del
neumático disminuye, la presión de aire también disminuye. La advertencia TPMS se
encenderá más frecuentemente. Inspeccione visualmente los neumáticos todos los días antes
de conducir, y verifique las presiones de aire mensualmente con un medidor de presión de
aire de neumáticos. Para verificar las presiones de aire de los neumáticos, se recomienda
usar un medidor de presión de aire de neumáticos digital.

El TPMS no elimina la necesidad de verificar la presión y la condición de los cuatro
neumáticos regularmente.
Al conducir
Sistema de control de la presión de los neumáticos
*Algunos modelos4-287
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

PRECAUCIÓN
Cada neumático, incluyendo el de repuesto (si existiera), debe ser
verificado mensualmente
en frío e inflado a la presión de aire recomendada por el fabricante del vehículo en la placa
del vehículo o la etiqueta de presión de ai re de los neumáticos. (Si su vehículo tiene
neumáticos de un tamaño diferente al indicado en la placa del vehículo o la etiqueta de
presión de aire de los neumáticos, deberá determinar la presión de aire adecuada para esos
neumáticos.)
Como una función de seguridad adicional, su vehículo está equipado con un sistema de
control de la presión de los neumáticos (TPM S) que enciende un indicador de presión de
aire baja cuando uno o más neumáticos está n significativamente desinflados. De acuerdo
con eso, cuando el indicador de presión de ai re baja se enciende, deberá detener la marcha
y verificar sus neumáticos lo an tes posible, e inflarlos la presión de aire adecuada. Conducir
con un neumático significativamente desinfl ado provocará un sobrecalentamiento del
neumático y puede hacer que el neumático falle. Un neumático desinflado también reduce
la eficiencia de energía y la vida útil del neumático, y podría afectar el manejo y la
capacidad de frenado.
Tenga en cuenta que el TPMS no es un sustituto del mantenimiento adecuado del
neumático, y que es responsabilidad del conductor mantener la presión correcta de los
neumáticos, incluso si el nivel de aire que el neumático está desinflado no ha alcanzado el
nivel para encender el indicador de presión de aire baja del TPMS.
Su vehículo también ha sido equipado con un indicador de funcionamiento incorrecto del
TPMS para indicar el momento en el que el sistema no está funcionando bien.
El indicador de funcionamiento incorrecto de TPMS se combina con el indicador de presión
de aire baja. Cuando el sistema detecta un funcionamiento incorrecto, el indicador
parpadea durante aproximadamente un mi nuto y luego permanece continuamente
encendido. Esta secuencia continuará dura nte las siguiente veces que se arranque el
vehículo mientras exista el funcionamiento incorrecto. Cuando el indicador de
funcionamiento incorrecto está encendido, el sistema podría no ser capaz de detectar o
indicar una baja presión de aire según lo esperado. Los funcionamientos incorrectos del
TPMS se pueden dar por varias razones, incluyendo el cambio de un neumático o la
instalación de neumáticos o ruedas diferentes que impidan que el TPMS funcione
correctamente. Verifique siempre el indica dor de funcionamiento incorrecto del TPMS
después de cambiar uno o más de los neumáticos o ruedas en su vehículo para asegurarse
que el cambio de un neumático o la instalació n de neumáticos o ruedas diferentes permite
que el TPMS continúe funcionando correctamente.
 Para evitar falsas lecturas, el sistema prueba durante un tiempo antes de indicar un
problema. Como resultado no registrará in stantáneamente cuando un neumático se
desinfla rápidamente o explota.
Al conducir
Sistema de control de la presión de los neumáticos
4-288
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

▼Activación de error del sistema
Cuando la luz de advertencia destella,
puede haber un malfuncionamiento en el
sistema. Consulte a un concesionario
autorizado Mazda.
En los siguientes casos puede ocurrir una
activación de error del sistema:
Cuando hay un equipo o un dispositivo
próximo al vehículo usando la misma
frecuencia de radio que los sensores de
presión de aire de los neumáticos.
Cuando se instala cerca del centro del
panel de instrumentos un dispositivo
metálico como un sistema de
navegación no original, que puede
bloquear las señales de radio del sensor
de presión de neumáticos al receptor.
Cuando use los siguientes dispositivos
en el vehículo que pueden causar
interferencias de radio con el receptor.
Dispositivos digitales como un
ordenador personal.
Un dispositivo convertidor de
corriente como un convertidor de
CC-CA.
Cuando se adhiere demasiada nieve o
hielo al vehículo, especialmente
alrededor de las ruedas.
Cuando se agotan las pilas de los
sensores de aire de los neumáticos.
Cuando usa una rueda sin sensor de
presión de aire de los neumáticos
instalado.
Cuando se usan neumáticos con refuerzo
de acero en las paredes laterales.
Cuando se usan cadenas para nieve.
▼Neumáticos y ruedas
PRECAUCIÓN
Cuando se inspeccione o ajuste las
presiones de aire de los neumáticos, no
aplique demasiada fuerza al vástago de la
válvula. El vástago podría resultar dañado.
Cambiando neumáticos y ruedas
El siguiente procedimiento permite al
TPMS reconocer el código de señal ID
exclusivo del sensor de
presión de aire de
los neumáticos cuando se cambian los
neumáticos o las ruedas, como al poner o
sacar los neumáticos para nieve.
NOTA
Cada sensor de presión de aire de los
neumáticos tiene un código de señal ID
exclusivo. El código de señal debe ser
registrado con el TPMS antes de que
pueda funcionar. La manera más fácil de
hacerlo es pedir que un concesionario
autorizado Mazda cambie sus neumáticos
y realice el registro del código de señal
ID.
Cuando haga cambiar los neumáticos
en un concesionario autorizado Mazda
Cuando un concesionario autorizado
Mazda cambia los neumáticos de su
vehículo, completará el registro del código
de señal de identificación del sensor de
presión de neumático.

Al conducir
Sistema de control de la presión de los neumáticos
4-289
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Cuando Ud. mismo cambia los
neumáticos
Si Ud. u otra persona cambia los
neumáticos, Ud. o la otra persona deberá
realizar los siguientes pasos para que el
TPMS realice completamente el registro
de los códigos de señal ID.
1. Después que los neumáticos hayansido cambiados, cambie el encendido a
ON, luego de nuevo a ACC o OFF.
2. Espere aproximadamente 15 minutos.
3. Después de aproximadamente 15 minutos, conduzca el vehículo a una
velocidad de al menos 25 km/h durante
10 minutos y el código de señal ID de
los sensores de presión de aire de los
neumáticos serán registrados
automáticamente.
NOTA
Si el vehículo se conduce dentro de los
aproximadamente 15 minutos de haber
cambiado los neumáticos, la luz de
advertencia del sistema de monitoreo de
presión de aire de los neumáticos
destellará debido a que los códigos de
señal ID de los sensores no han sido
registrados. Si sucediera eso, estacione el
vehículo durante aproximadamente 15
minutos, después de lo cual los códigos de
señal ID de los sensores serán registrados
después de conducir el vehículo durante
10 minutos.
Cambiando neumáticos y ruedas
PRECAUCIÓN
Al cambiar/reparar los neumáticos o las
ruedas o ambos, haga realizar el trabajo
por un concesionario autorizado Mazda,
o los sensores de presión de aire de los
neumáticos se podrían dañar.
 Las ruedas equipadas en su Mazda están
especialmente diseñadas para la
instalación de los sensores de presión de
aire de los neumáticos. No use ruedas
que no sean originales, de lo contrario
podría no ser posible instalar los sensores
de presión de aire de los neumáticos.
Asegúrese de instalar los sensores de
presión de aire de los neumáticos cuando
cambie los neumáticos o las ruedas.
Cuando haga cambiar un neumático o
rueda o ambos, se podrán realizar las
siguientes instalaciones de los sensores de
presión de aire de los neumáticos.
Los sensores de presión de aire de los
neumáticos se pueden desmontar de las
ruedas viejas e instalar en las nuevas.
El mismo sensor de presión de aire debe
ser usado en la misma rueda. Sólo se
cambia el neumático.
Se instala un nuevo sensor de presión de
aire de los neumáticos en una rueda
nueva.
Al conducir
Sistema de control de la presión de los neumáticos
4-290
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

NOTA
El código de señal ID del sensor de
presión de aire de los neumáticos debe
ser registrado cuando se compra un
nuevo sensor de presión de aire de los
neumáticos. Para comprar un sensor de
presión de aire de los neumáticos y
registrar el código de señal ID del
sensor de presión de aire de los
neumáticos, consulte a un concesionario
autorizado Mazda.
Al volver a instalar un sensor de presión
de aire de los neumáticos anteriormente
desmontado, cambie el aro (sello entre
el cuerpo de la válvula/sensor y rueda)
para el sensor de presión de aire de los
neumáticos.
Al conducir
Sistema de control de la presión de los neumáticos
4-291
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

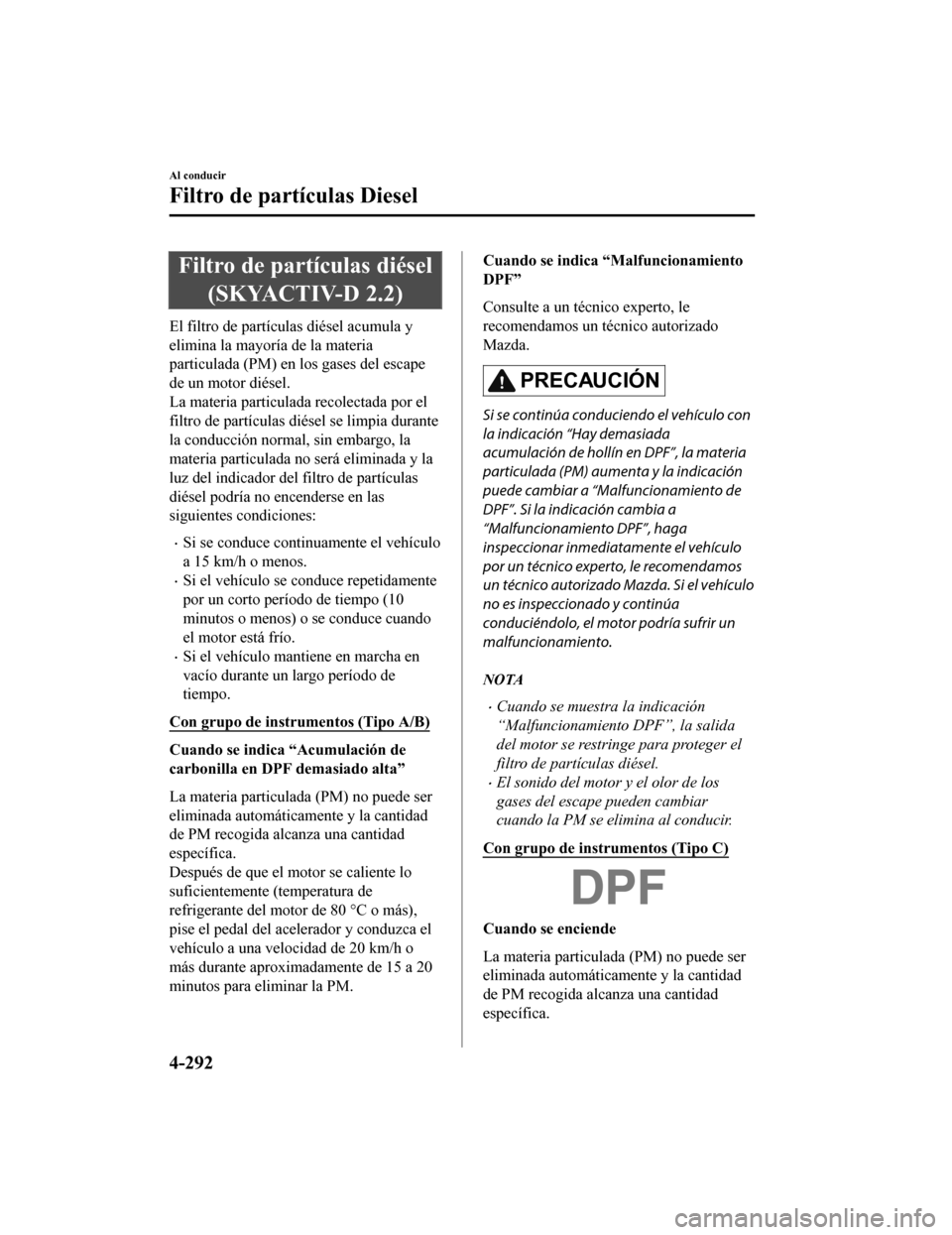

Filtro de partículas diésel(SKYACTIV-D 2.2)
El filtro de partículas diésel acumula y
elimina la mayoría de la materia
particulada (PM) en los gases del escape
de un motor diésel.
La materia particulada recolectada por el
filtro de partículas diésel se limpia durante
la conducción normal, sin embargo, la
materia particulada no será eliminada y la
luz del indicador del filtro de partículas
diésel podría no encenderse en las
siguientes condiciones:
Si se conduce continuamente el vehículo
a 15 km/h o menos.
Si el vehículo se conduce repetidamente
por un corto período de tiempo (10
minutos o menos) o se conduce cuando
el motor está frío.
Si el vehículo mantiene en marcha en
vacío durante un largo período de
tiempo.
Con grupo de instrumentos (Tipo A/B)
Cuando se indica “Acumulación de
carbonilla en DPF demasiado alta”
La materia particulada (PM) no puede ser
eliminada automáticamente y la cantidad
de PM recogida alcanza una cantidad
específica.

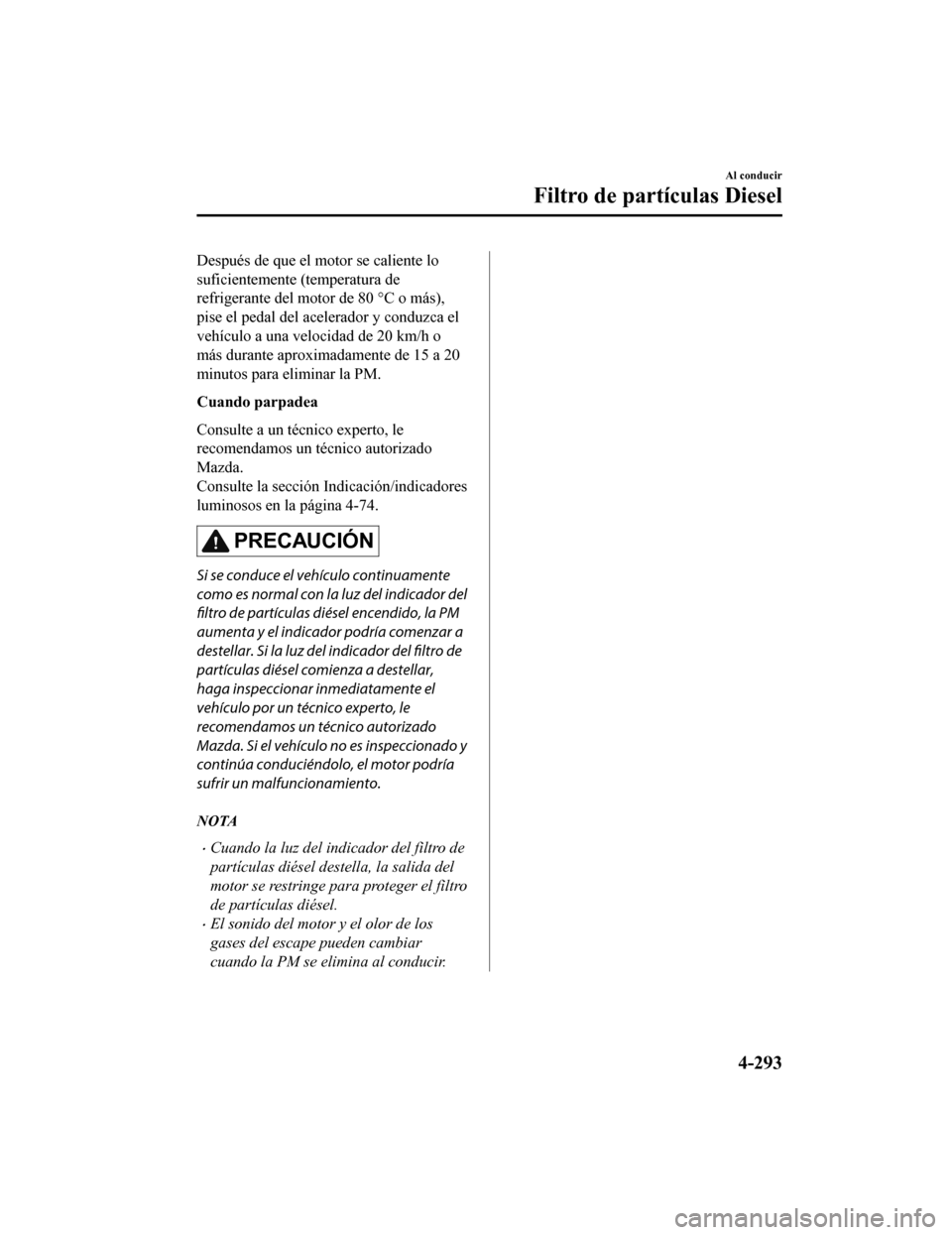

Después de que el motor se caliente lo
suficientemente (temperatura de
refrigerante del motor de 80 °C o más),
pise el pedal del acelerador y conduzca el
vehículo a una velocidad de 20 km/h o
más durante aproximadamente de 15 a 20
minutos para eliminar la PM.
Cuando se indica “Malfuncionamiento
DPF”
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
PRECAUCIÓN
Si se continúa conduciendo el vehículo con
la indicación “Hay demasiada
acumulación de hollín en DPF”, la materia
particulada (PM) aumenta y la indicación
puede cambiar a “Malfuncionamiento de
DPF”. Si la indicación cambia a
“Malfuncionamiento DPF”, haga
inspeccionar inmediatamente el vehículo
por un técnico experto, le recomendamos
un técnico autorizado Mazda. Si el vehículo
no es inspeccionado y continúa
conduciéndolo, el motor podría sufrir un
malfuncionamiento.
NOTA
Cuando se muestra la indicación
“Malfuncionamiento DPF”, la salida
del motor se restringe para proteger el
filtro de partículas diésel.
El sonido del motor y el olor de los
gases del escape pueden cambiar
cuando la PM se elimina al conducir.
Con grupo de instrumentos (Tipo C)
Cuando se enciende
La materia particulada (PM) no puede ser
eliminada automáticamente y la cantidad
de PM recogida alcanza una cantidad
específica.
Al conducir
Filtro de partículas Diesel
4-292
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Después de que el motor se caliente lo
suficientemente (temperatura de
refrigerante del motor de 80 °C o más),
pise el pedal del acelerador y conduzca el
vehículo a una velocidad de 20 km/h o
más durante aproximadamente de 15 a 20
minutos para eliminar la PM.
Cuando parpadea
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Consulte la sección Indicación/indicadores
luminosos en la página 4-74.
PRECAUCIÓN
Si se conduce el vehículo continuamente
como es normal con la luz del indicador del
filtro de partículas diésel encendido, la PM
aumenta y el indicador podría comenzar a
destellar. Si la luz del indicador del filtro de
partículas diésel comienza a destellar,
haga inspeccionar inmediatamente el
vehículo por un técnico experto, le
recomendamos un técnico autorizado
Mazda. Si el vehículo no es inspeccionado y
continúa conduciéndolo, el motor podría
sufrir un malfuncionamiento.
NOTA
Cuando la luz del indicador del filtro de
partículas diésel destella, la salida del
motor se restringe para proteger el filtro
de partículas diésel.
El sonido del motor y el olor de los
gases del escape pueden cambiar
cuando la PM se elimina al conducir.
Al conducir
Filtro de partículas Diesel
4-293
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

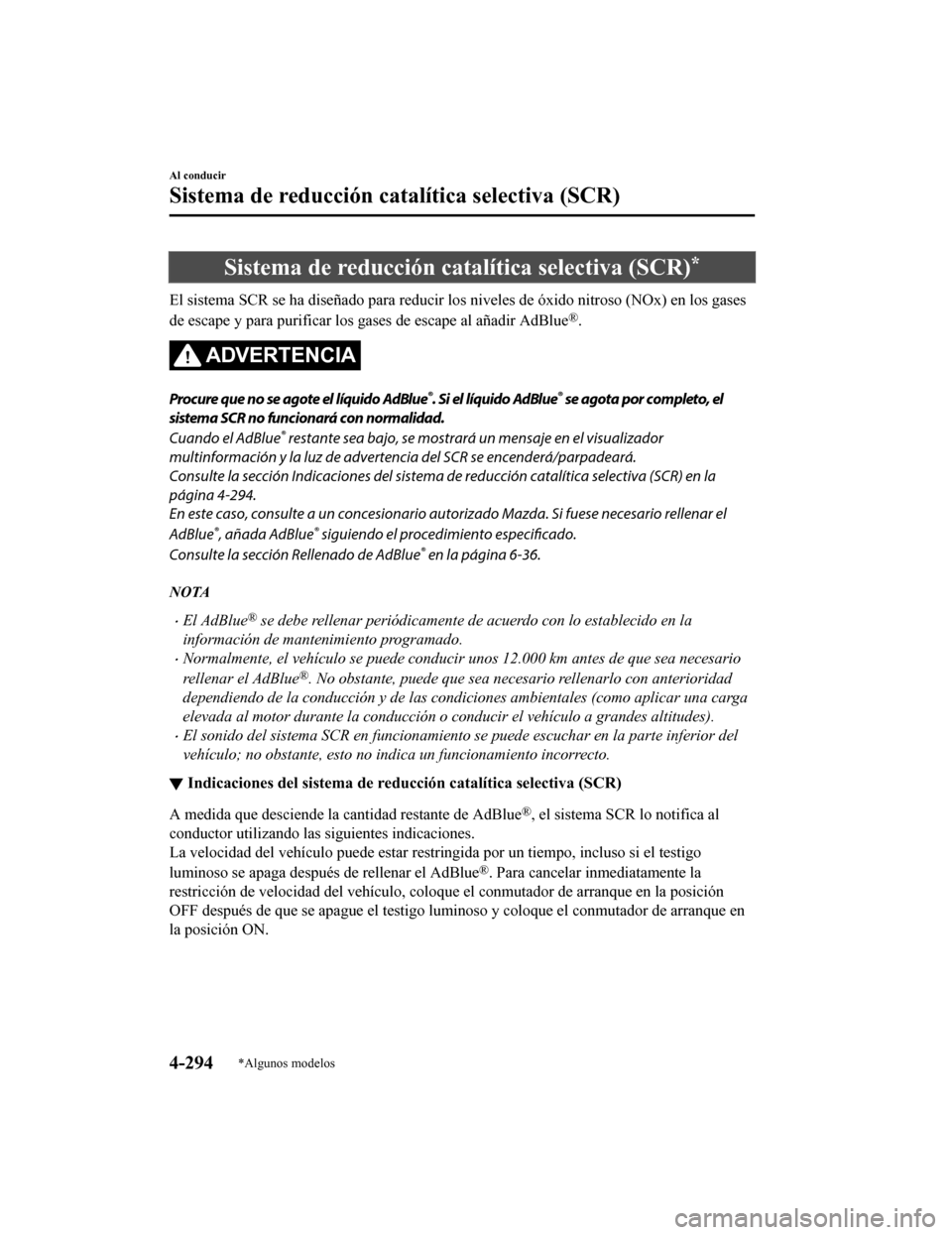

Sistema de reducción catalítica selectiva (SCR)*
El sistema SCR se ha diseñado para reducir los niveles de óxido nitroso (NOx) en los gases
de escape y para purificar los gases de escape al añadir AdBlue
®.
ADVERTENCIA
Procure que no se agote el líquido AdBlue®. Si el líquido AdBlue® se agota por completo, el
sistema SCR no funcionará con normalidad.
Cuando el AdBlue
® restante sea bajo, se mostrará un mensaje en el visualizador
multinformación y la luz de adverten cia del SCR se encenderá/parpadeará.
Consulte la sección Indicaciones del sistema de reducción catalítica selectiva (SCR) en la
página 4-294.
En este caso, consulte a un concesionario au torizado Mazda. Si fuese necesario rellenar el
AdBlue
®, añada AdBlue® siguiendo el proced imiento especificado.
Consulte la sección Rellenado de AdBlue
® en la página 6-36.
NOTA
El AdBlue® se debe rellenar periódicamente de acuerdo con lo establecido en la
información de mantenimiento programado.
Normalmente, el vehículo se puede conducir unos 12.000 km antes de que sea necesario
rellenar el AdBlue
®. No obstante, puede que sea necesario rellenarlo con anterioridad
dependiendo de la conducción y de las condiciones ambientales (como aplicar una carga
elevada al motor durante la conducción o co nducir el vehículo a grandes altitudes).
El sonido del sistema SCR en funcionamiento se puede escuchar en la parte inferior del
vehículo; no obstante, esto no indica un funcionamiento incorrecto.
▼ Indicaciones del sistema de redu
cción catalítica selectiva (SCR)
A medida que desciende la cantidad restante de AdBlue®, el sistema SCR lo notifica al
conductor utilizando las siguientes indicaciones.
La velocidad del vehículo puede estar restringida por un tiempo, incluso si el testigo
luminoso se apaga después de rellenar el AdBlue
®. Para cancelar inmediatamente la
restricción de velocidad del vehículo, coloque el conmutador de arranque en la posición
OFF después de que se apague el testigo lumi noso y coloque el conmutador de arranque en
la posición ON.
Al conducir
Sistema de reducción ca talítica selectiva (SCR)
4-294*Algunos modelos
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

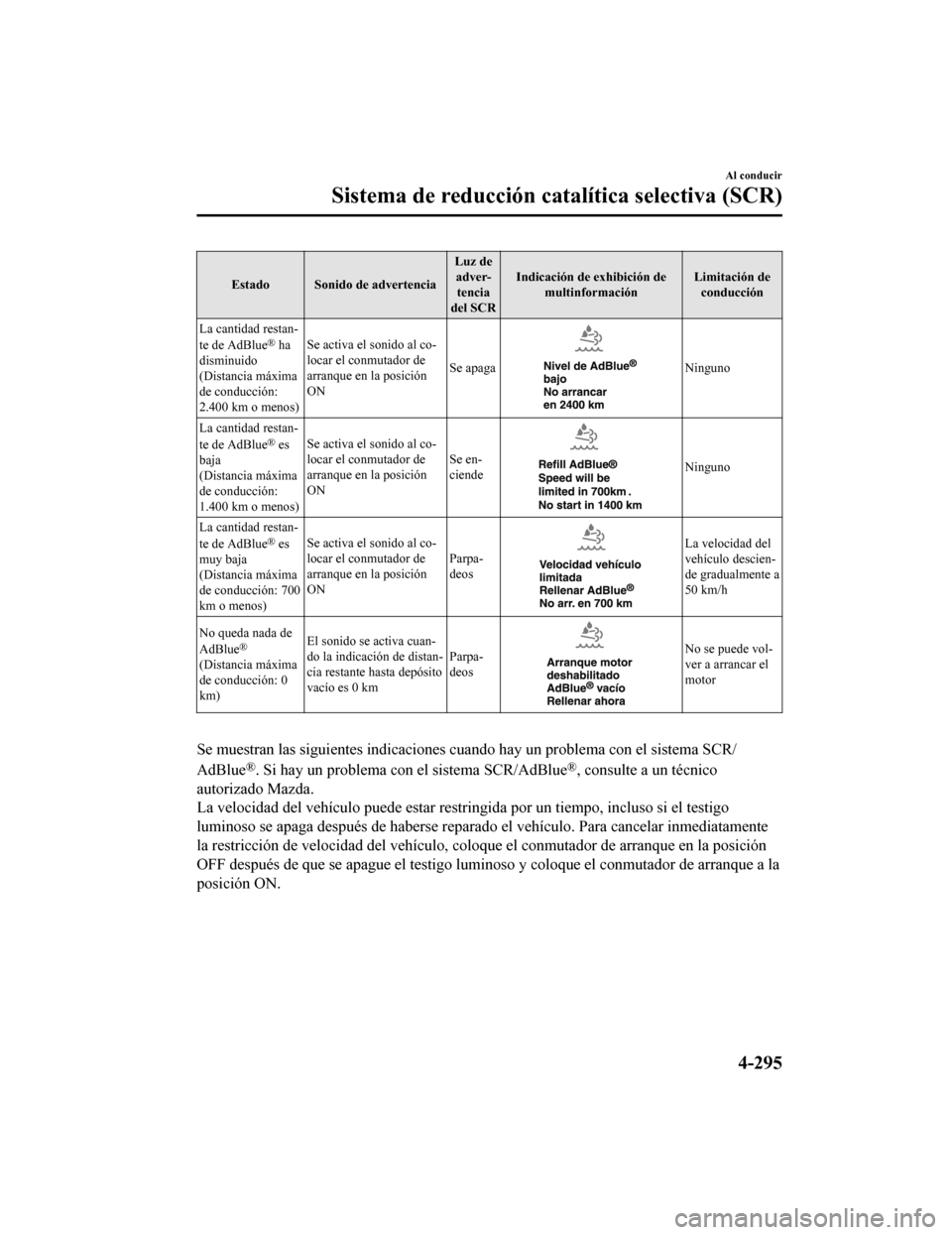

Estado Sonido de advertenciaLuz de
adver-tencia
del SCR Indicación de exhibición de
multinformación Limitación de
conducción
La cantidad restan-
te de AdBlue
® ha
disminuido
(Distancia máxima
de conducción:
2.400 km o menos) Se activa el sonido al co-
locar el conmutador de
arranque en la posición
ON
Se apaga
Ninguno
La cantidad restan-
te de AdBlue
® es
baja
(Distancia máxima
de conducción:
1.400 km o menos) Se activa el sonido al co-
locar el conmutador de
arranque en la posición
ON
Se en-
ciende
Ninguno
La cantidad restan-
te de AdBlue
® es
muy baja
(Distancia máxima
de conducción: 700
km o menos) Se activa el sonido al co-
locar el conmutador de
arranque en la posición
ON
Parpa-
deosLa velocidad del
vehículo descien-
de gradualmente a
50 km/h
No queda nada de
AdBlue
®
(Distancia máxima
de conducción: 0
km) El sonido se activa cuan-
do la indicación de distan-
cia restante hasta depósito
vacío es 0 km
Parpa-
deosNo se puede vol-
ver a arrancar el
motor

Se muestran las siguientes indicaciones cu
ando hay un problema con el sistema SCR/
AdBlue
®. Si hay un problema con el sistema SCR/AdBlue®, consulte a un técnico
autorizado Mazda.
La velocidad del vehículo puede estar restringida por un tiempo, incluso si el testigo
luminoso se apaga después de haberse reparado el vehículo. Para cancelar inmediatamente
la restricción de velocidad del vehículo, coloque el conmutador de arranque en la posición
OFF después de que se apague el testigo luminoso y coloque el conmutador de arranque a la
posición ON.
Al conducir
Sistema de reducción ca talítica selectiva (SCR)
4-295
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

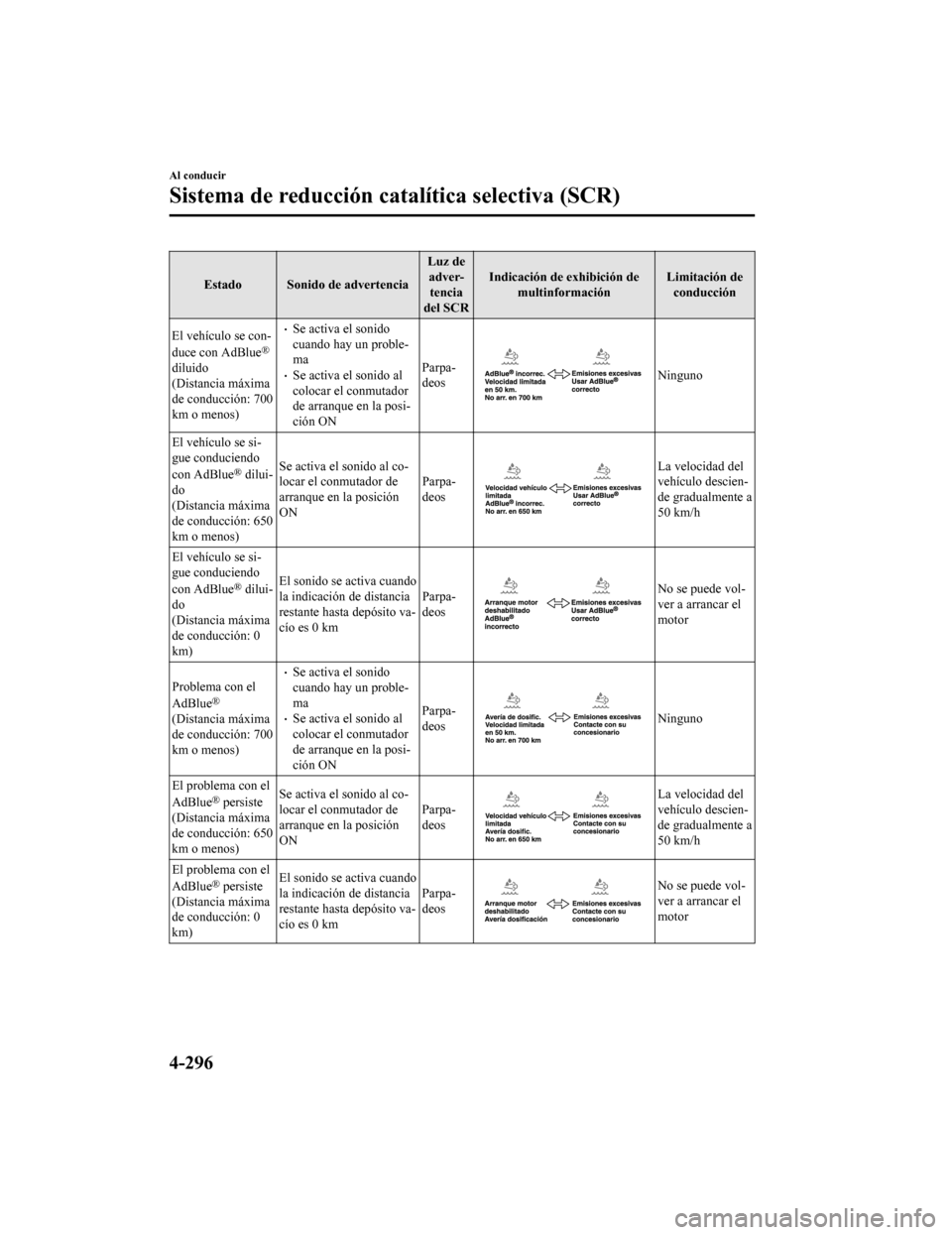

Estado Sonido de advertenciaLuz de
adver-tencia
del SCR Indicación de exhibición de
multinformación Limitación de
conducción
El vehículo se con-
duce con AdBlue
®
diluido
(Distancia máxima
de conducción: 700
km o menos)
Se activa el sonido
cuando hay un proble-
ma
Se activa el sonido al
colocar el conmutador
de arranque en la posi-
ción ON Parpa-
deosNinguno
El vehículo se si-
gue conduciendo
con AdBlue
® dilui-
do
(Distancia máxima
de conducción: 650
km o menos) Se activa el sonido al co-
locar el conmutador de
arranque en la posición
ON
Parpa-
deosLa velocidad del
vehículo descien-
de gradualmente a
50 km/h
El vehículo se si-
gue conduciendo
con AdBlue
® dilui-
do
(Distancia máxima
de conducción: 0
km) El sonido se activa cuando
la indicación de distancia
restante hasta depósito va-
cío es 0 km
Parpa-
deosNo se puede vol-
ver a arrancar el
motor
Problema con el
AdBlue
®
(Distancia máxima
de conducción: 700
km o menos)
Se activa el sonido
cuando hay un proble-
ma
Se activa el sonido al
colocar el conmutador
de arranque en la posi-
ción ON Parpa-
deosNinguno
El problema con el
AdBlue
® persiste
(Distancia máxima
de conducción: 650
km o menos) Se activa el sonido al co-
locar el conmutador de
arranque en la posición
ON
Parpa-
deosLa velocidad del
vehículo descien-
de gradualmente a
50 km/h
El problema con el
AdBlue
® persiste
(Distancia máxima
de conducción: 0
km) El sonido se activa cuando
la indicación de distancia
restante hasta depósito va-
cío es 0 km
Parpa-
deosNo se puede vol-
ver a arrancar el
motor
Al conducir
Sistema de reducción ca
talítica selectiva (SCR)
4-296
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30
