ADVERTENCIA
Siempre instale un asiento para niños
mirando hacia atrás en la posición de
asiento correcta:
Instalar un asiento para bebés mirando
hacia atrás sin primero consultar el cuadro
“Cuadro de conveniencia del sistema de
seguridad para niños de acuerdo a las
posiciones de los asientos” es peligroso. Un
asiento para niños mirando hacia atrás
instalado en el asiento equivocado no
podrá sujetarlo. En caso de un choque, el
niño podría golpear algo o a una persona
en el vehículo y podría provocarle heridas
graves o incluso la muerte.
Nunca use un sistema de seguridad para
niños mirando hacia atrás en un asiento
delantero protegido con una bolsa de aire:
NUNCA use un sistema de seguridad para
niños mirando hacia atrás en un asiento
protegido con un AIRBAG ACTIVO delante
de él, el NIÑO puede sufrir HERIDAS
GRAVES o MORIR.
El sistema de seguridad podría salirse al ser
golpeado por la bolsa de aire que se infla.
El niño que se encuentre sentado en el
sistema de seguridad podría resultar herido
de gravedad o morir.


Tipo mirando hacia adelante
ADVERTENCIA
Nunca instale un asiento para niños
mirando hacia adelante en un asiento
equivocado:
Instalar un asiento para bebés mirando
hacia adelante sin primero consultar el
cuadro “Cuadro de conveniencia del
sistema de seguridad para niños de
acuerdo a las posiciones de los asientos” es
peligroso. Un asiento para niños mirando
hacia adelante instalado en el asiento
equivocado no podrá sujetarlo. En caso de
un choque, el niño podría golpear algo o a
una persona en el vehículo y podría
provocarle heridas graves o incluso la
muerte.
No instale un sistema de seguridad para
niños mirando hacia delante en el asiento
del pasajero a menos que sea inevitable:
En caso de choque, la fuerza de un airbag
inflándose puede provocar heridas graves
o la muerte al niño. Si es inevitable instalar
un sistema de seguridad para niños
mirando hacia delante en el asiento del
acompañante, mueva hacia delante tanto
como sea posible el asiento del
acompañante y ajuste el almohadón
(almohadón ajustable en altura) a la
posición más alta en la cual el cinturón de
seguridad que ajusta el sistema de
seguridad para niños se puede apretar con
seguridad.
Equipo de seguridad esencial
Sistema de seguridad para niños
2-43
CX-5_8HD7-SP-18K_Edition12018-9-25 9:54:30

▼Posición de instalación del asiento
para niños grandes
Los asientos para niños grandes se usan
sólo mirando hacia adelante.
Recomendamos el uso del asiento infantil
con respaldo para permitir un ajuste
sencillo de la posición del cinturón de
seguridad y ofrecer así la mayor
protección posible a sus hijos.

Consulte el cuadro “Cuadro de
conveniencia del sistema de seguridad
para niños de acuerdo a las posiciones de
los asientos” para la posición de
instalación del asiento para niños grandes
(página 2-45).
ADVERTENCIA
Instale siempre un asiento para niños
grandes en la posición de asiento correcta:
Instalar un asiento para niños grandes sin
primero consultar el cuadro "Cuadro de
conveniencia del sistema de seguridad
para niños de acuerdo a las posiciones de
los asientos" es peligroso. Un asiento para
niños grandes instalado en el asiento
equivocado no podrá sujetarlo. En caso de
un choque, el niño podría golpear algo o a
una persona en el vehículo y podría
provocarle heridas graves o incluso la
muerte.
No instale un sistema de seguridad para
niños mirando hacia delante en el asiento
del pasajero a menos que sea inevitable:
En caso de choque, la fuerza de un airbag
inflándose
puede provocar heridas graves
o la muerte al niño. Si es inevitable instalar
un sistema de seguridad para niños
mirando hacia delante en el asiento del
acompañante, mueva hacia delante tanto
como sea posible el asiento del
acompañante y ajuste el almohadón
(almohadón ajustable en altura) a la
posición más alta en la cual el cinturón de
seguridad que ajusta el sistema de
seguridad para niños se puede apretar con
seguridad.
Equipo de seguridad esencial
Sistema de seguridad para niños
2-44
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Cuadro de conveniencia del sistema de seguridad paraniños de acuerdo a las posiciones de los asientos
(Europa y países que cumplen con la reglamentación UN-R 16)
La información suministrada en el cuadro muestra la adecuación de su sistema de seguridad
para niños a las diferentes posiciones del asiento. Para la instalación de sistemas de
seguridad para niños de otros fabricantes, c onsulte cuidadosamente las instrucciones del
fabricante que vienen con el sistema de seguridad para niños.
Al instalar el sistema de seguridad para ni ños, se deben tener en cuenta los siguientes
puntos:
Desmonte siempre los reposacabezas antes de instalar un sistema de seguridad para niños.
Sin embargo, al instalar un asiento de refuerzo, instale siempre el reposacabezas del
vehículo en el asiento donde se encuentre instalado el asiento de refuerzo. Además, use
siempre una correa de sujeción y colóquela con seguridad. Consulte la sección
Reposacabezas en la página 2-20.
Al instalar un sistema de seguridad para niños en el asiento del acompañante, ajuste la
posición de deslizamiento del asiento tan hacia atrás como sea posible. Ajuste el
almohadón del asiento a la posición más alta de manera que se pueda abrochar bien el
sistema de seguridad para niños.
Consulte la sección Ajuste del asiento del acompañante delantero en la página 2-13.
Si tiene dificultades para instalar el sistema de seguridad para niños en el asiento del
acompañante, o si el cinturón no puede abroch arse al sistema de seguridad para niños,
realice las siguientes operaciones para ajustar el asiento, sujetando el sistema de seguridad
para niños, para que el cinturón pueda abrocharse a él completamente.
Mueva el asiento hacia delante o hacia atrás.
Mueva el respaldo hacia delante o hacia atrás.
Al instalar un sistema de seguridad para niños en el asiento trasero, ajuste la posición del
asiento delantero de manera que el asiento de lantero no haga contacto con el sistema de
seguridad para niños.
Consulte la sección Ajuste del asiento del conductor en la página 2-5.
Consulte la sección Ajuste del asiento del acompañante delantero en la página 2-13.
Un equipo de seguridad para niños equipado con una pata de soporte no se podrá instalar
en la posición del asiento trasero central.
Al instalar un sistema de seguridad para niños equipado con correa, desmonte el
reposacabezas.
Consulte la sección Reposacabezas en la página 2-20.
Un sistema de seguridad para niños i-Size se refiere a un sistema de seguridad para niños
que obtuvo la certificación de categoría i-Size para la reglamentación UN-R 129.
Equipo de seguridad esencial
Sistema de seguridad para niños
2-45
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Al instalar un sistema de seguridad para niños en el asiento trasero, consulte las
instrucciones del fabricante del sistema de seguridad para niños y Usando el anclaje ISOFIX
en la página 2-52.
Excepto Taiwán
Posición del asiento Pasajero
Trasero (iz-
quierdo) Trasero (cen-
tral) Trasero (dere-
cho)
Airbag activado Airbag desacti-
vado
Posición de
asiento adecuada
para cinturón
universal (Sí/No) No
NoSí (U) NoSí (U)
Posición de
asiento i-Size
(Sí/No) No
NoSí (i-U) NoSí (i-U)
Sistema con
orientación hacia
atrás más grande
adecuado (R1) No
NoSí (IL) NoSí (IL)
Sistema con
orientación hacia
atrás más grande
adecuado (R2) No
NoSí (IL) NoSí (IL)
Sistema con
orientación hacia
atrás más grande
adecuado (R2X) No
NoSí (IL) NoSí (IL)
Sistema con
orientación hacia
atrás más grande
adecuado (R3) No
NoSí (IL) NoSí (IL)
Sistema con
orientación hacia
delante más gran-
de adecuado (F2) No
NoSí (IUF) NoSí (IUF)
Sistema con
orientación hacia
delante más gran-
de adecuado
(F2X) No
NoSí (IUF) NoSí (IUF)
Sistema con
orientación hacia
delante más gran-
de adecuado (F3) No
NoSí (IUF) NoSí (IUF)
Equipo de seguridad esencial
Sistema de seguridad para niños
2-46
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Posición delasiento Pasajero
Trasero (iz-
quierdo) Trasero (cen-
tral) Trasero (dere-
cho)
Airbag activado Airbag desacti-
vado
Sistema con
orientación late-
ral más grande
adecuado (L1) No
No NoNoNo
Sistema con
orientación late-
ral más grande
adecuado (L2) No
No NoNoNo
Sistema de eleva-
ción más grande
adecuado (B2) No
NoSí (IUF) NoSí (IUF)
Sistema de eleva-
ción más grande
adecuado (B3) No
NoSí (IUF) NoSí (IUF)
No compatible
con i-size con
una pata de so-
porte (Sí/No) No
SíSíNo Sí
Anclajes ISOFIX
inferiores, pero
sin sujeción su-
perior (Sí/No) No
No NoNoNo
U = Adecuada para sistemas de categoría "universal" aprobados para el uso en este grupo principal.
UF = Adecuada para sistemas de categoría “universal” que miran hacia adelante aprobados para el uso en este
grupo masivo.
IUF = Adecuado para sistemas de segu ridad para niños ISOFIX de categoría universal aprobados para uso en este
grupo principal.
L = Adecuado para algunos sistemas de seguridad para niños concretos indicados en la lista adjunta. Estos sistemas
de seguridad pueden estar en las categorías "vehículo específico", "restri ngido" o "semi-universal".
IL = Adecuado para sistemas de seguridad para niños ISO FIX particulares (CRS) indicados en la lista adjunta.
Estos CRS ISOFIX son de las categorías "vehículo específico", "restringido" o "semi-universal".
i-U = Adecuado para sistemas de seguridad para ni ños “universal” i-Size mirando hacia atrás y adelante.
i-UF = Adecuado solo para sistemas de seguridad pa ra niños orientados hacia delante “universal” i-Size.
Sí = El sistema de seguridad para niños se puede fijar en el asiento.
No = El sistema de seguridad para ni ños no se puede fijar en el asiento, o no hay un sistema de fijación.
X = El sistema de seguridad para niños no se puede instalar.
Se puede instalar un sistema de seguri dad para niños original Mazda. Respecto a los sistemas de seguridad para
niños que se pueden instalar, cons ulte el catálogo de accesorios.
Equipo de seguridad esencial
Sistema de seguridad para niños
2-47
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

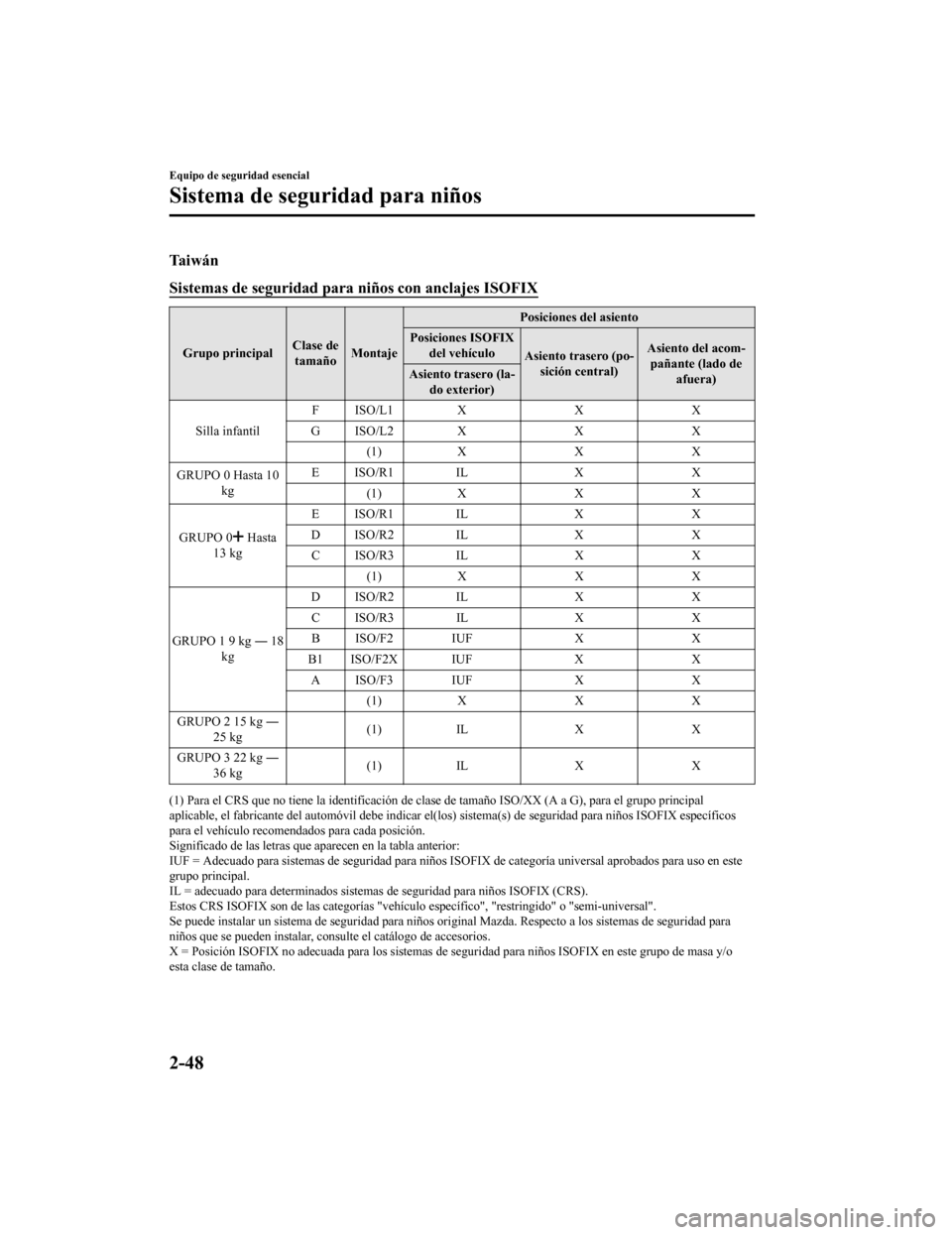

Ta i w á n
Sistemas de seguridad para niños con anclajes ISOFIX
Grupo principalClase de
tamaño Montaje Posiciones del asiento
Posiciones ISOFIX del vehículo Asiento trasero (po-
sición central) Asiento del acom-
pañante (lado de afuera)
Asiento trasero (la-
do exterior)
Silla infantil FISO/L1 X
XX
GISO/L2 X XX
(1) X XX
GRUPO 0 Hasta 10 kg EISO/R1 IL
XX
(1) X XX
GRUPO 0
Hasta
13 kg EISO/R1 IL
XX
DISO/R2 IL XX
CISO/R3 IL XX
(1) X XX
GRUPO 1 9 kg ― 18
kg DISO/R2 IL
XX
CISO/R3 IL XX
BISO/F2 IUF XX
B1 ISO/F2X IUF XX
AISO/F3 IUF XX
(1) X XX
GRUPO 2 15 kg ― 25 kg (1)
IL XX
GRUPO 3 22 kg ― 36 kg (1)
IL XX
(1) Para el CRS que no tiene la identificación de clas e de tamaño ISO/XX (A a G), para el grupo principal
aplicable, el fabricante del automóvil debe indicar el(los ) sistema(s) de seguridad para niños ISOFIX específicos
para el vehículo recomendados para cada posición.
Significado de las letras que ap arecen en la tabla anterior:
IUF = Adecuado para sistemas de seguridad para niños IS OFIX de categoría universal aprobados para uso en este
grupo principal.
IL = adecuado para determinados sistemas de seguridad para niños ISOFIX (CRS).
Estos CRS ISOFIX son de las categorías "vehícul o específico", "restringido" o "semi-universal".
Se puede instalar un sistema de seguridad para niños or iginal Mazda. Respecto a los sistemas de seguridad para
niños que se pueden instalar, consulte el catálogo de accesorios.
X = Posición ISOFIX no adecuada para los sistemas de segur idad para niños ISOFIX en este grupo de masa y/o
esta clase de tamaño.
Equipo de seguridad esencial
Sistema de seguridad para niños
2-48
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Sistemas de seguridad para niños i-Size
Se puede instalar un sistema de seguridad para niños i-Size en el asiento especificado de la
siguiente manera:
Asiento del pasajero de-
lantero Asiento trasero (lado ex-
terior) Asiento trasero (posición
central)
Sistemas de seguridad para niños i-Size XXX
Significado de las letras que aparecen en la tabla anterior:
X = Posición de asiento no adecuado para sistemas de seguridad para niños “universal” i-Size.
Sistemas de protección para niños con cinturón de seguridad
Grupo de siste-
ma Edad
PesoTipo de
sistema de
seguridad para niños Asiento del
pasajero
delantero Asiento
trasero
(lado de afuera) Asiento
trasero
(centro)
GRUPO 0 Hasta aproxima-
damente 9 meses Hasta 10 kgAsiento para be-
bés XU L
GRUPO 0
Hasta aproxima- damente 2 años Hasta 13 kg
Asiento para be-
bés XU L
GRUPO 1 Aproximadamen-
te de 8 meses a 4 años 9 kg ―
18 kg Asiento para ni-
ños LUX
GRUPO 2 Aproximadamen-
te de 3 a 7 años 15 kg
― 25 kg Asiento para ni-
ños grandes LUL
GRUPO 3 Aproximadamen-
te de 6 a 12 años 22 kg
― 36 kg Asiento para ni-
ños grandes LUL
Significado de las letras que aparecen en la tabla anterior:
U = Adecuada para sistemas de categoría "universal" aprobados para el uso en este grupo principal.
L = Se puede instalar un sistema de seguridad para niños original Mazda. Respecto a los sistemas de seguridad para
niños que se pueden instalar, cons
ulte el catálogo de accesorios.
X = La posición del asiento no es adecuada para niños en este grupo principal.
(Otros países)
Respecto a los sistemas de seguridad para niños que se pueden instalar en su Mazda,
consulte un técnico experto, le recomendamos un técnico autorizado Mazda.
Un equipo de seguridad para niños equipado con una pata de soporte no se podrá instalar
en la posición del asiento trasero central.
Cumpla con los requisitos legales respecto al uso de los sistema de seguridad para niños
de su país.
Para el CRS que no tiene la identificación de clase de tamaño ISO/XX (A a G), para el
grupo principal aplicable, el fabricante del asiento para niños debe indicar los sistemas de
Equipo de seguridad esencial
Sistema de seguridad para niños
2-49
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

seguridad para niños ISOFIX específicos para el vehículo recomendados para cada
posición.
Equipo de seguridad esencial
Sistema de seguridad para niños
2-50
CX-5_8HD7-SP-18K_Edition12018-9-25 9:54:30

Instalación de sistemas deseguridad para niños
▼ Ménsula de anclaje
Hay ménsulas de anclaje para asegurar los
sistemas de seguridad para niños
equipados en el vehículo. Ubique cada
posición de anclaje usando la figura.
Para instalar un sistema de seguridad para
niños, desmonte el reposacabezas.
Siempre siga el manual de instrucciones
que acompaña al sistema de seguridad
para niños.

Ubicación de la ménsula de anclaje
Use las ubicaciones de la ménsula de
anclaje indicadas para instalar un sistema
de seguridad para niños equipado con una
correa de sujeción.
Para el lado
izquierdoPara el lado derecho
ADVERTENCIA
Coloque siempre la correa de sujeción en la
posición correcta de anclaje de la correa de
sujeción:
Colocar la correa de sujeción en una
posición de anclaje incorrecta es peligroso.
En caso de un choque, la correa de sujeción
se puede deslizar y
aflojar el sistema de
seguridad para niños. Si el sistema de
seguridad para niños se mueve puede
resultar en la muerte o heridas al niño.
Desmonte siempre los reposacabezas e
instale el sistema de seguridad para niños:
Instalar un sistema de seguridad para
niños sin desmontar el reposacabezas es
peligroso. El sistema de seguridad para
niños no se puede instalar correctamente
lo que puede resultar en la muerte o
heridas al niño.
Correa de sujeción
Adelante
Instale siempre el reposacabezas y ajústelo
en la posición más adecuada después de
desmontar el sistema de seguridad para
niños:
Conducir con el reposacabezas
desmontado es peligroso ya que no se
puede prevenir el impacto en la cabeza de
un ocupante durante el frenado de
emergencia o un choque, lo que puede
resultar en un accidente grave, heridas o
muerte.
Consulte la sección Reposacabezas en la
página 2-20.
Equipo de seguridad esencial
Sistema de seguridad para niños
2-51
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

▼Uso del cinturón de seguridad
Al instalar el sistema de seguridad para
niños, siga las instrucciones de instalación
incluidas con el producto.
Además, desmonte el reposacabezas. No
obstante, al instalar un asiento de refuerzo,
instale siempre el reposacabezas del
vehículo en el asiento donde se encuentre
instalado el asiento de refuerzo.
▼Uso del anclaje ISOFIX
ADVERTENCIA
Para usar el sistema de seguridad para
niños siga siempre las instrucciones del
fabricante del mismo:
Un sistema de seguridad para niños sin
asegurar es peligroso. En caso de una
frenada repentina o un choque se puede
mover y ocasionar heridas graves o la
muerte del niño u otros ocupantes.
Asegúrese que el sistema de seguridad
para niños está bien seguro en su lugar de
acuerdo con las instrucciones del
fabricante.
Asegúrese que el sistema de seguridad
para niños está bien seguro:
Un sistema de seguridad para niños mal
asegurado es peligroso. En una frenada
brusca o un accidente, se puede proyectar
hacia adelante y golpear a alguien,
provocándole heridas graves. Cuando no
se usa, desmóntelo del vehículo, póngalo
en el compartimiento para equipajes o al
menos asegúrese que están bien sujeto a
los anclajes ISOFIX.
Asegúrese de que no haya cinturones de
seguridad ni objetos extraños cerca o
alrededor del sistema de seguridad para
niños de asegurar con anclajes ISOFIX:
Es peligroso no seguir las instrucciones del
fabricante del sistema de seguridad para
niños al instalar el sistema de seguridad
para niños. Si los cinturones de seguridad o
un objeto extraño impiden que el sistema
de seguridad para niños sea instalado en
los anclajes ISOFIX, y el sistema de
seguridad para niños está bien instalado, el
sistema de seguridad para niños se pueden
mover en una frenada repentina o un
choque, causándole heridas graves o la
muerte al niño u otros ocupantes. Al
instalar el sistema de seguridad para niños,
asegúrese de que no haya cinturones de
seguridad ni objeto
s extraños cerca o
alrededor de los anclajes ISOFIX. Siga
siempre las instrucciones del fabricante del
sistema de seguridad para niños.
1. Primero, ajuste el asiento delantero
para permitir que haya una separación
entre el sistema de seguridad para
niños y el asiento delantero (página
2-5, 2-13).
2. Si el asiento trasero está reclinado, vuelva a colocarlo en posición vertical.
3. Asegúrese de que el respaldo está bien
seguro empujándolo hasta que esté
completamente trabado.
4. Expanda ligeramente las costuras en la parte de atrás del almohadón del
Equipo de seguridad esencial
Sistema de seguridad para niños
2-52
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30
