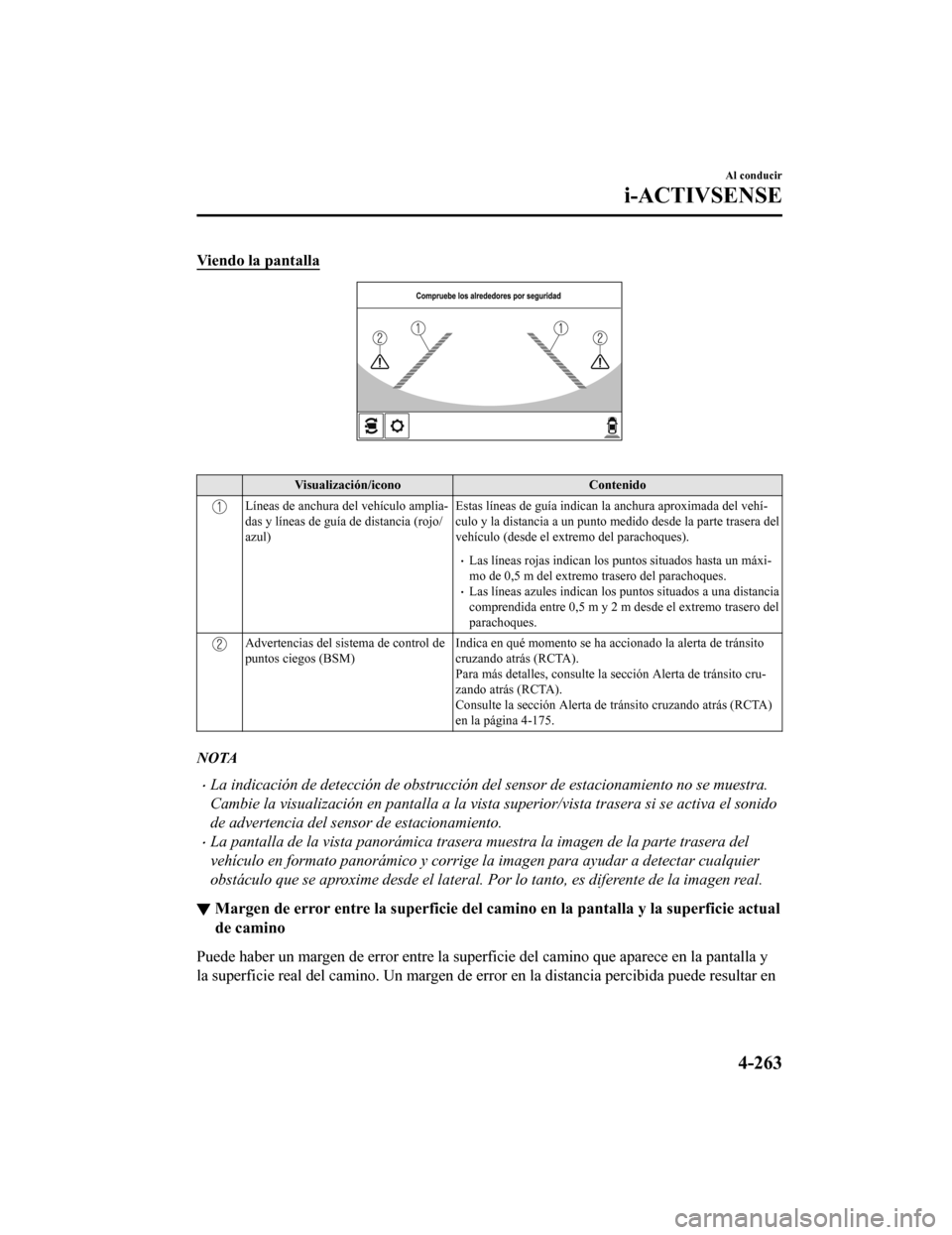

Viendo la pantalla

Visualización/iconoContenido
Líneas de anchura del vehículo amplia-
das y líneas de guía de distancia (rojo/
azul)Estas líneas de guía indican la anchura aproximada del vehí-
culo y la distancia a un punto medido desde la parte trasera del
vehículo (desde el extremo del parachoques).
Las líneas rojas indican los puntos situados hasta un máxi-
mo de 0,5 m del extremo trasero del parachoques.
Las líneas azules indican los pun
tos situados a una distancia
comprendida entre 0,5 m y 2 m desde el extremo trasero del
parachoques.
Advertencias del sistema de control de
puntos ciegos (BSM) Indica en qué momento se ha acci
onado la alerta de tránsito
cruzando atrás (RCTA).
Para más detalles, consulte la sección Alerta de tránsito cru-
zando atrás (RCTA).
Consulte la sección Alerta de tránsito cruzando atrás (RCTA)
en la página 4-175.
NOTA
La indicación de detección de obstrucción del sensor de estacionamiento no se muestra.
Cambie la visualización en pantalla a la vista superior/vista trasera si se activa el sonido
de advertencia del sensor de estacionamiento.
La pantalla de la vista panorámica trasera muestra la imagen de la parte trasera del
vehículo en formato panorámico y corrige la imagen para ayudar a detectar cualquier
obstáculo que se aproxime desde el lateral. Por lo tanto, es diferente de la imagen real.
▼ Margen de error entre la superficie del cami
no en la pantalla y la superficie actual
de camino
Puede haber un margen de error entre la superficie del camino que aparece en la pantalla y
la superficie real del camino. Un margen de er ror en la distancia percibida puede resultar en
Al conducir
i-ACTIVSENSE
4-263
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Cámara lateral
(Condición real)
(Exhibición de la pantalla)
Cámara trasera
A
A
B
B
C
C (Condición real)
Distancia medida mediante sensores
en la pantalla A > B > C Distancia real B > C = A
(Exhibición de la pantalla)
▼
Indicación de problema de sistema
Indicación de exhibición central
CausaMedidas a tomar
Se exhibe "Sin recepción de señal de
imagen" La unidad de contro
l podría estar daña-
da. Haga inspeccionar su vehículo
en un técnico autorizado Maz-
da.
Pantalla negra y en blanco La cámara podría estar dañada.
Al conducir
i-ACTIVSENSE
4-267
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Cámara de detección delantera (FSC)*
Su vehículo está equipado con una cámara sensora hacia adelante (FSC). La cámara sensora
hacia adelante (FSC) está ubicada cerca del espejo retrovisor y es usada por los siguientes
sistemas.
Sistema de control de luces de carretera (HBC)
Faros LED adaptativos (ALH)
Alerta de atención de conductor (DAA)
Sistema de asistencia de mantenimiento en carril (LAS) y sistema de advertencia de
abandono de carril (LDWS)
Sistema de reconocimiento de señales de tránsito (TSR)
Soporte de freno de ciudad inteligente avanzado (Advanced SCBS)
Sistema de ayuda inteligente para el frenado en la ciudad [Avance] (SCBS F)
Control de crucero de radar de Mazda y de la función Stop & Go (MRCC con función
Stop & Go)
Sistema de ayuda inteligente para el frenado (SBS)
Cámara de detección delantera (FSC)
La cámara sensora hacia adelante (FSC) determina las condiciones adelante del vehículo al
viajar durante la noche y detecta los carriles de tránsito. La distancia en la que la cámara
sensora hacia adelante (FSC) puede detectar objetos varía dependiendo de las condiciones
de alrededor.
ADVERTENCIA
No modifique la suspensión:
Si se cambia la altura o inclinación del vehículo, el sistema no podrá detectar los vehículos
delante suyo. Esto resultará en que el sistema no funcionará normalmente o funcione por
error, lo cual puede producir un accidente grave.
Al conducir
i-ACTIVSENSE
4-268*Algunos modelos
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

PRECAUCIÓN
No aplique accesorios, adhesivos o películas en el parabrisas cerca de la cámara sensora
hacia adelante (FSC).
Si el área situada delante del objetivo de la cámara de detección delantera (FSC) está
obstruida, el sistema no funcionará correcta mente. Por consiguiente, cada sistema podría
no funcionar normalmente lo que podría provocar un accidente inesperado.
 No desarmar o modificar la cámara de detección delantera (FSC).
Desarmar o modificar la cámara de detección delantera (FSC) provocará un
funcionamiento incorrecto o un error de func ionamiento. Por consiguiente, cada sistema
podría no funcionar normalmente lo que po dría provocar un accidente inesperado.
 Ponga atención con los siguientes cuidados pa ra asegurarse el funcionamiento correcto de
la cámara sensora hacia adelante (FSC).
 Tenga cuidado de no rayar el objetivo de la cámara sensora hacia adelante (FSC) ni
permitir que se ensucie.
 No desmonte la cubierta de la cámara sensora hacia adelante (FSC).
 No coloque objetos que reflejen luz en el panel de instrumentos.
 Mantenga siempre limpio el vidrio del parabrisas alrededor de la cámara limpiando el
polvo o el empañamiento. Use el desempañ ador de parabrisas para eliminar el
empañamiento del parabrisas.
 Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda para
limpiar el interior del parabr isas alrededor de la cámara sensora hacia adelante (FSC).
 Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda antes de
realizar reparaciones alred edor de la cámara sensora hacia adelante (FSC).
 La cámara sensora hacia adelante (FSC) está instalada en el parabrisas. Consulte a un
técnico experto, le recomendamos un técnic o autorizado Mazda para cambiar y reparar
el parabrisas.
 Cuando limpie el parabrisas, no permita que limpiadores de cristales o líquidos de
limpieza similares hagan contacto con el obje tivo de la cámara sensora hacia adelante
(FSC). Además, no toque el objetivo de la cámara sensora hacia adelante (FSC).
 Al realizar reparaciones alrededor del espejo re trovisor, consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
 Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda respecto
a la limpieza del objetivo de la cámara.
 No golpee o aplique demasiada fuerza a la cámara sensora hacia adelante (FSC) o el
área alrededor de ella. Si se golpea fuerte la cámara de detección delantera (FSC) o si hay
rajaduras o daños causados por piedras que vu elan o suciedad a su alrededor, deje de
usar los siguientes sistemas y consulte a un técnico experto, le recomendamos un técnico
autorizado Mazda.
 Sistema de control de luces de carretera (HBC)
Al conducir
i-ACTIVSENSE
4-269
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Faros LED adaptativos (ALH)
 Alerta de atención de conductor (DAA)
 Sistema de asistencia de mantenimiento en carril (LAS) y sistema de advertencia de
abandono de carril (LDWS)
 Sistema de reconocimiento de señales de tránsito (TSR)
 Soporte de freno de ciudad inteligente avanzado (Advanced SCBS)
 Sistema de ayuda inteligente para el f renado en la ciudad [Avance] (SCBS F)
 Control de crucero de radar de Mazda y de la función Stop & Go (MRCC con función
Stop & Go)
 Sistema de ayuda inteligente para el frenado (SBS)
 La dirección en que se apunta la cámara se nsora hacia adelante (FSC) ha sido ajustada
con precisión. No cambie la posición de in stalación de la cámara sensora hacia adelante
(FSC) ni la desmonte. De lo contrario, podr ía resultar en daños o malfuncionamientos.
 Use siempre neumáticos para todas las rued as que sean del tamaño especificado, y el
mismo fabricante, marca y diseño. Además, no use neumáticos con patrones de desgaste
diferentes en el mismo vehículo ya que el sistema podría no funcionar normalmente.
 La cámara de detección delantera (FSC) incluye una función para detectar un parabrisas
sucio e informar al conductor; sin embargo, dependiendo de las condiciones, podría no
detectar bolsas de compras, hielo o nieve en el parabrisas. En esos casos, el sistema no
podría determinar precisamente un vehícu lo delante de Ud. y podría no funcionar
normalmente. Conduzca siempre cuidadosam ente y preste atención al camino por
delante.
NOTA
En los siguientes casos, la cámara de detección delantera (FSC) no podrá detectar
objetos correctamente, y cada sistema será incapaz de funcionar normalmente.
La altura del vehículo delante del suyo es baja.
Conduce su vehículo a la misma velocidad que el vehículo delante del suyo.
Los faros no están encendido durante la noche o cuando conduce por un túnel.
En los siguientes casos, la cámara de detección delantera (FSC) podría no detectar
objetos correctamente.
Bajo condiciones de mal tiempo como lluvia, niebla y nieve.
Se usa el lavador o no se usan los limpiaparabrisas cuando está lloviendo.
Hielo, niebla, nieve, helada, lluvia, suciedad o materias extrañas como una bolsa de
plástico pegada al parabrisas.
Camiones con plataformas de carga bajas y vehículos con perfiles extremadamente
bajos o altos.
Al conducir próximo a paredes sin un patrón (incluyendo cercas y paredes con rayas
longitudinales).
Las luces traseras del vehículo situado delante del suyo están apagadas.
Al conducir
i-ACTIVSENSE
4-270
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Sensor de radar (Delantero)*
Su vehículo está equipado con un sensor de radar (delantero).
Los siguientes sistemas también usan el sensor de radar (parte delantera).
Sistema de control de velocidad del radar de Mazda (MRCC)
Control de crucero de radar de Mazda y de la función Stop & Go (MRCC con función
Stop & Go)
Sistema de apoyo de reconocimiento de la distancia (DRSS)
Sistema de ayuda inteligente para el frenado (SBS)
El sensor de radar (delantero) funciona detectando las ondas de radio enviadas por el radar
al ser reflejadas por un vehículo situado delante del suyo o un obstáculo.
El sensor de radar (delantero) está montado detrás del emblema delantero.
Sensor de radar (delantero)
Si se exhibe el mensaje "Radar delantero bl oqueado" en la exhibición de multinformación
del grupo de instrumentos, limpie el área alrededor del sensor de radar (delantero).
PRECAUCIÓN
Ponga atención con las siguientes precauciones para asegurarse el funcionamiento correcto
de cada sistema.
 No pegue adhesivos (incluyendo ad hesivos transparentes) en la
superficie de la rejilla del
radiador y el emblema delantero cerca o alrededor del sensor de radar (delantero), y no
cambie la rejilla del radiador ni el emblem a delantero por ningún producto que no sea un
producto original diseñado para ser us ado con el sensor de radar (delantero).
 El sensor de radar (delantero) incluye un a función para detectar suciedad en la
superficie
delantera del sensor de radar e informar al conductor, sin embargo, dependiendo de las
condiciones podría requerir tiempo para detectar o podría no detectar bolsas de compras
plásticas, hielo o nieve. Si ocurre eso, el si stema podría no funcionar correctamente, por lo
tanto, mantenga siempre el sensor de radar (delantero) limpio.
 No instale un protector de rejilla.
Al conducir
i-ACTIVSENSE
4-274*Algunos modelos
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Si la parte delantera del vehículo ha sido da ñado en un accidente, se podría haber movido
la posición del sensor de radar (delantero). Detenga inmediatamente el sistema y siempre
haga inspeccionar el vehículo en un técnico autorizado Mazda.
 No use el paragolpes delantero para empujar otros vehículos u obstrucciones como al salir
de un lugar de estacionamiento. De lo contra rio, el sensor de radar (delantero) se podría
golpear y variar su posición.
 No desmonte, no desarme ni
modifique el sensor de radar (delantero).
 Por reparaciones, cambios o trabajos de pintur a alrededor del sensor de radar (delantero),
consulte a un técnico autorizado Mazda.
 No modifique la suspensión. Si se modifica la suspensión, la altura del vehículo podría
cambiar y el sensor de radar (delantero) podr ía no detectar correctamente un vehículo u
obstrucción situados delante de su vehículo.
NOTA
Bajo las siguientes condiciones, el
sensor de radar (delantero) podría no
detectar vehículos delante de su
vehículo u obstrucciones correctamente
y el sistema podría no funcionar
normalmente.
La superficie trasera de un vehículo
delante del suyo podría no reflejar
efectivamente las ondas de radio
reflejadas, como ser un tráiler
descargado o un vehículo con una
plataforma de carga cubierta por
una lona, vehículos con compuerta
trasera de plástico duro y vehículos
de forma redondeada.
Vehículos delante del suyo de poca
altura y por lo tanto menos área de
reflexión de las ondas de radio.
La visibilidad se reduce debido a que
el vehículo delante del suyo levanta
agua, nieve o arena con sus
neumáticos y hacia su parabrisas.
El compartimento para equipajes
está cargado con objetos pesados o
los asientos traseros están ocupados.
El hielo, la nieve o la suciedad están
la superficie delantera del emblema
delantero.
Durante tiempo inclemente como
cuando llueve, cae nieve o hay
tormentas de arena.
Cuando conduzca cerca de
instalaciones u objetos que emiten
ondas de radio fuertes.
Bajo las siguientes condiciones, el
sensor de radar (delantero) podría no
detectar los vehículos u obstáculos
situados delante de su vehículo.
El comienzo y final de una curva.
Caminos con curvas continuas.
Caminos angostos debido a trabajos
de reparación o sendas cerradas.
El vehículo delante del suyo entra en
la zona ciega del sensor de radar.
El vehículo delante del suyo está
funcionando anormalmente debido a
un accidente o vehículo dañado.
Caminos con subidas y bajadas
repetidas
Caminos en mal estado o no
pavimentados.
Al conducir
i-ACTIVSENSE
4-275
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

La distancia entres su vehículo y el
vehículo delante del suyo es muy
poca.
Un vehículo se acerca
repentinamente como al entrar en la
senda.
Para evitar el funcionamiento
incorrecto del sistema, use neumáticos
especificados del mismo tamaño,
fabricante, marca y diseño en las
cuatro ruedas. Además, no use
neumáticos que tengan diseños o
presiones de aire significativamente
diferentes en el mismo vehículo
(incluyendo el neumático de repuesto
temporario).
Si la batería está descargada, el
sistema podría no funcionar
correctamente.
Al conducir en caminos con poco
tránsito y pocos vehículos u
obstrucciones delante de Ud. para que
el sensor de radar detecte, podría
exhibirse temporalmente el mensaje
"Radar delantero bloqueado"; sin
embargo, esto no indica un problema.
Los sensores de radar están regulados
por las leyes de ondas de radio
correspondientes a cada país que se
conduce el vehículo. Si el vehículo se
utiliza en un país extranjero, podría ser
necesaria una autorización especial del
país en el que se conduzca el vehículo.
Al conducir
i-ACTIVSENSE
4-276
CX-5_8HD7-SP-18K_Edition12018-9-25 9:54:30

Sensores de radar (Traseros)*
Su vehículo está equipado con sensores de radar (traseros). Los siguientes sistemas también
usan los sensores de radar (parte trasera).
Control de puntos ciegos (BSM)
Alerta trasera de velocidad del tráfico (RCTA)
Los sensores de radar (traseros) funcionan detectando las ondas de radio enviadas por el
radar al ser reflejadas por un vehículo que se acerca por detrás o una obstrucción.
Sensores de radar (traseros)
Los sensores de radar (parte trasera) están instalados dentro del parachoques trasero, uno del
lado izquierdo y otro del lado derecho.
Mantenga siempre la superficie del paragolpes trasero cerca de los sensores de radar
(traseros) limpias de manera que los sensores de radar (traseros) funcionen normalmente.
Además, no aplique elementos como adhesivos.
Consulte la sección Cuidado exterior en la página 6-68.
PRECAUCIÓN
Si el parachoques trasero recibe un impacto se vero, el sistema podría dejar de funcionar
normalmente. Detenga el sistem a inmediatamente y haga inspeccionar el vehículo por un
técnico experto, le recomendamo s un técnico autorizado Mazda.
NOTA
La detectabilidad de los sensores de radar (traseros) tiene sus limitaciones. En los
siguientes casos, la capacidad de detecci ón podría disminuir y el sistema podría no
funcionar normalmente.
El paragolpes trasero cerca de los sensores de radar (traseros) se ha deformado.
La nieve, el hielo o el barro se adhieren los sensores de radar (traseros) en el
paragolpes trasero.
Bajo condiciones de mal tiempo como lluvia, nieve y niebla.
Bajo las siguientes condiciones, los sensores de radar (traseros) no pueden detectar
objetos o podría resultar difícil detectarlos.
Al conducir
i-ACTIVSENSE
*Algunos modelos4-277
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Objetos estacionarios en un camino o a un lado del camino como pequeños vehículos
de dos ruedas, bicicletas, transeúntes, animales, y carritos de supermercado.
Las formas de vehículos que no reflejan bien ondas de radar como tráilers vacíos de
poca altura y automóviles deportivos.
Los vehículos se envían con la dirección de los sensores de radar (traseros) ajustada para
cada vehículo a una condición de carga del vehículo de manera que los sensores de radar
(traseros) detecten correctamente los vehículos que se aproximan. Si la dirección de los
sensores de radar (traseros) se ha desviado por alguna razón, haga inspeccionar el
vehículo en un técnico experto, le recomendamos un técnico autorizado Mazda.
Por reparaciones o cambios en los sensores de radar (traseros), o paragolpes, pintura, y
cambios cercanos a los sensores de radar, consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
Desactive el sistema cuando arrastre un tráiler o cuando haya un accesorio como un
portabicicletas en la parte trasera del vehículo. De lo contrario, las ondas de radio
emitidas por el radar se bloquearán haciendo que el sistema no funcione normalmente.
Los sensores de radar están regulados por las leyes de ondas de radio correspondientes a
cada país que se conduce el vehículo. Si el vehículo se utiliza en un país extranjero,
podría ser necesaria una autorización especial del país en el que se conduzca el vehículo.
Al conducir
i-ACTIVSENSE
4-278
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30
