Sensor ultrasónico (Trasero)*
Los sensores ultrasónicos (traseros) funcionan emitiendo ondas ultrasónicas que son
reflejadas por obstrucciones detrás y las ondas ultrasónicas devueltas son captadas por los
sensores ultrasónicos (traseros).
Sensor ultrasónico (trasero)
Los sensores ultrasónicos (traseros) son montados en el paragolpes trasero.
Al conducir
i-ACTIVSENSE
*Algunos modelos4-279
CX-5_8HD7-SP-18K_Edition12018-9-25 9:54:30

Sistema de control de la presión de los neumáticos*
El sistema de monitoreo de presión de neum áticos (TPMS) monitorea la presión de cada
neumático.
Si la presión del neumático es demasiado baja en uno o más de los neumáticos, el sistema le
informará al conductor a través de la luz de advertencia en el panel de instrumentos y
mediante una advertencia sonora.
Consulte la sección Consulte al concesionario autorizado Mazda y haga inspeccionar el
vehículo, en la página 7-48.
Consulte la sección Tomar medidas en la página 7-59.
Consulte la sección Advertencia sonora de presión de aire de los neumáticos en la página
7-73.

Los sensores de presión de neumáticos instalados en cada rueda envían los datos de presión
de neumáticos por una señal de radio al receptor en el vehículo.
Sensores de presión de
aire de los neumáticos
NOTA
Cuando la temperatura del ambiente es demasiado baja debido a los cambios estacionales,
las temperaturas de los neumáticos también serán bajas. Cuando la temperatura del
neumático disminuye, la presión de aire también disminuye. La advertencia TPMS se
encenderá más frecuentemente. Inspeccione visualmente los neumáticos todos los días antes
de conducir, y verifique las presiones de aire mensualmente con un medidor de presión de
aire de neumáticos. Para verificar las presiones de aire de los neumáticos, se recomienda
usar un medidor de presión de aire de neumáticos digital.

El TPMS no elimina la necesidad de verificar la presión y la condición de los cuatro
neumáticos regularmente.
Al conducir
Sistema de control de la presión de los neumáticos
*Algunos modelos4-287
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

▼Activación de error del sistema
Cuando la luz de advertencia destella,
puede haber un malfuncionamiento en el
sistema. Consulte a un concesionario
autorizado Mazda.
En los siguientes casos puede ocurrir una
activación de error del sistema:
Cuando hay un equipo o un dispositivo
próximo al vehículo usando la misma
frecuencia de radio que los sensores de
presión de aire de los neumáticos.
Cuando se instala cerca del centro del
panel de instrumentos un dispositivo
metálico como un sistema de
navegación no original, que puede
bloquear las señales de radio del sensor
de presión de neumáticos al receptor.
Cuando use los siguientes dispositivos
en el vehículo que pueden causar
interferencias de radio con el receptor.
Dispositivos digitales como un
ordenador personal.
Un dispositivo convertidor de
corriente como un convertidor de
CC-CA.
Cuando se adhiere demasiada nieve o
hielo al vehículo, especialmente
alrededor de las ruedas.
Cuando se agotan las pilas de los
sensores de aire de los neumáticos.
Cuando usa una rueda sin sensor de
presión de aire de los neumáticos
instalado.
Cuando se usan neumáticos con refuerzo
de acero en las paredes laterales.
Cuando se usan cadenas para nieve.
▼Neumáticos y ruedas
PRECAUCIÓN
Cuando se inspeccione o ajuste las
presiones de aire de los neumáticos, no
aplique demasiada fuerza al vástago de la
válvula. El vástago podría resultar dañado.
Cambiando neumáticos y ruedas
El siguiente procedimiento permite al
TPMS reconocer el código de señal ID
exclusivo del sensor de
presión de aire de
los neumáticos cuando se cambian los
neumáticos o las ruedas, como al poner o
sacar los neumáticos para nieve.
NOTA
Cada sensor de presión de aire de los
neumáticos tiene un código de señal ID
exclusivo. El código de señal debe ser
registrado con el TPMS antes de que
pueda funcionar. La manera más fácil de
hacerlo es pedir que un concesionario
autorizado Mazda cambie sus neumáticos
y realice el registro del código de señal
ID.
Cuando haga cambiar los neumáticos
en un concesionario autorizado Mazda
Cuando un concesionario autorizado
Mazda cambia los neumáticos de su
vehículo, completará el registro del código
de señal de identificación del sensor de
presión de neumático.

Al conducir
Sistema de control de la presión de los neumáticos
4-289
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Cuando Ud. mismo cambia los
neumáticos
Si Ud. u otra persona cambia los
neumáticos, Ud. o la otra persona deberá
realizar los siguientes pasos para que el
TPMS realice completamente el registro
de los códigos de señal ID.
1. Después que los neumáticos hayansido cambiados, cambie el encendido a
ON, luego de nuevo a ACC o OFF.
2. Espere aproximadamente 15 minutos.
3. Después de aproximadamente 15 minutos, conduzca el vehículo a una
velocidad de al menos 25 km/h durante
10 minutos y el código de señal ID de
los sensores de presión de aire de los
neumáticos serán registrados
automáticamente.
NOTA
Si el vehículo se conduce dentro de los
aproximadamente 15 minutos de haber
cambiado los neumáticos, la luz de
advertencia del sistema de monitoreo de
presión de aire de los neumáticos
destellará debido a que los códigos de
señal ID de los sensores no han sido
registrados. Si sucediera eso, estacione el
vehículo durante aproximadamente 15
minutos, después de lo cual los códigos de
señal ID de los sensores serán registrados
después de conducir el vehículo durante
10 minutos.
Cambiando neumáticos y ruedas
PRECAUCIÓN
Al cambiar/reparar los neumáticos o las
ruedas o ambos, haga realizar el trabajo
por un concesionario autorizado Mazda,
o los sensores de presión de aire de los
neumáticos se podrían dañar.
 Las ruedas equipadas en su Mazda están
especialmente diseñadas para la
instalación de los sensores de presión de
aire de los neumáticos. No use ruedas
que no sean originales, de lo contrario
podría no ser posible instalar los sensores
de presión de aire de los neumáticos.
Asegúrese de instalar los sensores de
presión de aire de los neumáticos cuando
cambie los neumáticos o las ruedas.
Cuando haga cambiar un neumático o
rueda o ambos, se podrán realizar las
siguientes instalaciones de los sensores de
presión de aire de los neumáticos.
Los sensores de presión de aire de los
neumáticos se pueden desmontar de las
ruedas viejas e instalar en las nuevas.
El mismo sensor de presión de aire debe
ser usado en la misma rueda. Sólo se
cambia el neumático.
Se instala un nuevo sensor de presión de
aire de los neumáticos en una rueda
nueva.
Al conducir
Sistema de control de la presión de los neumáticos
4-290
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

NOTA
El código de señal ID del sensor de
presión de aire de los neumáticos debe
ser registrado cuando se compra un
nuevo sensor de presión de aire de los
neumáticos. Para comprar un sensor de
presión de aire de los neumáticos y
registrar el código de señal ID del
sensor de presión de aire de los
neumáticos, consulte a un concesionario
autorizado Mazda.
Al volver a instalar un sensor de presión
de aire de los neumáticos anteriormente
desmontado, cambie el aro (sello entre
el cuerpo de la válvula/sensor y rueda)
para el sensor de presión de aire de los
neumáticos.
Al conducir
Sistema de control de la presión de los neumáticos
4-291
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

▼Rango exhibible en la pantalla
Las imágenes en la pantalla pueden ser diferentes de las condiciones reales.
(Exhibición de la pantalla)
Adorno
Paragolpes
(Vista real)
Objeto
Indicación de detección
de obstrucción en el
sistema de sensor de
estacionamiento
NOTA
El rango de exhibición varía dependiendo del vehículo y las condiciones del camino.
El rango exhibible es limitado. No se pueden exhibir los objetos debajo del paragolpes o
alrededor de los extremos del paragolpes.
La distancia que aparece en la imagen exhibida es diferente de la distancia real debido a
que la cámara de estacionamiento para ver hacia atrás está equipada con una lente
específica.
Las imágenes exhibidas en el monitor de la cámara de estacionamiento para ver hacia
atrás son imágenes invertidas (imágenes en espejo).
Algunos accesorios del vehículo instalado opcionalmente pueden ser capt urados por la
cámara. No instale ninguna parte opcional que pueda interferir con la visión de la
cámara, como partes de iluminación o partes hechas de material reflectivo.
Podría resultar difícil ver la exhibición en las siguientes condiciones, sin embargo, no
indica un malfuncionamiento.
En áreas oscuras.
Cuando la temperatura de la lente es alta/baja.
Cuando la cámara está húmeda como en un día lluvioso o durante períodos de
humedad alta.
Cuando haya materiales extraños como barro pegados alrededor de la cámara.
Cuando la lenta de la cámara refleje los rayos solares o los faros.
Al conducir
Monitor retrovisor
4-300
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Objeto tridimensional en la parte de atrás del vehículo
Debido a que se exhiben las líneas de guía de distancia basándose en una superficie plana, la
distancia al objeto tridimensional exhibido en la pantalla es diferente de la distancia real.
A
A
C B
CB
(Distancia real) B>C=A
Distancia medida mediante
sensores en la pantalla A>B>C (Exhibición de la pantalla)
(Condición real)
(Tipo exhibición de líneas de asistencia de camino predecido del vehículo)
Cuando de marcha atrás cerca de un objeto tridimensional
Cuando de marcha atrás cerca de un objeto tridimensional, el vehículo podría golpear el
objeto incluso si la línea de camino proyectada no toca el objeto en la pantalla. La posición
del objeto exhibida en la pantalla es diferente de la posición actual debido a las líneas de
camino proyectadas en la pantalla se exhiben basándose en una superficie de camino
horizontal. Cuando de marcha atrás cerca de un objeto que sobresale, confirme las
condiciones de atrás y alrededor directamente con sus ojos.
(Exhibición de la pantalla) (Vista real)
Al conducir
Monitor retrovisor
4-309
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

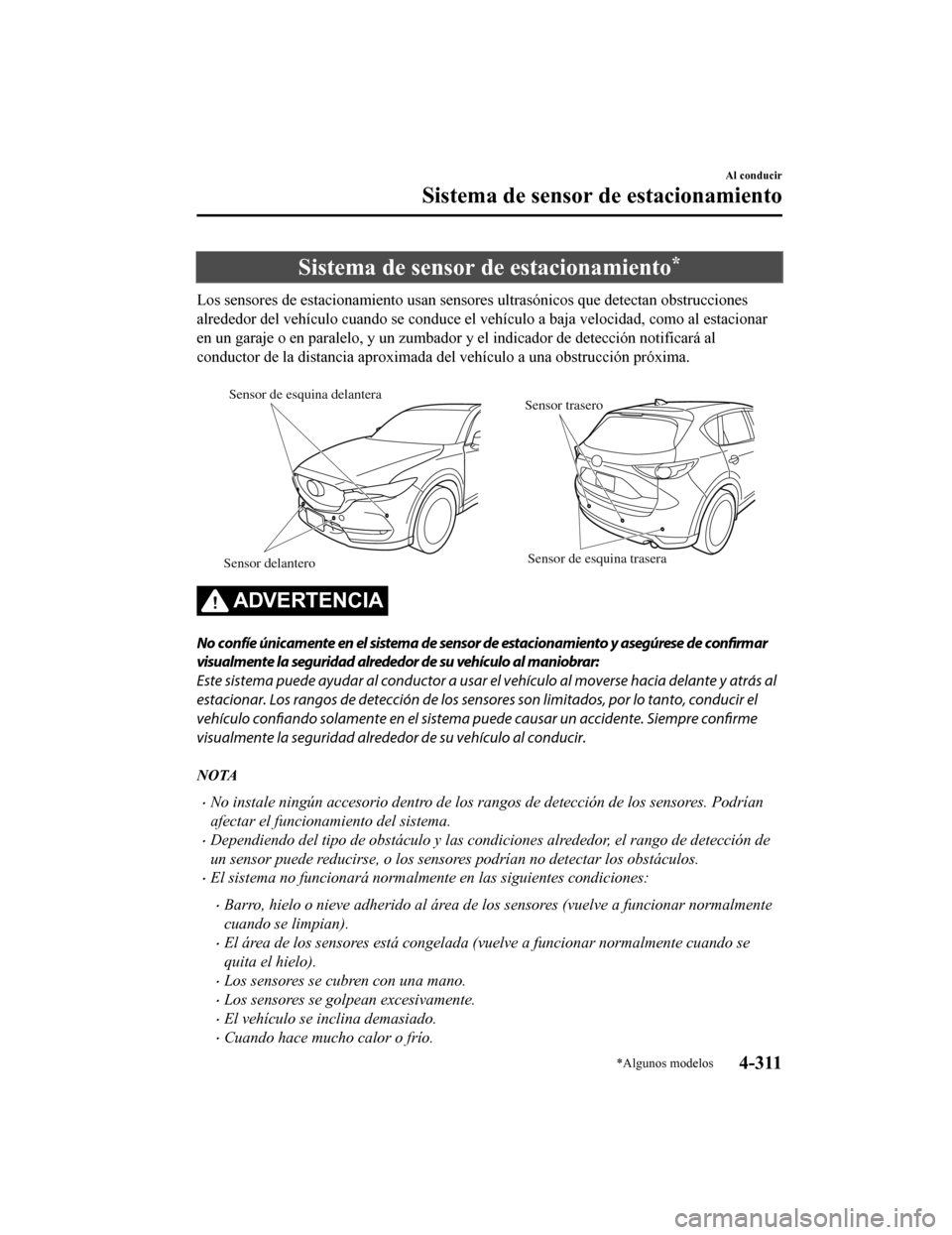

Sistema de sensor de estacionamiento*
Los sensores de estacionamiento usan sensores ultrasónicos que detectan obstrucciones
alrededor del vehículo cuando se conduce el vehículo a baja velocidad, como al estacionar
en un garaje o en paralelo, y un zumbador y el indicador de detección notificará al
conductor de la distancia aproximada del vehículo a una obstrucción próxima.

Sensor de esquina trasera
Sensor de esquina delantera
Sensor trasero
Sensor delantero
ADVERTENCIA
No confíe únicamente en el sistema de sensor de estacionamiento y asegúrese de confirmar
visualmente la seguridad alrededor de su vehículo al maniobrar:
Este sistema puede ayudar al conductor a usar el vehículo al moverse hacia delante y atrás al
estacionar. Los rangos de detección de los sens ores son limitados, por lo tanto, conducir el
vehículo confiando solamente en el sistema puede causar un accidente. Siempre
confirme
visualmente la seguridad alrededor de su vehículo al conducir.
NOTA
No instale ningún accesorio dentro de los rangos de detección de los sensores. Podrían
afectar el funcionamiento del sistema.
Dependiendo del tipo de obstáculo y las condiciones alrededor, el rango de detección de
un sensor puede reducirse, o los sensores podrían no detectar los obstáculos.
El sistema no funcionará normalmente en las siguientes condiciones:
Barro, hielo o nieve adherido al área de los sensores (vuelve a funcionar normalmente
cuando se limpian).
El área de los sensores está congelada (vuelve a funcionar normalmente cuando se
quita el hielo).
Los sensores se cubren con una mano.
Los sensores se golpean excesivamente.
El vehículo se inclina demasiado.
Cuando hace mucho calor o frío.
Al conducir
Sistema de sensor de estacionamiento
*Algunos modelos4-311
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

El vehículo se conduce por caminos con lomas, inclinaciones, grava o hierba.
Cualquier cosa que genere ultrasonidos cerca del vehículo, como la bocina de otro
vehículo, el sonido del motor de una motocicleta, el sonido de un freno de aire de un
vehículo grande o los sensores de otros vehículos.
El vehículo se conduce con lluvia fuerte o en caminos donde se salpica mucho agua.
Cuando se ha instalado en el vehículo una antena o wing pole disponibles
comercialmente para un transmisor de radio.
El vehículo se mueve hacia un bordillo alto o cuadrado.
Un obstáculo demasiado cerca del sensor.
Los obstáculos debajo del paragolpes no serán detectados. Los obstáculos que son más
bajos o finos que el paragolpes que hayan sido detectados inicialmente pero puede que no
se detecten más a medida que el vehículo se aproxime al obstáculo.
Los siguientes tipos de obstáculos podrían no ser detectados:
Objetos finos como cables o cuerdas
Cosas que absorban ondas de sonido fácilmente como algodón o nieve
Objetos con puntas
Objetos muy altos, y aquellos que sean anchos en la parte superior
Objetos pequeños y cortos
Haga siempre inspeccionar el sistema con un técnico experto, le recomendamos un
técnico autorizado Mazda si se golpea el paragolpes, incluso en caso de un accidente
menor. Si los sensores están desalineados, no podrán detectar obstáculos.
(Con sensor delantero y sensor de esquina delantera)
El sistema puede sufrir un malfuncionamiento si el bip no funciona o si el indicador no se
enciende cuando se conecta el interruptor de sensores de asistencia de estacionamiento.
Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda.
(Sin sensor delantero y sensor de esquina delantera)
El sistema puede tener un malfuncionamiento si la alarma no funciona. Consulte a un
técnico experto, le recomendamos un técnico autorizado Mazda.
(Con sensor delantero y sensor de esquina delantera)
El sistema puede sufrir un malfuncionamiento si se escucha el bip que indica un
malfuncionamiento del sistema y el indicador destella. Consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
El bip que indica un malfuncionamiento del sistema podría no escucharse si la
temperatura ambiente es extremadamente fría, o si se adhiere barro, hielo o nieve al área
de los sensores. Retire cualquier material extraño del área de los sensores.
Cuando instala un gancho de remolque, consulte a un técnico experto, le recomendamos
un técnico autorizado Mazda.
Al conducir
Sistema de sensor de estacionamiento
4-312
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

▼Rango de detección de sensores
Los sensores detectan obstáculos dentro del siguiente rango.

Rango de detección de sensor delantero
Rango de detección de sensor de esquina delantera Rango de detección de sensor trasero
Rango de detección de sensor de esquina trasera
B
A
D
C A: Aprox. 55 cm
B: Aprox. 55 cm
C: Aprox. 100 cm
D: Aprox. 150 cm
Visualización de distancia visual
Visualización
Distancia entre vehículo y obstáculo
Sin monitor de vista de 360° Con monitor de vis-ta de 360° Sensor delantero
*/
Sensor de esquina
delantera
*
Sensor trasero/
Sensor de esquina trasera
Sin sensor delante-
ro y sensor de es-quina delantera Con sensor delante-
ro y sensor de es-quina delantera
Ve r d e
Sensor delantero:
Aprox. 100 ―60 cm Sensor trasero:
Aprox. 150 ―60 cm
Al conducir
Sistema de sensor de estacionamiento
*Algunos modelos4-313
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30
