Mode de moyenne de consommation de
carburant
Ce mode affiche la consommation de
carburant moyenne en calculant la
distance totale parcourue et la quantité
totale de carburant consommé depuis que
le véhicule a été acheté ou que les données
ont été réinitialisées. La moyenne de
consommation de carburant est calculée
puis affichée toutes les minutes.

Pour réinitialiser les données antérieures
affichées, appuyer sur l'interrupteur INFO
pendant au moins 1,5 seconde.
Après avoir réinitialisé les données, - - -
L/100 km (- - - mpg) s’affiche pendant une
minute avant que la consommation de
carburant soit recalculée et affichée.
REMARQUE
Si TRIP A est réinitialisé à l'aide du
compteur journalier lorsque la fonction
qui synchronise (réinitialise) le contrôle
de la consommation de carburant et le
compteur journalier (TRIP A) est activée,
les données antérieures affichées sont
réinitialisées.
Mode de consommation actuelle de
carburant
Ce mode affiche la consommation actuelle
de carburant en calculant la quantité de
carburant consommé et la distance
parcourue.

La consommation actuelle de carburant est
calculée puis affichée toutes les 2
secondes.

Lorsque l'on a ralenti à environ 5 km/h (3
mi/h), - - - L/100 km (- - - mpg) est
affiché.
Mode boussole
La direction dans laquelle le véhicule se
déplace est affichée selon une des huit
directions durant la conduite.

AffichageDirection
NN ord
SS ud
EE st
WO uest
NE Nord-est
NW Nord-ouest
SE Sud-est
SW Sud-ouest
En cours de conduite
Tableau de bord et affichage
4-59
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

▼Affichage de la vitesse du véhicule
réglée par le régulateur de vitesse de
croisière
La vitesse préréglée du véhicule à l'aide du
régulateur de vitesse de croisière est
affichée.

Se référer à Régulateur de vitesse de
croisière à la page 4-239.
En cours de conduite
Tableau de bord et affichage
4-60
CX-5_8HX7-FC-19I_Edition2_old
2019-11-5 19:43:19

▼Voyants/témoins
Le tableau de bord varie selon le modèle et les spécifications.
Combiné d'instruments
Centre du tableau de bord
Les voyants apparaissent dans l'une des zones grisées.
▼Indication d'avertissement/voyants
Ces voyants s'allument ou clignotent pour not
ifier à l'utilisateur du système l'état de
fonctionnement ou une anomalie du système.
Signal Prudence Page
Voyant du système de freinage*1*27-26
Voyant du système d'antiblocage de frein (ABS)*1
Avertisseur du
système électro- nique de distri-
bution de force de freinage 7-26
Avertisseur ABS 7-30
Voyant du circuit de charge*17-26
Voyant d'huile moteur*17-26
Témoin d'anomalie de la direction assistée*17-26
Voyant principal*17-30
En cours de conduite
Tableau de bord et affichage
4-61
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

SignalPrudence Page
Voyant du frein de stationnement électrique (EPB)*17-30
(Rouge)Voyant de demande de fonctionne
ment de la pédale de frein
*1
Clignotant
4-114
Ronfleur et cli- gnotement 7-30
Voyant d'anomalie du moteur*17-30
*Voyant de boîte de vitesses automatique*17-30
*Voyant du système toutes roues motrices (AWD) 7-30
Voyant du système de coussins d'air/dispositif de prétension de ceinture de
sécurité avant*17-30
*Voyant du système de surveillance de pression des pneus*1
Clignotant
7-30
S'allume 7-37
(Rouge) Voyant KEY
*1
S'allume
7-30
Clignotant 7-37
Voyant DEL des phares*17-30
(Ambre)
*Voyant d'aide au freinage in telligent en mode urbain (SCBS)*17-37
Voyant de niveau bas de carburant 7-37
Voyant de vérification du bouchon du réservoir de carburant*17-37
Voyant de niveau d'huile moteur*17-37
Voyant de ceinture de sécurité (siège avant) 7-37
(Rouge)Voyant de ceinture de sécu
rité (siège arrière) 7-37
*Voyant de niveau bas de liquide de lave-glace 7-37
En cours de conduite
Tableau de bord et affichage
4-62*Certains modèles.
CX-5_8HX7-FC-19I_Edition2_old
2019-11-5 19:43:19

SignalPrudence Page
Voyant de portière ouverte 7-37
*1 L'éclairage s'allume lorsque le contact est mis pour un contrôle de fonctionnement, et s'éteint quelques
secondes plus tard ou quand le moteur démarre. Si l'écla irage ne s'allume pas ou reste allumé, faites vérifier le
véhicule par un concessionnaire agréé Mazda.
*2 L'éclairage reste allumé lorsque le frein de stationnement est appliqué.
▼ Indication/témoins
Ces voyants s'allument ou clignotent pour not
ifier à l'utilisateur du système l'état de
fonctionnement ou une anomalie du système.
Signal Témoin Page
(Vert)Témoin de ceinture de sécurité (siège arrière) 2-33
*Témoin de désactivation du coussin d'air du passager avant*12-83
(Vert)Témoin KEY
4-5
Témoin d'immobilisateur*13-55
Indication/témoin de la clé*14-65
Indication de position de plage de boîte de vitesse 4-75
Indication/témoin de feux allumés 4-85
Témoin de feux de route Feux de route/
croisement 4-88
Appel de phares 4-88
Témoins de clignotants et de feux de détresse Clignotants et
changement de file
4-91
Feux de détresse 4-100
(Vert) Témoin de la demande de fonctionnement de la pédale de frein 4-110
En cours de conduite
Tableau de bord et affichage
*Certains modèles.4-63
CX-5_8HX7-FC-19I_Edition2_old
2019-11-5 19:43:19

SignalTémoin Page
Témoin AUTOHOLD active*14-116
Témoin TCS/DSC*1
Système de
commande de
traction (TCS) 4-121
Commande dy-
namique de sta- bilité (DSC)
4-124
S'allume 7-30
*Témoin TCS OFF *14-122
*Indication du mode de sélection 4-130
*Témoin de surveillance des angles morts (BSM) OFF*1
Anomalie
7-30
Sauf dysfonc- tionnement 4-147
(Rouge)
*Témoin d'aide au freinage inte lligent en mode urbain (SCBS) 4-195
*Témoin d'aide au freinage intell
igent en mode urbain (SCBS) OFF*14-195
(Blanc)Indication principal de régulateur de vitesse de croisière 4-241
(Vert)Indication de réglage de régulateur de vitesse de croisière 4-241
*1 L'éclairage s'allume lorsque le contact est mis pour un contrôle de fonctionnement, et
s'éteint quelques secondes plus tard ou quand le moteur démarre. Si l'éclairage ne
s'allume pas ou reste allumé, faites vérifier le véhicule par un concessionnaire agréé
Mazda.
En cours de conduite
Tableau de bord et affichage
4-64*Certains modèles.
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

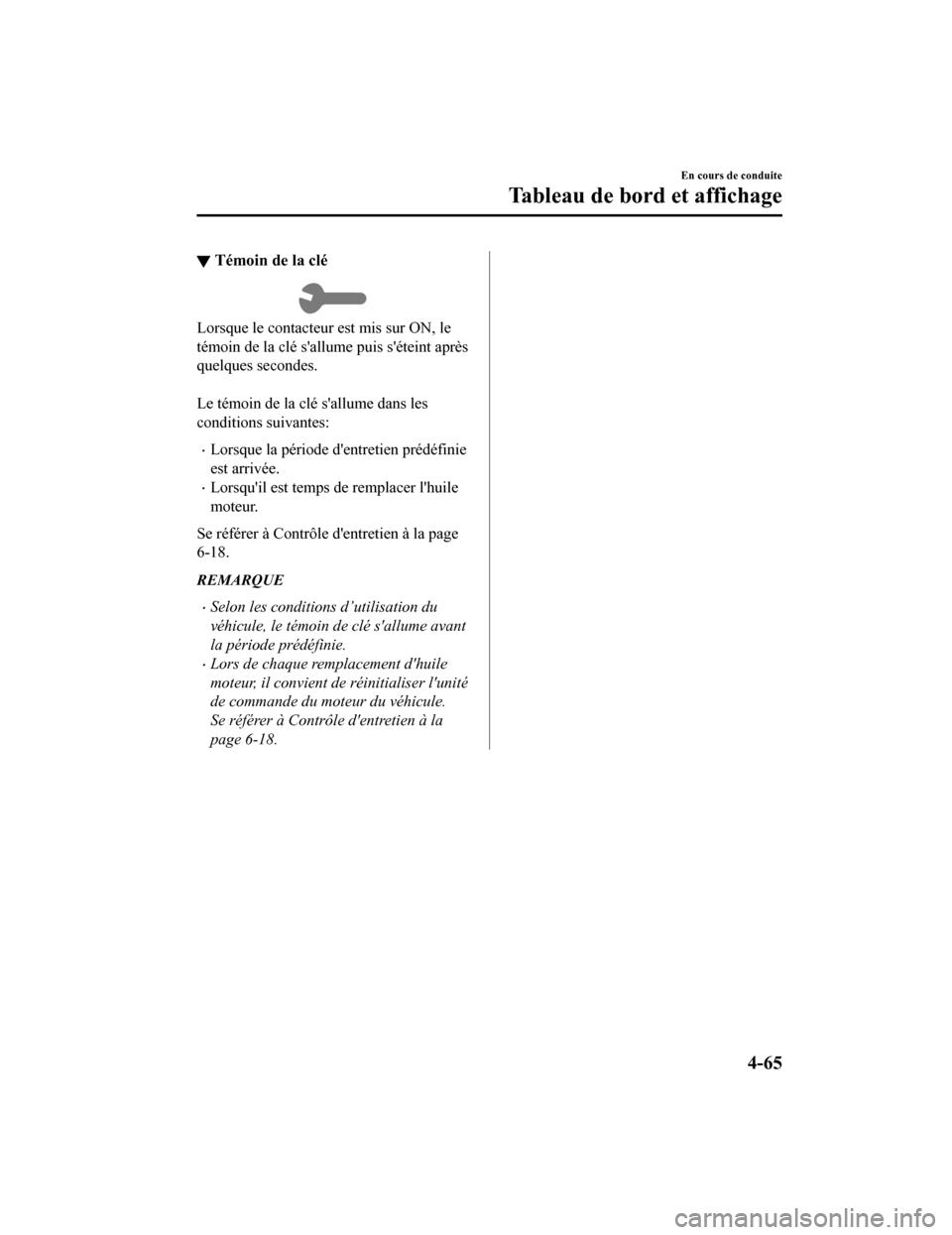

▼Témoin de la clé
Lorsque le contacteur est mis sur ON, le
témoin de la clé s'allume puis s'éteint après
quelques secondes.

Le témoin de la clé s'allume dans les
conditions suivantes:
Lorsque la période d'entretien prédéfinie
est arrivée.
Lorsqu'il est temps de remplacer l'huile
moteur.
Se référer à Contrôle d'entretien à la page
6-18.
REMARQUE
Selon les conditions d’utilisation du
véhicule, le témoin de clé s'allume avant
la période prédéfinie.
Lors de chaque remplacement d'huile
moteur, il convient de réinitialiser l'unité
de commande du moteur du véhicule.
Se référer à Contrôle d'entretien à la
page 6-18.
En cours de conduite
Tableau de bord et affichage
4-65
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Affichage de conduite active*
Protections antipoussièresAffichage
Récepteur
optique
PRUDENCE
Toujours régler la luminosité et la position de l'écran lorsque le véhicule est à l'arrêt:
Régler la luminosité et la position de l'écran pendant que vous roulez est dangereux car cela
pourrait détourner votre attention de la route et résulter en un accident.
AT T E N T I O N
Ne pas placer de breuvages près de l'affichage de conduite active. Si de l'eau ou d'autres
liquides sont éclaboussés sur l'affichage de conduite active, cela pourrait causer des
dommages.
 Ne pas placer d'objet au-dessus d'affichage de conduite active ni appliquer d'autocollants
sur la protection antipoussières ou le récepteur optique afin d'éviter les interférences.
 Un capteur est intégré pour contrôler la lumino sité de l'écran. Si le récepteur optique est
couvert, la luminosité de l'écran diminuera rendant l'écran difficile à voir.
 Ne pas laisser la lumière intense frapper le réc epteur optique. Sinon, cela pourrait causer
des dommages.
REMARQUE
Compte tenu des caractéristiques de l'écran, le port de lunettes de soleil polarisées réduit
la visibilité de l'écran de conduite active.
Si la batterie a été retirée et réinstallée ou si la tension de la batterie est faible, la position
réglée peut dévier.
Il peut être difficile de voir l'affichage ou quand il est affecté temporairement par les
conditions météorologiques comme la pluie, la neige, la lumière et la température.
En cours de conduite
Tableau de bord et affichage
4-66*Certains modèles.
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Si le système audio a été retiré, il est alors impossible d’utiliser l'affichage de conduite
active.
L'affichage de conduite active indi que les informations suivantes:
Conditions de fonctionnement et avertissements de surveillance des angles morts (BSM)
Se référer à Surveillance des angles morts (BSM) à la page 4-141.
Conditions de fonctionnement et avertissements du système d'assistance de
reconnaissance de distance (DRSS)
Se référer à Système d'assistance de reconnaissance de distance (DRSS) à la page 4-154.
Symboles et avertissements du système de reconnaissance des panneaux de signalisation
(TSR)
Se référer à Système de reconnaissance des panneaux de signalisation (TSR) à la page
4-148.
Conditions de fonctionnement et avertissements du régulateur de vitesse à radar Mazda
avec fonction Stop & Go (MRCC avec fonction Stop & Go)
Se référer à Régulateur de vitesse à rada r Mazda avec fonction Stop & Go (MRCC avec
fonction Stop & Go) à la page 4-162.
Conditions de fonctionnement et avertissements des systèmes d'assistance au maintien de
trajectoire (LAS) et de l'avertisseur de changement de file (LDWS)
Se référer à Systèmes d'assistance au maintien de trajectoire (LAS) et avertisseur de
changement de file (LDWS) à la page 4-178.
Avertissements de l'aide avancée au freinage intelligent en mode urbain (Advanced
SCBS)
Se référer à Aide avancée au freinage intelli gent en mode urbain (Advanced SCBS) à la
page 4-189.
Avertissements de l'aide au freinage intelligent en mode urbain (SCBS)
Se référer à Aide au freinage intelligent en mode urbain (SCBS) à la page 4-193.
Conditions de fonctionnement et avertissement s d'assistance au freinage intelligent (SBS)
Se référer à Assistance au freinage intelligent (SBS) à la page 4-196.
Conditions de fonctionnement du régulateur de vitesse de croisière
Se référer à Régulateur de vitesse de croisière à la page 4-239.
Assistance à la navigation (véhicules équipés d'un système de navigation)
Indicateur de limite de vitesse (véhicules équipés d'un système de navigation)
En cours de conduite
Tableau de bord et affichage
4-67
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Vitesse du véhicule
Sur l'affichage central, il est possible d'effectuer chaque réglage pour l'affichage de conduite
active.
1. Sélectionner l'icône
sur l'écran d'accueil et afficher l'écran Paramètres.
2. Sélectionner l'onglet AD-Disp.
3. Sélectionner l'élément désiré et effectuer la réglage.
Méthode de réglage de la luminosité de l'écran (automatiquement/manuellement)
Paramètres initiaux de luminosité d'écran (réglage automatique sélectionné)
Réglage de luminosité d'écran (réglage manuel sélectionné)
Position de l'affichage de conduite active (hauteur d'affichage)
Angle de réglage de l'affichage de conduite active (correction de l'angle d'affichage)
Affichage de conduite active AC TIVÉ/DÉSACTIVÉ (indication)
Assistance à la navigation ACTIVÉE/DÉSACTIVÉE
Réinitialisation des paramètres (réinitialiser)
REMARQUE
La position de conduite souhaitée (position, lu minosité, informations de l'affichage) peut
être rappelée une fois celle-ci programmée.
Se référer à Mémorisation de la position de conduite à la page 2-11.
En cours de conduite
Tableau de bord et affichage
4-68
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19
