MAZDA MODEL CX-5 2020 Manuel du propriétaire (in French)

Climatiseur entièrement automatique
Témoin
Avertisseur
Pour faire retentir l'avertisseur, appuyer
sur le repère
marqué sur le volant de
direction.
En cours de conduite
Interrupteurs et commandes
4-99
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

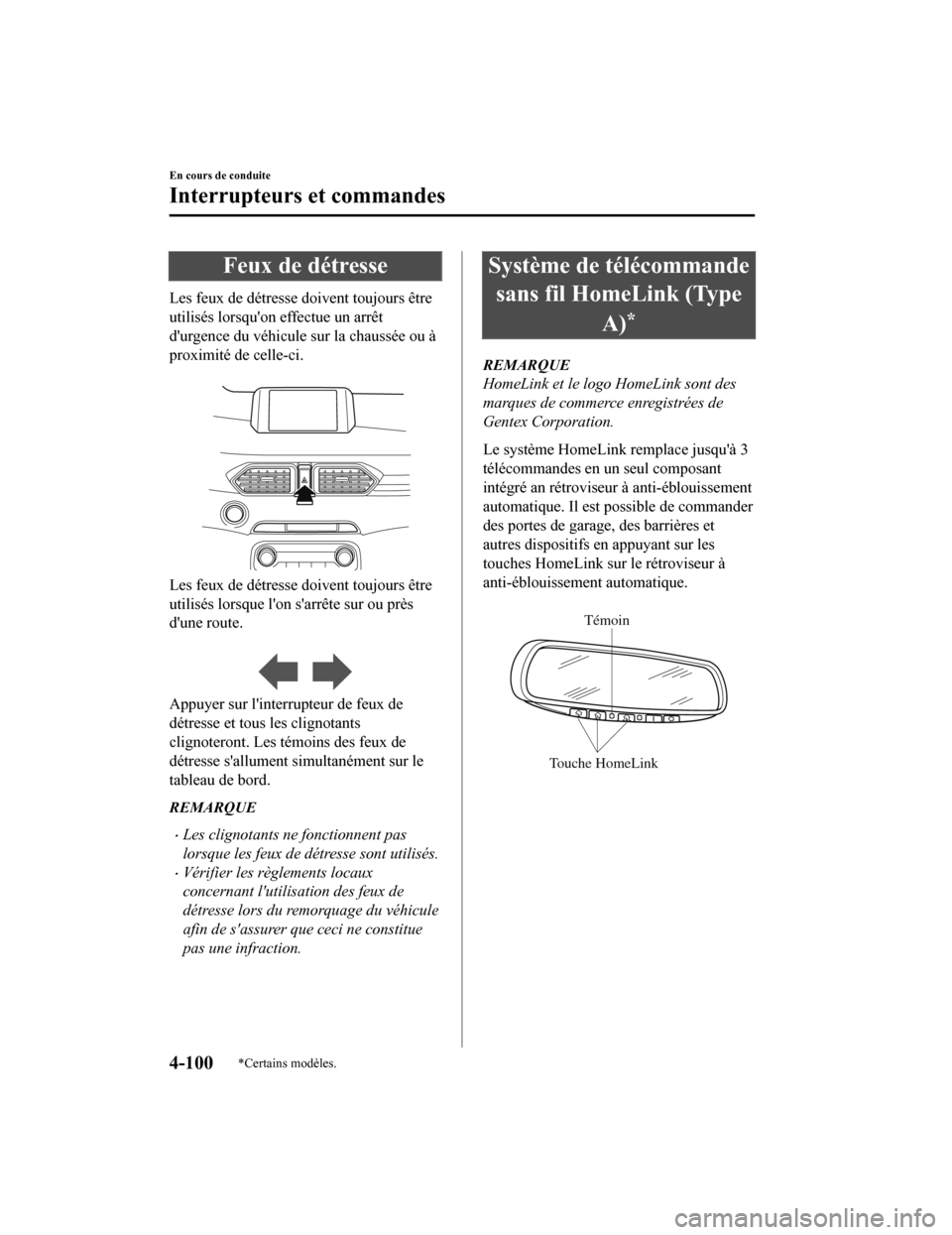

Feux de détresse
Les feux de détresse doivent toujours être
utilisés lorsqu'on effectue un arrêt
d'urgence du véhicule sur la chaussée ou à
proximité de celle-ci.

Les feux de détresse doivent toujours être
utilisés lorsque l'on s'arrête sur ou près
d'une route.

Appuyer sur l'interrupteur de feux de
détresse et tous les clignotants
clignoteront. Les témoins des feux de
détresse s'allument simultanément sur le
tableau de bord.
REMARQUE
Les clignotants ne fonctionnent pas
lorsque les feux de détresse sont utilisés.
Vérifier les règlements locaux
concernant l'utilisation des feux de
détresse lors du remorquage du véhicule
afin de s'assurer que ceci ne constitue
pas une infraction.
Système de télécommandesans fil HomeLink (Type
A)
*
REMARQUE
HomeLink et le logo HomeLink sont des
marques de commerce enregistrées de
Gentex Corporation.
Le système HomeLink remplace jusqu'à 3
télécommandes en un seul composant
intégré an rétroviseu r à anti-éblouissement
automatique. Il est po ssible de commander
des portes de garage, des barrières et
autres dispositifs en appuyant sur les
touches HomeLink sur le rétroviseur à
anti-éblouissement automatique.

Touche HomeLink
Témoin
En cours de conduite
Interrupteurs et commandes
4-100*Certains modèles.
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

PRUDENCE
Ne pas utiliser le système HomeLink avec
un ouvre-porte de garage qui ne possède
pas de dispositif d'arrêt automatique et de
marche arrière:
L'utilisation du système HomeLink avec un
ouvre-porte de garage qui n'est pas équipé
d'un dispositif d'arrêt automatique et de
marche arrière tel que prescrit par les
normes de sécurité fédérales est
dangereuse. (Ceci inclut les portes de
garage manufacturées avant le 1er avril
1982.)
L'utilisation de tels ouvre-portes de garage
peut augmenter le risque de blessures
graves ou de mort. Pour plus
d'informations, contacter HomeLink sans
frais au numéro 1-800-355-3515, visiter le
site Web www.Homelink.com ou s'adresser
à un concessionnaire agréé Mazda.
Toujours vérifier qu'il n'y a pas
d'obstruction et que personne ne se trouve
dans les zones autour des portes de garage
et des barrières avant de programmer ou
lors de l'utilisation du système HomeLink:
La programmation ou l'utilisation du
système HomeLink sans s'assurer que cela
ne présente pas un danger dans les zones
autour des portes de garage et des
barrières est dangereux et peut causer an
accident et de graves blessures si quelqu'un
est cogné par la porte de garage on la
barrière.
REMARQUE
La programmation ne sera pas effacée
même si la batterie est débranchée.
▼Préprogrammation du système
HomeLink
REMARQUE
Il est recommandé d'installer de nouvelles
piles dans la télécommande du dispositif à
programmer dans le HomeLink, cela
accélère l'apprentissage et garantit une
transmission précise des signaux de
fréquence radio.
S'assurer qu'une télécommande est
disponible pour le dispositif à
programmer.
Déconnecter l'alimentation an dispositif.
▼Programmation du système
HomeLink
AT T E N T I O N
Lors de la programmation de l'ouverture
d'une porte de garage ou d’une porte,
couper l'alimentation de ces appareils
avant d'effectuer la programmation. Le
fonctionnement continu des appareils
pourrait endommager le moteur.
Le système HomeLink possède 3 touches
qui peuvent être sélectionnées et
programmées individuellement à l'aide de
la télécommande actuelle disponible sur le
marché, comme suit:
1. Déconnecter l'alimentation de
l'ouverture de porte de garage ou de
portail programmé sur la
télécommande.
2. Placer l'extrémité de la télécommande
de 2,5 à 7,5 cm (1 à 3 po.) de la touche
HomeLink que vous désirez
programmer, tout en continuant de
surveiller le témoin.
En cours de conduite
Interrupteurs et commandes
4-101
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

3. Appuyer et maintenir simultanémentles deux touches HomeLink choisies et
celle de la télécommande. Ne pas
relâcher les touches tant que l'étape
3 n'a pas été complétée.
REMARQUE
Pour certains dispositifs d'ouvre-porte
de garage ou de barrière il peut être
nécessaire de remplacer l'étape 2 de
programmation par les procédures
indiquées dan la section
“Programmation d'ouvre-barrière/
canadienne”.
4. Lorsque le clignotement du témoin HomeLink change de lent à rapide,
relâcher les touches HomeLink et de la
télécommande.
REMARQUE
Si le clignotement du témoin
HomeLink ne change pas de lent à
rapide, contacter HomeLink sur le Web
à l'adresse www.homelink.com ou
sans frais au 1-800-355-3515 , pour
l'assistance technique.
5. Connecter l'alimentation de l'ouverture
de porte de garage ou de portail
programmé sur la télécommande.
6. Appuyer fermement et maintenir la
touche HomeLink programmée
pendant cinq secondes puis la relâcher.
Effectuer cette opération deux fois
pour activer la portière ou la porte. Si
la portière ou la porte ne s'active pas
appuyer et maintenir enfoncée la
touche HomeLink qui vient d'être
programmée et observer le témoin.
Si le témoin reste allumé sans
clignoter, la programmation est finie et
le dispositif devrait être commandé à
l'aide de la touche HomeLink.
REMARQUE
Pour programmer les deux autres
touches HomeLink, commencer par la
“Programmation” ― étape 1
Si le témoin clignote rapidement
pendant deux secondes puis
s'allume, continuer avec les étapes 7
à 9 de la programmation pour
compléter la programmation d'un
dispositif équipé d'un code roulant (en
général un ouvre-porte de garage).
7. Localiser le bouton d'apprentissage sur le récepteur (unité de moteur) de
l'ouvre-garage, dans le garage. Il est en
général situé près de la base du
fil-antenne sur l'unité de moteur.
8. Presser fermement sur le bouton d'apprentissage. (Le nom et la couleur
du bouton varient selon le
manufacturier.)
REMARQUE
Terminer la programmation dans les
30 secondes.
9. Retourner au véhicule et presser
fermement, maintenir pendant deux
secondes puis relâcher la touche
HomeLink programmée. Répéter la
séquence “presser/maintenir/
relâcher” une seconde fois, et, selon la
marque de l'ouvre-porte de garage (du
dispositif équipé du code roulant),
répéter cette séquence une troisième
fois pour compléter la programmation.
Le système HomeLink devrait maintenant
commander le dispositif équipé d'un code
roulant.
En cours de conduite
Interrupteurs et commandes
4-102
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

REMARQUE
Pour programmer les deux autres touches
HomeLink, commencer par la
“Programmation”― étape 1
Pour toute question ou commentaire,
contacter HomeLink sur le Web à l'adresse
www.homelink.com ou sans frais au
1-800-355-3515 .
▼Programmation d'ouvre-barrière/
canadienne
La loi concernant les fréquences radio au
Canada exige que les signaux ne soient
émis que pendant quelques secondes de
transmission, ce qui peut ne pas être
suffisant pour que le système HomeLink
reçoive le signal lors de la programmation.
Il en est de même pour certains dispositifs
d'ouvre-barrière aux États-Unis.

Au Canada ou en cas de difficulté de
programmation d'un ouvre-barrière à l'aide
de la méthode de programmation
(indépendamment du pays),
remplacer
l'étape 3 de la programmation par les
étapes suivantes :
REMARQUE
Lors de la programmation d'un
ouvre-porte de garage ou d'un
ouvre-barrière, il est recommandé de
débrancher le dispositif pendant la
procédure de cycle, pour éviter une
surchauffe.
Maintenir la touche HomeLink tout en
appuyant et relâchant (cycle), aux deux
secondes , la touche de la télécommande
jusqu'à ce que les signaux soient acceptés
par le système HomeLink. (Le témoin
clignotera lentement puis rapidement.)
Passer à l'étape 4 de programmation pour
compléter la programmation.
▼ Utilisation du système HomeLink
Appuyer sur la touche HomeLink
programmée pour commander le dispositif
correspondant. Le code continue d'être
transmis jusqu'à un maximum de 20
secondes.
▼Reprogrammation du système
HomeLink
Pour programmer un dispositif sur une
touche HomeLink déjà programmée,
suivez les étapes suivantes:
1. Maintenir la touche HomeLink désirée.
NE PAS relâcher la touche.
2. Le témoin commence a clignoter après
20 secondes. Sans relâcher la touche
HomeLink, passer à l'étape 1 de la
programmation.
▼Effacement des touches HomeLink
Pour effacer la programmation des trois
touches HomeLink, appuyer et maintenir
les deux touches extérieures (
, ) sur
le rétroviseur é anti-éblouissement
automatique jusqu'à ce que le témoin
HomeLink commence à clignoter après
environ 10 secondes.
Vérifier que la programmation a été
effacée lorsque le véhicule n'est pas
utilisé.
En cours de conduite
Interrupteurs et commandes
4-103
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Système de télécommandesans fil HomeLink (Type
B)
*
REMARQUE
HomeLink et le logo HomeLink sont des
marques de commerce enregistrées de
Gentex Corporation.
Le système HomeLink remplace jusqu'à 3
télécommandes en un seul composant
intégré an rétroviseur à anti-éblouissement
automatique. Il est possible de commander
des portes de garage, des barrières et
autres dispositifs en appuyant sur les
touches HomeLink sur le rétroviseur à
anti-éblouissement automatique.

Touche HomeLink
Témoin
PRUDENCE
Ne pas utiliser le système HomeLink avec
un ouvre-porte de garage qui ne possède
pas de dispositif d'arrêt automatique et de
marche arrière:
L'utilisation du système HomeLink avec un
ouvre-porte de garage qui n'est pas équipé
d'un dispositif d'arrêt automatique et de
marche arrière tel que prescrit par les
normes de sécurité fédérales est
dangereuse. (Ceci inclut les portes de
garage manufacturées avant le 1er avril
1982.)
L'utilisation de tels ouvre-portes de garage
peut augmenter le risque de blessures
graves ou de mort. Pour plus
d'informations, contacter HomeLink sur
www.homelink.com ou
www.youtube.com/HomeLinkGentex ou
s'adresser à un concessionnaire agréé
Mazda.
Toujours vérifier qu'il n'y a pas
d'obstruction et que personne ne se trouve
dans les zones autour des portes de garage
et des barrières avant de programmer ou
lors de l'utilisation du système HomeLink:
La programmation ou l'utilisation du
système HomeLink sans s'assurer que cela
ne présente pas un danger dans les zones
autour des portes de garage et des
barrières est dangereux et peut causer an
accident et de graves blessures si quelqu'un
est cogné par la porte de garage on la
barrière.
REMARQUE
La programmation ne sera pas effacée
même si la batterie est débranchée.
▼ Préprogrammation du système
HomeLink
REMARQUE
Il est recommandé d'installer de nouvelles
piles dans la télécommande du dispositif à
programmer dans le HomeLink, cela
accélère l'apprentissage et garantit une
transmission précise des signaux de
fréquence radio.
S'assurer qu'une télécommande est
disponible pour le dispositif à
programmer.
En cours de conduite
Interrupteurs et commandes
4-104*Certains modèles.
CX-5_8HX7-FC-19I_Edition2_old
2019-11-5 19:43:19

▼Programmation du système
HomeLink
Le système HomeLink possède 3 touches
qui peuvent être sélectionnées et
programmées individuellement à l'aide de
la télécommande actuelle disponible sur le
marché, comme suit:
1. Appuyez sur la touche HomeLink que
vous souhaitez programmer, puis
relâchez-la. Le témoin clignote
lentement en orange lorsque vous
appuyez sur la touche.
Touche HomeLink
Témoin
2. Tenez la télécommande à une distancede 2,5 à 7,5 cm (1 à 3 po) de la touche
HomeLink que vous souhaitez
programmer tout en gardant le témoin
en vue.
REMARQUE
Selon la télécommande, il peut être
plus facile d'effectuer la
programmation en la tenant à une
distance de 15 à 20 cm (6 à 7,8 po) de
la touche HomeLink.
3. Maintenez enfoncée la touche de la
télécommande jusqu'à ce que le témoin
passe de orange (clignotant) à vert
(fixe/clignotant).
REMARQUE
Pour certains dispositifs d'ouvre-porte
de garage ou de barrière il peut être
nécessaire de remplacer l'étape 3 de
programmation par les procédures
indiquées dan la section
“Programmation d'ouvre-barrière/
canadienne”.
4. Appuyez de nouveau sur la touche HomeLink pour vérifier si la
programmation a été effectuée.
Si le témoin reste allumé en vert, la
programmation est terminée et
l'appareil devient opérationnel.
Si le témoin clignote rapidement en
vert, maintenez fermement enfoncée
la touche HomeLink, puis
relâchez-la après deux secondes.
Répétez cette opération jusqu'à trois
fois pour terminer la programmation.
L'appareil devient opérationnel et la
programmation est terminée. Si
l'appareil ne fonctionne pas, passez à
l'étape suivante.
5. Localiser le bouton d'apprentissage sur
le récepteur (unité de moteur) de
l'ouvre-garage, dans le garage. Il est en
général situé près de la base du
fil-antenne sur l'unité de moteur.
6. Presser fermement sur le bouton
d'apprentissage. (Le nom et la couleur
du bouton varient selon le
manufacturier.)
REMARQUE
Terminer la programmation dans les
30 secondes.
En cours de conduite
Interrupteurs et commandes
4-105
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

7. Retournez au véhicule et maintenezfermement enfoncée la touche
HomeLink, puis relâchez-la après
deux secondes. Répéter la séquence
“ presser/maintenir/relâcher ” une
seconde fois, et, selon la marque de
l'ouvre-porte de garage (du dispositif
équipé du code roulant), répéter cette
séquence une troisième fois pour
compléter la programmation.
Appuyer sur la touche HomeLink
programmée et s’assurer que le
système HomeLink fonctionne.
8. Si les flèches du témoin d’état
clignotent, se référer à Communication
bidirectionnelle avec la porte de
garage.
Témoin
REMARQUE
Pour programmer les deux autres touches
HomeLink, revenez à l’ étape 1 de la
Programmation du système HomeLink et
répétez la procédure.
Pour toute question ou commentaire,
contactez HomeLink sur
www.homelink.com ou
www.youtube.com/HomeLinkGentex ,
ou appelez la ligne d'assistance
téléphonique sans frais HomeLink au
1-800-355-3515 (pour les appels effectués
à l'extérieur des États-Unis, du Canada et
de Porto Rico, les tarifs internationaux
s'appliquent et peuvent différer selon s’il
s’agit d’un téléphone fixe ou d’un mobile).
▼ Programmation d'ouvre-barrière/
canadienne
La loi concernant les fréquences radio au
Canada exige que les signaux ne soient
émis qu'après quelques secondes de
transmission, ce qui peut ne pas être
suffisant pour que le système HomeLink
reçoive le signal lors de la programmation.
Il en est de même pour certains dispositifs
d'ouvre-barrière aux États-Unis.

Au Canada ou en cas de difficulté de
programmation d'un ouvre-barrière à l'aide
de la méthode de programmation
(indépendamment du pays),
remplacer
l'étape 3 de la Programmation du
système HomeLink par les étapes
suivantes :
REMARQUE
Lors de la programmation d'un
ouvre-porte de garage ou d'un
ouvre-barrière, il est recommandé de
débrancher le dispositif pendant la
procédure de cycle, pour éviter une
surchauffe.
Lorsque le témoin clignote en orange,
appuyer sur le bouton de la télécommande
pendant 2 secondes, puis le relâcher à
plusieurs reprises jusqu'à ce que le témoin
passe de l'orange au vert.
Revenir à l'étape 4 de la Programmation
du système HomeLink pour terminer la
procédure.
▼ Utilisation du système HomeLink
Appuyer sur la touche HomeLink
programmée pour commander le dispositif
correspondant.
En cours de conduite
Interrupteurs et commandes
4-106
CX-5_8HX7-FC-19I_Edition2_old
2019-11-5 19:43:19

▼Reprogrammation du système
HomeLink
Pour programmer un dispositif sur une
touche HomeLink déjà programmée,
suivez les étapes suivantes:
1. Maintenir la touche HomeLink désirée.NE PAS relâcher la touche.
2. Après 20 secondes, le témoin clignote en orange. Lorsque le témoin clignote,
relâcher la touche HomeLink.
3. Revenir à l'étape 2 de la
Programmation du système HomeLink
pour terminer la procédure.
REMARQUE
Si la programmation n'est pas terminée, le
système revient à la programmation
précédente.
▼Effacement des touches HomeLink
REMARQUE
Toutes les touches HomeLink
programmées sont réinitialisées. Il n'est
pas possible de réinitialiser
individuellement les différentes touches,
mais il est possible de les reprogrammer.
Pour reprogrammer individuellement les
touches, se référer à Reprogrammation
du système HomeLink (page 4-106).
Vérifier que la programmation a été
effacée en cas de revente du véhicule.
1. Maintenir enfoncées simultanément les deux touches HomeLink extérieures
jusqu'à ce que le témoin clignote.
Touche HomeLink 1
Touche HomeLink 3
2. Relâcher les touches HomeLink.
▼Communication bidirectionnelle
avec la porte de garage
La communication bidirectionnelle avec la
porte de garage est une fonction qui
communique avec le dispositif d’ouverture
de la porte de garage et indique si la porte
est ouverte ou fermée à l'aide des témoins
situés sur le rétroviseur. Elle peut indiquer
l'état de la porte de garage dans un rayon
maximal de 250 m (820 ft).
REMARQUE
La portée de communication peut
diminuer en fonction des obstructions.
En cours de conduite
Interrupteurs et commandes
4-107
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Programmation de la communication
bidirectionnelle
Dans les cinq secondes suivant la
programmation d'une nouvelle touche
HomeLink, les deux témoins d'état de la
porte de garage clignotent rapidement en
vert pour indiquer que la communication
bidirectionnelle avec la porte de garage a
été établie. Si les témoins d'état de la porte
de garage clignotent, la programmation de
la communication bidirectionnelle est
terminée.

Si les témoins d'état de la porte de garage
ne clignotent pas, la programmation de la
communication bidirectionnelle n’est pas
terminée. Pour plus d'informations sur
HomeLink et des vidéos de
programmation, consultez les sites Web
suivants :
www.HomeLink.com
www.youtube.com/HomeLinkGentex
Fonctionnement de la communication
bidirectionnelle avec la porte de garage
En appuyant simultanément sur les
touches HomeLink 1 et 2 pendant deux
secondes, l'état de la porte de garage est
indiqué pendant environ 3 secondes de la
manière suivante:
Touche HomeLink 1Touche HomeLink 2
État de la porte de garage Témoin
Fermeture Clignote en orange
OuvertureClignote en orange
Fermée Allumé en vert
Ouverte Allumé en vert
REMARQUE
La programmation ne sera pas effacée
même si la batterie est débranchée.
En cours de conduite
Interrupteurs et commandes
4-108
CX-5_8HX7-FC-19I_Edition2_old
2019-11-5 19:43:19
