MAZDA MODEL CX-5 2020 Manuel du propriétaire (in French)

REMARQUE
Dans les conditions suivantes, le délai au bout duquel le système permute les phares. Si le
système ne permute pas les phares de manière appropriée, passer manuellement entre les
feux de route et les feux de croisement selon les conditions de visibilité, ainsi que les
conditions de la route et de la circulation.
Lorsqu'il y a des sources d'éclairage dans la zone, comme des lampadaires, des panneaux
illuminés et des feux de circulation.
Lorsqu'il y a des objets réflecteurs dans la zone environnante, comme des plaques et des
panneaux réflecteurs.
Lorsque la visibilité est réduite dans des conditions de pluie, neige ou brouillard.
Lorsque de la conduite sur des routes vallonnées ou avec des virages serrés.
Lorsque les phares/feux arrière de véhicules devant vous ou sur la voie opposée sont
faibles ou éteints.
Lorsque l'obscurité est suffisante, comme à l'aube ou au crépuscule.
Lorsque le compartiment à bagages est chargé d'objets lourds ou quand les sièges des
passagers arrière sont occupés.
Lorsque la visibilité est réduite parce que les pneus d'un véhicule devant vous projettent
de l'eau sur votre pare-brise.
▼Pour opérer le système
Le HBC fonctionne pour permuter
automatiquement les phares des feux de
route aux feux de croisement une fois que
le contacteur est mis sur ON et que la
commande des phares est en position
AUTO et feux de route.
Lorsque le HBC détermine qu'il fait
sombre en fonction de la luminosité de la
zone environnante. Dans le même temps,
le témoin du HBC (vert) s'allume sur le
tableau de bord.

REMARQUE
Lorsque le véhicule roule à une vitesse
d'environ 30 km/h (19 mi/h) ou plus, les
phares passent automatiquement en feux
de route lorsqu'aucun véhicule ne se
trouve devant ou n'arrive dans le sens
opposé.
Lorsque la vitesse du véhicule est
inférieure à 20 km/h (12 mi/h), le HBC
fait passer les phares aux feux de
croisement.
ï‚·Il est possible que les feux de croisement
ne passent pas aux feux de route dans
les virages.
Il est possible de désactiver la fonction
du HBC. Se référer à Fonctions de
personnalisation à la page 9-12.
En cours de conduite
i-ACTIVSENSE
4-139
CX-5_8HX7-FC-19I_Edition2_old
2019-11-5 19:43:19

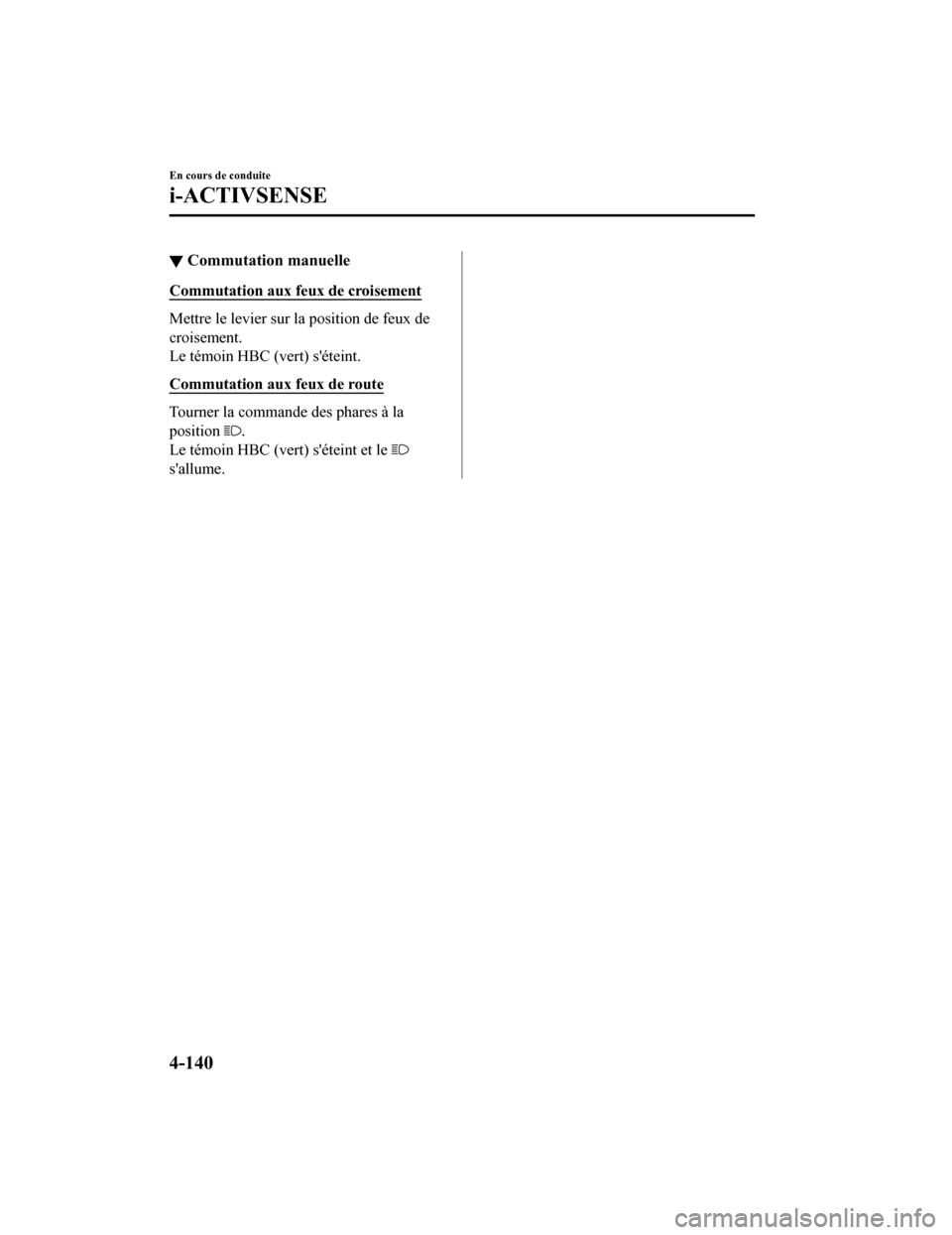

â–¼Commutation manuelle
Commutation aux feux de croisement
Mettre le levier sur la position de feux de
croisement.
Le témoin HBC (vert) s'éteint.
Commutation aux feux de route
Tourner la commande des phares à la
position
.
Le témoin HBC (vert) s'éteint et le
s'allume.
En cours de conduite
i-ACTIVSENSE
4-140
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Surveillance des angles morts (BSM)*
La BSM a été conçue pour aider le conducteur à vérifier la zone se trouvant à l'arrière du
véhicule, des deux côtés, lors des changements de voies, en notifiant au conducteur la
présence de véhicules approchant de l'arrière dans une voie adjacente.
La BSM détecte les véhicules arrivant de l'arrière lorsque le véhicule se déplace vers l'avant
à une vitesse de 10 km/h (6,3 mi/h) ou plus et notifie le conducteur en allumant l'indicateur
d'avertissement de la BSM et en affichant l'écran de détection de véhicules (véhicules avec
tableau de bord (Type A/B) et affichage de conduite active).
Si le levier des clignotants est activé pour si gnaler un virage dans la direction dans laquelle
l'indicateur d'avertissement de la BSM est allumé lorsque le véhicule en approche est
détecté, la BSM notifie le conducteur d'un danger possible en allumant l'indicateur
d'avertissement de la BSM, et en activant l'alarme sonore et la notification à l'écran
(véhicules avec tableau de bord (Type A/B) et affichage de conduite active).
La zone de détection sur ce système couvre les voies de circulation des deux côtés du
véhicule et depuis la partie arrière des portièr es avant à environ 50 m (164 pieds) derrière le
véhicule.
Zones de détection
Votre véhicule
En cours de conduite
i-ACTIVSENSE
*Certains modèles.4-141
CX-5_8HX7-FC-19I_Edition2_old
2019-11-5 19:43:19

PRUDENCE
Toujours vérifier la zone environnante visuellement avant d'effectuer tout changement réel de
voie:
Le système n'est conçu que pour vous aider à vérifier s'il y a des véhicules qui sont derrière
vous lors d'un changement de voie. En raison de certaines limitations de fonctionnement de
ce système, l'indicateur d'avertissement de la BSM, l'alarme sonore et la notification à l'écran
peuvent ne pas s'activer ou s'activer avec un ret ard même si un véhicule se trouve dans une
voie de circulation adjacente. Il s'agit de votre responsabilité en tant que conducteur que de
vérifier derrière vous.
REMARQUE
ï‚·La BSM fonctionne lorsque toutes les conditions suivantes sont remplies :
Le contacteur est activé.
Le témoin OFF de BSM est éteint sur le tableau de bord.
La vitesse du véhicule est d'au moins 10 km/h (6,3 mi/h).
ï‚·Il est possible que la BSM ne fonctionne pas dans les circonstances suivantes.
La vitesse du véhicule tombe en dessous de
10 km/h (6,3 mi/h) même si le témoin BSM
OFF est éteint.
Le levier de changement de vitesses (boîte de vitesses manuelle)/le levier sélecteur
(boîte de vitesses automatique) est sur marche arrière (R) et le véhicule est en train de
faire marche arrière.
Le rayon de braquage est court (lors des virages serrés ou des intersections).
Dans les cas suivants, le témoin BSM OFF s'allume et le fonctionnement du système
s'arrête. Si le témoin BSM OFF reste allumé, il faut faire inspecter le véhicule par un
concessionnaire agréé Mazda dès que possible.
Un certain problème avec le système notamment les indicateurs d'avertissement de la
BSM est détecté.
Un trop grand écart de position lors du montage d'un capteur radar (arrière) sur le
véhicule a été effectué.
Il y a une grande accumulation de neige ou de glace sur le pare-chocs arrière à
proximité d'un capteur radar (arrière). Retirer la neige, la glace ou la boue qui se
trouve sur le pare-chocs arrière.
La conduite sur des routes enneigées pendant de longues périodes.
La température à proximité des capteurs radar (arrière) devient très chaude du fait de
rouler durant de longues montées pendant l'été.
La tension de la batterie a diminué.
Dans les conditions suivantes, les capteurs radar (arrière) ne peuvent pas détecter des
objets cibles ou il peut être difficile de les détecter.
En cours de conduite
i-ACTIVSENSE
4-142
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

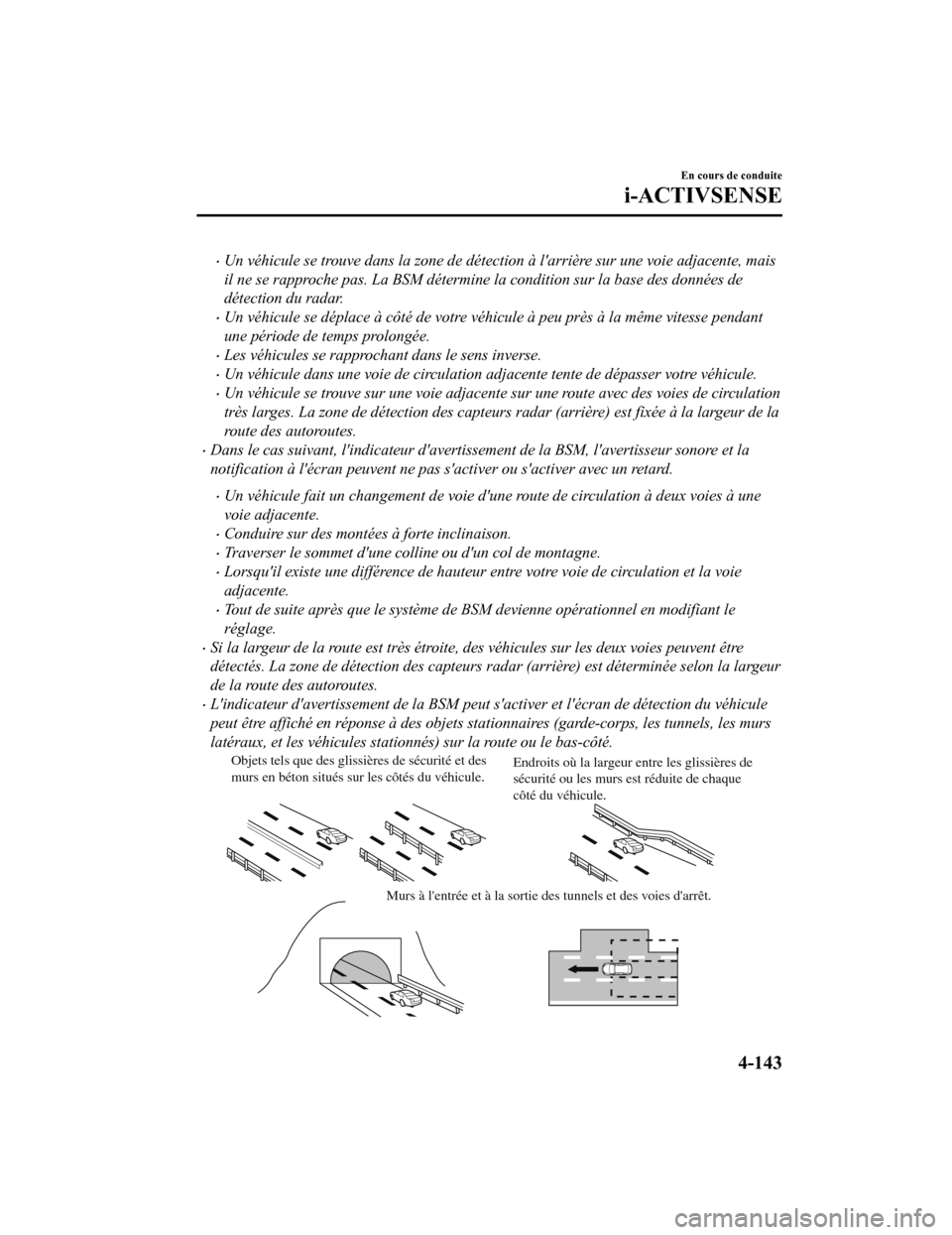

Un véhicule se trouve dans la zone de détection à l'arrière sur une voie adjacente, mais
il ne se rapproche pas. La BSM détermine la condition sur la base des données de
détection du radar.
Un véhicule se déplace à côté de votre véhicule à peu près à la même vitesse pendant
une période de temps prolongée.
Les véhicules se rapprochant dans le sens inverse.
Un véhicule dans une voie de circulation adjacente tente de dépasser votre véhicule.
Un véhicule se trouve sur une voie adjacente sur une route avec des voies de circulation
très larges. La zone de détection des capteurs radar (arrière) est fixée à la largeur de la
route des autoroutes.
ï‚·Dans le cas suivant, l'indicateur d'avertissement de la BSM, l'avertisseur sonore et la
notification à l'écran peuvent ne pas s'activer ou s'activer avec un retard.
Un véhicule fait un changement de voie d'une route de circulation à deux voies à une
voie adjacente.
Conduire sur des montées à forte inclinaison.
ï‚·Traverser le sommet d'une colline ou d'un col de montagne.
Lorsqu'il existe une différence de hauteur entre votre voie de circulation et la voie
adjacente.
Tout de suite après que le système de BSM devienne opérationnel en modifiant le
réglage.
Si la largeur de la route est très étroite, des véhicules sur les deux voies peuvent être
détectés. La zone de détection des capteurs radar (arrière) est déterminée selon la largeur
de la route des autoroutes.
L'indicateur d'avertissement de la BSM peut s'activer et l'écran de détection du véhicule
peut être affiché en réponse à des objets stationnaires (garde-corps, les tunnels, les murs
latéraux, et les véhicules stationn és) sur la route ou le bas-côté.
Objets tels que des glissières de sécurité et des
murs en béton situés sur les côtés du véhicule. Endroits où la largeur entre les glissières de
sécurité ou les murs est réduite de chaque
côté du véhicule.
Murs à l'entrée et à la sortie des tunnels et des voies d'arrêt.
En cours de conduite
i-ACTIVSENSE
4-143
CX-5_8HX7-FC-19I_Edition2_old
2019-11-5 19:43:19

ï‚·Un indicateur d'avertissement de la BSM peut clignoter ou l'avertisseur sonore peuvent
être activés à plusieurs reprises en faisant un virage à une intersection urbaine.
Désactiver la BSM tandis que vous tirez une remorque ou un accessoire comme un
porte-vélos installé à l'arrière du véhicule. Sinon, les ondes radio du radar seront
bloquées ce qui entraînera un mauvais fonctionnement du système.
Dans les cas suivants, il peut s'avérer diffic ile de voir l'éclairage/le clignotement des
indicateurs d'avertissement de la BSM in stallés sur les rétroviseurs extérieurs.
La neige ou la glace adhère aux rétroviseurs extérieurs.
La vitre de la portière avant est embuée ou couverte de neige, de gel ou de saleté.
Il est possible que les capteurs radar (arriè re) de BSM soient soumis aux législations
relatives aux ondes radio du pays dans lequel le véhicule est utilisé. L'utilisation des
capteurs du système est approuvée aux États-Unis (territoires inclus), au Canada et au
Mexique. Si un véhicule équipé d'une BSM est utilisé dans un pays autre que les
États-Unis, le Canada ou le Mexique, le système doit être désactivé en modifiant le
réglage sur l'affichage central.
Le système passe en fonction d'Alerte de circulation transversale à l'arrière (RCTA)
lorsque le levier de changement de vitesses (boîte de vitesses manuelle) ou le levier
sélecteur (boîte de vitesses automatique) est mis sur la position arrière (R).
Se reporter à Alerte de circulation transversale à l'arrière (RCTA) à la page 4-158.
En cours de conduite
i-ACTIVSENSE
4-144
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

â–¼Voyant de surveillance des angles morts
(BSM)/Notification à l'écran/Avertisseur
sonore de surveillance des angles morts (BSM)
La BSM ou le système d'alerte de circulation transversale à l'arrière (RCTA) notifient le
conducteur de la présence de véhicules dans les voies adjacentes à l'arrière du véhicule à
l'aide de l'indicateur d'avertissement de la BSM, d'un avertisseur sonore et d'une notification
à l'écran (véhicules avec tableau de bord (Type A/B) et affichage de conduite active) (BSM)
lorsque les systèmes sont opérationnels.
Indicateurs d'avertissement de la BSM
Les indicateurs d'avertissement de la BSM so nt placés sur les rétroviseurs des portières
gauche et droite. Les voyants s'allument lors qu'un véhicule approchant de l'arrière sur une
voie adjacente a été détecté.
Lorsque le contacteur est mis sur ON, le voyant s'allume momentanément puis s'éteint après
quelques secondes.
Conduite vers l'avant (fonctionnement de la BSM)
La BSM détecte les véhicules arrivant par l'arrière et allume les indicateurs d'avertissement
de la BSM qui sont montés sur les rétroviseu rs extérieurs selon les conditions. En outre,
tandis qu'un indicateur d'avertissement de la BSM est allumé, si le levier des clignotants est
actionné pour signaler un virage dans la direct ion dans laquelle l'indicateur d'avertissement
de la BSM est allumé, l'indicateur d'avertissement de la BSM clignote.
Conduite en marche arrière (fonctionnement du système d'alerte de circulation
transversale à l'arrière (RCTA))
Le système d'alerte de circulation transversale (RCTA) détecte un véhicule qui s'approche
par l'arrière du véhicule et fait clignoter les indicateurs d'avertissement de la BSM.
En cours de conduite
i-ACTIVSENSE
4-145
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

Fonction pour annuler le gradateur d'éclairage
Si les indicateurs d'avertissement de la BSM s'allument lorsque les feux de stationnement
sont allumés, leur luminosité est atténuée.
Si les indicateurs d'avertissement de la BSM sont difficiles à voir en raison de
l'éblouissement de la luminosité environnante lorsque vous voyagez sur des routes
enneigées ou dans des conditions brumeuses, appuyez sur la touche d'annulation du
gradateur pour l'annuler et augmenter la luminosité des indicateurs d'avertissement de la
BSM quand ils sont allumés.
Se référer à Éclairage du tableau de bord à la page 4-21, 4-39, 4-56.
Notification à l'écran (véhicules avec affi chage multi-informations et de conduite
active)
Le véhicule en approche détectée et les avertissements sont affichés sur l'affichage
multi-informations et de conduite active lorsque le véhicule se déplace vers l'avant (BSM
opérationnelle).
Affichage multi-informations Affichage de conduite active
Indicateur de détection et d’avertissement Indicateur de détection et d’avertissement
Tableau de bord (Type A/B)
La direction détectée s'affiche avec un indicateur de détection (blanc) lorsqu'un véhicule en
approche est détecté. De plus, si le levier de clignotants est actionné pour signaler un
changement de voie alors que le véhicule est détecté, l'affichage change la couleur du
voyant (ambre).
Signal sonore d'avertissement BSM
L'avertisseur sonore de BSM s'active simultanément avec le clignotement de l'indicateur
d'avertissement de la BSM.
En cours de conduite
i-ACTIVSENSE
4-146
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19

â–¼Annulation de surveillance des
angles morts (BSM)
Il est possible de désactiver le système
BSM.
Se référer à Fonctions de personnalisation
à la page 9-12.
Lorsque la BSM est réglée sur inactif, la
BSM et le système d'alerte de circulation
transversale à l'arrière (RCTA) sont
désactivés et le témoin de BSM OFF
s'allume sur le tableau de bord.
REMARQUE
Lorsque le contacteur est mis sur OFF, le
système reste dans l'état de
fonctionnement où il se trouvait avant
d'avoir été éteint. Par exemple, si le
contacteur est sur OFF alors que la BSM
et el système d'alerte de circulation
transversale à l'arrière (RCTA) sont
opérationnels, ces deux systèmes restent
opérationnels lorsque le contact est remis
sur ON.
En cours de conduite
i-ACTIVSENSE
4-147
CX-5_8HX7-FC-19I_Edition2_old
2019-11-5 19:43:19

Système de reconnaissance des panneaux de signalisation(TSR)
*
Le système TSR aide le conducteur à repérer les panneaux de signalisation routière. Il
contribue à la sécurité en faisant apparaître sur l'affichage de conduite active les panneaux
de signalisation reconnus par la caméra de détection avant (FSC) ou enregistrés dans le
système de navigation en cours de conduite.
Le système TSR affiche la limitation de vite sse, les sens interdits et les panneaux arrêt.
Si la vitesse du véhicule dépasse celle indiquée par le panneau de limitation de vitesse
apparaissant sur l'affichage de conduite active en cours de conduite, le système alerte le
conducteur par une notification sur l'affichage de conduite active et un signal sonore.
REMARQUE
Le système TSR n'est pas pris en charge dans certains pays ou régions. Pour plus
d'informations concernant les pays ou régions pris en charge, consulter un
concessionnaire agréé Mazda.
Le système TSR fonctionne uniquement si la carte SD du système de navigation (Mazda
authentique) est inséré dans le lecteur de carte SD. S'adresser à un concessionnaire agréé
Mazda pour plus de détails.
Panneaux de limitation de vi tesse et de sens interdit
4040
Panneau de
signalisation
reconnu
Panneau de
signalisation
affiché
Indication sur l'écran de conduite active Indication sur l'écran de conduite active
En cours de conduite
i-ACTIVSENSE
4-148*Certains modèles.
CX-5_8HX7-FC-19I_Edition2_old 2019-11-5 19:43:19
