Page 221 of 654
4–57
En cours de conduite
Interrupteurs et commandes
REMARQUE
Si les essuie-glaces sont utilisés par
temps froid ou pendant des chutes de
neige, ils risquent de s'arrêter en raison
de la neige accumulée sur le pare-brise.
Si les essuie-glaces s'arrêtent en raison
de la neige accumulée sur le pare-brise,
garer le véhicule dans un endroit sûr,
couper les essuie-glaces et retirer la
neige accumulée. Si l'interrupteur des
essuie-glaces est tourné dans une position
autre que OFF, les essuie-glaces se
mettent en marche. Si les essuie-glaces ne
fonctionnent pas bien que l'interrupteur
soit dans une position autre que OFF,
consulter un concessionnaire agréé Mazda
dès que possible.
Essuie-glace de pare-brise
Appuyer sur le levier vers le haut ou vers
le bas pour mettre les essuie-glaces en
marche.
Avec essuie-glace intermittent
Position de
l'interrupteur Fonctionnement des essuie-
glaces
Fonctionnement en tirant le levier
vers le haut
Arrêter
Intermittent
Petite vitesse
Grande vitesse
Essuie-glace intermittent à vitesse
variable
Mettre le levier sur la position
intermittente et tourner la bague pour
sélectionner la durée de l'intervalle.
Bague INT
CX-9_8FS8-FC-16K_Edition2.indb 57CX-9_8FS8-FC-16K_Edition2.indb 572017/01/21 15:35:222017/01/21 15:35:22
Page 222 of 654
4–58
En cours de conduite
Interrupteurs et commandes
Avec commande automatique des
essuie-glace
Position de
l'interrupteur Fonctionnement des essuie-
glaces
Fonctionnement en tirant le levier
vers le haut
Arrêter
Commande automatique
Petite vitesse
Grande vitesse
Commande automatique des essuie-
glace
Lorsque le levier d'essuie-glace est à la
position
, le capteur de pluie détecte
la quantité de pluie sur le pare-brise et
commande les essuie-glaces
automatiquement (arrêt—intermittent—
petite vitesse—grande vitesse).
La sensibilité du capteur de pluie peut
être réglée en tournant l'interrupteur sur le
levier d'essuie-glace.
À partir de la position centrale (normale),
tourner l'interrupteur vers le haut pour une
sensibilité plus élevée (une réponse plus
rapide) ou vers le bas pour une sensibilité
moins élevée (une réponse plus lente).
Sensibilité plus élevée
Moins de sensibilitéInterrupteur
Position
centrale
CX-9_8FS8-FC-16K_Edition2.indb 58CX-9_8FS8-FC-16K_Edition2.indb 582017/01/21 15:35:232017/01/21 15:35:23
Page 223 of 654
4–59
En cours de conduite
Interrupteurs et commandes
ATTENTION
Ne pas obscurcir le capteur de pluie en
collant une étiquette ou un autocollant sur
le pare-brise. Le capteur de pluie risquerait
de ne pas fonctionner correctement.
Lorsque le levier d'essuie-glace est sur la
position
et que le contacteur est
mis sur ON, les essuie-glaces peuvent se
mettre en marche automatiquement
dans les cas suivants:
Si le pare-brise au-dessus du capteur
de pluie est touché ou essuyé avec un
chiff on.
Si le pare-brise est frappé avec la main
ou un autre objet à partir de l'extérieur
ou de l'intérieur du véhicule.
Ne pas approcher les mains et les
grattoirs du pare-brise lorsque le levier
d'essuie-glaces est sur la position
et que le contacteur est sur ON, car les
doigts pourraient être pincés ou les
essuie-glaces et les balais d'essuie-glaces
pourraient être endommagés lorsqu'ils
sont activés automatiquement.
Lorsqu'on veut nettoyer le pare-brise,
veiller à éteindre complètement les
essuie-glaces (quand on laisse le moteur
tourner) surtout que c'est important
lorsqu'on élimine la glace et la neige.
REMARQUE
Le fait de déplacer le levier de
fonctionnement automatique des essuie-
glaces de la position
à la position
tout en conduisant active les
essuie-glaces une fois; ensuite ils
fonctionnent de manière adaptée à la
quantité de pluie.
La commande automatique des essuie-
glace peut ne pas fonctionner lorsque
la température du capteur de pluie
est inférieure à -10 °C (14 °F) ou
supérieure à 85 °C (185 °F).
Si le pare-brise est enduit d'un produit
hydrofuge, le capteur de pluie peut
ne pas pouvoir détecter correctement
la quantité de pluie et la commande
automatique des essuie-glace peut ne
pas fonctionner correctement.
Si de la saleté ou des corps étrangers
(par exemple de la glace ou autre
contenant du sel d'épandage) adhèrent
au pare-brise au niveau du capteur de
pluie ou si le pare-brise est recouvert
de glace, cela pourrait causer le
fonctionnement automatique des essuie-
glace. Cependant, si les essuie-glace ne
peuvent pas retirer la glace, ces saletés
ou corps étrangers, la commande
automatique des essuie-glace arrêtera
le fonctionnement. Dans un tel cas,
mettre le levier d'essuie-glace à la
position petite vitesse ou grande vitesse
pour un fonctionnement manuel, ou
retirer la glace, la saleté ou les corps
étrangers à la main pour rétablir le
fonctionnement automatique des essuie-
glaces.
CX-9_8FS8-FC-16K_Edition2.indb 59CX-9_8FS8-FC-16K_Edition2.indb 592017/01/21 15:35:232017/01/21 15:35:23
Page 224 of 654
4–60
En cours de conduite
Interrupteurs et commandes
Si vous laissez le levier de
fonctionnement automatique des essuie-
glaces en position
alors les
essuie-glaces peuvent fonctionner
automatiquement sous l'effet de
puissantes sources lumineuses, d'ondes
électromagnétiques ou de lumière
infrarouge parce que le détecteur de
pluie utilise un capteur optique. Il est
recommandé que le levier de
fonctionnement automatique des essuie-
glaces soit basculé sur la position
lorsque vous conduisez un véhicule dans
des conditions pluvieuses.
Si les interrupteurs des phares et de
l'essuie-glace du pare-brise sont sur
, et que les essuie-glaces sont
actionnés à vitesse faible ou rapide par
le contrôle automatique des essuie-
glaces pendant plusieurs secondes, les
conditions de mauvais temps sont
déterminées et les phares peuvent être
allumés en conséquence.
Il est possible de désactiver les
fonctions de commande d'essuie-glace
automatique. Se référer à Fonctions de
personnalisation à la page 9-11 .
Lave-glace de pare-brise
Tirer le levier vers soi et le maintenir pour
faire jaillir le liquide de lave-glace.
Lave-glace Hors circuit
REMARQUE
Si le lave-glace est activé quand les
essuie-glaces ne fonctionnent pas, les
essuie-glaces vont fonctionner à plusieurs
reprises.
Si le lave-glace ne fonctionne pas, vérifi er
le niveau du liquide de lave-glace (page
6-30 ). Si le niveau de liquide est
normal, s'adresser à un concessionnaire
agréé Mazda.
CX-9_8FS8-FC-16K_Edition2.indb 60CX-9_8FS8-FC-16K_Edition2.indb 602017/01/21 15:35:232017/01/21 15:35:23
Page 225 of 654
4–61
En cours de conduite
Interrupteurs et commandes
Essuie-glace et lave-glace
de lunette arrière
Le contact doit être passé sur ON pour
utiliser l'essuie-glace.
Essuie-glace de lunette arrière
Mettre l'essuie-glace arrière en marche en
tournant la commande d'essuie-glace et de
lave-glace de lunette arrière.
Position de
l'interrupteur Fonctionnement des essuie-
glaces
Arrêter
Intermittent
Normal
Lave-glace de lunette arrière
Pour pulvériser le liquide de lave-glace,
tourner la commande des essuie-glaces
avants/arrières sur une des positions
.
Lorsque la commande est relâchée, le
lave-glace s'arrête.
Si le lave-glace ne fonctionne pas, vérifi er
le niveau du liquide de lave-glace (page
6-30 ). S'il est normal et que le lave-
glace ne fonctionne toujours pas et que le
niveau de liquide est normal, s'adresser à
un concessionnaire agréé Mazda.
Désembueur de lunette
arrière
Le désembueur de lunette arrière en retire
la buée.
Le contact doit être passé sur ON pour
utiliser le désembueur.
Appuyer sur l'interrupteur pour allumer
le désembueur de lunette arrière. Le
désembueur de lunette arrière fonctionne
pendant 15 minutes environ, puis s'éteint
automatiquement.
Le témoin s'allume lorsque le désembueur
fonctionne.
Pour arrêter le fonctionnement du
désembueur de lunette arrière avant la fi n
des 15 minutes, appuyer de nouveau sur
l'interrupteur.
Témoin
ATTENTION
Ne pas utiliser d'objets coupants ou
des produits de nettoyage pour vitres
contenant des abrasifs pour nettoyer
l'intérieur de la vitre de lunette arrière.
Cela risquerait d'endommager les
fi laments du désembueur intérieur de
la vitre.
CX-9_8FS8-FC-16K_Edition2.indb 61CX-9_8FS8-FC-16K_Edition2.indb 612017/01/21 15:35:242017/01/21 15:35:24
Page 226 of 654
4–62
En cours de conduite
Interrupteurs et commandes
*Certains modèles.
REMARQUE
Ce désembueur n'est pas conçu pour faire
fondre la neige. S'il y a une accumulation
de neige sur la lunette arrière, la retirer
avant d'utiliser le désembueur.
Désembueur de rétroviseur *
Les désembueurs de rétroviseurs
permettent de dégivrer les rétroviseurs
extérieurs.
Les désembueurs de rétroviseurs
fonctionne conjointement avec le
désembueur de lunette arrière.
Pour enclencher les désembueurs de
rétroviseurs, mettre le contacteur sur
ON et appuyer sur l'interrupteur du
désembueur de lunette arrière (page
4-61 ).
Témoin
Avertisseur
Pour faire retentir l'avertisseur, appuyer
sur le repère
marqué sur le volant de
direction.
CX-9_8FS8-FC-16K_Edition2.indb 62CX-9_8FS8-FC-16K_Edition2.indb 622017/01/21 15:35:242017/01/21 15:35:24

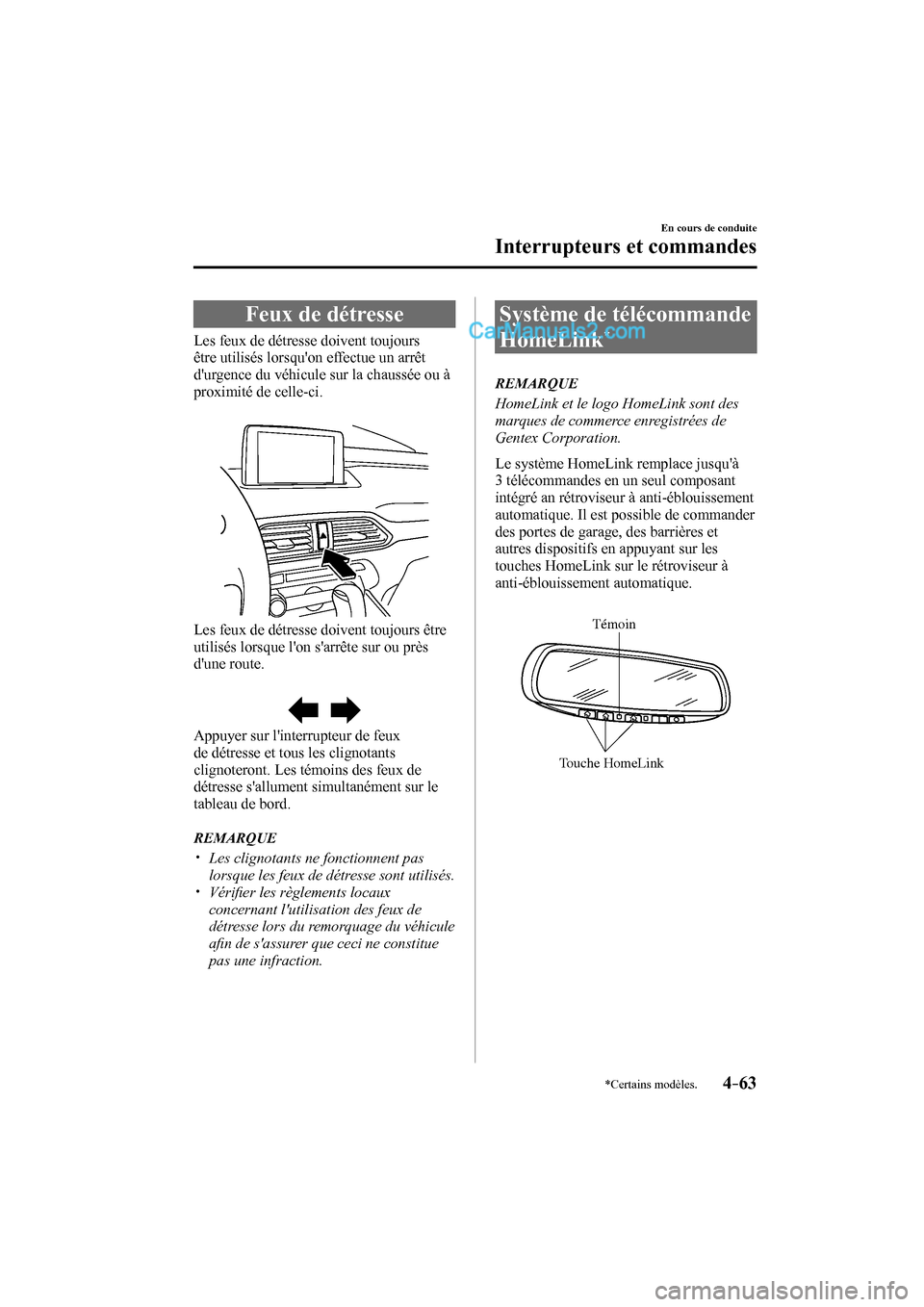

Page 227 of 654
4–63
En cours de conduite
Interrupteurs et commandes
*Certains modèles.
Feux de détresse
Les feux de détresse doivent toujours
être utilisés lorsqu'on effectue un arrêt
d'urgence du véhicule sur la chaussée ou à
proximité de celle-ci.
Les feux de détresse doivent toujours être
utilisés lorsque l'on s'arrête sur ou près
d'une route.
Appuyer sur l'interrupteur de feux
de détresse et tous les clignotants
clignoteront. Les témoins des feux de
détresse s'allument simultanément sur le
tableau de bord.
REMARQUE
Les clignotants ne fonctionnent pas
lorsque les feux de détresse sont utilisés.
Vérifi er les règlements locaux
concernant l'utilisation des feux de
détresse lors du remorquage du véhicule
afi n de s'assurer que ceci ne constitue
pas une infraction.
Système de télécommande
HomeLink
*
REMARQUE
HomeLink et le logo HomeLink sont des
marques de commerce enregistrées de
Gentex Corporation.
Le système HomeLink remplace jusqu'à
3 télécommandes en un seul composant
intégré an rétroviseur à anti-éblouissement
automatique. Il est possible de commander
des portes de garage, des barrières et
autres dispositifs en appuyant sur les
touches HomeLink sur le rétroviseur à
anti-éblouissement automatique.
Touche HomeLink
Témoin
CX-9_8FS8-FC-16K_Edition2.indb 63CX-9_8FS8-FC-16K_Edition2.indb 632017/01/21 15:35:242017/01/21 15:35:24
Page 228 of 654
4–64
En cours de conduite
Interrupteurs et commandes
PRUDENCE
Ne pas utiliser le système HomeLink
avec un ouvre-porte de garage qui
ne possède pas de dispositif d'arrêt
automatique et de marche arrière:
L'utilisation du système HomeLink
avec un ouvre-porte de garage qui
n'est pas équipé d'un dispositif d'arrêt
automatique et de marche arrière tel
que prescrit par les normes de sécurité
fédérales est dangereuse. (Ceci inclut
les portes de garage manufacturées
avant le 1er avril 1982.)
L'utilisation de tels ouvre-portes de
garage peut augmenter le risque de
blessures graves ou de mort. Pour plus
d'informations, contacter HomeLink
sans frais au numéro 1-800-355-3515,
visiter le site Web www.Homelink.com
ou s'adresser à un concessionnaire
agréé Mazda.
Toujours vérifi er qu'il n'y a pas
d'obstruction et que personne ne se
trouve dans les zones autour des portes
de garage et des barrières avant de
programmer ou lors de l'utilisation du
système HomeLink:
La programmation ou l'utilisation
du système HomeLink sans s'assurer
que cela ne présente pas un danger
dans les zones autour des portes de
garage et des barrières est dangereux
et peut causer an accident et de graves
blessures si quelqu'un est cogné par la
porte de garage on la barrière.
REMARQUE
La programmation ne sera pas effacée
même si la batterie est débranchée.
Préprogrammation du système
HomeLink
REMARQUE
Il est recommandé d'installer de nouvelles
piles dans la télécommande du dispositif
à programmer dans le HomeLink, cela
accélère l'apprentissage et garantit une
transmission précise des signaux de
fréquence radio.
S'assurer qu'une télécommande
est disponible pour le dispositif à
programmer.
Déconnecter l'alimentation an dispositif.
Programmation du système
HomeLink
ATTENTION
Lors de la programmation de
l'ouverture d'une porte de garage ou
d’une porte, couper l'alimentation
de ces appareils avant d'eff ectuer la
programmation. Le fonctionnement
continu des appareils pourrait
endommager le moteur.
Le système HomeLink possède 3
touches qui peuvent être sélectionnées et
programmées individuellement à l'aide de
la télécommande actuelle disponible sur le
marché, comme suit:
1. Déconnecter l'alimentation de
l'ouverture de porte de garage
ou de portail programmé sur la
télécommande.
2. Placer l'extrémité de la télécommande
de 2,5 à 7,5 cm (1 à 3 po.) de la
touche HomeLink que vous désirez
programmer, tout en continuant de
surveiller le témoin.
CX-9_8FS8-FC-16K_Edition2.indb 64CX-9_8FS8-FC-16K_Edition2.indb 642017/01/21 15:35:252017/01/21 15:35:25
Page 229 of 654
4–65
En cours de conduite
Interrupteurs et commandes
3. Appuyer et maintenir simultanément
les deux touches HomeLink choisies
et celle de la télécommande. Ne pas
relâcher les touches tant que l'étape 3
n'a pas été complétée.
REMARQUE
Pour certains dispositifs d'ouvre-porte
de garage ou de barrière il peut être
nécessaire de remplacer l'étape 2 de
programmation par les procédures
indiquées dan la section “Programmation
d'ouvre-barrière/canadienne”.
4. Lorsque le clignotement du témoin
HomeLink change de lent à rapide,
relâcher les touches HomeLink et de la
télécommande.
REMARQUE
Si le clignotement du témoin HomeLink
ne change pas de lent à rapide, contacter
HomeLink sur le Web à l'adresse www.
homelink.com ou sans frais au 1-800-355-
3515 , pour l'assistance technique.
5. Connecter l'alimentation de l'ouverture
de porte de garage ou de portail
programmé sur la télécommande.
6. Appuyer fermement et maintenir
la touche HomeLink programmée
pendant cinq secondes puis la relâcher.
Effectuer cette opération deux fois
pour activer la portière ou la porte.
Si la portière ou la porte ne s'active
pas appuyer et maintenir enfoncée
la touche HomeLink qui vient d'être
programmée et observer le témoin.
Si le témoin reste allumé sans clignoter,
la programmation est fi nie et le
dispositif devrait être commandé à
l'aide de la touche HomeLink.
REMARQUE
Pour programmer les deux autres
touches HomeLink, commencer par la
“Programmation” — étape 1
Si le témoin clignote rapidement
pendant deux secondes puis s'allume,
continuer avec les étapes 7 à 9 de
la programmation pour compléter la
programmation d'un dispositif équipé
d'un code roulant (en général un ouvre-
porte de garage).
7. Localiser le bouton d'apprentissage
sur le récepteur (unité de moteur) de
l'ouvre-garage, dans le garage. Il est
en général situé près de la base du fi l-
antenne sur l'unité de moteur.
8. Presser fermement sur le bouton
d'apprentissage. (Le nom et la
couleur du bouton varient selon le
manufacturier.)
REMARQUE
Terminer la programmation dans les 30
secondes.
9. Retourner au véhicule et presser
fermement, maintenir pendant 2
secondes puis relâcher la touche
HomeLink programmée. Répéter
la séquence “ presser/maintenir/
relâcher ” une seconde fois, et, selon
la marque de l'ouvre-porte de garage
(du dispositif équipé du code roulant),
répéter cette séquence une troisième
fois pour compléter la programmation.
Le système HomeLink devrait maintenant
commander le dispositif équipé d'un code
roulant.
REMARQUE
Pour programmer les deux autres
touches HomeLink, commencer par la
“Programmation” — étape 1
CX-9_8FS8-FC-16K_Edition2.indb 65CX-9_8FS8-FC-16K_Edition2.indb 652017/01/21 15:35:252017/01/21 15:35:25
Page 230 of 654
4–66
En cours de conduite
Interrupteurs et commandes
Pour toute question ou commentaire,
contacter HomeLink sur le Web à l'adresse
www.homelink.com ou sans frais au 1-
800-355-3515 .
Programmation d'ouvre-barrière/
canadienne
La loi concernant les fréquences radio au
Canada exige que les signaux ne soient
émis que pendant quelques secondes
de transmission, ce qui peut ne pas être
suffi sant pour que le système HomeLink
reçoive le signal lors de la programmation.
Il en est de même pour certains dispositifs
d'ouvre-barrière aux Etats-Unis.
Au Canada ou en cas de diffi culté de
programmation d'un ouvre-barrière à
l'aide de la méthode de programmation
(indépendamment du pays), remplacer
l'étape 3 de la programmation par les
étapes suivantes:
REMARQUE
Lors de la programmation d'un ouvre-
porte de garage ou d'un ouvre-barrière,
il est recommandé de débrancher le
dispositif pendant la procédure de cycle,
pour éviter une surchauffe.
Maintenir la touche HomeLink tout en
appuyant et relâchant (cycle), aux deux
secondes , la touche de la télécommande
jusqu'à ce que les signaux soient acceptés
par le système HomeLink. (Le témoin
clignotera lentement puis rapidement.)
Passer à l'étape 4 de programmation pour
compléter la programmation.
Utilisation du système HomeLink
Appuyer sur la touche HomeLink
programmée pour commander le dispositif
correspondant. Le code continue d'être
transmis jusqu'à un maximum de 20
secondes.
Reprogrammation du système
HomeLink
Pour programmer un dispositif sur une
touche HomeLink déjà programmée,
suivez les étapes suivantes:
1. Maintenir la touche HomeLink désirée.
NE PAS relâcher la touche.
2. Le témoin commence a clignoter après
20 secondes. Sans relâcher la touche
HomeLink, passer à l'étape 1 de la
programmation.
Effacement des touches HomeLink
Pour effacer la programmation des trois
touches HomeLink, appuyer et maintenir
les deux touches extérieures (
, ) sur
le rétroviseur é anti-éblouissement
automatique jusqu'à ce que le témoin
HomeLink commence à clignoter après
environ 10 secondes.
Vérifi er que la programmation a été
effacée lorsque le véhicule n'est pas utilisé.
CX-9_8FS8-FC-16K_Edition2.indb 66CX-9_8FS8-FC-16K_Edition2.indb 662017/01/21 15:35:252017/01/21 15:35:25
