Page 181 of 654
4–17
En cours de conduite
Tableau de bord et affi chage
Jauge de carburant (sans affi chage
multi-informations)
La jauge à carburant indique la quantité
approximative de carburant restant dans
le réservoir lorsque le contacteur est mis
sur ON. Il est recommandé de garder le
réservoir à plus de 1/4 plein.
Plein
1/4 plein
Vide
Lorsque le voyant de niveau bas de
carburant s'allume ou si le niveau de
carburant est très bas, refaire le plein
d'essence dès que possible.
Se référer à Indication d'avertissement/
voyants à la page 4-34 .
REMARQUE
Après qu'on ait refait le plein de
carburant, un certain temps pourra être
nécessaire avant que l'indicateur se
stabilise. En outre, il est possible que
l'indicateur dévie lors de la conduite
sur une pente ou dans un virage, en
raison des mouvements du carburant à
l'intérieur du réservoir.
L'affi chage indiquant un quart de
carburant restant ou moins a davantage
de segments pour montrer de façon plus
détaillée le niveau de carburant restant.
Le sens de la fl èche ( ) indique que la
trappe de remplissage de carburant est
du côté gauche du véhicule.
Eclairage du tableau de bord
(Sans commande d'éclairage
automatique)
Quand les feux de position sont allumés
avec le contact d'allumage sur ON, la
luminosité de l'éclairage du tableau de
bord est atténuée.
(Avec commande d'éclairage
automatique)
Quand les feux de position sont allumés
avec le contact d'allumage sur ON, la
luminosité de l'éclairage du tableau de
bord est atténuée. Cependant, si le capteur
optique détecte que l'espace environnant
est lumineux, comme lorsque les feux de
position sont allumés pendant la journée,
l'éclairage du tableau de bord n'est pas
réduit.
CX-9_8FS8-FC-16K_Edition2.indb 17CX-9_8FS8-FC-16K_Edition2.indb 172017/01/21 15:35:052017/01/21 15:35:05
Page 182 of 654
4–18
En cours de conduite
Tableau de bord et affi chage
REMARQUE
(Avec commande d'éclairage
automatique)
Lorsque le contacteur est mis sur ON tôt
le matin ou au crépuscule, l'éclairage
du tableau de bord est réduit pendant
quelques secondes, le temps que le
capteur optique détecte la luminosité de
l'espace environnant. Cette réduction de
l'éclairage peut cependant être annulée
une fois la luminosité détectée.
Lorsque les feux de position sont
allumés, le témoin des feux de position
dans le tableau de bord s'allume.
Se référer à Phares à la page 4-49 .
Il est possible de régler la luminosité
de l'éclairage du tableau de bord et des
éclairages du tableau de bord en tournant
le bouton.
En tournant le bouton vers la gauche, la
luminosité diminue. Lorsque le bouton a
été tourné à la position maximale faible
un bip sonore retentira.
En tournant le bouton vers la droite, la
luminosité augmente.
Foncé
Clair
Fonction pour annuler le gradateur
d'éclairage
Il est possible d'annuler le gradateur
d'éclairage en tournant la commande
d'éclairage du tableau de bord vers
la droite jusqu'à ce qu'un bip sonore
retentisse tandis que le tableau de bord
est faiblement illuminé avec le contact
d'allumage sur ON. Annuler le gradateur
d'éclairage si la visibilité du tableau de
bord est réduite due à l'éblouissement de la
luminosité environnante.
REMARQUE
(Avec affi chage multi-informations)
Le gradateur d'éclairage peut être
annulée en appuyant sur la commande
d'éclairage du tableau de bord.
Quand on annule le gradateur
d'éclairage, il est impossible d'atténuer
l'éclairage du tableau de bord même si
les feux de position sont allumés.
Quand on annule le gradateur
d'éclairage, l'écran dans l'affi chage
central passe à l'affi chage constant de
l'écran de jour.
CX-9_8FS8-FC-16K_Edition2.indb 18CX-9_8FS8-FC-16K_Edition2.indb 182017/01/21 15:35:052017/01/21 15:35:05
Page 183 of 654
4–19
En cours de conduite
Tableau de bord et affi chage
Affi chage de la température
extérieure (sans affi chage multi-
informations)
Lorsque le contacteur est sur ON, la
température extérieure est affi chée.
REMARQUE
Dans les conditions suivantes, la
température extérieure affi chée peut
différer de la température extérieure réelle
suivant l'environnement du véhicule et les
conditions du véhicule:
Températures nettement froides ou
chaudes.
Changements brusques de
température extérieure.
Le véhicule est en stationnement.
Le véhicule est conduit à vitesse
réduite.
Changer l'unité de l'affi chage de
température extérieure
Il est possible d'opter pour Celsius ou
Fahrenheit comme unité de température
extérieure.
Les réglages peuvent être modifi és en
opérant l'écran d'affi chage central.
Se référer à Fonctions de personnalisation
à la page 9-11 .
REMARQUE
Lorsque l'unité utilisée par l'affi chage
de température extérieure est changée,
l'unité utilisée par la jauge du liquide de
refroidissement du moteur change de la
même façon.
Affi chage de la vitesse du véhicule
réglée par le régulateur de vitesse
de croisière (sans affi chage multi-
informations)
La vitesse préréglée du véhicule à l'aide
du régulateur de vitesse de croisière est
affi chée.
Ordinateur de bord et interrupteur
INFO (sans affi chage multi-
informations)
Il est possible de sélectionner l'information
suivante en appuyant sur l'interrupteur
INFO lorsque le contacteur est sur ON.
Mode de distance restante
Mode de moyenne de consommation de
carburant
Mode de consommation actuelle de
carburant
Mode boussole
En cas de problème avec l'ordinateur de
bord, s'adresser à un concessionnaire agréé
Mazda.
Mode de distance restante
Cette fonction affi che la distance
approximative que l'on peut parcourir avec
le carburant restant en se basant sur la
consommation de carburant.
La distance restante sera calculée puis
affi chée toutes les secondes.
CX-9_8FS8-FC-16K_Edition2.indb 19CX-9_8FS8-FC-16K_Edition2.indb 192017/01/21 15:35:062017/01/21 15:35:06
Page 184 of 654
4–20
En cours de conduite
Tableau de bord et affi chage
REMARQUE
Même si l'affi chage de la distance
restante peut indiquer une distance
suffi sante de conduite avant que le plein
de carburant ne soit requis, faire le
plein dès que possible si le niveau de
carburant est très bas ou si le voyant de
niveau bas de carburant s'allume.
L'affi chage ne peut changer que si l'on
ajoute plus de 9 litres (2,3 US gal,
1,9 Imp gal) environ de carburant.
La distance restante est la distance
approximative restante durant laquelle
le véhicule peut être conduit jusqu'a
ce que toutes les marques de l'aiguille
dans la jauge à carburant (indiquant le
carburant restant) disparaît.
S'il n'y a pas d'informations sur les
économies de carburant passées,
comme par exemple après le premier
achat de votre véhicule ou que
l'information a été supprimée lorsque
les câbles de la batterie ont été
déconnectés, la distance restante/plage
réelle peut différer de la valeur qui est
indiquée.
Mode de moyenne de consommation de
carburant
Ce mode affi che la moyenne de
consommation de carburant en calculant la
quantité totale de carburant consommé et
la distance totale parcourue depuis que le
véhicule a été acheté, que la batterie a été
branchée après avoir été débranchée, ou
que les données ont été réinitialisées. La
moyenne de consommation de carburant
est calculée puis affi chée toutes les
minutes.
Pour effacer les données affi chées,
appuyer sur l'interrupteur INFO pendant
plus de 1,5 secondes.
Après avoir appuyé sur l'interrupteur
INFO , - - - L/100 km (- - - mpg) est
affi ché pendant 1 minute environ avant
que l'économie de carburant soit recalculée
et affi chée.
Mode de consommation actuelle de
carburant
Ce mode affi che la consommation actuelle
de carburant en calculant la quantité
de carburant consommé et la distance
parcourue.
La consommation actuelle de carburant
est calculée puis affi chée toutes les 2
secondes.
Lorsque l'on a ralenti à environ 5 km/h
(3 mi/h), - - - L/100 km (- - - mpg) est
affi ché.
Mode boussole
La direction dans laquelle le véhicule
se déplace est affi chée selon un des huit
points cardinaux durant la conduite.
Affi chage Direction
N Nord
S Sud
E Est
W Ouest
NE Nord-est
NW Nord-ouest
SE Sud-est
SW Sud-ouest
CX-9_8FS8-FC-16K_Edition2.indb 20CX-9_8FS8-FC-16K_Edition2.indb 202017/01/21 15:35:062017/01/21 15:35:06
Page 185 of 654
4–21
En cours de conduite
Tableau de bord et affi chage
*Certains modèles.
Affi chage multi-informations et interrupteur INFO *
Interrupteur
INFO Affichage
multi-informations
L'affi chage multi-informations indique les informations suivantes.
Compteur totalisateur
Compteur journalier
Jauge de température du liquide de refroidissement du moteur
Jauge de carburant
Température extérieure
Distance restante
Moyenne de consommation de carburant
Consommation actuelle de carburant
Contrôle d'entretien
Affi chage de surveillance des angles morts (BSM)
Affi chage du système d'assistance de reconnaissance de distance (DRSS)
Affi chage de commande de croisière radar Mazda (MRCC)
Affi chage des systèmes d'assistance au maintien de trajectoire (LAS) et de suivi de voie
(LDWS)
Affi chage de régulateur de vitesse de croisière
Affi chage de la boussole
Message d'avertissement
CX-9_8FS8-FC-16K_Edition2.indb 21CX-9_8FS8-FC-16K_Edition2.indb 212017/01/21 15:35:072017/01/21 15:35:07
Page 186 of 654
4–22
En cours de conduite
Tableau de bord et affi chage

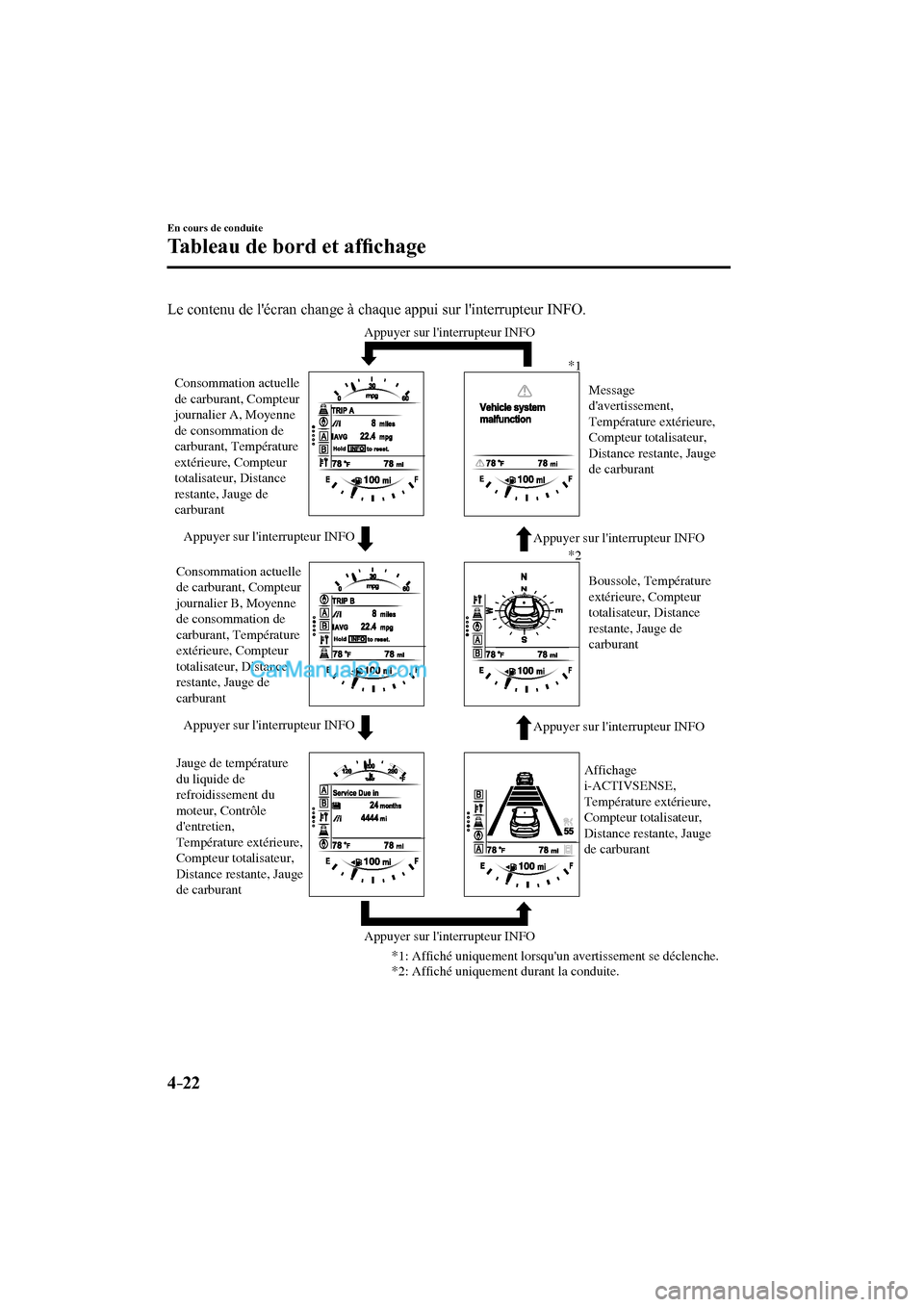

Le contenu de l'écran change à chaque appui sur l'interrupteur INFO.
Appuyer sur l'interrupteur INFO
Appuyer sur l'interrupteur INFO
Appuyer sur l'interrupteur INFO
Appuyer sur l'interrupteur INFO
Appuyer sur l'interrupteur INFO Appuyer sur l'interrupteur INFO
Consommation actuelle
de carburant, Compteur
journalier A, Moyenne
de consommation de
carburant, Température
extérieure, Compteur
totalisateur, Distance
restante, Jauge de
carburant
Consommation actuelle
de carburant, Compteur
journalier B, Moyenne
de consommation de
carburant, Température
extérieure, Compteur
totalisateur, Distance
restante, Jauge de
carburant
Jauge de température
du liquide de
refroidissement du
moteur, Contrôle
d'entretien,
Température extérieure,
Compteur totalisateur,
Distance restante, Jauge
de carburantAffichage
i-ACTIVSENSE,
Température extérieure,
Compteur totalisateur,
Distance restante, Jauge
de carburantBoussole, Température
extérieure, Compteur
totalisateur, Distance
restante, Jauge de
carburant Message
d'avertissement,
Température extérieure,
Compteur totalisateur,
Distance restante, Jauge
de carburant *1
*2
*1: Affiché uniquement lorsqu'un avertissement se déclenche.
*2: Affiché uniquement durant la conduite.
CX-9_8FS8-FC-16K_Edition2.indb 22CX-9_8FS8-FC-16K_Edition2.indb 222017/01/21 15:35:072017/01/21 15:35:07
Page 187 of 654
4–23
En cours de conduite
Tableau de bord et affi chage
Compteur totalisateur, compteur
journalier et sélecteur de compteur
journalier
Le compteur totalisateur est affi ché
en permanence sur l'écran lorsque le
contact est sur ON, et l'écran TRIP A ou
TRIP B peut être affi ché en actionnant
l'interrupteur INFO.
Appuyer sur
l'interrupteur INFOInterrupteur INFO
Compteur
totalisateur,
Compteur
journalier A
Compteur
totalisateur,
Compteur
journalier B
Compteur totalisateur
Le compteur totalisateur enregistre la
distance totale parcourue par le véhicule.
Compteur journalier
La distance de conduite pour un intervalle
spécifi é est indiquée. Il est possible
de mesurer la distance de deux types
d'intervalles (TRIP A, TRIP B) ainsi que
l'économie moyenne de carburant pour
chacun.
Par exemple, le compteur journalier A peut
enregistrer la distance d'un point d'origine,
et le compteur journalier B la distance à
partir de quand le plein de carburant est
fait.
Lorsque le compteur journalier A est
sélectionné, TRIP A sera affi ché. Lorsque
le compteur journalier B est sélectionné,
TRIP B sera affi ché.
Le compteur journalier et la consommation
moyenne de carburant peuvent être
réinitialisés en appuyant sur l'interrupteur
INFO pendant 1,5 seconde ou plus en
étant sur chaque mode.
REMARQUE
Seuls les compteurs journaliers
enregistrent des dixièmes de kilomètre
(mille).
L'enregistrement des compteurs
journaliers sera remis à zéro lorsque:
L'alimentation est interrompue
(le fusible grillé ou la batterie est
débranchée).
Le véhicule atteint 1999 kilomètres
(milles).
CX-9_8FS8-FC-16K_Edition2.indb 23CX-9_8FS8-FC-16K_Edition2.indb 232017/01/21 15:35:072017/01/21 15:35:07
Page 188 of 654

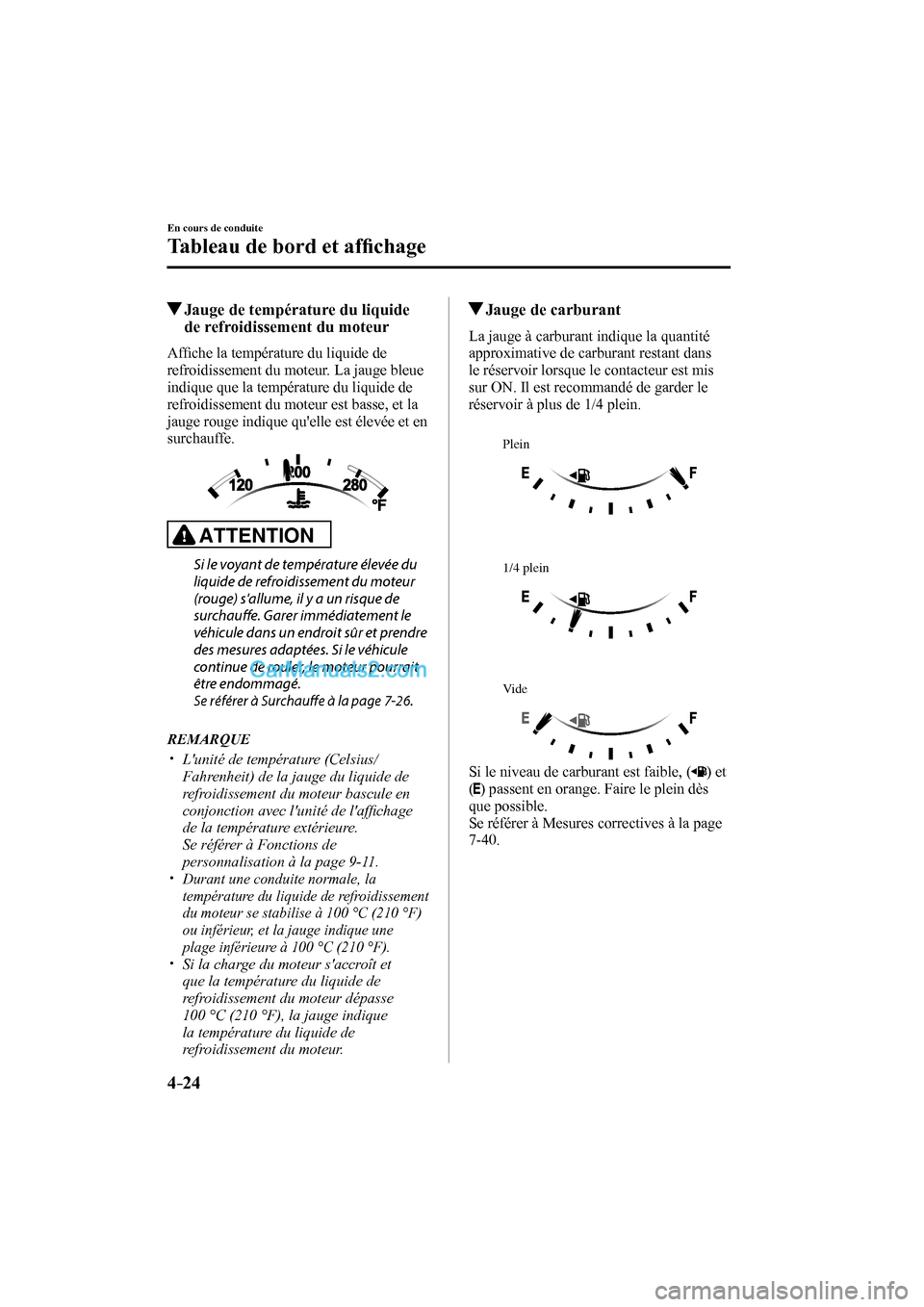

4–24
En cours de conduite
Tableau de bord et affi chage
Jauge de température du liquide
de refroidissement du moteur
A ffi che la température du liquide de
refroidissement du moteur. La jauge bleue
indique que la température du liquide de
refroidissement du moteur est basse, et la
jauge rouge indique qu'elle est élevée et en
surchauffe.
ATTENTION
Si le voyant de température élevée du
liquide de refroidissement du moteur
(rouge) s'allume, il y a un risque de
surchauff e. Garer immédiatement le
véhicule dans un endroit sûr et prendre
des mesures adaptées. Si le véhicule
continue de rouler, le moteur pourrait
être endommagé.
Se référer à Surchauff e à la page 7-26 .
REMARQUE
L'unité de température (Celsius/
Fahrenheit) de la jauge du liquide de
refroidissement du moteur bascule en
conjonction avec l'unité de l'affi chage
de la température extérieure.
Se référer à Fonctions de
personnalisation à la page 9-11 .
Durant une conduite normale, la
température du liquide de refroidissement
du moteur se stabilise à 100 °C (210 °F)
ou inférieur, et la jauge indique une
plage inférieure à 100 °C (210 °F).
Si la charge du moteur s'accroît et
que la température du liquide de
refroidissement du moteur dépasse
100 °C (210 °F), la jauge indique
la température du liquide de
refroidissement du moteur.
Jauge de carburant
La jauge à carburant indique la quantité
approximative de carburant restant dans
le réservoir lorsque le contacteur est mis
sur ON. Il est recommandé de garder le
réservoir à plus de 1/4 plein.
Plein
1/4 plein
Vide
Si le niveau de carburant est faible, (
) et
(
) passent en orange. Faire le plein dès
que possible.
Se référer à Mesures correctives à la page
7-40 .
CX-9_8FS8-FC-16K_Edition2.indb 24CX-9_8FS8-FC-16K_Edition2.indb 242017/01/21 15:35:082017/01/21 15:35:08
Page 189 of 654
4–25
En cours de conduite
Tableau de bord et affi chage
REMARQUE
Après qu'on ait refait le plein de
carburant, un certain temps pourra être
nécessaire avant que l'indicateur se
stabilise. En outre, il est possible que
l'indicateur dévie lors de la conduite
sur une pente ou dans un virage, en
raison des mouvements du carburant à
l'intérieur du réservoir.
L'affi chage indiquant un quart de
carburant restant ou moins a davantage
de segments pour montrer de façon plus
détaillée le niveau de carburant restant.
Le sens de la fl èche ( ) indique que la
trappe de remplissage de carburant est
du côté gauche du véhicule.
Affi chage de la température
extérieure
Lorsque le contacteur est sur ON, la
température extérieure est affi chée.
REMARQUE
Dans les conditions suivantes, la
température extérieure affi chée peut
différer de la température extérieure réelle
suivant l'environnement du véhicule et les
conditions du véhicule:
Températures nettement froides ou
chaudes.
Changements brusques de
température extérieure.
Le véhicule est en stationnement.
Le véhicule est conduit à vitesse
réduite.
Changer l'unité de l'affi chage de
température extérieure
Il est possible d'opter pour Celsius ou
Fahrenheit comme unité de température
extérieure.
Les réglages peuvent être modifi és en
opérant l'écran d'affi chage central.
Se référer à Fonctions de personnalisation
à la page 9-11 .
REMARQUE
Lorsque l'unité utilisée par l'affi chage
de température extérieure est changée,
l'unité utilisée par la jauge du liquide de
refroidissement du moteur change de la
même façon.
Distance restante
A ffi che la distance approximative que l'on
peut parcourir avec le carburant restant en
se basant sur l'économie de carburant.
La distance restante sera calculée puis
affi chée toutes les secondes.
CX-9_8FS8-FC-16K_Edition2.indb 25CX-9_8FS8-FC-16K_Edition2.indb 252017/01/21 15:35:082017/01/21 15:35:08
Page 190 of 654

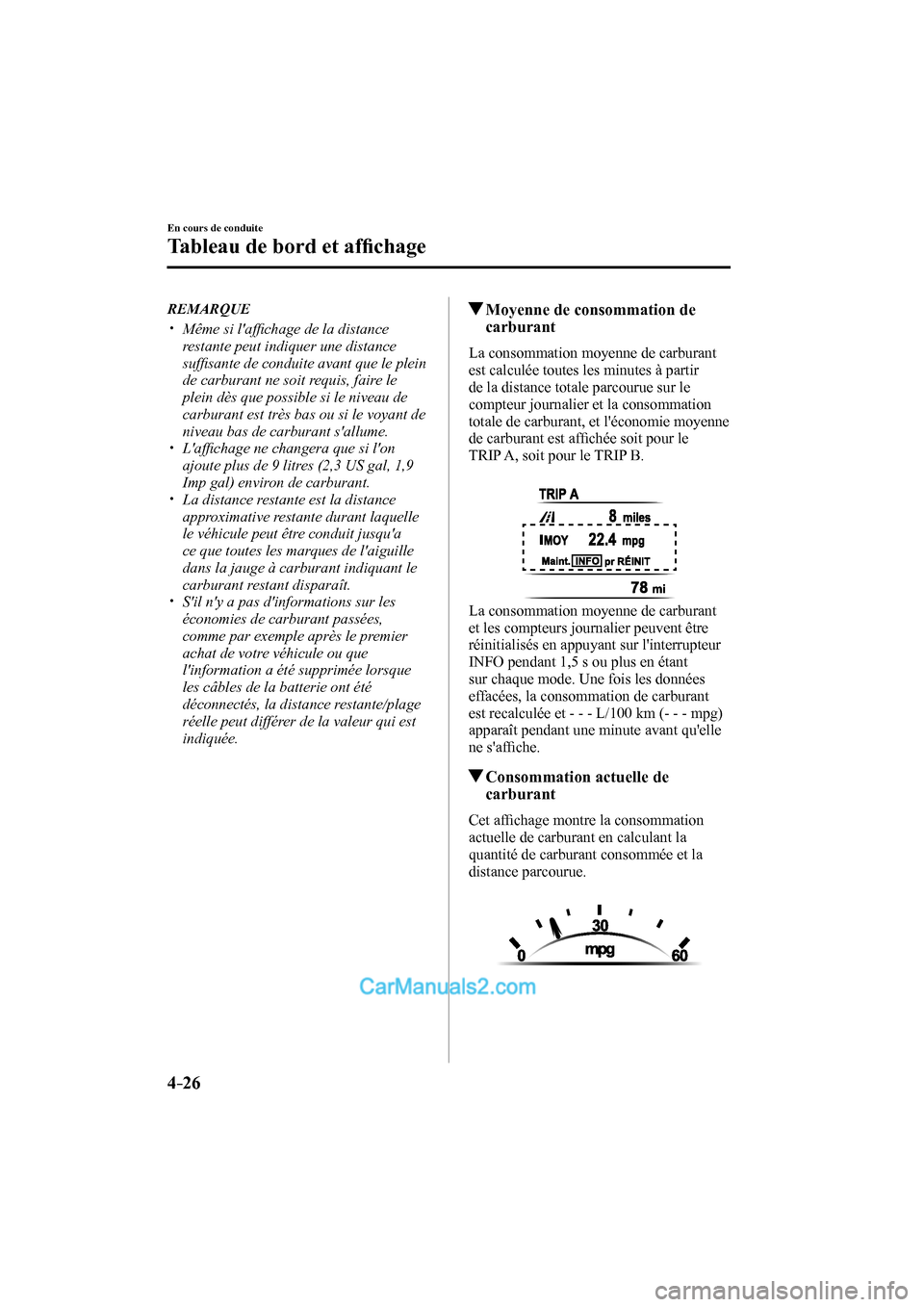

4–26
En cours de conduite
Tableau de bord et affi chage
REMARQUE
Même si l'affi chage de la distance
restante peut indiquer une distance
suffi sante de conduite avant que le plein
de carburant ne soit requis, faire le
plein dès que possible si le niveau de
carburant est très bas ou si le voyant de
niveau bas de carburant s'allume.
L'affi chage ne changera que si l'on
ajoute plus de 9 litres (2,3 US gal, 1,9
Imp gal) environ de carburant.
La distance restante est la distance
approximative restante durant laquelle
le véhicule peut être conduit jusqu'a
ce que toutes les marques de l'aiguille
dans la jauge à carburant indiquant le
carburant restant disparaît.
S'il n'y a pas d'informations sur les
économies de carburant passées,
comme par exemple après le premier
achat de votre véhicule ou que
l'information a été supprimée lorsque
les câbles de la batterie ont été
déconnectés, la distance restante/plage
réelle peut différer de la valeur qui est
indiquée.
Moyenne de consommation de
carburant
La consommation moyenne de carburant
est calculée toutes les minutes à partir
de la distance totale parcourue sur le
compteur journalier et la consommation
totale de carburant, et l'économie moyenne
de carburant est affi chée soit pour le
TRIP A, soit pour le TRIP B.
La consommation moyenne de carburant
et les compteurs journalier peuvent être
réinitialisés en appuyant sur l'interrupteur
INFO pendant 1,5 s ou plus en étant
sur chaque mode. Une fois les données
effacées, la consommation de carburant
est recalculée et - - - L/100 km (- - - mpg)
apparaît pendant une minute avant qu'elle
ne s'affi che.
Consommation actuelle de
carburant
Cet affi chage montre la consommation
actuelle de carburant en calculant la
quantité de carburant consommée et la
distance parcourue.
CX-9_8FS8-FC-16K_Edition2.indb 26CX-9_8FS8-FC-16K_Edition2.indb 262017/01/21 15:35:092017/01/21 15:35:09
