MAZDA MODEL CX-9 2017 Manuel du propriétaire (in French)
Manufacturer: MAZDA, Model Year: 2017, Model line: MODEL CX-9, Model: MAZDA MODEL CX-9 2017Pages: 654

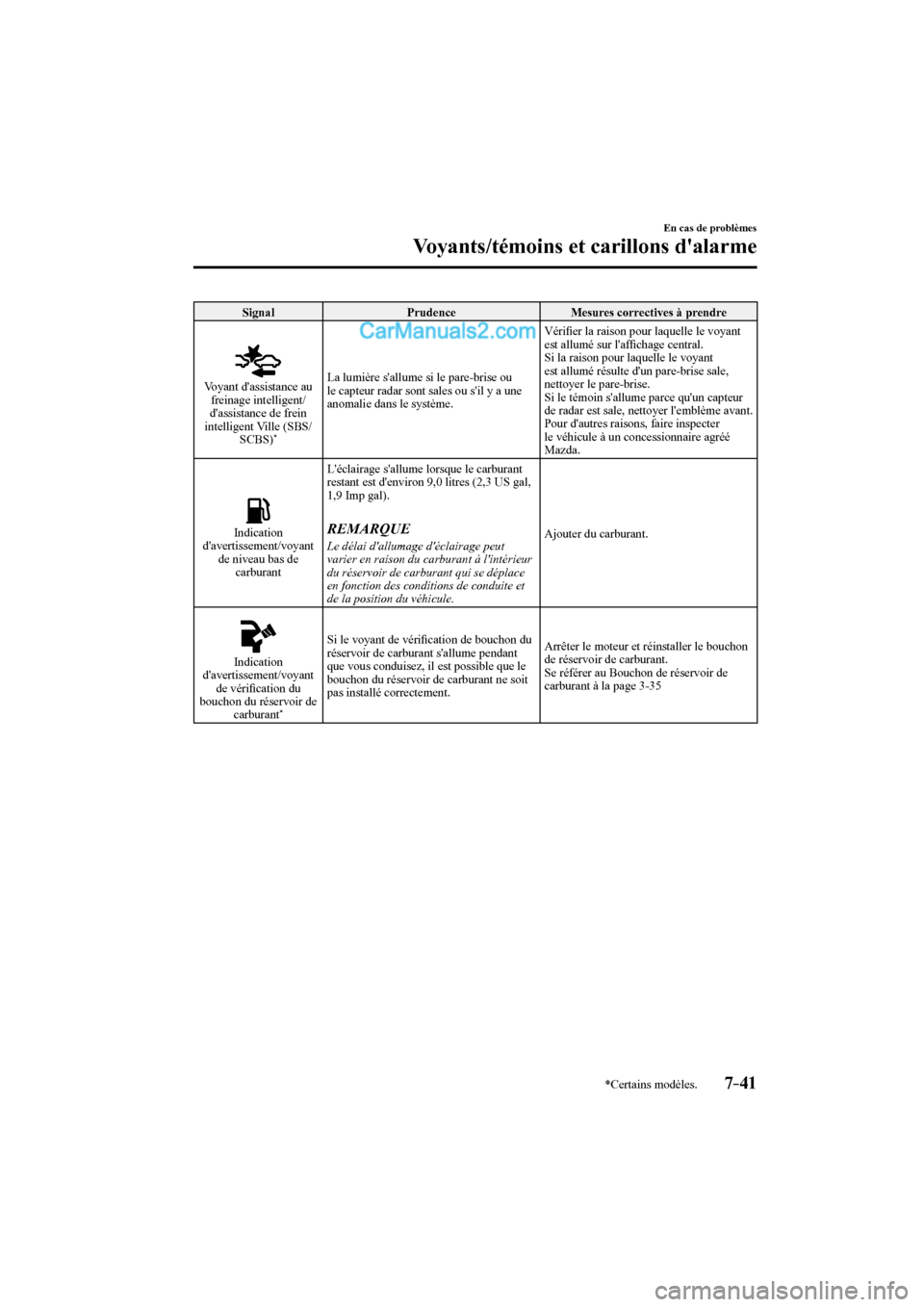

Page 561 of 654

7–41
En cas de problèmes
Voyants/témoins et carillons d'alarme
*Certains modèles.
Signal Prudence Mesures correctives à prendre
Voyant d'assistance au
freinage intelligent/
d'assistance de frein
intelligent Ville (SBS/
SCBS)
* La lumière s'allume si le pare-brise ou
le capteur radar sont sales ou s'il y a une
anomalie dans le système. Vérifi er la raison pour laquelle le voyant
est allumé sur l'affi chage central.
Si la raison pour laquelle le voyant
est allumé résulte d'un pare-brise sale,
nettoyer le pare-brise.
Si le témoin s'allume parce qu'un capteur
de radar est sale, nettoyer l'emblème avant.
Pour d'autres raisons, faire inspecter
le véhicule à un concessionnaire agréé
Mazda.
Indication
d'avertissement/voyant
de niveau bas de
carburant L'éclairage s'allume lorsque le carburant
restant est d'environ 9,0 litres (2,3 US gal,
1,9 Imp gal). REMARQUE
Le délai d'allumage d'éclairage peut
varier en raison du carburant à l'intérieur
du réservoir de carburant qui se déplace
en fonction des conditions de conduite et
de la position du véhicule. Ajouter du carburant.
Indication
d'avertissement/voyant
de vérifi cation du
bouchon du réservoir de
carburant
* Si le voyant de vérifi cation de bouchon du
réservoir de carburant s'allume pendant
que vous conduisez, il est possible que le
bouchon du réservoir de carburant ne soit
pas installé correctement. Arrêter le moteur et réinstaller le bouchon
de réservoir de carburant.
Se référer au Bouchon de réservoir de
carburant à la page 3-35
CX-9_8FS8-FC-16K_Edition2.indb 41CX-9_8FS8-FC-16K_Edition2.indb 412017/01/21 15:37:022017/01/21 15:37:02

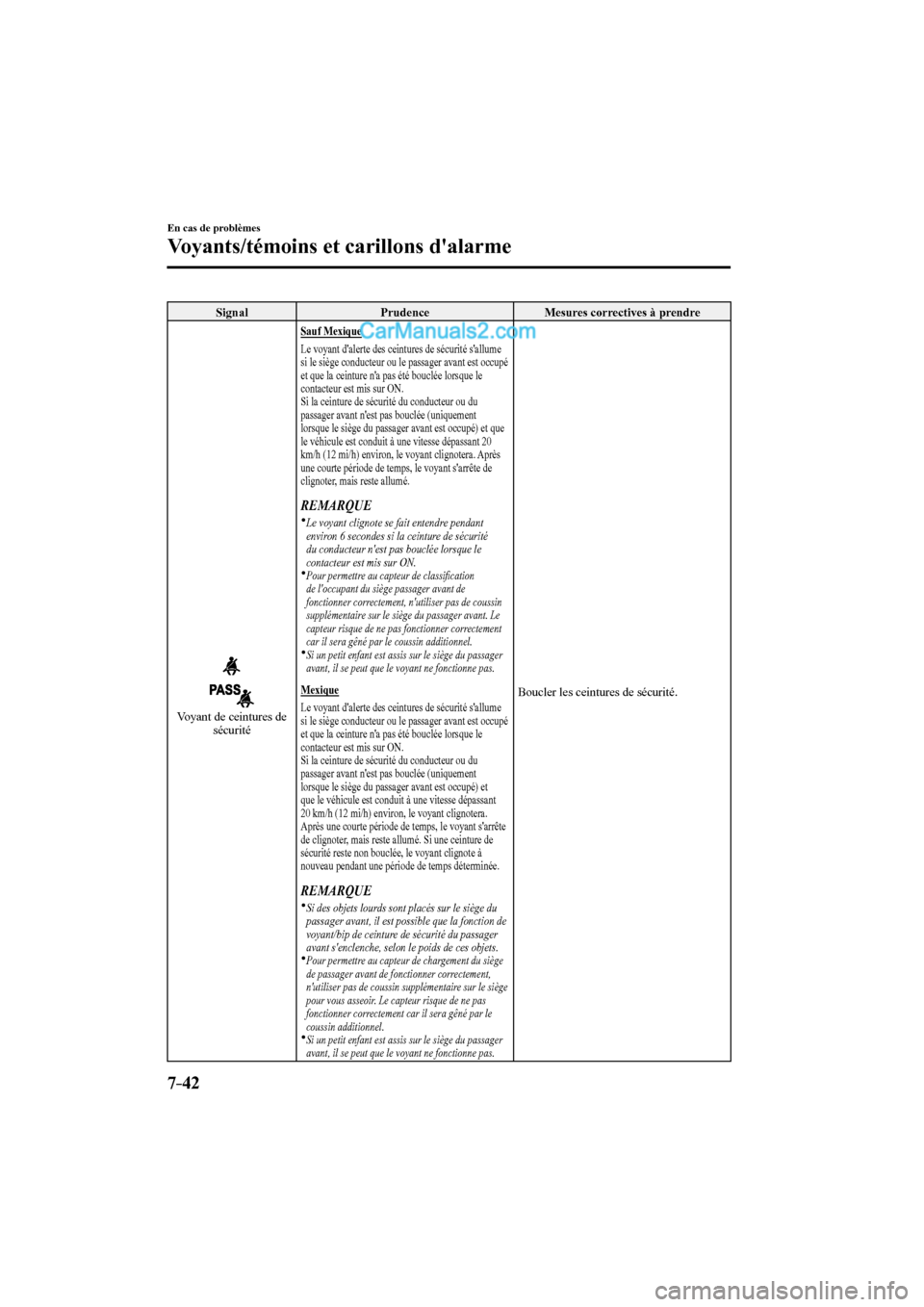

Page 562 of 654

7–42
En cas de problèmes
Voyants/témoins et carillons d'alarme
Signal Prudence Mesures correctives à prendre
Voyant de ceintures de
sécurité
Sauf Mexique
Le voyant d'alerte des ceintures de sécurité s'allume
si le siège conducteur ou le passager avant est occupé
et que la ceinture n'a pas été bouclée lorsque le
contacteur est mis sur ON.
Si la ceinture de sécurité du conducteur ou du
passager avant n'est pas bouclée (uniquement
lorsque le siège du passager avant est occupé) et que
le véhicule est conduit à une vitesse dépassant 20
km/h (12 mi/h) environ, le voyant clignotera. Après
une courte période de temps, le voyant s'arrête de
clignoter, mais reste allumé.
REMARQUE
Le voyant clignote se fait entendre pendant
environ 6 secondes si la ceinture de sécurité
du conducteur n'est pas bouclée lorsque le
contacteur est mis sur ON.
Pour permettre au capteur de classifi cation
de l'occupant du siège passager avant de
fonctionner correctement, n'utiliser pas de coussin
supplémentaire sur le siège du passager avant. Le
capteur risque de ne pas fonctionner correctement
car il sera gêné par le coussin additionnel.
Si un petit enfant est assis sur le siège du passager
avant, il se peut que le voyant ne fonctionne pas.
Mexique
Le voyant d'alerte des ceintures de sécurité s'allume
si le siège conducteur ou le passager avant est occupé
et que la ceinture n'a pas été bouclée lorsque le
contacteur est mis sur ON.
Si la ceinture de sécurité du conducteur ou du
passager avant n'est pas bouclée (uniquement
lorsque le siège du passager avant est occupé) et
que le véhicule est conduit à une vitesse dépassant
20 km/h (12 mi/h) environ, le voyant clignotera.
Après une courte période de temps, le voyant s'arrête
de clignoter, mais reste allumé. Si une ceinture de
sécurité reste non bouclée, le voyant clignote à
nouveau pendant une période de temps déterminée.
REMARQUE
Si des objets lourds sont placés sur le siège du
passager avant, il est possible que la fonction de
voyant/bip de ceinture de sécurité du passager
avant s'enclenche, selon le poids de ces objets.
Pour permettre au capteur de chargement du siège
de passager avant de fonctionner correctement,
n'utiliser pas de coussin supplémentaire sur le siège
pour vous asseoir. Le capteur risque de ne pas
fonctionner correctement car il sera gêné par le
coussin additionnel.
Si un petit enfant est assis sur le siège du passager
avant, il se peut que le voyant ne fonctionne pas.
Boucler les ceintures de sécurité.
CX-9_8FS8-FC-16K_Edition2.indb 42CX-9_8FS8-FC-16K_Edition2.indb 422017/01/21 15:37:022017/01/21 15:37:02
Page 563 of 654

7–43
En cas de problèmes
Voyants/témoins et carillons d'alarme
*Certains modèles.
Signal Prudence Mesures correctives à prendre
Voyant de niveau d'huile
moteur Ce voyant indique que le niveau de l'huile
moteur a presque atteint la marque MIN
(page 6-28 ). Ajouter 1 litre (0,3 US gal, 0,2 Imp gal)
d'huile moteur (page 6-25 ).
Indication
d'avertissement/voyant
de niveau bas du liquide
lave-glace
* Ce voyant indique qu'il ne reste que très
peu de liquide de lave-glace. Ajouter du liquide de lave-glace (page
6-30 ).
Indication
d'avertissement/voyant
de portière ouverte/
hayon ouvert L'éclairage s'allume s'il y a une portière/
hayon qui n'est pas bien fermée. Bien fermer la portière/le hayon.
Voyant KEY
*
Prendre les mesures correctives et vérifi er que le voyant s'éteint.
Signal Cause Mesures correctives à prendre
(Rouge)
(Clignotant) La pile de la clé est complètement
déchargée. Remplacement de la pile de la clé (page
6-40 ).
La clé ne se trouve pas dans la plage de
fonctionnement.
Mener la clé dans la plage de
fonctionnement (page 3-8 ).
La clé se trouve dans des zones à l'intérieur
de la cabine où il est diffi cile de la trouver.
Une clé d'un autre constructeur comparable
à la clé se trouve dans la plage de
fonctionnement. Prendre la clé d'un autre constructeur
comparable à la clé qui se trouve en
dehors de la plage de fonctionnement.
Sans que le contact soit coupé, la clé est
retirée de la cabine, et alors toutes les
portières sont fermées. Remettre la clé dans la cabine.
CX-9_8FS8-FC-16K_Edition2.indb 43CX-9_8FS8-FC-16K_Edition2.indb 432017/01/21 15:37:032017/01/21 15:37:03

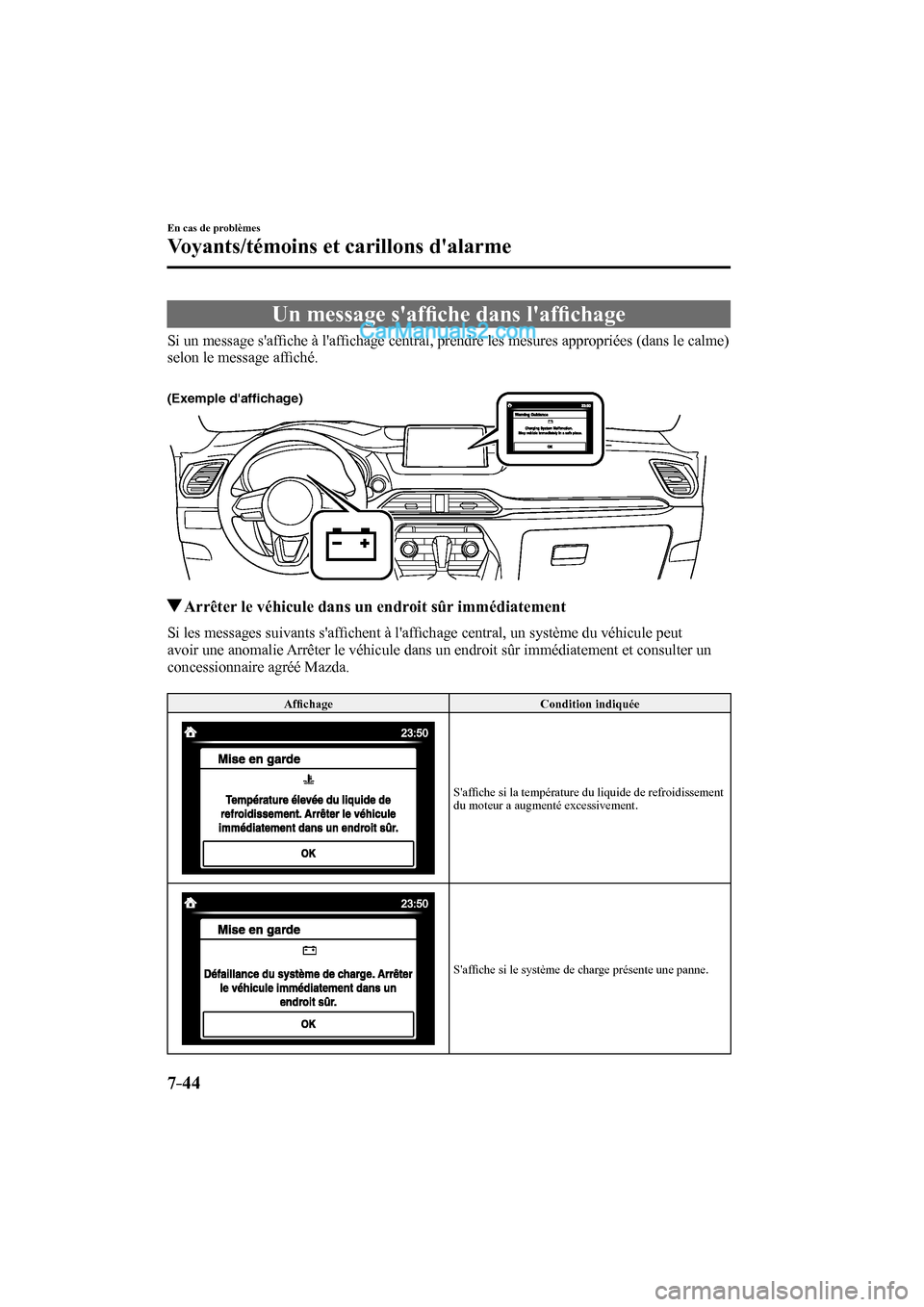

Page 564 of 654

7–44
En cas de problèmes
Voyants/témoins et carillons d'alarme
Un message s'affi che dans l'affi chage
Si un message s'affi che à l'affi chage central, prendre les mesures appropriées (dans le calme)
selon le message affi ché.
(Exemple d'affichage)
Arrêter le véhicule dans un endroit sûr immédiatement
Si les messages suivants s'affi chent à l'affi chage central, un système du véhicule peut
avoir une anomalie Arrêter le véhicule dans un endroit sûr immédiatement et consulter un
concessionnaire agréé Mazda.
Affi chage Condition indiquée
S'affi che si la température du liquide de refroidissement
du moteur a augmenté excessivement.
S'affi che si le système de charge présente une panne.
CX-9_8FS8-FC-16K_Edition2.indb 44CX-9_8FS8-FC-16K_Edition2.indb 442017/01/21 15:37:032017/01/21 15:37:03

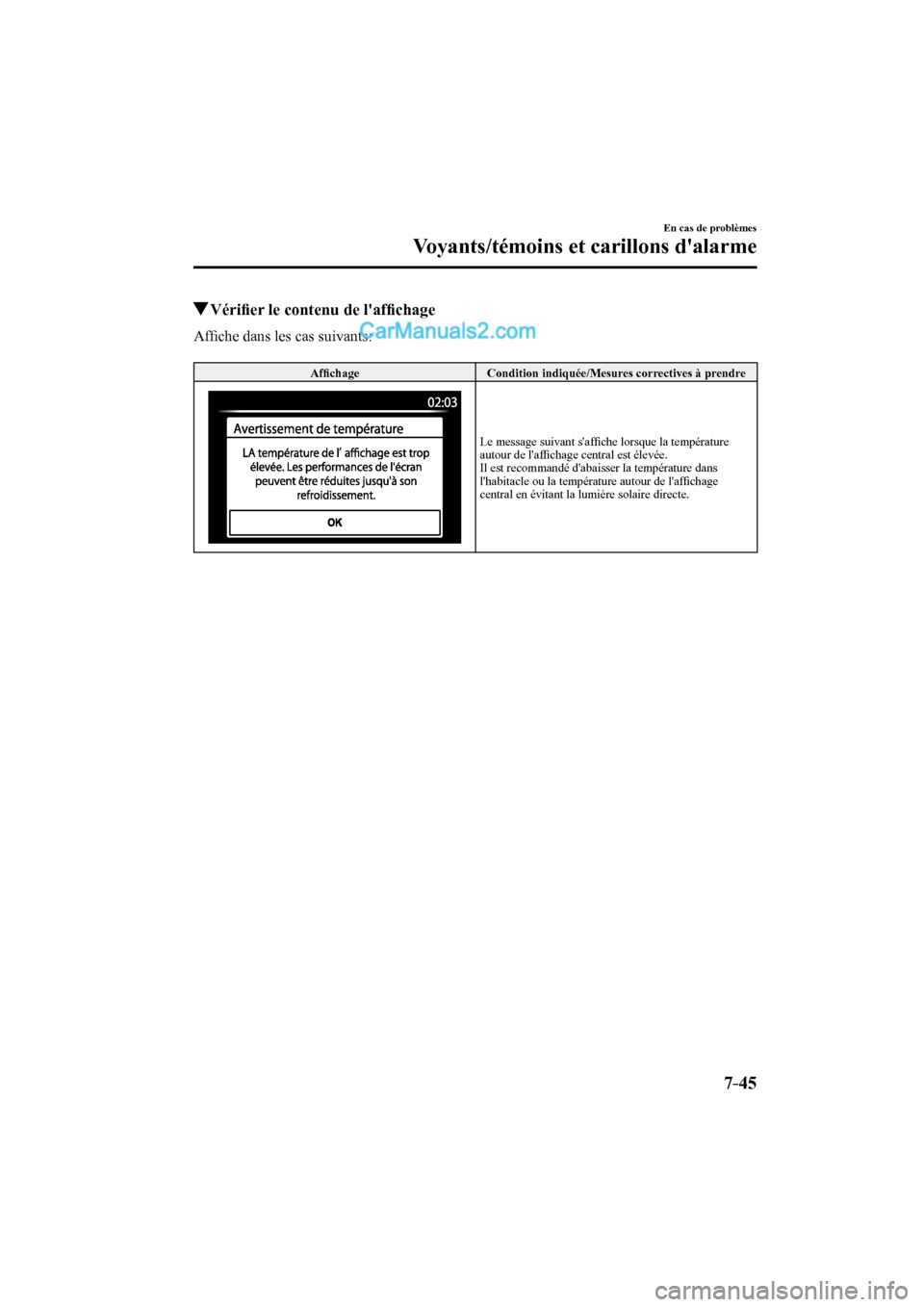

Page 565 of 654

7–45
En cas de problèmes
Voyants/témoins et carillons d'alarme
Vérifi er le contenu de l'affi chage
A ffi che dans les cas suivants:
Affi chage Condition indiquée/Mesures correctives à prendre
Le message suivant s'affi che lorsque la température
autour de l'affi chage central est élevée.
Il est recommandé d'abaisser la température dans
l'habitacle ou la température autour de l'affi chage
central en évitant la lumière solaire directe.
CX-9_8FS8-FC-16K_Edition2.indb 45CX-9_8FS8-FC-16K_Edition2.indb 452017/01/21 15:37:032017/01/21 15:37:03

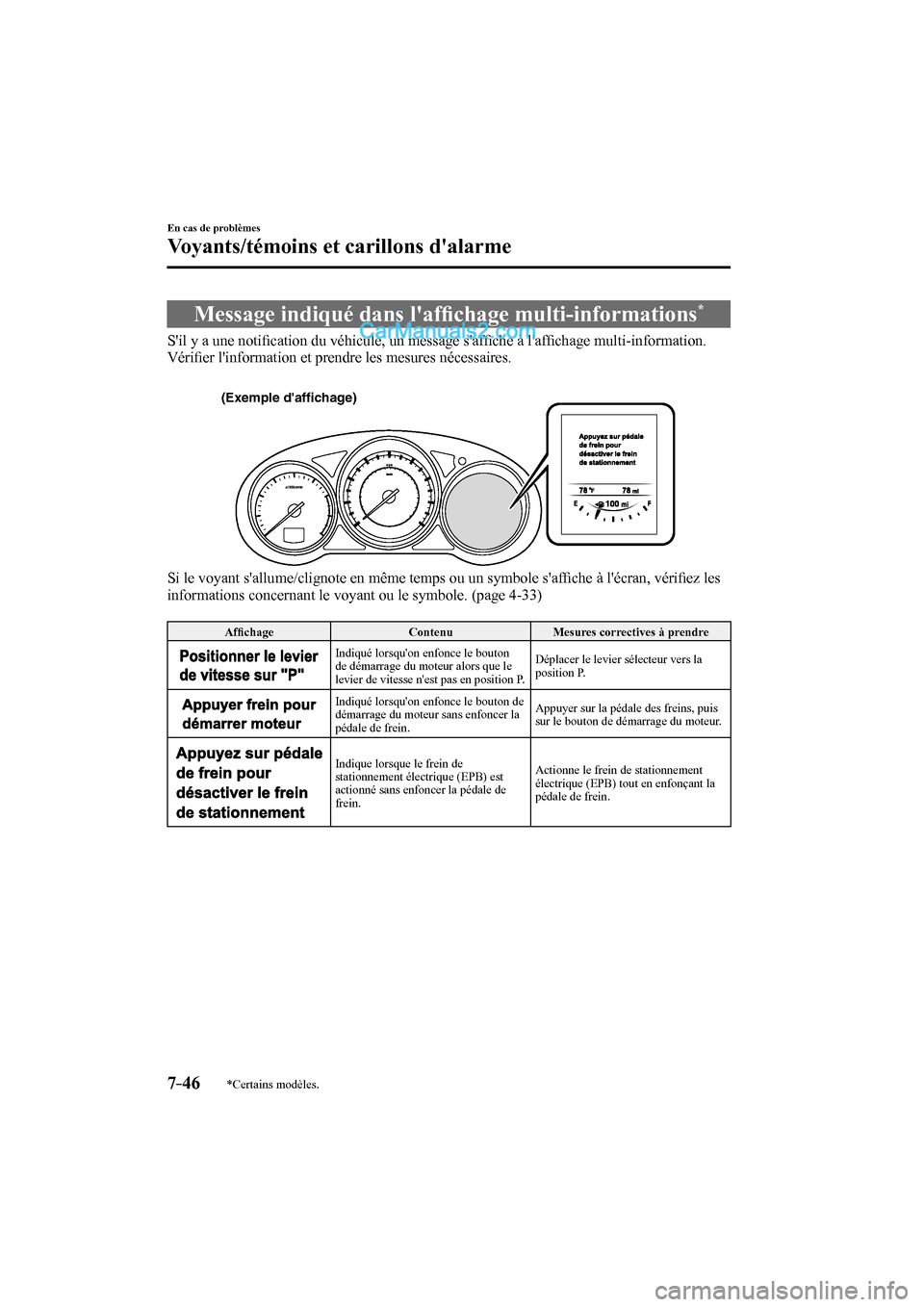

Page 566 of 654

7–46
En cas de problèmes
Voyants/témoins et carillons d'alarme
*Certains modèles.
Message indiqué dans l'affi chage multi-informations *
S'il y a une notifi cation du véhicule, un message s'affi che à l'affi chage multi-information.
Vérifi er l'information et prendre les mesures nécessaires.
(Exemple d'affichage)
Si le voyant s'allume/clignote en même temps ou un symbole s'affi che à l'écran, vérifi ez les
informations concernant le voyant ou le symbole. (page 4-33 )
Affi chage Contenu Mesures correctives à prendre
Indiqué lorsqu'on enfonce le bouton
de démarrage du moteur alors que le
levier de vitesse n'est pas en position P. Déplacer le levier sélecteur vers la
position P.
Indiqué lorsqu'on enfonce le bouton de
démarrage du moteur sans enfoncer la
pédale de frein. Appuyer sur la pédale des freins, puis
sur le bouton de démarrage du moteur.
Indique lorsque le frein de
stationnement électrique (EPB) est
actionné sans enfoncer la pédale de
frein. Actionne le frein de stationnement
électrique (EPB) tout en enfonçant la
pédale de frein.
CX-9_8FS8-FC-16K_Edition2.indb 46CX-9_8FS8-FC-16K_Edition2.indb 462017/01/21 15:37:042017/01/21 15:37:04

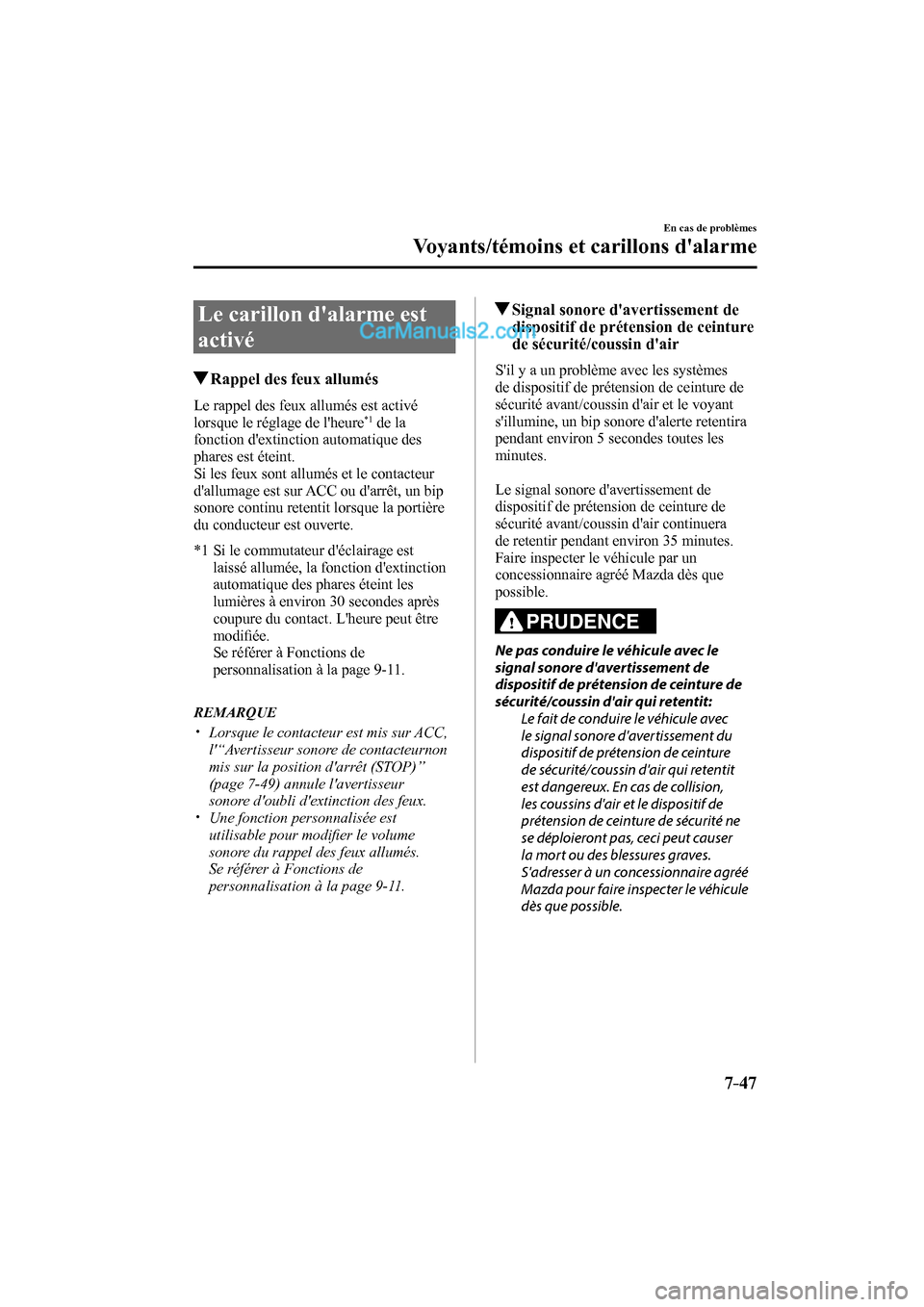

Page 567 of 654

7–47
En cas de problèmes
Voyants/témoins et carillons d'alarme
Le carillon d'alarme est
activé
Rappel des feux allumés
Le rappel des feux allumés est activé
lorsque le réglage de l'heure *1 de la
fonction d'extinction automatique des
phares est éteint.
Si les feux sont allumés et le contacteur
d'allumage est sur ACC ou d'arrêt, un bip
sonore continu retentit lorsque la portière
du conducteur est ouverte.
*1 Si le commutateur d'éclairage est
laissé allumée, la fonction d'extinction
automatique des phares éteint les
lumières à environ 30 secondes après
coupure du contact. L'heure peut être
modifi ée.
Se référer à Fonctions de
personnalisation à la page 9-11 .
REMARQUE
Lorsque le contacteur est mis sur ACC,
l'“Avertisseur sonore de contacteurnon
mis sur la position d'arrêt (STOP)”
(page 7-49 ) annule l'avertisseur
sonore d'oubli d'extinction des feux.
Une fonction personnalisée est
utilisable pour modifi er le volume
sonore du rappel des feux allumés.
Se référer à Fonctions de
personnalisation à la page 9-11 .
Signal sonore d'avertissement de
dispositif de prétension de ceinture
de sécurité/coussin d'air
S'il y a un problème avec les systèmes
de dispositif de prétension de ceinture de
sécurité avant/coussin d'air et le voyant
s'illumine, un bip sonore d'alerte retentira
pendant environ 5 secondes toutes les
minutes.
Le signal sonore d'avertissement de
dispositif de prétension de ceinture de
sécurité avant/coussin d'air continuera
de retentir pendant environ 35 minutes.
Faire inspecter le véhicule par un
concessionnaire agréé Mazda dès que
possible.
PRUDENCE
Ne pas conduire le véhicule avec le
signal sonore d'avertissement de
dispositif de prétension de ceinture de
sécurité/coussin d'air qui retentit:
Le fait de conduire le véhicule avec
le signal sonore d'avertissement du
dispositif de prétension de ceinture
de sécurité/coussin d'air qui retentit
est dangereux. En cas de collision,
les coussins d'air et le dispositif de
prétension de ceinture de sécurité ne
se déploieront pas, ceci peut causer
la mort ou des blessures graves.
S'adresser à un concessionnaire agréé
Mazda pour faire inspecter le véhicule
dès que possible.
CX-9_8FS8-FC-16K_Edition2.indb 47CX-9_8FS8-FC-16K_Edition2.indb 472017/01/21 15:37:042017/01/21 15:37:04

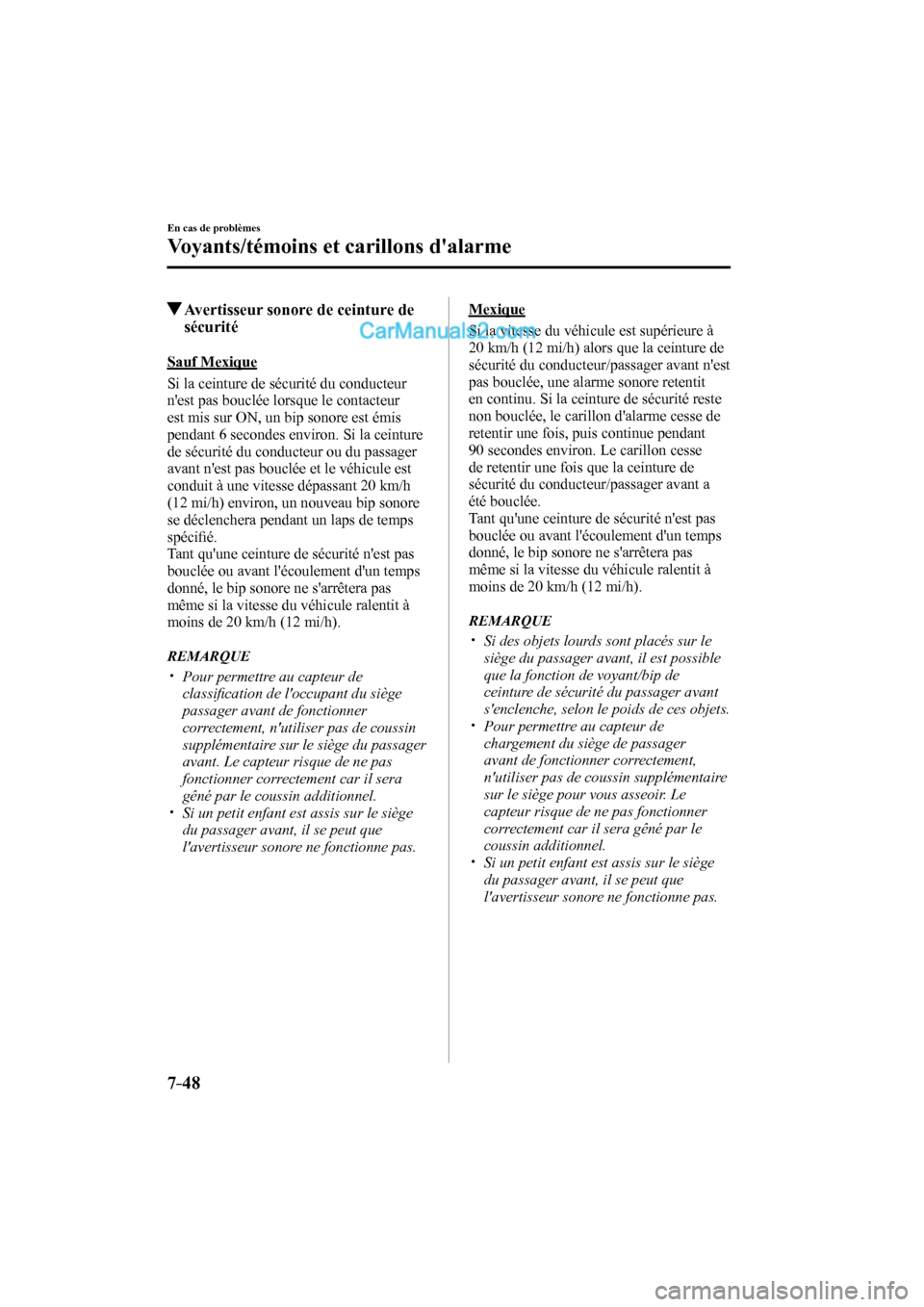

Page 568 of 654

7–48
En cas de problèmes
Voyants/témoins et carillons d'alarme
Avertisseur sonore de ceinture de
sécurité
Sauf Mexique
Si la ceinture de sécurité du conducteur
n'est pas bouclée lorsque le contacteur
est mis sur ON, un bip sonore est émis
pendant 6 secondes environ. Si la ceinture
de sécurité du conducteur ou du passager
avant n'est pas bouclée et le véhicule est
conduit à une vitesse dépassant 20 km/h
(12 mi/h) environ, un nouveau bip sonore
se déclenchera pendant un laps de temps
spécifi é.
Tant qu'une ceinture de sécurité n'est pas
bouclée ou avant l'écoulement d'un temps
donné, le bip sonore ne s'arrêtera pas
même si la vitesse du véhicule ralentit à
moins de 20 km/h (12 mi/h).
REMARQUE
Pour permettre au capteur de
classifi cation de l'occupant du siège
passager avant de fonctionner
correctement, n'utiliser pas de coussin
supplémentaire sur le siège du passager
avant. Le capteur risque de ne pas
fonctionner correctement car il sera
gêné par le coussin additionnel.
Si un petit enfant est assis sur le siège
du passager avant, il se peut que
l'avertisseur sonore ne fonctionne pas.
Mexique
Si la vitesse du véhicule est supérieure à
20 km/h (12 mi/h) alors que la ceinture de
sécurité du conducteur/passager avant n'est
pas bouclée, une alarme sonore retentit
en continu. Si la ceinture de sécurité reste
non bouclée, le carillon d'alarme cesse de
retentir une fois, puis continue pendant
90 secondes environ. Le carillon cesse
de retentir une fois que la ceinture de
sécurité du conducteur/passager avant a
été bouclée.
Tant qu'une ceinture de sécurité n'est pas
bouclée ou avant l'écoulement d'un temps
donné, le bip sonore ne s'arrêtera pas
même si la vitesse du véhicule ralentit à
moins de 20 km/h (12 mi/h).
REMARQUE
Si des objets lourds sont placés sur le
siège du passager avant, il est possible
que la fonction de voyant/bip de
ceinture de sécurité du passager avant
s'enclenche, selon le poids de ces objets.
Pour permettre au capteur de
chargement du siège de passager
avant de fonctionner correctement,
n'utiliser pas de coussin supplémentaire
sur le siège pour vous asseoir. Le
capteur risque de ne pas fonctionner
correctement car il sera gêné par le
coussin additionnel.
Si un petit enfant est assis sur le siège
du passager avant, il se peut que
l'avertisseur sonore ne fonctionne pas.
CX-9_8FS8-FC-16K_Edition2.indb 48CX-9_8FS8-FC-16K_Edition2.indb 482017/01/21 15:37:042017/01/21 15:37:04
Page 569 of 654

7–49
En cas de problèmes
Voyants/témoins et carillons d'alarme
Avertisseur sonore du contanteur
non coupé (STOP)
Si la portière du conducteur est ouverte
alors que le contacteur est sur ACC,
un bip continu retentit dans l'habitacle
pour avertir le conducteur que le
contacteur n'est pas OFF (STOP). Dans
cette situation, le système d'ouverture à
télécommande ne fonctionne pas, il est
impossible de verrouiller le véhicule et la
batterie se décharge.
Avertisseur sonore de la clé retirée
du véhicule
Véhicules avec fonction avancée à
télécommande
Si la clé est sortie du véhicule alors que
le contacteur n'est pas OFF et que toutes
les portes sont fermées, un bip retentit
à 6 reprises à l'extérieur du véhicule, un
autre bip retentit à 6 reprises à l'intérieur
du véhicule, et le voyant KEY (rouge)
clignote en continu sur le tableau de
bord pour avertir le conducteur que le
contacteur n'a pas été OFF.
Véhicules sans fonction avancée à
télécommande
Si la clé est sortie du véhicule alors
que le contacteur n'est pas OFF et que
toutes les portières sont fermées, un bip
retentit à 6 reprises dans l'habitacle, et le
voyant KEY (rouge) dans le tableau de
bord s'allume en continu pour avertir le
conducteur que le contacteur n'a pas été
OFF.
REMARQUE
Comme la clé utilise des ondes radio
de faible intensité, l'alerte Clé retirée
du véhicule peut être activée si la clé
est transportée en même temps qu'un
objet métallique ou si elle se trouve dans
une zone où la réception du signal est
mauvaise.
Avertisseur sonore Interrupteur de
commande inutilisable (avec la
fonction avancée à télécommande)
Si l'interrupteur de commande est pressé
alors qu'une portière est ouverte ou
entrouverte, ou que le contact n'a pas été
OFF alors que la clé est transportée, un
bip retentit à l'extérieur pendant environ
2 secondes pour avertir le conducteur que
les portières ou le hayon ne peuvent pas
être verrouillés.
Avertisseur sonore de clé laissée
dans le compartiment à bagages
(avec la fonction avancée à
télécommande)
Si la clé est laissée dans le compartiment
à bagages alors que toutes les portières
sont verrouillées et que le hayon est
fermé, un bip sonore retentit à l'extérieur
pendant environ 10 secondes pour avertir
le conducteur que la clé se trouve dans
le compartiment à bagages. Dans ce cas,
retirer la clé en appuyant sur le système
d'ouverture électrique du hayon pour
ouvrir celui-ci. Il est possible que la clé
retirée du compartiment à bagages ne
fonctionne pas, ses fonctions ayant pu être
temporairement suspendues. Pour rétablir
le fonctionnement normal de la clé, suivre
la procédure applicable (page 3-9 ).
CX-9_8FS8-FC-16K_Edition2.indb 49CX-9_8FS8-FC-16K_Edition2.indb 492017/01/21 15:37:042017/01/21 15:37:04

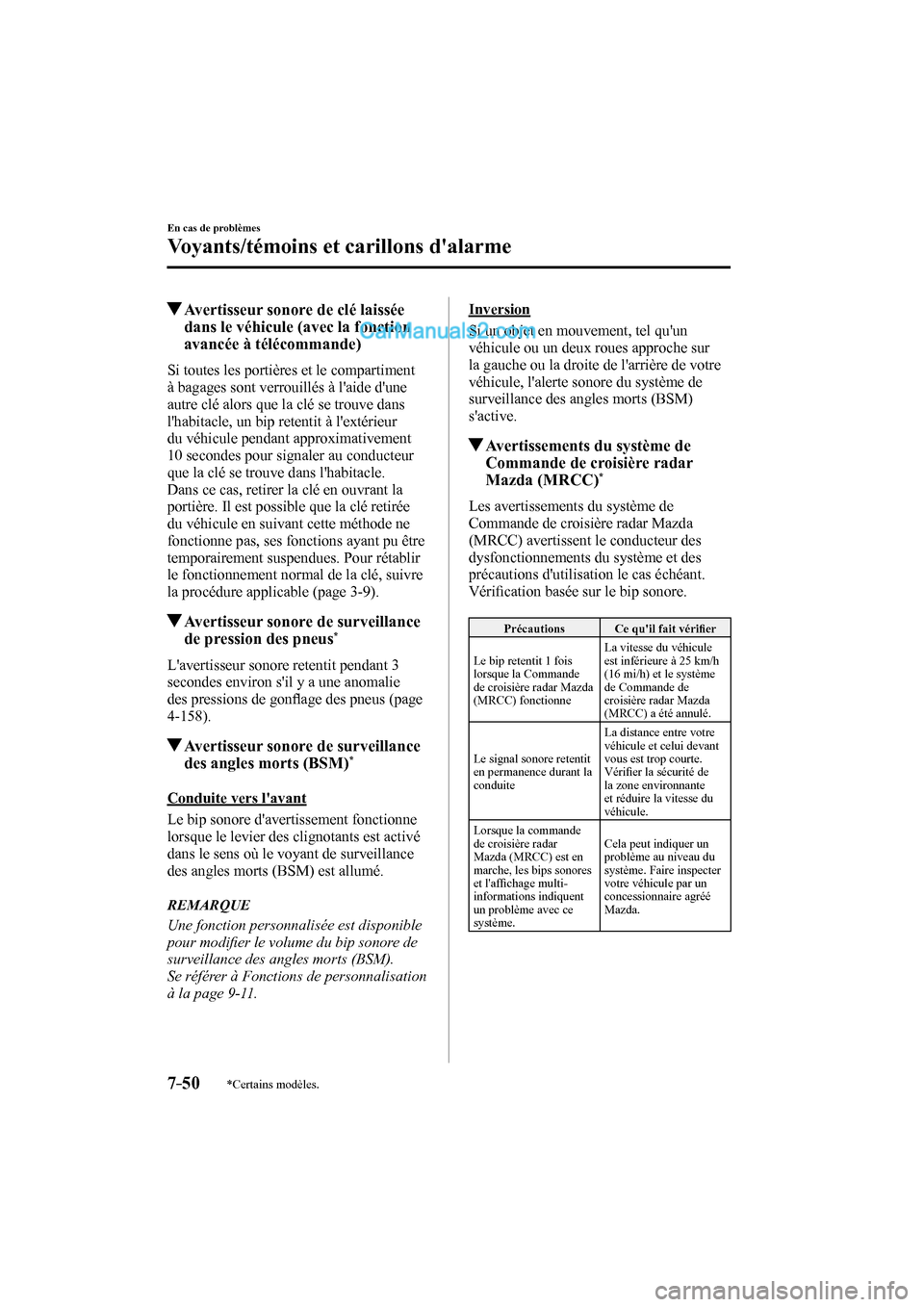

Page 570 of 654

7–50
En cas de problèmes
Voyants/témoins et carillons d'alarme
*Certains modèles.
Avertisseur sonore de clé laissée
dans le véhicule (avec la fonction
avancée à télécommande)
Si toutes les portières et le compartiment
à bagages sont verrouillés à l'aide d'une
autre clé alors que la clé se trouve dans
l'habitacle, un bip retentit à l'extérieur
du véhicule pendant approximativement
10 secondes pour signaler au conducteur
que la clé se trouve dans l'habitacle.
Dans ce cas, retirer la clé en ouvrant la
portière. Il est possible que la clé retirée
du véhicule en suivant cette méthode ne
fonctionne pas, ses fonctions ayant pu être
temporairement suspendues. Pour rétablir
le fonctionnement normal de la clé, suivre
la procédure applicable (page 3-9 ).
Avertisseur sonore de surveillance
de pression des pneus *
L'avertisseur sonore retentit pendant 3
secondes environ s'il y a une anomalie
des pressions de gonfl age des pneus (page
4-158 ).
Avertisseur sonore de surveillance
des angles morts (BSM) *
Conduite vers l'avant
Le bip sonore d'avertissement fonctionne
lorsque le levier des clignotants est activé
dans le sens où le voyant de surveillance
des angles morts (BSM) est allumé.
REMARQUE
Une fonction personnalisée est disponible
pour modifi er le volume du bip sonore de
surveillance des angles morts (BSM).
Se référer à Fonctions de personnalisation
à la page 9-11 .
Inversion
Si un objet en mouvement, tel qu'un
véhicule ou un deux roues approche sur
la gauche ou la droite de l'arrière de votre
véhicule, l'alerte sonore du système de
surveillance des angles morts (BSM)
s'active.
Avertissements du système de
Commande de croisière radar
Mazda (MRCC)
*
Les avertissements du système de
Commande de croisière radar Mazda
(MRCC) avertissent le conducteur des
dysfonctionnements du système et des
précautions d'utilisation le cas échéant.
Vérifi cation basée sur le bip sonore.
Précautions Ce qu'il fait vérifi er
Le bip retentit 1 fois
lorsque la Commande
de croisière radar Mazda
(MRCC) fonctionne La vitesse du véhicule
est inférieure à 25 km/h
(16 mi/h) et le système
de Commande de
croisière radar Mazda
(MRCC) a été annulé.
Le signal sonore retentit
en permanence durant la
conduite La distance entre votre
véhicule et celui devant
vous est trop courte.
Vérifi er la sécurité de
la zone environnante
et réduire la vitesse du
véhicule.
Lorsque la commande
de croisière radar
Mazda (MRCC) est en
marche, les bips sonores
et l'affi chage multi-
informations indiquent
un problème avec ce
système. Cela peut indiquer un
problème au niveau du
système. Faire inspecter
votre véhicule par un
concessionnaire agréé
Mazda.
CX-9_8FS8-FC-16K_Edition2.indb 50CX-9_8FS8-FC-16K_Edition2.indb 502017/01/21 15:37:052017/01/21 15:37:05
