5. Introduire prudemment un caoutchouc
de balai neuf.
Installer l'ensemble du balai dans
l'ordre inverse de celui du retrait.
8-36
Entretien
Entretien réalisable par le propriétaire

Batterie
PRUDENCE
Se laver les mains après avoir manipulé la batterie et les accessoires connexes:
Les bornes, connecteurs et les pièces reliées contiennent du plomb et des dérivés de
plomb, des produits chimiques qui ont été trouvés par l'Etat de la Californie comme
causant le cancer et des problèmes de reproduction.
Pour garantir une manipulation correcte et sans danger de la batterie, lire les
précautions suivantes attentivement avant de l'utiliser ou de l'inspecter:
S'assurer de toujours porter des lunettes de protection lorsque l'on travaille
près de la batterie:
Travailler sans lunettes de protection est dangereux. Le liquide de la batterie contient
de l'ACIDE SULFURIQUE qui peut causer la cécité s'il entre en contact avec vos yeux.
Aussi, l'hydrogène produit pendant le fonctionnement normal de la batterie, peut
s'enflammer et faire exploser la batterie.
Porter des lunettes de protection et des gants de protection pour éviter le
contact avec du liquide de la batterie:
Du liquide de batterie renversé est dangereux.
Le liquide de la batterie contient de l'ACIDE SULFURIQUE qui peut causer de graves
blessures s'il entre en contact avec vos yeux, votre peau ou vos vêtements. Si cela se
produit, se rincer immédiatement les yeux avec de l'eau pendant 15 minutes ou se
laver la peau complètement et consulter un médecin.
S'assurer de toujours garder les batteries hors de portée des enfants:
Le fait de laisser des enfants jouer près d'une batterie est dangereux. Du liquide de
batterie peut causer de graves blessures s'il entre en contact avec les yeux ou la
peau.
Entretien
Entretien réalisable par le propriétaire
8-37

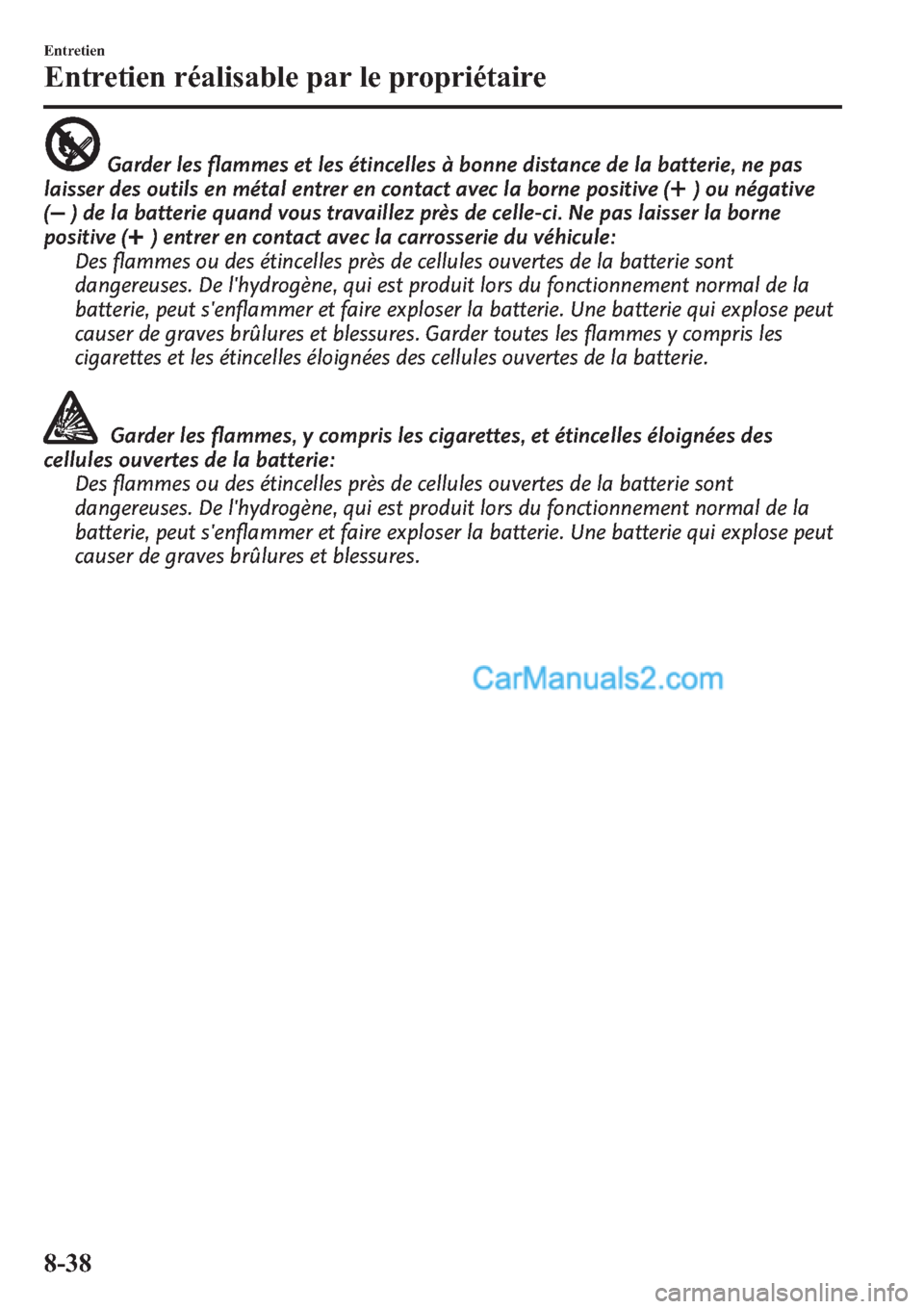

Garder les flammes et les étincelles à bonne distance de la batterie, ne pas
laisser des outils en métal entrer en contact avec la borne positive (
) ou négative
(
) de la batterie quand vous travaillez près de celle-ci. Ne pas laisser la borne
positive (
) entrer en contact avec la carrosserie du véhicule:
Des flammes ou des étincelles près de cellules ouvertes de la batterie sont
dangereuses. De l'hydrogène, qui est produit lors du fonctionnement normal de la
batterie, peut s'enflammer et faire exploser la batterie. Une batterie qui explose peut
causer de graves brûlures et blessures. Garder toutes les flammes y compris les
cigarettes et les étincelles éloignées des cellules ouvertes de la batterie.
Garder les flammes, y compris les cigarettes, et étincelles éloignées des
cellules ouvertes de la batterie:
Des flammes ou des étincelles près de cellules ouvertes de la batterie sont
dangereuses. De l'hydrogène, qui est produit lors du fonctionnement normal de la
batterie, peut s'enflammer et faire exploser la batterie. Une batterie qui explose peut
causer de graves brûlures et blessures.
8-38
Entretien
Entretien réalisable par le propriétaire

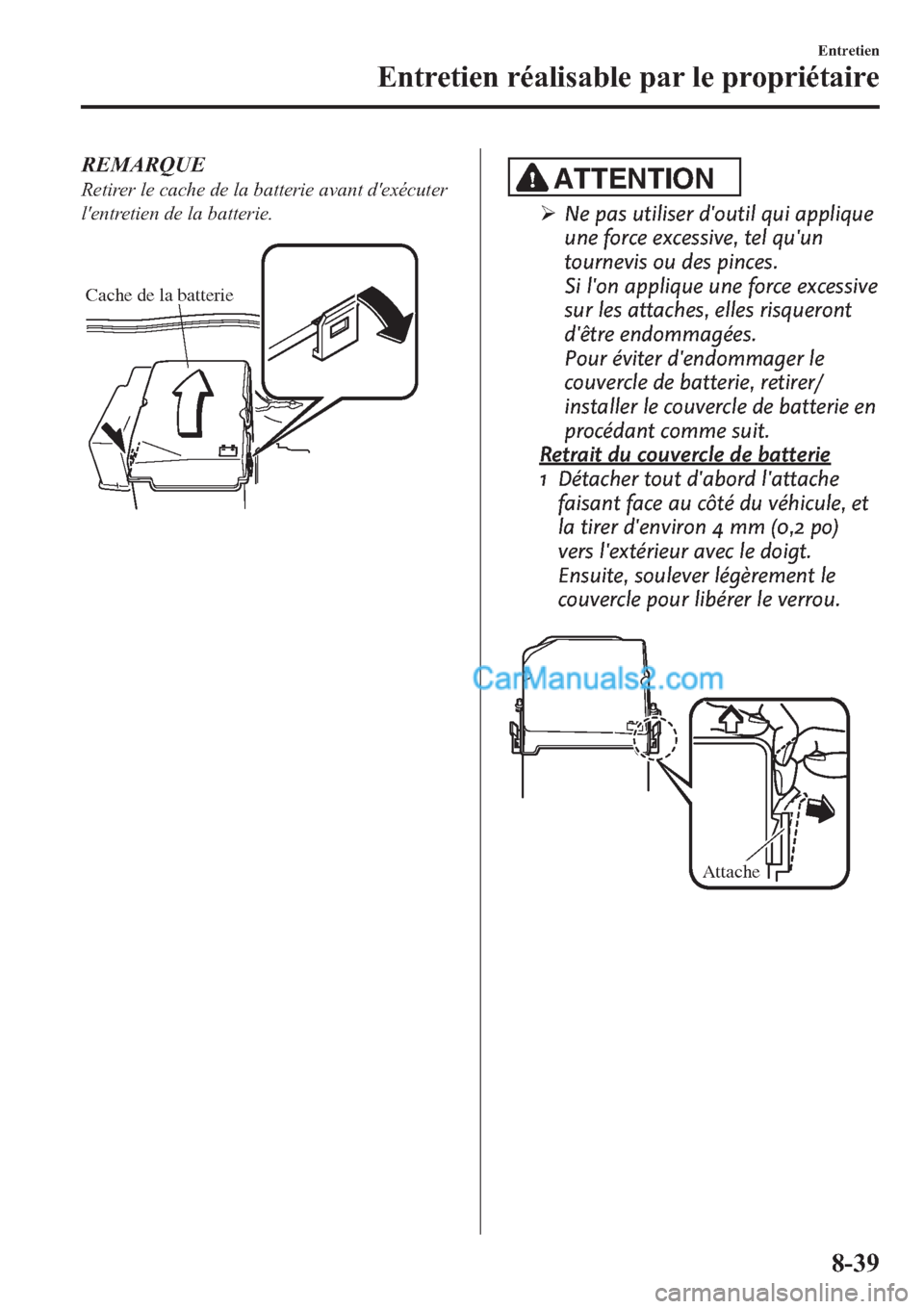

REMARQUE
Retirer le cache de la batterie avant d'exécuter
l'entretien de la batterie.
Cache de la batterie
ATTENTION
ØNe pas utiliser d'outil qui applique
une force excessive, tel qu'un
tournevis ou des pinces.
Si l'on applique une force excessive
sur les attaches, elles risqueront
d'être endommagées.
Pour éviter d'endommager le
couvercle de batterie, retirer/
installer le couvercle de batterie en
procédant comme suit.
Retrait du couvercle de batterie
1 Détacher tout d'abord l'attache
faisant face au côté du véhicule, et
la tirer d'environ 4 mm (0,2 po)
vers l'extérieur avec le doigt.
Ensuite, soulever légèrement le
couvercle pour libérer le verrou.
Attache
Entretien
Entretien réalisable par le propriétaire
8-39

2 Détacher tout d'abord l'attache
faisant face à l'intérieur du
véhicule, et la tirer d'environ 4 mm
(0,2 po.) vers l'extérieur avec le
doigt. Ensuite, soulever légèrement
le couvercle pour libérer le verrou.
Attache
3 Tirer le couvercle de batterie vers
l'extérieur en faisant attention qu'il
n'entre pas en contact avec la grille
d'auvent.
Cache de la batterie
Grille d'auvent
Installation du couvercle de batterie
1 En faisant attention de ne pas
toucher la grille d'auvent, insérer
les languettes d'une extrémité du
couvercle de batterie dans les
orifices du plateau de batterie et
engager les languettes.
Grille d'auventLanguette
Trou
SKYACTIV-G 2.0
Grille d'auventLanguettes
Orifices
MZR 2.0, MZR 2.3 DISI Turbo et MZR 2.5
2 Fixer les attaches des deux côtés
du couvercle de batterie.
Attaches
8-40
Entretien
Entretien réalisable par le propriétaire

qEntretien de la batterie
Pour que les performances de la batterie
soient optimales:
lVeiller à ce que la batterie soit toujours
correctement fixée.
lVeiller à ce que le dessus de la batterie
soit propre et sec.
lVeiller à ce que les bornes et les cosses
soit propres et correctement serrées, et
les enduire de vaseline ou de graisse
pour borne.
lNettoyer immédiatement toute trace
d'électrolyte avec un mélange d'eau et
de bicarbonate de soude.
lSi le véhicule n'est pas utilisé pendant
une période prolongée, déconnecter les
câbles de la batterie.
Lors du remplacement de la batterie, se
référer au tableau de gonflage des pneus
(page 10-4).
qVérification du niveau de l'électrolyte
Si le niveau d'électrolyte est bas, la
batterie se déchargera rapidement.
Niveau supérieur
Niveau inférieur
Vérifier le niveau de l'électrolyte au moins
une fois par semaine. S'il est bas, retirer
les capuchons, faire l'appoint d'eau
distillée pour porter le niveau entre les
deux lignes de niveau (voir l'illustration).
Ne pas remplir à l'excès.
Contrôler la densité de l'électrolyte à l'aide
d'un hydromètre, en particulier pendant la
saison froide. Si elle est basse, recharger
la batterie.
Entretien
Entretien réalisable par le propriétaire
8-41

Pneus
Pour des performances optimales, la
sécurité, et l'économie de carburant
maximale, les pneus doivent toujours être
gonflés aux pressions de gonflage
recommandées et respecter également les
limites de charge et la répartition du poids
recommandées.
PRUDENCE
Utilisation de pneus de type différent:
Le fait de conduire avec des pneus de
type différent est dangereux. Cela
peut entraîner une mauvaise
maniabilité et de mauvaises
performances de freinage; et cela
peut entraîner une perte de contrôle
du véhicule.
Sauf lors de l'utilisation limitée de la
roue de secours à usage temporaire,
n'utiliser que des pneus du même
type (radiaux, ceinturés à carcasse
diagonale, à carcasse diagonale) sur
les quatre roues.
Utilisation des pneus de taille
incorrecte:
L'utilisation de pneus de dimensions
autres que celles recommandées pour
ce véhicule Mazda (page 10-13) est
dangereuse. Cela peut sérieusement
affecter le confort, la conduite, la
garde au sol, le passage de roue et
l'indication du compteur de vitesse.
Ceci peut entraîner un accident.
N'utiliser que des pneus de
dimensions spécifiées pour ce
véhicule Mazda.
qPression de gonflage des pneus
PRUDENCE
Toujours garder les pneus gonflés à la
pression correcte:
Un sur-gonflage ou un sous-gonflage
des pneus est dangereux. Une
mauvaise tenue de route ou une
défaillance soudaine des pneus peut
causer un grave accident.
Se référer à Pneus à la page 10-13.
Utiliser seulement un bouchon de la
valve Mazda d'origine:
Il est dangereux d'utiliser une pièce
non d'origine, car la pression de
gonflage de pneu correcte ne pourra
pas être maintenue si la valve de
pneu est endommagée. Si l'on
conduit le véhicule dans cet état, la
pression de gonflage de pneu
diminuera, et un accident grave
risquera de s'ensuivre. Ne pas utiliser
de pièce qui ne soit pas une pièce
Mazda d'origine pour le bouchon de
valve.
8-42
Entretien
Entretien réalisable par le propriétaire

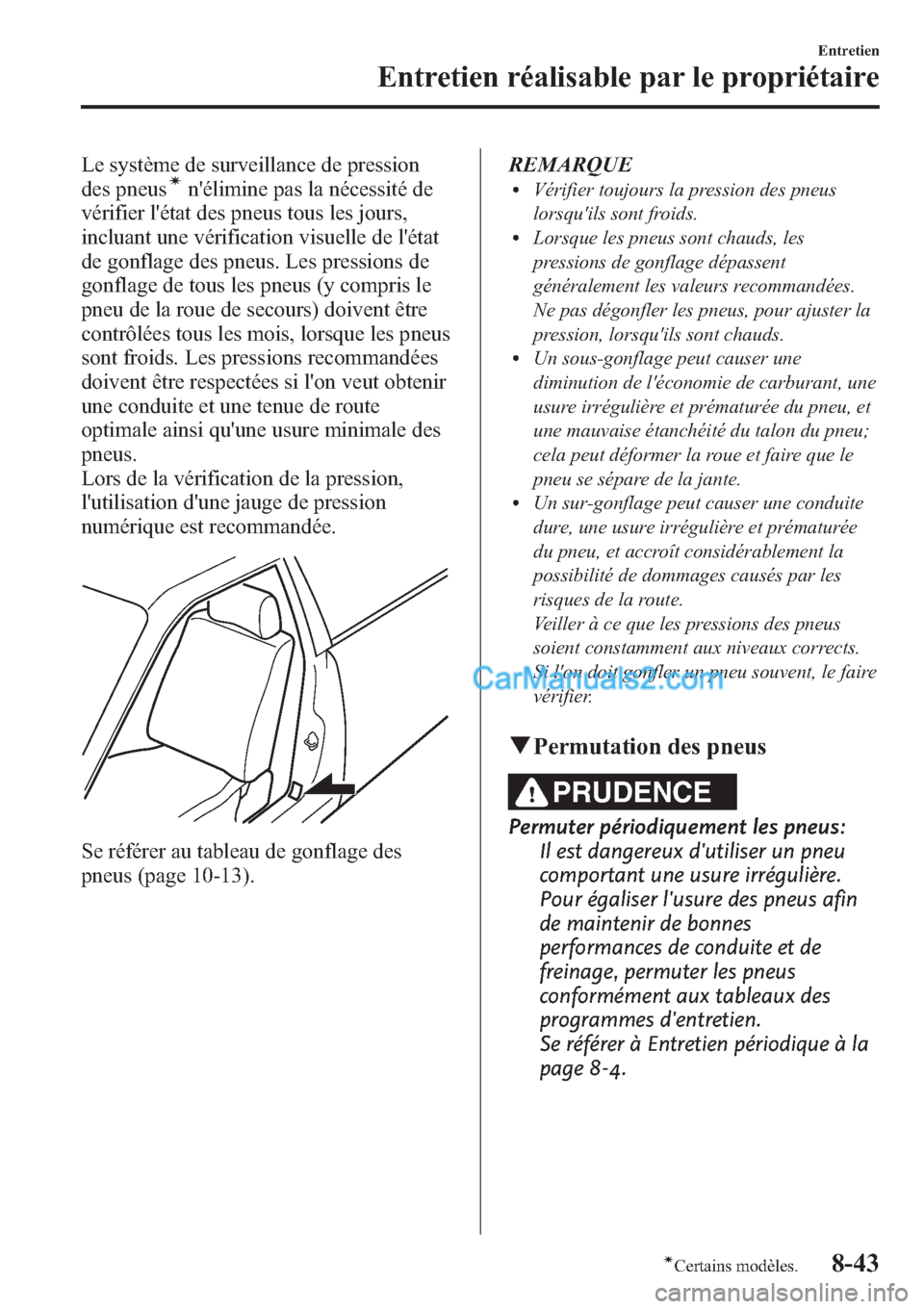

Le système de surveillance de pression
des pneusín'élimine pas la nécessité de
vérifier l'état des pneus tous les jours,
incluant une vérification visuelle de l'état
de gonflage des pneus. Les pressions de
gonflage de tous les pneus (y compris le
pneu de la roue de secours) doivent être
contrôlées tous les mois, lorsque les pneus
sont froids. Les pressions recommandées
doivent être respectées si l'on veut obtenir
une conduite et une tenue de route
optimale ainsi qu'une usure minimale des
pneus.
Lors de la vérification de la pression,
l'utilisation d'une jauge de pression
numérique est recommandée.
Se référer au tableau de gonflage des
pneus (page 10-13).REMARQUE
lVérifier toujours la pression des pneus
lorsqu'ils sont froids.
lLorsque les pneus sont chauds, les
pressions de gonflage dépassent
généralement les valeurs recommandées.
Ne pas dégonfler les pneus, pour ajuster la
pression, lorsqu'ils sont chauds.
lUn sous-gonflage peut causer une
diminution de l'économie de carburant, une
usure irrégulière et prématurée du pneu, et
une mauvaise étanchéité du talon du pneu;
cela peut déformer la roue et faire que le
pneu se sépare de la jante.
lUn sur-gonflage peut causer une conduite
dure, une usure irrégulière et prématurée
du pneu, et accroît considérablement la
possibilité de dommages causés par les
risques de la route.
Veiller à ce que les pressions des pneus
soient constamment aux niveaux corrects.
Si l'on doit gonfler un pneu souvent, le faire
vérifier.
qPermutation des pneus
PRUDENCE
Permuter périodiquement les pneus:
Il est dangereux d'utiliser un pneu
comportant une usure irrégulière.
Pour égaliser l'usure des pneus afin
de maintenir de bonnes
performances de conduite et de
freinage, permuter les pneus
conformément aux tableaux des
programmes d'entretien.
Se référer à Entretien périodique à la
page 8-4.
Entretien
Entretien réalisable par le propriétaire
8-43íCertains modèles.

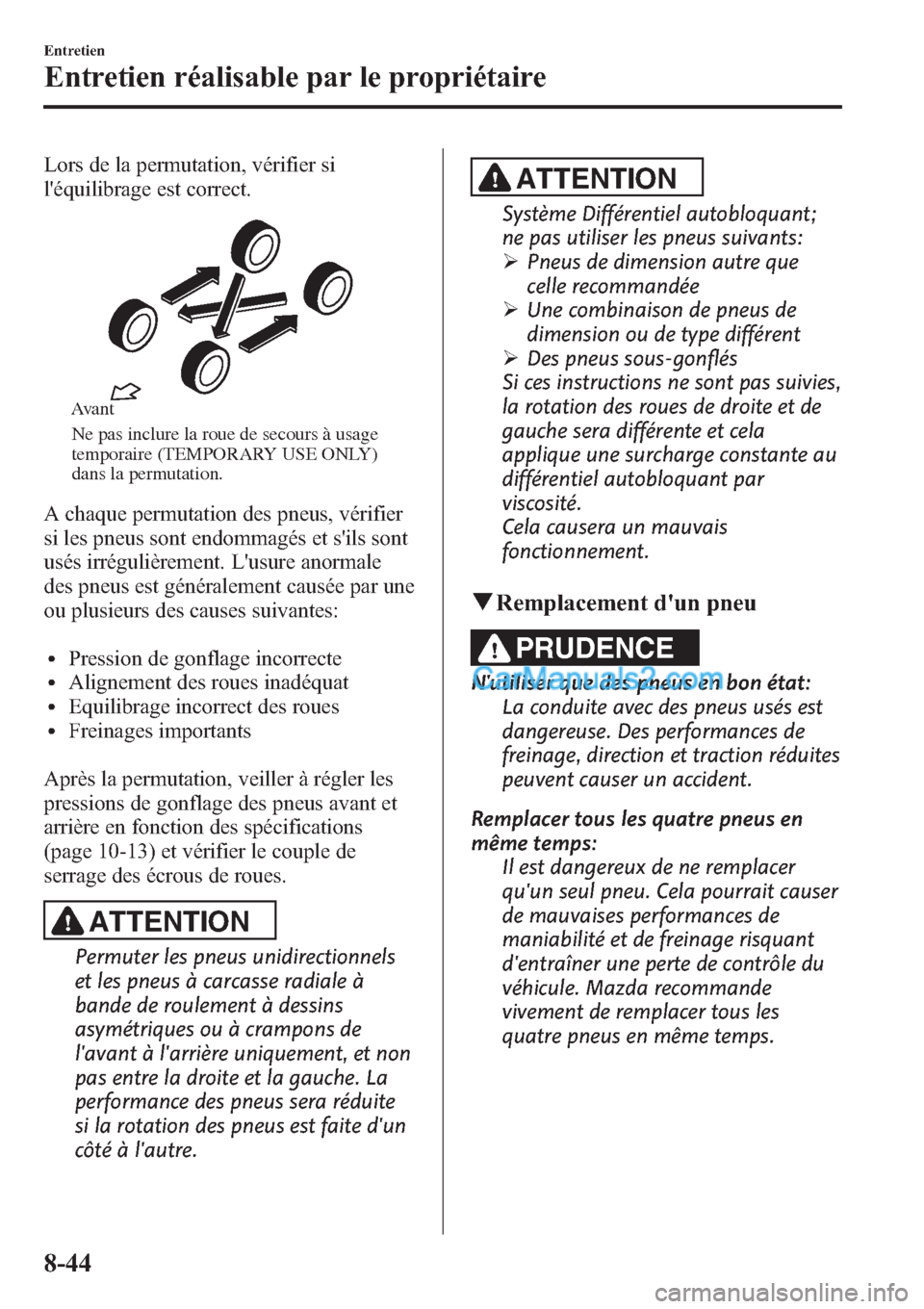

Lors de la permutation, vérifier si
l'équilibrage est correct.
Ne pas inclure la roue de secours à usage
temporaire (TEMPORARY USE ONLY)
dans la permutation. Avant
A chaque permutation des pneus, vérifier
si les pneus sont endommagés et s'ils sont
usés irrégulièrement. L'usure anormale
des pneus est généralement causée par une
ou plusieurs des causes suivantes:
lPression de gonflage incorrectelAlignement des roues inadéquatlEquilibrage incorrect des roueslFreinages importants
Après la permutation, veiller à régler les
pressions de gonflage des pneus avant et
arrière en fonction des spécifications
(page 10-13) et vérifier le couple de
serrage des écrous de roues.
ATTENTION
Permuter les pneus unidirectionnels
et les pneus à carcasse radiale à
bande de roulement à dessins
asymétriques ou à crampons de
l'avant à l'arrière uniquement, et non
pas entre la droite et la gauche. La
performance des pneus sera réduite
si la rotation des pneus est faite d'un
côté à l'autre.
ATTENTION
Système Différentiel autobloquant;
ne pas utiliser les pneus suivants:
ØPneus de dimension autre que
celle recommandée
ØUne combinaison de pneus de
dimension ou de type différent
ØDes pneus sous-gonflés
Si ces instructions ne sont pas suivies,
la rotation des roues de droite et de
gauche sera différente et cela
applique une surcharge constante au
différentiel autobloquant par
viscosité.
Cela causera un mauvais
fonctionnement.
qRemplacement d'un pneu
PRUDENCE
N'utiliser que des pneus en bon état:
La conduite avec des pneus usés est
dangereuse. Des performances de
freinage, direction et traction réduites
peuvent causer un accident.
Remplacer tous les quatre pneus en
même temps:
Il est dangereux de ne remplacer
qu'un seul pneu. Cela pourrait causer
de mauvaises performances de
maniabilité et de freinage risquant
d'entraîner une perte de contrôle du
véhicule. Mazda recommande
vivement de remplacer tous les
quatre pneus en même temps.
8-44
Entretien
Entretien réalisable par le propriétaire

ATTENTION
(Avec système de surveillance de
pression des pneus)
Lors du remplacement ou de la
réparation des pneus, des jantes ou
des deux, faire faire le travail par un
concessionnaire agréé Mazda, sinon
les capteurs de pression des pneus
peuvent être endommagés.
REMARQUE
(Avec système de surveillance de pression des
pneus)
lLorsque des pneus avec flancs ceinturés
d'acier sont utilisés, le système peut ne pas
fonctionner correctement même si une jante
d'origine est utilisée.
Se référer à Activation erronée du système
à la page 5-38.
lS'assurer d'installer les capteurs de
pression des pneus lorsque les jantes ou les
pneus sont remplacés.
Se référer à Pneus et jantes à la page 5-38.
Si un pneu est usé régulièrement, un
témoin d'usure apparaît en travers de la
chape.
Dans un tel cas, remplacer le pneu.
Chape neuveTémoin d'usure
Chape usée
Il est nécessaire de remplacer le pneu
avant que le témoin d'usure n'apparaisse
en travers de la chape.REMARQUE
Les pneus s'abîment avec le temps, même si on
ne les utilise pas pour rouler sur la route. Il est
généralement recommandé de remplacer les
pneus lorsqu'ils sont vieux de 6 ans ou plus. La
chaleur causée par l'utilisation en climat
chaud ou sous conditions de forte charge peut
accélérer le processus de vieillissement. Il faut
remplacer le pneu de la roue de secours quand
on remplace les autres pneus, car le pneu de la
roue de secours vieillit aussi. La date de
fabrication du pneu (semaine et année) est
indiquée par un numéro à 4 chiffres.
Se référer à Etiquetage des pneus à la page
9-23.
qRoue de secours à usage temporaire
Vérifier la roue de secours temporaire au
moins une fois par mois, pour qu'elle soit
toujours correctement gonflée et rangée.
REMARQUE
La condition de la roue de secours à usage
temporaire se détériore graduellement même si
elle n'a pas été utilisée.
La roue de secours à usage temporaire est
plus facile à manipuler car elle est plus
légère et plus petite qu'une roue
conventionnelle. Cette roue ne doit être
utilisée qu'en cas d'urgence et sur une
distance limitée.
N'utiliser la roue de secours temporaire
que le temps nécessaire à la réparation de
la roue conventionnelle, réparation qui
doit être faite dès que possible.
Garder la pression de gonflage à 420 kPa
(4,2 kgf/cm
2ou bar, 60 psi).
Entretien
Entretien réalisable par le propriétaire
8-45
