ATTENTION
ØNe pas monter de pneu à neige ou
normal sur la jante de la roue de
secours à usage temporaire. Ces
pneus ne s'adapteront pas et cela
risque d'endommager la jante et le
pneu.
ØLa roue de secours à usage
temporaire a une surface de
roulement de moins de 5.000 km
(3.000 milles). La surface de
roulement pourrait être encore
plus courte selon les conditions de
conduite.
ØL'utilisation de la roue de secours
à usage temporaire doit être
limitée, cependant, si le témoin
d'usure apparaît en travers de la
chape, remplacer cette roue par
une roue de secours temporaire du
même type (page 8-44).
REMARQUE
Les pneus s'abîment avec le temps, même si on
ne les utilise pas pour rouler sur la route. Il est
généralement recommandé de remplacer les
pneus lorsqu'ils sont vieux de 6 ans ou plus. La
chaleur causée par l'utilisation en climat
chaud ou sous conditions de forte charge peut
accélérer le processus de vieillissement. Il faut
remplacer le pneu de la roue de secours quand
on remplace les autres pneus, car le pneu de la
roue de secours vieillit aussi. La date de
fabrication du pneu (semaine et année) est
indiquée par un numéro à 4 chiffres.
Se référer à Etiquetage des pneus à la page
9-23.
qRemplacement d'une roue
PRUDENCE
N'utiliser que des roues de dimensions
correctes sur ce véhicule:
L'utilisation de roues de dimensions
non spécifiées pour ce véhicule est
dangereuse. Cela peut affecter le
freinage et la conduite, ce qui peut
causer une perte de contrôle du
véhicule et un accident.
8-46
Entretien
Entretien réalisable par le propriétaire

ATTENTION
ØUne roue de dimension autre que
celle spécifiée peut affecter:
ØAjustement du pneu
ØDurée de vie de la roue et du
roulement de roue
ØGarde au sol
ØEspace nécessaire à la chaîne
ØIndication du compteur de
vitesse
ØAlignement des phares
ØHauteur des pare-chocs
ØSystème de surveillance de
pression des pneus
ØSystème différentiel
autobloquant
Ø(Avec système de surveillance de
pression des pneus)
ØLors du remplacement ou de la
réparation des pneus, des
jantes ou des deux, faire faire le
travail par un concessionnaire
agréé Mazda, sinon les
capteurs de pression des pneus
peuvent être endommagés.
ØLes jantes montées sur ce
véhicule Mazda sont
spécialement conçues pour
l'installation de capteurs de
pression des pneus. Ne pas
utiliser des jantes non d'origine,
car il peut ne pas être possible
d'y installer les capteurs de
pression des pneus.
REMARQUE
S'assurer d'installer les capteurs de pression
des pneus lorsque les jantes ou les pneus sont
remplacés. Se référer à Pneus et jantes à la
page 5-38.
En cas de remplacement d'une roue,
veiller à ce que la roue neuve soit
équivalente en diamètre, en largeur de
jante et en déport (déport interne/externe),
à la roue d'origine.
Un équilibrage correct des roues offre un
meilleur confort de conduite et réduit
l'usure des pneus. Des roues
déséquilibrées peuvent causer des
vibrations et entraîner une usure
irrégulière des pneus.
Entretien
Entretien réalisable par le propriétaire
8-47

Ampoules
Eclairage au pavillon (Avant)/Lampes
de lecture
Eclairage au pavillon
(Arrière)Eclairage au pavillon
(Arrière) Clignotants avant/Feux
de position avant/ Ampoule à décharge en Xénon/Système
d'éclairage avant adaptable
Antibrouillards
Feux de stationnement/ Système d'éclairage avant
adaptable (AFS)
Eclairage au pavillon (Avant)/Lampes
de lecture
Clignotants avant/Feux
de position avant/Feux
de stationnement
Phares (Feux de
croisement)
Phares (Feux de croisement/route)Antibrouillards
Clignotant latéral
Eclairage de coffre
Feux de freinage/Feux arrièreFeux de freinage/Feux arrièreClignotants arrièreClignotants arrière Feux de position arrièreFeux de position arrière
Sauf Canada
Certains modèles.
Feux de reculFeux de recul
Feux de plaque
d'immatriculationFeux de plaque
d'immatriculation Feu de freinage auxiliaireAmpoule halogène
212
2
12
Feu de freinage auxiliaireEclairage de
compartiment à
bagages 4 portes5 portes
Canada Feux de position diurnesPhares (Feux de route)/
Feux de position diurnes
Clignotants latéraux
Feux de stationnement
8-48
Entretien
Entretien réalisable par le propriétaire

PRUDENCE
Ne pas remplacer les ampoules à
décharge en xénon soi-même:
Le fait de remplacer des ampoules à
décharge en xénon soi-même est
dangereux. Etant donné que les
ampoules à décharge en xénon
requièrent une tension élevée, on
risque de subir une décharge
électrique si les ampoules ne sont pas
manipulées correctement. Lorsque le
remplacement des ampoules est
requis, s'adresser à un
concessionnaire agréé Mazda.
Ne jamais toucher le verre d'une
ampoule halogène avec les mains nues
et toujours porter des lunettes de
sûreté lors de la manipulation ou
lorsque l'on travaille près d'ampoules:
Si une ampoule halogène se casse,
cela est dangereux. Ces ampoules
contiennent du gaz sous pression. Si
une ampoule se casse, elle explosera
et les éclats de verre peuvent causer
de graves blessures.
Si le verre de l'ampoule est touché
avec les mains nues, l'huile naturelle
du corps peut faire que l'ampoule
surchauffe et explose lorsqu'elle est
allumée.
Toujours garder les ampoules
halogènes hors de la portée des
enfants:
Le fait de jouer avec une ampoule
halogène est dangereux. Si l'ampoule
tombe ou si elle se casse, cela peut
causer de graves blessures.
qRemplacement des ampoules
d'éclairages extérieurs
REMARQUElPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
Ampoule à décharge en Xénon/Système
d'éclairage avant adaptable
Remplacement des ampoules de phare
(Ampoules de feux de croisement/route)
Il n'est pas possible de remplacer les
ampoules des feux de croisement/route
soi-même. Les ampoules doivent être
remplacées par un mécanicien
expérimenté, un mécanicien agréé Mazda
est recommandé.
Feux de stationnement (sauf Canada)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
Entretien
Entretien réalisable par le propriétaire
8-49

3. Débrancher l'ampoule de la douille.
4. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Feux de position diurnes (Canada)
(Type A)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur vers le bas.
3. Tourner l'ensemble douille et ampoule
et le retirer. Retirer prudemment
l'ampoule de la douille du réflecteur en
la tirant doucement en un mouvement
rectiligne.
4. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
(Type B)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
8-50
Entretien
Entretien réalisable par le propriétaire

4. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Clignotants avant/Feux de position
avant/Feux de stationnement (Canada)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Pour changer l'ampoule du côté droit,
démarrer le moteur, tourner le volant
complètement vers la gauche, puis
arrêter le moteur. Pour changer
l'ampoule du côté gauche, tourner le
volant complètement vers la droite.
3. Tourner la partie centrale de la fixation
en plastique dans le sens contraire des
aiguilles d'une montre, puis retirer les
fixations et tirer le garde-boue vers
l'arrière partiellement.
Installation Retrait
4. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
5. Débrancher l'ampoule de la douille.
6. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Ampoule halogène
Ampoules de feux route/Feux de
position diurnes (Canada)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
Entretien
Entretien réalisable par le propriétaire
8-51

2. Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur vers le bas.
3. Tourner l'ensemble douille et ampoule
et le retirer. Retirer prudemment
l'ampoule de la douille du réflecteur en
la tirant doucement en un mouvement
rectiligne.
4. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Ampoules de feux de croisement
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.2. Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur vers le bas.
3. Tourner l'ensemble douille et ampoule
et le retirer. Retirer prudemment
l'ampoule de la douille du réflecteur en
la tirant doucement en un mouvement
rectiligne.
4. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Clignotants avant/Feux de position
avant/Feux de stationnement
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
8-52
Entretien
Entretien réalisable par le propriétaire

2. Pour changer l'ampoule du côté droit,
démarrer le moteur, tourner le volant
complètement vers la gauche, puis
arrêter le moteur. Pour changer
l'ampoule du côté gauche, tourner le
volant complètement vers la droite.
3. Tourner la partie centrale de la fixation
en plastique dans le sens contraire des
aiguilles d'une montre, puis retirer les
fixations et tirer le garde-boue vers
l'arrière partiellement.
Installation Retrait
4. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.5. Débrancher l'ampoule de la douille.
6. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Antibrouillardsí
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Tourner la vis dans le sens contraire
des aiguilles d'une montre et la retirer,
puis tirer partiellement le garde-boue.
Entretien
Entretien réalisable par le propriétaire
8-53íCertains modèles.

3. Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur vers le bas.
4. Tourner l'ensemble douille et ampoule
et le retirer. Retirer soigneusement
l'ampoule de la douille du réflecteur en
la tirant doucement tout droit hors de la
douille.
5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Clignotants latérauxí
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules LED à un concessionnaire
agréé Mazda.REMARQUE
Le remplacement de l'ampoule LED n'est pas
possible car elle est intégrée à l'unité.
Remplacer l'unité.
Feux de freinage/Feux arrière (Feux de
position arrière)
Type à LED
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules LED à un concessionnaire
agréé Mazda.
REMARQUE
Le remplacement de l'ampoule LED n'est pas
possible car elle est intégrée à l'unité.
Remplacer l'unité.
Type à ampoule
(4 portes)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Tirer la section centrale de chaque
pièce de retenue en plastique et retirer
les pièces de retenue et la garniture
d'extrémité du coffre.
InstallationRetrait
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
8-54
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire

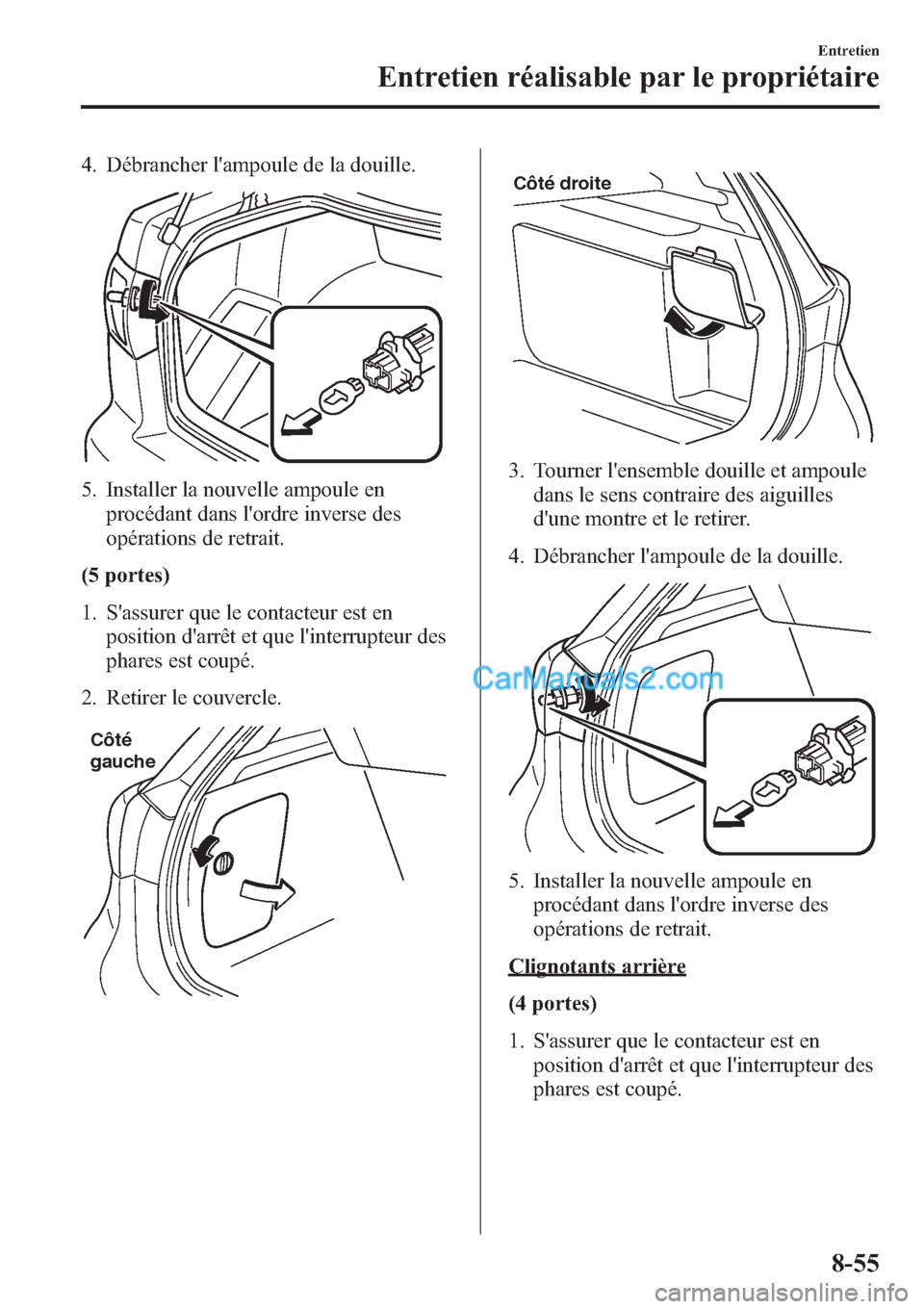

4. Débrancher l'ampoule de la douille.
5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
(5 portes)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Retirer le couvercle.
Côté
gauche
Côté droite
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Clignotants arrière
(4 portes)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
Entretien
Entretien réalisable par le propriétaire
8-55
