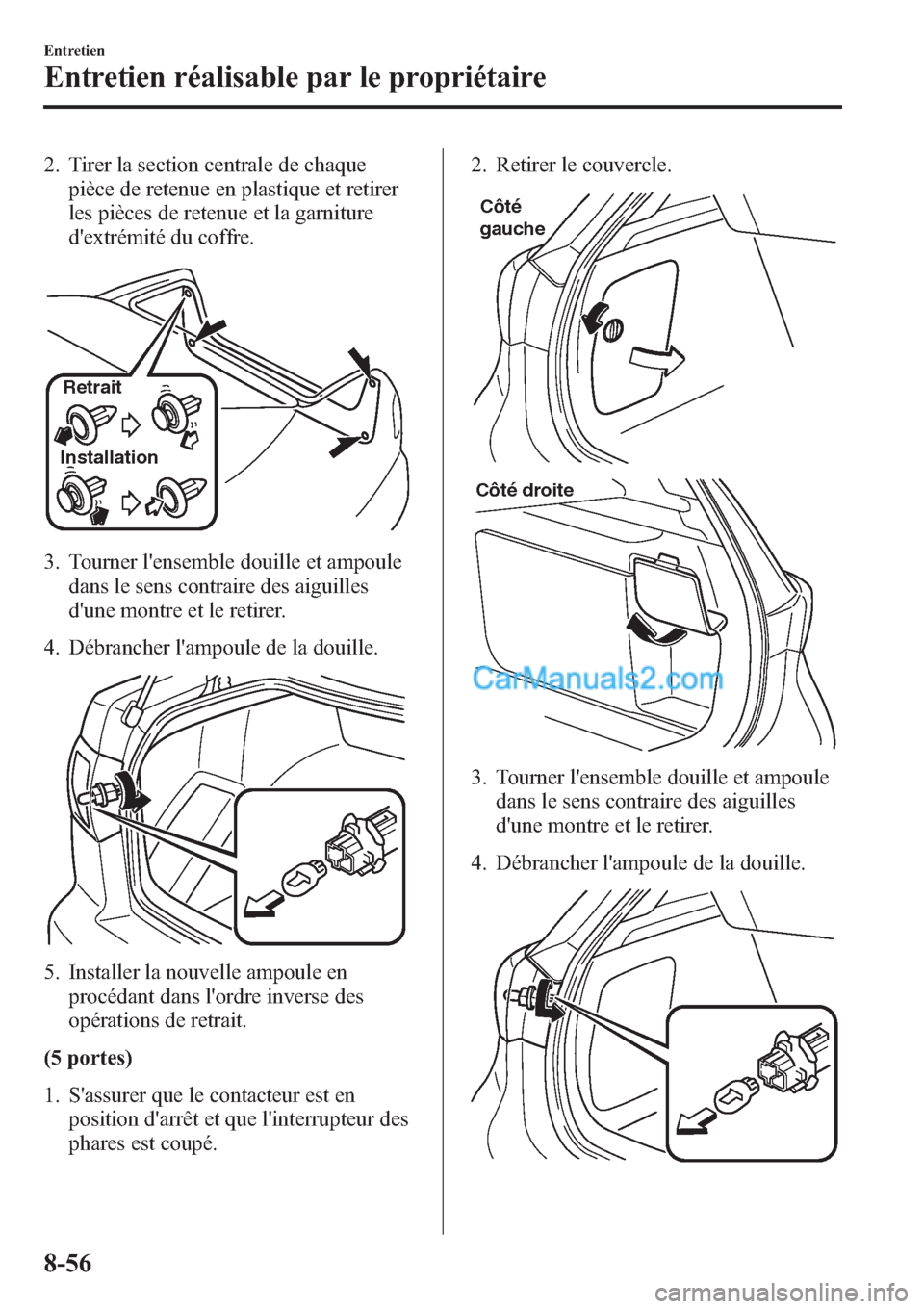

Page 571 of 669

2. Tirer la section centrale de chaque
pièce de retenue en plastique et retirer
les pièces de retenue et la garniture
d'extrémité du coffre.
InstallationRetrait
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
(5 portes)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.2. Retirer le couvercle.
Côté
gauche
Côté droite
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
8-56
Entretien
Entretien réalisable par le propriétaire

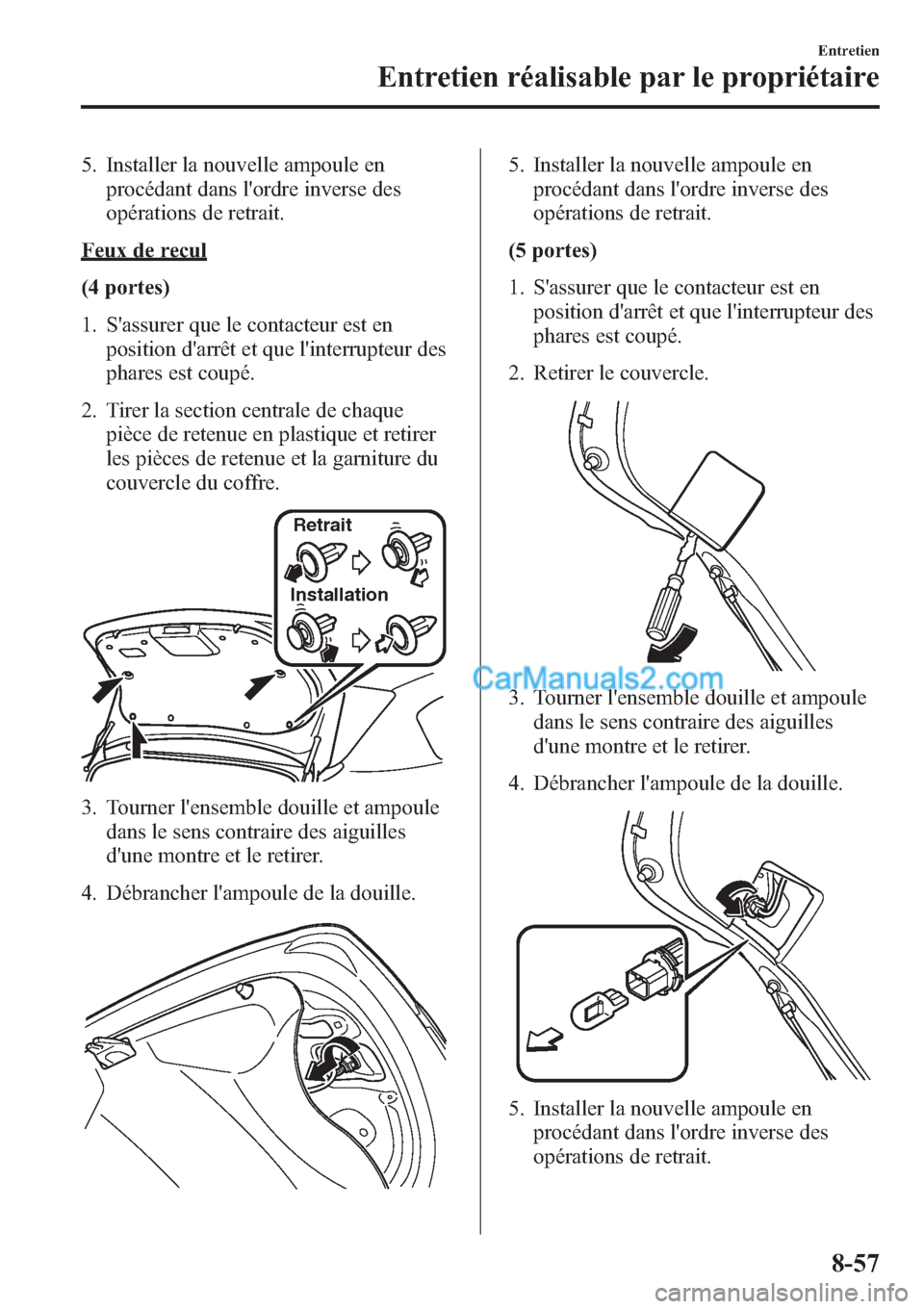

Page 572 of 669

5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Feux de recul
(4 portes)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Tirer la section centrale de chaque
pièce de retenue en plastique et retirer
les pièces de retenue et la garniture du
couvercle du coffre.
InstallationRetrait
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
(5 portes)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Retirer le couvercle.
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Entretien
Entretien réalisable par le propriétaire
8-57

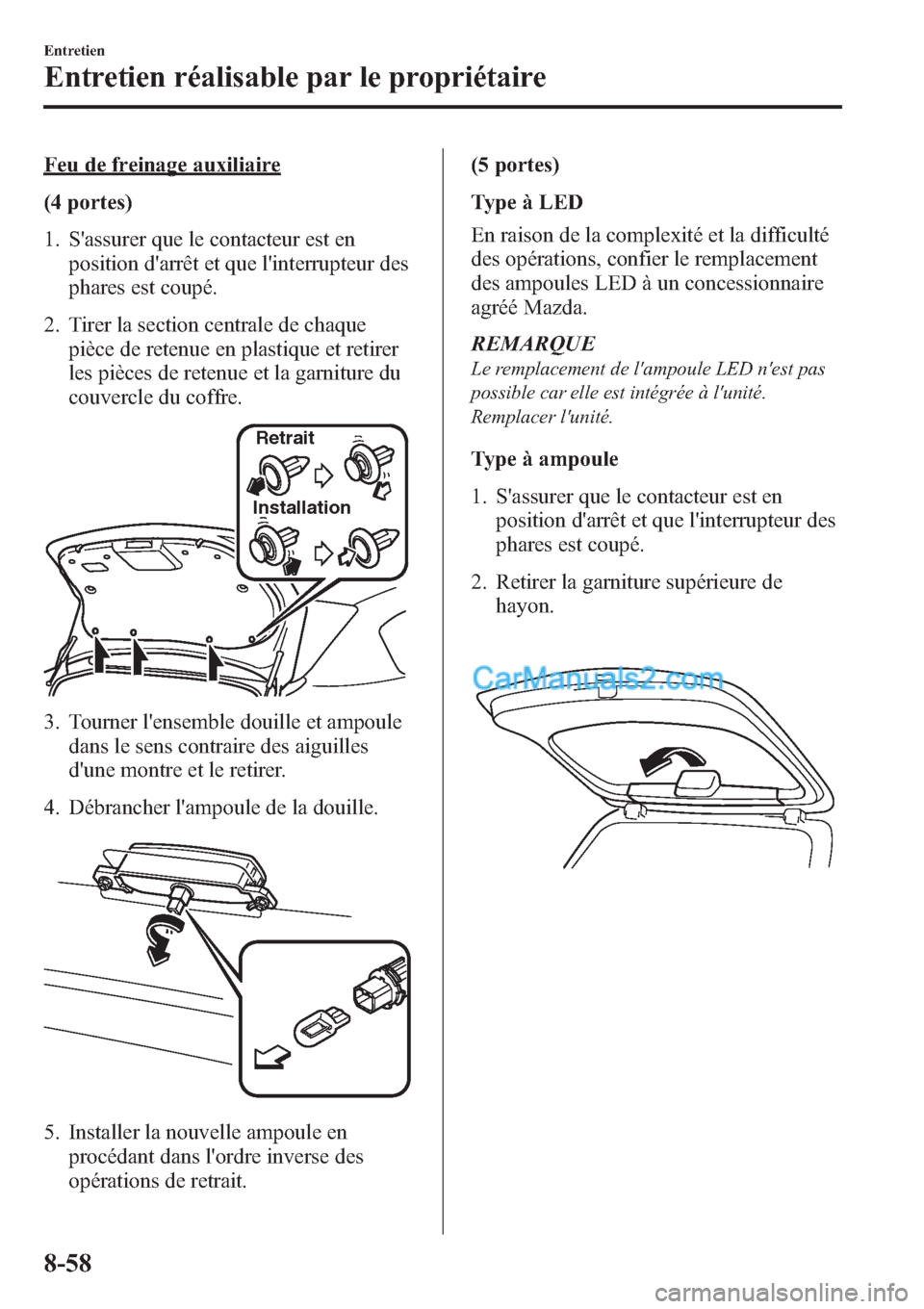

Page 573 of 669

Feu de freinage auxiliaire
(4 portes)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Tirer la section centrale de chaque
pièce de retenue en plastique et retirer
les pièces de retenue et la garniture du
couvercle du coffre.
InstallationRetrait
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.(5 portes)
Type à LED
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules LED Ã un concessionnaire
agréé Mazda.
REMARQUE
Le remplacement de l'ampoule LED n'est pas
possible car elle est intégrée à l'unité.
Remplacer l'unité.
Type à ampoule
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Retirer la garniture supérieure de
hayon.
8-58
Entretien
Entretien réalisable par le propriétaire

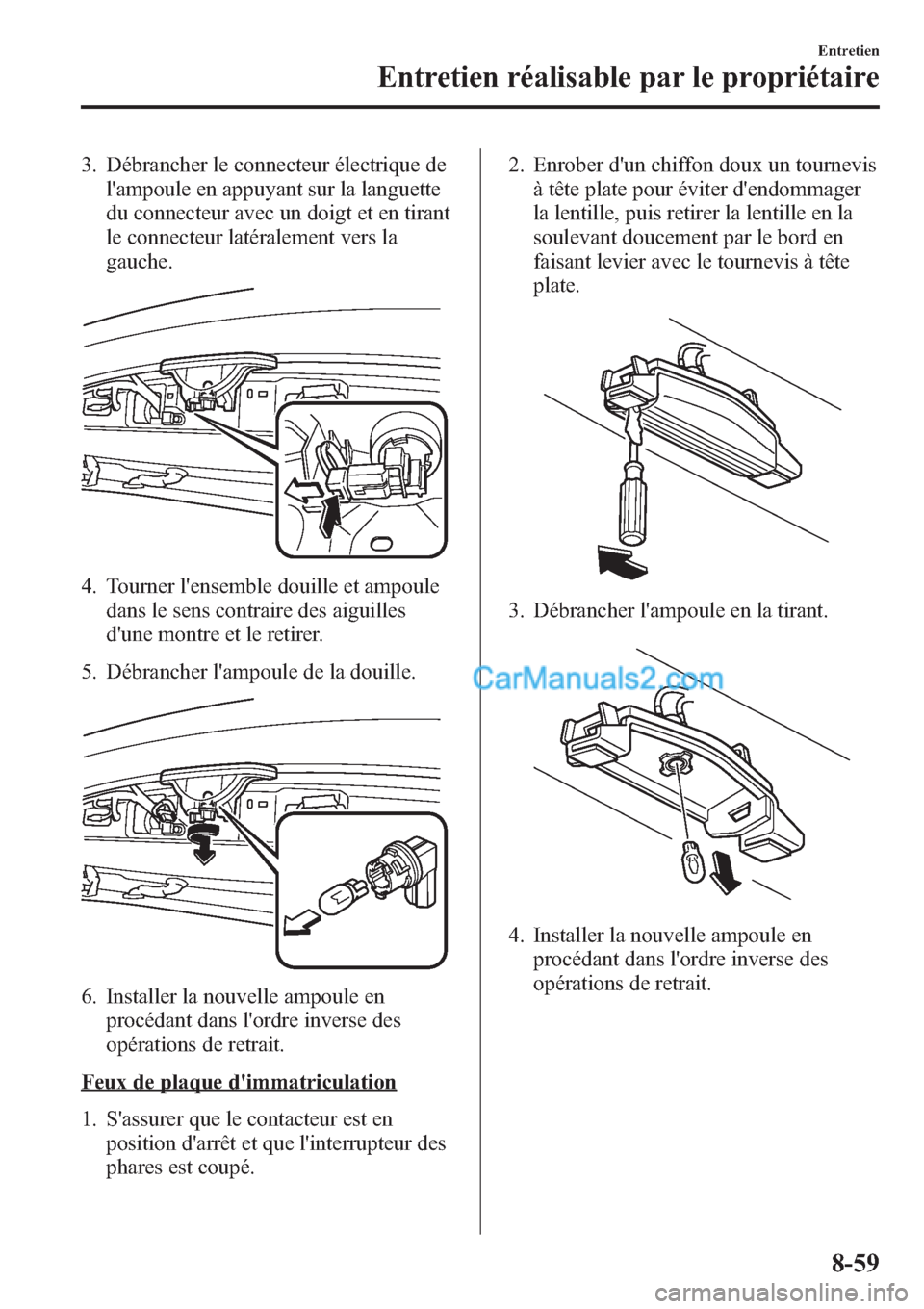

Page 574 of 669

3. Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur latéralement vers la
gauche.
4. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
5. Débrancher l'ampoule de la douille.
6. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Feux de plaque d'immatriculation
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.2. Enrober d'un chiffon doux un tournevis
à tête plate pour éviter d'endommager
la lentille, puis retirer la lentille en la
soulevant doucement par le bord en
faisant levier avec le tournevis à tête
plate.
3. Débrancher l'ampoule en la tirant.
4. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Entretien
Entretien réalisable par le propriétaire
8-59

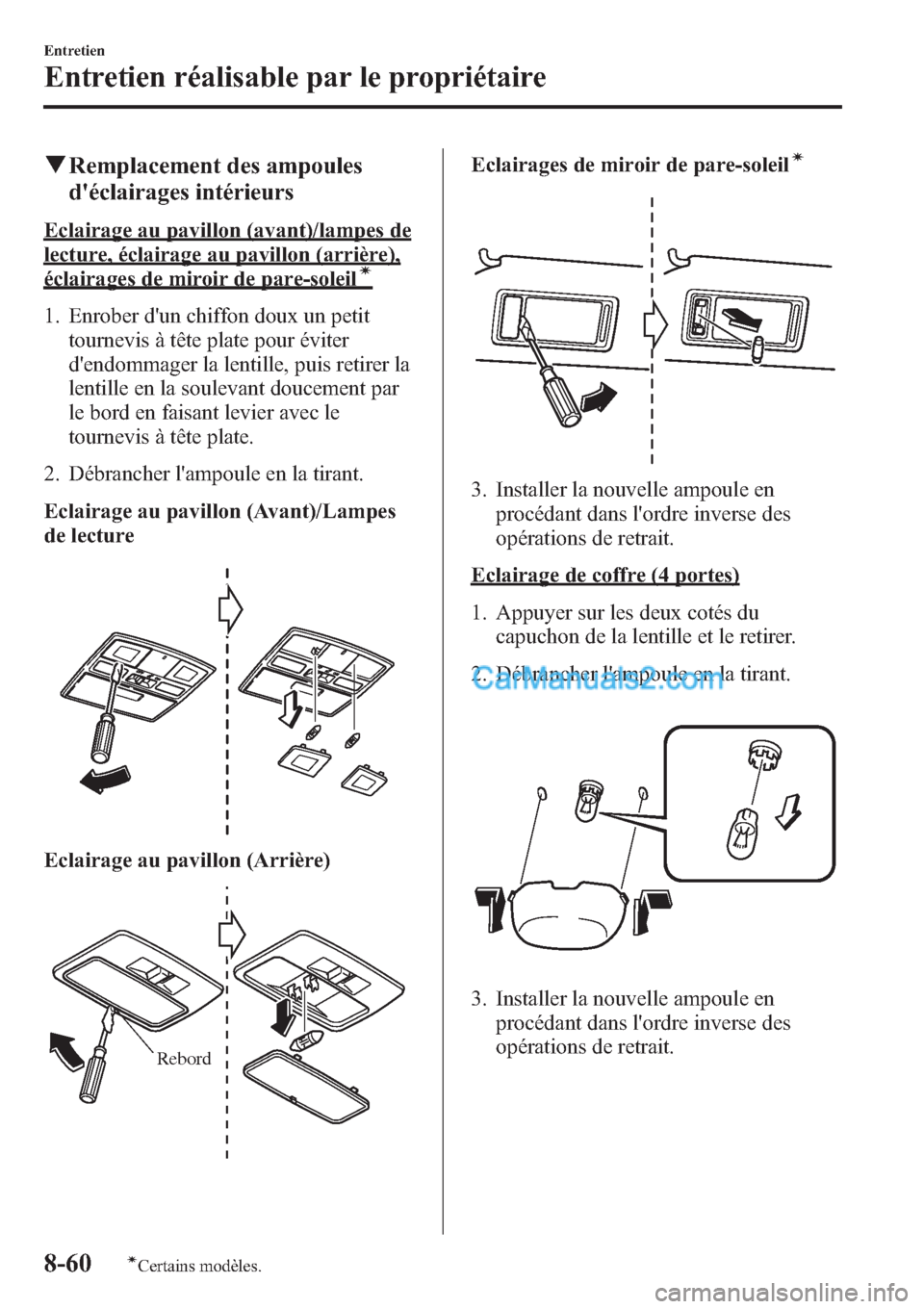

Page 575 of 669

qRemplacement des ampoules
d'éclairages intérieurs
Eclairage au pavillon (avant)/lampes de
lecture, éclairage au pavillon (arrière),
éclairages de miroir de pare-soleilÃ
1. Enrober d'un chiffon doux un petit
tournevis à tête plate pour éviter
d'endommager la lentille, puis retirer la
lentille en la soulevant doucement par
le bord en faisant levier avec le
tournevis à tête plate.
2. Débrancher l'ampoule en la tirant.
Eclairage au pavillon (Avant)/Lampes
de lecture
Eclairage au pavillon (Arrière)
Rebord
Eclairages de miroir de pare-soleilÃ
3. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Eclairage de coffre (4 portes)
1. Appuyer sur les deux cotés du
capuchon de la lentille et le retirer.
2. Débrancher l'ampoule en la tirant.
3. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
8-60
Entretien
ÃCertains modèles.
Entretien réalisable par le propriétaire

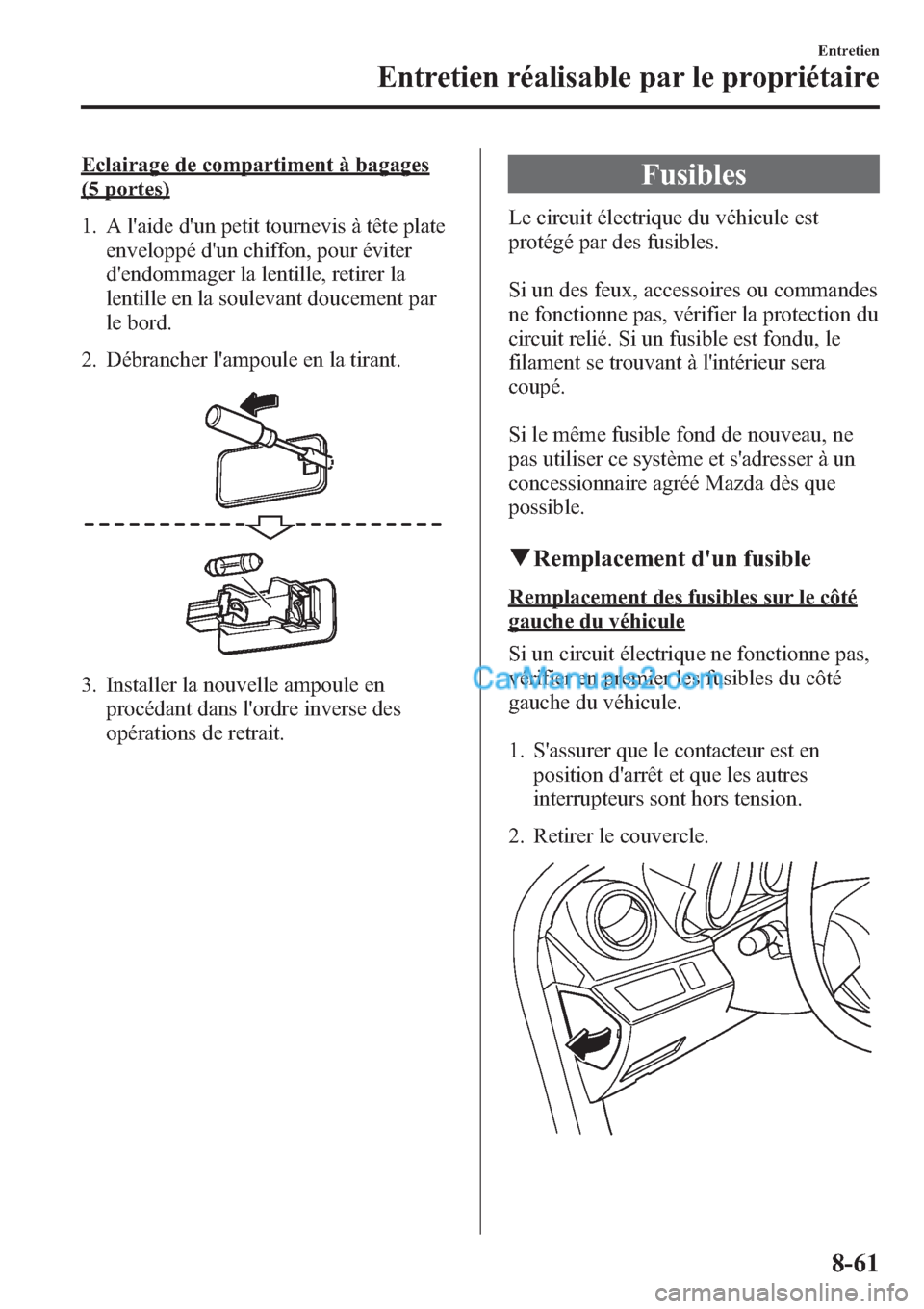

Page 576 of 669

Eclairage de compartiment à bagages
(5 portes)
1. A l'aide d'un petit tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer la
lentille en la soulevant doucement par
le bord.
2. Débrancher l'ampoule en la tirant.
3. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Fusibles
Le circuit électrique du véhicule est
protégé par des fusibles.
Si un des feux, accessoires ou commandes
ne fonctionne pas, vérifier la protection du
circuit relié. Si un fusible est fondu, le
filament se trouvant à l'intérieur sera
coupé.
Si le même fusible fond de nouveau, ne
pas utiliser ce système et s'adresser à un
concessionnaire agréé Mazda dès que
possible.
qRemplacement d'un fusible
Remplacement des fusibles sur le côté
gauche du véhicule
Si un circuit électrique ne fonctionne pas,
vérifier en premier les fusibles du côté
gauche du véhicule.
1. S'assurer que le contacteur est en
position d'arrêt et que les autres
interrupteurs sont hors tension.
2. Retirer le couvercle.
Entretien
Entretien réalisable par le propriétaire
8-61

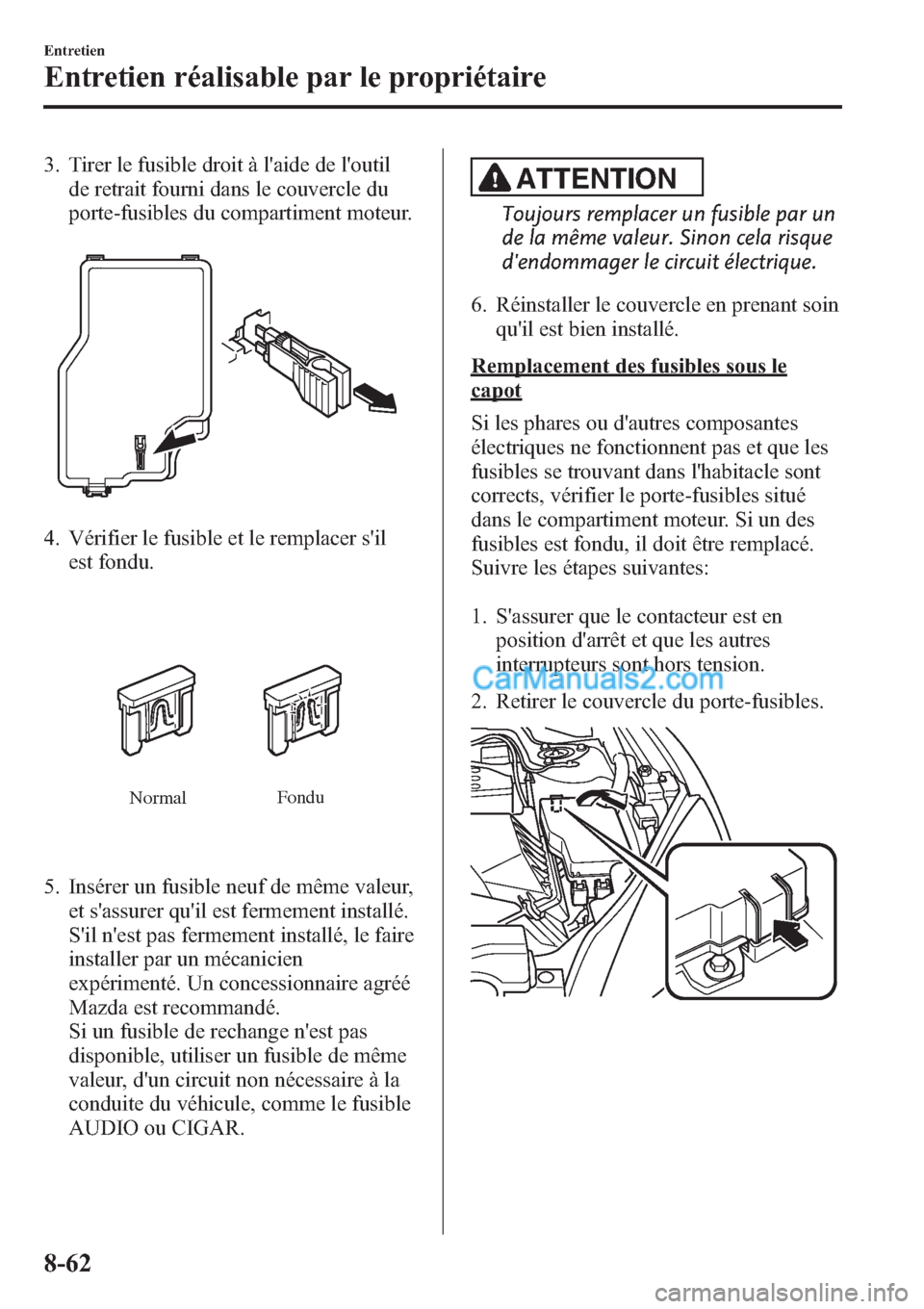

Page 577 of 669

3. Tirer le fusible droit à l'aide de l'outil
de retrait fourni dans le couvercle du
porte-fusibles du compartiment moteur.
4. Vérifier le fusible et le remplacer s'il
est fondu.
NormalFondu
5. Insérer un fusible neuf de même valeur,
et s'assurer qu'il est fermement installé.
S'il n'est pas fermement installé, le faire
installer par un mécanicien
expérimenté. Un concessionnaire agréé
Mazda est recommandé.
Si un fusible de rechange n'est pas
disponible, utiliser un fusible de même
valeur, d'un circuit non nécessaire à la
conduite du véhicule, comme le fusible
AUDIO ou CIGAR.
ATTENTION
Toujours remplacer un fusible par un
de la même valeur. Sinon cela risque
d'endommager le circuit électrique.
6. Réinstaller le couvercle en prenant soin
qu'il est bien installé.
Remplacement des fusibles sous le
capot
Si les phares ou d'autres composantes
électriques ne fonctionnent pas et que les
fusibles se trouvant dans l'habitacle sont
corrects, vérifier le porte-fusibles situé
dans le compartiment moteur. Si un des
fusibles est fondu, il doit être remplacé.
Suivre les étapes suivantes:
1. S'assurer que le contacteur est en
position d'arrêt et que les autres
interrupteurs sont hors tension.
2. Retirer le couvercle du porte-fusibles.
8-62
Entretien
Entretien réalisable par le propriétaire

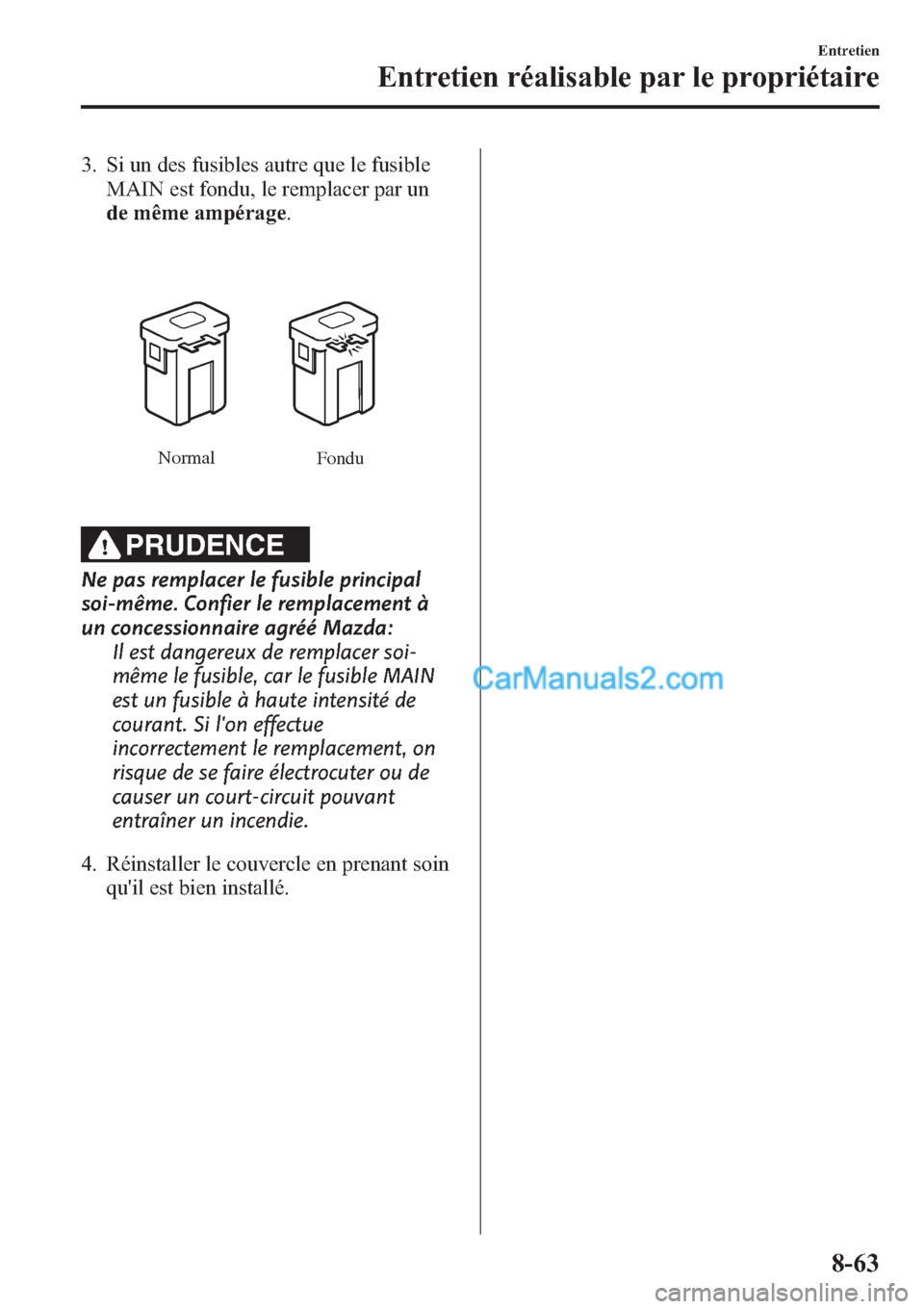

Page 578 of 669

3. Si un des fusibles autre que le fusible
MAIN est fondu, le remplacer par un
de même ampérage.
Normal
Fondu
PRUDENCE
Ne pas remplacer le fusible principal
soi-même. Confier le remplacement Ã
un concessionnaire agréé Mazda:
Il est dangereux de remplacer soi-
même le fusible, car le fusible MAIN
est un fusible à haute intensité de
courant. Si l'on effectue
incorrectement le remplacement, on
risque de se faire électrocuter ou de
causer un court-circuit pouvant
entraîner un incendie.
4. Réinstaller le couvercle en prenant soin
qu'il est bien installé.
Entretien
Entretien réalisable par le propriétaire
8-63
Page 579 of 669

qDescription des panneaux à fusibles
Porte-fusibles (Compartiment moteur)
32 33 34 35
36 37 38 39
5 4 1 2 3 678
13 12 14 15 16
22
11 10 9
21 20 19
23 24 25
29 30 3127
28 26 17 18
DESCRIPTIONVALEUR
DE
FUSIBLECOMPOSANTE PROTEGEE
1DCDC
*1――
FA N 2*240 A Ventilateur de refroidissementÃ
2 ENG MAIN 40 A Système de commande du moteur
3 BTN 1 50 A Pour la protection de plusieurs circuits
4 A/C MAG 7,5 A Climatiseur
5 H/L HI 20 A Feux de route
6 FOG 15 A Antibrouillards
Ã
7 H/L WASH――
8 SUNROOF 15 A Toit ouvrant transparentÃ
9HEATER*140 A Climatiseur
F.DEF RH*2――
10EVVT*120 A Système de commande du moteur
F.DEF LH*2――
11 FAN 1 40 A Ventilateur de refroidissementÃ
12 ROOM 15 A Eclairages au pavillon
13 TCM 15 A Système de commande de boîte de vitessesÃ
8-64
Entretien
ÃCertains modèles.
Entretien réalisable par le propriétaire
Page 580 of 669

DESCRIPTIONVALEUR
DE
FUSIBLECOMPOSANTE PROTEGEE
14 DSC 20 A Système de commande dynamique de stabilité
Ã
15 BTN 2 7,5 A Pour la protection de plusieurs circuits
16 AT PUMP――
17PTC
*1――
HEATER*240 A Climatiseur
18 INJ 30 A Système de commande du moteurÃ
19 R.DEF 30 A Dégivreur de lunette arrière
20 IGKEY 2 40 A Pour la protection de plusieurs circuits
21 IGKEY 1 40 A Pour la protection de plusieurs circuits
22 HORN 15 A Avertisseur
23 STOP 15 A Feux de freinage
24
10A Système de commande du moteur
25 FUEL PUMP 25 A Système d'alimentation
26 ABS 40 A ABS
27 SEAT WARM 20 A Chauffage de siège
Ã
28 EHPAS 80 A Direction assistée
29―― ―
30 ABS IG 7,5 A ABS
31 SWS 7,5 A Coussin d'air
32 H/L LO RH 15 A Feux de croisement des phares (Droite)
33 H/L LO LH 15 A Feux de croisement des phares (Gauche)
34 ILLUM 7,5 A Eclairage de tableau de bord
35 TAIL 15 AFeux arrière, feux de stationnement, feux de plaque
d'immatriculation
36 ENG INJ 15 A Système de commande du moteur
37 ENG BAR 15 A Système de commande du moteur
38ENG INJ2
*115 A Système de commande du moteur
ENG BAR 2*220 A Système de commande du moteur
39EHPAS IG*1――
ETV*215 A Système de commande du moteur
*1 SKYACTIV-G 2.0
*2 MZR 2.0, MZR 2.3 DISI Turbo et MZR 2.5
Entretien
Entretien réalisable par le propriétaire
8-65ÃCertains modèles.
